Entalpijas RECUBOX® OPEN ERV 03/100 - 140 m³/h (rekuperācijas siltummainis korpusā, rekuperācijas kaste, rekuperācijas iekārta)
RECUBOX® OPEN ERV 03/100 ir mazākais atveramais RECUBOX® gaisa plūsmai līdz 140 m³/h. Pateicoties augstumam, kas ir tikai 165 mm, tas ir ideāli piemērots zemiem piekaramajiem griestiem un mazām telpām. Piedāvā efektivitāti līdz 95 %, individuālu ražošanu Čehijā, variējamus savienojumus un 12 gadu garantiju korpusa hermēriskumam.
Entalpiskais RECUBOX® OPEN ERV 03/100 – kompakta rekuperācijas kārba zemiem piekaramajiem griestiem
Entalpiskais RECUBOX® OPEN ERV 03/100 ir mazākais entalpiskais RECUBOX® ar servisa durtiņām un integrētiem M5 klases filtriem. Tas ir kompakts, ārkārtīgi izturīgs un higiēniski tīrs rekuperācijas siltummainis apvalkā, kas paredzēts modernai modulārai gaisa rekuperācijai.
Atšķirībā no parastā rekuperācijas siltummaiņa, entalpiskais variants spēj nodot ne tikai siltumu, bet arī daļu mitruma no izvadāmā gaisa atpakaļ pievadāmajā svaigajā gaisā. Rezultāts ir komfortablāka iekštelpu vide, īpaši ziemas periodā, kad gaiss telpās bieži vien ir pārāk sauss.
OPEN versija ir izstrādāta ērtai servisa piekļuvei, vienkāršai siltummaiņa izņemšanai un iespējai regulāri pārbaudīt, tīrīt un nomainīt filtra audumu.

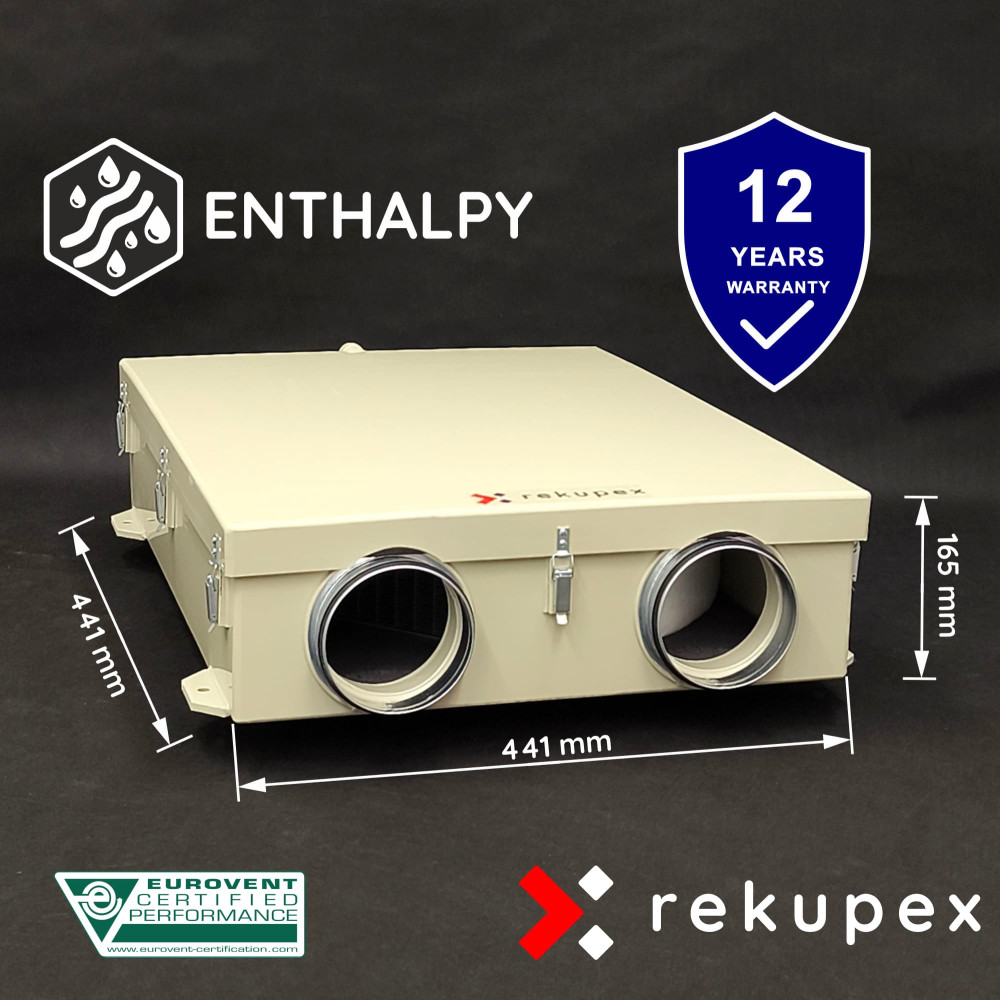

Pateicoties īpaši mazajiem izmēriem 441 × 441 × 165 mm, tas ir ideāls risinājums zemiem piekaramajiem griestiem, maziem dzīvokļiem, apartamentiem, tiny house projektiem, tualetēm, sanitārajiem mezgliem, tehniskajām telpām ar ierobežotu vietu, kā arī decentralizētām ventilācijas sistēmām.
Tikai 165 mm augstums ļauj to uzstādīt pat tur, kur klasiskās rekuperācijas iekārtas vienkārši nav iespējams izmantot.
Galvenie parametri:
- tilpuma plūsma līdz 140 m³/h,
- siltuma atgūšanas efektivitāte līdz 95 %, un mitruma atgūšana līdz 75%,
- uzstādīšanas augstums tikai 165 mm,
- integrēti M5 filtri,
- zemi spiediena zudumi,
- klusa darbība,
- piemērots arī ļoti zemiem piekaramajiem griestiem.
Individuāla ražošana Čehijā. Mēs ražojam RECUBOXY® pilnībā Čehijā, atbilstoši precīzām klientu prasībām. Mēs izmantojam augstas kvalitātes polipropilēna materiālus no uzņēmuma SIMONA AG un profesionālu karstās gāzes metināšanas tehnoloģiju ar Leister AG iekārtām.
 |
 |
 |
Katrs RECUBOX® tiek radīts kā godīgi izgatavots tehnisks produkts – ar uzsvaru uz precizitāti, hermētiskumu, ilgu kalpošanas laiku un iespēju to pielāgot konkrētai instalācijai.
Kāpēc izvēlēties entalpisko rekuperāciju?
Entalpiskais siltummainis nerada mitrumu, bet spēj atgriezt daļu mitruma no izvadāmā gaisa atpakaļ telpās. Pateicoties tam, tas palīdz mazināt pārmērīgu iekštelpu gaisa izžūšanu apkures sezonā.
Normālas darbības laikā mitrums telpās nepalielinās nekavējoties. Entalpiskais siltummainis darbojas pakāpeniski – mitrums tiek atgriezts nepārtrakti, un galarezultāts ir atkarīgs no konkrētās mājas, ventilācijas režīma, āra temperatūras, izvadāmā gaisa mitruma un būvmateriālu absorbcijas spējas.
Praktiskais rezultāts ir patīkamāks iekštelpu klimats, mazāka sausa gaisa sajūta, augstāks dzīvošanas komforts un vienlaikus higiēniskas gaisa apmaiņas saglabāšana.
Iekārtas RECUBOX® OPEN HRV 03/100 galvenās priekšrocības
 |
Viegla siltummaiņa izņemšana Siltummaini var vienkārši izbīdīt no iekārtas RECUBOX® OPEN caur servisa durtiņām. Tas padara apkopi ievērojami ērtāku nekā slēgtās rekuperācijas kārbās. |
 |
Integrēti M5 filtri Iekārta bāzes versijā ir aprīkota ar M5 klases filtra audumiem. Filtri pasargā siltummaini no aizsērēšanas un veicina veselīgu klimatu jūsu mājās. Tie ir viegli pieejami caur servisa durtiņām. |
 |
Maksimāla higiēna Servisa versija OPEN ļauj izņemt siltummaini, pārbaudīt iekārtas iekšējo telpu un vajadzības gadījumā veikt tīrīšanu. Tas ir būtiski rekuperācijas ilgtermiņa higiēniskai darbībai. |
 |
Mehānisks blīvējums bez līmēm Siltummainis iekārtā ir hermetizēts mehāniski, izmantojot blīvējumu rievā. Mēs neizmantojam līmlentes vai līmes, kas laika gaitā varētu noārdīties. |
 |
Bez skrūvēm, kniedēm un līmēm RECUBOX® apvalks ir izgatavots no polipropilēna un savienots, izmantojot karstās gāzes metināšanas tehnoloģiju. Rezultāts ir izturīgi, viendabīgi un ilgstoši hermētiski savienojumi. |
 |
Kondensāta novads 1/2" Kondensāta novads ir atrisināts ar 1/2" vītnes savienojumu. Variantā C02 kondensāta novads ir izvadīts caur servisa durtiņām. |
 |
Pieslēguma īscauruļu mainība RECUBOX® OPEN var pasūtīt dažādos pieslēguma īscauruļu izvietojuma variantos atkarībā no konkrētās uzstādīšanas. |
 |
Viegla uzstādīšana Iekārta ir gatava montāžai tehniskajā telpā un pievienošanai ārējiem kanālu ventilatoriem, vadībai un citiem ventilācijas sistēmas elementiem. |
Hermētiskums un servisa piekļuve
Korpusa hermētiskums ir būtisks efektīvai rekuperācijai. RECUBOX® ir aprīkots ar masīvām, regulējamām sprādzēm, kas ļauj precīzi noregulēt vāka spiedienu pret blīvējumu. Pateicoties tam, iekārta neiesūc viltus gaisu un darbojas ar maksimāli iespējamo efektivitāti.
Neizolētajā RECUBOX® versijā vāka blīvēšana un stiprināšana tiek veikta ar skrūvēm un kniedētiem uzgriežņiem sprādžu vietā.
Trīs entalpisko siltummaiņu izvēle
Entalpisko RECUBOX® OPEN ERV 03/100 var aprīkot ar triju veidu entalpiskajiem pretplūsmas siltummaiņiem.
Katrs siltummainis piedāvā atšķirīgu tehnologiiju, konstrukcijas dizainu un cenas / veiktspējas attiecību. Pateicoties tam, RECUBOX® var pielāgot konkrētā projekta prasībām – no ekonomiska risinājuma līdz pat augstākā līmeņa METALPIC tehnoloģijai.
Siltummaiņa izvēle notiek pasūtījuma laikā.
|

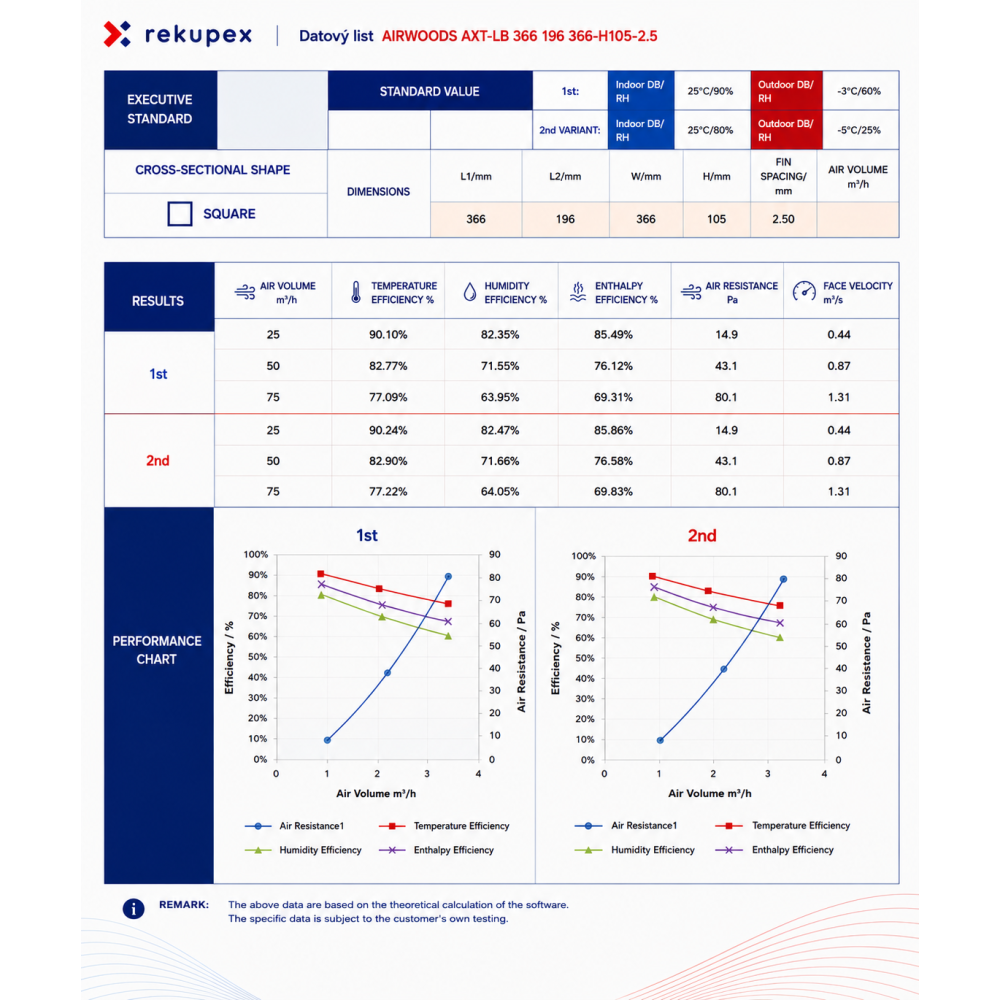

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpiskais pretplūsmas siltummainis ar ļoti labu cenas / veiktspējas attiecību. Piemērots risinājums projektiem, kur nepieciešama entalpiskā funkcija, kompakts dizains un ekonomiska pieejamība.
Praktiska izvēle ekonomiskai entalpiskajai rekuperācijai. |
|

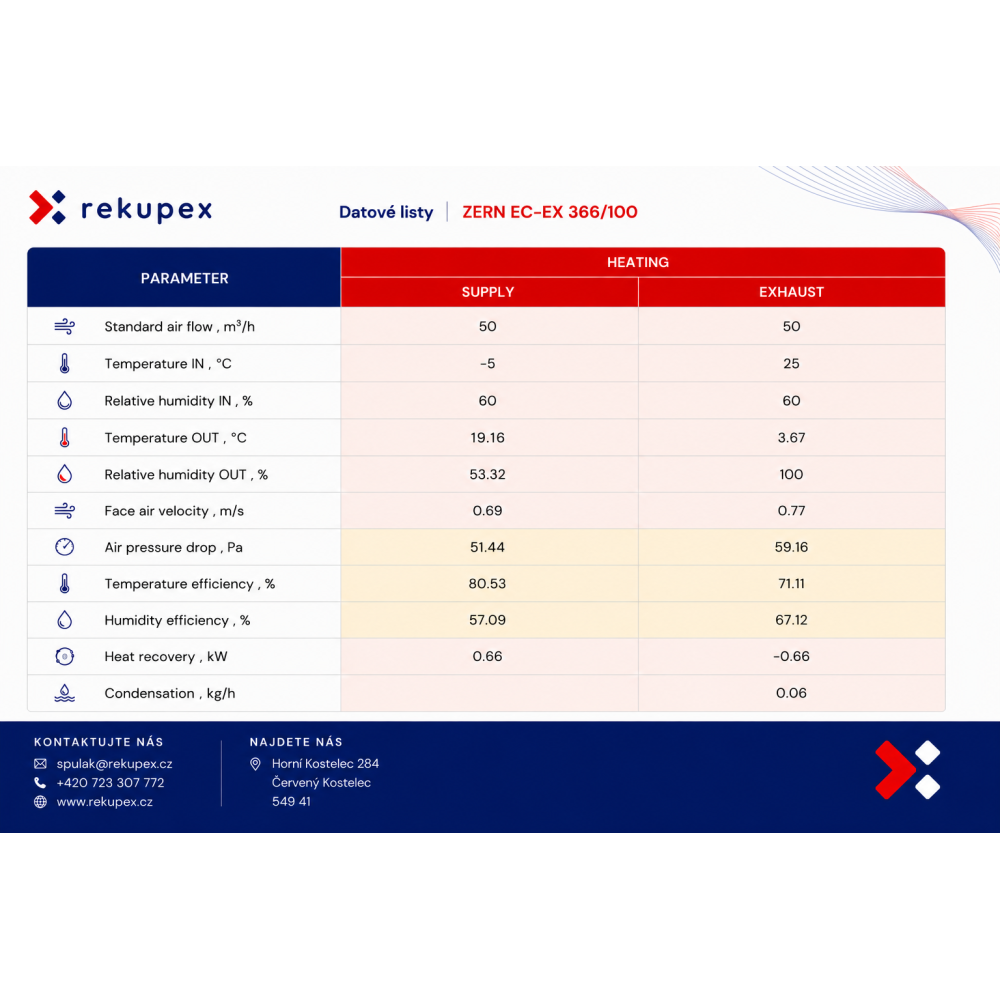

ZERN ENGINEERING EC-EX 366-100 Ražotāja ZERN ENGINEERING entalpiskais siltummainis ar robustu konstrukciju un pārbaudītu tehnoloģiju siltuma un mitruma atgūšanai.
Piemērots risinājums klientiem, kuri meklē stabilu un ilgtermiņā uzticamu entalpisko variantu. |
Datu lapa |

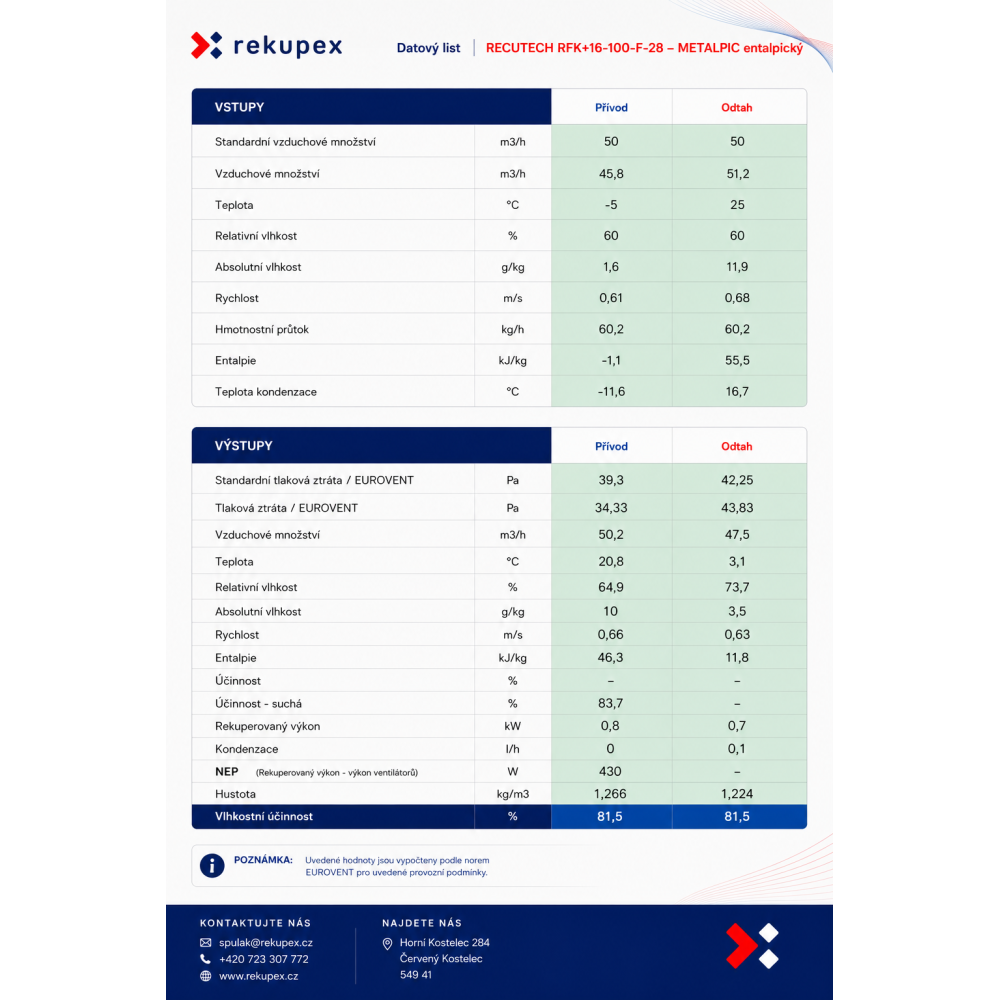

RECUTECH RFK+16-100-F-28 – METALPIC entalpiskais Augstākās klases entalpiskais siltummainis no Čehijas ražotāja RECUTECH ar moderno METALPIC tehnoloģiju. Šis ir vismodernākais variants klientiem, kuri vēlas maksimālu tehnoloģisko līmeni, zemus spiediena zudumus un ilgtermiņa izturību.
Ieteicamā izvēle visprasīgākajiem projektiem, kur uzsvars likts uz efektivitāti, komfortu un izpildījuma kvalitāti. |
Pateicoties izturīgajai konstrukcijai, augstajai kvalitātei un higiēniskajai drošībai, mūsu RECUBOXY® ir daļa no daudziem ČVUT (Čehijas Tehniskās universitātes) projektiem, tostarp unikālās S.A.W.E.R. sistēmas, ko UCEEB izstrādā dzeramā ūdens iegūšanai no gaisa.
12 gadu garantija apvalka hermētiskumam
Mēs sniedzam virsstandarta 12 gadu garantiju RECUBOX® iekārtu apvalka hermētiskumam.
Apvalks ir izgatavots no augstas kvalitātes polipropilēna un savienots, izmantojot karstās gāzes metināšanas tehnoloģiju, radot viendabīgus, izturīgus un ilgstoši stabilus savienojumus bez degradācijas riska.
Atšķirībā no konstrukcijām, kurās izmanto līmētus savienojumus, blīvējuma lentes vai dažādu materiālu kombinācijas, RECUBOX® saglabā savu gaisa hermētiskumu un mehānisko izturību pat pēc daudzu gadu ekspluatācijas.
Izolācija un dubultā apvalka konstrukcija
 |
RECUBOX® ir pieejams pasūtīšanai vairākos izolācijas variantos:
Dubultā apvalka versijā izolācija ir hermētiski noslēgta starp diviem apvalkiem. Papildus pašam izolācijas materiālam tiek izveidots vēl viens izturīgs polipropilēna apvalks. Rezultāts ir ļoti izturīga un ilgtermiņā stabila konstrukcija, kas piemērota arī prasīgākām tehniskajām telpām. |
Video prezentācija RECUBOX®
Aplūkojiet RECUBOX® sistēmas filozofiju un konstrukciju.
Video parāda konstrukcijas, modularitātes, higiēnas un servisa piekļuves pamatprincipus.
Pieslēguma piemērs ģimenes mājā
Piemērs RECUBOX® OPEN pieslēgumam ģimenes mājā.
Noklikšķiniet uz shēmas, lai to palielinātu.
Pieslēgums ar REX EC vadību un EC ventilatoriem
Elektroinstalācijas paraugs ar EC ventilatoriem un RekupeX REX EC vadību.
RECUBOX® OPEN HRV 03/100 ir paredzēts lietošanai ar ārējiem kanālu ventilatoriem.
Pieslēguma īscauruļu izvietojuma varianti
Varianta izvēle notiek pasūtījuma veikšanas procesā.
Izmēri norādīti bez izolācijas. Izolētās versijas gadījumā jārēķinās ar izmēru palielināšanos.
Ja izmērus nepieciešams pielāgot, piemēram, lielāku pieslēguma īscauruļu vai specifisku uzstādīšanas prasību dēļ, mēs jūs informēsim pēc pasūtījuma.
 |
A01 Siltummainis uz platas pamatnes, 4 īscaurules uz sāniem Izmēri: 441 (A) × 441 (B) × 165 (C) mm – platums × augstums × dziļums |
 |
B01 Siltummainis uz šauras pamatnes, 4 īscaurules uz sāniem Izmēri: 441 (A) × 441 (B) × 165 (C) mm – augstums × platums × dziļums |
 |
A02 Siltummainis uz platas pamatnes, 2 īscaurules uz augšu, 2 īscaurules uz sāniem Izmēri: 441 (A) × 441 (B) × 165 (C) mm – platums × augstums × dziļums |
 |
B02 Siltummainis uz šauras pamatnes, 2 īscaurules uz augšu, 2 īscaurules uz sāniem Izmēri: 441 (A) × 441 (B) × 165 (C) mm – augstums × platums × dziļums |
 |
C01 Siltummainis priekšējā plaknē, 4 īscaurules uz augšu Izmēri: 441 (A) × 265 (B) × 441 (C) mm – platums × dziļums × augstums |
 |
C02 Siltummainis priekšējā plaknē, 4 īscaurules uz sāniem vienā augstumā Izmēri: 441 (A) × 165 (B) × 441 (C) mm – platums × dziļums × augstums Šis variants ir piemērots piekaramajiem griestiem, kur siltummainis un filtri no RECUBOX® tiek izbīdīti uz leju, grīdas virzienā. Kondensāta novads atrodas uz durtiņām un pirms servisa apkopes to nepieciešams atvienot. |
 |
Nevilcinieties sazināties ar mums par savām specifiskajām prasībām. Mēs ražojam RECUBOXY® pēc pasūtījuma un daudzos gadījumos varam pielāgot īscauruļu orientāciju vai novietojumu atbilstoši konkrētajai instalācijai. |
Ieteicamie ventilatori
RECUBOX® OPEN HRV 03/100 ir paredzēts lietošanai ar ārējiem kanālu ventilatoriem.
Optimālai veiktspējai mēs iesakām ventilatorus ar līdzīgiem parametriem kā:
Ventilatori neatrodas iekārtas iekšpusē. Entalpiskais RECUBOX® OPEN HRV 03/100 nav VENT-READY versija.
 |
Iespēja pasūtīt AFL EC CONSTANT FLOW ventilatorus Iekārtai RECUBOX® OPEN HRV 03/100 ir iespējams pēc pasūtījuma piegādāt arī kanāla apvalku AFL EC CONSTANT FLOW ventilatoru uzstādīšanai. AFL EC CONSTANT FLOW ventilatori priekš RECUBOX® Milzīga CONSTANT FLOW tehnoloģijas priekšrocība ir ventilatoru spēja automātiski reaģēt uz spiediena zudumu izmaiņām sistēmā un pielāgot apgriezienus tā, lai ilgtermiņā tiktu saglabāta stabila gaisa plūsma. Turklāt ventilatori ir ļoti piemēroti viedajām mājām – pateicoties 0–10 V vadībai, tos var viegli pievienot, piemēram, Loxone, Home Assistant un citām viedajām sistēmām. |
Sistēmas regulēšana un vadība
RECUBOX® regulēšanu un vadību var risināt daudzos veidos atkarībā no izmantoto ventilatoru tipa un konkrētās uzstādīšanas prasībām.
Liela modulārās sistēmas priekšrocība ir tā, ka jūs neesat piesaistīti vienai konkrētai vadībai. Vadību var izveidot vienkāršu neprasīgiem pielietojumiem, vai kā daļu no viedās mājas vai modernas ventilācijas sistēmas.
| AC ventilatori |
Vienkārša un ekonomiska vadība neprasīgiem pielietojumiem. Maiņstrāvas (AC) ventilatoriem varat izmantot, piemēram, vadību ar laika slēdzi stilā 0/1 – ieslēgts / izslēgts. Ventilatoru darbību var regulēt arī izmantojot triaka regulatorus. |
| EC ventilatori |
Moderns, ekonomisks un ļoti labi regulējams risinājums. Ja izmantojat EC ventilatorus, to jaudu var vienmērīgi regulēt ar DC 0–10 V signālu. EC ventilatoru vadībai varat izmantot, piemēram, mūsu RekupeX REX EC regulatoru: REX EC – regulators rekuperācijas iekārtām ar EC ventilatoriem Ir iespējams izmantot arī citu EC regulatoru vai tiešo savienojumu ar viedo māju, piemēram, Loxone vai Home Assistant. |
100% BY-PASS
RECUBOX® var piegādāt arī variantā ar 100% mehānisku BY-PASS.
Šī sistēma vienā mirklī noslēdz svaigā gaisa pāreju caur siltummaini un vienlaikus atver apvada kanālu aiz siltummaiņa.
Priekšrocība ir tāda, ka pat ar aktīvu BY-PASS gaisu joprojām filtrē tas pats filtrs, kas normālā darbībā caur siltummaini.
BY-PASS versijas galīgie izmēri
Integrētais 100% BY-PASS atrodas aiz siltummaiņa un rada atsevišķu apvada kanālu svaigā gaisa padevei.
Versijām ar integrētu BY-PASS tādēļ ir jārēķinās ar RECUBOX® galīgo izmēru palielināšanos. Iekārtas dziļums palielinās aptuveni par savienojuma atloka izmēru, un atkarībā no konkrētās konfigurācijas var palielināties arī iekārtas platums.
RECUBOX® ar integrētu 100% BY-PASS galīgais izmērs vienmēr ir atkarīgs no izvēlētā īscauruļu varianta, savienojuma atloku izmēra, iekārtas orientācijas un konkrētās uzstādīšanas prasības.
BY-PASS vadība
BY-PASS vadība tiek nodrošināta, izmantojot DN14 vārpstu, kas izvadīta no RECUBOX® uz tā ārējo sienu.
Bāzes versijā tas ir aprīkots ar manuālu vadības rokturi, ko var viegli aizstāt ar servomotoru. Tas tiek noenkurots ar skrūvi instalācijas plāksnē, kas piestiprināta ar četrām metriskajām skrūvēm.
Kam tiek izmantots BY-PASS?
BY-PASS iekārtā RECUBOX® kalpo tam, lai gaiss noteiktās situācijās varētu apiet rekuperācijas siltummaini, nepārvadot siltumu.
To visbiežāk izmanto vasarā: ja ārā naktī ir vēsāks nekā mājā, rekuperācija atver BY-PASS un vēsais āra gaiss plūst tieši telpās, un izvadāmais gaiss to nesasilda. Pateicoties tam, var notikt dabiska ēkas nakts dzesēšana, turklāt ar filtrētu gaisu, kas ir svarīgi, piemēram, alerģiskiem cilvēkiem.
Otrs svarīgs pielietojums ir siltummaiņa aizsardzība pret aizsalšanu. Ļoti zemās āra temperatūrās vadības sistēma var īslaicīgi atvērt BY-PASS, tādējādi atkausējot siltummaini un pasargājot to no bojājumiem.
Vienkārši sakot: BY-PASS ir rekuperācijas siltummaiņa "apvedceļš", kas ļauj inteliģenti kontrolēt, kad siltums ir jānodod un kad ne.
Pateicoties RECUBOX® modulārajai koncepcijai, jūs varat izvēlēties tieši tādu vadības līmeni, kāds nepieciešams jūsu projektam – no vienkāršas ieslēgšanas un izslēgšanas līdz pilnībā integrētai vadībai viedajā mājā.
Datu lapa
- Garantijas ilgums
- 36 mēneši
- EUROVENT sertifikācija:
- JĀ (apmaiņa)
- Korpusa materiāls
- PP-H
- Maksimālais diferenciālais spiediens starp ieplūdes un izplūdes gāzēm [Pa]:
- 800
- Augstākā efektivitāte pie jaudas [m3/stundā]:
- 0–250
- Diametrs [mm]
- No 90 līdz 125 (pēc izvēles)
- Atpakaļejošās kastes izmēri [mm]:
- 529 x 329 x 274
- Korpusa materiāla biezums [mm]:
- 5
- Ar AL siltummaini transportētā gaisa temperatūra [°C]:
- No -40 līdz +80
- Izolācijas biezums [mm]:
- 30 vai 50 mm
- Izolācijas materiāla siltumvadītspējas koeficients [W/mK]:
- 0,036
- Vyjmutelný výměník
- NE
