REX EC - siltuma atgūšanas kontrolieris, gaisa apstrādes iekārtas, rekuperācijas kastes un siltuma atgūšanas komplekti ar EC ven

VISPĀRĪGA INFORMĀCIJA

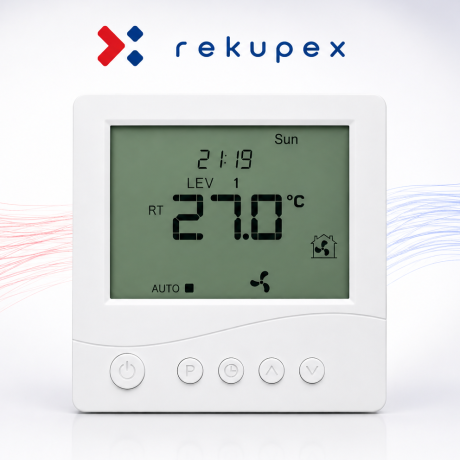

RekupeX REX EC kontrolieris ir elektronisks kontrolieris ar lielu LCD displeju, kas paredzēts gaisa apstrādes iekārtu, rekuperācijas kārbu un rekuperācijas komplektu vadībai ar ventilatoriem, kas aprīkoti ar EC motoriem. Kontrolieris ļauj vadīt gaisa kondicionēšanas iekārtas ar 0–10 V signālu (piemēram, ar komutētiem motoriem) un ar papildu aprīkojumu. (pārslēdzams kontakts) REX EC ļauj iestatīt ventilācijas intensitāti, pamatojoties uz ieprogrammētu darba plānu, vai darbojas manuālajā režīmā.

Pateicoties komutācijas kontaktam (relejs R), regulatoram ir papildu funkcijas:

Regulators, pateicoties relejam R, ļauj ieslēgt ierīci (termostata funkcija - sildīšana vai dzesēšana), pamatojoties uz temperatūru, ko mēra iebūvētais vai ārējais temperatūras sensors.

Kontrolieris var aizsargāt siltuma atgūšanas sistēmas rekuperatoru pret sasalšanu . Pamatojoties uz temperatūru, ko mēra ārējais sensors, kas atrodas pie piesārņotā gaisa izvada no siltummaiņa, relejs R ļauj izslēgt svaigā gaisa pieplūdes ventilatoru, lai atkausētu piesārņotā gaisa siltummaini vai ieslēgtu priekšsildīšanu.

Kontrolierim ir arī kontakts, kas īsslēguma gadījumā aktivizē BOOST funkciju — vienreizēju ventilāciju. Tas ļauj kontrolēt siltuma atgūšanas sistēmu no attālinātas vietas (tualete, vannas istaba, virtuve utt.), lai nodrošinātu ātru ventilāciju. Ir 3 režīmi, no kuriem izvēlēties. Un to var iedarbināt, vienkārši nospiežot pogu, vai ar piemērotu papildu sensoru, piem. mitrums utt.

ĪPAŠĪBAS

Liels, ar fona apgaismojumu aprīkots LCD displejs, kas attēlo pašreizējo ventilatora ātrumu, integrētā un papildu temperatūras sensora temperatūru, iestatīto režīmu, datumu un laiku, kā arī citu informāciju.

• 6 izvēlējami ventilatora ātrumi, katru līmeni var individuāli regulēt visā vadības sprieguma diapazonā no 0 līdz 10 V

• Ieeja brīdinājuma signāla pieslēgšanai. Ja rodas īssavienojums, atskan skaņas signāls un ekrānā parādās ziņojums.

• Filtra nomaiņas laika uzraudzība (vārds FILTER, skaņas signāls).

• Vienkārša, intuitīva vadība un programmēšana

• 6–29 V līdzstrāvas barošanas avots ar rezerves akumulatoru (vadības iestatījumi tiek saglabāti)

• Ventilācijas intensitātes programmēšana nedēļas ciklā, 4 laika periodi katru dienu (iestatīšana ar 1 minūtes precizitāti)

• Manuālais vai automātiskais režīms

TEHNISKIE DATI

• Patēriņš: < 2W

• Veiktspējas līmeņu skaits: 6

• Temperatūras rādījums: -20 ÷ 140 °C, regulējams ar 0,1 °C soli

• Temperatūras mērījumu precizitāte: 1 °C

• Barošanas avots: līdzstrāva 6–29 V

• Strāva: 0,1 A

• Izejas signāls: 0–10 V līdzstrāva

• Ieejas: 2x

• Releja izeja: 1x 1A 250V AC

• Vāks: ABS

• Displejs: LCD (3,2 collas)

• Aizsardzības klase: IP30

PIEGĀDES SATURS

• 1x galvenais vadības panelis - LCD
• 1x releja savienojuma modulis

Ārējais temperatūras sensors nav iekļauts (var pasūtīt atsevišķi)

DISPLEJA PIKTOGRAMMU SKAIDROJUMS

astoņi="335" />

IZMĒRI

KONTROLLERA SAVIENOŠANAS PIEMĒRI

1./ SILTUMA NOGĀDES IERĪCES AIZSARDZĪBA PRET SASALŠANU — PIEDEVES VENTILATORA ATVIENOŠANA

Šajā savienojumā regulators tiek izmantots, lai regulētu siltuma atgūšanas sistēmu, kas aprīkota ar pieplūdes un izplūdes ventilatoru, ko kontrolē 0–10 V signāls.

Ārējais temperatūras sensors, kas pievienots IN2 un fiziski atrodas pie siltummaiņa izplūdes gaisa izvada, norāda temperatūru, piem. 1°C, un tad kontrolieris aptur pieplūdes ventilatoru. Šajā stāvoklī siltais gaiss no izplūdes ventilatora atkausē siltummaini ar siltu izplūdes gaisu.

2./ SILTUMA NOGĀDES IEKĀRTAS AIZSARDZĪBA PRET SASALŠANU — IEPRIEKŠĒJĀS UZSILDĪŠANAS IESLĒGŠANA

Šajā savienojumā regulators tiek izmantots, lai regulētu siltuma atgūšanas sistēmu, kas aprīkota ar pieplūdes un izplūdes ventilatoru, ko kontrolē ar 0–10 V signālu.
Ārējais temperatūras sensors, kas pievienots IN2 un fiziski atrodas pie siltummaiņa izplūdes gaisa izvada, norāda temperatūru, piem. 1°C, un pēc tam kontrolieris iedarbina elektrisko priekšsildītāju, kas atrodas svaigā gaisa padeves caurulē siltummaiņa priekšā.
Pēc tam uzsildīto gaisu atkausē rekuperators un elektriskais sildītājs. priekšsildīšana tiek izslēgta (kad ir sasniegta iestatītā temperatūra — šajā gadījumā 3°C).

3./ AUTOMĀTISKĀ APVIENOTĀJĀS VADĪBAS IEKĀRTA
