REX EC - sterownik do odzysku ciepła, central wentylacyjnych, rekuperatorów i zestawów odzysku ciepła z wentylatorami EC

INFORMACJE OGÓLNE

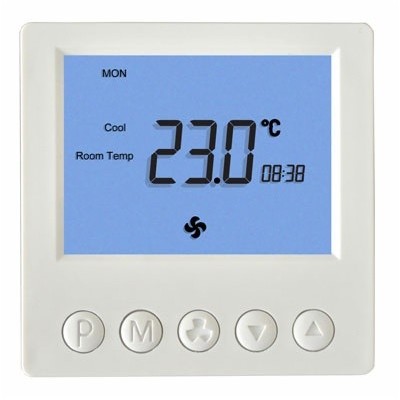

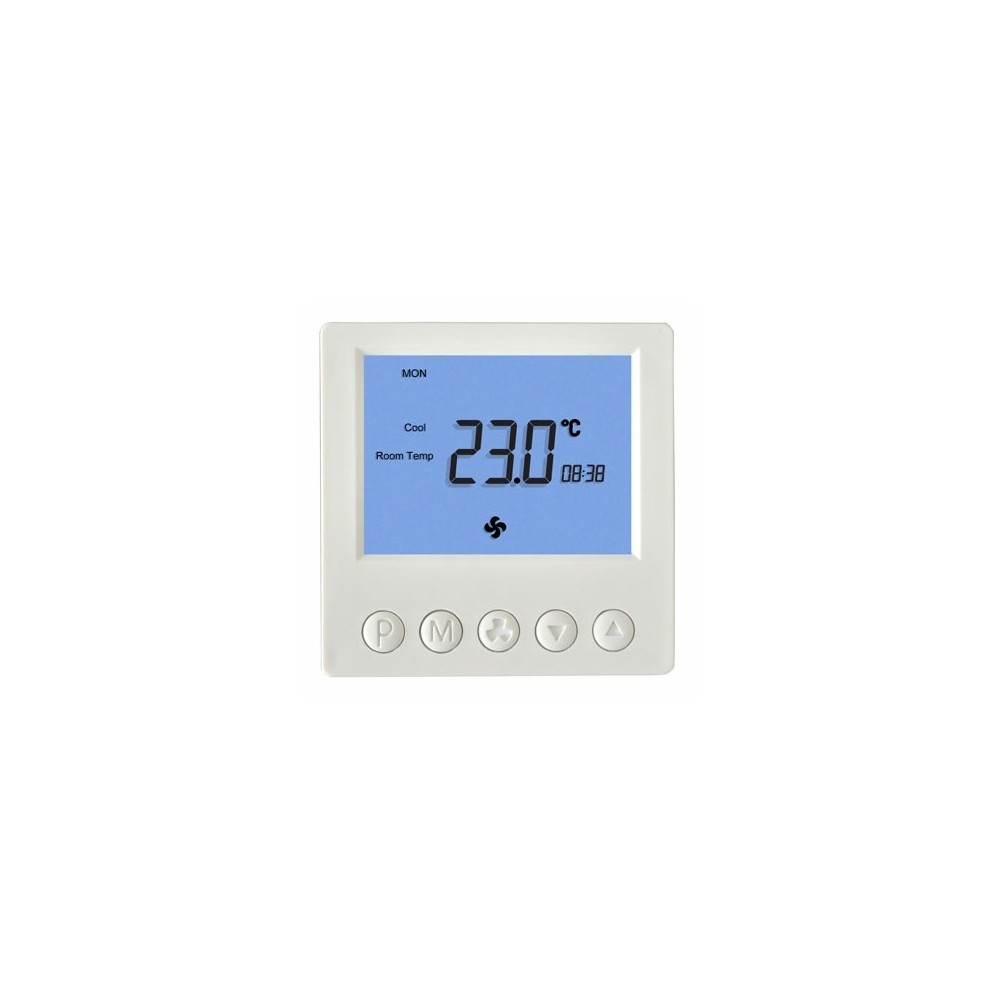

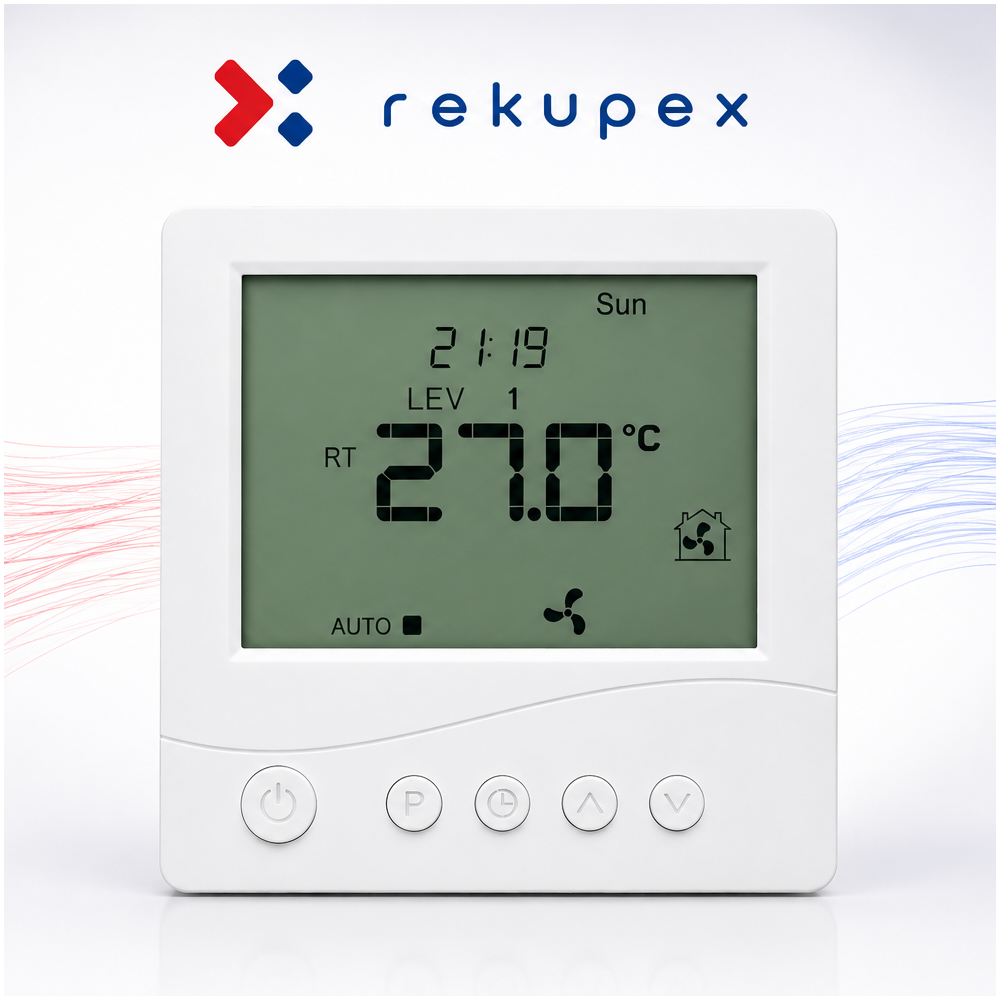

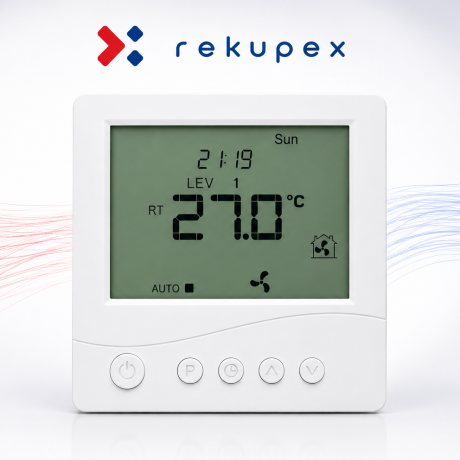

Sterownik RekupeX REX EC to elektroniczny sterownik z dużym wyświetlaczem LCD przeznaczony do sterowania centralami wentylacyjnymi, rekuperatorami i zestawami rekuperacyjnymi z wentylatorami z silnikami EC. Sterownik umożliwia sterowanie urządzeniami klimatyzacyjnymi sygnałem 0-10 V (np. z silnikami komutowanymi) oraz urządzeniami dodatkowymi. (styk przełączny) REX EC umożliwia ustawienie intensywności wentylacji na podstawie zaprogramowanego planu pracy lub pracuje w trybie manualnym.

Dzięki stykowi przełączającemu (przekaźnik R) sterownik posiada dodatkowe funkcje:

Sterownik dzięki przekaźnikowi R umożliwia załączanie urządzenia (funkcja termostatu - grzanie lub chłodzenie) na podstawie temperatury zmierzonej przez wbudowany lub zewnętrzny czujnik temperatury.

Sterownik może zabezpieczać wymiennik ciepła przed zamarzaniem . Na podstawie pomiaru temperatury przez zewnętrzny czujnik umieszczony na wylocie zanieczyszczonego powietrza z wymiennika, przekaźnik R umożliwia wyłączenie wentylatora nawiewu świeżego powietrza w celu odszronienia zanieczyszczonego wymiennika powietrza lub włączenia podgrzewania wstępnego.

Sterownik posiada również styk, który w przypadku zwarcia uruchamia funkcję BOOST - jednorazowe przewietrzanie. Umożliwia to sterowanie systemem odzysku ciepła z oddalonego miejsca (toaleta, łazienka, kuchnia itp.) w celu szybkiej wentylacji. Można wybierać spośród 3 trybów. Można go uruchomić albo po prostu naciskając przycisk, albo za pomocą odpowiedniego dodatkowego czujnika, np. wilgotność itp.

CECHY

Duży, podświetlany wyświetlacz LCD, który wyświetla aktualną prędkość wentylatora, temperaturę zintegrowanego i dodatkowego czujnika temperatury, ustawiony tryb, datę i godzinę oraz inne informacje.

• 6 wybieralnych prędkości wentylatora, każdy poziom regulowany indywidualnie w całym zakresie napięcia sterującego 0-10 V

• Wejście umożliwiające podłączenie sygnału ostrzegawczego. W przypadku wystąpienia zwarcia rozlega się sygnał dźwiękowy, a na ekranie pojawia się komunikat.

• Monitorowanie czasu wymiany filtra (napis FILTR, sygnał dźwiękowy).

• Łatwe, intuicyjne sterowanie i programowanie

• Zasilacz DC 6-29V z baterią zapasową (zachowane ustawienia sterowania)

• Programowanie intensywności wentylacji w cyklu tygodniowym, 4 przedziały czasowe każdego dnia (ustawienie z dokładnością do 1 minuty)

• Tryb ręczny lub automatyczny

DANE TECHNICZNE

• Zużycie: < 2W

• Liczba poziomów wydajności: 6

• Wyświetlacz temperatury: -20 ÷ 140 °C, regulowany w krokach co 0,1 °C

• Dokładność pomiaru temperatury: 1 °C

• Zasilanie: DC 6 - 29V

• Prąd: 0,1A

• Sygnał wyjściowy: 0-10V DC

• Wejścia: 2x

• Wyjście przekaźnikowe: 1x 1A 250V AC

• Okładka: ABS

• Wyświetlacz: LCD (3,2")

• Klasa ochrony: IP30

ZAWARTOŚĆ DOSTAWY

• 1x główny panel sterowania - LCD
• 1x moduł połączenia przekaźnika

Czujnik temperatury zewnętrznej nie jest dołączony (można go zamówić osobno)

WYJAŚNIENIE PIKTOGRAMÓW WYŚWIETLACZA

osiem="335" />

WYMIARY

PRZYKŁADY PODŁĄCZENIA KONTROLERA

1./ OCHRONA PRZED ZAMARZANIEM JEDNOSTKI WYDECHOWEJ CIEPŁA - ODŁĄCZENIE WENTYLATORA NAWIEWNEGO

Sterownik w tym przypadku służy do regulacji układu odzysku ciepła wyposażonego w wentylator nawiewno-wywiewny sterowany sygnałem 0-10V.

Zewnętrzny czujnik temperatury podłączony do IN2, fizycznie zlokalizowany przy wylocie powietrza wywiewanego z wymiennika ciepła, wskazuje temperaturę, np. 1°C, a następnie sterownik zatrzymuje wentylator nawiewny. W tym stanie ciepłe powietrze z wentylatora wyciągowego odmraża wymiennik ciepła za pomocą ciepłego powietrza wylotowego.

2./ OCHRONA PRZED ZAMARZANIEM JEDNOSTKI WYLOTU CIEPŁA - WŁĄCZENIE PODGRZEWANIA WSTĘPNEGO

Sterownik w tym przypadku służy do regulacji układu odzysku ciepła wyposażonego w wentylator nawiewno-wywiewny sterowany sygnałem 0-10V.
Zewnętrzny czujnik temperatury podłączony do IN2, fizycznie zlokalizowany przy wylocie powietrza wywiewanego z wymiennika ciepła, wskazuje temperaturę, np. 1°C, po czym sterownik uruchamia podgrzewacz elektryczny umieszczony w rurze doprowadzającej świeże powietrze przed wymiennikiem ciepła.
Ogrzane powietrze jest następnie rozmrażane przez rekuperator i nagrzewnicę elektryczną. Podgrzewanie wstępne zostaje wyłączone (gdy osiągnięta zostanie zadana temperatura – w tym przypadku 3°C).

3./ AUTOMATYCZNA KONTROLA OBEJŚCIA
