REX EC - regulator za rekuperaciju topline, klima komore, rekuboxe i setove za rekuperaciju topline s EC ventilatorima

OPĆE INFORMACIJE

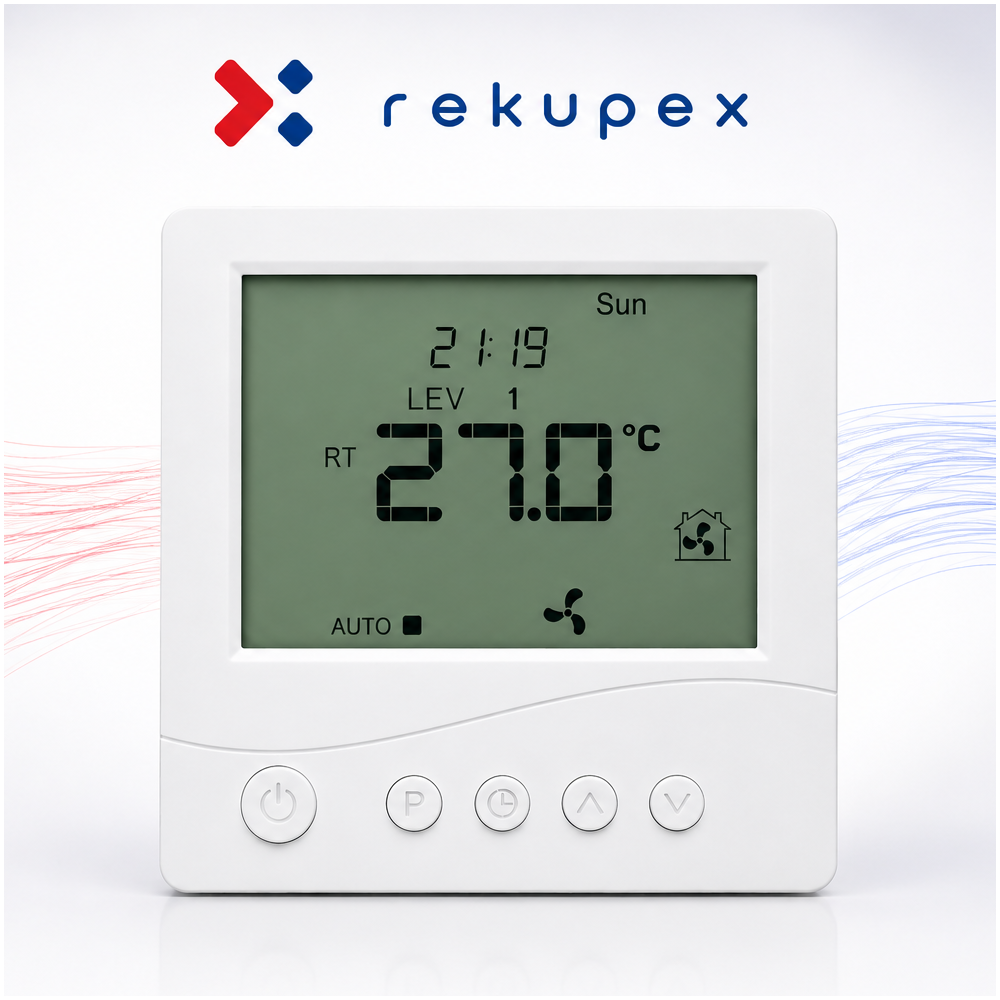

RekupeX REX EC regulator je elektronički regulator s velikim LCD zaslonom namijenjen za upravljanje klima uređajima, rekuperacijskim kutijama i rekuperacijskim setovima s ventilatorima s EC motorima. Regulator omogućuje upravljanje klima uređajima sa signalom 0-10 V (npr. s komutiranim motorima) i s dodatnom opremom. (preklopni kontakt) REX EC vam omogućuje podešavanje intenziteta ventilacije na temelju programiranog plana rada ili radi u ručnom načinu rada.

Zahvaljujući preklopnom kontaktu (relej R), regulator ima dodatne funkcije:

Regulator, zahvaljujući releju R, omogućuje uključivanje uređaja (funkcija termostata - grijanje ili hlađenje) na temelju temperature koju mjeri ugrađeni ili vanjski temperaturni senzor.

Regulator može zaštititi izmjenjivač sustava za povrat topline od smrzavanja . Na temelju temperature koju mjeri vanjski senzor smješten na izlazu onečišćenog zraka iz izmjenjivača, relej R omogućuje isključivanje ventilatora za dovod svježeg zraka kako bi se odmrznuo izmjenjivač onečišćenog zraka ili uključivanje predgrijavanja.

Kontroler također ima kontakt koji, pri kratkom spoju, aktivira BOOST funkciju - jednokratnu ventilaciju. To vam omogućuje upravljanje sustavom za povrat topline s udaljene lokacije (WC, kupaonica, kuhinja itd.) za brzu ventilaciju. Postoje 3 načina rada za odabir. I može se pokrenuti jednostavnim pritiskom na gumb ili odgovarajućim dodatnim senzorom, npr. vlažnost, itd.

ZNAČAJKE

Veliki LCD zaslon s pozadinskim osvjetljenjem koji prikazuje trenutnu brzinu ventilatora, temperaturu integriranog i dodatnog temperaturnog senzora, postavljeni način rada, datum i vrijeme te ostale informacije.

• 6 odabirljivih brzina ventilatora, svaka razina pojedinačno podesiva unutar cijelog raspona upravljačkog napona od 0-10 V

• Ulaz za spajanje signala upozorenja. Ako dođe do kratkog spoja, oglašava se zvučni signal i na zaslonu se pojavljuje poruka.

• Praćenje vremena za zamjenu filtera (riječ FILTER, zvučni signal).

• Jednostavno, intuitivno upravljanje i programiranje

• Napajanje DC 6-29V s rezervnom baterijom (postavke upravljanja zadržane)

• Programiranje intenziteta ventilacije u tjednom ciklusu, 4 vremenska razdoblja svaki dan (podešavanje s točnošću od 1 minute)

• Ručni ili automatski način rada

TEHNIČKI PODACI

• Potrošnja: < 2W

• Broj razina performansi: 6

• Prikaz temperature: -20 ÷ 140 °C, podesivo u koracima od 0,1 °C

• Točnost mjerenja temperature: 1 °C

• Napajanje: DC 6 - 29V

• Struja: 0,1 A

• Izlazni signal: 0-10V DC

• Ulazi: 2x

• Relejni izlaz: 1x 1A 250V AC

• Poklopac: ABS

• Zaslon: LCD (3,2")

• Klasa zaštite: IP30

SADRŽAJ DOSTAVE

• 1x glavna upravljačka ploča - LCD
• 1x modul za spajanje releja

Vanjski temperaturni senzor nije uključen (može se naručiti zasebno)

OBJAŠNJENJE PIKTOGRAMA NA ZASLONU

osam="335" />

DIMENZIJE

PRIMJERI SPAJANJA KONTROLERA

1./ ZAŠTITA OD SMRZAVANJA JEDINICE ZA ODVOD TOPLINE - ISKLJUČIVANJE DOVODNOG VENTILATORA

Regulator se u ovom spoju koristi za regulaciju sustava za povrat topline opremljenog ventilatorom za dovod i odvod zraka kojim upravlja signal 0-10 V.

Vanjski temperaturni senzor spojen na IN2, fizički smješten na izlazu ispušnog zraka iz izmjenjivača topline, pokazuje temperaturu, npr. 1°C, a zatim regulator zaustavlja dovodni ventilator. U tom stanju, topli zrak iz ispušnog ventilatora odmrzava izmjenjivač topline toplim ispušnim zrakom.

2./ ZAŠTITA OD SMRZAVANJA SUSTAVA ZA ODVOD TOPLINE - UKLJUČIVANJE PREDGRIJAVANJA

Regulator se u ovom spoju koristi za regulaciju sustava za povrat topline opremljenog ventilatorom za dovod i odvod zraka kojim upravlja signal 0-10 V.
Vanjski temperaturni senzor spojen na IN2, fizički smješten na izlazu ispušnog zraka iz izmjenjivača topline, pokazuje temperaturu, npr. 1°C, a zatim regulator pokreće električni predgrijač smješten u cijevi za dovod svježeg zraka ispred izmjenjivača topline.
Zagrijani zrak se zatim odmrzava rekuperatorom i električnim grijačem. predgrijavanje se isključuje (kada se postigne zadana temperatura - u ovom slučaju 3°C).

3./ AUTOMATSKA KONTROLA PREMOŠĆIVANJA
