REX EC - vezérlő hővisszanyerőkhöz, légkezelő egységekhez, hővisszanyerő dobozokhoz és EC ventilátorokkal ellátott hővisszanyerő

ÁLTALÁNOS INFORMÁCIÓK

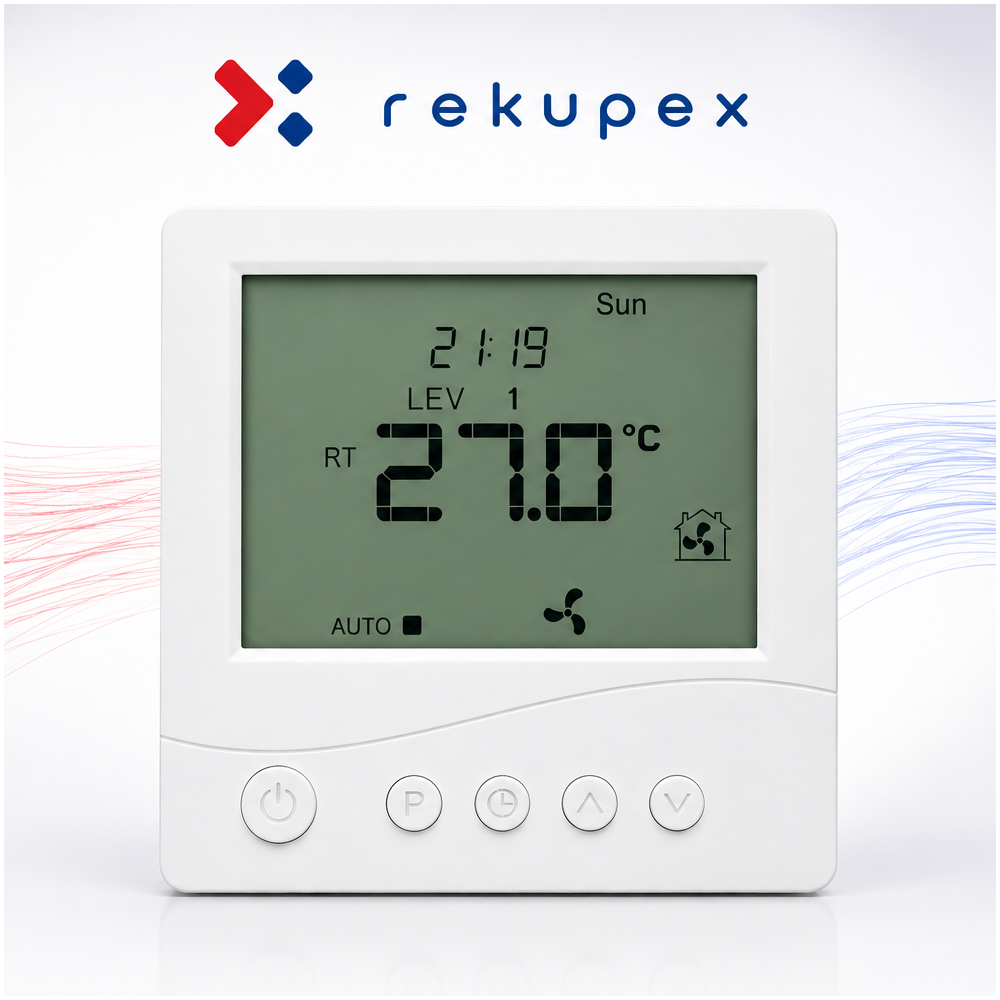

A RekupeX REX EC vezérlő egy nagyméretű LCD kijelzővel ellátott elektronikus vezérlő, amely légkezelő egységek, rekuperátorok és EC motoros ventilátorokkal ellátott hővisszanyerő egységek vezérlésére szolgál. A vezérlő lehetővé teszi a légkondicionáló egységek vezérlését 0-10 V-os jellel (pl. kommutált motorokkal) és kiegészítő berendezésekkel. (kapcsolós érintkező) A REX EC lehetővé teszi a szellőztetés intenzitásának beállítását egy programozott munkaterv alapján, vagy manuális üzemmódban is működik.

A kapcsolóérintkezőnek (R relé) köszönhetően a vezérlő további funkciókkal rendelkezik:

A vezérlő az R relének köszönhetően lehetővé teszi a készülék bekapcsolását (termosztát funkció - fűtés vagy hűtés) a beépített vagy külső hőmérséklet-érzékelő által mért hőmérséklet alapján.

A vezérlő képes megvédeni a hővisszanyerő rendszer hőcserélőjét a fagyástól . A hőcserélőből kilépő szennyezett levegő hőmérsékletének mérése alapján az R relé lehetővé teszi a frisslevegő-befúvó ventilátor kikapcsolását a szennyezett levegő hőcserélőjének leolvasztásához vagy az előfűtés bekapcsolásához.

A vezérlő rendelkezik egy érintkezővel is, amely rövidzárlat esetén aktiválja a BOOST funkciót - egyszeri szellőztetést. Ez lehetővé teszi a hővisszanyerő rendszer távoli helyről (WC, fürdőszoba, konyha stb.) történő vezérlését a gyors szellőztetés érdekében. 3 mód közül lehet választani. És elindítható akár egyszerű gombnyomással, akár egy megfelelő kiegészítő érzékelővel, pl. páratartalom stb.

JELLEMZŐK

Nagy, háttérvilágítású LCD kijelző, amely megjeleníti az aktuális ventilátorsebességet, az integrált és a kiegészítő hőmérséklet-érzékelő hőmérsékletét, a beállított módot, a dátumot és az időt, valamint egyéb információkat.

• 6 választható ventilátorsebesség, minden szint külön-külön állítható a teljes 0-10 V-os vezérlőfeszültség-tartományon belül

• Bemenet figyelmeztető jel csatlakoztatásához. Rövidzárlat esetén hangjelzés hallható, és egy üzenet jelenik meg a képernyőn.

• A szűrőcsere esedékességének figyelése (FILTER felirat, hangjelzés).

• Könnyű, intuitív vezérlés és programozás

• DC 6-29V tápegység tartalék akkumulátorral (a vezérlőbeállítások megmaradnak)

• A szellőztetés intenzitásának programozása heti ciklusban, napi 4 időszakra (1 perces pontossággal beállítható)

• Manuális vagy automatikus üzemmód

MŰSZAKI ADATOK

• Fogyasztás: < 2W

• Teljesítményszintek száma: 6

• Hőmérsékletkijelző: -20 ÷ 140 °C, 0,1 °C-os lépésekben állítható

• Hőmérsékletmérési pontosság: 1 °C

• Tápellátás: DC 6 - 29V

• Áramerősség: 0,1 A

• Kimeneti jel: 0-10V DC

• Bemenetek: 2x

• Relé kimenet: 1x 1A 250V AC

• Borítás: ABS

• Kijelző: LCD (3,2")

• Védettségi osztály: IP30

SZÁLLÍTÁSI TARTALOM

• 1x fő kezelőpanel - LCD
• 1x relé csatlakozó modul

Külső hőmérséklet-érzékelő nem tartozék (külön rendelhető)

A KIJELZŐ PIKTOGRAMJAI MAGYARÁZATA

nyolc="335" />

MÉRETEK

VEZÉRLŐ CSATLAKOZTATÁSI PÉLDÁK

1./ A HŐELSZÁVOLÍTÓ EGYSÉG FAGYÁS ELLENI VÉDELME - A BEFÚVÓ VENTILÁTOR LEKAPCSOLÁSA

Az ebben a csatlakozásban található vezérlő egy 0-10 V-os jellel vezérelt befúvó és elszívó ventilátorral ellátott hővisszanyerő rendszer szabályozására szolgál.

Egy, az IN2-höz csatlakoztatott külső hőmérséklet-érzékelő, amely fizikailag a hőcserélőből kilépő levegő kimeneténél található, pl. 1°C-kal, majd a vezérlő leállítja a befúvó ventilátort. Ebben az állapotban a kipufogó ventilátorból kiáramló meleg levegő a meleg kipufogó levegővel leolvasztja a hőcserélőt.

2./ A HŐELSZABADÍTÓ EGYSÉG FAGYVÉDELME - AZ ELŐFŰTÉS BEKAPCSOLÁSA

Az ebben a csatlakozásban található vezérlő egy 0-10 V-os jellel vezérelt befúvó és elszívó ventilátorral ellátott hővisszanyerő rendszer szabályozására szolgál.
Egy, az IN2-höz csatlakoztatott külső hőmérséklet-érzékelő, amely fizikailag a hőcserélőből kilépő levegő kimeneténél található, pl. 1°C-kal, majd a vezérlő elindítja a hőcserélő előtti frisslevegő-bevezető csőben található elektromos előfűtőt.
A felmelegített levegőt ezután a hővisszanyerő és az elektromos fűtőberendezés leolvasztja. az előfűtés kikapcsol (amikor a hőmérséklet eléri a beállított értéket - ebben az esetben 3°C).

3./ AUTOMATIKUS BY-PASS SZABÁLYOZÁS
