Entalpiczny RECUBOX® OPEN ERV 03/100 - 140 m³/h (wymiennik rekuperacyjny w obudowie, skrzynka rekuperacyjna)
RECUBOX® OPEN ERV 03/100 to najmniejszy otwierany RECUBOX® dla przepływu do 140 m³/h. Dzięki wysokości zaledwie 165 mm idealnie nadaje się do niskich sufitów podwieszanych i małych przestrzeni. Oferuje sprawność do 95%, produkcję na zamówienie w Czechach, elastyczne króćce i 12 lat gwarancji na szczelność obudowy.
Entalpiczny RECUBOX® OPEN ERV 03/100 – kompaktowa skrzynka rekuperacyjna do niskich sufitów podwieszanych
Entalpiczny RECUBOX® OPEN ERV 03/100 to najmniejszy entalpiczny RECUBOX® z drzwiczkami serwisowymi i zintegrowanymi filtrami klasy M5. Jest to kompaktowy, niezwykle trwały i higienicznie czysty wymiennik rekuperacyjny w obudowie, przeznaczony do nowoczesnej modułowej rekuperacji powietrza.
W przeciwieństwie do standardowego wymiennika rekuperacyjnego, wariant entalpiczny może przenosić nie tylko ciepło, ale także część wilgoci z powietrza wywiewanego z powrotem do nawiewanego świeżego powietrza. Rezultatem jest bardziej komfortowe środowisko wewnętrzne, szczególnie w sezonie zimowym, kiedy powietrze w pomieszczeniach jest często zbyt suche.
Wersja OPEN została zaprojektowana z myślą o łatwym dostępie serwisowym, łatwym wyjmowaniu wymiennika oraz możliwości regularnej kontroli, czyszczenia i wymiany tkaniny filtracyjnej.

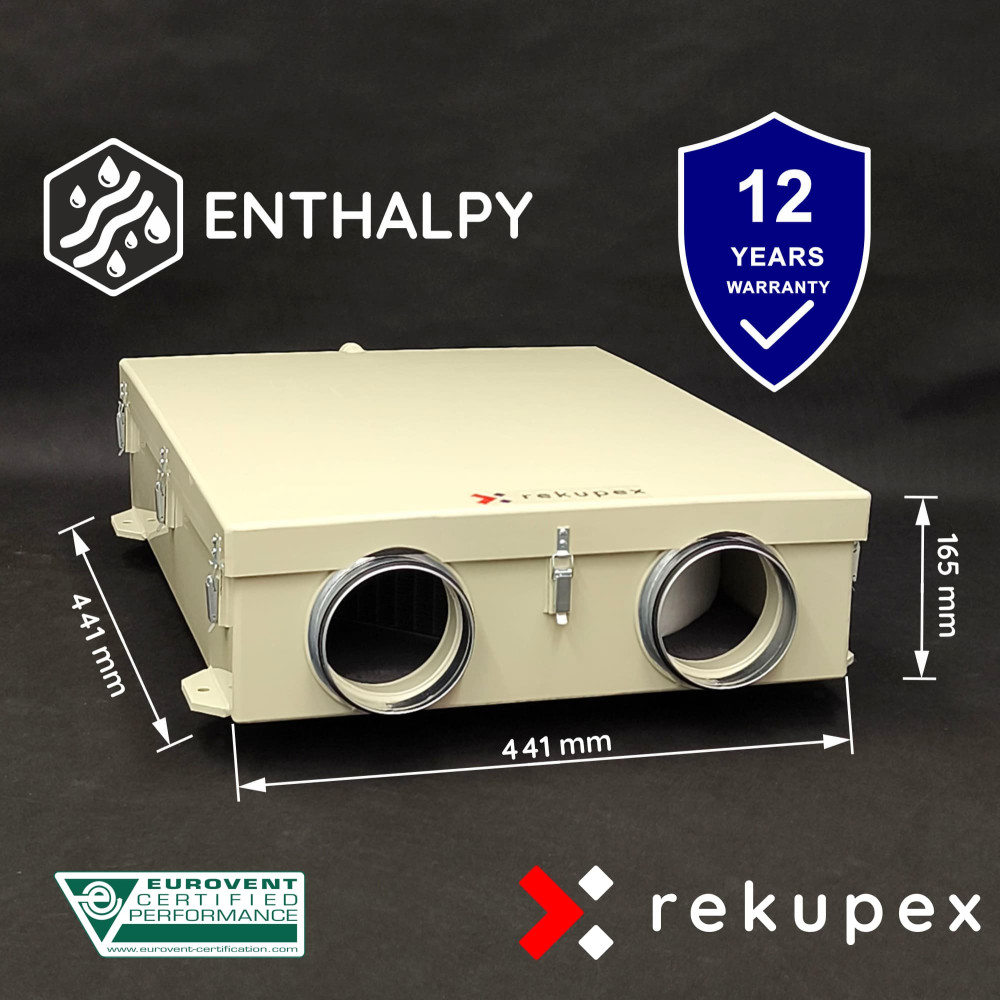

Dzięki wyjątkowo małym wymiarom 441 × 441 × 165 mm, jest to idealne rozwiązanie do niskich sufitów podwieszanych, małych mieszkań, apartamentów, projektów tiny house, toalet, urządzeń sanitarnych, pomieszczeń technicznych o ograniczonej przestrzeni oraz zdecentralizowanych systemów HVAC.
Wysokość zaledwie 165 mm umożliwia instalację nawet tam, gdzie klasyczne centrale rekuperacyjne po prostu nie mogą być użyte.
Główne parametry:
- przepływ objętościowy do 140 m³/h,
- sprawność odzysku ciepła do 95%, i wilgoci do 75%,
- wysokość konstrukcyjna tylko 165 mm,
- zintegrowane filtry M5,
- niskie straty ciśnienia,
- cicha praca,
- nadaje się nawet do bardzo niskich sufitów podwieszanych.
Produkcja na zamówienie w Czechach. Produkujemy RECUBOXY® całkowicie w Czechach, zgodnie z dokładnymi wymaganiami naszych klientów. Używamy wysokiej jakości materiałów polipropylenowych od SIMONA AG oraz profesjonalnej technologii spawania gorącym gazem na sprzęcie Leister AG.
 |
 |
 |
Każdy RECUBOX® jest tworzony jako rzetelnie wykonany produkt techniczny – z naciskiem na precyzję, szczelność, długą żywotność i możliwość dostosowania do konkretnej instalacji.
Dlaczego warto wybrać entalpiczną rekuperację?
Wymiennik entalpiczny nie wytwarza wilgoci, ale może zawracać część wilgoci z powietrza wywiewanego z powrotem do wnętrza. Pomaga to złagodzić nadmierne wysuszanie powietrza w pomieszczeniach w sezonie grzewczym.
Podczas normalnej pracy wilgotność w pomieszczeniu nie wzrasta natychmiast. Wymiennik entalpiczny działa stopniowo – wilgoć jest zawracana w sposób ciągły, a ostateczny efekt zależy od konkretnego domu, reżimu wentylacji, temperatury zewnętrznej, wilgotności powietrza wywiewanego i chłonności materiałów budowlanych.
Praktycznym rezultatem jest przyjemniejszy klimat w pomieszczeniu, mniejsze uczucie suchego powietrza, wyższy komfort życia, a jednocześnie zachowanie higienicznej wymiany powietrza.
Główne zalety jednostki RECUBOX® OPEN HRV 03/100
 |
Łatwe wyjmowanie wymiennika Wymiennik można łatwo wysunąć z jednostki RECUBOX® OPEN przez drzwiczki serwisowe. Sprawia to, że konserwacja jest znacznie wygodniejsza niż w przypadku zamkniętych skrzynek rekuperacyjnych. |
 |
Zintegrowane filtry M5 W swojej podstawowej konstrukcji jednostka jest wyposażona w tkaniny filtracyjne klasy M5. Filtry chronią wymiennik przed zapychaniem i przyczyniają się do zdrowego klimatu w Twoim domu. Są one łatwo dostępne przez drzwiczki serwisowe. |
 |
Maksymalna higiena Konstrukcja serwisowa OPEN umożliwia wyjęcie wymiennika, sprawdzenie przestrzeni wewnętrznej urządzenia i przeprowadzenie czyszczenia w razie potrzeby. Jest to niezbędne dla długotrwałej higienicznej pracy rekuperacji. |
 |
Mechaniczne uszczelnienie bez kleju Wymiennik jest uszczelniony mechanicznie w jednostce za pomocą uszczelki w rowku. Nie używamy taśm samoprzylepnych ani klejów, które z czasem mogłyby ulec degradacji. |
 |
Bez śrub, nitów i klejów Obudowa RECUBOX® jest wykonana z polipropylenu i łączona przy użyciu technologii spawania gorącym gazem. Rezultatem są mocne, jednorodne i długotrwale szczelne połączenia. |
 |
Odpływ kondensatu 1/2" Odpływ kondensatu jest obsługiwany przez złączkę gwintowaną 1/2". W wariancie C02 odpływ kondensatu jest poprowadzony przez drzwiczki serwisowe. |
 |
Zmienność króćców przyłączeniowych RECUBOX® OPEN można zamówić w różnych konfiguracjach rozmieszczenia króćców przyłączeniowych w zależności od konkretnej instalacji. |
 |
Łatwa instalacja Jednostka jest gotowa do montażu w przestrzeni technicznej i podłączenia do zewnętrznych wentylatorów kanałowych, systemów sterowania i innych elementów systemu HVAC. |
Szczelność i dostęp serwisowy
Szczelność obudowy ma kluczowe znaczenie dla wydajnego odzysku ciepła. RECUBOX® jest wyposażony w masywne regulowane klamry, które pozwalają na precyzyjne dostrojenie docisku pokrywy do uszczelki. W rezultacie urządzenie nie zasysa fałszywego powietrza i działa z maksymalną możliwą wydajnością.
W nieizolowanej wersji RECUBOX® uszczelnienie i mocowanie pokrywy odbywa się za pomocą śrub i nitonakrętek zamiast klamer.
Wybór trzech wymienników entalpicznych
Entalpiczny RECUBOX® OPEN ERV 03/100 może być wyposażony w trzy typy entalpicznych wymienników przeciwprądowych.
Każdy z wymienników oferuje inną technologię, konstrukcję strukturalną i stosunek ceny do wydajności. Dzięki temu RECUBOX® można dostosować do specyficznych wymagań projektu – od ekonomicznego rozwiązania do najwyższej klasy technologii METALPIC.
Wybór wymiennika dokonywany jest podczas procesu zamawiania.
|

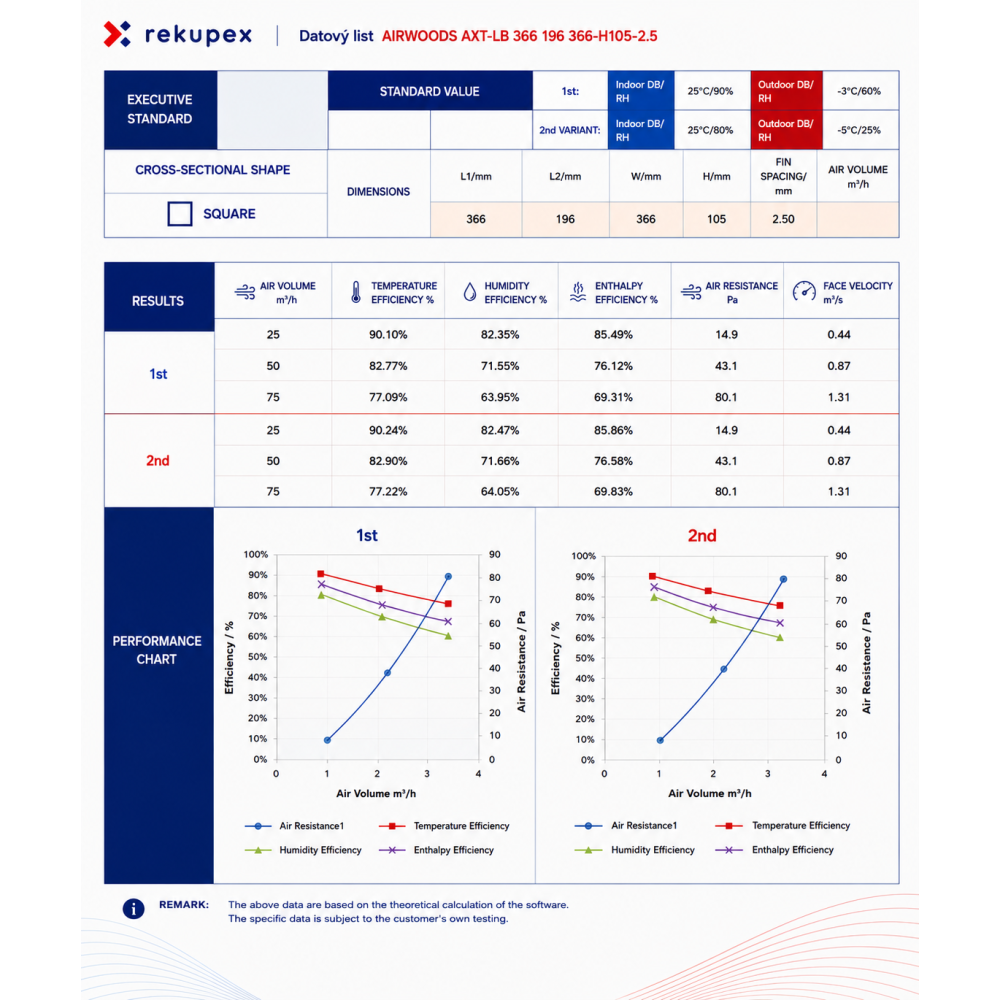

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpiczny wymiennik przeciwprądowy o bardzo dobrym stosunku ceny do wydajności. Odpowiednie rozwiązanie dla projektów, w których wymagana jest funkcja entalpiczna, kompaktowa budowa i ekonomiczna przystępność.
Praktyczny wybór dla przystępnej cenowo rekuperacji entalpicznej. |
|

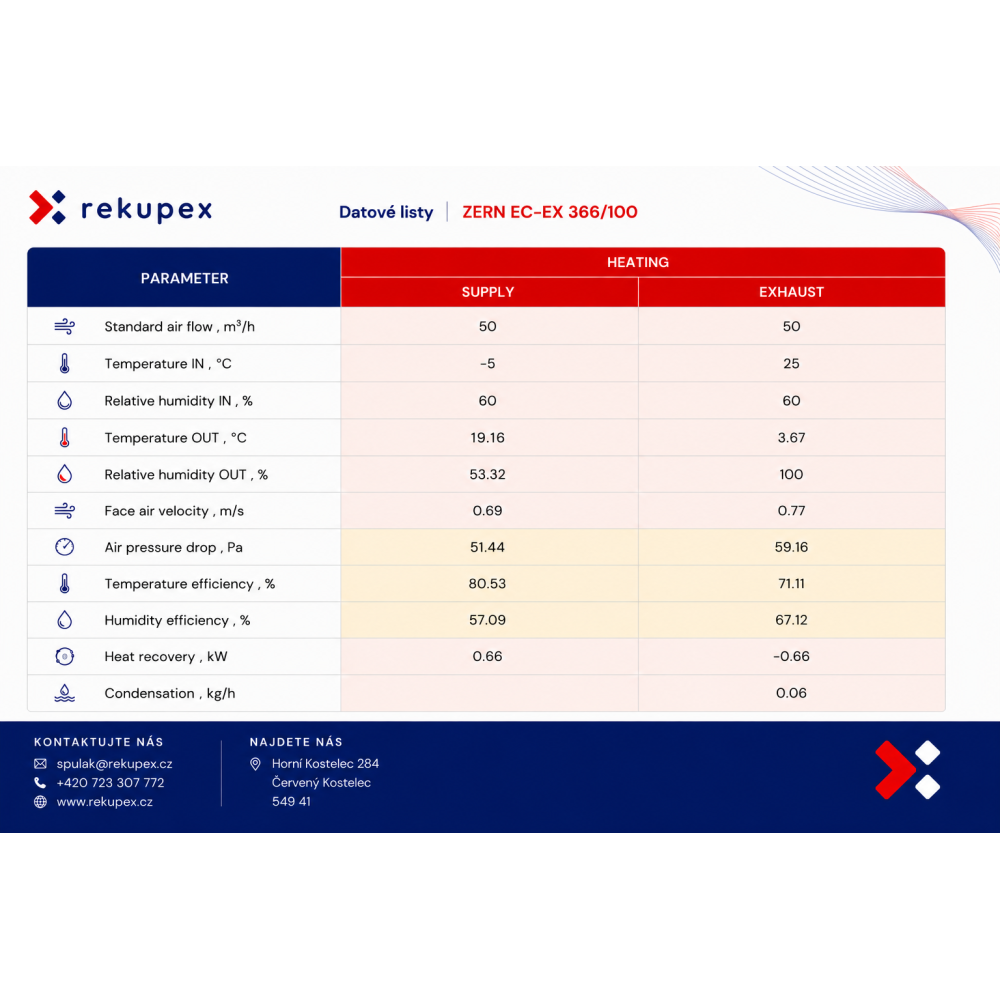

ZERN ENGINEERING EC-EX 366-100 Wymiennik entalpiczny producenta ZERN ENGINEERING o solidnej konstrukcji i sprawdzonej technologii odzysku ciepła i wilgoci.
Odpowiednie rozwiązanie dla klientów poszukujących solidnego i długotrwale stabilnego wariantu entalpicznego. |
Karta katalogowa |

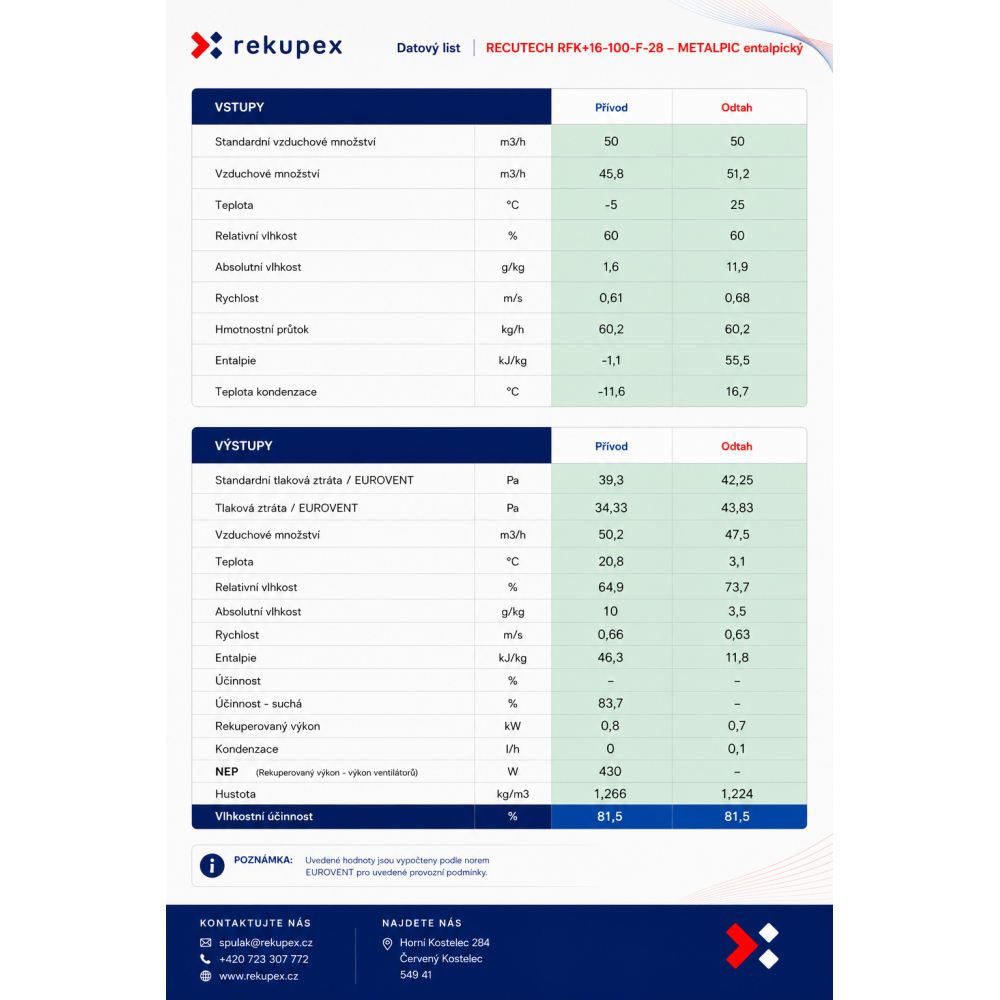

RECUTECH RFK+16-100-F-28 – METALPIC entalpiczny Najwyższej klasy wymiennik entalpiczny czeskiego producenta RECUTECH z nowoczesną technologią METALPIC. Jest to najbardziej zaawansowany wariant dla klientów, którzy chcą uzyskać maksymalny poziom technologiczny, niskie spadki ciśnienia i długoterminową trwałość.
Zalecany wybór dla najbardziej wymagających zastosowań, gdzie nacisk kładzie się na wydajność, komfort i jakość wykonania. |
Dzięki solidnej konstrukcji, wysokiej jakości i bezpieczeństwu higienicznemu, nasze RECUBOXY® są częścią wielu projektów w ČVUT (Czeski Uniwersytet Techniczny), w tym unikalnego systemu S.A.W.E.R., który UCEEB opracowuje w celu pozyskiwania wody pitnej z powietrza.
12 lat gwarancji na szczelność obudowy
Oferujemy ponadstandardową 12-letnią gwarancję na szczelność obudowy jednostek RECUBOX®.
Obudowa jest wykonana z wysokiej jakości polipropylenu i łączona przy użyciu technologii spawania gorącym gazem, co tworzy jednorodne, mocne i długotrwale stabilne połączenia bez ryzyka degradacji.
W przeciwieństwie do konstrukcji wykorzystujących połączenia klejone, taśmy uszczelniające lub kombinacje różnych materiałów, RECUBOX® zachowuje swoją szczelność i odporność mechaniczną nawet po wielu latach pracy.
Izolacja i konstrukcja dwupłaszczowa
 |
RECUBOX® można zamówić w kilku wariantach izolacji:
W wersji dwupłaszczowej izolacja jest hermetycznie zamknięta pomiędzy dwiema obudowami. Oprócz samego izolatora, powstaje więc kolejna solidna obudowa z polipropylenu. Rezultatem jest bardzo trwała konstrukcja, stabilna w dłuższej perspektywie i odpowiednia nawet do bardziej wymagających przestrzeni technicznych. |
Prezentacja wideo RECUBOX®
Zapoznaj się z filozofią i budową systemu RECUBOX®.
Film przedstawia podstawowe zasady konstrukcji, modułowości, higieny i dostępu serwisowego.
Przykład podłączenia w domu jednorodzinnym
Przykład podłączenia RECUBOX® OPEN w domu jednorodzinnym.
Kliknij na schemat, aby powiększyć.
Połączenie ze sterownikiem REX EC i wentylatorami EC
Demonstracja okablowania z wentylatorami EC i sterownikiem RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 jest przeznaczony do użytku z zewnętrznymi wentylatorami kanałowymi.
Warianty rozmieszczenia króćców przyłączeniowych
Wybór wariantu dokonywany jest podczas procesu składania zamówienia.
Wymiary podano bez izolacji. W przypadku wersji izolowanej należy wziąć pod uwagę zwiększenie wymiarów.
Jeśli konieczne jest dostosowanie wymiarów, na przykład z powodu większych króćców przyłączeniowych lub specyficznych wymagań instalacyjnych, poinformujemy o tym po złożeniu zamówienia.
 |
A01 Wymiennik na szerokiej tacy, 4 króćce na boki Wymiary: 441 (A) × 441 (B) × 165 (C) mm – szerokość × wysokość × głębokość |
 |
B01 Wymiennik na wąskiej tacy, 4 króćce na boki Wymiary: 441 (A) × 441 (B) × 165 (C) mm – wysokość × szerokość × głębokość |
 |
A02 Wymiennik na szerokiej tacy, 2 króćce w górę, 2 króćce na boki Wymiary: 441 (A) × 441 (B) × 165 (C) mm – szerokość × wysokość × głębokość |
 |
B02 Wymiennik na wąskiej tacy, 2 króćce w górę, 2 króćce na boki Wymiary: 441 (A) × 441 (B) × 165 (C) mm – wysokość × szerokość × głębokość |
 |
C01 Wymiennik na przedniej powierzchni, 4 króćce w górę Wymiary: 441 (A) × 265 (B) × 441 (C) mm – szerokość × głębokość × wysokość |
 |
C02 Wymiennik na przedniej powierzchni, 4 króćce na boki na tej samej wysokości Wymiary: 441 (A) × 165 (B) × 441 (C) mm – szerokość × głębokość × wysokość Wariant ten jest odpowiedni do sufitów podwieszanych, z których wymiennik i filtry wysuwają się z RECUBOX® w kierunku podłogi. Odpływ kondensatu znajduje się na drzwiczkach i należy go odłączyć przed przystąpieniem do czynności serwisowych. |
 |
Nie wahaj się z nami skontaktować w przypadku swoich specyficznych wymagań. Produkujemy RECUBOXY® na zamówienie i w wielu przypadkach możemy dostosować orientację lub lokalizację króćców zgodnie z konkretną instalacją. |
Zalecane wentylatory
RECUBOX® OPEN HRV 03/100 jest przeznaczony do użytku z zewnętrznymi wentylatorami kanałowymi.
Dla optymalnej wydajności zalecamy wentylatory o parametrach podobnych do:
Wentylatory nie znajdują się wewnątrz urządzenia. Entalpiczny RECUBOX® OPEN HRV 03/100 nie posiada konstrukcji VENT-READY.
 |
Możliwość zamówienia wentylatorów AFL EC CONSTANT FLOW Dla RECUBOX® OPEN HRV 03/100 istnieje również możliwość dostarczenia na zamówienie obudowy kanałowej do montażu wentylatorów AFL EC CONSTANT FLOW. Wentylatory AFL EC CONSTANT FLOW dla RECUBOX® Ogromną zaletą technologii CONSTANT FLOW jest zdolność wentylatorów do automatycznego reagowania na zmiany spadków ciśnienia w systemie i regulacji prędkości tak, aby utrzymać stabilny przepływ powietrza w dłuższej perspektywie. Ponadto wentylatory bardzo dobrze sprawdzają się w inteligentnych domach – dzięki sterowaniu 0–10 V można je łatwo podłączyć do m.in. Loxone, Home Assistant i innych inteligentnych systemów. |
Regulacja i sterowanie systemem
Regulacja i sterowanie RECUBOX® mogą być realizowane na wiele sposobów, w zależności od rodzaju użytych wentylatorów i wymagań konkretnej instalacji.
Ogromną zaletą systemu modułowego jest to, że nie jest się zdanym na jeden konkretny system sterowania. Sterowanie może być zaprojektowane po prostu dla niewymagających zastosowań lub jako część inteligentnego domu lub zaawansowanego systemu wentylacji.
| Wentylatory AC |
Proste i ekonomiczne sterowanie w niewymagających zastosowaniach. Dla wentylatorów AC można użyć np. sterowania za pomocą zegara czasowego w stylu 0/1 – włączony / wyłączony. Pracę wentylatorów można również regulować za pomocą regulatorów triakowych. |
| Wentylatory EC |
Nowoczesne, ekonomiczne i bardzo dobrze kontrolowalne rozwiązanie. W przypadku zastosowania wentylatorów EC, ich wydajność może być płynnie sterowana za pomocą sygnału DC 0–10 V. Do sterowania wentylatorami EC można użyć np. naszego sterownika RekupeX REX EC: REX EC – sterownik do zestawów rekuperacyjnych z wentylatorami EC Możliwe jest również użycie innego sterownika EC lub bezpośredniego połączenia z inteligentnym domem, takim jak Loxone lub Home Assistant. |
100% BY-PASS
RECUBOX® może być również dostarczony w wariancie ze w 100% mechanicznym BY-PASSem.
System ten w jednej chwili zamyka przejście świeżego powietrza przez wymiennik, a jednocześnie otwiera kanał obejściowy za wymiennikiem.
Zaletą jest to, że nawet przy aktywnym BY-PASSie powietrze pozostaje filtrowane przez ten sam filtr, co podczas normalnej pracy przez wymiennik.
Wymiary końcowe wersji z BY-PASSem
Zintegrowany 100% BY-PASS jest umieszczony za wymiennikiem i tworzy oddzielny kanał obejściowy dla dopływu świeżego powietrza.
W przypadku wersji ze zintegrowanym BY-PASSem należy zatem wziąć pod uwagę zwiększenie ostatecznych wymiarów urządzenia RECUBOX®. Głębokość urządzenia wzrasta w przybliżeniu o wymiar kołnierza przyłączeniowego, a w zależności od konkretnej konfiguracji może również wzrosnąć szerokość urządzenia.
Ostateczny wymiar RECUBOX® ze zintegrowanym 100% BY-PASSem zawsze zależy od wybranego wariantu króćców, rozmiaru kołnierzy przyłączeniowych, orientacji urządzenia i konkretnych wymagań instalacyjnych.
Sterowanie BY-PASSem
Sterowanie BY-PASSem odbywa się za pomocą wału DN14, który jest wyprowadzony z RECUBOX® na jego zewnętrzną ścianę.
W wersji podstawowej jest on wyposażony w uchwyt do sterowania ręcznego, który można łatwo zastąpić serwomotorem. Mocuje się go za pomocą śruby do płyty instalacyjnej przymocowanej czterema śrubami metrycznymi.
Do czego służy BY-PASS?
BY-PASS w RECUBOX® służy do tego, aby w określonych sytuacjach umożliwić przepływ powietrza z pominięciem wymiennika ciepła bez przekazywania ciepła.
Najczęściej jest on wykorzystywany latem: jeśli w nocy na zewnątrz jest chłodniej niż w domu, rekuperator otwiera BY-PASS, a chłodne powietrze zewnętrzne przepływa bezpośrednio do wnętrza bez ogrzewania przez powietrze wywiewane. Dzięki temu możliwe jest naturalne nocne chłodzenie budynku, a to za pomocą przefiltrowanego powietrza, co jest ważne np. dla alergików.
Drugim ważnym zastosowaniem jest ochrona wymiennika przed zamarzaniem. Przy bardzo niskich temperaturach zewnętrznych system sterowania może tymczasowo otworzyć BY-PASS, co powoduje rozmrożenie wymiennika i zapobiega jego uszkodzeniu.
Mówiąc prościej: BY-PASS to "obejście" wymiennika ciepła, które pozwala w inteligentny sposób kontrolować, kiedy ciepło ma być przekazywane, a kiedy nie.
Dzięki modułowej koncepcji RECUBOX® można wybrać dokładnie taki poziom kontroli, jakiego potrzebuje dany projekt – od prostego włączania i wyłączania po w pełni zintegrowane sterowanie w inteligentnym domu.
Opis
- Długość gwarancji
- 36 miesięcy
- Certyfikacja EUROVENT:
- TAK (wymiennik)
- Materiał powłoki
- PP-H
- Maksymalna różnica ciśnień między wlotem i wylotem [Pa]:
- 800
- Najwyższa wydajność na wyjściu [m3/godz.]:
- 0 -250
- Średnica [mm]
- Od 90 do 125 (opcjonalnie)
- Wymiary Recubox [mm]:
- Wymiary: 529x329x274
- Grubość materiału obudowy [mm]:
- 5
- Temperatura powietrza transportowanego wymiennikiem AL [°C]:
- Od -40 do +80
- Grubość izolacji [mm]:
- 30 lub 50 mm
- Współczynnik przewodzenia ciepła materiału izolacyjnego [W/mK]:
- 0,036
- Vyjmutelný výměník
- NIE
