RECUBOX® OPEN ERV 03/100 enthalpique - 140 m³/h (échangeur enthalpique en caisson, caisson ERV, unité de récupération d'énergie)
Le RECUBOX® OPEN ERV 03/100 est le plus petit RECUBOX® ouvrable pour un débit allant jusqu'à 140 m³/h. Avec une hauteur de seulement 165 mm, il est idéal pour les faux-plafonds bas et les petits espaces. Il offre un rendement allant jusqu'à 95 %, une fabrication sur mesure en République tchèque, des piquages variables et une garantie de 12 ans sur l'étanchéité du caisson.
RECUBOX® OPEN ERV 03/100 enthalpique – caisson de récupération de chaleur compact pour les faux plafonds bas
Le RECUBOX® OPEN ERV 03/100 enthalpique est le plus petit RECUBOX® enthalpique avec une porte de service et des filtres intégrés de classe M5. Il s'agit d'un échangeur de récupération de chaleur en caisson compact, extrêmement durable et hygiéniquement propre, conçu pour la récupération de chaleur de l'air modulaire moderne.
Contrairement à un échangeur de récupération de chaleur standard, la variante enthalpique peut transférer non seulement la chaleur, mais aussi une partie de l'humidité de l'air extrait vers l'air frais fourni. Le résultat est un environnement intérieur plus confortable, en particulier pendant la saison hivernale où l'air intérieur est souvent trop sec.
La version OPEN est conçue pour faciliter l'accès à l'entretien, simplifier le retrait de l'échangeur et permettre l'inspection régulière, le nettoyage et le remplacement du tissu filtrant.

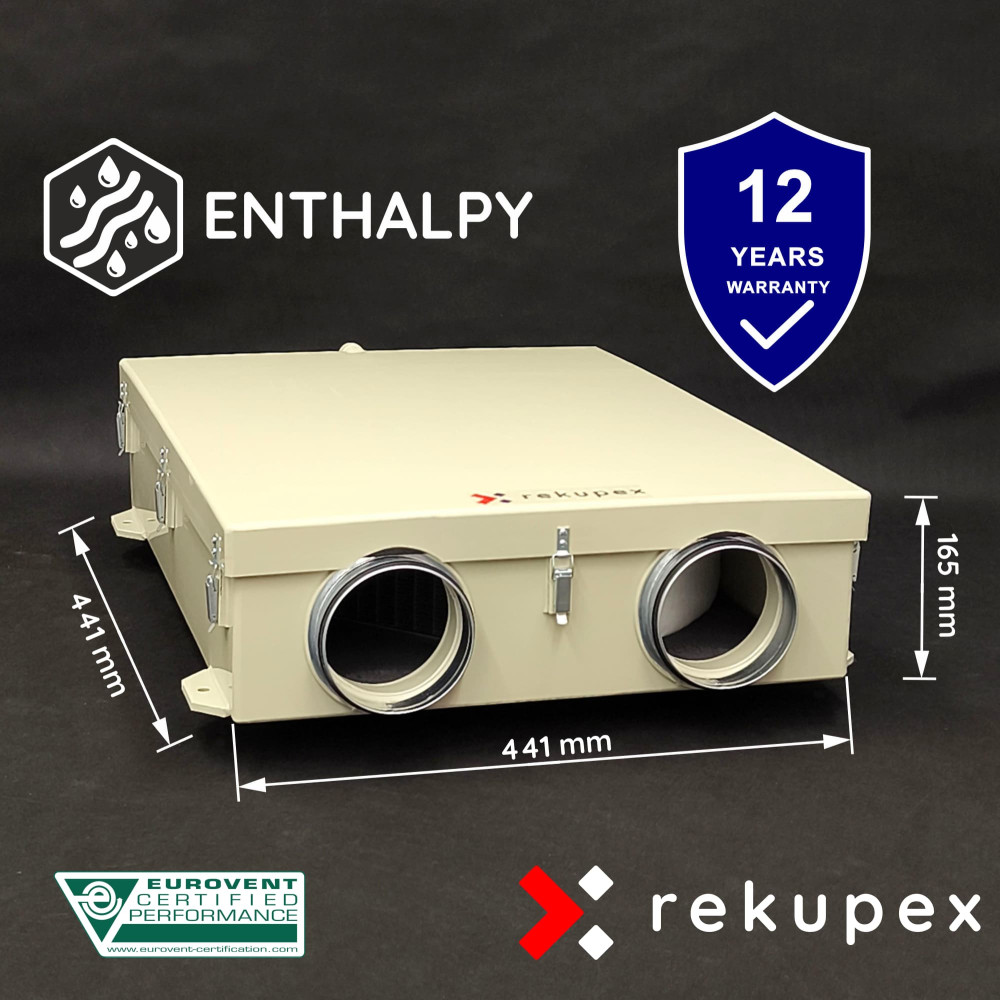

Grâce à ses dimensions exceptionnellement réduites de 441 × 441 × 165 mm, c'est la solution idéale pour les faux plafonds bas, les petits appartements, les studios, les projets de mini-maisons, les toilettes, les installations sanitaires, les locaux techniques avec un espace limité et les systèmes de CVC décentralisés.
La hauteur de seulement 165 mm permet une installation même là où les unités de récupération de chaleur classiques ne peuvent tout simplement pas être utilisées.
Paramètres principaux :
- débit volumétrique jusqu'à 140 m³/h,
- efficacité de la récupération de chaleur jusqu'à 95%, et de l'humidité jusqu'à 75%,
- hauteur de construction de seulement 165 mm,
- filtres M5 intégrés,
- faibles pertes de charge,
- fonctionnement silencieux,
- convient même pour les faux plafonds très bas.
Fabrication sur mesure en République tchèque. Nous fabriquons les RECUBOXY® entièrement en République tchèque selon les exigences exactes de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de SIMONA AG et la technologie professionnelle de soudage au gaz chaud sur l'équipement Leister AG.
 |
 |
 |
Chaque RECUBOX® est créé comme un produit technique fabriqué honnêtement – en mettant l'accent sur la précision, l'étanchéité, la longue durée de vie et la capacité de s'adapter à une installation spécifique.
Pourquoi choisir la récupération de chaleur enthalpique ?
Un échangeur enthalpique ne crée pas d'humidité, mais il peut restituer une partie de l'humidité de l'air extrait vers l'intérieur. Cela permet d'atténuer le dessèchement excessif de l'air intérieur pendant la saison de chauffage.
En fonctionnement normal, l'humidité intérieure n'augmentera pas immédiatement. L'échangeur enthalpique fonctionne progressivement – l'humidité est restituée en continu et l'effet final dépend de la maison spécifique, du régime de ventilation, de la température extérieure, de l'humidité de l'air extrait et du pouvoir absorbant des matériaux de construction.
Le résultat pratique est un climat intérieur plus agréable, une sensation d'air moins sec, un plus grand confort de vie, et en même temps le maintien d'un renouvellement d'air hygiénique.
Principaux avantages de l'unité RECUBOX® OPEN HRV 03/100
 |
Retrait facile de l'échangeur L'échangeur peut être facilement glissé hors de l'unité RECUBOX® OPEN par la porte de service. Cela rend l'entretien nettement plus confortable qu'avec des boîtes de récupération de chaleur fermées. |
 |
Filtres M5 intégrés Dans sa conception de base, l'unité est équipée de tissus filtrants de classe M5. Les filtres protègent l'échangeur contre l'encrassement et contribuent à un climat sain dans votre maison. Ils sont facilement accessibles par la porte de service. |
 |
Hygiène maximale La conception de service OPEN vous permet de retirer l'échangeur, de vérifier l'espace interne de l'unité et d'effectuer le nettoyage si nécessaire. C'est essentiel pour le fonctionnement de la récupération de chaleur hygiénique à long terme. |
 |
Étanchéité mécanique sans colle L'échangeur est scellé mécaniquement dans l'unité à l'aide d'un joint dans une rainure. Nous n'utilisons pas de rubans adhésifs ou de colles qui pourraient se dégrader avec le temps. |
 |
Sans vis, rivets et colles Le boîtier du RECUBOX® est en polypropylène et assemblé à l'aide de la technologie de soudage au gaz chaud. Le résultat : des joints solides, homogènes et étanches à long terme. |
 |
Drain de condensat 1/2" L'évacuation des condensats est gérée par un raccord fileté 1/2". Dans la variante C02, l'évacuation des condensats passe par la porte de service. |
 |

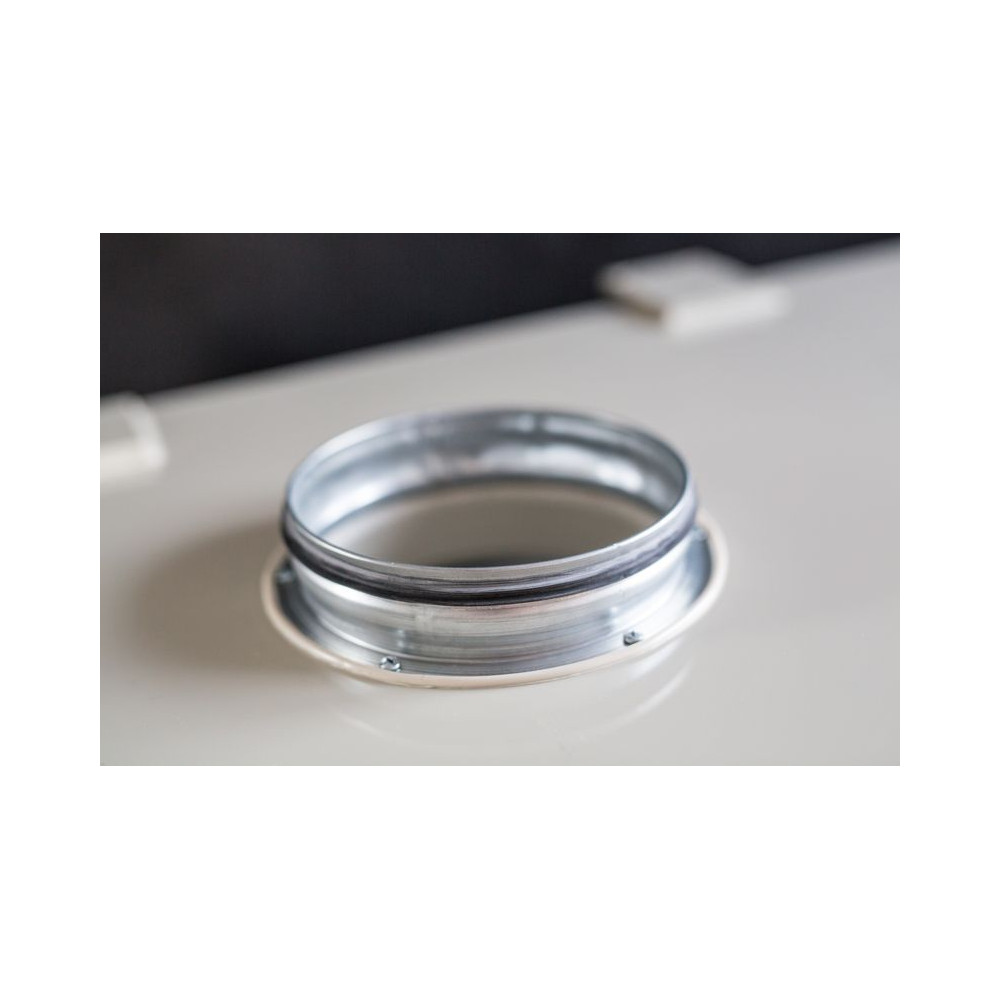

Variabilité des embouts de raccordement RECUBOX® OPEN peut être commandé dans différentes configurations pour le placement des embouts de raccordement en fonction de l'installation spécifique. |
 |
Installation facile L'unité est prête à être montée dans un espace technique et connectée à des ventilateurs de conduits externes, à des systèmes de contrôle et à d'autres éléments du système de CVC. |
Étanchéité et accès pour l'entretien

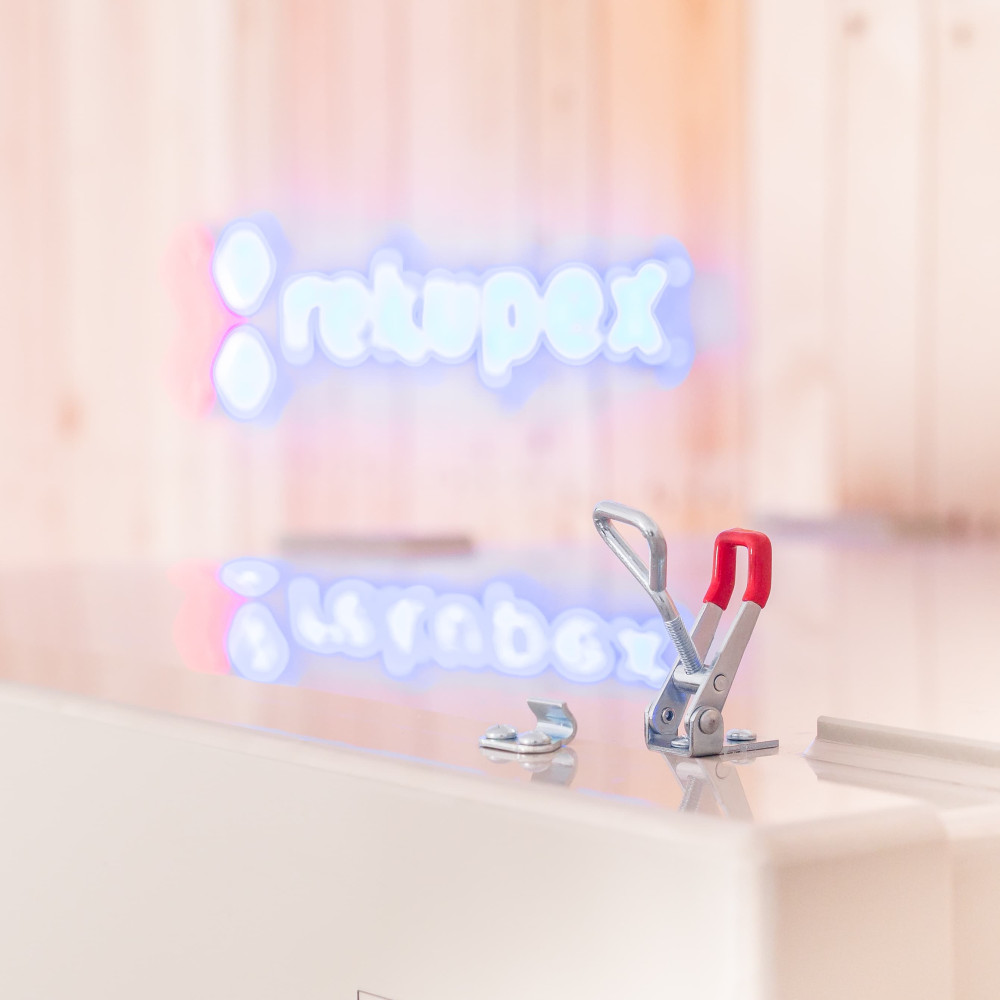

L'étanchéité du boîtier est cruciale pour une récupération efficace de la chaleur. RECUBOX® est équipé de boucles réglables massives qui permettent d'ajuster finement la pression du couvercle contre le joint. En conséquence, l'unité n'aspire pas de fausse air et fonctionne avec l'efficacité maximale possible.
Dans la version non isolée du RECUBOX®, l'étanchéité et la fixation du couvercle sont assurées par des vis et des écrous à sertir aveugles au lieu de boucles.
Un choix de trois échangeurs enthalpiques

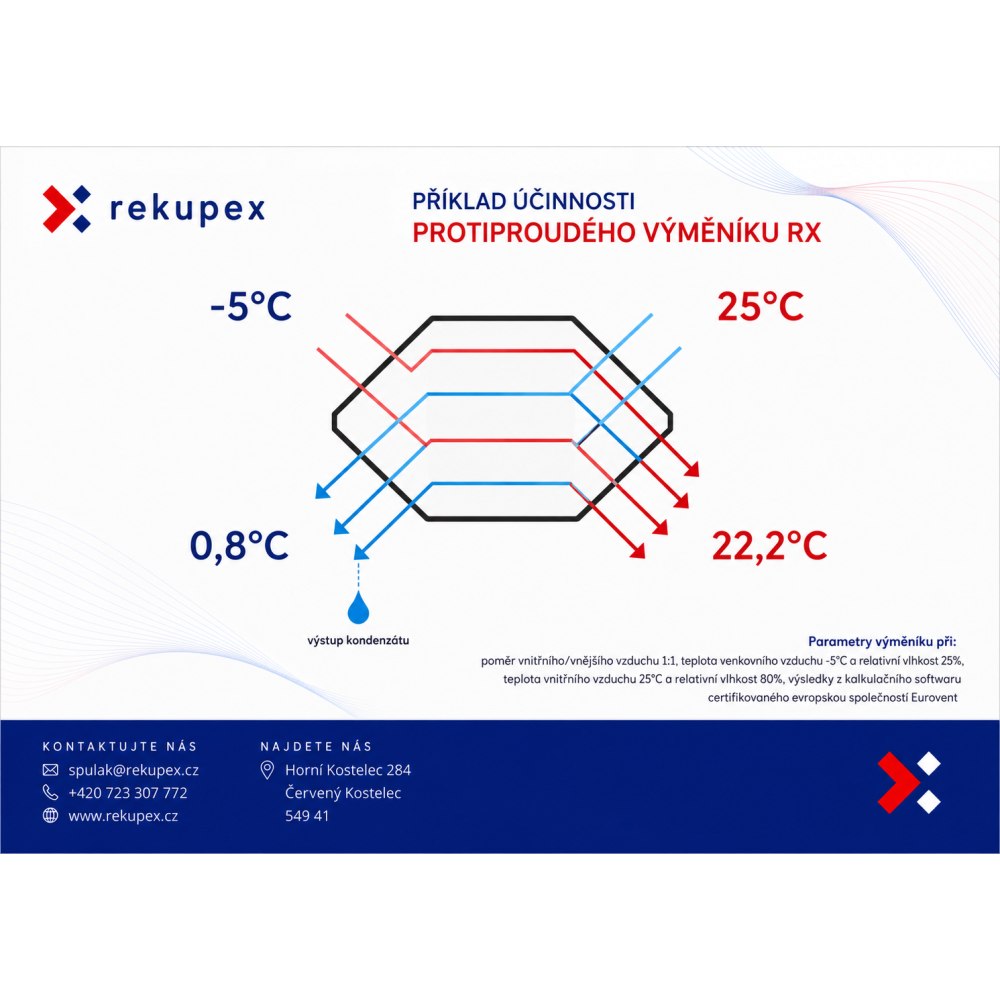

Le RECUBOX® OPEN ERV 03/100 enthalpique peut être équipé de trois types d'échangeurs enthalpiques à contre-courant.
Chacun des échangeurs offre une technologie, une conception structurelle et un rapport qualité/prix différents. Grâce à cela, le RECUBOX® peut être adapté aux exigences spécifiques du projet – d'une solution économique à la technologie de pointe METALPIC.
Le choix de l'échangeur s'effectue lors du processus de commande.
|

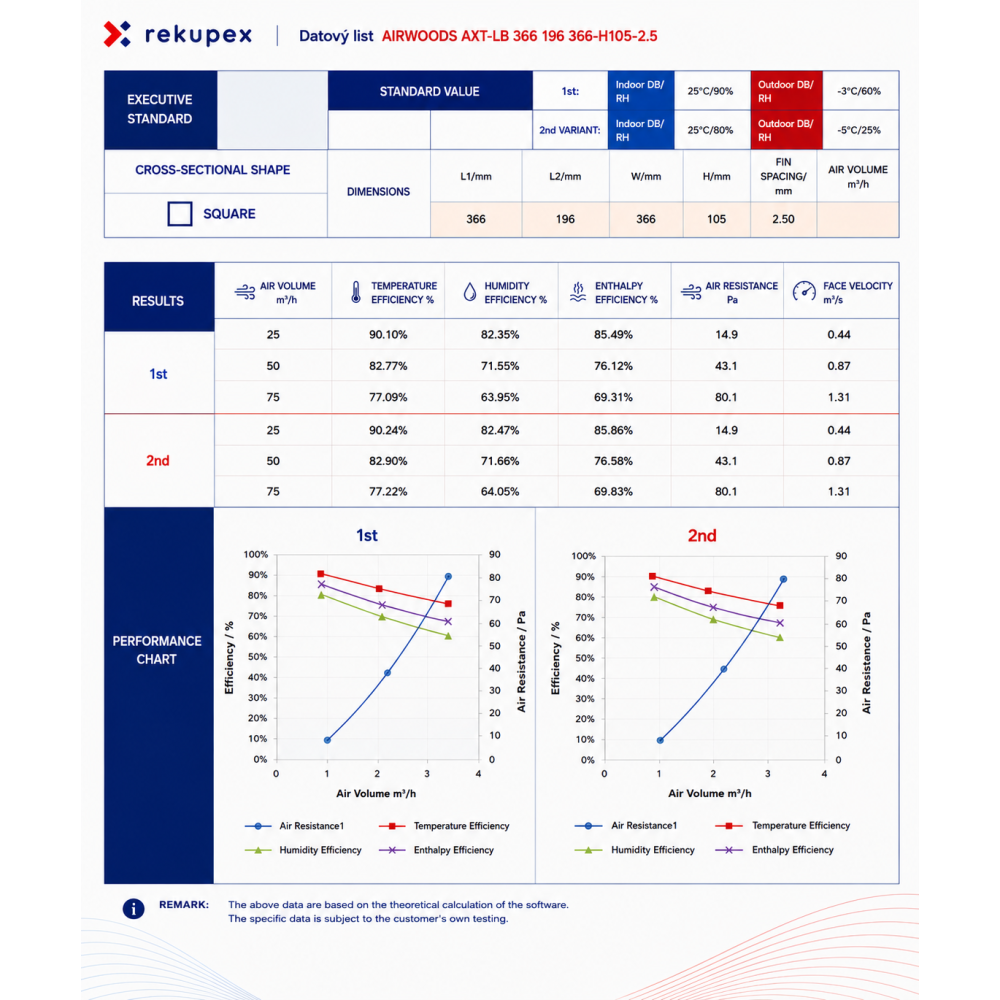

AIRWOODS AXT-LB 366 196 366-H105-2.5 Un échangeur enthalpique à contre-courant avec un très bon rapport qualité/prix. Une solution appropriée pour les projets où une fonction enthalpique, une conception compacte et un prix abordable sont requis.
Un choix pratique pour une récupération de chaleur enthalpique abordable. |
|

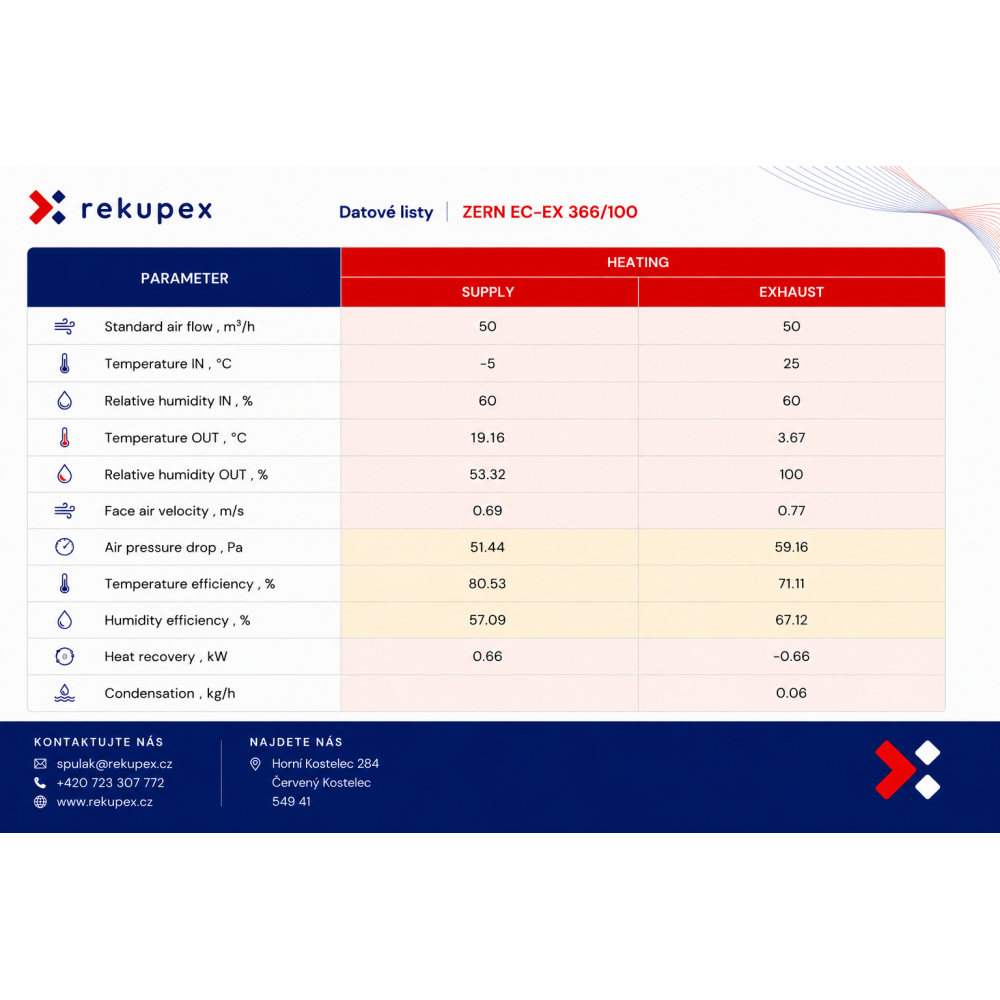

ZERN ENGINEERING EC-EX 366-100 Un échangeur enthalpique du fabricant ZERN ENGINEERING avec une construction robuste et une technologie éprouvée pour la récupération de la chaleur et de l'humidité.
Une solution appropriée pour les clients à la recherche d'une variante enthalpique solide et stable à long terme. |
Fiche technique |

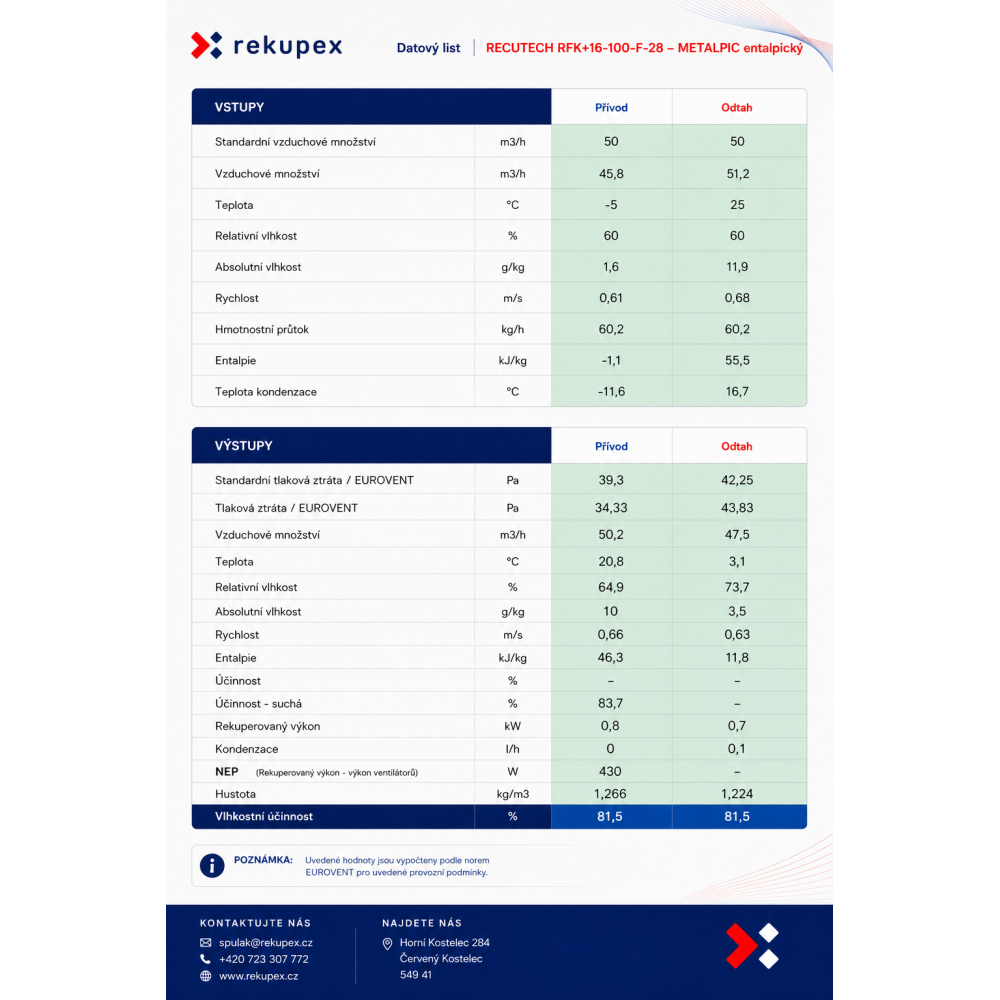

RECUTECH RFK+16-100-F-28 – METALPIC enthalpique Un échangeur enthalpique haut de gamme du fabricant tchèque RECUTECH avec la technologie moderne METALPIC. Il s'agit de la variante la plus avancée pour les clients qui souhaitent un niveau technologique maximal, de faibles pertes de charge et une durabilité à long terme.
Le choix recommandé pour les applications les plus exigeantes où l'accent est mis sur l'efficacité, le confort et la qualité de fabrication. |
Grâce à leur conception robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOXY® font partie d'un certain nombre de projets à l'Université technique tchèque (ČVUT), y compris le système unique S.A.W.E.R., que UCEEB développe pour obtenir de l'eau potable à partir de l'air.
Garantie de 12 ans sur l'étanchéité du boîtier
Nous offrons une garantie supérieure aux normes de 12 ans sur l'étanchéité à l'air du boîtier des unités RECUBOX®.
Le boîtier est fabriqué en polypropylène de haute qualité et assemblé à l'aide de la technologie de soudage au gaz chaud, ce qui crée des joints homogènes, solides et stables à long terme sans risque de dégradation.
Contrairement aux conceptions utilisant des joints collés, des rubans d'étanchéité ou des combinaisons de différents matériaux, le RECUBOX® conserve son étanchéité à l'air et sa résistance mécanique même après de nombreuses années de fonctionnement.
Isolation et conception à double paroi
 |
Le RECUBOX® peut être commandé dans plusieurs variantes d'isolation :
Dans la version à double paroi, l'isolation est hermétiquement scellée entre deux enveloppes. En plus de l'isolant lui-même, une autre enveloppe robuste en polypropylène est créée. Le résultat est une construction très durable, stable à long terme et adaptée aux espaces techniques les plus exigeants. |
Présentation vidéo du RECUBOX®
Jetez un œil à la philosophie et à la construction du système RECUBOX®.
La vidéo montre les principes de base de la construction, de la modularité, de l'hygiène et de l'accès pour l'entretien.

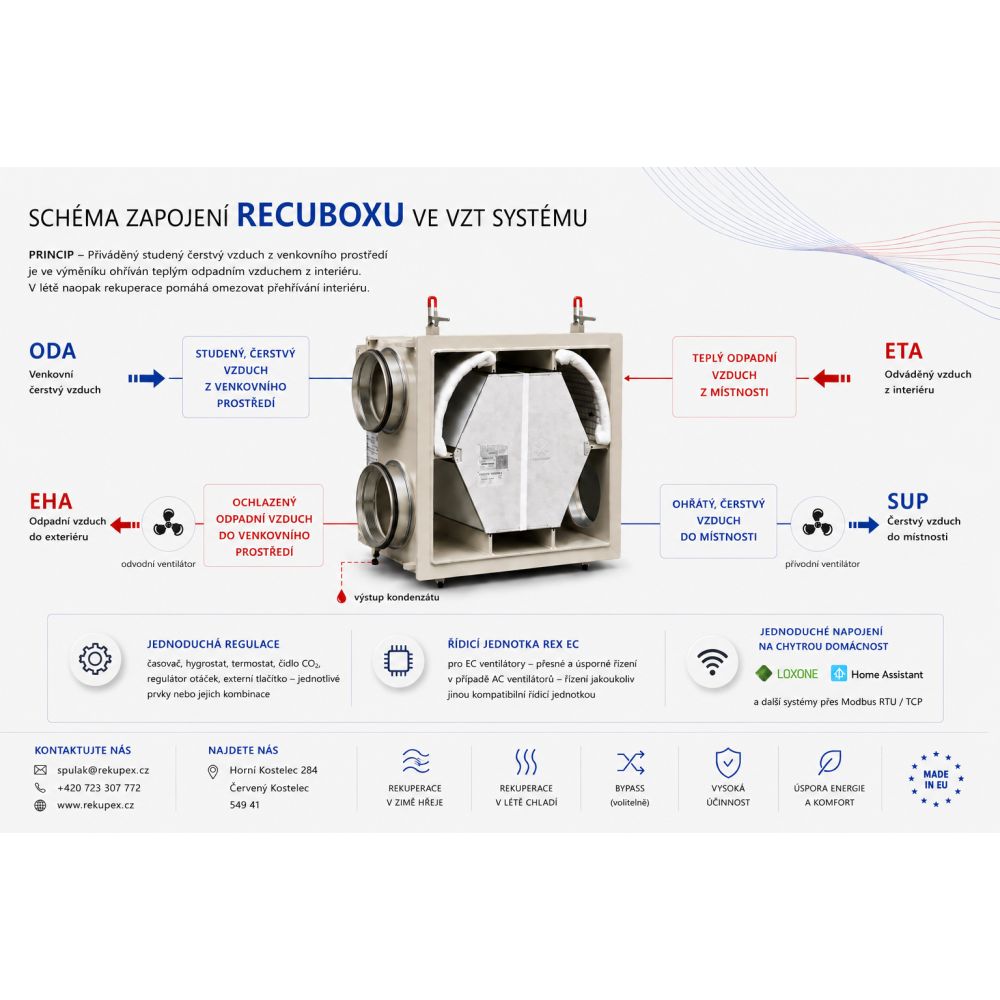

Exemple de raccordement dans une maison individuelle
Exemple d'une connexion RECUBOX® OPEN dans une maison unifamiliale.
Cliquez sur le schéma pour l'agrandir.
Raccordement avec la commande REX EC et les ventilateurs EC
Démonstration du câblage avec les ventilateurs EC et la commande RekupeX REX EC.
Le RECUBOX® OPEN HRV 03/100 est conçu pour être utilisé avec des ventilateurs de conduits externes.
Variantes de placement des embouts de raccordement
Le choix de la variante se fait lors du processus de commande.
Les dimensions sont données sans isolation. Dans le cas de la version isolée, il faut tenir compte d'une augmentation des dimensions.
S'il est nécessaire d'ajuster les dimensions, par exemple en raison de raccords plus grands ou d'une exigence d'installation spécifique, nous vous en informerons après la commande.
 |
A01 Échangeur sur un plateau large, 4 embouts sur les côtés Dimensions: 441 (A) × 441 (B) × 165 (C) mm – largeur × hauteur × profondeur |
 |
B01 Échangeur sur un plateau étroit, 4 embouts sur les côtés Dimensions: 441 (A) × 441 (B) × 165 (C) mm – hauteur × largeur × profondeur |
 |
A02 Échangeur sur un plateau large, 2 embouts vers le haut, 2 embouts vers les côtés Dimensions: 441 (A) × 441 (B) × 165 (C) mm – largeur × hauteur × profondeur |
 |
B02 Échangeur sur un plateau étroit, 2 embouts vers le haut, 2 embouts vers les côtés Dimensions: 441 (A) × 441 (B) × 165 (C) mm – hauteur × largeur × profondeur |
 |
C01 Échangeur sur la face avant, 4 embouts vers le haut Dimensions: 441 (A) × 265 (B) × 441 (C) mm – largeur × profondeur × hauteur |
 |
C02 Échangeur sur la face avant, 4 embouts vers les côtés à la même hauteur Dimensions: 441 (A) × 165 (B) × 441 (C) mm – largeur × profondeur × hauteur Cette variante convient à un plafond suspendu où l'échangeur et les filtres glissent hors du RECUBOX® vers le sol. L'évacuation des condensats est située sur la porte et doit être déconnectée avant les interventions d'entretien. |
 |
N'hésitez pas à nous contacter avec vos besoins spécifiques. Nous fabriquons les RECUBOXY® sur commande et dans de nombreux cas, nous pouvons ajuster l'orientation ou l'emplacement des embouts en fonction de l'installation spécifique. |
Ventilateurs recommandés
Le RECUBOX® OPEN HRV 03/100 est destiné à être utilisé avec des ventilateurs de conduits externes.
Pour des performances optimales, nous recommandons des ventilateurs avec des paramètres similaires à:
Les ventilateurs ne sont pas situés à l'intérieur de l'unité. Le RECUBOX® OPEN HRV 03/100 enthalpique n'a pas une conception VENT-READY.
 |
Possibilité de commander des ventilateurs AFL EC CONSTANT FLOW Pour le RECUBOX® OPEN HRV 03/100, il est également possible de fournir un boîtier de conduit pour le montage de ventilateurs AFL EC CONSTANT FLOW sur commande. Ventilateurs AFL EC CONSTANT FLOW pour RECUBOX® Un énorme avantage de la technologie CONSTANT FLOW est la capacité des ventilateurs à répondre automatiquement aux changements de perte de charge dans le système et à ajuster la vitesse de manière à maintenir un flux d'air stable à long terme. De plus, les ventilateurs sont très adaptés aux maisons intelligentes – grâce au contrôle 0–10 V, ils peuvent être facilement connectés, par exemple, à Loxone, Home Assistant et à d'autres systèmes intelligents. |
Régulation et contrôle du système
La régulation et le contrôle du RECUBOX® peuvent être gérés de nombreuses manières en fonction du type de ventilateurs utilisés et des exigences de l'installation spécifique.
Un grand avantage du système modulaire est que vous n'êtes pas lié à un contrôle spécifique. Le contrôle peut être conçu simplement pour des applications peu exigeantes, ou dans le cadre d'une maison intelligente ou d'un système de ventilation avancé.
| Ventilateurs AC |
Contrôle simple et économique pour des applications peu exigeantes. Pour les ventilateurs AC, vous pouvez utiliser, par exemple, un contrôle via une minuterie dans le style de 0/1 – on / off. Le fonctionnement des ventilateurs peut également être régulé à l'aide de régulateurs triac. |
| Ventilateurs EC |
Solution moderne, économique et très facilement contrôlable. Si vous utilisez des ventilateurs EC, leurs performances peuvent être contrôlées en continu via un signal DC 0–10 V. Pour contrôler les ventilateurs EC, vous pouvez utiliser, par exemple, notre contrôleur RekupeX REX EC: REX EC – contrôleur pour ensembles de récupération de chaleur avec ventilateurs EC Il est également possible d'utiliser un autre contrôleur EC ou une connexion directe à une maison intelligente, comme Loxone ou Home Assistant. |
BY-PASS 100%
RECUBOX® peut également être fourni dans une variante avec un BY-PASS mécanique à 100 %.
Ce système ferme le passage de l'air frais à travers l'échangeur en un instant, et en même temps ouvre un canal de dérivation derrière l'échangeur.
L'avantage est que même avec un BY-PASS actif, l'air reste filtré par le même filtre que pendant le fonctionnement normal à travers l'échangeur.
Dimensions finales de la version avec BY-PASS
Le BY-PASS 100% intégré est situé derrière l'échangeur et crée un canal de dérivation séparé pour l'alimentation en air frais.
Pour les versions avec BY-PASS intégré, il est donc nécessaire de prendre en compte une augmentation des dimensions finales du RECUBOX®. La profondeur de l'unité augmente d'environ la dimension de la bride de connexion, et en fonction de la configuration spécifique, la largeur de l'unité peut également augmenter.
La dimension finale du RECUBOX® avec BY-PASS 100% intégré dépend toujours de la variante d'embouts sélectionnée, de la taille des brides de raccordement, de l'orientation de l'unité et des exigences spécifiques de l'installation.
Contrôle du BY-PASS
La commande du BY-PASS s'effectue via un axe DN14, qui est sorti du RECUBOX® vers sa paroi extérieure.
Dans la version de base, il est équipé d'une poignée de commande manuelle, qui peut être facilement remplacée par un servomoteur. Ceci est ancré par une vis dans une plaque d'installation fixée par quatre vis métriques.
À quoi sert le BY-PASS?
Le BY-PASS dans le RECUBOX® sert à permettre à l'air dans certaines situations de contourner l'échangeur de récupération de chaleur sans transférer de chaleur.
Il est le plus souvent utilisé en été: s'il fait plus frais dehors la nuit qu'à l'intérieur de la maison, la récupération de chaleur ouvre le BY-PASS et l'air extérieur frais pénètre directement à l'intérieur sans être chauffé par l'air extrait. Grâce à cela, un refroidissement nocturne naturel du bâtiment peut se produire, et avec de l'air filtré, ce qui est important par exemple pour les personnes allergiques.
La deuxième utilisation importante est la protection de l'échangeur contre le gel. À des températures extérieures très basses, le système de contrôle peut ouvrir temporairement le BY-PASS, ce qui dégivre l'échangeur et empêche de l'endommager.
En termes simples: Le BY-PASS est une "dérivation" de l'échangeur de récupération de chaleur qui permet un contrôle intelligent du moment où la chaleur doit être transférée et du moment où elle ne le doit pas.
Grâce au concept modulaire du RECUBOX®, vous pouvez choisir exactement le niveau de contrôle dont votre projet a besoin – d'une simple commutation marche/arrêt à un contrôle entièrement intégré dans une maison intelligente.
Fiche technique
- Durée de la garantie
- 36 mois
- Certification EUROVENT :
- OUI (échangeur)
- Matériau de la coque
- PP-H
- Pression différentielle maximale entre l'admission et l'échappement [Pa] :
- 800
- Rendement maximal à la sortie [m3/heure] :
- 0 -250
- Diamètre [mm]
- De 90 à 125 (facultatif)
- Dimensions de la Recubox [mm] :
- 529 x 329 x 274
- Épaisseur du matériau du boîtier [mm] :
- 5
- Température de l'air transporté avec échangeur AL [°C] :
- De -40 à +80
- Épaisseur de l'isolation [mm] :
- 30 ou 50 mm
- Coefficient de conductivité thermique du matériau isolant [W/mK] :
- 0,036
- Échangeur amovible
- NE
