Entalpisk RECUBOX® OPEN ERV 03/100 – kompakt varmegenvindingsboks til lave lofter

Den entalpiske RECUBOX® OPEN ERV 03/100 er den mindste entalpiske RECUBOX® med en servicedør og integrerede filtre af M5-klassen. Det er en kompakt, ekstremt holdbar og hygiejnisk ren indkapslet varmegenvindingsveksler designet til moderne modulær luftvarmegenvinding.

I modsætning til en almindelig varmegenvindingsveksler kan entalpivarianten ikke kun overføre varme, men også en del af fugten fra udsugningsluften tilbage til den tilførte friske luft. Resultatet er et mere behageligt indeklima, især i vintersæsonen, hvor luften indendørs ofte er for tør.

OPEN-versionen er designet til nem serviceadgang, enkel fjernelse af veksleren og mulighed for regelmæssig inspektion, rengøring og udskiftning af filterdugen.

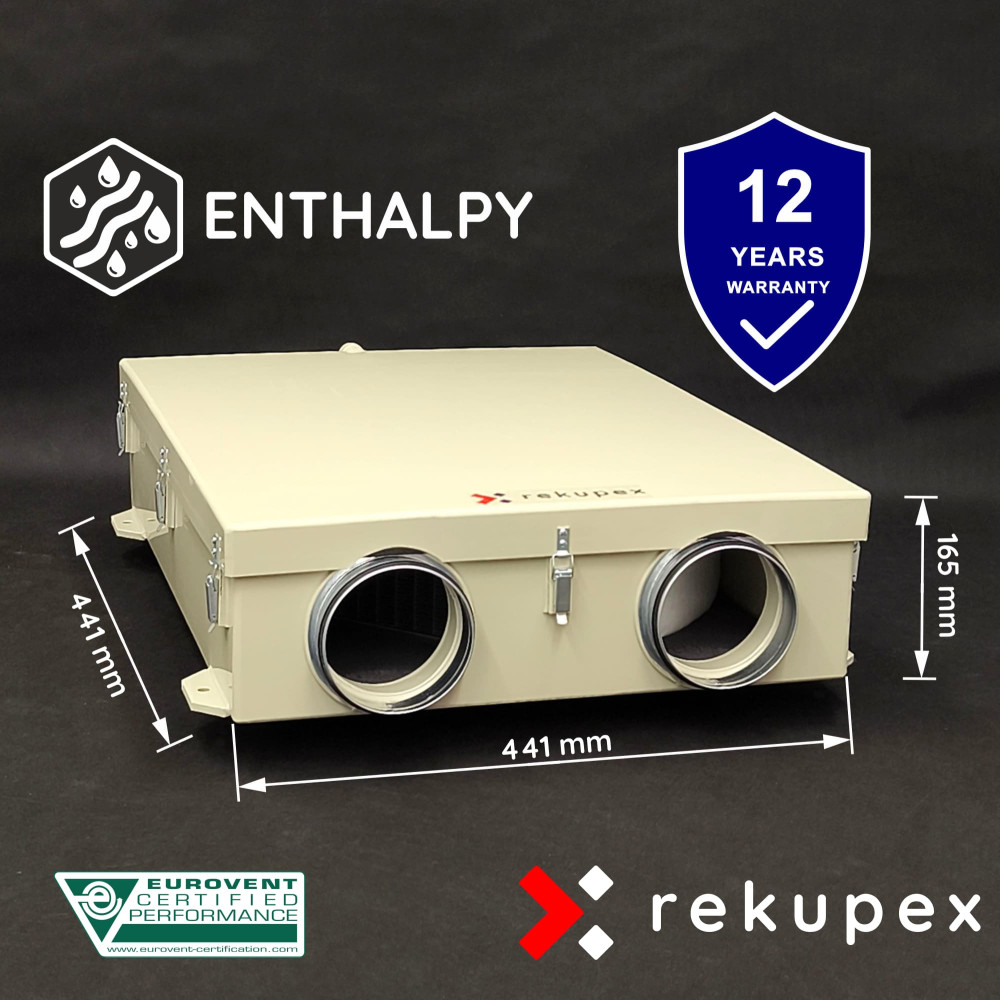

Takket være de ekstremt små dimensioner på 441 × 441 × 165 mm er den en ideel løsning til lave lofter, små lejligheder, hotellejligheder, tiny house-projekter, toiletter, sanitære faciliteter, tekniske rum med begrænset plads samt decentrale HVAC-systemer.

En højde på kun 165 mm muliggør installation selv der, hvor klassiske varmegenvindingsenheder simpelthen ikke kan bruges.

Specialfremstilling i Tjekkiet. Vi fremstiller RECUBOXY® fuldstændigt i Tjekkiet i henhold til kundernes præcise krav. Vi bruger højkvalitets polypropylenmaterialer fra virksomheden SIMONA AG og professionel varmgassvejseteknologi på Leister AG-udstyr.

Hver RECUBOX® skabes som et ærligt forarbejdet teknisk produkt – med vægt på præcision, tæthed, lang levetid og mulighed for tilpasning til en specifik installation.

Hvorfor vælge entalpisk varmegenvinding?

En entalpiveksler skaber ikke fugt, men den kan returnere en del af fugten fra udsugningsluften tilbage til interiøret. Dette hjælper med at afhjælpe overdreven udtørring af indeluften i fyringssæsonen.

Ved normal drift stiger luftfugtigheden indendørs ikke øjeblikkeligt. Entalpiveksleren fungerer gradvist – fugtigheden returneres kontinuerligt, og den endelige effekt afhænger af det specifikke hus, ventilationsregimet, udetemperaturen, udsugningsluftens luftfugtighed og byggematerialernes absorptionsevne.

Det praktiske resultat er et mere behageligt indeklima, mindre følelse af tør luft, højere boligkomfort, og samtidig opretholdes en hygiejnisk luftudskiftning.

Hovedfordele ved RECUBOX® OPEN HRV 03/100-enheden

Tæthed og serviceadgang

Kabinettets tæthed er afgørende for en effektiv varmegenvinding. RECUBOX® er udstyret med massive justerbare spænder, som giver dig mulighed for at finjustere lågets tryk mod tætningen. Som et resultat, indsuger enheden ikke falsk luft og fungerer med den maksimalt mulige effektivitet.
På den uisolerede version af RECUBOX® håndteres tætningen og fastgørelsen af låget ved hjælp af skruer og blindnittemøtrikker i stedet for spænder.

Et valg mellem tre entalpivekslere

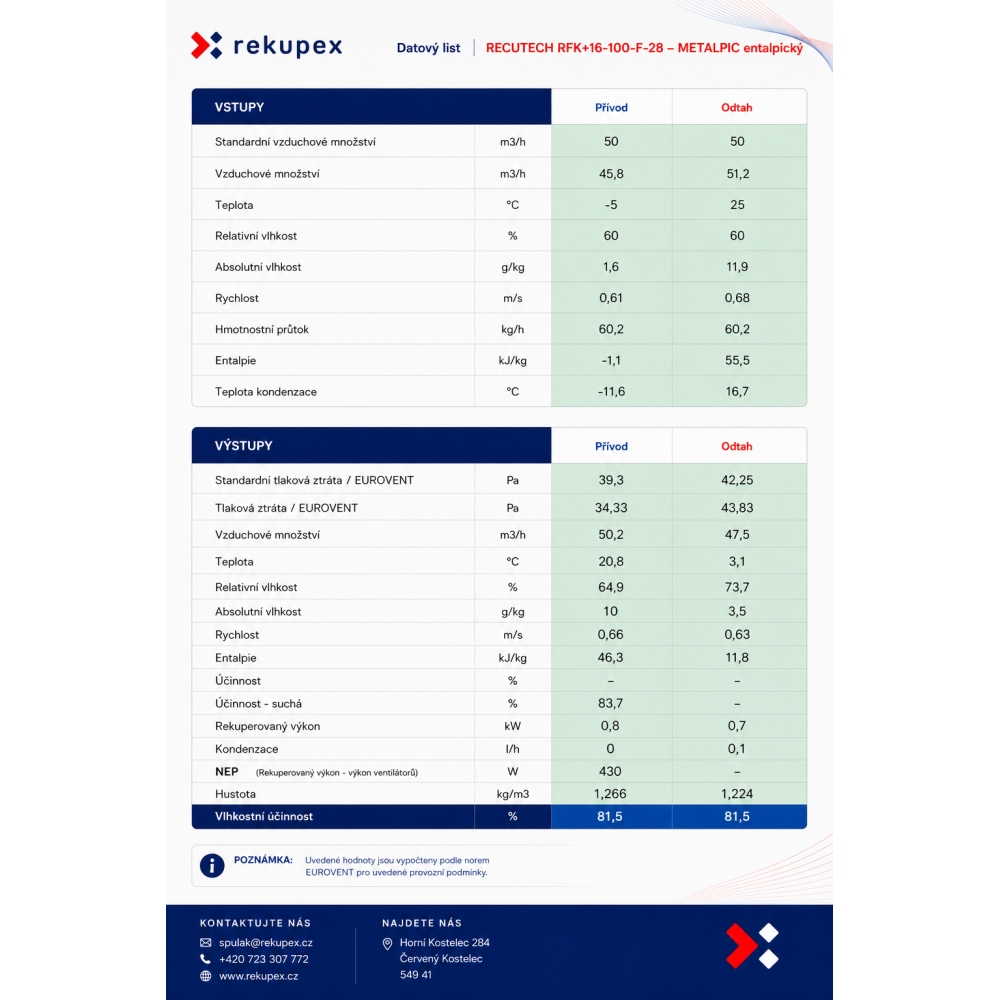

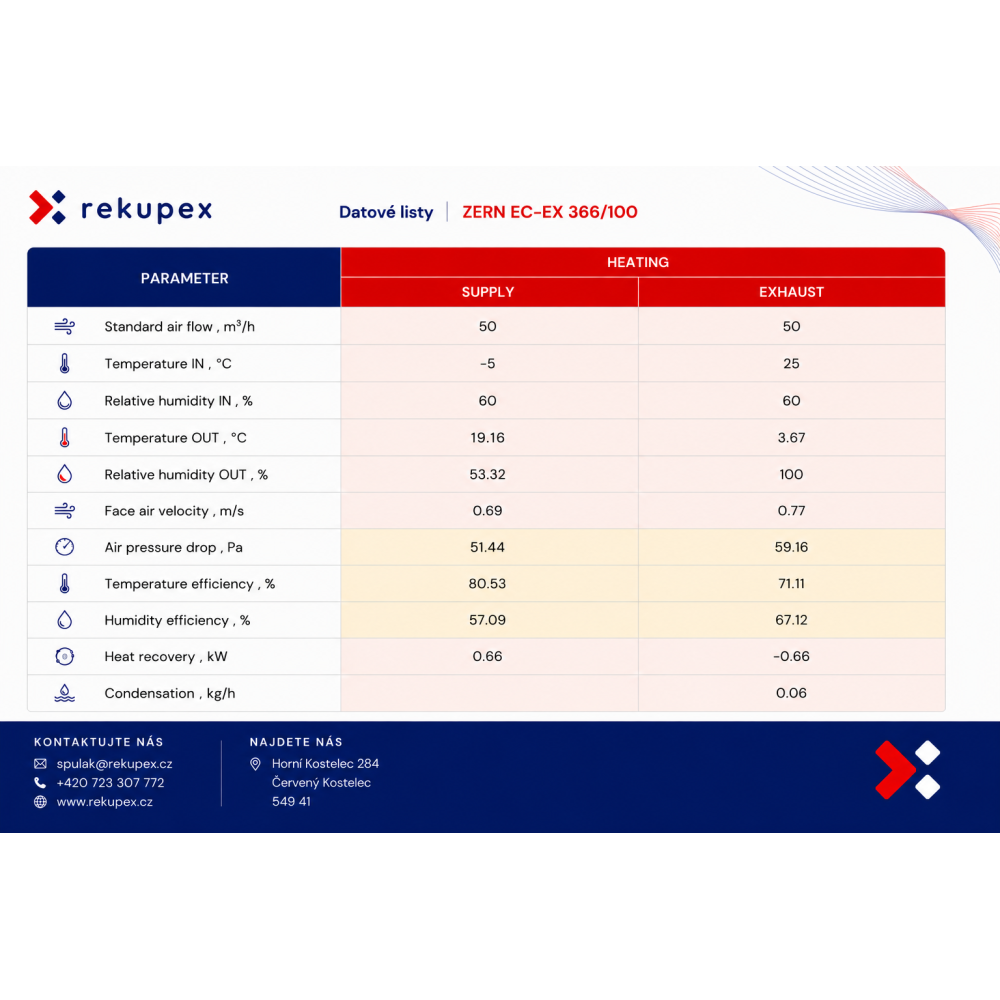

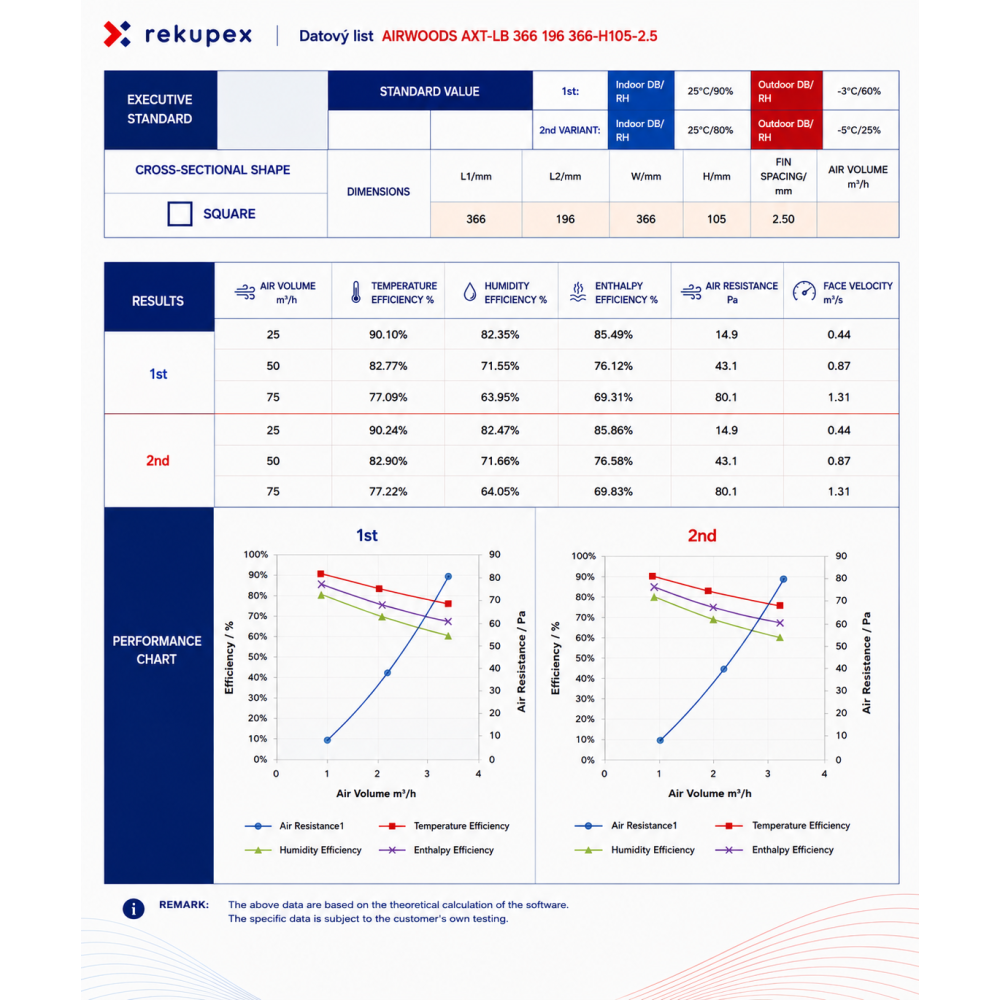

Den entalpiske RECUBOX® OPEN ERV 03/100 kan udstyres med tre typer af entalpiske modstrømsvekslere.

Hver af vekslerne tilbyder forskellig teknologi, konstruktionsdesign og forhold mellem pris og ydelse. Takket være dette kan RECUBOX® tilpasses specifikke projektkrav – fra en økonomisk løsning til avanceret METALPIC-teknologi.

Valget af veksler foretages i løbet af bestillingsprocessen.

Takket være deres robuste design, høje kvalitet og hygiejniske sikkerhed er vores RECUBOXY® en del af en række projekter på ČVUT (Tjekkiets Tekniske Universitet), herunder det unikke S.A.W.E.R.-system, som UCEEB udvikler til at udvinde drikkevand fra luften.

12-års garanti på kabinettets tæthed

Vi tilbyder en overstandard 12-års garanti på lufttætheden af kabinettet på RECUBOX®-enheder.

Kabinettet er lavet af højkvalitets polypropylen og samlet ved hjælp af varmgassvejseteknologi, som skaber homogene, stærke og langtidsholdbare stabile samlinger uden risiko for nedbrydning.

I modsætning til konstruktioner, der bruger limede samlinger, tætningstape eller kombinationer af forskellige materialer, opretholder RECUBOX® sin lufttæthed og mekaniske modstandsdygtighed selv efter mange års drift.

Isolering og dobbeltkappe-design

Videopræsentation af RECUBOX®

Tag et kig på filosofien og konstruktionen af RECUBOX®-systemet.

Videoen viser de grundlæggende principper for konstruktion, modularitet, hygiejne og serviceadgang.

Eksempel på tilslutning i et enfamiliehus

Eksempel på en RECUBOX® OPEN-tilslutning i et enfamiliehus.

Klik på diagrammet for at forstørre.

Tilslutning med REX EC-styring og EC-ventilatorer

Demonstration af ledningsføring med EC-ventilatorer og RekupeX REX EC-styringen.

RECUBOX® OPEN HRV 03/100 er designet til brug med eksterne kanalventilatorer.

Varianter af tilslutningsstudsenes placering

Valget af variant sker i løbet af bestillingsprocessen.

Dimensionerne er angivet uden isolering. I tilfælde af den isolerede version er det nødvendigt at tage højde for en forøgelse af dimensionerne.

Hvis det er nødvendigt at justere dimensionerne, for eksempel på grund af større tilslutningsstudse eller et specifikt installationskrav, vil vi informere dig efter bestillingen.

Anbefalede ventilatorer

RECUBOX® OPEN HRV 03/100 er beregnet til brug med eksterne kanalventilatorer.

For optimal ydeevne anbefaler vi ventilatorer med lignende parametre som:

• VENTS VK 100,
• VENTS VK 100 EC,
• VENTS VK 125,
• VENTS VK 125 EC.

Ventilatorerne er ikke placeret inde i enheden. Den entalpiske RECUBOX® OPEN HRV 03/100 er ikke i VENT-READY-udførelse.

Systemregulering og -styring

Reguleringen og styringen af RECUBOX® kan løses på mange måder afhængigt af typen af anvendte ventilatorer og kravene til den specifikke installation.

En stor fordel ved det modulære system er, at du ikke er bundet til én specifik styring. Styringen kan designes simpelt til ukomplicerede applikationer eller som en del af et smart home eller et avanceret ventilationssystem.

100 % BY-PASS

RECUBOX® kan også leveres i en variant med en 100 % mekanisk BY-PASS.

Dette system lukker for friskluftspassagen gennem veksleren på et øjeblik og åbner samtidig en bypass-kanal bag veksleren.

Fordelen er, at selv med en aktiv BY-PASS forbliver luften filtreret af det samme filter som ved normal drift gennem veksleren.

Den integrerede 100 % BY-PASS er placeret bag veksleren og skaber en separat bypass-kanal til tilførsel af frisk luft.

For versioner med en integreret BY-PASS er det derfor nødvendigt at tage højde for en forøgelse af de endelige dimensioner på RECUBOX®. Enhedens dybde øges med ca. dimensionen af tilslutningsflangen, og afhængigt af den specifikke konfiguration kan enhedens bredde også øges.

Den endelige dimension af RECUBOX® med en integreret 100 % BY-PASS afhænger altid af den valgte variant af studse, størrelsen af tilslutningsflangerne, enhedens orientering og det specifikke installationskrav.

Styringen af BY-PASS'en håndteres via en DN14-aksel, som føres ud af RECUBOX® til dens ydervæg.

I basisudgaven er den forsynet med et manuelt betjeningshåndtag, som nemt kan udskiftes med en servomotor. Denne er forankret med en skrue i en installationsplade fastgjort med fire metriske skruer.

BY-PASS i RECUBOX® tjener til i visse situationer at lade luften omgå varmegenvindingsveksleren uden at overføre varme.

Det bruges oftest om sommeren: Hvis det er køligere udenfor om natten end inde i huset, åbner varmegenvindingen BY-PASS'en, og den kølige udeluft strømmer direkte ind i interiøret uden at blive opvarmet af udsugningsluften. Takket være dette kan der ske en naturlig natkøling af bygningen, og med filtreret luft, hvilket for eksempel er vigtigt for allergikere.

Den anden vigtige anvendelse er beskyttelse af veksleren mod tilfrysning. Ved meget lave udendørstemperaturer kan styresystemet midlertidigt åbne BY-PASS'en, hvilket afrimer veksleren og forhindrer beskadigelse af den.

Kort sagt: BY-PASS er en "omfartsvej" for varmegenvindingsveksleren, der muliggør intelligent styring af, hvornår varme skal overføres og hvornår ikke.

Takket være det modulære koncept for RECUBOX® kan du vælge præcis det styringsniveau, dit projekt har brug for – fra en simpel tænd/sluk-funktion til fuldt integreret styring i et smart home.
