Entalpiás RECUBOX® OPEN ERV 03/100 - 140 m³/h (burkolatba szerelt hővisszanyerő hőcserélő, hővisszanyerő box)
A RECUBOX® OPEN ERV 03/100 a legkisebb nyitható RECUBOX® akár 140 m³/h légszállításig. A mindössze 165 mm-es építési magasságnak köszönhetően ideális alacsony álmennyezetekhez és kis terekhez. Akár 95%-os hatásfokot, egyedi csehországi gyártást, variálható csonkokat és 12 év ház-tömítettségi garanciát kínál.
Entalpiás RECUBOX® OPEN ERV 03/100 – kompakt hővisszanyerő doboz alacsony álmennyezetekhez
Az entalpiás RECUBOX® OPEN ERV 03/100 a legkisebb entalpiás RECUBOX® szervizajtóval és integrált M5 osztályú szűrőkkel. Ez egy kompakt, rendkívül tartós és higiénikusan tiszta burkolt hővisszanyerő hőcserélő, amelyet modern, moduláris levegő hővisszanyeréshez terveztek.
A szabványos hővisszanyerő hőcserélőkkel ellentétben az entalpiás változat nemcsak a hőt, hanem az elszívott levegő nedvességtartalmának egy részét is képes visszavezetni a befújt friss levegőbe. Az eredmény egy kényelmesebb beltéri környezet, különösen a téli szezonban, amikor a beltéri levegő gyakran túl száraz.
Az OPEN változatot a könnyű szervizhozzáférésre, a hőcserélő egyszerű eltávolítására, valamint a szűrőszövet rendszeres ellenőrzésének, tisztításának és cseréjének lehetőségére tervezték.

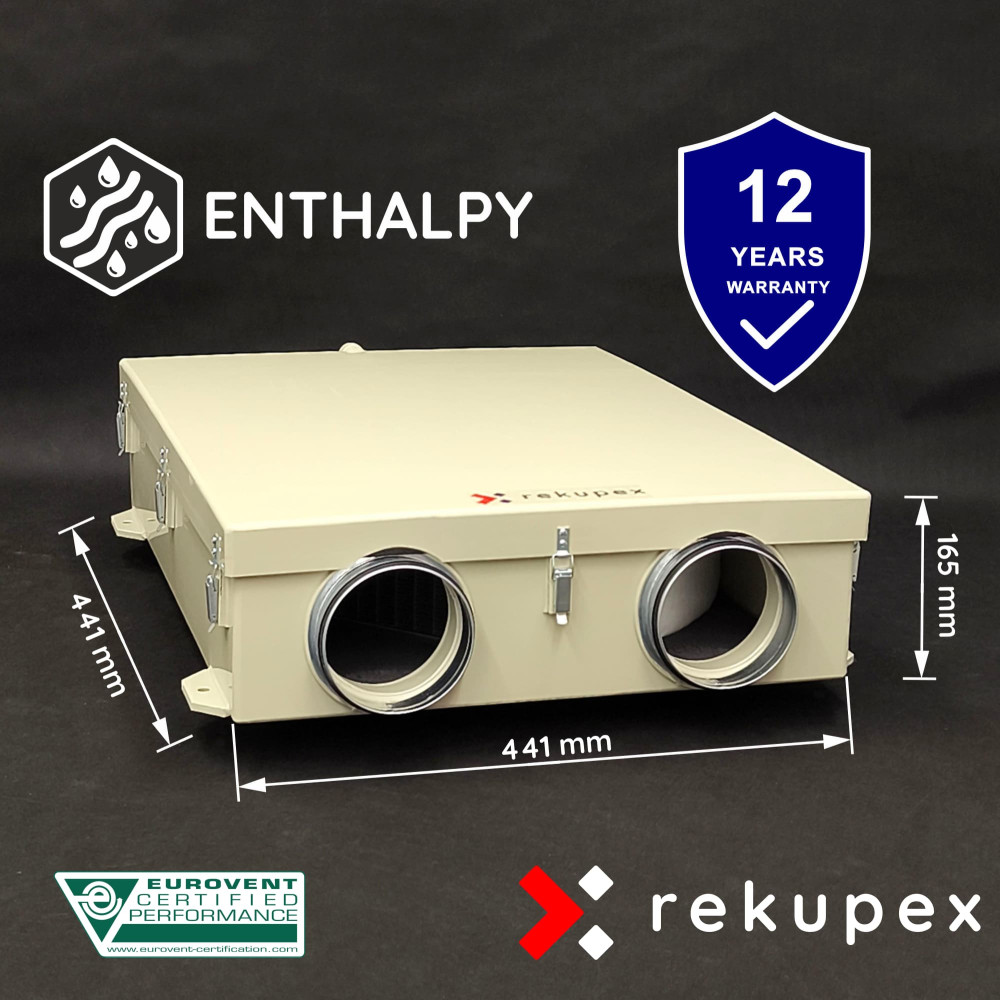

Rendkívül kis, 441 × 441 × 165 mm-es méretének köszönhetően ideális megoldás alacsony álmennyezetekhez, kis lakásokhoz, apartmanokhoz, tiny house projektekhez, WC-khez, szaniter helyiségekhez, korlátozott helykínálattal rendelkező műszaki helyiségekhez és decentralizált HVAC rendszerekhez.
A mindössze 165 mm-es magasság olyan helyeken is lehetővé teszi a telepítést, ahol a klasszikus hővisszanyerő egységek egyszerűen nem használhatók.
Fő paraméterek:
- térfogatáram akár 140 m³/h,
- hővisszanyerési hatásfok akár 95%, és nedvességvisszanyerés akár 75%,
- építési magasság mindössze 165 mm,
- integrált M5 szűrők,
- alacsony nyomásesés,
- csendes működés,
- akár nagyon alacsony álmennyezetekhez is alkalmas.
Egyedi gyártás Csehországban. A RECUBOXY®-kat teljes egészében a Cseh Köztársaságban gyártjuk, ügyfeleink pontos igényei szerint. A SIMONA AG kiváló minőségű polipropilén anyagait és a Leister AG berendezéseinek professzionális forrógázos hegesztési technológiáját használjuk.
 |
 |
 |
Minden RECUBOX® egy becsületesen kidolgozott műszaki termékként jön létre – a precizitásra, a tömítettségre, a hosszú élettartamra és egy adott telepítéshez való alkalmazkodás képességére helyezve a hangsúlyt.
Miért válassza az entalpiás hővisszanyerést?
Az entalpiás hőcserélő nem termel nedvességet, de képes az elszívott levegő nedvességének egy részét visszavezetni a beltérbe. Ez segít mérsékelni a beltéri levegő túlzott kiszáradását a fűtési szezonban.
Normál üzemben a beltéri páratartalom nem nő meg azonnal. Az entalpiás hőcserélő fokozatosan működik – a nedvesség visszavezetése folyamatos, a végső hatás pedig az adott háztól, a szellőztetési rendszertől, a külső hőmérséklettől, az elszívott levegő páratartalmától és az építőanyagok nedvszívó képességétől függ.
A gyakorlati eredmény egy kellemesebb beltéri klíma, kevesebb száraz levegő érzés, magasabb lakókomfort, és egyúttal a higiénikus légcsere fenntartása.
A RECUBOX® OPEN HRV 03/100 egység fő előnyei
 |
A hőcserélő könnyű eltávolítása A hőcserélő a szervizajtón keresztül egyszerűen kicsúsztatható a RECUBOX® OPEN egységből. Ez jelentősen kényelmesebbé teszi a karbantartást, mint a zárt hővisszanyerő dobozok esetében. |
 |
Integrált M5 szűrők Alapkivitelben az egység M5 osztályú szűrőszövetekkel van felszerelve. A szűrők védik a hőcserélőt az eltömődéstől, és hozzájárulnak az egészséges klímához az Ön otthonában. A szervizajtón keresztül könnyen hozzáférhetők. |
 |
Maximális higiénia Az OPEN szervizkialakítás lehetővé teszi a hőcserélő eltávolítását, az egység belső terének ellenőrzését és szükség szerinti tisztítását. Ez elengedhetetlen a hosszú távú higiénikus hővisszanyerési működéshez. |
 |
Mechanikus tömítés ragasztó nélkül A hőcserélő mechanikusan van tömítve az egységben egy horonyban lévő tömítés segítségével. Nem használunk olyan ragasztószalagokat vagy ragasztókat, amelyek idővel lebomlanának. |
 |
Csavarok, szegecsek és ragasztók nélkül A RECUBOX® burkolata polipropilénből készül, és forrógázos hegesztési technológiával csatlakozik. Az eredmény erős, homogén és hosszú távon is szoros kötések. |
 |
Kondenzvíz elvezetés 1/2" A kondenzvíz elvezetését egy 1/2" menetes csatlakozó kezeli. A C02 változatban a kondenzvíz elvezetés a szervizajtón keresztül van kivezetve. |
 |
Csatlakozó csonkok variálhatósága A RECUBOX® OPEN az adott beépítéstől függően a csatlakozócsonkok elhelyezésének különböző konfigurációiban rendelhető. |
 |
Egyszerű telepítés Az egység készen áll a műszaki térbe történő beszerelésre és a külső csatornaventilátorokhoz, vezérlőrendszerekhez és a HVAC rendszer egyéb elemeihez való csatlakoztatásra. |
Tömítettség és szervizhozzáférés
A burkolat tömítettsége kulcsfontosságú a hatékony hővisszanyerés szempontjából. A RECUBOX® masszív, állítható csatokkal van felszerelve, amelyek lehetővé teszik a fedél tömítésre gyakorolt nyomásának finomhangolását. Ennek eredményeként a készülék nem szív be hamis levegőt, és a lehető legnagyobb hatékonysággal működik.
A RECUBOX® szigeteletlen változatánál a fedél tömítése és rögzítése csatok helyett csavarokkal és vakszegecsanyákkal van megoldva.
Három entalpiás hőcserélő választható
Az entalpiás RECUBOX® OPEN ERV 03/100 háromféle entalpiás ellenáramú hőcserélővel szerelhető fel.
Mindegyik hőcserélő eltérő technológiát, szerkezeti kialakítást és ár/teljesítmény arányt kínál. Ennek köszönhetően a RECUBOX® az egyedi projektkövetelményekhez igazítható – a gazdaságos megoldástól a csúcskategóriás METALPIC technológiáig.
A hőcserélő kiválasztása a rendelési folyamat során történik.
|

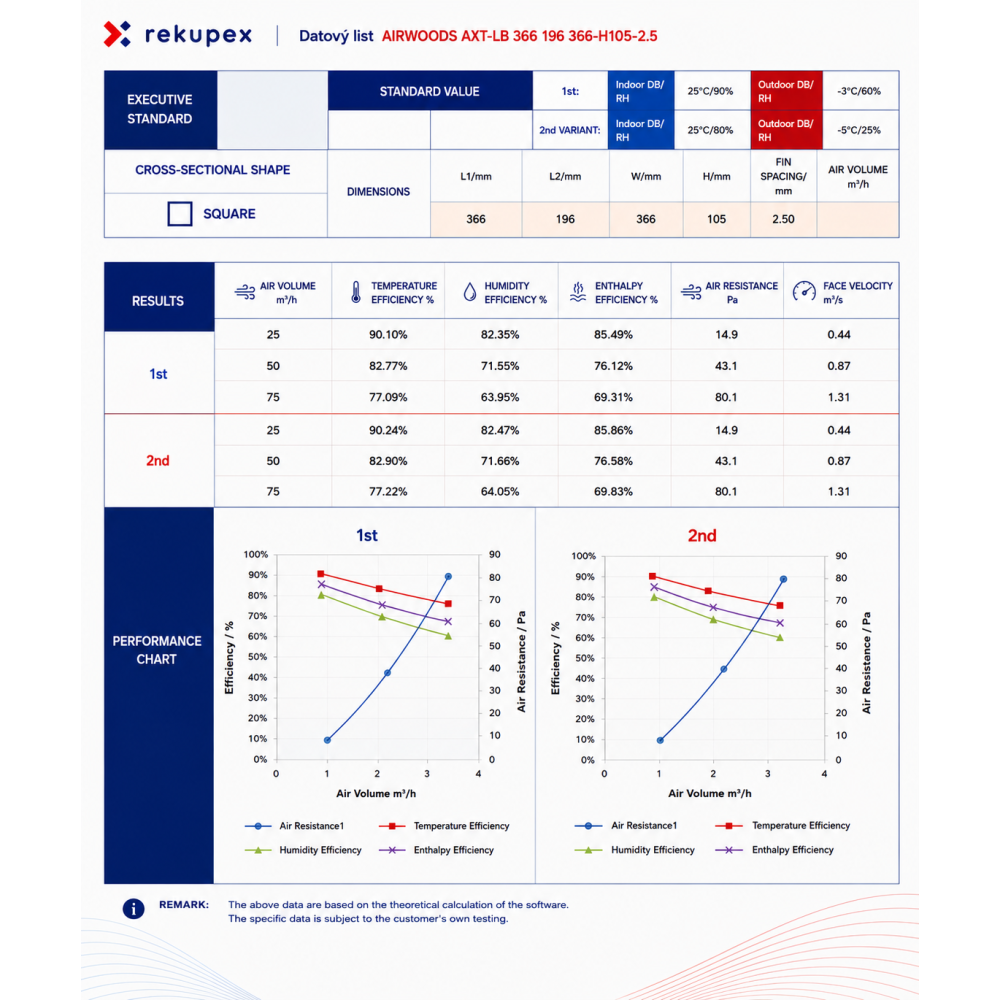

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpiás ellenáramú hőcserélő nagyon jó ár/teljesítmény aránnyal. Megfelelő megoldás olyan projektekhez, ahol az entalpia funkció, a kompakt kialakítás és a gazdasági megfizethetőség követelmény.
Praktikus választás megfizethető entalpiás hővisszanyeréshez. |
|

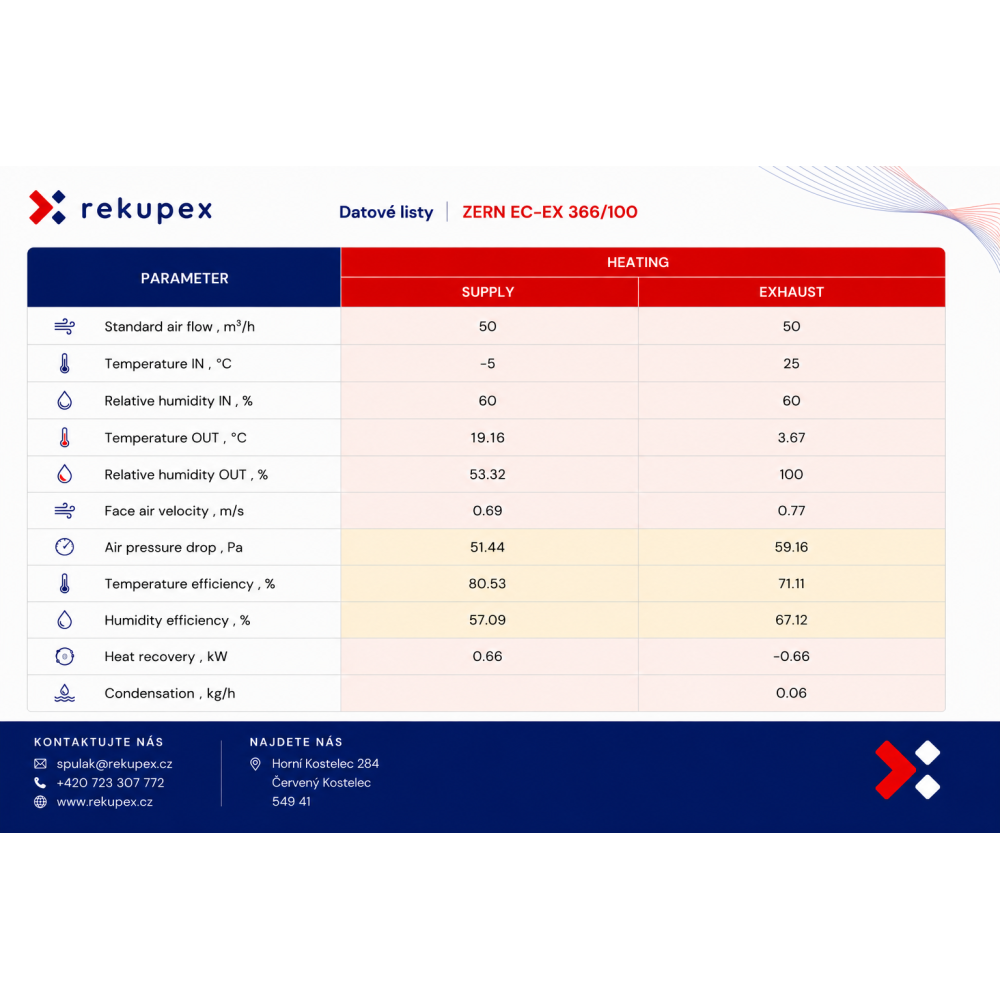

ZERN ENGINEERING EC-EX 366-100 A ZERN ENGINEERING gyártó entalpiás hőcserélője robusztus felépítéssel és bevált technológiával a hő- és nedvességvisszanyeréshez.
Megfelelő megoldás azoknak az ügyfeleknek, akik szilárd és hosszú távon stabil entalpiás változatot keresnek. |
|

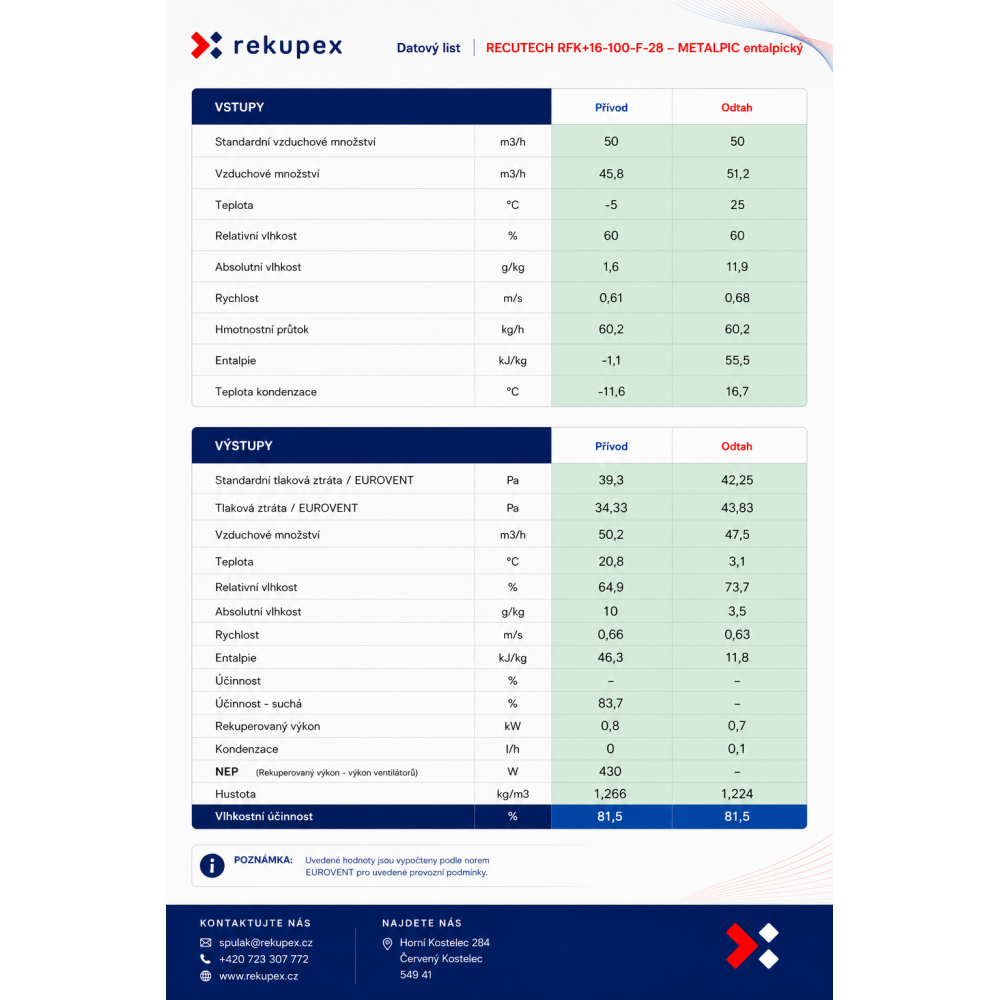

RECUTECH RFK+16-100-F-28 – METALPIC entalpiás A cseh RECUTECH gyártó csúcsminőségű entalpiás hőcserélője modern METALPIC technológiával. Ez a legfejlettebb változat azon ügyfelek számára, akik maximális technológiai szintet, alacsony nyomásesést és hosszú távú tartósságot szeretnének.
Ajánlott választás a legigényesebb alkalmazásokhoz, ahol a hatékonyságon, a kényelmen és az építési minőségen van a hangsúly. |
A robusztus kialakításnak, a magas minőségnek és a higiéniai biztonságnak köszönhetően RECUBOXY® egységeink számos projekt részét képezik a ČVUT (Cseh Műszaki Egyetem) intézményében, beleértve az egyedülálló S.A.W.E.R. rendszert is, amelyet az UCEEB fejleszt ivóvíz levegőből történő kinyerésére.
12 év garancia a burkolat tömítettségére
A szabványon felüli 12 éves garanciát kínálunk a RECUBOX® egységek burkolatának légtömörségére.
A burkolat kiváló minőségű polipropilénből készül, és forrógázos hegesztési technológiával van összeillesztve, ami homogén, erős és hosszú távon stabil illesztéseket hoz létre a lebomlás veszélye nélkül.
A ragasztott kötéseket, tömítőszalagokat vagy különböző anyagok kombinációit használó kialakításoktól eltérően a RECUBOX® hosszú évek működése után is megőrzi légtömörségét és mechanikai ellenállását.
Szigetelés és duplafalú kialakítás
 |
A RECUBOX® többféle szigetelési változatban is megrendelhető:
A duplafalú változatnál a szigetelés hermetikusan van lezárva két burkolat között. Így magán a szigetelőn kívül egy újabb robusztus polipropilén burkolat jön létre. Az eredmény egy nagyon strapabíró, hosszú távon is stabil szerkezet, amely az igényesebb műszaki terekbe is alkalmas. |
RECUBOX® videó bemutató
Tekintse meg a RECUBOX® rendszer filozófiáját és felépítését.
A videó bemutatja az építés, a modularitás, a higiénia és a szervizhozzáférés alapelveit.
Példa csatlakoztatásra családi házban
Példa RECUBOX® OPEN csatlakozásra egy családi házban.
Kattintson a diagramra a nagyításhoz.
Csatlakoztatás REX EC vezérléssel és EC ventilátorokkal
Kábelezés bemutatása EC ventilátorokkal és a RekupeX REX EC vezérléssel.
A RECUBOX® OPEN HRV 03/100 külső csőventilátorokkal való használatra készült.
A csatlakozócsonkok elhelyezésének változatai
A változat kiválasztása a rendelési folyamat során történik.
A méretek szigetelés nélkül értendők. Szigetelt változat esetén a méretek növekedésével kell számolni.
Ha a méreteket módosítani kell, például nagyobb csatlakozócsonkok vagy egyedi telepítési igény miatt, a rendelés után értesítjük.
 |
A01 Hőcserélő széles tálcán, 4 csonk oldalra Méretek: 441 (A) × 441 (B) × 165 (C) mm – szélesség × magasság × mélység |
 |
B01 Hőcserélő keskeny tálcán, 4 csonk oldalra Méretek: 441 (A) × 441 (B) × 165 (C) mm – magasság × szélesség × mélység |
 |
A02 Hőcserélő széles tálcán, 2 csonk felfelé, 2 csonk oldalra Méretek: 441 (A) × 441 (B) × 165 (C) mm – szélesség × magasság × mélység |
 |
B02 Hőcserélő keskeny tálcán, 2 csonk felfelé, 2 csonk oldalra Méretek: 441 (A) × 441 (B) × 165 (C) mm – magasság × szélesség × mélység |
 |
C01 Hőcserélő az előlapon, 4 csonk felfelé Méretek: 441 (A) × 265 (B) × 441 (C) mm – szélesség × mélység × magasság |
 |
C02 Hőcserélő az előlapon, 4 csonk oldalra, azonos magasságban Méretek: 441 (A) × 165 (B) × 441 (C) mm – szélesség × mélység × magasság Ez a változat olyan álmennyezethez alkalmas, ahol a hőcserélő és a szűrők a RECUBOX®-ból a padló felé csúsznak ki. A kondenzvíz-elvezető az ajtón található, és a szervizelés előtt le kell választani. |
 |
Ne habozzon kapcsolatba lépni velünk egyedi igényeivel. A RECUBOXY®-kat rendelésre gyártjuk, és sok esetben a csonkok irányát vagy elhelyezkedését a konkrét telepítéshez tudjuk igazítani. |
Ajánlott ventilátorok
A RECUBOX® OPEN HRV 03/100 külső csatornaventilátorokkal való használatra készült.
Az optimális teljesítmény érdekében az alábbiakhoz hasonló paraméterekkel rendelkező ventilátorokat ajánlunk:
A ventilátorok nem az egység belsejében találhatók. Az Entalpiás RECUBOX® OPEN HRV 03/100 nem VENT-READY kialakítású.
 |
AFL EC CONSTANT FLOW ventilátorok rendelési lehetősége A RECUBOX® OPEN HRV 03/100-hoz rendelésre lehetséges AFL EC CONSTANT FLOW ventilátorok felszerelésére szolgáló csőburkolatot is szállítani. AFL EC CONSTANT FLOW ventilátorok RECUBOX®-hoz A CONSTANT FLOW technológia hatalmas előnye, hogy a ventilátorok képesek automatikusan reagálni a rendszer nyomáseséseinek változásaira, és úgy beállítani a sebességet, hogy hosszú távon is stabil légáramlás maradjon fenn. Ezenkívül a ventilátorok nagyon alkalmasak okosotthonokhoz is – a 0–10 V-os vezérlésnek köszönhetően könnyen csatlakoztathatók például a Loxone, Home Assistant és más intelligens rendszerekhez. |
Rendszer szabályozás és vezérlés
A RECUBOX® szabályozása és vezérlése sokféleképpen kezelhető a használt ventilátorok típusától és az adott telepítés követelményeitől függően.
A moduláris rendszer nagy előnye, hogy nem vagy kötve egy adott vezérléshez. A vezérlés egyszerűen megtervezhető nem igényes alkalmazásokhoz, vagy egy okosotthon vagy egy fejlett szellőztetőrendszer részeként.
| AC ventilátorok |
Egyszerű és gazdaságos vezérlés nem igényes alkalmazásokhoz. Váltóáramú ventilátoroknál használhat például időzítő órával történő vezérlést 0/1 - be / ki stílusban. A ventilátorok működése triak szabályozókkal is szabályozható. |
| EC ventilátorok |
Modern, gazdaságos és nagyon jól szabályozható megoldás. Ha EC ventilátorokat használ, a teljesítményük folyamatosan vezérelhető DC 0–10 V jellel. Az EC ventilátorok vezérléséhez használhatja például a RekupeX REX EC vezérlőnket: REX EC – vezérlő hővisszanyerő készletekhez EC ventilátorokkal Használható másik EC vezérlő is, vagy közvetlen csatlakozás egy okosotthonhoz, mint például a Loxone vagy a Home Assistant. |
100% BY-PASS
A RECUBOX® 100%-ban mechanikus BY-PASS-szal is rendelhető.
Ez a rendszer egy pillanat alatt elzárja a friss levegő áthaladását a hőcserélőn, és egyúttal megnyit egy bypass csatornát a hőcserélő mögött.
Előnye, hogy aktív BY-PASS esetén is ugyanazon a szűrőn keresztül szűrődik a levegő, mint a hőcserélőn keresztüli normál üzemben.
A BY-PASS-szal szerelt változat végleges méretei
Az integrált 100%-os BY-PASS a hőcserélő mögött helyezkedik el, és egy külön bypass csatornát hoz létre a friss levegő ellátásához.
A beépített BY-PASS-szal rendelkező változatoknál ezért számolni kell a RECUBOX® végleges méreteinek növekedésével. A készülék mélysége megközelítőleg a csatlakozó karima méretével nő meg, és az adott konfigurációtól függően az egység szélessége is növekedhet.
Az integrált 100%-os BY-PASS-szal felszerelt RECUBOX® végső mérete mindig a csonkok kiválasztott változatától, a csatlakozókarimák méretétől, a készülék tájolásától és az adott telepítési igénytől függ.
BY-PASS vezérlés
A BY-PASS vezérlése egy DN14-es tengelyen keresztül történik, amely a RECUBOX®-ból a külső falra van kivezetve.
Alapváltozatban egy kézi vezérlő fogantyúval van felszerelve, amely könnyen cserélhető szervomotorra. Ezt egy csavarral rögzítik a négy metrikus csavarral rögzített szerelőlapba.
Mire használható a BY-PASS?
A RECUBOX®-ban található BY-PASS arra szolgál, hogy a levegő bizonyos helyzetekben hőátadás nélkül megkerülje a hővisszanyerő hőcserélőt.
Leggyakrabban nyáron használják: ha kint éjszaka hűvösebb van, mint a házban, a hővisszanyerő kinyitja a BY-PASS-t, és a hűvös külső levegő közvetlenül a belső térbe áramlik anélkül, hogy az elszívott levegő felmelegítené. Ennek köszönhetően az épület természetes éjszakai hűtése valósulhat meg, méghozzá szűrt levegővel, ami fontos pl. az allergiásoknak.
A második fontos alkalmazás a hőcserélő fagyás elleni védelme. Nagyon alacsony külső hőmérsékleten a vezérlőrendszer ideiglenesen kinyithatja a BY-PASS-t, ami leolvasztja a hőcserélőt és megakadályozza annak károsodását.
Egyszerűen fogalmazva: A BY-PASS a hővisszanyerő hőcserélő „megkerülő ága”, amely lehetővé teszi a hőátadás és a hőátadás intelligens szabályozását.
A RECUBOX® moduláris felépítésének köszönhetően pontosan azt a szabályozási szintet választhatja, amire a projektnek szüksége van – az egyszerű be-/kikapcsolástól a teljesen integrált okosotthon vezérlésig.
Adatlap
- Garancia időtartama
- 36 hónap
- EUROVENT minősítés:
- IGEN (hőcserélő)
- Héj anyaga
- PP-H
- Maximális nyomáskülönbség a szívó- és kipufogógáz között [Pa]:
- 800
- Legnagyobb hatásfok teljesítménynél [m3/óra]:
- 0 -250
- Átmérő [mm]
- 90-től 125-ig (opcionális)
- Visszahúzható doboz méretei [mm]:
- 529 × 329 × 274
- A burkolat anyagának vastagsága [mm]:
- 5
- Szállított levegő hőmérséklete AL hőcserélővel [°C]:
- -40-től +80-ig
- Szigetelés vastagsága [mm]:
- 30 vagy 50 mm
- A szigetelőanyag hővezetési együtthatója [W/mK]:
- 0,036
- Vyjmutelný výměník
- NE
