RECUBOX® OPEN ERV 03/100 entalpico - 140 m³/h (scambiatore di calore in cassa, box di recupero, unità di recupero calore)
Il RECUBOX® OPEN ERV 03/100 è il più piccolo RECUBOX® apribile per portate d'aria fino a 140 m³/h. Con un'altezza di soli 165 mm, è ideale per controsoffitti bassi e piccoli spazi. Offre un'efficienza fino al 95%, produzione su misura in Repubblica Ceca, bocchettoni variabili e 12 anni di garanzia sulla tenuta della cassa.
Entalpico RECUBOX® OPEN ERV 03/100 – box di recupero calore compatto per controsoffitti bassi
L'entalpico RECUBOX® OPEN ERV 03/100 è il più piccolo RECUBOX® entalpico con porta di ispezione e filtri integrati di classe M5. Si tratta di uno scambiatore di calore in cassa compatto, estremamente resistente e igienicamente pulito, progettato per il moderno recupero modulare del calore dell'aria.
A differenza di uno scambiatore di calore standard, la variante entalpica può trasferire non solo il calore ma anche una parte dell'umidità dall'aria di scarico all'aria fresca fornita. Il risultato è un ambiente interno più confortevole, soprattutto durante la stagione invernale, quando l'aria interna è spesso troppo secca.
La versione OPEN è progettata per un facile accesso per la manutenzione, una semplice rimozione dello scambiatore e la possibilità di effettuare ispezioni regolari, pulizia e sostituzione del tessuto filtrante.

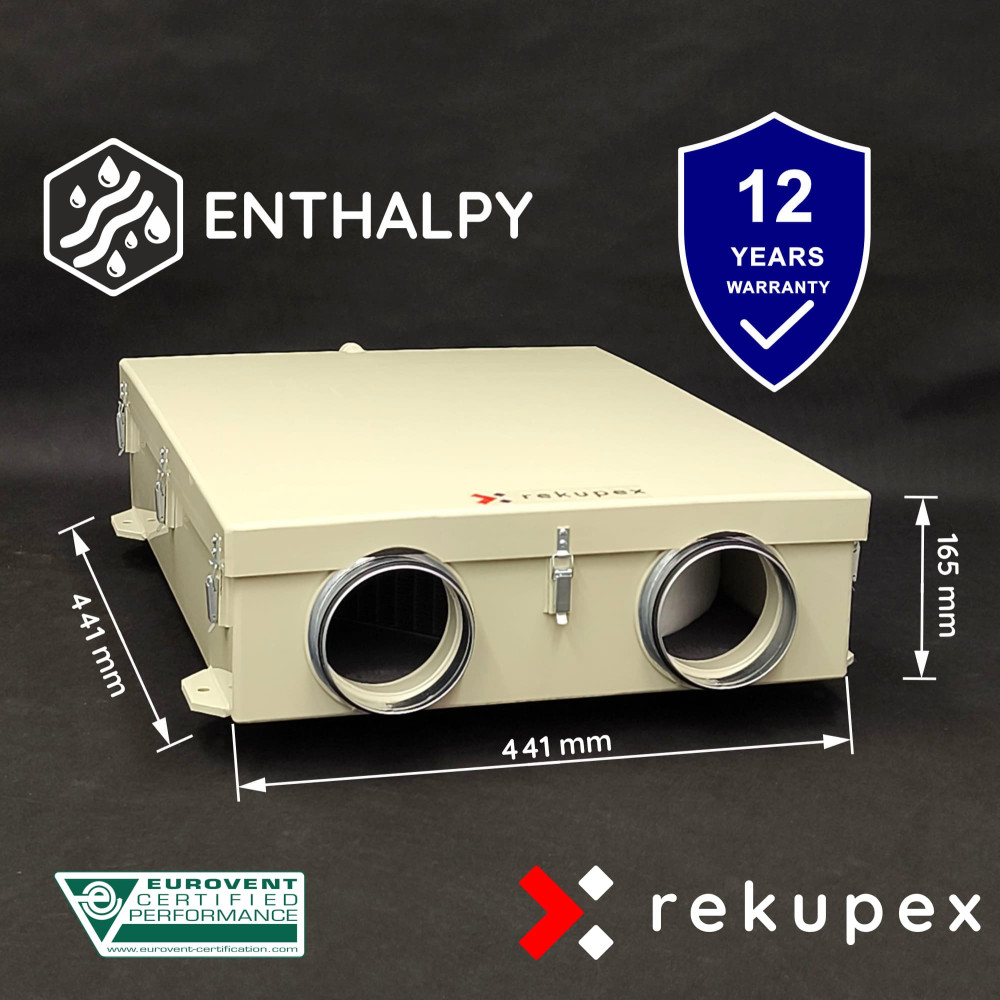

Grazie alle sue dimensioni eccezionalmente ridotte di 441 × 441 × 165 mm, è la soluzione ideale per controsoffitti bassi, piccoli appartamenti, case unifamiliari, progetti tiny house, servizi igienici, impianti sanitari, locali tecnici con spazio limitato e sistemi HVAC decentralizzati.
L'altezza di soli 165 mm consente l'installazione anche dove le classiche unità di recupero del calore semplicemente non possono essere utilizzate.
Parametri principali:
- flusso volumetrico fino a 140 m³/h,
- efficienza di recupero del calore fino al 95%, e umidità fino al 75%,
- altezza costruttiva di soli 165 mm,
- filtri M5 integrati,
- basse perdite di carico,
- funzionamento silenzioso,
- adatto anche per controsoffitti molto bassi.
Produzione personalizzata nella Repubblica Ceca. Produciamo RECUBOXY® completamente nella Repubblica Ceca secondo le esatte esigenze dei nostri clienti. Utilizziamo materiali in polipropilene di alta qualità di SIMONA AG e tecnologia professionale di saldatura a gas caldo su apparecchiature Leister AG.
 |
 |
 |
Ogni RECUBOX® nasce come un prodotto tecnico onestamente realizzato – con enfasi su precisione, tenuta, lunga durata e capacità di adattarsi a un'installazione specifica.
Perché scegliere il recupero di calore entalpico?
Uno scambiatore entalpico non crea umidità, ma può restituire una parte dell'umidità dall'aria di scarico all'interno. Ciò contribuisce a mitigare l'eccessiva secchezza dell'aria interna durante la stagione del riscaldamento.
Nel normale funzionamento, l'umidità interna non aumenterà immediatamente. Lo scambiatore entalpico funziona gradualmente: l'umidità viene restituita continuamente e l'effetto finale dipende dalla casa specifica, dal regime di ventilazione, dalla temperatura esterna, dall'umidità dell'aria di scarico e dall'assorbenza dei materiali da costruzione.
Il risultato pratico è un clima interno più gradevole, minor sensazione di aria secca, maggiore comfort abitativo, e allo stesso tempo mantenimento di un ricambio d'aria igienico.
Principali vantaggi dell'unità RECUBOX® OPEN HRV 03/100
 |
Facile rimozione dello scambiatore Lo scambiatore può essere facilmente estratto dall'unità RECUBOX® OPEN attraverso lo sportello di servizio. Ciò rende la manutenzione notevolmente più comoda rispetto alle scatole di recupero del calore chiuse. |
 |
Filtri M5 integrati Nella sua struttura di base, l'unità è dotata di tessuti filtranti di classe M5. I filtri proteggono lo scambiatore dall'intasamento e contribuiscono a creare un clima sano nella vostra casa. Sono facilmente accessibili attraverso lo sportello di servizio. |
 |
Massima igiene Il design OPEN per la manutenzione consente di rimuovere lo scambiatore, controllare lo spazio interno dell'unità ed eseguire la pulizia se necessario. Ciò è essenziale per il funzionamento a lungo termine del recupero di calore igienico. |
 |
Sigillatura meccanica senza colla Lo scambiatore è sigillato meccanicamente nell'unità tramite una guarnizione in una scanalatura. Non utilizziamo nastri adesivi o colle che potrebbero degradarsi nel tempo. |
 |
Senza viti, rivetti e colle L'involucro di RECUBOX® è realizzato in polipropilene e unito utilizzando la tecnologia di saldatura a gas caldo. Il risultato sono giunti resistenti, omogenei e a tenuta stagna a lungo termine. |
 |

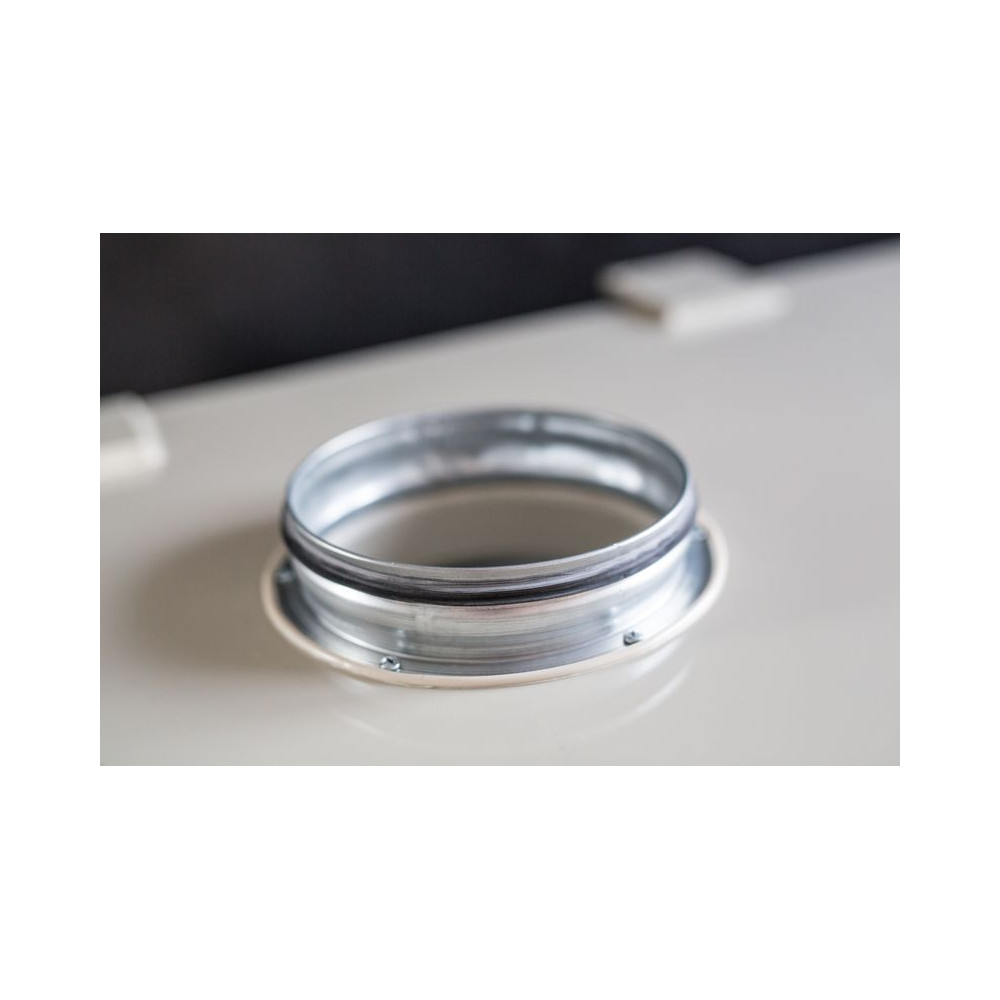

Scarico condensa 1/2" Lo scarico della condensa è gestito da un raccordo filettato da 1/2". Nella variante C02 lo scarico condensa è convogliato attraverso la porta di ispezione. |
 |

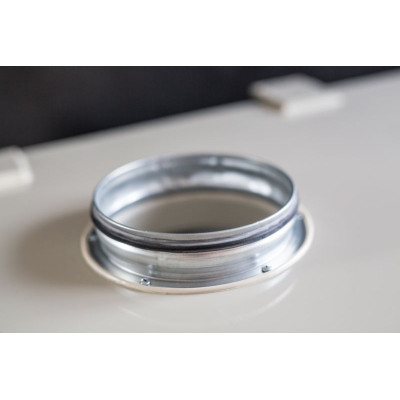

Variabilità dei perni di collegamento RECUBOX® OPEN è ordinabile in diverse configurazioni per il posizionamento dei raccordi in base all'installazione specifica. |
 |
Installazione facile L'unità è predisposta per il montaggio in un vano tecnico e per il collegamento a ventilatori da condotto esterni, sistemi di controllo e altri elementi dell'impianto HVAC. |
Tenuta e accesso di servizio

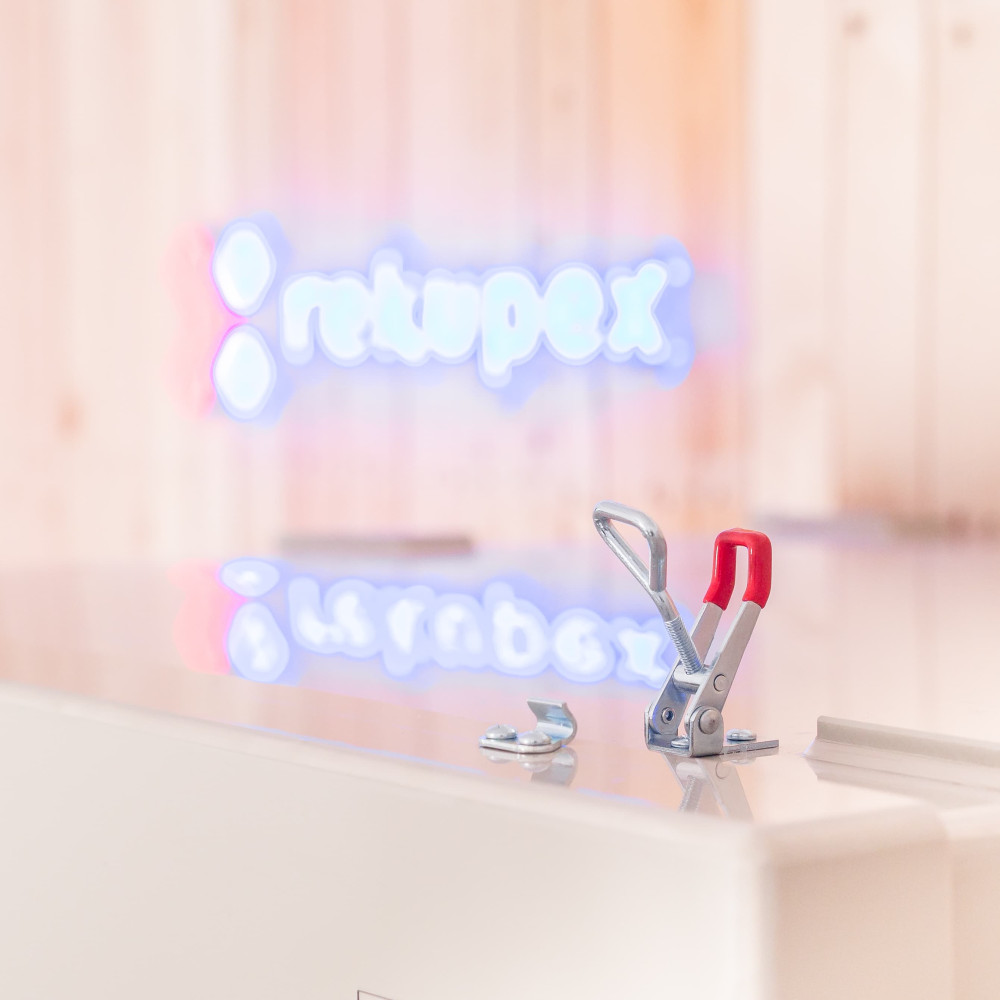

La tenuta dell'involucro è fondamentale per un recupero efficiente del calore. RECUBOX® è dotato di massicce fibbie regolabili che consentono di sintonizzare con precisione la pressione del coperchio sulla guarnizione. Di conseguenza l'unità non aspira aria falsa e funziona con la massima efficienza possibile.
Nella versione non isolata di RECUBOX®, la sigillatura e il fissaggio del coperchio vengono gestiti mediante viti e dadi per rivetti ciechi anziché fibbie.
Una scelta tra tre scambiatori entalpici

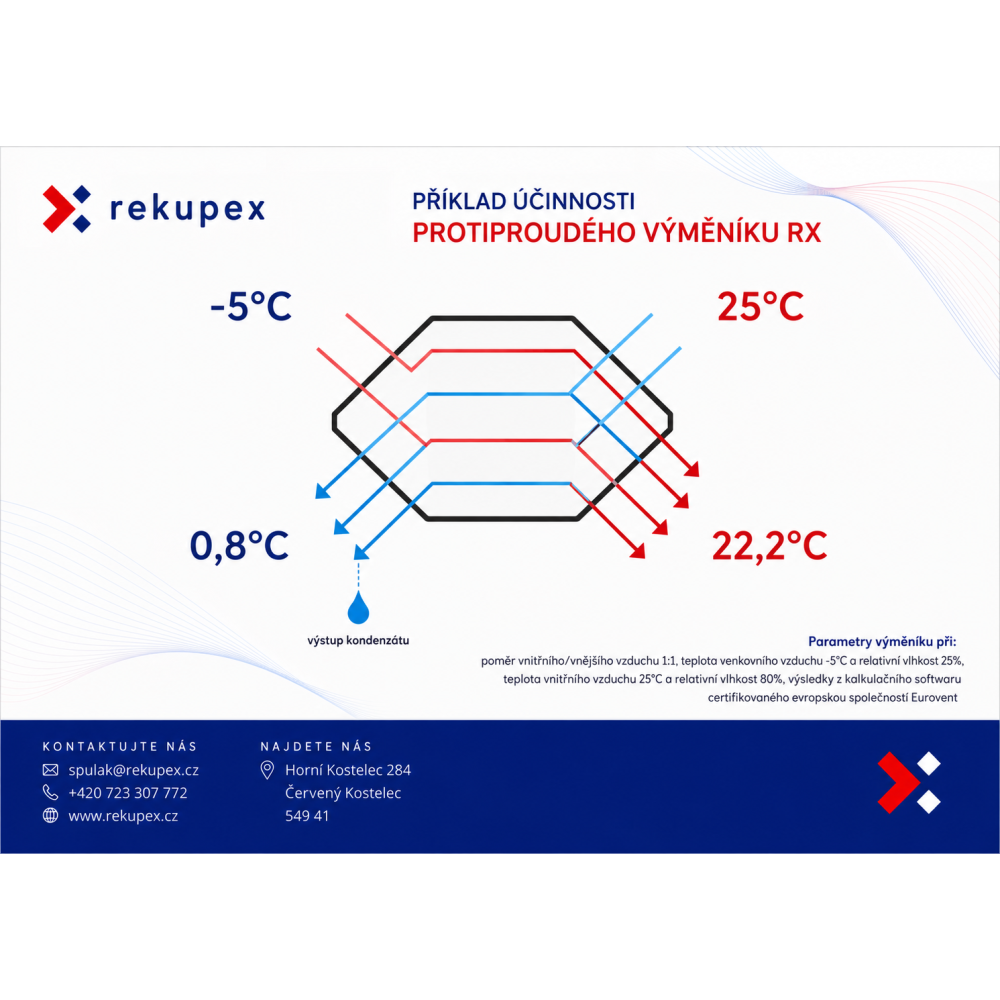

L'entalpico RECUBOX® OPEN ERV 03/100 può essere equipaggiato con tre tipologie di scambiatori entalpici in controcorrente.
Ciascuno degli scambiatori offre tecnologia, design strutturale e rapporto prezzo/prestazioni differenti. Grazie a ciò, RECUBOX® può essere adattato alle specifiche esigenze del progetto – da una soluzione economica alla tecnologia METALPIC di alto livello.
La scelta dello scambiatore viene effettuata in fase di ordinazione.
|

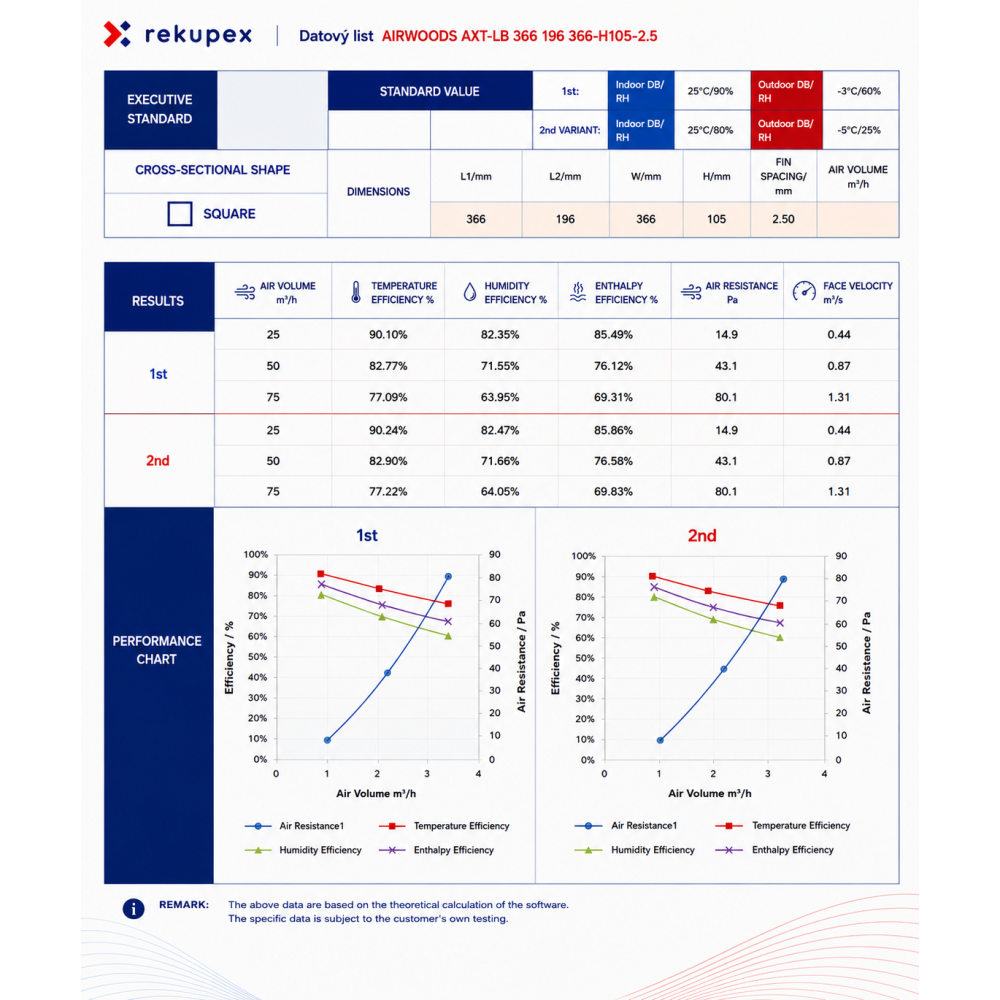

AIRWOODS AXT-LB 366 196 366-H105-2.5 Uno scambiatore entalpico in controcorrente con un ottimo rapporto prezzo/prestazioni. Una soluzione adatta per progetti in cui sono richieste funzione entalpica, design compatto e convenienza economica.
Una scelta pratica per un recupero di calore entalpico conveniente. |
|

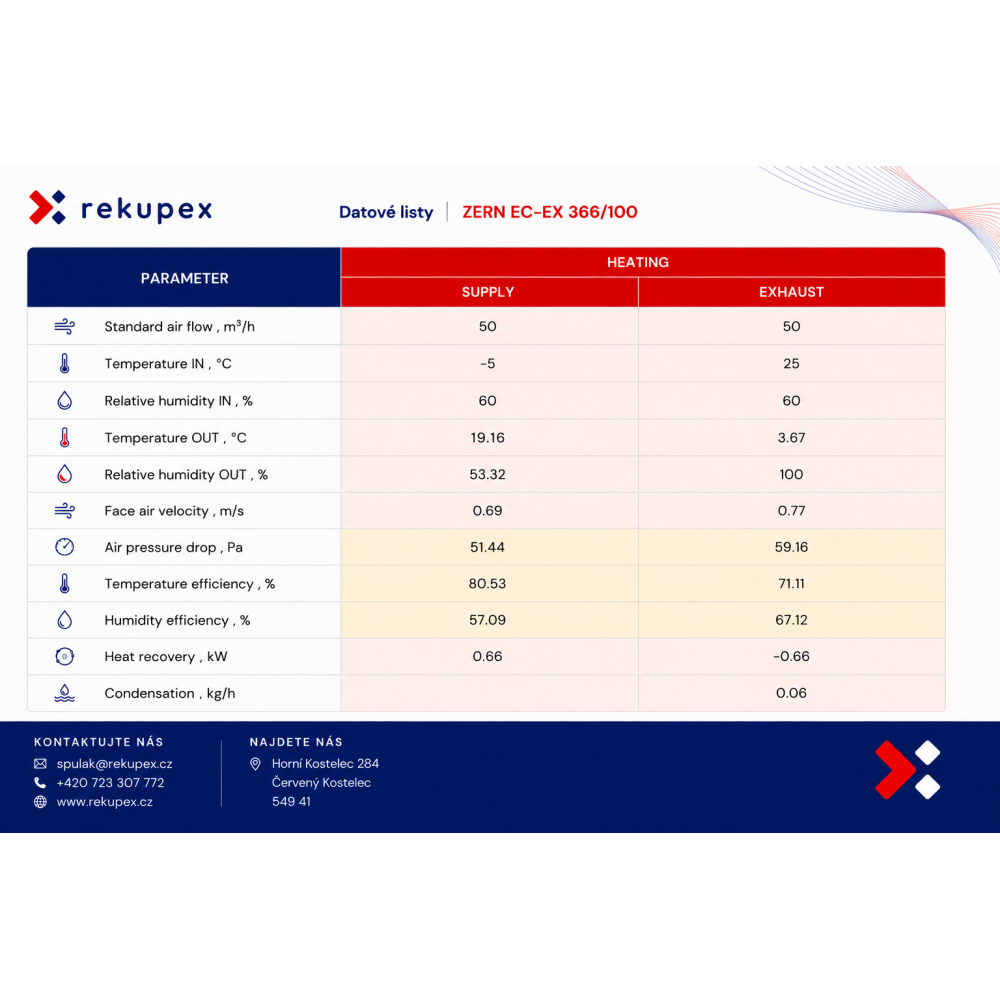

ZERN ENGINEERING EC-EX 366-100 Uno scambiatore entalpico del produttore ZERN ENGINEERING con una struttura robusta e una tecnologia collaudata per il recupero di calore e umidità.
Una soluzione adatta a clienti che cercano una variante entalpica solida e stabile a lungo termine. |
Datasheet |

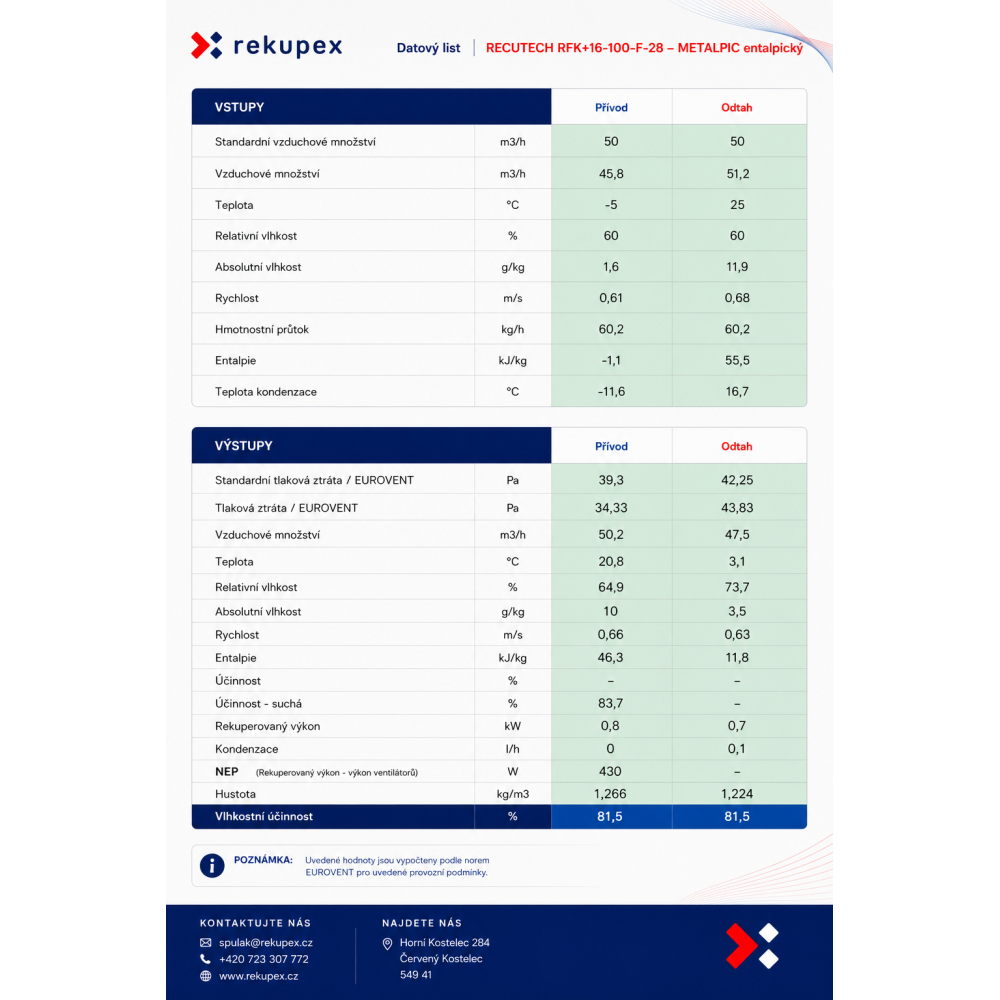

RECUTECH RFK+16-100-F-28 – Entalpico METALPIC Uno scambiatore entalpico di prima classe del produttore ceco RECUTECH con la moderna tecnologia METALPIC. Questa è la variante più avanzata per i clienti che desiderano il massimo livello tecnologico, basse perdite di carico e durata a lungo termine.
La scelta consigliata per le applicazioni più esigenti in cui l'accento è posto su efficienza, comfort e qualità costruttiva. |
Grazie al design robusto, all'elevata qualità e alla sicurezza igienica, i nostri RECUBOXY® fanno parte di numerosi progetti presso la ČVUT (Università Tecnica Ceca), tra cui l'esclusivo sistema S.A.W.E.R., che l'UCEEB sta sviluppando per ottenere acqua potabile dall'aria.
Garanzia di 12 anni sulla tenuta dell'involucro
Offriamo una garanzia superiore agli standard di 12 anni sull'ermeticità dell'involucro delle unità RECUBOX®.
L'involucro è realizzato in polipropilene di alta qualità e unito mediante tecnologia di saldatura a gas caldo, che crea giunti omogenei, resistenti e stabili a lungo termine senza il rischio di degrado.
A differenza dei design che utilizzano giunti incollati, nastri sigillanti o combinazioni di materiali diversi, RECUBOX® mantiene la sua tenuta all'aria e resistenza meccanica anche dopo molti anni di funzionamento.
Isolamento e design a doppia parete
 |
RECUBOX® è ordinabile in diverse varianti di isolamento:
Nella versione a doppia parete, l'isolamento è chiuso ermeticamente tra due involucri. Oltre all'isolante stesso, viene così creato un altro robusto involucro in polipropilene. Il risultato è una costruzione molto durevole, stabile nel lungo periodo e adatta anche agli spazi tecnici più esigenti. |
Presentazione video di RECUBOX®
Dai un'occhiata alla filosofia e alla costruzione del sistema RECUBOX®.
Il video illustra i principi base della costruzione, della modularità, dell'igiene e dell'accesso per la manutenzione.

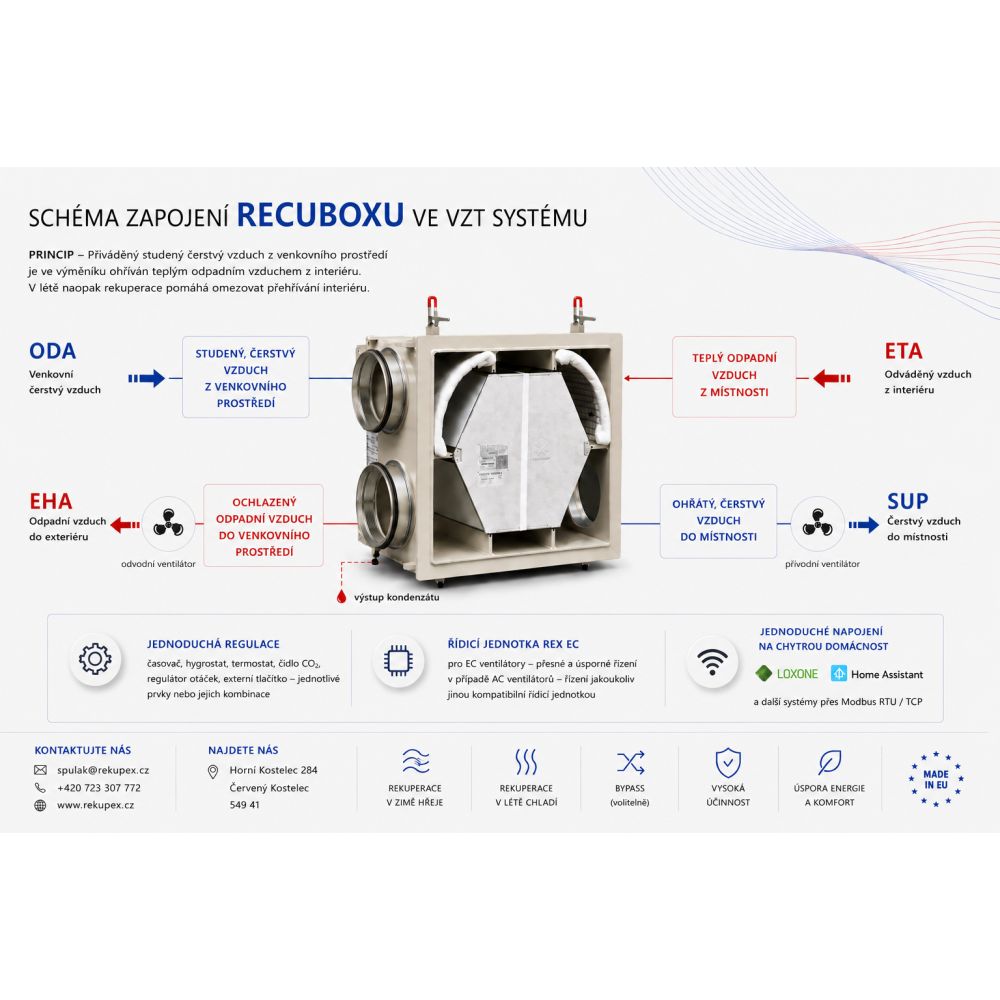

Esempio di collegamento in una casa unifamiliare
Esempio di collegamento RECUBOX® OPEN in una casa unifamiliare.
Fare clic sul diagramma per ingrandirlo.
Collegamento con controllo REX EC e ventilatori EC
Dimostrazione di cablaggio con ventole EC e controllo RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 è progettato per l'uso con ventilatori da condotto esterni.
Varianti di posizionamento del perno di collegamento
La scelta della variante si effettua durante il processo di ordinazione.
Le dimensioni sono fornite senza isolamento. Nel caso della versione coibentata occorre tenere conto di un aumento degli ingombri.
Se è necessario adeguare le dimensioni, ad esempio a causa di raccordi più grandi o di un'esigenza specifica di installazione, vi informeremo dopo l'ordine.
 |
A01 Scambiatore su un vassoio largo, 4 perni ai lati Dimensioni: 441 (A) × 441 (B) × 165 (C) mm – larghezza × altezza × profondità |
 |
B01 Scambiatore su un vassoio stretto, 4 raccordi laterali Dimensioni: 441 (A) × 441 (B) × 165 (C) mm – altezza × larghezza × profondità |
 |
A02 Scambiatore su un vassoio ampio, 2 raccordi in alto, 2 raccordi ai lati Dimensioni: 441 (A) × 441 (B) × 165 (C) mm – larghezza × altezza × profondità |
 |
B02 Scambiatore su un vassoio stretto, 2 raccordi in alto, 2 raccordi ai lati Dimensioni: 441 (A) × 441 (B) × 165 (C) mm – altezza × larghezza × profondità |
 |
C01 Scambiatore sulla parte anteriore, 4 raccordi verso l'alto Dimensioni: 441 (A) × 265 (B) × 441 (C) mm – larghezza × profondità × altezza |
 |
C02 Scambiatore sulla faccia anteriore, 4 perni ai lati alla stessa altezza Dimensioni: 441 (A) × 165 (B) × 441 (C) mm – larghezza × profondità × altezza Questa variante è adatta per controsoffitti in cui lo scambiatore ed i filtri scivolano fuori dal RECUBOX® verso il pavimento. Lo scarico della condensa si trova sulla porta e deve essere scollegato prima degli interventi di assistenza. |
 |
Non esitare a contattarci con le tue esigenze specifiche. Realizziamo RECUBOXY® su ordinazione e in molti casi possiamo regolare l'orientamento o l'ubicazione dei perni in base all'installazione specifica. |
Ventilatori consigliati
RECUBOX® OPEN HRV 03/100 è destinato all'uso con ventilatori da condotto esterni.
Per prestazioni ottimali, consigliamo ventole con parametri simili come:
I ventilatori non si trovano all'interno dell'unità. L'Entalpico RECUBOX® OPEN HRV 03/100 non è un design VENT-READY.
 |
Possibilità di ordinare ventilatori AFL EC CONSTANT FLOW Per il RECUBOX® OPEN HRV 03/100 è possibile fornire su ordinazione anche un rivestimento canalizzato per il montaggio dei ventilatori AFL EC CONSTANT FLOW. Ventilatori AFL EC CONSTANT FLOW per RECUBOX® Un enorme vantaggio della tecnologia CONSTANT FLOW è la capacità dei ventilatori di rispondere automaticamente ai cambiamenti di pressione nel sistema e di regolare la velocità in modo da mantenere un flusso d'aria stabile a lungo termine. Inoltre, i ventilatori sono molto adatti per le smart home: grazie al controllo da 0–10 V, possono essere facilmente collegati, ad esempio, a Loxone, Home Assistant e ad altri sistemi intelligenti. |
Regolazione e controllo del sistema
La regolazione e il controllo di RECUBOX® possono essere gestiti in molti modi a seconda del tipo di ventilatori utilizzati e delle esigenze dello specifico impianto.
Un grande vantaggio del sistema modulare è che non si è vincolati ad un controllo specifico. Il controllo può essere progettato semplicemente per applicazioni non impegnative, oppure come parte di una smart home o di un sistema di ventilazione avanzato.
| Ventilatori AC |
Controllo semplice ed economico per applicazioni non impegnative. Per le ventole AC, ad esempio, è possibile utilizzare il controllo tramite timer in stile 0/1 – on / off. Il funzionamento delle ventole può essere regolato anche tramite regolatori triac. |
| Ventilatori EC |
Soluzione moderna, economica e molto ben controllabile. Se utilizzi ventole EC, le loro prestazioni possono essere controllate in modo continuo tramite un segnale DC 0–10 V. Per controllare i ventilatori EC è possibile utilizzare, ad esempio, il nostro controller RekupeX REX EC: REX EC – controller per set recupero calore con ventilatori EC E' possibile utilizzare anche un altro controller EC o una connessione diretta ad una casa intelligente, come Loxone o Home Assistant. |
100% BY-PASS
RECUBOX® può essere fornito anche nella variante con BY-PASS 100% meccanico.
Questo sistema chiude il passaggio di aria fresca attraverso lo scambiatore in un istante e allo stesso tempo apre un canale di bypass dietro lo scambiatore.
Il vantaggio è che, anche con BY-PASS attivo, l'aria rimane filtrata dallo stesso filtro del normale funzionamento attraverso lo scambiatore.
Dimensioni finali della versione con BY-PASS
Il BY-PASS 100% integrato è posizionato dietro lo scambiatore e crea un canale di by-pass separato per l'immissione di aria fresca.
Per le versioni con BY-PASS integrato è pertanto necessario tenere conto di un aumento delle dimensioni finali del RECUBOX®. La profondità dell'unità aumenta approssimativamente della dimensione della flangia di collegamento e, a seconda della specifica configurazione, può aumentare anche la larghezza dell'unità.
Le dimensioni finali del RECUBOX® con BY-PASS 100% integrato dipendono sempre dalla variante selezionata dei terminali, dalle dimensioni delle flange di collegamento, dall'orientamento dell'unità e dalla specifica esigenza di installazione.
Controllo del BY-PASS
Il controllo del BY-PASS è affidato ad un albero DN14, che viene portato fuori dal RECUBOX® verso la sua parete esterna.
Nella versione base è dotato di una maniglia di azionamento manuale, che può essere facilmente sostituita da un servomotore. Questo viene ancorato con una vite in una piastra di installazione fissata con quattro viti metriche.
A cosa serve il BY-PASS?
Il BY-PASS nel RECUBOX® serve a consentire all'aria in determinate situazioni di bypassare lo scambiatore di recupero del calore senza trasferire calore.
Viene utilizzato più spesso in estate: se fuori di notte fa più fresco che in casa, il recupero di calore apre il BY-PASS e la fresca aria esterna fluisce direttamente all'interno senza essere riscaldata dall'aria di scarico. In questo modo si ottiene il raffreddamento notturno naturale dell'edificio con aria filtrata, aspetto importante ad es. per chi soffre di allergie.
Il secondo importante utilizzo è la protezione dello scambiatore dal gelo. A temperature esterne molto rigide il sistema di controllo può aprire temporaneamente il BY-PASS, sbrinando lo scambiatore ed evitando di danneggiarlo.
In parole semplici: Il BY-PASS è un "bypass" dello scambiatore di recupero calore che consente un controllo intelligente di quando il calore deve essere trasferito e quando no.
Grazie al concetto modulare di RECUBOX®, puoi scegliere esattamente il livello di controllo di cui il tuo progetto ha bisogno – dalla semplice accensione/spegnimento al controllo completamente integrato in una casa intelligente.
Scheda tecnica
- Durata della garanzia
- 36 mesi
- Certificazione EUROVENT:
- SÌ (scambiatore)
- Materiale del guscio
- PP-H
- Pressione differenziale massima tra aspirazione e scarico [Pa]:
- 800
- Massima efficienza in uscita [m3/ora]:
- 0 -250
- Diametro [mm]
- Da 90 a 125 (facoltativo)
- Dimensioni Recubox [mm]:
- 529 x 329 x 274
- Spessore del materiale dell'involucro [mm]:
- 5
- Temperatura dell'aria trasportata con scambiatore AL [°C]:
- Da -40 a +80
- Spessore dell'isolamento [mm]:
- 30 o 50 mm
- Coefficiente di conduttività termica del materiale isolante [W/mK]:
- 0,036
- Vyjmutelný výměník
- NE
