REX EC - regolatore per recupero calore, unità di trattamento aria, recubox e gruppi di recupero calore con ventilatori EC

INFORMAZIONI GENERALI

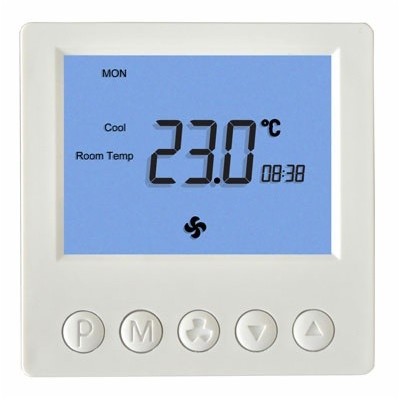

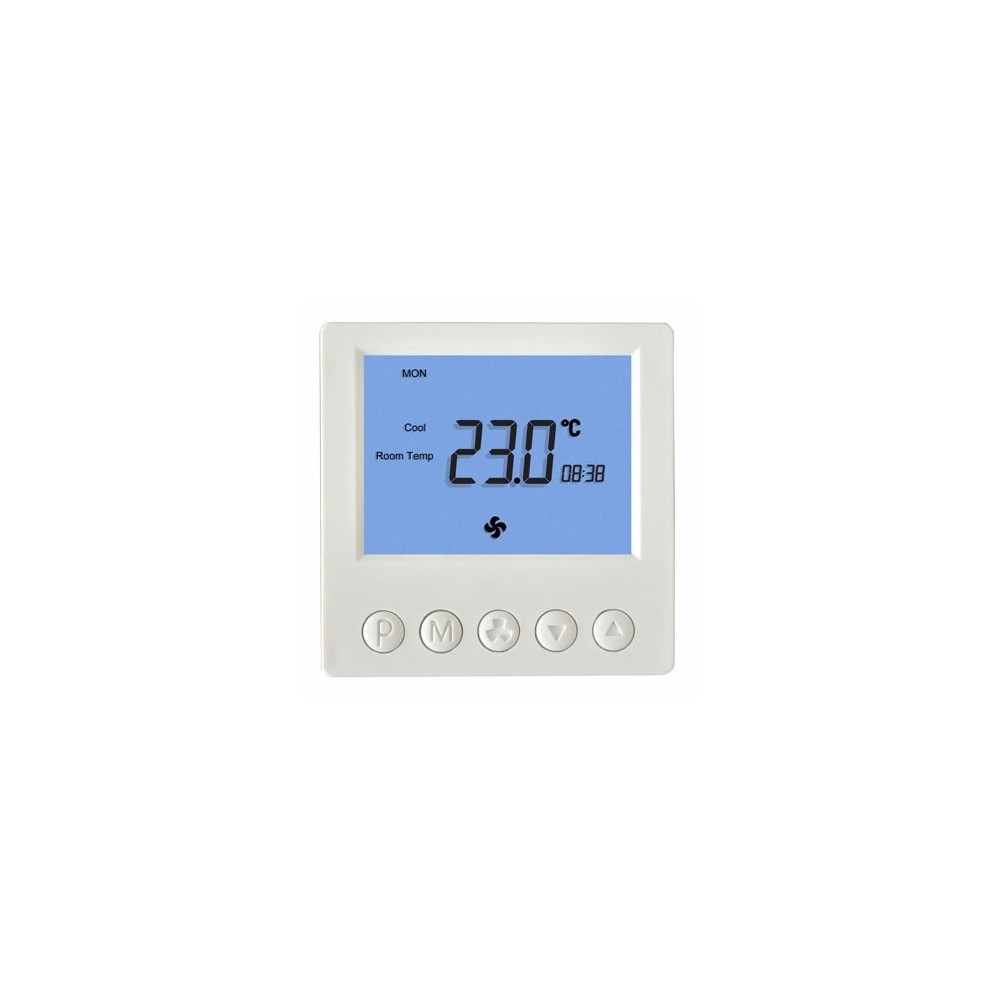

Il regolatore RekupeX REX EC è un regolatore elettronico dotato di un ampio display LCD, progettato per controllare unità di trattamento aria, recubox e gruppi di recupero con ventilatori dotati di motori EC. Il regolatore consente il controllo di unità di climatizzazione con un segnale 0-10 V (ad esempio con motori commutati) e con apparecchiature supplementari. (contatto commutato) REX EC consente di impostare l'intensità della ventilazione in base ad un piano di lavoro programmato oppure di funzionare in modalità manuale.

Grazie al contatto di commutazione (relè R), il regolatore ha funzioni aggiuntive:

Il regolatore, grazie al relè R, permette di accendere il dispositivo (funzione termostato - riscaldamento o raffreddamento) in base alla temperatura misurata dal sensore di temperatura integrato o esterno.

Il regolatore può proteggere lo scambiatore del sistema di recupero del calore dal congelamento . In base alla temperatura misurata da una sonda esterna posta all'uscita dell'aria contaminata dallo scambiatore, il relè R consente di spegnere il ventilatore di immissione dell'aria fresca per sbrinare lo scambiatore dell'aria contaminata oppure di accendere il preriscaldamento.

Il controller è inoltre dotato di un contatto che, in caso di cortocircuito, attiva la funzione BOOST (ventilazione monouso). Ciò consente di controllare il sistema di recupero del calore da una postazione remota (WC, bagno, cucina, ecc.) per una rapida ventilazione. Ci sono 3 modalità tra cui scegliere. E può essere avviato semplicemente premendo un pulsante oppure tramite un sensore aggiuntivo adatto, ad esempio umidità, ecc.

CARATTERISTICHE

Ampio display LCD retroilluminato che visualizza la velocità attuale della ventola, la temperatura del sensore di temperatura integrato e aggiuntivo, la modalità impostata, data e ora e altre informazioni.

• 6 velocità della ventola selezionabili, ogni livello regolabile individualmente nell'intero intervallo di tensione di controllo di 0-10 V

• Ingresso per il collegamento di un segnale di avvertimento. In caso di cortocircuito, viene emesso un segnale acustico e sullo schermo viene visualizzato un messaggio.

• Monitoraggio del momento della sostituzione del filtro (parola FILTRO, segnale acustico).

• Controllo e programmazione facili e intuitivi

• Alimentazione DC 6-29V con batteria di backup (impostazioni di controllo mantenute)

• Programmazione dell'intensità di ventilazione in un ciclo settimanale, 4 fasce orarie al giorno (impostazione con precisione di 1 minuto)

• Modalità manuale o automatica

DATI TECNICI

• Consumo: < 2W

• Numero di livelli di prestazione: 6

• Visualizzazione della temperatura: -20 ÷ 140 °C, regolabile con incrementi di 0,1 °C

• Precisione della misurazione della temperatura: 1 °C

• Alimentazione: DC 6 - 29V

• Corrente: 0,1 A

• Segnale di uscita: 0-10 V CC

• Ingressi: 2x

• Uscita relè: 1x 1A 250V CA

• Copertura: ABS

• Schermo: LCD (3,2")

• Classe di protezione: IP30

CONTENUTO DELLA CONSEGNA

• 1x pannello di controllo principale - LCD
• 1x modulo di collegamento relè

Sensore di temperatura esterno non incluso (può essere ordinato separatamente)

SPIEGAZIONE DEI PITTOGRAMMI SUL DISPLAY

otto="335" />

DIMENSIONI

ESEMPI DI CONNESSIONE DEL CONTROLLER

1./ PROTEZIONE CONTRO IL GELO DELL'UNITÀ DI SCARICO DEL CALORE - SCOLLEGAMENTO DEL VENTILATORE DI ALIMENTAZIONE

In questo caso il controllore viene utilizzato per regolare un sistema di recupero del calore dotato di una ventola di mandata e di scarico controllata da un segnale 0-10 V.

Un sensore di temperatura esterno collegato a IN2, fisicamente posizionato all'uscita dell'aria di scarico dallo scambiatore di calore, indica la temperatura, ad esempio 1°C e poi il regolatore arresta la ventola di mandata. In questo stato, l'aria calda proveniente dalla ventola di scarico sbrina lo scambiatore di calore con aria di scarico calda.

2./ PROTEZIONE ANTIGELO DELL'UNITÀ DI SCARICO TERMICO - ACCENSIONE DEL PRERISCALDAMENTO

In questo caso il controllore viene utilizzato per regolare un sistema di recupero del calore dotato di una ventola di mandata e di scarico controllata da un segnale 0-10 V.
Un sensore di temperatura esterno collegato a IN2, fisicamente posizionato all'uscita dell'aria di scarico dallo scambiatore di calore, indica la temperatura, ad esempio 1°C e quindi il regolatore avvia il preriscaldatore elettrico situato nel tubo di mandata dell'aria fresca davanti allo scambiatore di calore.
L'aria riscaldata viene poi sbrinata dal recuperatore e dal riscaldatore elettrico. il preriscaldamento viene disattivato (al raggiungimento della temperatura impostata, in questo caso 3°C).

3./ CONTROLLO AUTOMATICO DEL BY-PASS
