Entalpický RECUBOX® OPEN ERV 03/100 - 140 m³/h (rekuperačný výmenník v opláštení, rekuperačný box, rekuperačná jednotka)
RECUBOX® OPEN ERV 03/100 je najmenší otvárací RECUBOX® pre prietok až 140 m³/h. Vďaka výške iba 165 mm je ideálny do nízkych podhľadov a malých priestorov. Ponúka účinnosť až 95 %, zákazkovú výrobu v ČR, variabilné hrdlá a záruku 12 rokov na tesnosť plášťa.
Entalpický RECUBOX® OPEN ERV 03/100 – kompaktný rekuperačný box pre nízke podhľady
Entalpický RECUBOX® OPEN ERV 03/100 je najmenší entalpický RECUBOX® so servisnými dvierkami a integrovanými filtrami triedy M5. Je kompaktný, mimoriadne odolný a hygienicky čistý opláštený rekuperačný výmenník určený pre modernú modulárnu rekuperáciu vzduchu.

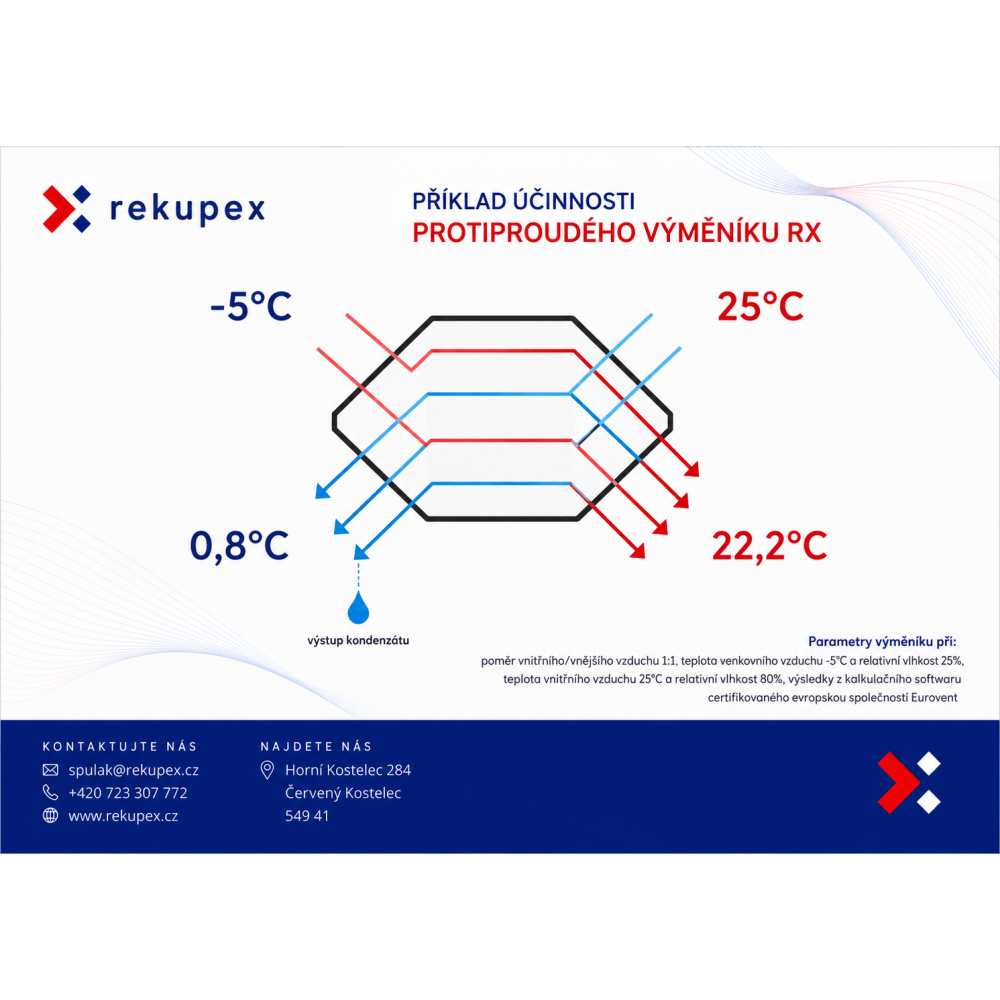

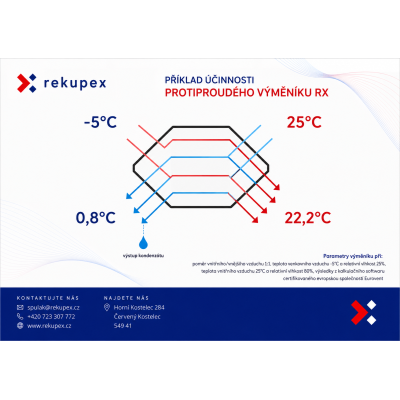

Na rozdiel od bežného rekuperačného výmenníka dokáže entalpický variant prenášať nielen teplo, ale aj časť vlhkosti z odvádzaného vzduchu späť do privádzaného čerstvého vzduchu. Výsledkom je komfortnejšie vnútorné prostredie, najmä v zimnom období, keď býva vzduch v interiéri často príliš suchý.
Verzia OPEN je navrhnutá pre ľahký servisný prístup, jednoduché vybratie výmenníka a možnosť pravidelnej kontroly, čistenia a výmeny filtračnej textílie.

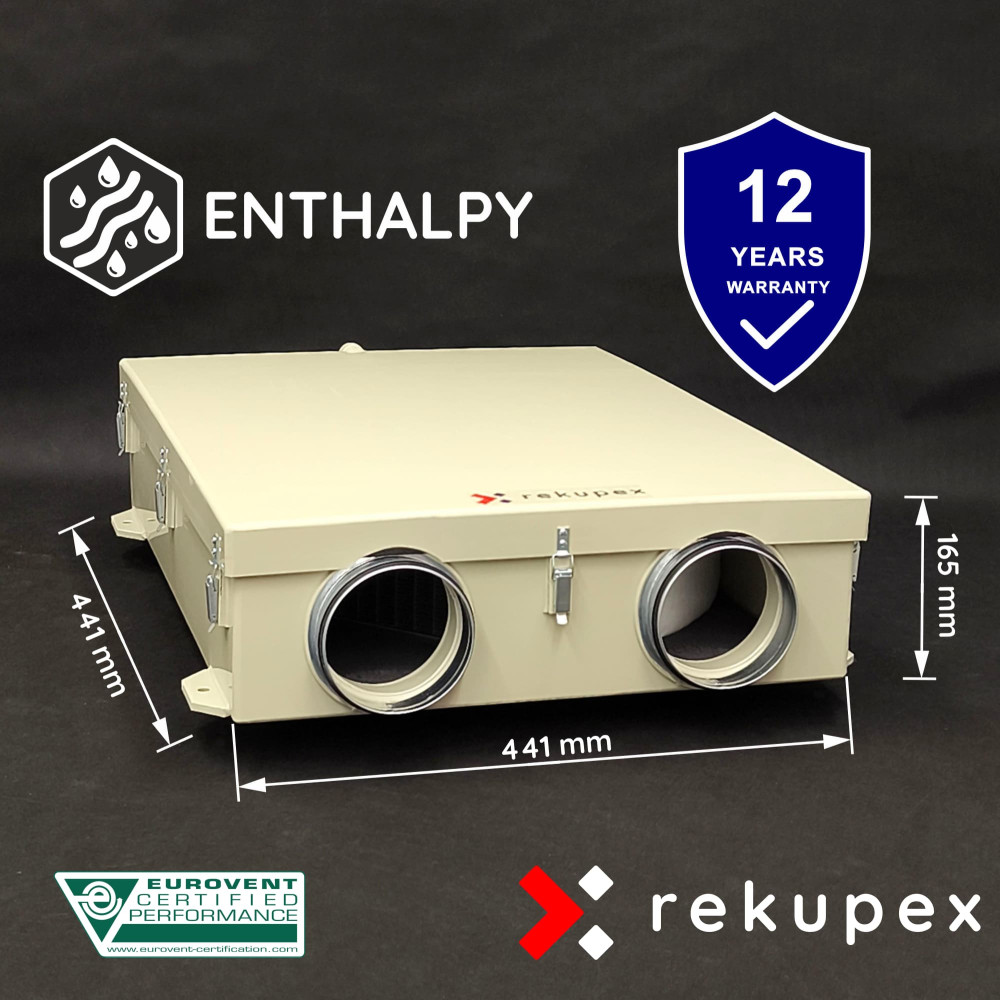

Vďaka mimoriadne malým rozmerom 441 × 441 × 165 mm je ideálnym riešením pre nízke podhľady, malé byty, apartmány, tiny house projekty, WC, sociálne zariadenia, technické miestnosti s obmedzeným priestorom aj decentralizované VZT systémy.
Výška iba 165 mm umožňuje inštaláciu aj tam, kde klasické rekuperačné jednotky jednoducho nie je možné použiť.
Hlavné parametre:
- objemový prietok až 140 m³/h,
- účinnosť spätného získavania tepla až 95 %, a vlhkosti až 75%,
- stavebná výška iba 165 mm,
- integrované filtre M5,
- nízke tlakové straty,
- tichá prevádzka,
- vhodné aj do veľmi nízkych podhľadov.
Zákazková výroba v Českej republike. RECUBOXY® vyrábame kompletne v ČR podľa presných požiadaviek zákazníkov. Používame kvalitné polypropylénové materiály spoločnosti SIMONA AG a profesionálnu technológiu zvárania horúcim plynom na zariadeniach Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká ako poctivo spracovaný technický výrobok – s dôrazom na presnosť, tesnosť, dlhú životnosť a možnosť prispôsobenia konkrétnej inštalácii.
Prečo zvoliť entalpickú rekuperáciu?
Entalpický výmenník nevytvára vlhkosť, ale dokáže vracať časť vlhkosti z odvádzaného vzduchu späť do interiéru. Vďaka tomu pomáha zmierniť nadmerné vysušovanie vnútorného vzduchu počas vykurovacej sezóny.
V bežnej prevádzke sa vlhkosť v interiéri nezvýši okamžite. Entalpický výmenník pracuje postupne – vlhkosť sa vracia priebežne a výsledný efekt závisí od konkrétneho domu, vetracieho režimu, vonkajšej teploty, vlhkosti odvádzaného vzduchu aj nasiakavosti stavebných materiálov.
Praktickým výsledkom je príjemnejšia vnútorná klíma, menší pocit suchého vzduchu, vyšší komfort bývania a zároveň zachovanie hygienickej výmeny vzduchu.
Hlavné výhody jednotky RECUBOX® OPEN HRV 03/100
 |
Jednoduché vybratie výmenníka Výmenník je možné z jednotky RECUBOX® OPEN jednoducho vysunúť cez servisné dvierka. Vďaka tomu je údržba výrazne pohodlnejšia ako pri uzavretých rekuperačných boxoch. |
 |
Integrované filtre M5 Jednotka je v základnom prevedení vybavená filtračnými textíliami triedy M5. Filtre chránia výmenník pred zanášaním a prispievajú k zdravej klíme vo vašom dome. Sú ľahko prístupné cez servisné dvierka. |
 |
Maximálna hygiena Servisné prevedenie OPEN umožňuje vybrať výmenník, skontrolovať vnútorný priestor jednotky a podľa potreby vykonať čistenie. To je zásadné pre dlhodobo hygienickú prevádzku rekuperácie. |
 |
Mechanické utesnenie bez lepidiel Výmenník je v jednotke utesnený mechanicky pomocou tesnenia v drážke. Nepoužívame lepené pásky ani lepidlá, ktoré môžu časom degradovať. |
 |
Bez skrutiek, nitov a lepidiel Plášť RECUBOXU® je vyrobený z polypropylénu a spojovaný technológiou zvárania horúcim plynom. Výsledkom sú pevné, homogénne a dlhodobo tesné spoje. |
 |
Odvod kondenzátu 1/2" Odvod kondenzátu je riešený nákrutkou 1/2". Pri variante C02 je odvod kondenzátu vedený cez servisné dvierka. |
 |

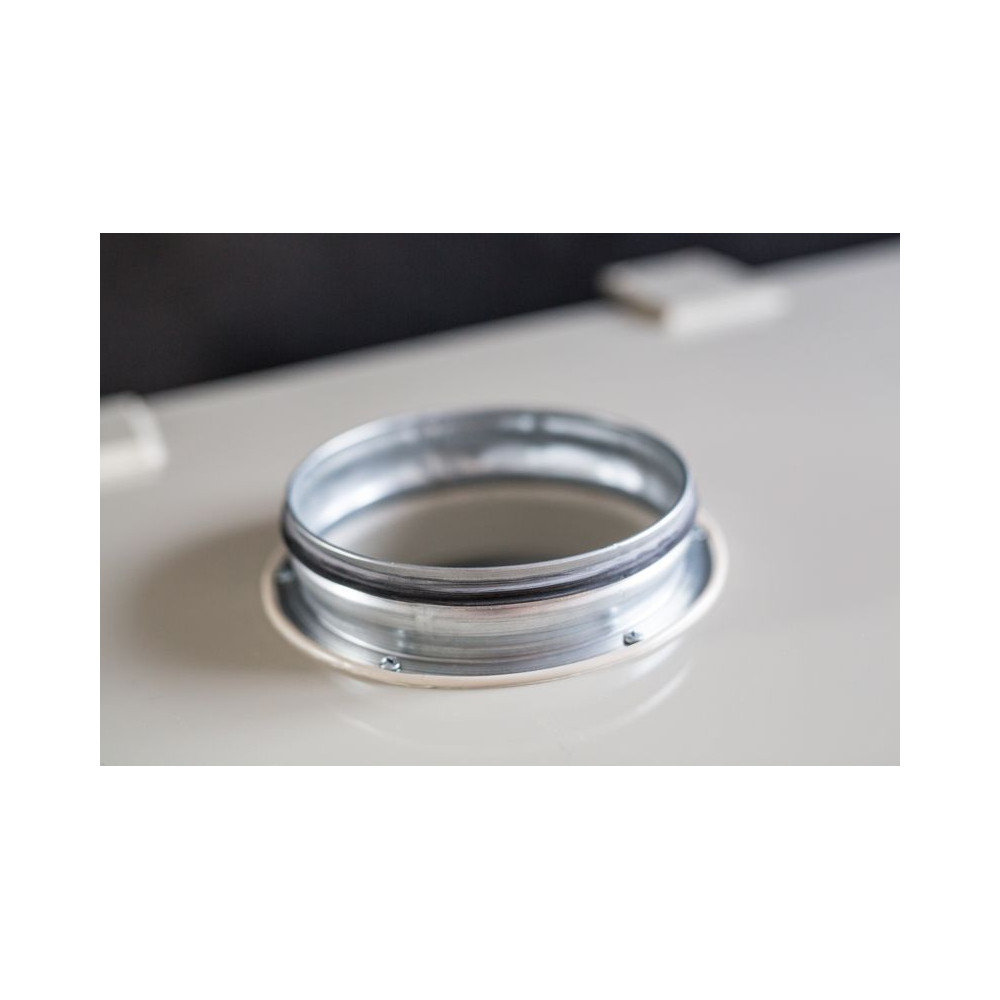

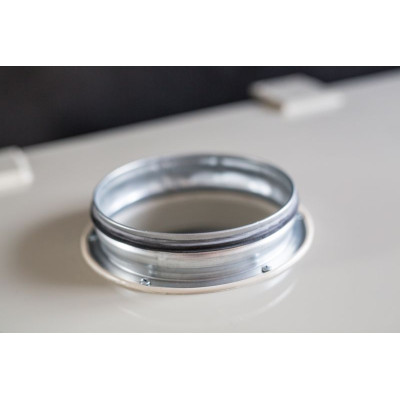

Variabilita pripojovacích hrdiel RECUBOX® OPEN je možné objednať v rôznych variantoch umiestnenia pripojovacích hrdiel podľa konkrétnej inštalácie. |
 |
Jednoduchá inštalácia Jednotka je pripravená na montáž do technického priestoru a napojenie na externé potrubné ventilátory, reguláciu a ďalšie prvky vzduchotechnického systému. |
Tesnosť a servisný prístup

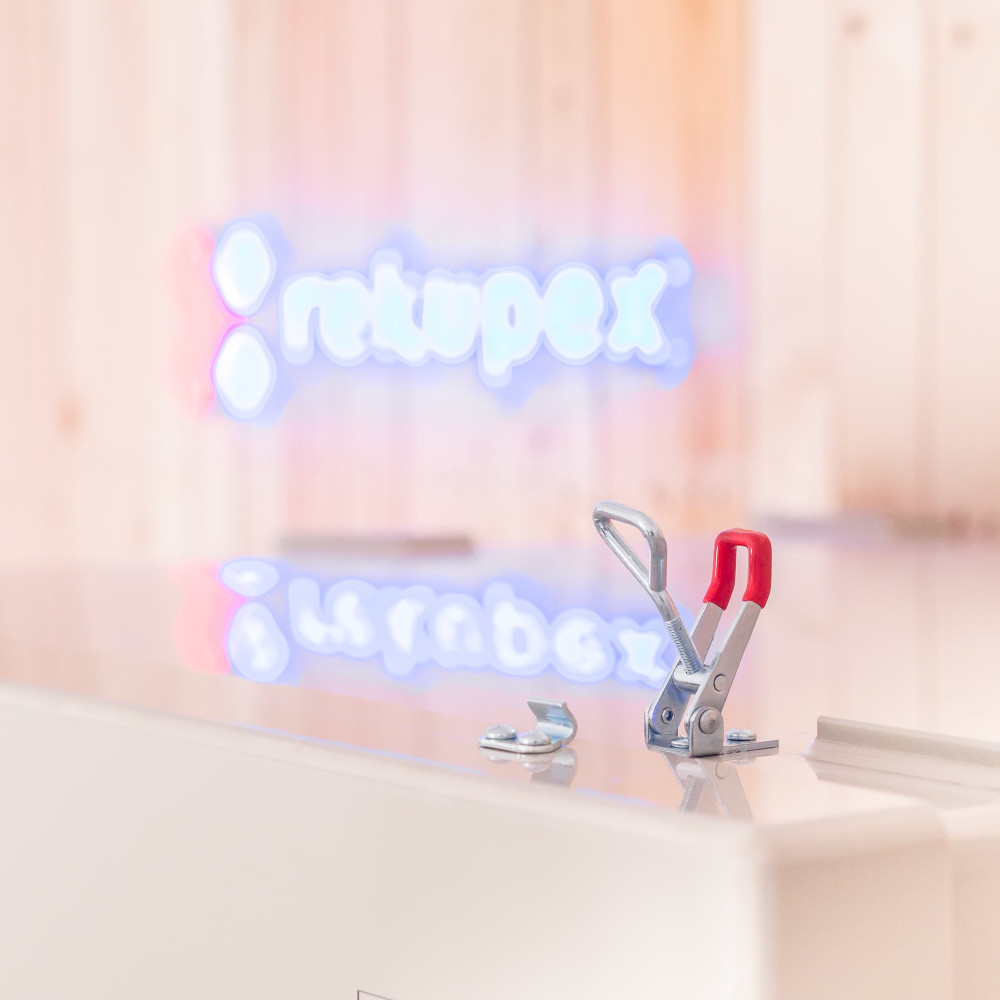

Tesnosť skrine je zásadná pre efektívnu rekuperáciu. RECUBOX® je vybavený masívnymi nastaviteľnými prackami, ktoré umožňujú presne doladiť prítlak veka na tesnenie. Vďaka tomu jednotka neprisáva falošný vzduch a pracuje s maximálnou možnou účinnosťou.
U neizolovanej verzie RECUBOXU® je utesnenie a uchytenie veka riešené pomocou skrutiek a maticových nitov namiesto praciek.
Na výber z troch entalpických výmenníkov
Entalpický RECUBOX® OPEN ERV 03/100 je možné osadiť tromi typmi entalpických protiprúdových výmenníkov.
Každý z výmenníkov ponúka inú technológiu, konštrukčné prevedenie a pomer cena / výkon. Vďaka tomu je možné RECUBOX® prispôsobiť konkrétnym požiadavkám projektu – od ekonomického riešenia až po špičkovú technológiu METALPIC.
Voľba výmenníka prebieha počas objednávky.
|

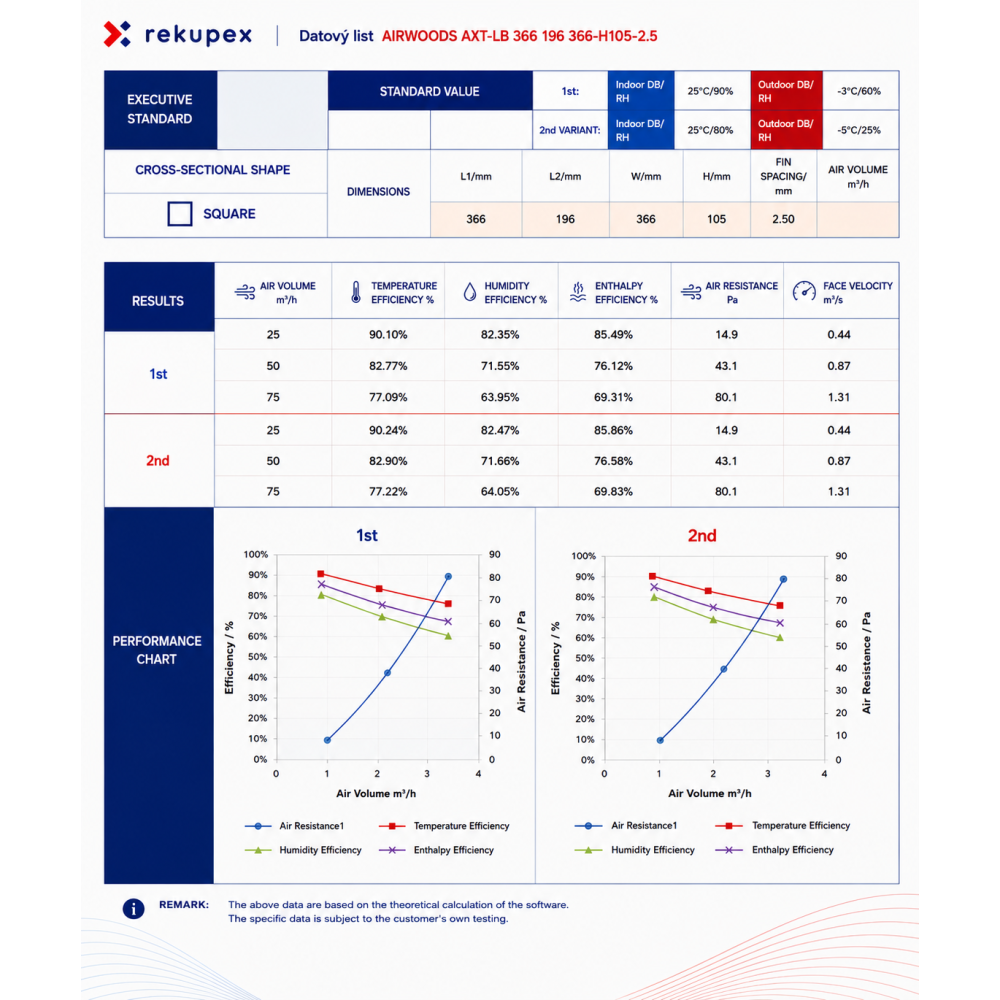

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpický protiprúdový výmenník s veľmi dobrým pomerom cena / výkon. Vhodné riešenie pre projekty, kde je požadovaná entalpická funkcia, kompaktné prevedenie a ekonomická dostupnosť.
Praktická voľba pre cenovo dostupnú entalpickú rekuperáciu. |
|

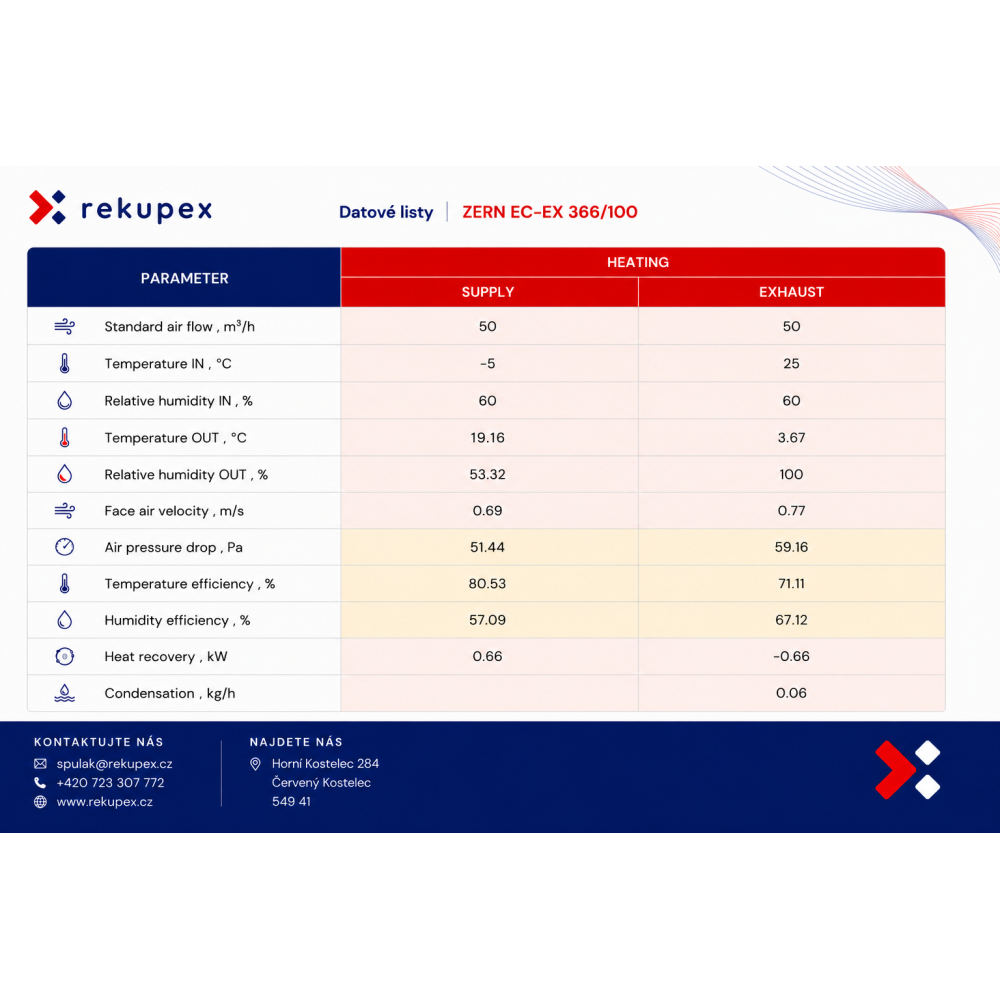

ZERN ENGINEERING EC-EX 366-100 Entalpický výmenník výrobcu ZERN ENGINEERING s robustnou konštrukciou a osvedčenou technológiou pre spätné získavanie tepla aj vlhkosti.
Vhodné riešenie pre zákazníkov, ktorí hľadajú pevnú a dlhodobo stabilnú entalpickú variantu. |

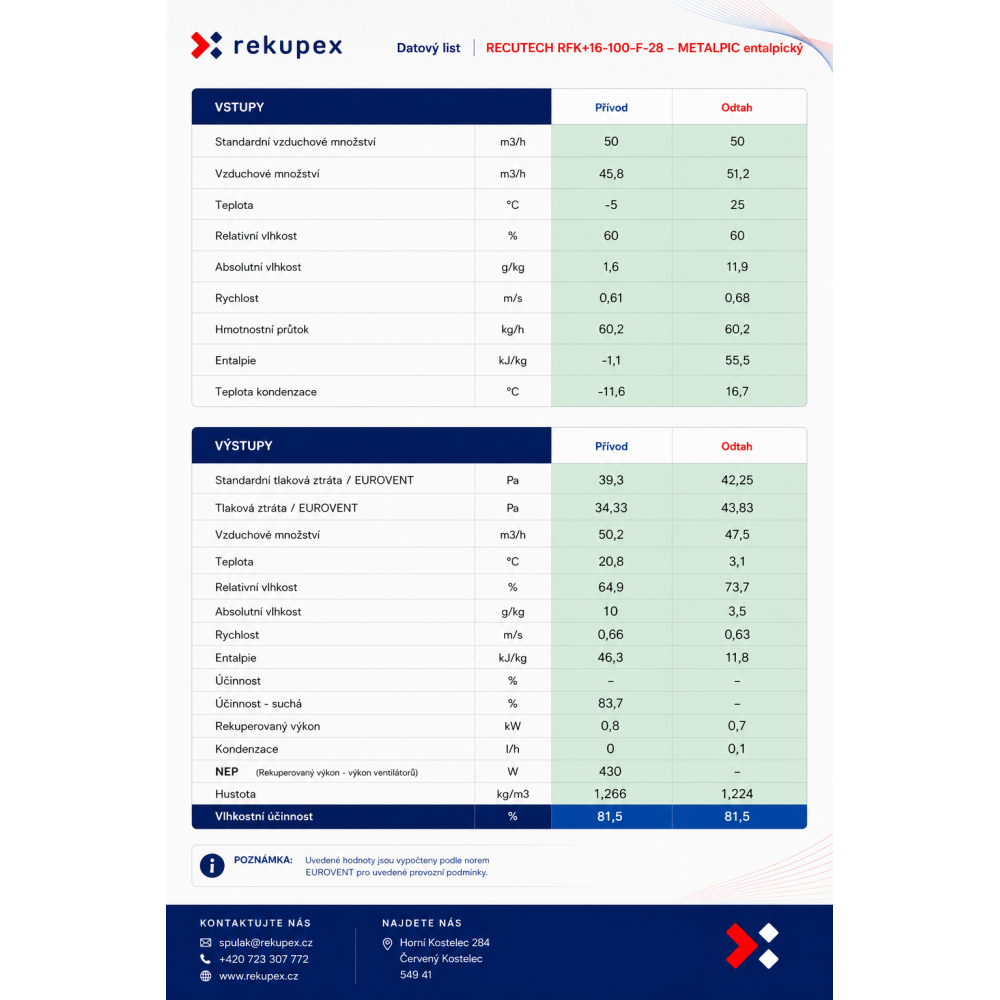

Dátový list |
RECUTECH RFK+16-100-F-28 – METALPIC entalpický Špičkový entalpický výmenník českého výrobcu RECUTECH s modernou technológiou METALPIC. Ide o najvyspelejší variant pre zákazníkov, ktorí chcú maximálnu technologickú úroveň, nízke tlakové straty a dlhodobú odolnosť.
Odporúčaná voľba pre najnáročnejšie aplikácie, kde sa kladie dôraz na účinnosť, komfort a kvalitu prevedenia. |
Vďaka robustnej konštrukcii, vysokej kvalite a hygienickej nezávadnosti sú naše RECUBOXY® súčasťou mnohých projektov ČVUT (České vysoké učení technické v Prahe), vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
Záruka 12 rokov na tesnosť plášťa
Na tesnosť plášťa jednotiek RECUBOX® poskytujeme nadštandardnú záruku 12 rokov.
Plášť je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom, vďaka čomu vznikajú homogénne, pevné a dlhodobo stabilné spoje bez rizika degradácie.
Na rozdiel od konštrukcií využívajúcich lepené spoje, tesniace pásky alebo kombinácie rôznych materiálov si RECUBOX® zachováva svoju vzduchotesnosť a mechanickú odolnosť aj po mnohých rokoch prevádzky.
Izolácia a dvojplášťové prevedenie
 |
RECUBOX® je možné objednať v niekoľkých variantoch izolácie:
Pri dvojplášťovom prevedení je izolácia hermeticky uzavretá medzi dvoma plášťami. Okrem samotného izolantu tak vzniká aj ďalší robustný polypropylénový plášť. Výsledkom je veľmi odolná a dlhodobo stabilná konštrukcia vhodná aj do náročnejších technických priestorov. |
Video predstavenie RECUBOX®
Pozrite sa na filozofiu a konštrukciu systému RECUBOX®.
Video ukazuje základné princípy konštrukcie, modularity, hygieny a servisného prístupu.

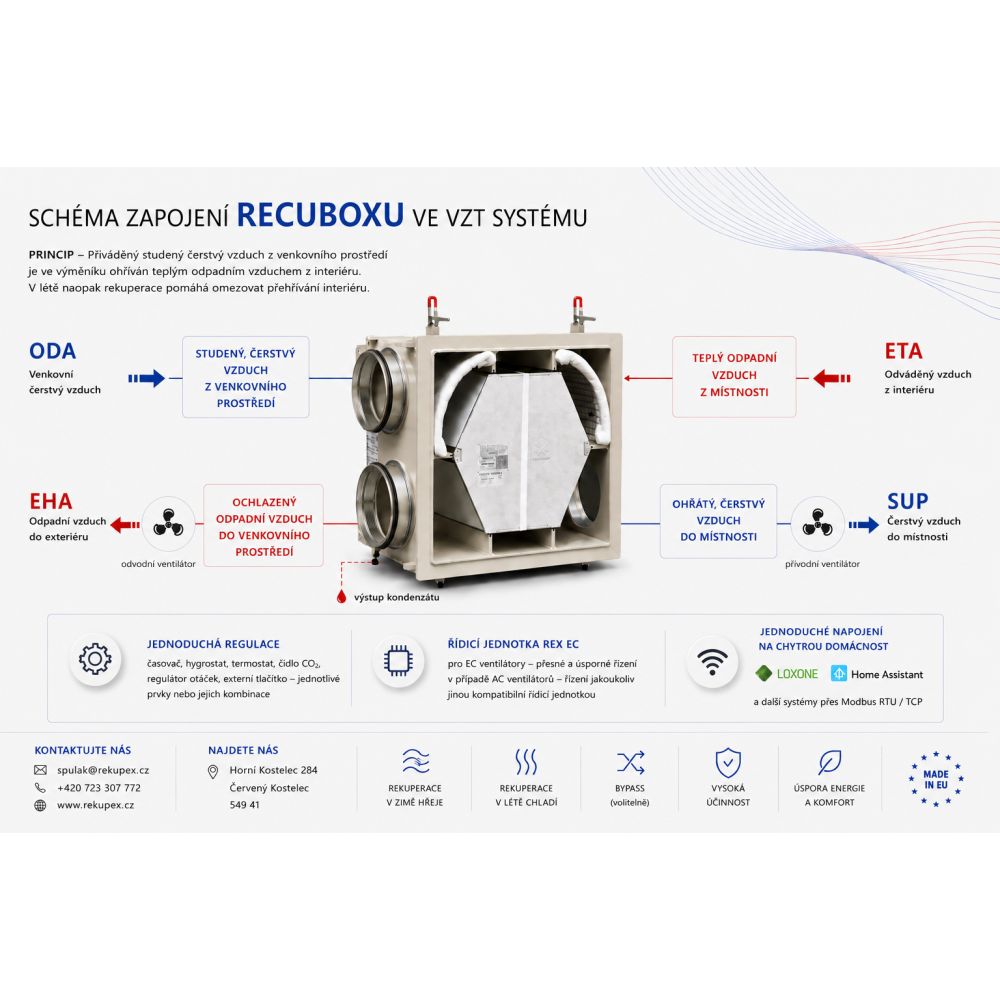

Príklad zapojenia v rodinnom dome
Príklad zapojenia RECUBOXU® OPEN v rodinnom dome.
Kliknite na schému pre zväčšenie.
Zapojenie s reguláciou REX EC a EC ventilátormi
Ukážka zapojenia s EC ventilátormi a reguláciou RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 je určený na použitie s externými potrubnými ventilátormi.
Varianty umiestnenia pripojovacích hrdiel
Výber variantu prebieha počas objednávkového procesu.
Rozmery sú uvedené bez izolácie. V prípade izolovaného prevedenia je nutné počítať s navýšením rozmerov.
Ak by bolo nutné rozmery upraviť napríklad kvôli väčším pripojovacím hrdlám alebo špecifickej požiadavke inštalácie, budeme Vás po objednaní informovať.
 |
A01 Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 441 (A) × 441 (B) × 165 (C) mm – šírka × výška × hĺbka |
 |
B01 Výmenník na úzkej vaničce, 4 hrdlá do strán Rozmer: 441 (A) × 441 (B) × 165 (C) mm – výška × šírka × hĺbka |
 |
A02 Výmenník na širokej vaničke, 2 hrdlá nahor, 2 hrdlá do strán Rozmer: 441 (A) × 441 (B) × 165 (C) mm – šírka × výška × hĺbka |
 |
B02 Výmenník na úzkej vaničce, 2 hrdlá nahor, 2 hrdlá do strán Rozmer: 441 (A) × 441 (B) × 165 (C) mm – výška × šírka × hĺbka |
 |
C01 Výmenník na ploche čela, 4 hrdlá nahor Rozmer: 441 (A) × 265 (B) × 441 (C) mm – šírka × hĺbka × výška |
 |
C02 Výmenník na ploche čela, 4 hrdlá do strán v jednej výške Rozmer: 441 (A) × 165 (B) × 441 (C) mm – šírka × hĺbka × výška Tento variant je vhodný do podhľadu, kedy sa výmenník a filtre vysúvajú z RECUBOXU® smerom k podlahe. Odvod kondenzátu je umiestnený na dvierkach a pred servisným zásahom je nutné ho odpojiť. |
 |
Neváhajte sa na nás obrátiť s Vašou špecifickou požiadavkou. RECUBOXY® vyrábame na zákazku a v mnohých prípadoch dokážeme upraviť orientáciu alebo umiestnenie hrdiel podľa konkrétnej inštalácie. |
Odporúčané ventilátory
RECUBOX® OPEN HRV 03/100 je určený na použitie s externými potrubnými ventilátormi.
Pre optimálny výkon odporúčame ventilátory s podobnými parametrami ako:
Ventilátory nie sú umiestnené vo vnútri jednotky. Entalpický RECUBOX® OPEN HRV 03/100 nie je prevedenie VENT-READY.
 |
Možnosť objednania AFL EC CONSTANT FLOW ventilátorov K RECUBOXU® OPEN HRV 03/100 je možné na objednanie dodať aj potrubný plášť pre osadenie ventilátormi AFL EC CONSTANT FLOW. AFL EC CONSTANT FLOW ventilátory pre RECUBOX® Obrovskou výhodou technológie CONSTANT FLOW je schopnosť ventilátorov automaticky reagovať na zmeny tlakových strát v systéme a upravovať otáčky tak, aby bol dlhodobo zachovaný stabilný prietok vzduchu. Ventilátory sú navyše veľmi vhodné pre inteligentné domácnosti – vďaka riadeniu 0–10 V ich možno ľahko napojiť napríklad na Loxone, Home Assistant a ďalšie inteligentné systémy. |
Regulácia a riadenie systému
Reguláciu a riadenie RECUBOXU® je možné riešiť mnohými spôsobmi podľa typu použitých ventilátorov a požiadaviek konkrétnej inštalácie.
Veľkou výhodou modulárneho systému je, že nie ste viazaní na jednu konkrétnu reguláciu. Riadenie možno navrhnúť jednoducho pre nenáročné aplikácie, alebo ako súčasť inteligentnej domácnosti či pokročilého vetracieho systému.
| AC ventilátory |
Jednoduché a ekonomické riadenie pre nenáročné aplikácie. Pri AC ventilátoroch je možné použiť napríklad riadenie pomocou časových hodín v štýle 0/1 – zapnuté / vypnuté. Chod ventilátorov je možné regulovať aj pomocou triakových regulátorov. |
| EC ventilátory |
Moderné, úsporné a veľmi dobre regulovateľné riešenie. Pokiaľ použijete EC ventilátory, je možné ich výkon plynule riadiť pomocou signálu DC 0–10 V. Pre riadenie EC ventilátorov môžete použiť napríklad náš regulátor RekupeX REX EC: REX EC – regulátor pre rekuperačné zostavy s EC ventilátormi Použiť možno tiež iný EC regulátor alebo priame napojenie na inteligentnú domácnosť, napríklad Loxone alebo Home Assistant. |
100% BY-PASS
RECUBOX® je možné dodať aj vo variante so 100% mechanickým BY-PASSOM.
Tento systém v jednom okamihu uzatvára priechod čerstvého vzduchu cez výmenník a súčasne otvára obtokový kanál za výmenníkom.
Výhodou je, že aj pri aktívnom BY-PASSE zostáva vzduch naďalej filtrovaný rovnakým filtrom ako pri bežnej prevádzke cez výmenník.
Výsledné rozmery verzie s BY-PASSOM
Integrovaný 100% BY-PASS je umiestnený za výmenníkom a vytvára samostatný obtokový kanál na prívod čerstvého vzduchu.
Pri prevedení s integrovaným BY-PASSOM je preto nutné počítať s navýšením výsledných rozmerov RECUBOXU®. Hĺbka jednotky sa zväčší približne o rozmer pripojovacej príruby a podľa konkrétnej konfigurácie môže dôjsť aj k navýšeniu šírky jednotky.
Výsledný rozmer RECUBOXU® s integrovaným 100% BY-PASSOM vždy závisí od zvoleného variantu hrdiel, veľkosti pripojovacích prírub, orientácie jednotky a konkrétnej inštalačnej požiadavky.
Ovládanie BY-PASSU
Ovládanie BY-PASSU je riešené pomocou hriadeľa DN14, ktorý je vyvedený z RECUBOXU® na jeho vonkajšiu stenu.
V základnom prevedení je osadený ručnou ovládacou kľučkou, ktorú je možné jednoducho nahradiť servopohonom. Ten sa kotví skrutkou do inštalačnej dosky upevnenej pomocou štyroch metrických skrutiek.
Na čo slúži BY-PASS?
BY-PASS u RECUBOXU® slúži na to, aby mohol vzduch v určitých situáciách obísť rekuperačný výmenník bez odovzdávania tepla.
Najčastejšie sa používa v lete: pokiaľ je vonku v noci chladnejšie ako vo vnútri domu, rekuperácia otvorí BY-PASS a chladný vonkajší vzduch prúdi priamo do interiéru bez ohrievania od odvádzaného vzduchu. Vďaka tomu môže dochádzať k prirodzenému nočnému ochladzovaniu objektu a to vyfiltrovaným vzduchom, čo je dôležité napr. pre alergikov.
Druhým dôležitým využitím je ochrana výmenníka proti zamŕzaniu. Pri veľmi nízkych vonkajších teplotách môže riadiaci systém dočasne otvoriť BY-PASS, čím sa výmenník odmrazí a nedochádza k jeho poškodeniu.
Jednoducho povedané: BY-PASS je „obchvat“ rekuperačného výmenníka, ktorý umožňuje inteligentne riadiť, kedy sa má teplo prenášať a kedy nie.
Vďaka modulárnej koncepcii RECUBOX® si môžete zvoliť presne takú úroveň riadenia, akú váš projekt potrebuje – od jednoduchého zapnutia a vypnutia až po plne integrované riadenie v inteligentnej domácnosti.
Tabuľka dát
- Dĺžka záruky
- 36 mesiacov
- Certifikácia EUROVENT:
- ÁNO (výmenník)
- Materiál plášťa
- PP-H
- Maximálny diferenčný tlak medzi saním a výfukom [Pa]:
- 800
- Najvyššia účinnosť pri výkone [m3/hod]:
- 0 -250
- Priemer [mm]
- Od 90 do 125 (voliteľné)
- Rozmery recuboxu [mm]:
- 529 x 329 x 274
- Sila materiálu plášťa [mm]:
- 5
- Teplota dopravovaného vzduchu s AL výmenníkom [°C]:
- Od -40 do +80
- Sila izolácie [mm]:
- 30 alebo 50 mm
- Súčiniteľ tepelnej vodivosti izolačného materiálu [W/mK]:
- 0,036
- Vyberateľný výmenník
- NIE
