AIRBOX SLIM 360 – izolovaný box pre EC ventilátory AFL Constant Flow

AIRBOX SLIM 360

Aerodynamicky optimalizovaná izolovaná skriňa pre inštaláciu ventilátora AFL Constant Flow.

AIRBOX SLIM 360 nie je obyčajný obal na ventilátor. Jedná sa o premyslenú montážnu a izolačnú skriňu, ktorá bola vyvíjaná, testovaná a optimalizovaná s cieľom dosiahnuť čo najnižšiu spotrebu elektrickej energie pri zachovaní vysokého prietoku vzduchu.

Výrobok je určený pre inštaláciu kompatibilného radiálneho ventilátora AFL Constant Flow. Ventilátor, elektrické pripojenie a regulácia nie sú súčasťou samotnej skrine AIRBOX.

Stačí osadiť kompatibilným ventilátorom AFL Constant Flow, pripojiť potrubie a riadenie 0–10 V. AIRBOX je pripravený pre vytvorenie profesionálnej vzduchotechnickej zostavy v priebehu niekoľkých minút.

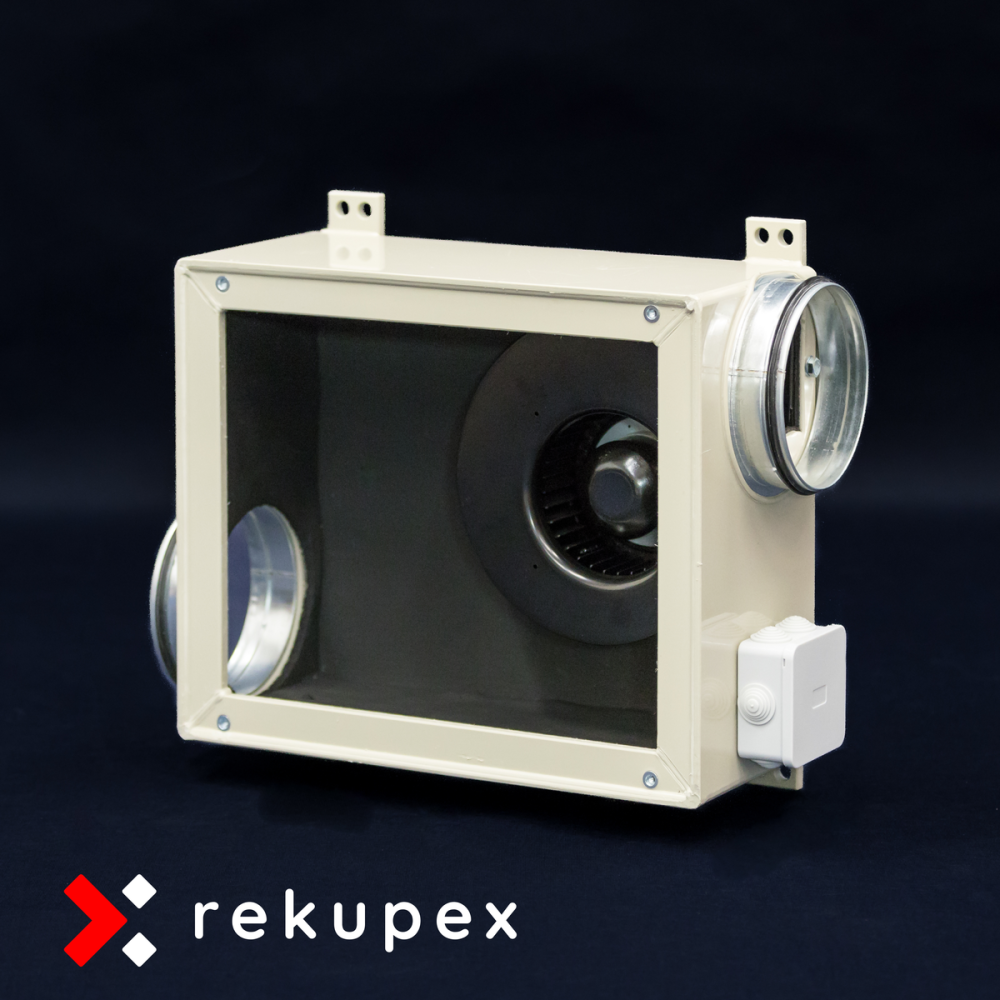

AIRBOX SLIM 360 je dodávaný bez ventilátora. Fotografie zobrazujú príklad inštalácie ventilátora AFL Constant Flow.

Prečo zvoliť AIRBOX SLIM 360?

Testovaná konštrukcia s minimálnou spotrebou

Počas vývoja AIRBOXU SLIM 360 sme testovali rôzne dĺžky, šírky, hĺbky a vnútorné tvary boxu. Skúšali sme zaoblené rohy vo vnútri, kupolovité tvarovanie veka aj naklonenie ventilátora vo vnútri skrine.

Výsledky meraní však ukázali, že tieto riešenia viedli k vyššej spotrebe energie. Najlepší výsledok bol dosiahnutý práve u konštrukcie AIRBOX SLIM 360 s hrdlami umiestnenými diagonálne do kríža.

Pri približne rovnakom prietoku cca 350 m³/h bola pri variante s hrdlami v jednej osi nameraná spotreba cca 60,5 W. Pri finálnej verzii AIRBOX SLIM 360 bola spotreba iba 37,6 W.

Prečo nie sú hrdlá v jednej osi?

Pri nízkom boxe by priame usporiadanie vstupu a výstupu v jednej osi spôsobovalo menej priaznivé prúdenie vo vnútri skrine. Prúd vzduchu by sa koncentroval do jednej časti priestoru a ventilátor by pracoval s vyšším zaťažením.

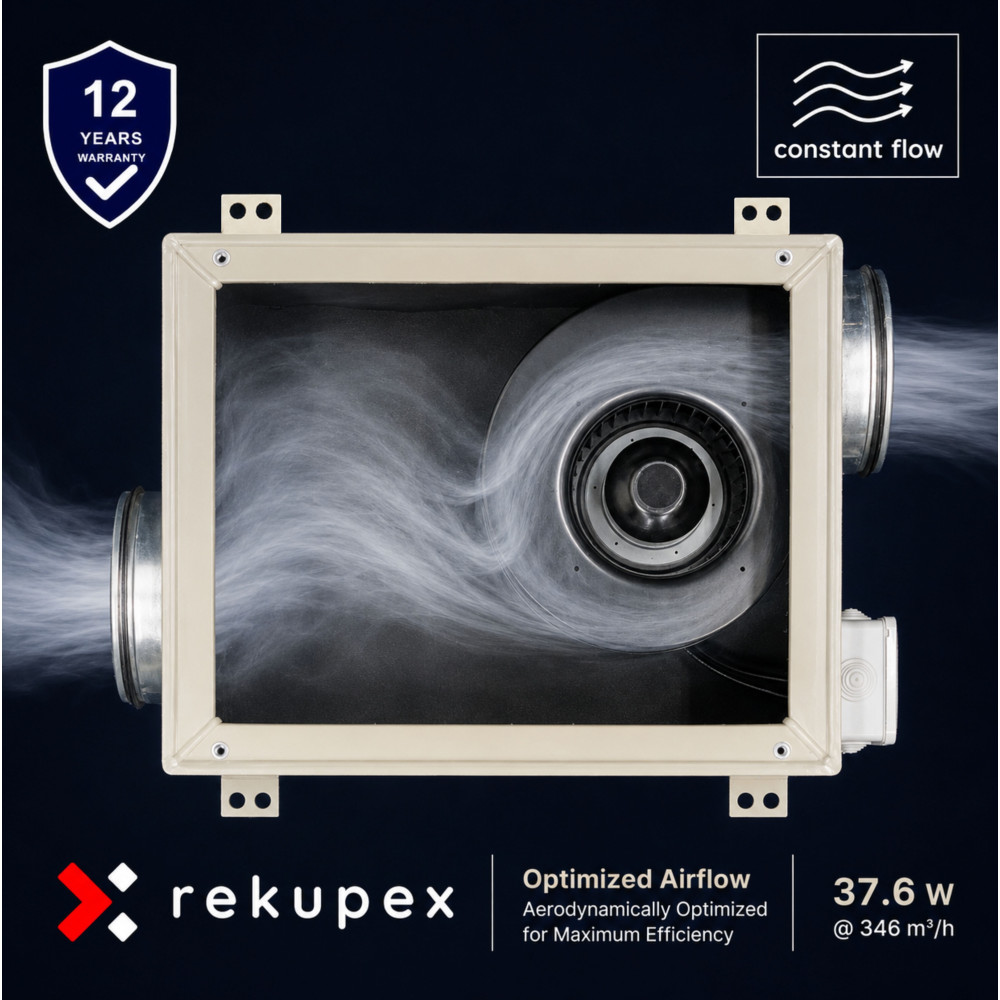

U AIRBOXU SLIM 360 sú preto hrdlá umiestnené diagonálne do kríža. Vzduch sa vo vnútri boxu lepšie rozloží, prúdenie je plynulejšie a ventilátor AFL Constant Flow nemusí zbytočne zvyšovať výkon pre prekonanie tlakových strát.

Výsledkom je výrazne nižšia spotreba elektrickej energie pri zachovaní vysokého prietoku vzduchu.

Namerané hodnoty spotreby

Podmienky merania:

• meranie vykonané s ventilátorom AFL Constant Flow,
• AV sonda umiestnená v 2 m dlhom odťahovom potrubí,
• priemer potrubia 150 mm,
• výstup z ventilátora do voľného priestoru.

Rozmerový výkres AIRBOX SLIM 360

Pre kontrolu rozmerov a návrh inštalácie je k dispozícii rozmerový výkres AIRBOXU SLIM 360.

Výkres obsahuje základné vonkajšie rozmery, polohu pripojovacích hrdiel a montážnych prvkov.

Zobraziť výkres vo väčšom rozlíšení

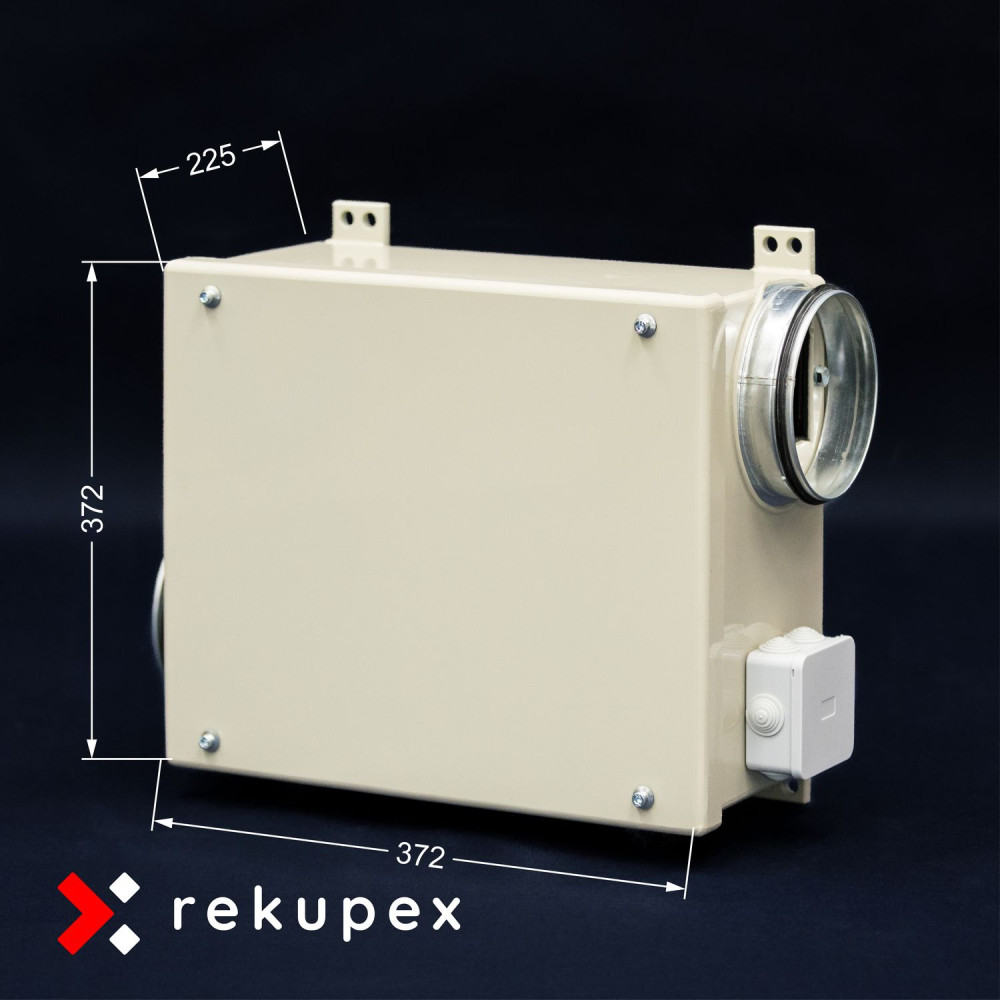

Rozmery a technické parametre

Izolácia proti kondenzácii a hluku

Vnútorná izolácia zo syntetického kaučuku o hrúbke 10 mm obmedzuje riziko kondenzácie na povrchu skrine a zároveň pomáha tlmiť hluk ventilátora.

AIRBOX SLIM 360 je preto vhodný aj pre inštalácie v obytných objektoch, technických miestnostiach alebo podhľadoch.

Konštrukcia z polypropylénu

AIRBOX SLIM 360 je rovnako ako naše jednotky RECUBOX® spracovaný z kvalitného polypropylénu.

• odolnosť proti vlhkosti,
• žiadna korózia,
• nízka hmotnosť,
• dlhá životnosť,
• jednoduchá údržba.

Pripojovacie hrdlá sú vybavené dvoma britmi tesnenia pre pevné a tesné napojenie vzduchotechnického potrubia.

Servisný prístup k ventilátoru je riešený cez dvierka.

Jednoduchá montáž a flexibilné pripojenie

AIRBOX SLIM 360 je navrhnutý pre čo najrýchlejšiu montáž do vzduchotechnického systému.

Skriňa je vybavená 4 montážnymi držiakmi s otvormi s priemerom 12 mm, ktoré umožňujú jednoduché a bezpečné uchytenie k stropu, stene alebo nosnej konštrukcii.

Vďaka servisným dvierkam je ventilátor ľahko prístupný pre inštaláciu, kontrolu aj prípadnú výmenu.

Na výber sú tri priemery pripojovacích hrdiel:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm

Constant Flow ako základ rovnotlakej rekuperácie

Najväčšou výhodou ventilátorov AFL Constant Flow je schopnosť automaticky udržiavať nastavený objemový prietok vzduchu.

Pokiaľ zapojíte dva ventilátory AFL Constant Flow na rovnaký riadiaci signál 0–10 V a pripojíte ich k našim jednotkám RECUBOX®, získate modernú rovnotlakú rekuperáciu s veľmi nízkou spotrebou elektrickej energie.

• jeden ventilátor zaisťuje prívod vzduchu,
• druhý ventilátor zaisťuje odvod vzduchu,
• oba ventilátory automaticky kompenzujú zmeny tlakových strát,
• systém je možné riadiť signálom 0–10 V.

Takéto riešenie je ideálne pre modulárne rekuperačné zostavy RECUBOX®, inteligentné domácnosti, Loxone, Home Assistant a ďalšie systémy riadenia budov.

Záruka 12 rokov na tesnosť a konštrukciu skrine

Na skriňu AIRBOX poskytujeme nadštandardnú záruku 12 rokov.

AIRBOX je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom. Výsledkom sú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie.

Na rozdiel od plechových konštrukcií nehrozí vznik korózie a na rozdiel od lepených konštrukcií nedochádza k starnutiu spojov vplyvom vlhkosti alebo teplotných zmien.

Vďaka jednoduchej konštrukcii bez pohyblivých častí je AIRBOX navrhnutý pre dlhodobú a bezproblémovú prevádzku. Na tesnosť a mechanickú integritu polypropylénovej skrine preto poskytujeme záruku 12 rokov.

Čo AIRBOX SLIM 360 je a čo nie je

AIRBOX SLIM 360 je montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL Constant Flow.

Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani riadiacu elektroniku. Ide o pasívny mechanický prvok určený na integráciu do vzduchotechnického systému.

Výber ventilátora, jeho montáž, elektrické pripojenie a uvedenie výslednej zostavy do prevádzky vykonáva zákazník alebo odborná montážna firma.

RECUBOX® AIRBOX SLIM 360 je určený ako montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL Constant Flow. Samotný ventilátor, elektrické pripojenie a regulácia nie sú súčasťou skrine AIRBOX.
