AIRBOX SLIM 360 – izoliuota dėžė EC ventiliatoriams AFL Constant Flow

AIRBOX SLIM 360

Aerodinamiškai optimizuota izoliuota dėžė AFL Constant Flow ventiliatoriaus montavimui.

AIRBOX SLIM 360 nėra paprastas ventiliatoriaus gaubtas. Tai apgalvota montavimo ir izoliacijos dėžė, kuri buvo sukurta, išbandyta ir optimizuota siekiant kuo mažesnių elektros energijos sąnaudų išlaikant didelį oro srautą.

Gaminys skirtas suderinamo radialinio ventiliatoriaus AFL Constant Flow montavimui. Ventiliatorius, elektros pajungimas ir valdymas neįeina į pačios AIRBOX dėžės komplektaciją.

Tiesiog sumontuokite suderinamą AFL Constant Flow ventiliatorių, prijunkite vamzdžius ir 0–10 V valdymą. AIRBOX dėka profesionalią vėdinimo sistemą sukursite per kelias minutes.

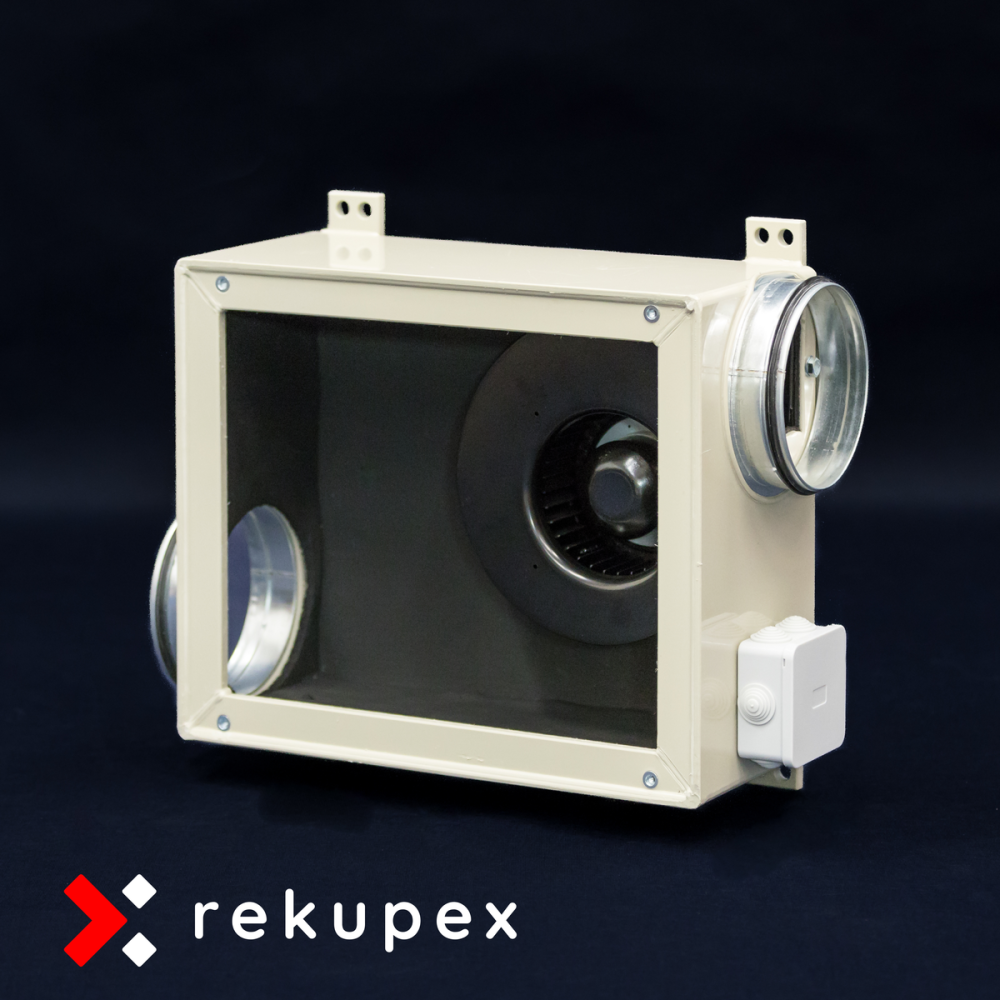

AIRBOX SLIM 360 tiekiama be ventiliatoriaus. Nuotraukose parodytas AFL Constant Flow ventiliatoriaus montavimo pavyzdys.

Kodėl verta rinktis AIRBOX SLIM 360?

Išbandyta konstrukcija su minimaliomis sąnaudomis

Kurdami AIRBOX SLIM 360 išbandėme įvairius dėžės ilgius, pločius, gylius ir vidines formas. Išbandėme užapvalintus kampus viduje, kupolo formos dangtį ir ventiliatoriaus pakreipimą dėžės viduje.

Tačiau matavimų rezultatai parodė, kad šie sprendimai lėmė didesnes energijos sąnaudas. Geriausias rezultatas pasiektas būtent su AIRBOX SLIM 360 konstrukcija, kurioje pajungimo atvamzdžiai išdėstyti įstrižai kryžmai.

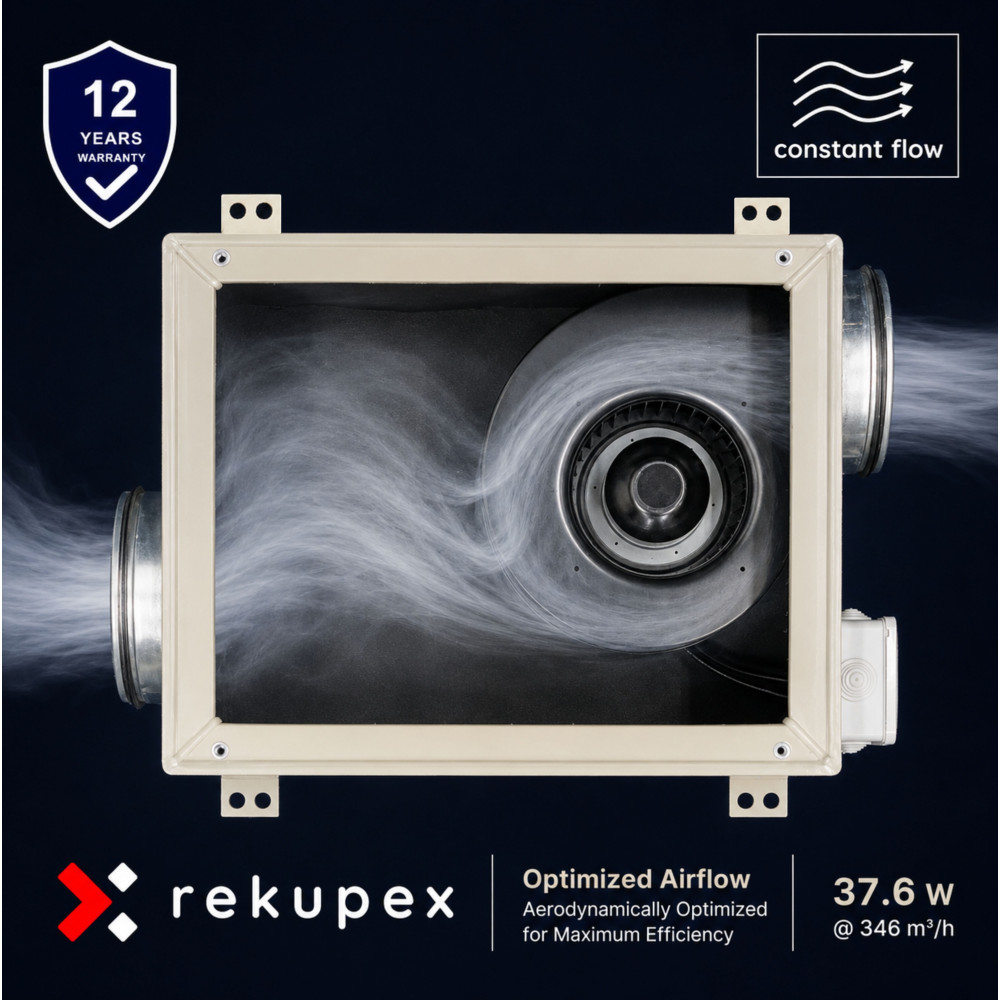

Esant maždaug tokiam pačiam oro srautui – apie 350 m³/h, variantui su atvamzdžiais vienoje ašyje išmatuotos sąnaudos siekė apie 60,5 W. Galutinėje AIRBOX SLIM 360 versijoje sąnaudos buvo tik 37,6 W.

Kodėl atvamzdžiai nėra vienoje ašyje?

Žemoje dėžėje tiesus įleidimo ir išleidimo angų išdėstymas vienoje ašyje sukeltų mažiau palankų oro srautą dėžės viduje. Oro srautas susikoncentruotų vienoje erdvės dalyje, ir ventiliatorius dirbtų su didesne apkrova.

Todėl AIRBOX SLIM 360 atvamzdžiai išdėstyti įstrižai kryžmai. Oras dėžės viduje geriau pasiskirsto, srautas tolygesnis, o AFL Constant Flow ventiliatoriui nereikia be reikalo didinti galios norint įveikti slėgio nuostolius.

Rezultatas – žymiai mažesnės elektros energijos sąnaudos išlaikant didelį oro srautą.

Išmatuotos suvartojimo vertės

Matavimo sąlygos:

• matavimas atliktas su AFL Constant Flow ventiliatoriumi,
• AV zondas patalpintas 2 m ilgio ištraukimo vamzdyje,
• vamzdžio skersmuo 150 mm,
• ventiliatoriaus išmetimas į laisvą erdvę.

AIRBOX SLIM 360 matmenų brėžinys

Matmenų patikrinimui ir instaliacijos projektavimui pateikiamas AIRBOX SLIM 360 matmenų brėžinys.

Brėžinyje pateikiami pagrindiniai išoriniai matmenys, pajungimo atvamzdžių ir tvirtinimo elementų padėtys.

Peržiūrėti didesnės raiškos brėžinį

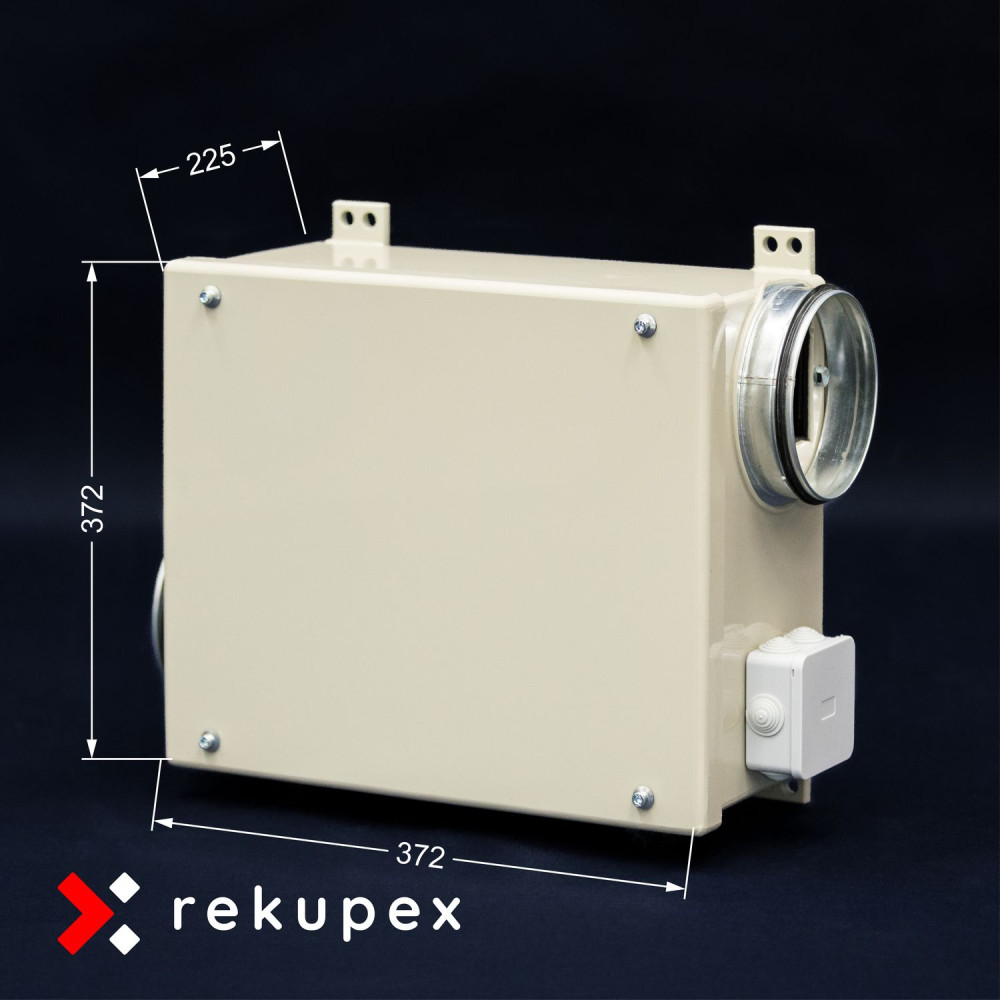

Matmenys ir techniniai parametrai

Kondensato ir triukšmo izoliacija

Vidinė 10 mm storio sintetinio kaučiuko izoliacija sumažina kondensato atsiradimo riziką ant dėžės paviršiaus ir tuo pačiu padeda slopinti ventiliatoriaus triukšmą.

Todėl AIRBOX SLIM 360 taip pat tinka montuoti gyvenamuosiuose pastatuose, techninėse patalpose arba pakabinamose lubose.

Polipropileno konstrukcija

AIRBOX SLIM 360, kaip ir mūsų RECUBOX® įrenginiai, pagaminta iš aukštos kokybės polipropileno.

• atsparumas drėgmei,
• jokios korozijos,
• mažas svoris,
• ilgas tarnavimo laikas,
• lengva priežiūra.

Pajungimo atvamzdžiai aprūpinti dviejų lūpų tarpinėmis tvirtam ir sandariam vėdinimo vamzdžių sujungimui.

Serviso prieiga prie ventiliatoriaus užtikrinama per dureles.

Paprastas montavimas ir lankstus pajungimas

AIRBOX SLIM 360 suprojektuota taip, kad ją būtų galima kuo greičiau sumontuoti vėdinimo sistemoje.

Dėžė turi 4 tvirtinimo laikiklius su 12 mm skersmens skylėmis, leidžiančiais lengvai ir saugiai pritvirtinti ją prie lubų, sienos ar atraminės konstrukcijos.

Dėl serviso durelių ventiliatorius yra lengvai pasiekiamas montavimui, patikrinimui ar galimam keitimui.

Galima rinktis iš trijų pajungimo atvamzdžių skersmenų:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm

Constant Flow kaip subalansuoto slėgio rekuperacijos pagrindas

Didžiausias AFL Constant Flow ventiliatorių privalumas – galimybė automatiškai palaikyti nustatytą tūrinį oro srautą.

Prijungę du AFL Constant Flow ventiliatorius prie to paties 0–10 V valdymo signalo ir sujungę juos su mūsų RECUBOX® įrenginiais, gausite modernią subalansuoto slėgio rekuperacijos sistemą su labai mažomis elektros energijos sąnaudomis.

• vienas ventiliatorius užtikrina oro tiekimą,
• kitas ventiliatorius užtikrina oro ištraukimą,
• abu ventiliatoriai automatiškai kompensuoja slėgio nuostolių pokyčius,
• sistemą galima valdyti 0–10 V signalu.

Toks sprendimas idealiai tinka modulinėms RECUBOX® rekuperacijos sistemoms, išmaniesiems namams, Loxone, Home Assistant ir kitoms pastatų valdymo sistemoms.

12 metų garantija dėžės sandarumui ir konstrukcijai

AIRBOX dėžei suteikiame aukštesnio nei standarto lygio 12 metų garantiją.

AIRBOX pagaminta iš aukštos kokybės polipropileno ir sujungta naudojant karštų dujų suvirinimo technologiją. Rezultatas – homogeniškos, tvirtos ir ilgalaikės stabilios jungtys be korozijos rizikos.

Skirtingai nei metalinėse konstrukcijose, nėra korozijos rizikos, o skirtingai nei klijuotose konstrukcijose, siūlės nesensta dėl drėgmės ar temperatūros pokyčių.

Dėl paprastos konstrukcijos be judančių dalių, AIRBOX skirta ilgalaikiam veikimui be problemų. Todėl polipropileno dėžės sandarumui ir mechaniniam vientisumui suteikiame 12 metų garantiją.

Kas yra ir kas nėra AIRBOX SLIM 360

AIRBOX SLIM 360 yra montavimo ir izoliacijos dėžė suderinamam AFL Constant Flow ventiliatoriui sumontuoti.

Pačioje AIRBOX dėžėje nėra ventiliatoriaus, variklio, elektros komponentų ar valdymo elektronikos. Tai pasyvus mechaninis elementas, skirtas integruoti į vėdinimo sistemą.

Ventiliatoriaus pasirinkimą, jo montavimą, elektros pajungimą ir galutinio mazgo perdavimą eksploatacijai atlieka klientas arba profesionali montavimo įmonė.

RECUBOX® AIRBOX SLIM 360 suprojektuota kaip montavimo ir izoliacijos dėžė suderinamam AFL Constant Flow ventiliatoriui. Pats ventiliatorius, elektros pajungimas ir valdymas neįeina į AIRBOX dėžės komplektaciją.
