AIRBOX SLIM 360 – eristetty kotelo AFL Constant Flow EC -puhaltimille

AIRBOX SLIM 360

Aerodynaamisesti optimoitu eristetty kotelo AFL Constant Flow -puhaltimen asennukseen.

AIRBOX SLIM 360 ei ole tavallinen puhallinkotelo. Se on pitkälle kehitetty asennus- ja eristyskotelo, joka on suunniteltu, testattu ja optimoitu saavuttamaan mahdollisimman pieni sähkönkulutus samalla kun ylläpidetään korkeaa ilmavirtausta.

Tuote on suunniteltu yhteensopivan AFL Constant Flow -radiaalipuhaltimen asennukseen. Puhallin, sähköliitäntä ja ohjaus eivät ole osa itse AIRBOX-koteloa.

Asenna vain yhteensopiva AFL Constant Flow -puhallin, yhdistä kanavat ja 0-10 V:n ohjaus. AIRBOX on valmis ammattimaisen ilmanvaihtojärjestelmän luomiseen muutamassa minuutissa.

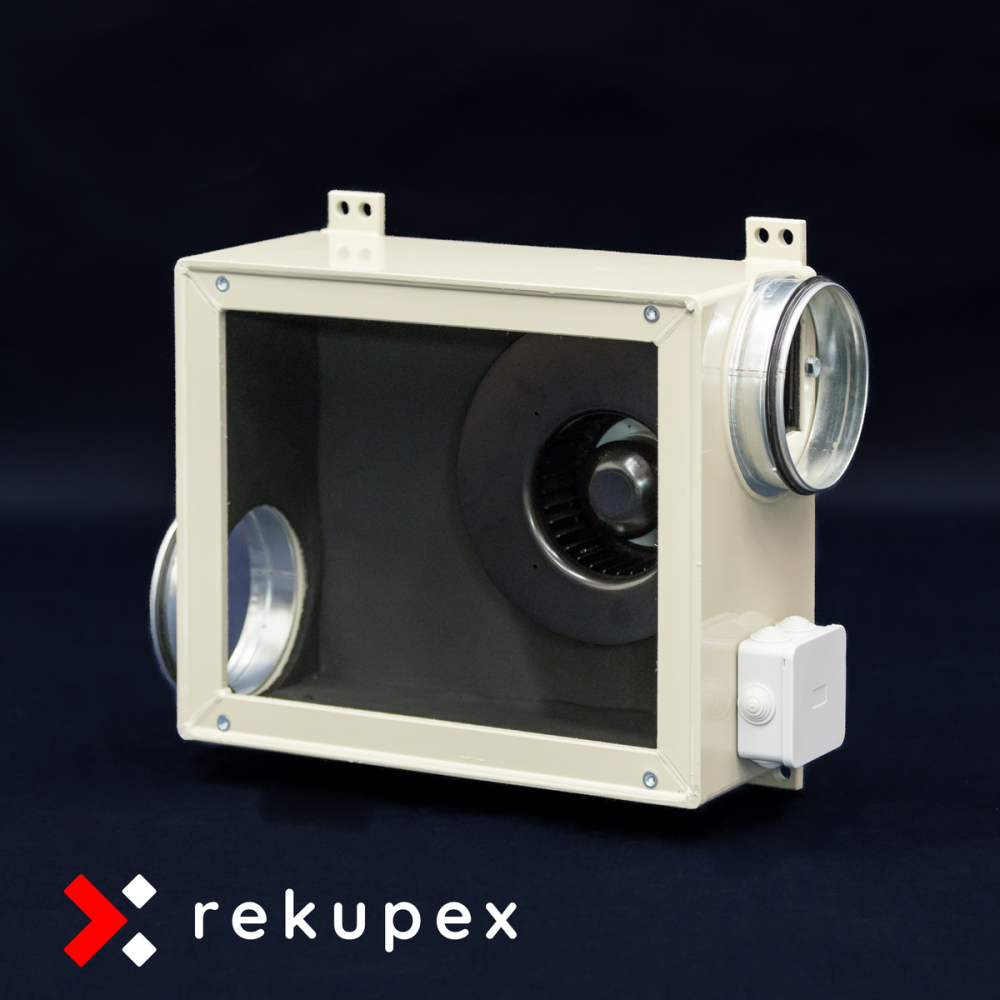

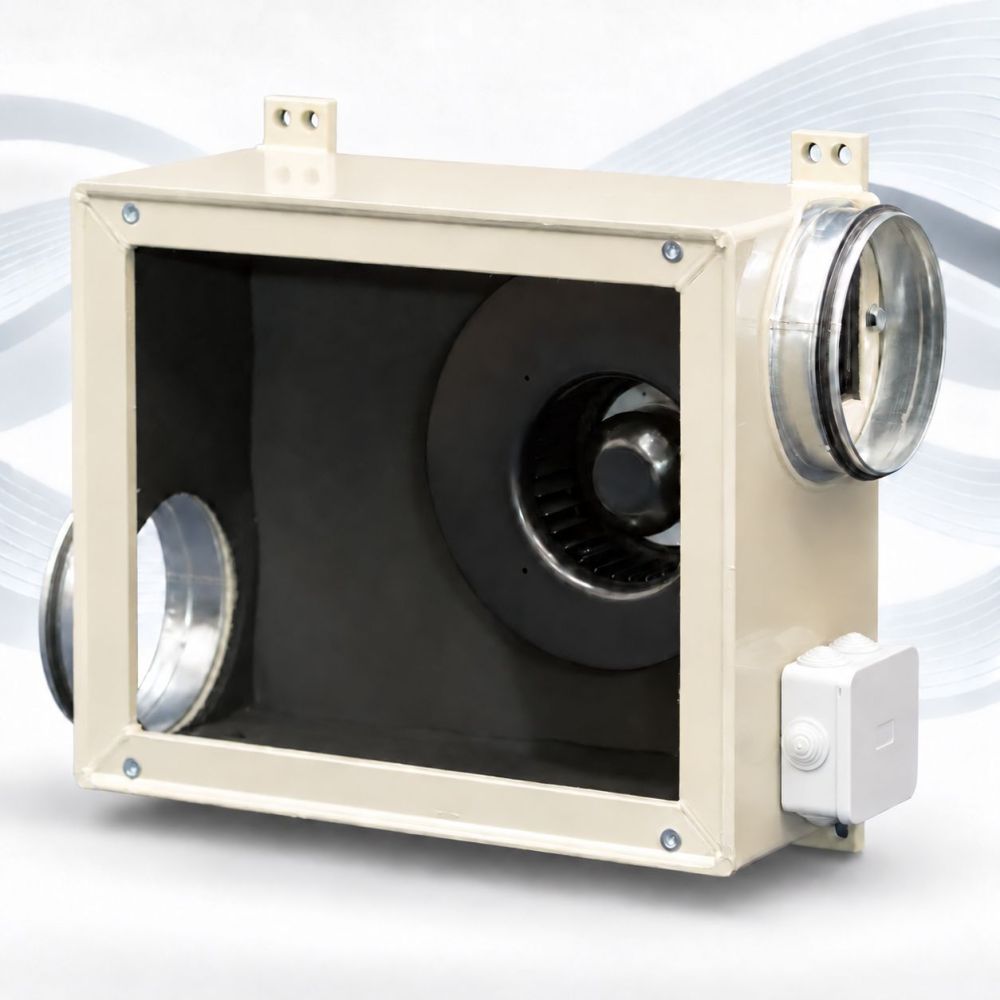

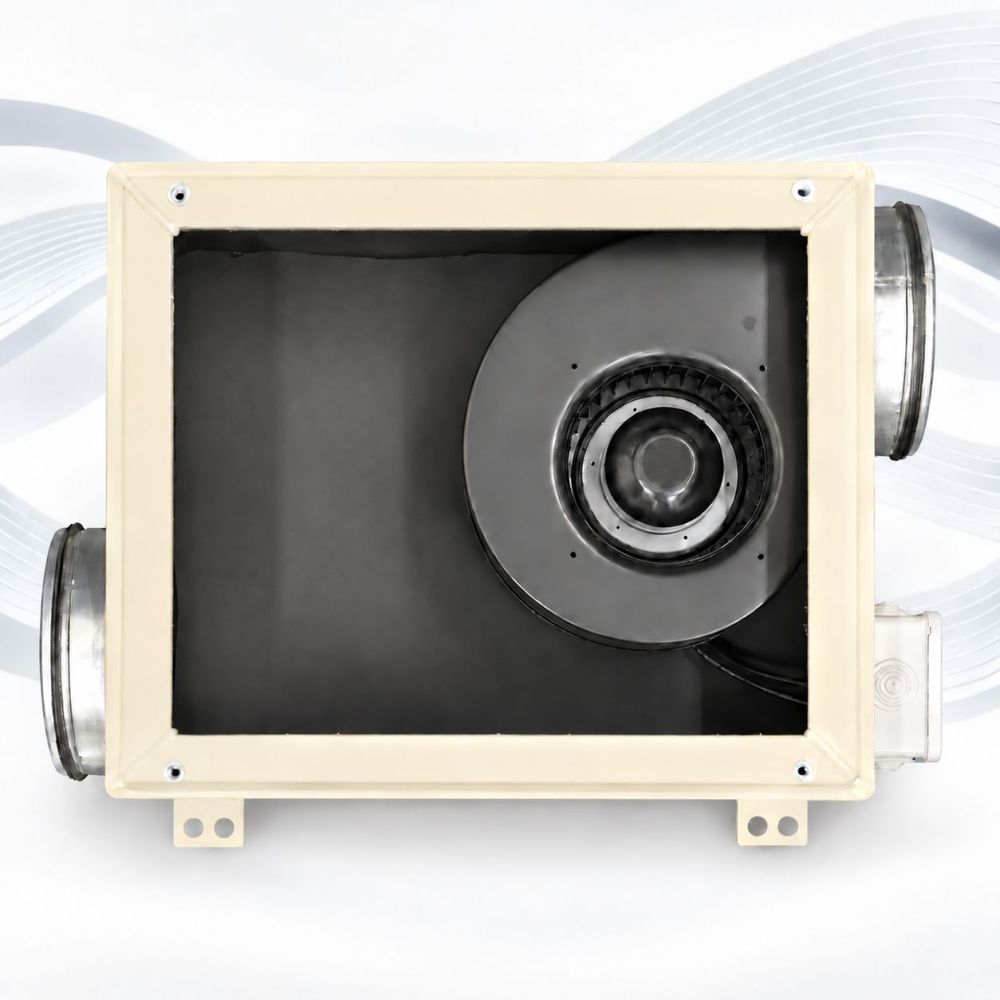

AIRBOX SLIM 360 toimitetaan ilman puhallinta. Valokuvat näyttävät esimerkin AFL Constant Flow -puhaltimen asennuksesta.

Miksi valita AIRBOX SLIM 360?

Testattu rakenne minimaalisella kulutuksella

AIRBOX SLIM 360:n kehitystyön aikana testasimme kotelon eri pituuksia, leveyksiä, syvyyksiä ja sisämuotoja. Kokeilimme pyöristettyjä kulmia sisällä, kupolin muotoista kantta ja puhaltimen kallistamista kotelon sisällä.

Mittaustulokset osoittivat kuitenkin, että nämä ratkaisut johtivat suurempaan energiankulutukseen. Paras tulos saavutettiin juuri AIRBOX SLIM 360 -rakenteella, jossa liitäntäkaulukset on sijoitettu viistosti ristiin.

Noin 350 m³/h -ilmavirtauksella samalla akselilla olevien liitäntöjen variantilla mitattiin n. 60,5 W kulutus. AIRBOX SLIM 360:n lopullisessa versiossa kulutus oli vain 37,6 W.

Miksi liitäntäkaulukset eivät ole samalla akselilla?

Matalassa kotelossa tulo- ja poistoilman suora sijoittaminen samalle akselille aiheuttaisi epäsuotuisamman ilmavirtauksen kotelon sisällä. Ilmavirta keskittyisi yhteen osaan tilaa ja puhallin toimisi suuremmalla kuormituksella.

Siksi AIRBOX SLIM 360:ssä liitännät on sijoitettu viistosti ristiin. Ilma jakautuu paremmin kotelon sisällä, virtaus on sujuvampaa ja AFL Constant Flow -puhaltimen ei tarvitse tarpeettomasti lisätä tehoaan painehäviöiden voittamiseksi.

Tuloksena on huomattavasti pienempi sähkönkulutus, mutta samalla korkea ilmavirtaus säilyy.

Mitatut kulutusarvot

Mittausolosuhteet:

• mittaus suoritettu AFL Constant Flow -puhaltimella,
• AV-anturi on sijoitettu 2 m pitkään poistokanavaan,
• kanavan halkaisija 150 mm,
• puhaltimen ulostulo vapaaseen tilaan.

Mittapiirros AIRBOX SLIM 360

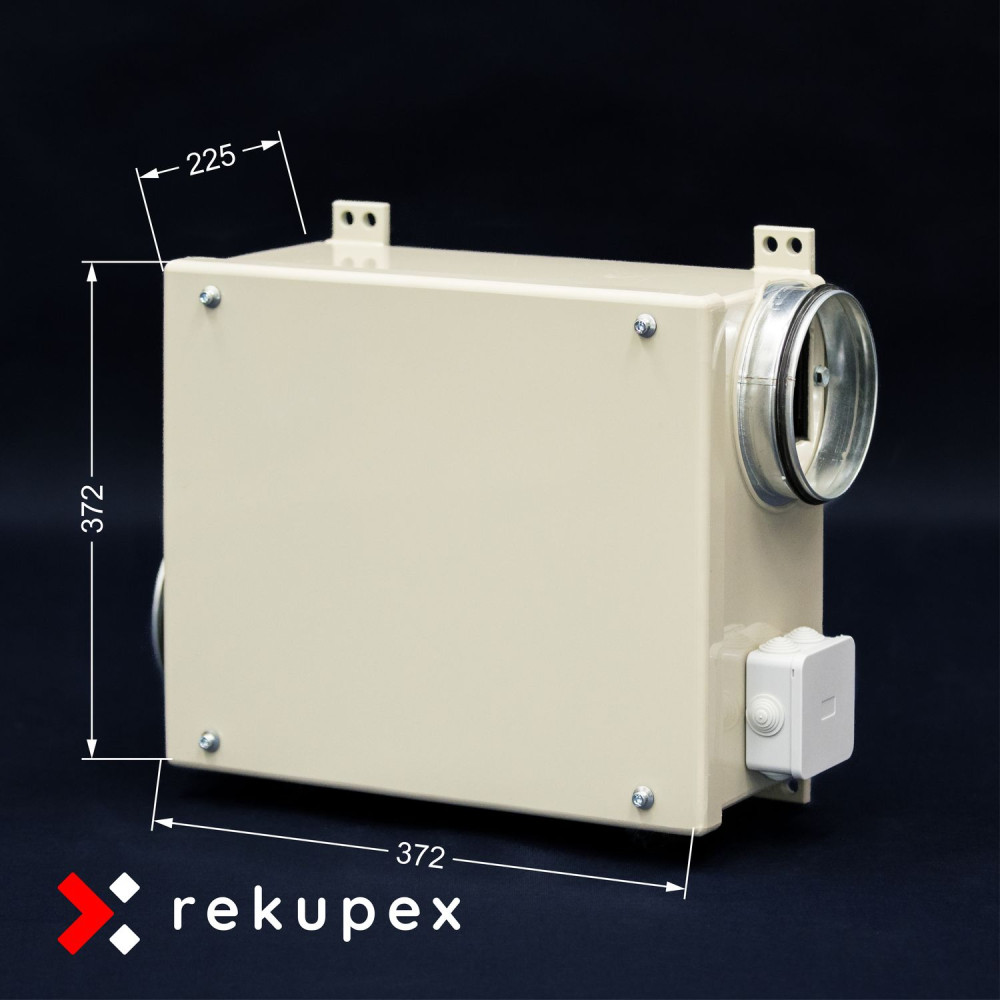

Mittojen tarkistamista ja asennuksen suunnittelua varten on saatavilla AIRBOX SLIM 360:n mittapiirros.

Piirros sisältää perustason ulkomitat, liitäntäkaulusten paikat ja asennuselementit.

Katso piirros suuremmalla resoluutiolla

Mitat ja tekniset parametrit

Eristys kondensaatiota ja melua vastaan

10 mm:n paksuinen synteettinen kumieristys vähentää kondensaation riskiä kotelon pinnalla ja samalla auttaa vaimentamaan puhaltimen melua.

AIRBOX SLIM 360 soveltuu siksi myös asennettavaksi asuinrakennuksiin, teknisiin tiloihin tai alakattoihin.

Rakenne polypropeenista

AIRBOX SLIM 360 on, kuten RECUBOX®-yksikkömme, valmistettu korkealaatuisesta polypropeenista.

• kosteudenkestävyys,
• ei korroosiota,
• kevyt paino,
• pitkä käyttöikä,
• helppo huolto.

Liitäntäkaulukset on varustettu kaksihuulisilla tiivisteillä ilmanvaihtokanavien lujaa ja tiivistä liittämistä varten.

Huoltopääsy puhaltimeen on järjestetty luukun kautta.

Helppo asennus ja joustava liitäntä

AIRBOX SLIM 360 on suunniteltu mahdollisimman nopeaan asennukseen ilmanvaihtojärjestelmään.

Kotelo on varustettu 4 asennuskiinnikkeellä, joissa on 12 mm:n reiät. Ne mahdollistavat yksinkertaisen ja turvallisen kiinnityksen kattoon, seinään tai kantavaan rakenteeseen.

Huoltoluukun ansiosta puhaltimeen pääsee helposti käsiksi asennusta, tarkastusta ja mahdollista vaihtoa varten.

Valittavana on kolme liitäntäkauluksen halkaisijaa:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm

Constant Flow tasapainotetun lämmöntalteenoton perustana

AFL Constant Flow -puhaltimien suurin etu on kyky ylläpitää automaattisesti asetettua tilavuusvirtaa.

Jos yhdistät kaksi AFL Constant Flow -puhallinta samaan 0-10 V:n ohjaussignaaliin ja liität ne RECUBOX®-yksiköihimme, saat modernin, tasapainotetun lämmöntalteenottojärjestelmän erittäin pienellä sähkönkulutuksella.

• yksi puhallin hoitaa tuloilman,
• toinen puhallin hoitaa poistoilman,
• molemmat puhaltimet kompensoivat automaattisesti painehäviöiden muutoksia,
• järjestelmää voidaan ohjata 0-10 V:n signaalilla.

Tällainen ratkaisu on ihanteellinen RECUBOX®-modulaarisille lämmöntalteenottojärjestelmille, älykoteihin, Loxonelle, Home Assistantille ja muihin rakennusautomaatiojärjestelmiin.

12 vuoden takuu kotelon tiiviydelle ja rakenteelle

Myönnämme AIRBOX-kotelolle poikkeuksellisen 12 vuoden takuun.

AIRBOX on valmistettu korkealaatuisesta polypropeenista ja liitetty kuumakaasuhitsaustekniikalla. Tuloksena on homogeeniset, vahvat ja pitkäaikaisesti vakaat liitokset ilman korroosioriskiä.

Toisin kuin peltirakenteissa, ruostumisen vaaraa ei ole, ja toisin kuin liimatuissa rakenteissa, saumat eivät vanhene kosteuden tai lämpötilan muutosten vuoksi.

Yksinkertaisen, ilman liikkuvia osia olevan rakenteensa ansiosta AIRBOX on suunniteltu pitkäaikaiseen ja häiriöttömään toimintaan. Siksi myönnämme polypropeenikotelon tiiviydelle ja mekaaniselle eheydelle 12 vuoden takuun.

Mikä AIRBOX SLIM 360 on ja mikä se ei ole

AIRBOX SLIM 360 on asennus- ja eristyskotelo yhteensopivan AFL Constant Flow -puhaltimen asennukseen.

Itse AIRBOX ei sisällä puhallinta, moottoria, sähkökomponentteja tai ohjauselektroniikkaa. Se on passiivinen mekaaninen elementti, joka on tarkoitettu integroitavaksi ilmanvaihtojärjestelmään.

Puhaltimen valinnan, asennuksen, sähköliitännän ja kokoonpanon käyttöönoton suorittaa asiakas tai ammattimainen asennusyritys.

RECUBOX® AIRBOX SLIM 360 on suunniteltu asennus- ja eristyskoteloksi yhteensopivan AFL Constant Flow -puhaltimen asennukseen. Itse puhallin, sähköliitännät ja ohjaus eivät sisälly AIRBOX-koteloon.
