AIRBOX SLIM 360 – izolirana kutija za EC ventilatore AFL Constant Flow

AIRBOX SLIM 360

Aerodinamički optimizirana izolirana kutija za ugradnju ventilatora AFL Constant Flow.

AIRBOX SLIM 360 nije obična kutija za ventilator. To je promišljena montažna i izolacijska kutija koja je razvijena, testirana i optimizirana s ciljem postizanja najniže moguće potrošnje električne energije uz zadržavanje visokog protoka zraka.

Proizvod je namijenjen za ugradnju kompatibilnog radijalnog ventilatora AFL Constant Flow. Ventilator, električni priključak i regulacija nisu dio same kutije AIRBOX.

Dovoljno je ugraditi kompatibilan ventilator AFL Constant Flow, spojiti cijevi i upravljanje 0–10 V. AIRBOX je spreman za stvaranje profesionalnog ventilacijskog sklopa u samo nekoliko minuta.

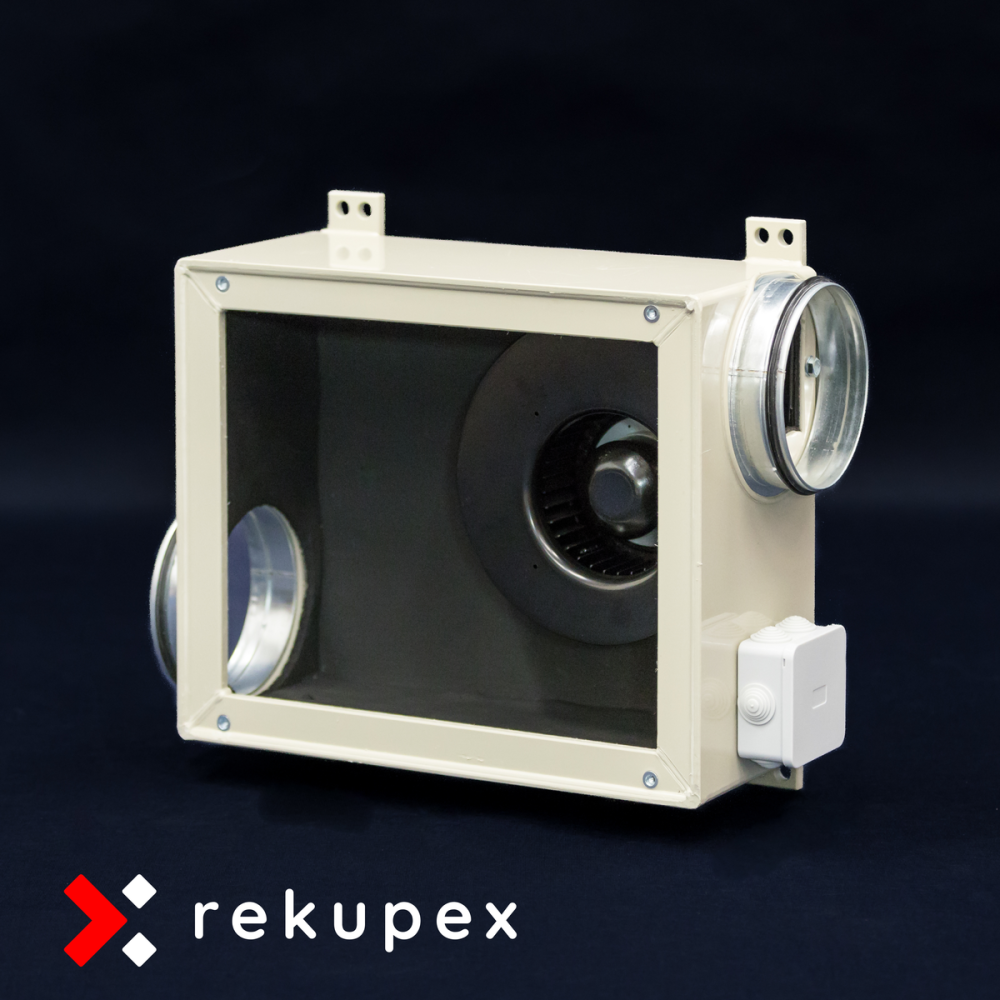

AIRBOX SLIM 360 isporučuje se bez ventilatora. Fotografije prikazuju primjer ugradnje ventilatora AFL Constant Flow.

Zašto odabrati AIRBOX SLIM 360?

Testirana konstrukcija s minimalnom potrošnjom

Tijekom razvoja AIRBOXA SLIM 360 testirali smo različite duljine, širine, dubine i unutarnje oblike kutije. Isprobavali smo zaobljene kutove unutra, kupolasti oblik poklopca i naginjanje ventilatora unutar kućišta.

Međutim, rezultati mjerenja pokazali su da takva rješenja vode do veće potrošnje energije. Najbolji rezultat postignut je upravo s konstrukcijom AIRBOX SLIM 360 kod koje su priključni nastavci smješteni dijagonalno u križ.

Pri približno istom protoku od oko 350 m³/h, za varijantu s priključcima na istoj osi izmjerena je potrošnja od oko 60,5 W. Kod završne verzije AIRBOX SLIM 360 potrošnja je iznosila samo 37,6 W.

Zašto priključci nisu na istoj osi?

Kod niske kutije bi izravan raspored ulaza i izlaza na istoj osi uzrokovao nepovoljnije strujanje unutar kućišta. Struja zraka koncentrirala bi se u jednom dijelu prostora, a ventilator bi radio pod većim opterećenjem.

Stoga su u AIRBOXU SLIM 360 priključci smješteni dijagonalno u križ. Zrak se unutar kutije bolje raspoređuje, protok je fluidniji, a ventilator AFL Constant Flow ne mora nepotrebno povećavati snagu kako bi svladao gubitke tlaka.

Rezultat je znatno manja potrošnja električne energije uz zadržavanje visokog protoka zraka.

Izmjerene vrijednosti potrošnje

Uvjeti mjerenja:

• mjerenje provedeno s ventilatorom AFL Constant Flow,
• AV sonda smještena u 2 m dugoj odsisnoj cijevi,
• promjer cijevi 150 mm,
• izlaz iz ventilatora u slobodan prostor.

Dimenzijski crtež AIRBOX SLIM 360

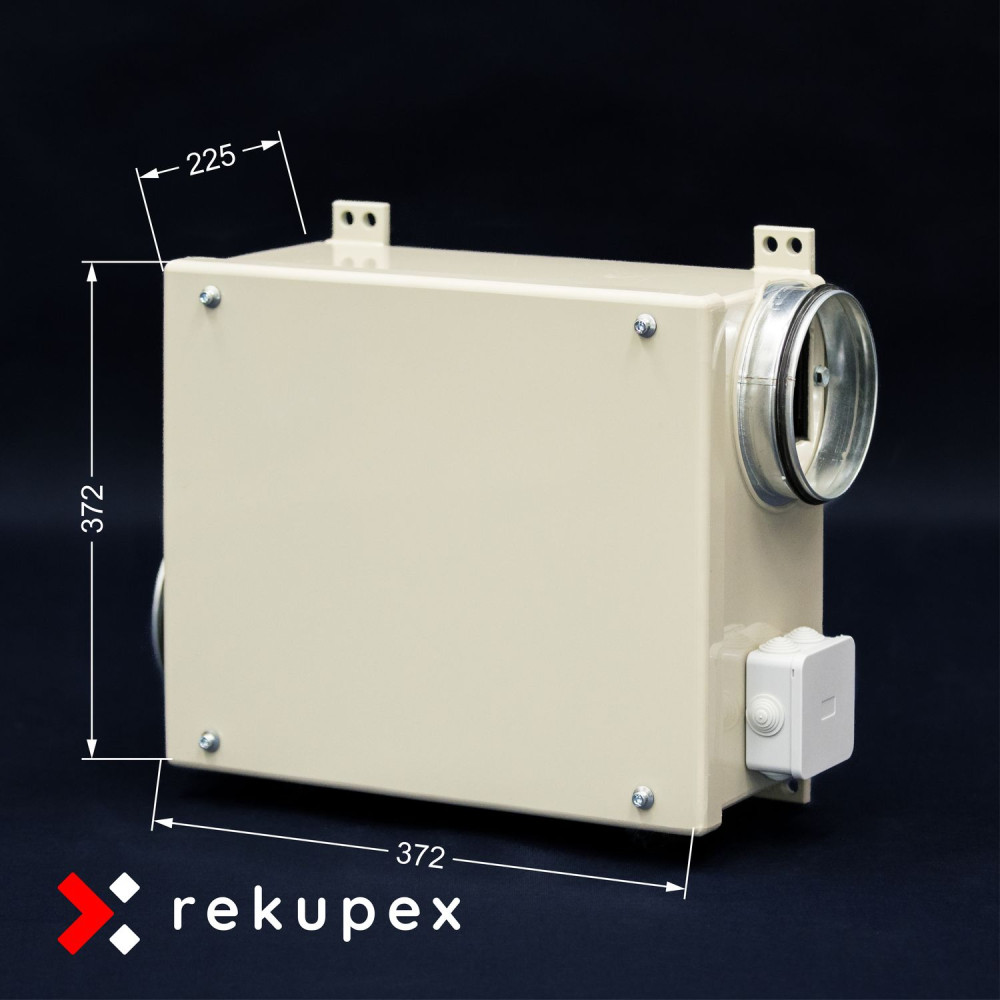

Za provjeru dimenzija i dizajniranje instalacije dostupan je dimenzijski crtež AIRBOXA SLIM 360.

Crtež sadrži osnovne vanjske dimenzije, položaj priključnih nastavaka i montažnih elemenata.

Prikaži crtež u većoj rezoluciji

Dimenzije i tehnički parametri

Izolacija protiv kondenzacije i buke

Unutarnja izolacija od sintetičkog kaučuka debljine 10 mm smanjuje rizik od kondenzacije na površini kutije, a istovremeno pomaže u prigušivanju buke ventilatora.

Stoga je AIRBOX SLIM 360 pogodan i za ugradnju u stambene objekte, tehničke prostorije ili spuštene stropove.

Konstrukcija od polipropilena

AIRBOX SLIM 360 je, kao i naše jedinice RECUBOX®, izrađen od visokokvalitetnog polipropilena.

• otpornost na vlagu,
• nema korozije,
• mala težina,
• dug vijek trajanja,
• jednostavno održavanje.

Priključni nastavci opremljeni su dvostrukim usnim brtvama za čvrst i nepropustan spoj ventilacijskih cijevi.

Servisni pristup ventilatoru riješen je preko vratašca.

Jednostavna montaža i fleksibilan priključak

AIRBOX SLIM 360 dizajniran je za najbržu moguću ugradnju u ventilacijski sustav.

Kutija je opremljena s 4 montažna nosača s rupama promjera 12 mm, što omogućuje jednostavno i sigurno pričvršćivanje na strop, zid ili nosivu konstrukciju.

Zahvaljujući servisnim vratašcima, ventilator je lako dostupan za ugradnju, kontrolu i moguću zamjenu.

Na izbor su tri promjera priključnih nastavaka:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm

Constant Flow kao osnova ravnotlačne rekuperacije

Najveća prednost ventilatora AFL Constant Flow je sposobnost automatskog održavanja zadanog volumenskog protoka zraka.

Ako spojite dva ventilatora AFL Constant Flow na isti upravljački signal 0–10 V i priključite ih na naše jedinice RECUBOX®, dobit ćete modernu ravnotlačnu rekuperaciju s vrlo niskom potrošnjom električne energije.

• jedan ventilator osigurava dovod zraka,
• drugi ventilator osigurava odvod zraka,
• oba ventilatora automatski kompenziraju promjene padova tlaka,
• sustavom je moguće upravljati signalom 0–10 V.

Takvo je rješenje idealno za modularne rekuperacijske sustave RECUBOX®, pametne kuće, sustave Loxone, Home Assistant i druge sustave upravljanja zgradama.

Jamstvo 12 godina na nepropusnost i konstrukciju kutije

Na kutiju AIRBOX dajemo nadstandardno jamstvo od 12 godina.

AIRBOX je izrađen od kvalitetnog polipropilena i spojen tehnologijom zavarivanja vrućim plinom. Rezultat su homogeni, čvrsti i dugotrajno stabilni spojevi bez opasnosti od korozije.

Za razliku od limenih konstrukcija, nema opasnosti od korozije, a za razliku od lijepljenih konstrukcija, spojevi ne stare uslijed vlage ili temperaturnih promjena.

Zahvaljujući jednostavnoj konstrukciji bez pokretnih dijelova, AIRBOX je dizajniran za dugotrajan rad bez problema. Na nepropusnost i mehanički integritet polipropilenske kutije stoga dajemo jamstvo od 12 godina.

Što AIRBOX SLIM 360 jest, a što nije

AIRBOX SLIM 360 je montažna i izolacijska kutija za ugradnju kompatibilnog ventilatora AFL Constant Flow.

Sami AIRBOX ne sadrži ventilator, motor, električne komponente niti upravljačku elektroniku. To je pasivni mehanički element namijenjen za integraciju u ventilacijski sustav.

Odabir ventilatora, njegovu montažu, električno priključivanje i puštanje u rad rezultirajućeg sklopa provodi kupac ili stručna instalaterska tvrtka.

RECUBOX® AIRBOX SLIM 360 namijenjen je kao montažna i izolacijska kutija za ugradnju kompatibilnog ventilatora AFL Constant Flow. Sam ventilator, električni priključak i regulacija nisu dio kutije AIRBOX.
