AIRBOX SLIM 360 – isoleret boks til EC-ventilatorer AFL Constant Flow

AIRBOX SLIM 360

Aerodynamisk optimeret isoleret kabinet til installation af AFL Constant Flow ventilatoren.

AIRBOX SLIM 360 er ikke en almindelig ventilatorboks. Det er et gennemtænkt monterings- og isoleringskabinet, der er udviklet, testet og optimeret med det formål at opnå det lavest mulige strømforbrug og samtidig opretholde en høj luftstrøm.

Produktet er beregnet til installation af den kompatible radialventilator AFL Constant Flow. Ventilatoren, eltilslutningen og styringen er ikke en del af selve AIRBOX-kabinettet.

Bare installer en kompatibel AFL Constant Flow ventilator, tilslut rørene og 0-10 V styringen. AIRBOX er klar til at skabe en professionel ventilationsenhed på få minutter.

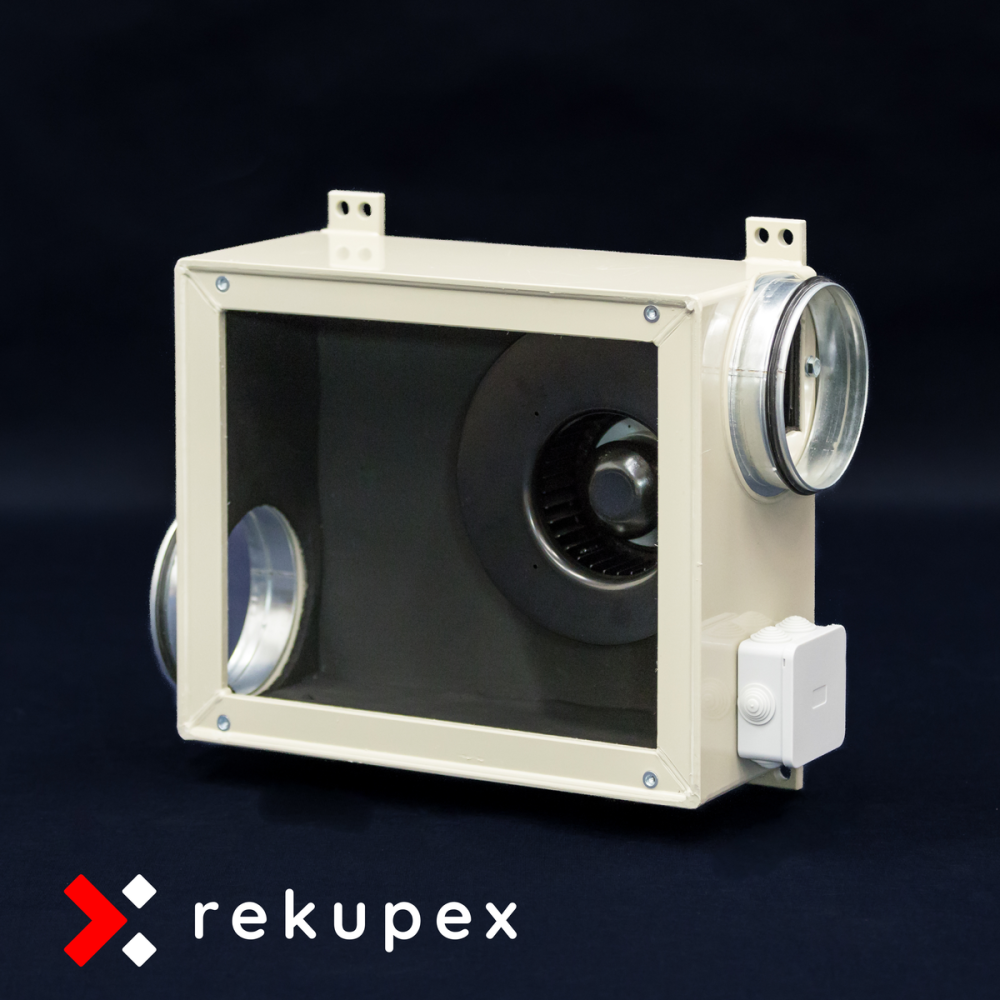

AIRBOX SLIM 360 leveres uden ventilator. Billederne viser et eksempel på installation af ventilatoren AFL Constant Flow.

Hvorfor vælge AIRBOX SLIM 360?

Testet design med minimalt forbrug

Under udviklingen af AIRBOX SLIM 360 testede vi forskellige længder, bredder, dybder og indvendige former af boksen. Vi prøvede afrundede hjørner indeni, et kuppelformet låg og at vippe ventilatoren inde i kabinettet.

Måleresultaterne viste imidlertid, at disse løsninger førte til højere energiforbrug. Det bedste resultat blev opnået præcist med designet af AIRBOX SLIM 360, hvor tilslutningsstudserne er placeret diagonalt i et kryds.

Ved omtrent den samme luftstrøm på ca. 350 m³/h blev der målt et forbrug på ca. 60,5 W for varianten med studser på samme akse. For den endelige version af AIRBOX SLIM 360 var forbruget kun 37,6 W.

Hvorfor er tilslutningsstudserne ikke på samme akse?

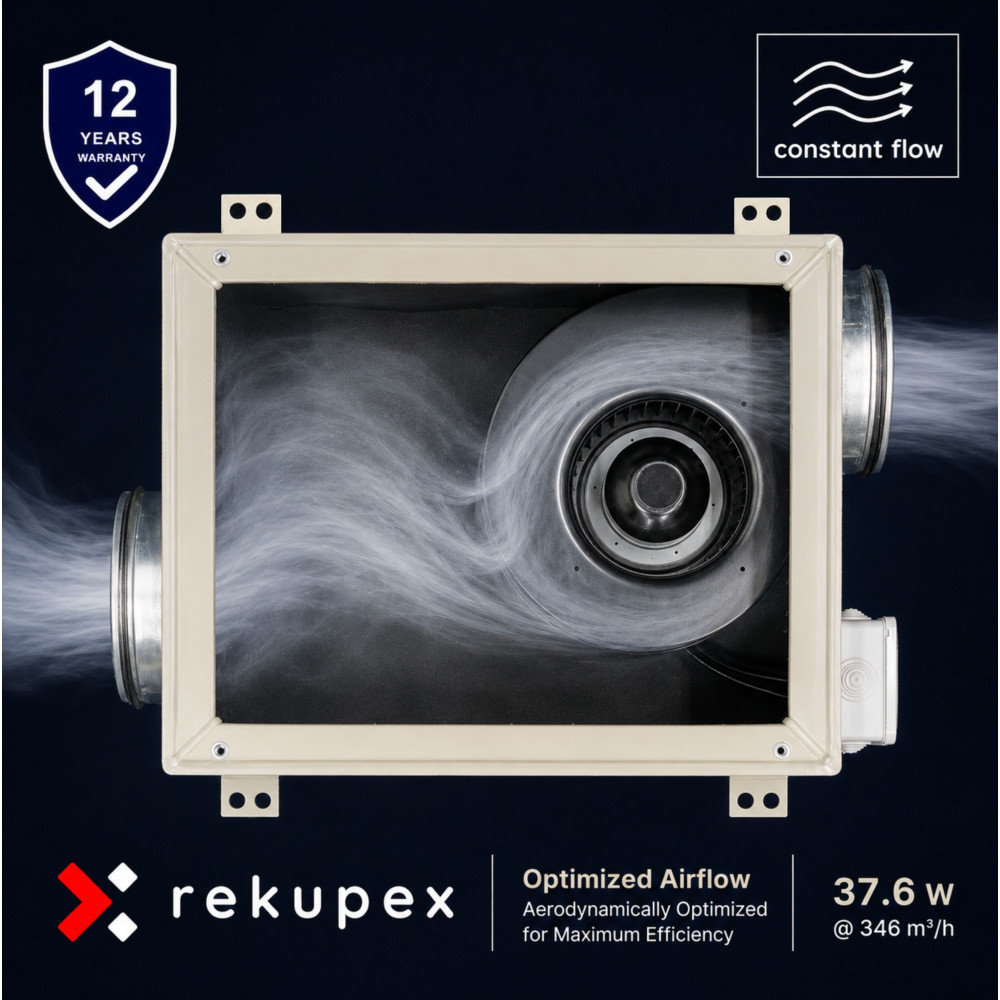

I en lav boks ville et direkte arrangement af indløb og udløb på samme akse forårsage en mindre gunstig luftstrøm inde i kabinettet. Luftstrømmen ville koncentrere sig i én del af rummet, og ventilatoren ville arbejde under en højere belastning.

I AIRBOX SLIM 360 er studserne derfor placeret diagonalt i et kryds. Luften fordeles bedre inde i boksen, flowet er mere jævnt, og ventilatoren AFL Constant Flow behøver ikke unødigt at øge ydeevnen for at overvinde tryktab.

Resultatet er et markant lavere strømforbrug, samtidig med at der opretholdes en høj luftstrøm.

Målte forbrugsværdier

Betingelser for måling:

• måling udført med ventilator AFL Constant Flow,
• AV-sonde placeret i et 2 m langt aftræksrør,
• rørdiameter 150 mm,
• ventilatorudgang til det fri.

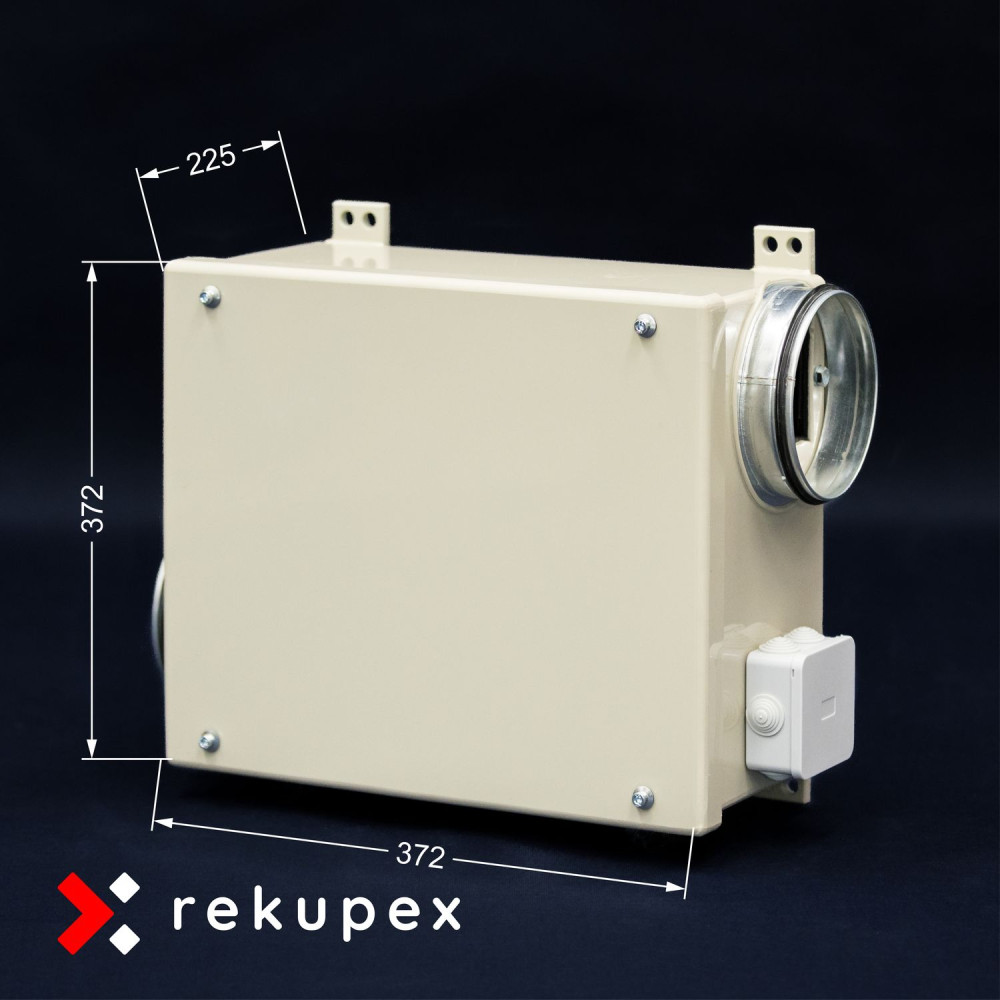

Måltegning AIRBOX SLIM 360

En måltegning af AIRBOX SLIM 360 er tilgængelig til dimensionskontrol og installationsdesign.

Tegningen viser de grundlæggende ydre mål, samt placeringen af tilslutningsstudser og monteringselementer.

Se tegningen i højere opløsning

Dimensioner og tekniske parametre

Isolering mod kondens og støj

Den indvendige isolering af syntetisk gummi med en tykkelse på 10 mm reducerer risikoen for kondens på kabinettets overflade og hjælper samtidig med at dæmpe ventilatorstøjen.

AIRBOX SLIM 360 er derfor også velegnet til installation i beboelsesejendomme, teknikrum eller nedhængte lofter.

Konstruktion i polypropylen

AIRBOX SLIM 360 er, ligesom vores RECUBOX®-enheder, fremstillet af polypropylen af høj kvalitet.

• fugtbestandighed,
• ingen korrosion,
• lav vægt,
• lang levetid,
• nem vedligeholdelse.

Tilslutningsstudserne er udstyret med dobbeltlæbetætninger for en fast og tæt samling af ventilationsrørene.

Serviceadgang til ventilatoren foregår gennem en dør.

Nem montering og fleksibel tilslutning

AIRBOX SLIM 360 er designet til den hurtigst mulige installation i ventilationssystemet.

Kabinettet er udstyret med 4 monteringsbeslag med huller med en diameter på 12 mm, som muliggør enkel og sikker fastgørelse til loftet, væggen eller den bærende konstruktion.

Takket være servicedøren er ventilatoren let tilgængelig for installation, inspektion og mulig udskiftning.

Der er tre diametre af tilslutningsstudser at vælge imellem:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm

Constant Flow som basis for balanceret varmegenvinding

Den største fordel ved AFL Constant Flow ventilatorer er evnen til automatisk at opretholde den indstillede volumenstrøm af luft.

Hvis du forbinder to AFL Constant Flow ventilatorer til det samme 0-10 V styresignal og forbinder dem til vores RECUBOX®-enheder, får du et moderne balanceret varmegenvindingssystem med meget lavt strømforbrug.

• en ventilator sørger for lufttilførslen,
• den anden ventilator sørger for luftudsugningen,
• begge ventilatorer kompenserer automatisk for ændringer i tryktab,
• systemet kan styres med et 0-10 V signal.

En sådan løsning er ideel til RECUBOX® modulære varmegenvindingssystemer, Smart Homes, Loxone, Home Assistant og andre bygningsstyringssystemer.

12 års garanti på kabinettets tæthed og konstruktion

Vi yder en overlegen garanti på 12 år på AIRBOX-kabinettet.

AIRBOX er lavet af højkvalitets polypropylen og samlet ved hjælp af varmluftsvejsningsteknologi. Resultatet er homogene, stærke og langsigtede stabile samlinger uden risiko for korrosion.

I modsætning til metalkonstruktioner er der ingen risiko for korrosion, og i modsætning til limede konstruktioner ældes samlingerne ikke på grund af fugt eller temperaturændringer.

Takket være det enkle design uden bevægelige dele er AIRBOX designet til en langvarig og problemfri drift. Vi yder derfor en garanti på 12 år på tætheden og den mekaniske integritet af polypropylenkabinettet.

Hvad AIRBOX SLIM 360 er, og hvad det ikke er

AIRBOX SLIM 360 er et monterings- og isoleringskabinet til installation af den kompatible ventilator AFL Constant Flow.

Selve AIRBOX indeholder ikke en ventilator, motor, elektriske komponenter eller styreelektronik. Det er et passivt mekanisk element, der er beregnet til integration i et ventilationssystem.

Valget af ventilator, dens montering, elektriske tilslutning og idriftsættelse af den resulterende enhed udføres af kunden eller et professionelt installationsfirma.

RECUBOX® AIRBOX SLIM 360 er designet som et monterings- og isoleringskabinet til installation af den kompatible ventilator AFL Constant Flow. Selve ventilatoren, elektrisk tilslutning og regulering er ikke en del af AIRBOX-kabinettet.
