AIRBOX 90 360 – izolovaný pravouhlý box pre EC ventilátory AFL Constant Flow

AIRBOX 90 360

Kompaktná izolovaná skriňa pre inštaláciu ventilátora AFL EC Constant Flow 360 m³/h s prúdením vzduchu pod uhlom 90°.

AIRBOX 90 360 je určený pre inštalácie, kde je rozhodujúci každý centimeter priestoru. Konštrukcia umožňuje zmenu smeru prúdenia vzduchu o 90° pri zachovaní kompaktných rozmerov, jednoduchej montáže a ľahkého servisného prístupu.

Výrobok je určený pre inštaláciu kompatibilného radiálneho ventilátora AFL EC Constant Flow 360 m³/h. Ventilátor, elektrické pripojenie ani regulácia nie sú súčasťou samotnej skrine AIRBOX.

AFL EC Constant Flow ventilátor 360 m³/h pre AIRBOX 90 360

AIRBOX 90 360 ponúka veľmi zaujímavý pomer medzi kompaktnými rozmermi a výkonom. Pri riadiacom signále 10 V dosahuje testovaná zostava s ventilátorom AFL EC Constant Flow 360 m³/h prietok až 370,5 m³/h pri spotrebe iba 45,4 W.

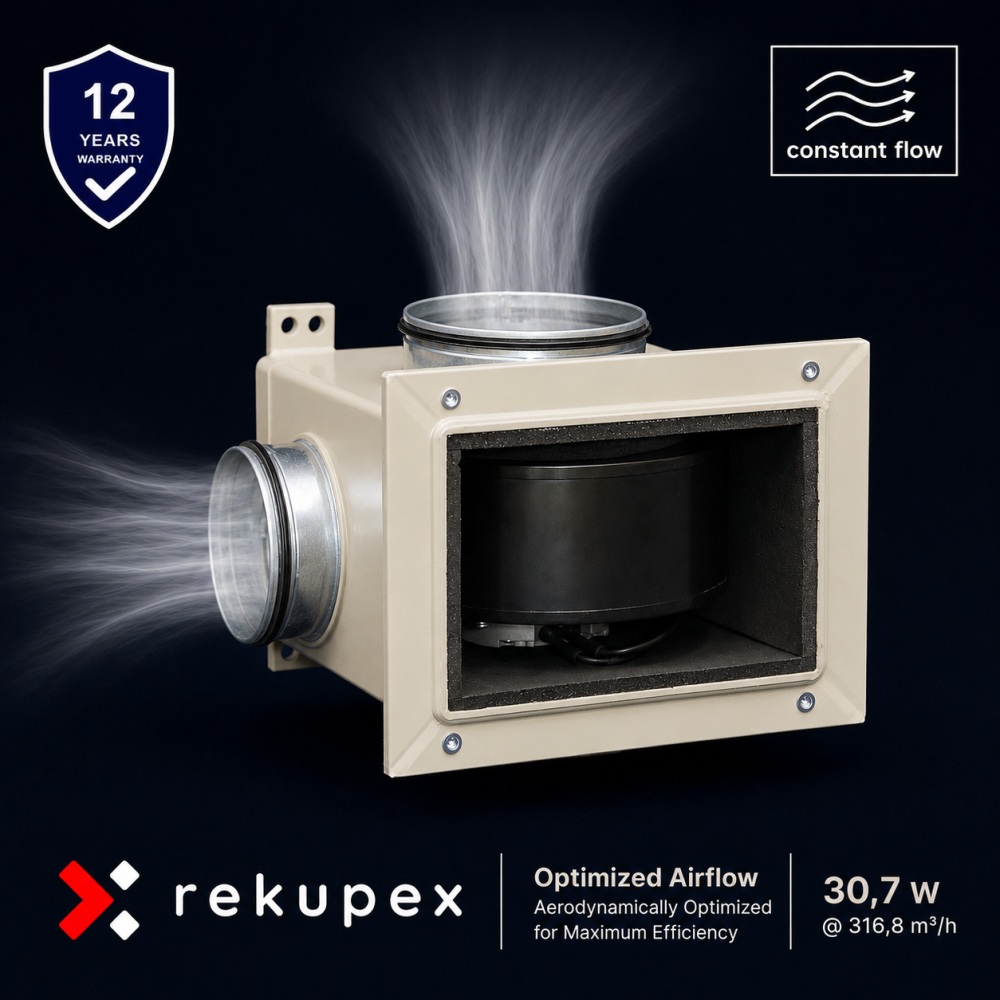

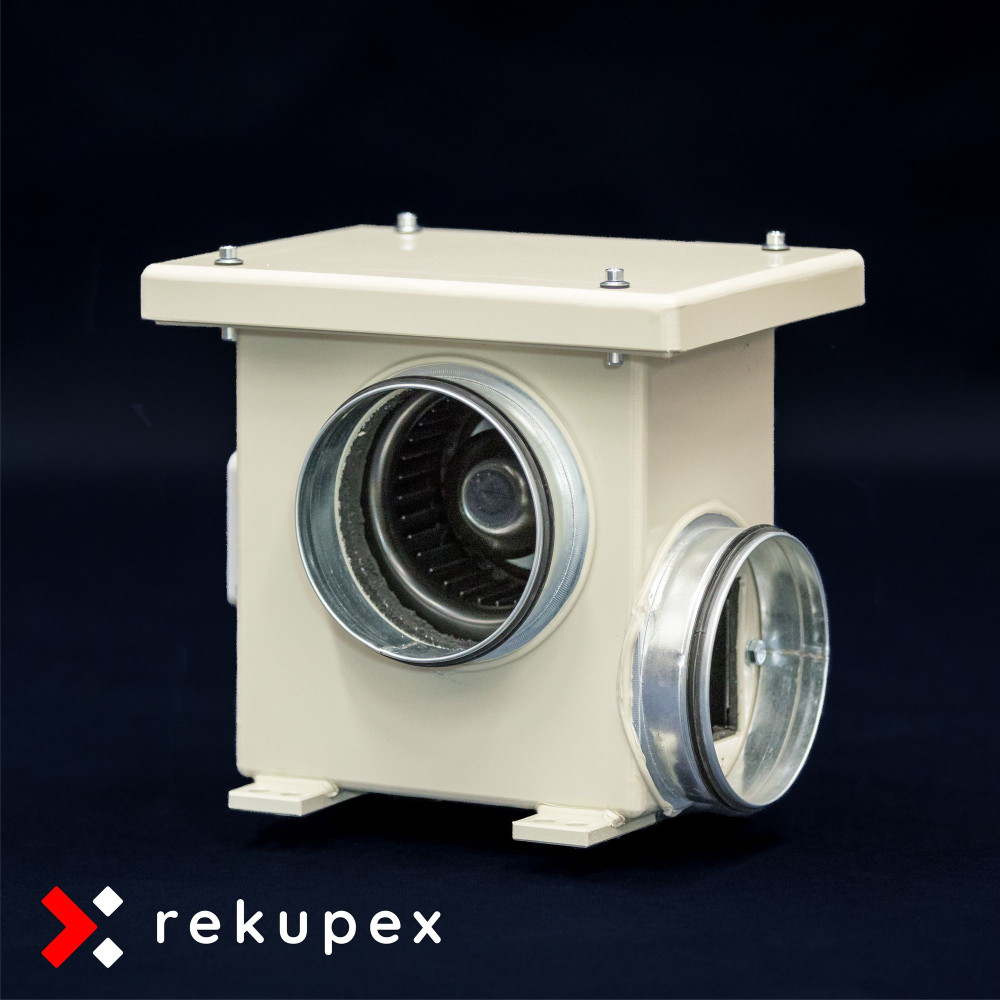

AIRBOX 90 360 sa dodáva bez ventilátora. Fotografie zobrazujú príklad inštalácie ventilátora AFL EC Constant Flow 360 m³/h.

Optimalizované pre AFL EC Constant Flow 360 m³/h

AIRBOX 90 360 bol navrhnutý a testovaný pre použitie s ventilátorom AFL EC Constant Flow 360 m³/h.

Všetky publikované výsledky merania prietoku vzduchu a spotreby elektrickej energie boli získané pri použití tohto konkrétneho ventilátora.

Geometria skrine, poloha ventilátora, pripojovacie hrdlá a celkové rozmery boli navrhnuté s cieľom dosiahnuť čo najlepšie parametre práve s ventilátorom AFL EC Constant Flow 360 m³/h.

Kompatibilný ventilátor: AFL EC Constant Flow ventilátor 360 m³/h

Prečo zvoliť AIRBOX 90 360?

90° prúdenie. Minimum priestoru. Maximum možností.

Ventilátor AFL EC Constant Flow 360 m³/h je možné v AIRBOXE 90 360 inštalovať v ľubovoľnej polohe.

Vďaka tomu ponúka AIRBOX 90 360 mimoriadnu flexibilitu pri návrhu rekuperačných a vzduchotechnických systémov. Konštrukcia je vhodná pre montáž na stenu, pod strop, do technických miestností aj do podhľadových priestorov.

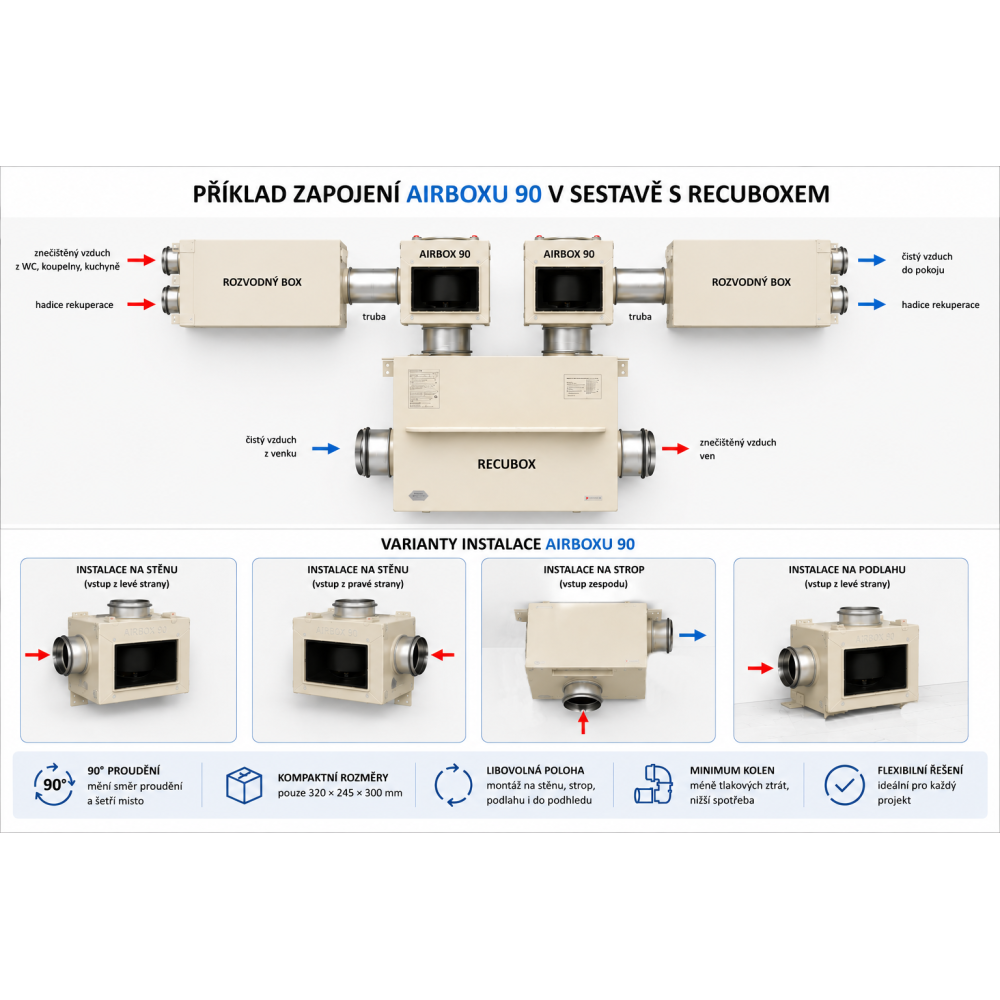

Veľmi elegantným riešením je napríklad inštalácia nad jednotku RECUBOX® v podhľade, kedy vzduch vstupuje do AIRBOXU zo spodnej strany a následne vystupuje priamo do podhľadu smerom k rozvodnému boxu.

Vďaka prúdeniu vzduchu pod uhlom 90° je možné výrazne zjednodušiť vedenie potrubia, znížiť počet kolien a súčasne ušetriť cenný priestor v podhľade alebo technickej miestnosti.

V mnohých inštaláciách tak AIRBOX 90 360 umožňuje vytvoriť riešenie, ktoré by s bežným potrubným ventilátorom vyžadovalo viac priestoru, viac potrubí a viac montážnych prvkov.

Výsledkom je čistejšia inštalácia, jednoduchšia montáž a efektívnejšie využitie dostupného priestoru.

Namerané hodnoty spotreby

Všetky uvedené hodnoty boli namerané s osadeným ventilátorom AFL EC Constant Flow 360 m³/h.

Podmienky merania:

• meranie vykonané s ventilátorom AFL EC Constant Flow 360 m³/h,
• riadenie ventilátora signálom 0–10 V,
• objemový prietok meraný pomocou anemometra TESTO 405,
• meracia sonda TESTO 405 umiestnená v 2 m dlhom odťahovom potrubí,
• priemer meracieho potrubia 150 mm,
• výstup z ventilátora do voľného priestoru,
• namerané hodnoty sa vzťahujú ku konkrétnej zostave AIRBOX 90 360 + AFL EC Constant Flow 360 m³/h.

Namerané hodnoty prietoku a spotreby sa môžu líšiť v závislosti od použitého potrubia, filtrov, rozvodného systému a iných prvkov vzduchotechnickej inštalácie.

Rozmerový výkres AIRBOX 90 360

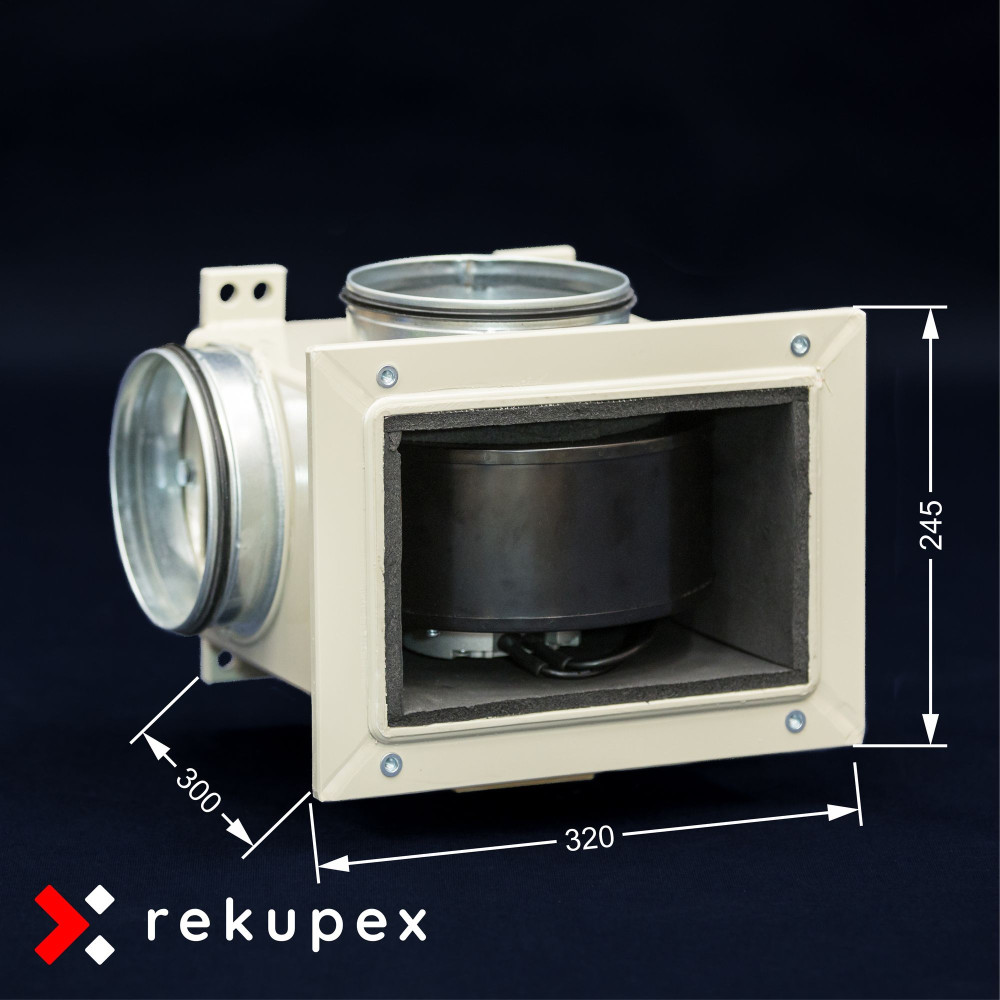

Pre kontrolu rozmerov a návrh inštalácie je k dispozícii rozmerový výkres AIRBOXU 90 360.

Výkres obsahuje základné vonkajšie rozmery, polohu pripojovacích hrdiel a montážnych prvkov.

Zobraziť výkres vo väčšom rozlíšení

Rozmery a technické parametre

Izolácia proti kondenzácii a hluku

Vnútorná izolácia zo syntetického kaučuku s hrúbkou 10 mm obmedzuje riziko kondenzácie na povrchu skrine a súčasne pomáha tlmiť hluk ventilátora.

AIRBOX 90 360 je preto vhodný na použitie v technických miestnostiach, podhľadoch aj obytných objektoch.

Konštrukcia z polypropylénu

AIRBOX 90 360 je rovnako ako naše jednotky RECUBOX® vyrobený z kvalitného polypropylénu.

• odolnosť proti vlhkosti,
• žiadna korózia,
• nízka hmotnosť,
• dlhá životnosť,
• jednoduchá údržba.

Pripojovacie hrdlá sú vybavené dvoma britmi tesnenia pre pevné a tesné napojenie potrubia.

Servisný prístup k ventilátoru je riešený cez dvierka.

Jednoduchá montáž a flexibilné pripojenie

AIRBOX 90 360 je navrhnutý pre čo najrýchlejšiu montáž do vzduchotechnického systému.

Skriňa je vybavená 4 montážnymi držiakmi s otvormi s priemerom 12 mm, ktoré umožňujú jednoduché a bezpečné uchytenie k stropu, stene alebo nosnej konštrukcii.

Vďaka servisným dvierkam je ventilátor ľahko prístupný pre inštaláciu, kontrolu aj prípadnú výmenu.

Na výber sú tri priemery pripojovacích hrdiel:

• Ø125 mm
• Ø150 mm
• Ø160 mm

Constant Flow ako základ rovnotlakej rekuperácie

Najväčšou výhodou ventilátora AFL EC Constant Flow 360 m³/h je schopnosť automaticky udržiavať nastavený objemový prietok vzduchu.

Pokiaľ zapojíte dva ventilátory AFL EC Constant Flow 360 m³/h na rovnaký riadiaci signál 0–10 V a pripojíte ich k našim jednotkám RECUBOX®, získate modernú rovnotlakú rekuperáciu s veľmi nízkou spotrebou elektrickej energie.

• jeden ventilátor zabezpečuje prívod vzduchu,
• druhý ventilátor zabezpečuje odvod vzduchu,
• oba ventilátory automaticky kompenzujú zmeny tlakových strát,
• systém je možné riadiť signálom 0–10 V.

Takéto riešenie je ideálne pre modulárne rekuperačné zostavy RECUBOX®, inteligentné domácnosti (Smart Home), Loxone, Home Assistant a ďalšie systémy riadenia budov.

Záruka 12 rokov na tesnosť a konštrukciu skrine

Na skriňu AIRBOX poskytujeme nadštandardnú záruku 12 rokov.

AIRBOX je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom. Výsledkom sú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie.

Na rozdiel od plechových konštrukcií nehrozí vznik hrdze a na rozdiel od lepených konštrukcií nedochádza k starnutiu spojov vplyvom vlhkosti alebo teplotných zmien.

Vďaka jednoduchej konštrukcii bez pohyblivých častí je AIRBOX navrhnutý pre dlhodobú a bezproblémovú prevádzku. Na tesnosť a mechanickú integritu polypropylénovej skrine preto poskytujeme záruku 12 rokov.

Čo AIRBOX 90 360 je a čo nie je

AIRBOX 90 360 je montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL EC Constant Flow 360 m³/h.

Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani riadiacu elektroniku. Ide o pasívny mechanický prvok určený na integráciu do vzduchotechnického systému.

Výber ventilátora, jeho montáž, elektrické pripojenie a uvedenie výslednej zostavy do prevádzky vykonáva zákazník alebo odborná montážna firma.

RECUBOX® AIRBOX 90 360 je montážna a izolačná skriňa určená pre inštaláciu ventilátora AFL EC Constant Flow 360 m³/h. Samotný ventilátor, elektrické pripojenie a regulácia nie sú súčasťou dodávky AIRBOXU.
