Kompaktní izolovaná PP skříň pro instalaci ventilátoru AFL EC Constant Flow 360 m³/h. Proudění vzduchu 90°, rozměry pouze 320 × 245 × 300 mm, jednoduchá montáž, servisní dvířka, měřený průtok až 370,5 m³/h a 12letá záruka na skříň.
Kompaktní izolovaná skříň pro instalaci ventilátoru AFL EC Constant Flow 360 m³/h s prouděním vzduchu pod úhlem 90°.
AIRBOX 90 360 je určen pro instalace, kde je rozhodující každý centimetr prostoru. Konstrukce umožňuje změnu směru proudění vzduchu o 90° při zachování kompaktních rozměrů, jednoduché montáže a snadného servisního přístupu.
Výrobek je určen pro instalaci kompatibilního radiálního ventilátoru AFL EC Constant Flow 360 m³/h. Ventilátor, elektrické připojení ani regulace nejsou součástí samotné skříně AIRBOX.
AFL EC Constant Flow ventilátor 360 m³/h pro AIRBOX 90 360
AIRBOX 90 360 nabízí velmi zajímavý poměr mezi kompaktními rozměry a výkonem. Při řídicím signálu 10 V dosahuje testovaná sestava s ventilátorem AFL EC Constant Flow 360 m³/h průtoku až 370,5 m³/h při spotřebě pouhých 45,4 W.

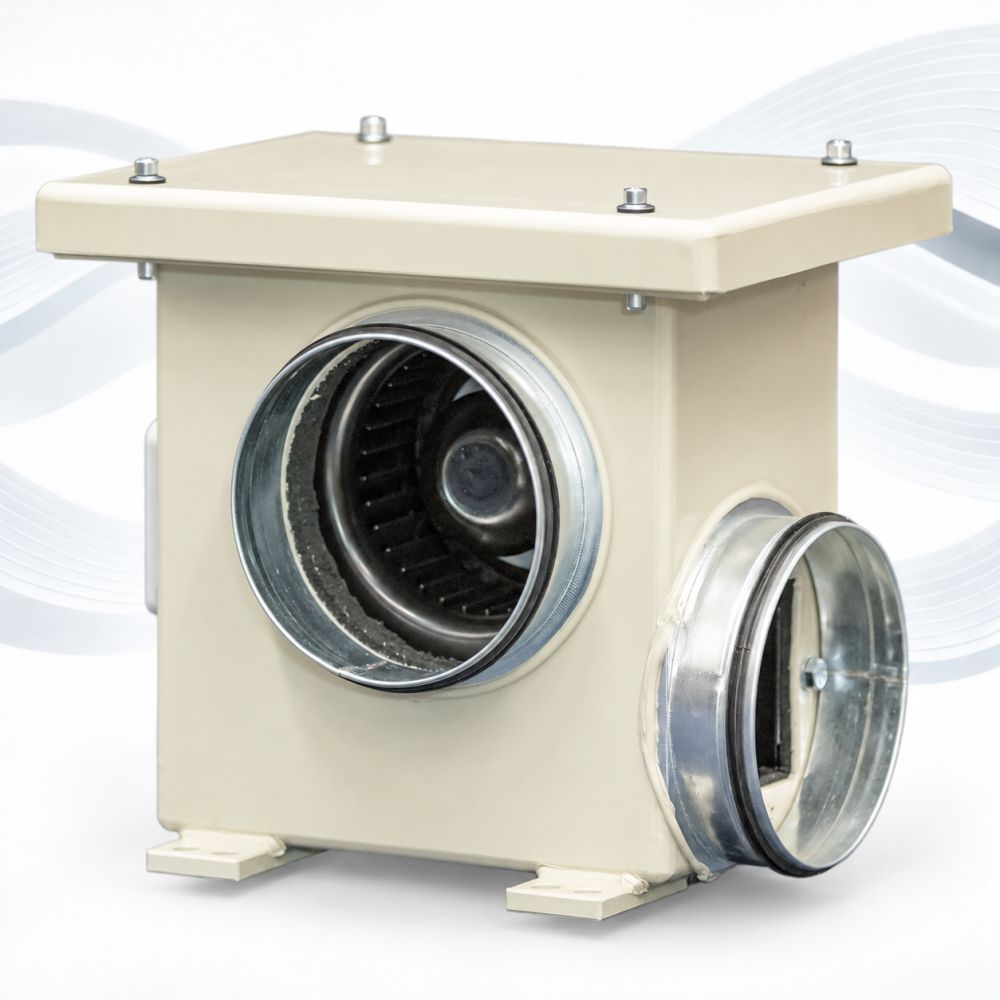

AIRBOX 90 360 je dodáván bez ventilátoru. Fotografie zobrazují příklad instalace ventilátoru AFL EC Constant Flow 360 m³/h.
AIRBOX 90 360 byl navržen a testován pro použití s ventilátorem AFL EC Constant Flow 360 m³/h.
Veškeré publikované výsledky měření průtoku vzduchu a spotřeby elektrické energie byly získány při použití tohoto konkrétního ventilátoru.
Geometrie skříně, poloha ventilátoru, připojovací hrdla i celkové rozměry byly navrženy s cílem dosáhnout co nejlepších parametrů právě s ventilátorem AFL EC Constant Flow 360 m³/h.
Kompatibilní ventilátor: AFL EC Constant Flow ventilátor 360 m³/h
| Kompaktní rozměry | Pouze 320 × 245 × 300 mm. AIRBOX 90 360 je velmi kompaktní řešení pro instalaci ventilátoru AFL EC Constant Flow 360 m³/h. |
| Proudění vzduchu 90° | Ideální tam, kde není prostor pro přímé vedení potrubí a je potřeba změnit směr proudění vzduchu. |

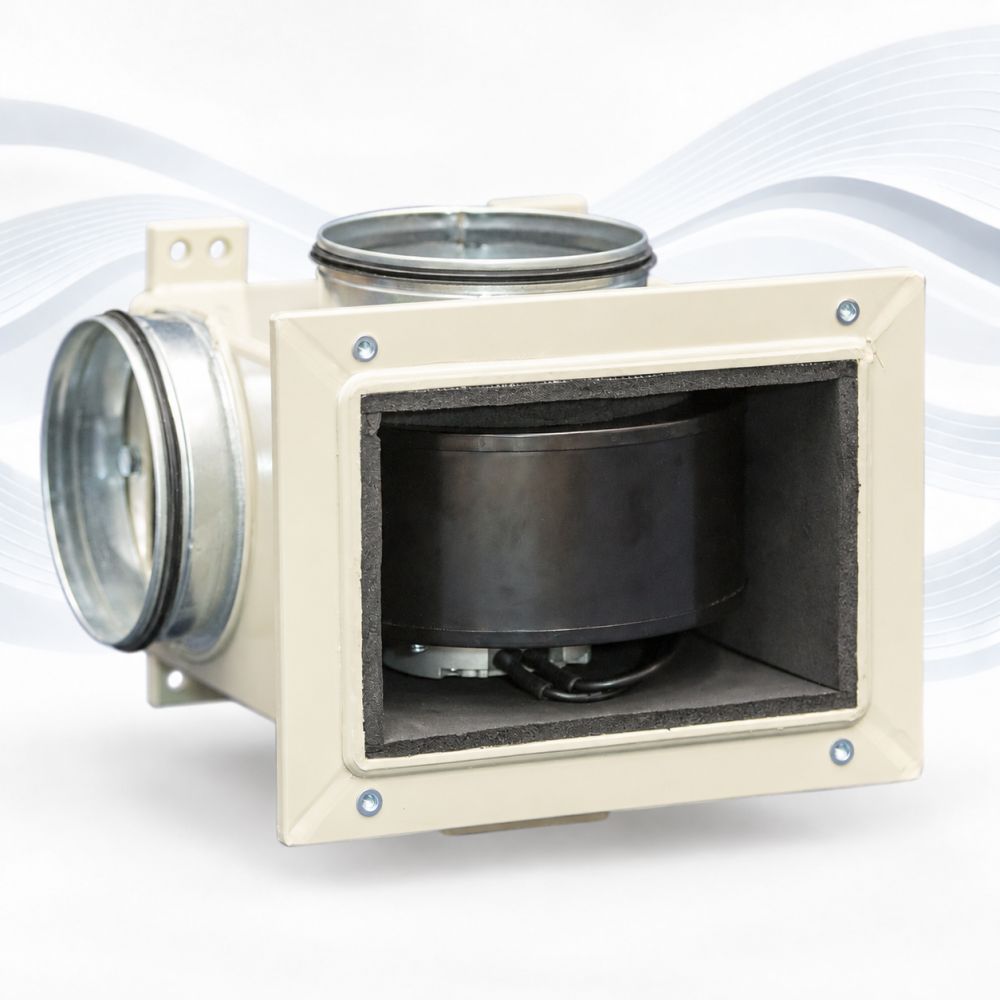

| Jednoduchá instalace ventilátoru | Ventilátor se instaluje dovnitř skříně přes servisní dvířka. Není nutné vyrábět vlastní držáky ani improvizovaný kryt. |
| Izolace proti kondenzaci a hluku | Vnitřní izolace ze syntetického kaučuku pomáhá omezit kondenzaci a zároveň přispívá k akustickému útlumu. |
| Poctivé PP provedení | AIRBOX je vyroben z polypropylenu, který nekoroduje, je odolný proti vlhkosti a umožňuje dlouhodobě stabilní provoz. |
Ventilátor AFL EC Constant Flow 360 m³/h lze v AIRBOXU 90 360 instalovat v libovolné poloze.
Díky tomu nabízí AIRBOX 90 360 mimořádnou flexibilitu při návrhu rekuperačních a vzduchotechnických systémů. Konstrukce je vhodná pro montáž na stěnu, pod strop, do technických místností i do podhledových prostor.
Velmi elegantním řešením je například instalace nad jednotku RECUBOX® v podhledu, kdy vzduch vstupuje do AIRBOXU ze spodní strany a následně vystupuje přímo do podhledu směrem k rozvodnému boxu.
Díky proudění vzduchu pod úhlem 90° lze výrazně zjednodušit vedení potrubí, snížit počet kolen a současně ušetřit cenný prostor v podhledu nebo technické místnosti.
V mnoha instalacích tak AIRBOX 90 360 umožňuje vytvořit řešení, které by s běžným potrubním ventilátorem vyžadovalo více prostoru, více potrubí a více montážních prvků.
Výsledkem je čistší instalace, jednodušší montáž a efektivnější využití dostupného prostoru.
Veškeré uvedené hodnoty byly naměřeny s osazeným ventilátorem AFL EC Constant Flow 360 m³/h.
| Řídicí signál | Objemový průtok | Spotřeba | Protokol |
|---|---|---|---|
| 10 V | 370,5 m³/h | 45,4 W | PDF protokol |
| 8 V | 316,8 m³/h | 30,8 W | PDF protokol |
| 6 V | 212,4 m³/h | 12,4 W | PDF protokol |
| 3 V | 125 m³/h | 4,6 W | PDF protokol |
Podmínky měření:
Naměřené hodnoty průtoku a spotřeby se mohou lišit v závislosti na použitém potrubí, filtrech, rozvodném systému a dalších prvcích vzduchotechnické instalace.
Pro kontrolu rozměrů a návrh instalace je k dispozici rozměrový výkres AIRBOXU 90 360.
Výkres obsahuje základní vnější rozměry, polohu připojovacích hrdel a montážních prvků.
| Vnější šířka | 320 mm |
| Vnější výška | 245 mm |
| Vnější hloubka | 300 mm |
| Materiál skříně | polypropylen PP |
| Vnitřní izolace | syntetický kaučuk, síla 10 mm |
| Montážní držáky | 4 držáky s otvory Ø12 mm |
| Volitelné průměry připojení | Ø125 mm, Ø150 mm nebo Ø160 mm |
| Směr proudění | 90° |
Vnitřní izolace ze syntetického kaučuku o síle 10 mm omezuje riziko kondenzace na povrchu skříně a současně pomáhá tlumit hluk ventilátoru.
AIRBOX 90 360 je proto vhodný pro použití v technických místnostech, podhledech i obytných objektech.
AIRBOX 90 360 je stejně jako naše jednotky RECUBOX® vyroben z kvalitního polypropylenu.
Připojovací hrdla jsou vybavena dvěma břity těsnění pro pevné a těsné napojení potrubí.
Servisní přístup k ventilátoru je řešen přes dvířka.
AIRBOX 90 360 je navržen pro co nejrychlejší montáž do vzduchotechnického systému.
Skříň je vybavena 4 montážními držáky s otvory o průměru 12 mm, které umožňují jednoduché a bezpečné uchycení ke stropu, stěně nebo nosné konstrukci.
Díky servisním dvířkům je ventilátor snadno přístupný pro instalaci, kontrolu i případnou výměnu.
Na výběr jsou tři průměry připojovacích hrdel:
Největší výhodou ventilátoru AFL EC Constant Flow 360 m³/h je schopnost automaticky udržovat nastavený objemový průtok vzduchu.
Pokud zapojíte dva ventilátory AFL EC Constant Flow 360 m³/h na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte moderní rovnotlakou rekuperaci s velmi nízkou spotřebou elektrické energie.
Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.
Na skříň AIRBOX poskytujeme nadstandardní záruku 12 let.
AIRBOX je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou homogenní, pevné a dlouhodobě stabilní spoje bez rizika koroze.
Na rozdíl od plechových konstrukcí nehrozí vznik koroze a na rozdíl od lepených konstrukcí nedochází ke stárnutí spojů vlivem vlhkosti nebo teplotních změn.
Díky jednoduché konstrukci bez pohyblivých částí je AIRBOX navržen pro dlouhodobý a bezproblémový provoz. Na těsnost a mechanickou integritu polypropylenové skříně proto poskytujeme záruku 12 let.
AIRBOX 90 360 je montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL EC Constant Flow 360 m³/h.
Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani řídicí elektroniku. Jedná se o pasivní mechanický prvek určený k integraci do vzduchotechnického systému.
Výběr ventilátoru, jeho montáž, elektrické připojení a uvedení výsledné sestavy do provozu provádí zákazník nebo odborná montážní firma.
RECUBOX® AIRBOX 90 360 je montážní a izolační skříň určená pro instalaci ventilátoru AFL EC Constant Flow 360 m³/h. Samotný ventilátor, elektrické připojení a regulace nejsou součástí dodávky AIRBOXU.
