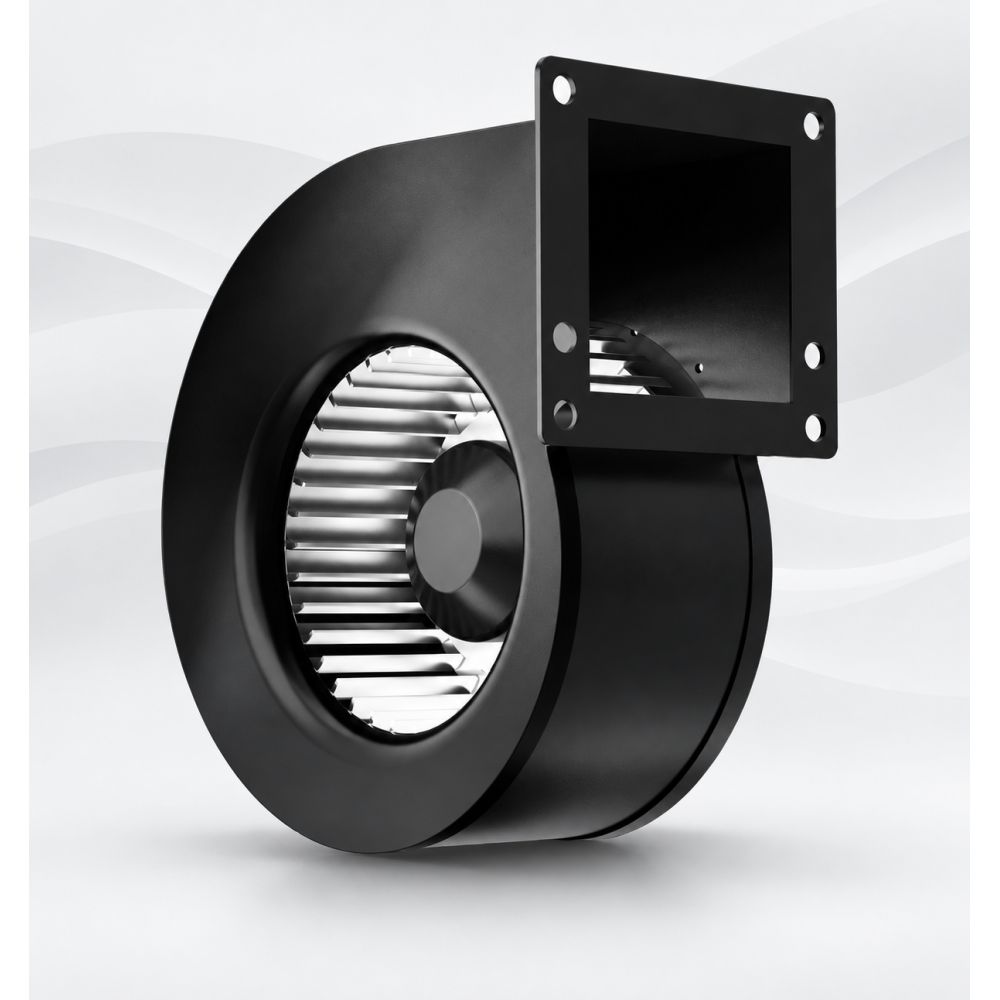

AFL EC CONSTANT FLOW – ventilátor pro RECUBOX® 360 VENT-READY

Vysoce účinný EC ventilátor AFL CONSTANT FLOW, určený pro montáž do jednotky RECUBOX® 360 VENT-READY.
Díky inteligentní regulaci udržuje stálý průtok 360 m³/h i při externím tlaku až 500 Pa.
Extrémně tichý, úsporný (pouhých 45 W+-16%) a vybavený technologií rovnotlakého řízení bez nutnosti vyvažování větví.

Určeno pro instalaci do systému RECUBOX VENT-READY, AIRBOX 90 nebo AIRBOX SLIM 360.

176,08 $
i
Výše uplatněné DPH je 0% pro zemi Spojené státy.
1 - 2 dny
Počet
SKLADEM

UPOZORNĚNÍ

Tento produkt je určen výhradně pro instalaci do jednotek RECUBOX® VENT-READY, montážní skříně AIRBOX 90 nebo AIRBOX SLIM 360. Ventilátor není určen k samostatnému prodeji ani k instalaci mimo uvedené výrobky.

AFL EC CONSTANT FLOW 360

Inteligentní EC ventilátor s automatickým řízením skutečného objemového průtoku vzduchu.

Ventilátor AFL EC CONSTANT FLOW 360 je určen pro moderní větrací a rekuperační systémy, ve kterých je požadováno dlouhodobé udržování stabilního množství dopravovaného vzduchu.

Integrovaná elektronika ventilátoru automaticky přizpůsobuje výkon motoru aktuálním tlakovým podmínkám v potrubní soustavě tak, aby zůstal zachován nastavený objemový průtok vzduchu.

Na rozdíl od běžného EC ventilátoru tedy AFL neudržuje pouze zadané otáčky motoru, ale řídí skutečné množství dopravovaného vzduchu.

Jak funguje technologie Constant Flow?

Tlakové podmínky ve vzduchotechnické soustavě nejsou během provozu neměnné. Postupně se zanášejí filtry, liší se délky a provedení potrubních tras a měnit se může také odpor regulačních prvků, distribučních boxů, tlumičů nebo koncových vyústek.

U běžného ventilátoru vede zvýšení odporu soustavy ke snížení skutečného průtoku vzduchu. Přestože ventilátor pracuje při stejném řídicím signálu nebo stejných otáčkách, systém již nemusí dopravovat požadované množství vzduchu.

AFL EC CONSTANT FLOW tuto změnu automaticky rozpozná a podle potřeby upraví otáčky motoru. Při zvýšení tlakové ztráty výkon zvýší, při jejím snížení jej naopak omezí.

Nastavený průtok tak zůstává stabilní v celém dostupném pracovním rozsahu ventilátoru.

Ideální řešení pro RECUBOX® 360 VENT-READY

Jednotka RECUBOX® 360 VENT-READY využívá dva samostatné ventilátory – jeden pro přívod čerstvého vzduchu a druhý pro odvod použitého vzduchu.

Pro správnou funkci rekuperačního systému je důležité, aby přívodní a odvodní větev dlouhodobě pracovaly s odpovídajícími objemovými průtoky. Potrubní trasy na obou stranách však zpravidla nemají stejnou délku ani stejnou tlakovou ztrátu.

Odlišný může být také odpor filtrů, tlumičů hluku, distribučních boxů, venkovních mřížek nebo jednotlivých koncových prvků.

Právě zde se naplno projevuje výhoda technologie Constant Flow. Každý ventilátor automaticky kompenzuje tlakovou ztrátu své vlastní větve a udržuje nastavený průtok bez ohledu na rozdílné podmínky na přívodu a odvodu.

Ve spojení s RECUBOX® 360 VENT-READY tak vzniká stabilní a dlouhodobě vyvážený rekuperační systém, který nevyžaduje ruční dolaďování otáček ventilátorů při každé změně provozních podmínek.

Constant Flow jako základ rovnotlaké rekuperace

Největší výhodou ventilátoru AFL EC Constant Flow 250 m³/h je schopnost automaticky udržovat nastavený objemový průtok vzduchu.

Pokud zapojíte dva ventilátory AFL EC Constant Flow 250 m³/h na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte moderní rovnotlakou rekuperaci s velmi nízkou spotřebou elektrické energie.

  • jeden ventilátor zajišťuje přívod vzduchu,
  • druhý ventilátor zajišťuje odvod vzduchu,
  • oba ventilátory automaticky kompenzují změny tlakových ztrát,
  • systém lze řídit signálem 0–10 V.

Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.

Constant Flow jako základ rovnotlaké rekuperace

Největší výhodou ventilátoru AFL EC Constant Flow 250 m³/h je schopnost automaticky udržovat nastavený objemový průtok vzduchu.

Pokud zapojíte dva ventilátory AFL EC Constant Flow 250 m³/h na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte moderní rovnotlakou rekuperaci s velmi nízkou spotřebou elektrické energie.

  • jeden ventilátor zajišťuje přívod vzduchu,
  • druhý ventilátor zajišťuje odvod vzduchu,
  • oba ventilátory automaticky kompenzují změny tlakových ztrát,
  • systém lze řídit signálem 0–10 V.

Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.

Proč nestačí pouze nastavit stejné otáčky?

Stejný řídicí signál nebo stejné otáčky dvou ventilátorů automaticky neznamenají stejný objemový průtok vzduchu.

Pokud má například přívodní potrubí vyšší tlakovou ztrátu než odvodní potrubí, běžné ventilátory nastavené na stejný výkon budou dopravovat rozdílné množství vzduchu.

Rozdíl se může během provozu dále zvětšovat například postupným zanášením filtrů. Výsledkem může být nežádoucí podtlak nebo přetlak v objektu a změna skutečného výkonu celé větrací soustavy.

Constant Flow neporovnává pouze otáčky ventilátorů. Každý ventilátor samostatně udržuje skutečně požadovaný objemový průtok vzduchu.

Co technologie Constant Flow přináší v praxi?

Postupně se zanášejí filtry

Ventilátor automaticky zvýší svůj výkon a pomáhá zachovat nastavený průtok vzduchu až do hranice svého pracovního rozsahu.

Přívodní a odvodní potrubí mají rozdílný odpor

Každý ventilátor samostatně kompenzuje tlakovou ztrátu své větve.

Potrubní soustava je dlouhá nebo členitá

Ventilátor přizpůsobuje otáčky skutečným provozním podmínkám, nikoliv pouze předem nastavenému pevnému výkonu.

Změní se tlaková ztráta systému

Elektronika ventilátoru na změnu automaticky reaguje bez nutnosti zásahu uživatele.

Požadujete dlouhodobě stabilní větrání

Objemový průtok zůstává v dostupném pracovním rozsahu stabilní také při postupných změnách tlakových podmínek v soustavě.

Hlavní výhody kombinace s RECUBOX®

  • Stabilní přívod a odvod vzduchu i při rozdílných tlakových ztrátách potrubních větví.
  • Automatická kompenzace změn odporu filtrů a dalších součástí systému.
  • Výrazně jednodušší nastavení požadovaného objemového průtoku.
  • Dlouhodobě vyváženější provoz rekuperačního systému.
  • Omezení rizika nežádoucího přetlaku nebo podtlaku v objektu.
  • Stabilní podmínky pro účinné zpětné získávání tepla.
  • Automatický provoz bez průběžného ručního dolaďování otáček ventilátorů.
  • Vhodné řešení pro moderní inteligentní řízení větrání.

Hlavní přednosti AFL EC CONSTANT FLOW 360

  • Automatické udržování konstantního průtoku vzduchu v dostupném pracovním rozsahu.
  • Vzduchový výkon až 360 m³/h při externí tlakové ztrátě až 500 Pa.
  • Maximální příkon 45 W ±16 % v závislosti na konkrétním pracovním bodu.
  • Úsporný EC motor s integrovanou řídicí elektronikou.
  • Plynulé automatické přizpůsobování otáček aktuální tlakové ztrátě soustavy.
  • Tichý a stabilní provoz při správném návrhu a instalaci vzduchotechnické soustavy.
  • Kuličková ložiska s dlouhou provozní životností.
  • Řízení prostřednictvím signálu 0–10 V.
  • Možnost integrace do systémů Loxone, Home Assistant a dalších nadřazených řídicích systémů.
  • Jednoduchá montáž do určené jednotky nebo montážní skříně přibližně do 15 minut.

Důležitá informace k maximálnímu výkonu

Údaj 360 m³/h při externí tlakové ztrátě až 500 Pa vyjadřuje maximální pracovní možnosti ventilátoru, nikoliv doporučený nepřetržitý provozní bod pro každou instalaci.

Skutečný pracovní bod, příkon, hlučnost a dostupná výkonová rezerva vždy závisí na požadovaném objemovém průtoku a celkové tlakové ztrátě konkrétní vzduchotechnické soustavy.

Pro dosažení úsporného a tichého provozu doporučujeme navrhovat potrubní systém s co nejnižší tlakovou ztrátou a ponechat ventilátoru dostatečnou výkonovou rezervu.

Jak funguje AFL Constant Flow?

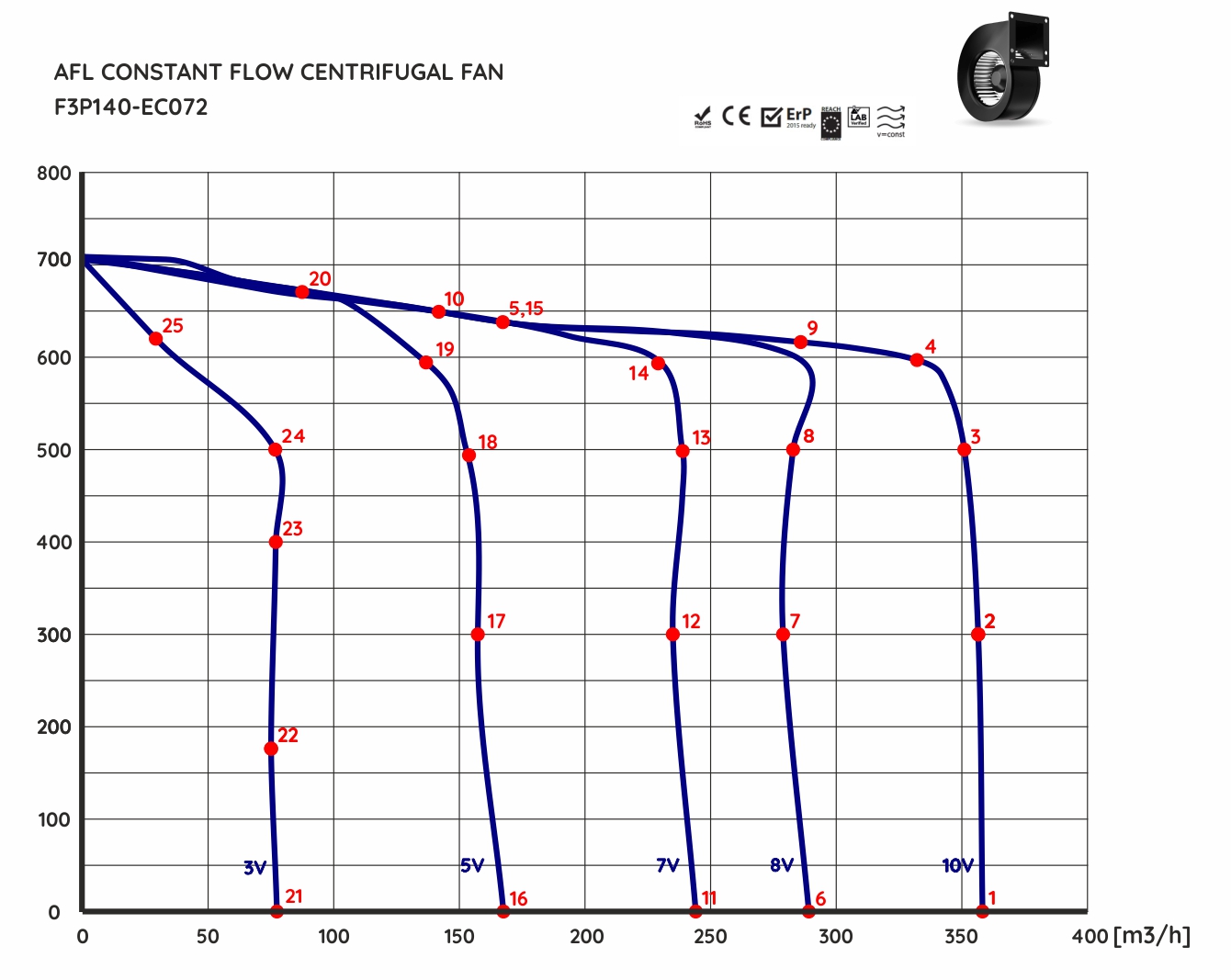

Výkonová charakteristika ventilátoru

Graf znázorňuje závislost dostupného objemového průtoku vzduchu na externí tlakové ztrátě soustavy.

Výkonová charakteristika ventilátoru AFL EC Constant Flow 360

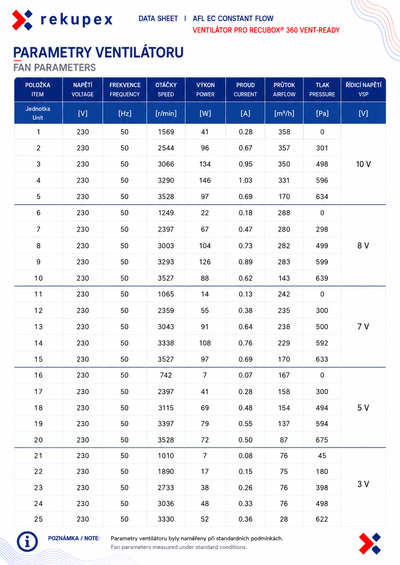

Výkon a spotřeba

Tabulka uvádí výkonové a elektrické parametry ventilátoru v jednotlivých pracovních bodech.

Tabulka výkonu a spotřeby ventilátoru AFL EC Constant Flow 360

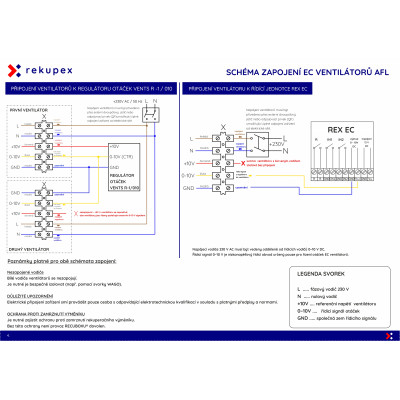

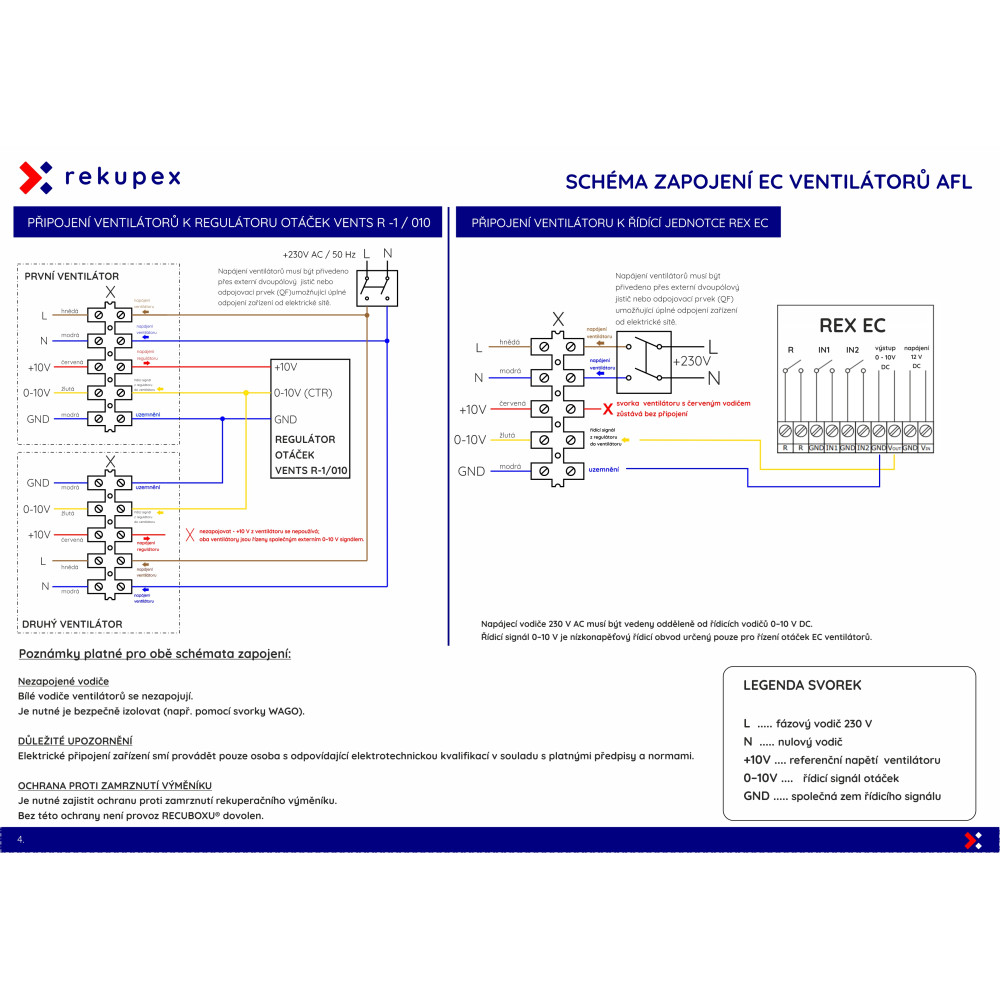

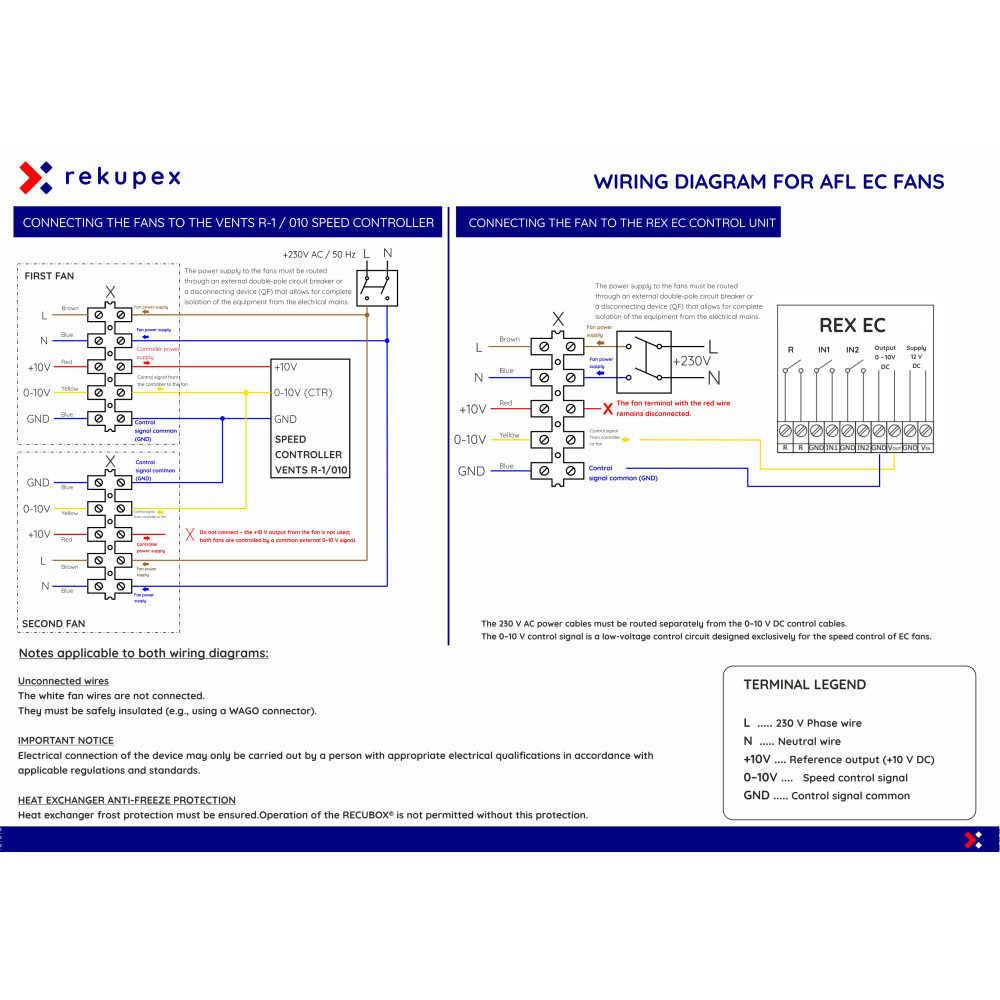

Schéma zapojení ventilátorů

Určeno pro

  • RECUBOX® 360 VENT-READY
  • AIRBOX 90 - 360
  • AIRBOX SLIM 360
AFL Motors

Parametry

EC motor
ANO - systém constant flow
Jmenovitý proud [A]
0,25A +-16%
Napájení [V/Hz]
230V 50-60Hz
Max. otáčky [min]
1600 ot./min. +-10%
Příkon [W]
45W +-16%
Provozní teplota [°C]
-25 do +60°C
Způsob regulace
0-10 VDC/PWM
Stupeň ochrany
IP44
