Caisson compact isolé en PP pour l'installation du ventilateur AFL EC Constant Flow 360 m³/h. Flux d'air à 90°, dimensions de seulement 320 × 245 × 300 mm, montage facile, porte de service, débit mesuré jusqu'à 370,5 m³/h et garantie de 12 ans sur le caisson.
Caisson compact et isolé pour l'installation du ventilateur AFL EC Constant Flow 360 m³/h avec flux d'air à 90°.
Le AIRBOX 90 360 est conçu pour les installations où chaque centimètre compte. La conception permet un changement de direction du flux d'air de 90° tout en conservant des dimensions compactes, un montage simple et un accès facile pour la maintenance.
Le produit est destiné à l'installation du ventilateur radial compatible AFL EC Constant Flow 360 m³/h. Le ventilateur, la connexion électrique et la régulation ne sont pas inclus dans le caisson AIRBOX lui-même.
Ventilateur AFL EC Constant Flow 360 m³/h pour AIRBOX 90 360
Le AIRBOX 90 360 offre un rapport très intéressant entre ses dimensions compactes et ses performances. Sous un signal de commande de 10 V, l'ensemble testé avec le ventilateur AFL EC Constant Flow 360 m³/h atteint un débit allant jusqu'à 370,5 m³/h pour une consommation de seulement 45,4 W.

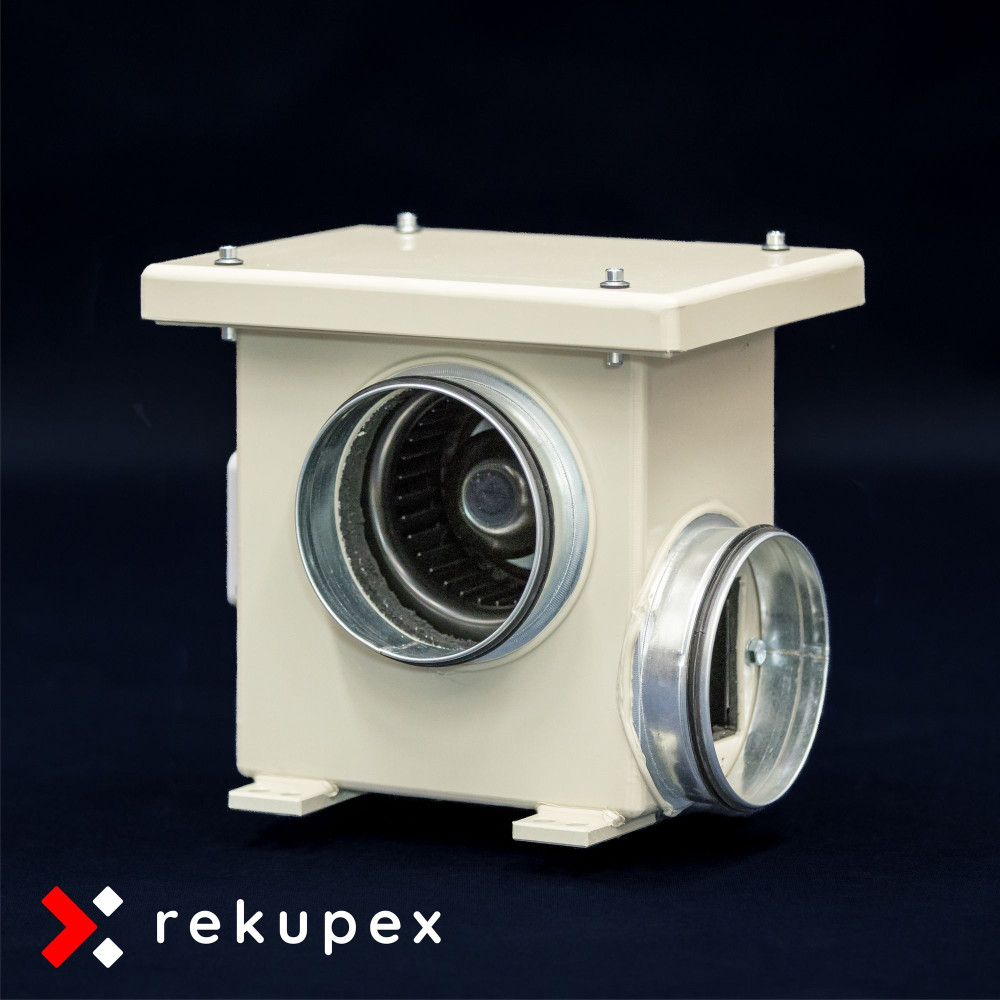

Le AIRBOX 90 360 est livré sans ventilateur. Les photos montrent un exemple d'installation du ventilateur AFL EC Constant Flow 360 m³/h.
Le AIRBOX 90 360 a été conçu et testé pour une utilisation avec le ventilateur AFL EC Constant Flow 360 m³/h.
Tous les résultats publiés de mesure du débit d'air et de la consommation électrique ont été obtenus en utilisant ce ventilateur spécifique.
La géométrie du caisson, la position du ventilateur, les raccords de raccordement et les dimensions globales ont été conçus dans le but d'obtenir les meilleurs paramètres possibles avec le ventilateur AFL EC Constant Flow 360 m³/h.
Ventilateur compatible : Ventilateur AFL EC Constant Flow 360 m³/h

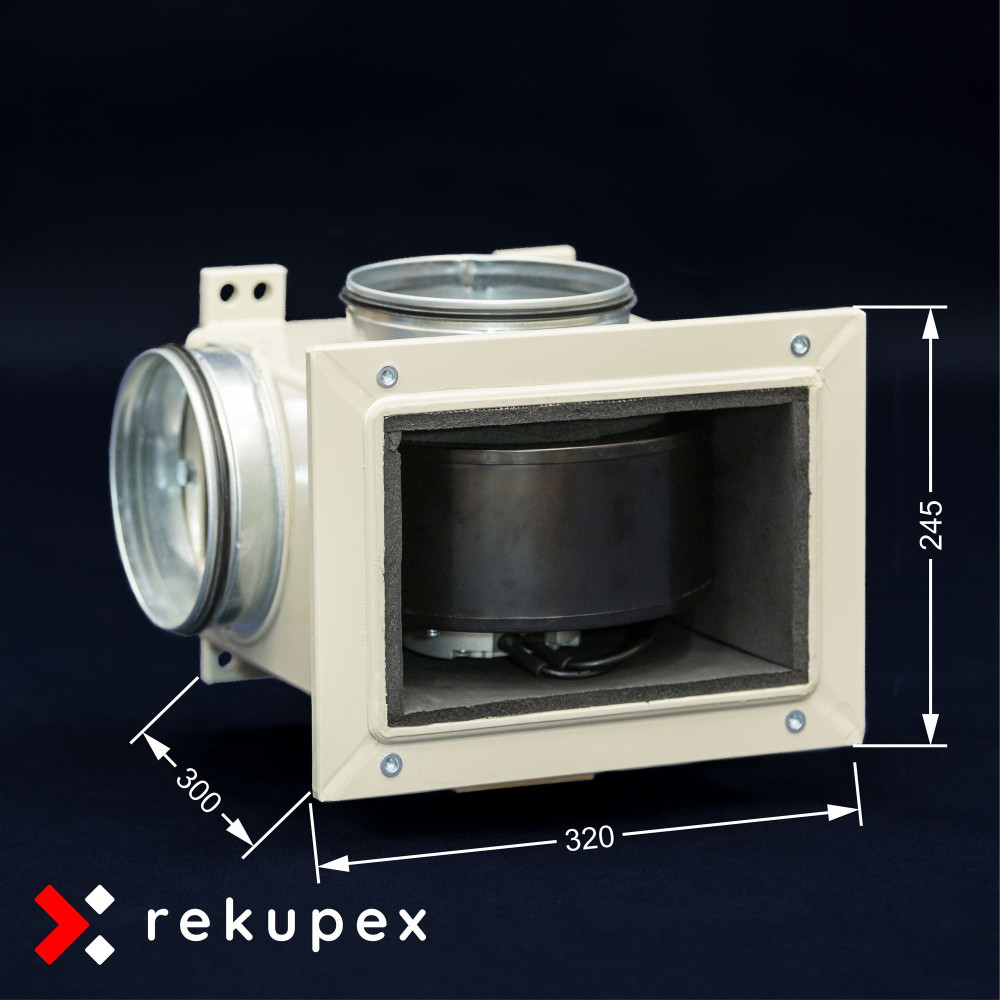

| Dimensions compactes | Seulement 320 × 245 × 300 mm. L'AIRBOX 90 360 est une solution très compacte pour l'installation du ventilateur AFL EC Constant Flow 360 m³/h. |
| Flux d'air à 90° | Idéal lorsqu'il n'y a pas de place pour un passage de gaines droit et que la direction du flux d'air doit être modifiée. |
| Installation simple | Le ventilateur est installé à l'intérieur du caisson via la porte de service. Pas besoin de fabriquer vos propres supports ou caches improvisés. |
| Isolation contre la condensation et le bruit | L'isolation intérieure en caoutchouc synthétique aide à réduire la condensation tout en contribuant à l'atténuation acoustique. |
| Conception en PP robuste | L'AIRBOX est fabriqué en polypropylène, qui ne se corrode pas, résiste à l'humidité et permet un fonctionnement stable à long terme. |
Le ventilateur AFL EC Constant Flow 360 m³/h peut être installé dans n'importe quelle position dans l'AIRBOX 90 360.
Grâce à cela, l'AIRBOX 90 360 offre une flexibilité exceptionnelle lors de la conception de systèmes de ventilation et de récupération de chaleur. La conception convient au montage mural, au plafond, dans les locaux techniques et dans les faux plafonds.

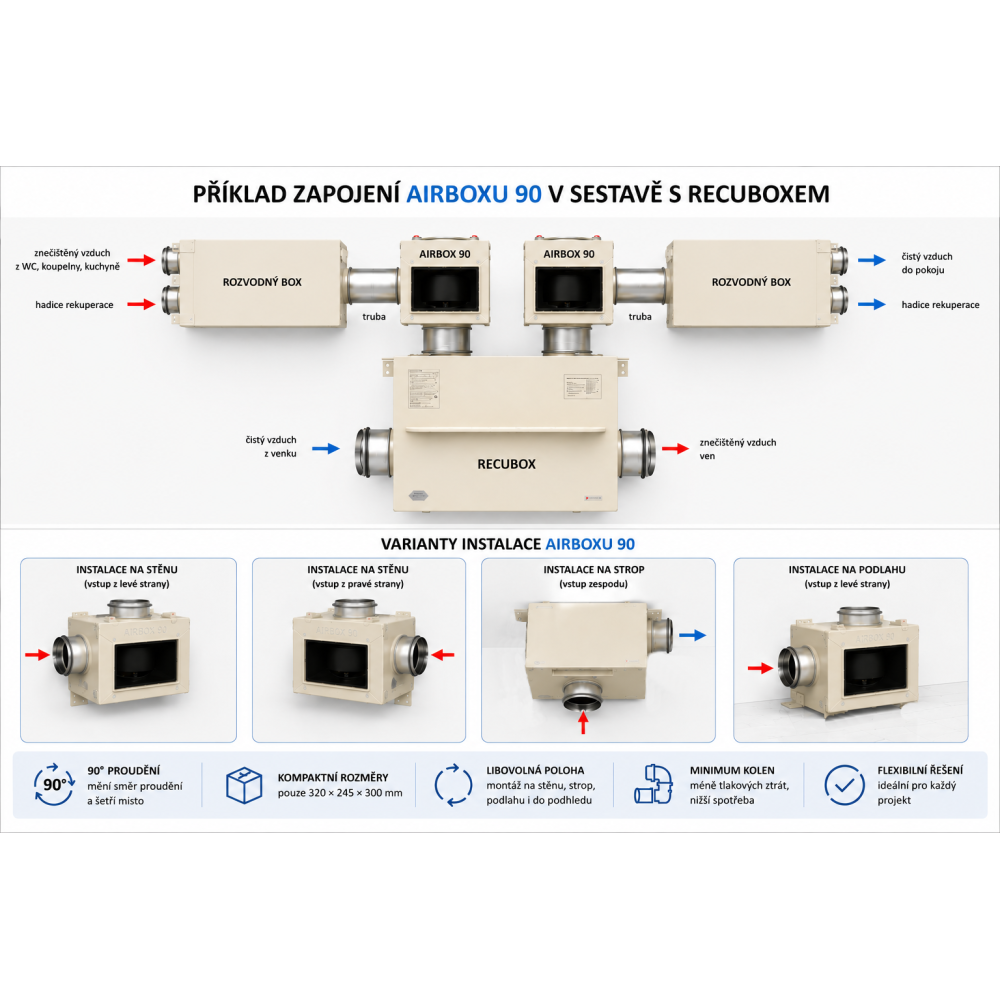

Une solution très élégante est, par exemple, l'installation au-dessus de l'unité RECUBOX® dans le faux plafond, où l'air entre dans l'AIRBOX par le bas, puis sort directement dans le faux plafond vers le caisson de répartition.
Grâce au flux d'air à 90°, le passage des gaines peut être considérablement simplifié, le nombre de coudes réduit, tout en économisant un espace précieux dans le faux plafond ou le local technique.
Dans de nombreuses installations, l'AIRBOX 90 360 permet ainsi de créer une solution qui, avec un ventilateur de gaine standard, nécessiterait plus d'espace, plus de gaines et plus d'éléments de montage.
Le résultat est une installation plus propre, un montage plus simple et une utilisation plus efficace de l'espace disponible.
Toutes les valeurs indiquées ont été mesurées avec le ventilateur AFL EC Constant Flow 360 m³/h monté.
| Signal de commande | Débit volumétrique | Consommation | Protocole |
|---|---|---|---|
| 10 V | 370,5 m³/h | 45,4 W | Protocole PDF |

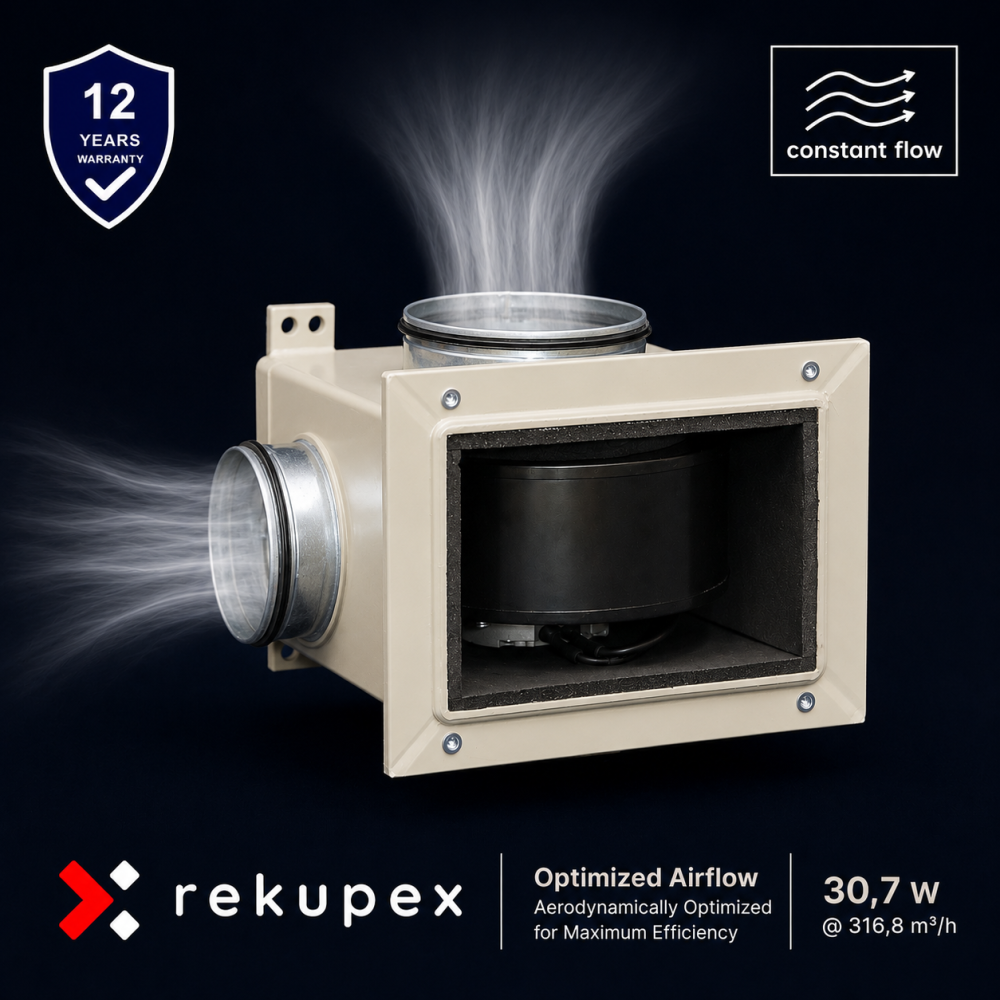

| 8 V | 316,8 m³/h | 30,8 W | Protocole PDF |
| 6 V | 212,4 m³/h | 12,4 W | Protocole PDF |
| 3 V | 125 m³/h | 4,6 W | Protocole PDF |
Conditions de mesure :
Les valeurs de débit et de consommation mesurées peuvent varier en fonction des gaines, filtres, systèmes de distribution et autres éléments de l'installation de ventilation utilisés.
Pour la vérification des dimensions et la conception de l'installation, le schéma d'encombrement de l'AIRBOX 90 360 est disponible.
Le schéma comprend les dimensions extérieures de base, la position des raccords de raccordement et des éléments de montage.
| Largeur extérieure | 320 mm |
| Hauteur extérieure | 245 mm |
| Profondeur extérieure | 300 mm |
| Matériau du caisson | polypropylène PP |
| Isolation interne | caoutchouc synthétique, épaisseur 10 mm |
| Supports de montage | 4 supports avec trous Ø12 mm |
| Diamètres de raccordement optionnels | Ø125 mm, Ø150 mm ou Ø160 mm |
| Sens du flux | 90° |
L'isolation interne en caoutchouc synthétique de 10 mm d'épaisseur réduit le risque de condensation sur la surface du caisson tout en aidant à atténuer le bruit du ventilateur.
L'AIRBOX 90 360 convient donc pour une utilisation dans les locaux techniques, les faux plafonds et les bâtiments résidentiels.
L'AIRBOX 90 360 est fabriqué, tout comme nos unités RECUBOX®, à partir de polypropylène de haute qualité.
Les raccords sont équipés de joints à double lèvre pour une connexion solide et étanche des gaines.
L'accès de service au ventilateur se fait via une porte.
L'AIRBOX 90 360 est conçu pour l'installation la plus rapide possible dans le système de ventilation.
Le caisson est équipé de 4 supports de montage avec des trous de 12 mm de diamètre, qui permettent une fixation simple et sûre au plafond, au mur ou à la structure de support.
Grâce à la porte de service, le ventilateur est facilement accessible pour l'installation, l'inspection et le remplacement éventuel.
Il y a trois diamètres de raccords au choix :
Le plus grand avantage du ventilateur AFL EC Constant Flow 360 m³/h est sa capacité à maintenir automatiquement le débit d'air réglé.
Si vous connectez deux ventilateurs AFL EC Constant Flow 360 m³/h au même signal de commande 0-10 V et les connectez à nos unités RECUBOX®, vous obtenez une VMC double flux moderne à pression équilibrée avec une très faible consommation d'énergie.
Une telle solution est idéale pour les systèmes modulaires de récupération de chaleur RECUBOX®, les maisons intelligentes (Smart Home), Loxone, Home Assistant et d'autres systèmes de gestion de bâtiments.
Nous offrons une garantie exceptionnelle de 12 ans sur le caisson AIRBOX.
L'AIRBOX est fabriqué en polypropylène de haute qualité et assemblé grâce à la technologie de soudage au gaz chaud. Le résultat est des joints homogènes, solides et stables à long terme, sans risque de corrosion.
Contrairement aux structures en tôle, il n'y a pas de risque de rouille et contrairement aux structures collées, les joints ne vieillissent pas sous l'effet de l'humidité ou des variations de température.
Grâce à sa conception simple sans pièces mobiles, l'AIRBOX est conçu pour un fonctionnement sans problème à long terme. C'est pourquoi nous accordons une garantie de 12 ans sur l'étanchéité et l'intégrité mécanique du caisson en polypropylène.
L'AIRBOX 90 360 est un caisson de montage et d'isolation pour l'installation du ventilateur compatible AFL EC Constant Flow 360 m³/h.
L'AIRBOX lui-même ne contient pas de ventilateur, de moteur, de composants électriques ou d'électronique de contrôle. C'est un élément mécanique passif destiné à être intégré dans un système de ventilation.
Le choix du ventilateur, son montage, son raccordement électrique et la mise en service de l'ensemble sont réalisés par le client ou par une entreprise d'installation spécialisée.
Le RECUBOX® AIRBOX 90 360 est un caisson de montage et d'isolation conçu pour l'installation du ventilateur AFL EC Constant Flow 360 m³/h. Le ventilateur lui-même, les raccordements électriques et la régulation ne sont pas inclus avec l'AIRBOX.
