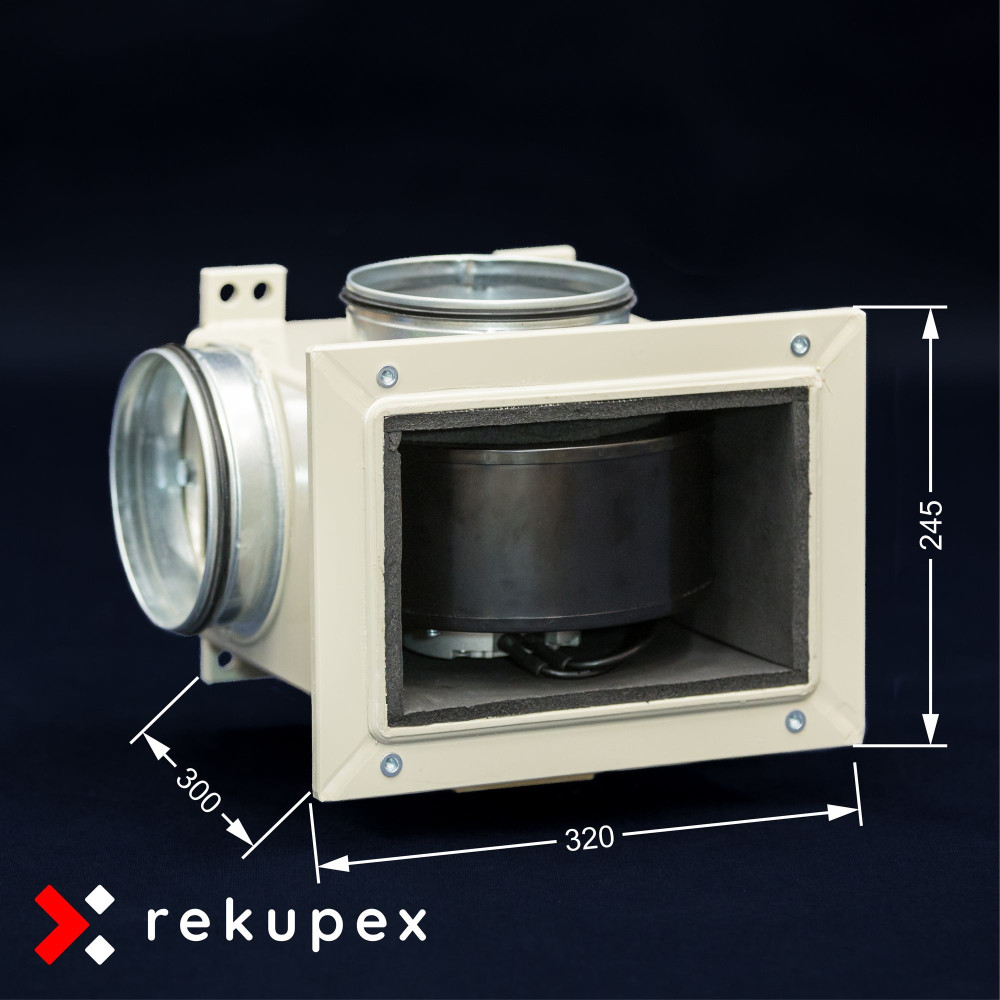

Caja compacta aislada de PP para la instalación del ventilador AFL EC Constant Flow 360 m³/h. Flujo de aire de 90°, dimensiones de solo 320 × 245 × 300 mm, montaje sencillo, puerta de servicio, caudal medido de hasta 370,5 m³/h y 12 años de garantía en la caja.
Caja compacta y aislada para la instalación del ventilador AFL EC Constant Flow 360 m³/h con flujo de aire a 90°.
El AIRBOX 90 360 está diseñado para instalaciones donde cada centímetro de espacio es crucial. El diseño permite cambiar la dirección del flujo de aire 90° manteniendo unas dimensiones compactas, un montaje sencillo y un fácil acceso de servicio.
El producto está destinado a la instalación del ventilador radial compatible AFL EC Constant Flow 360 m³/h. El ventilador, la conexión eléctrica y la regulación no forman parte de la caja AIRBOX en sí.
Ventilador AFL EC Constant Flow 360 m³/h para AIRBOX 90 360
El AIRBOX 90 360 ofrece una relación muy interesante entre dimensiones compactas y rendimiento. Con una señal de control de 10 V, el conjunto probado con el ventilador AFL EC Constant Flow 360 m³/h alcanza un caudal de hasta 370,5 m³/h con un consumo de solo 45,4 W.

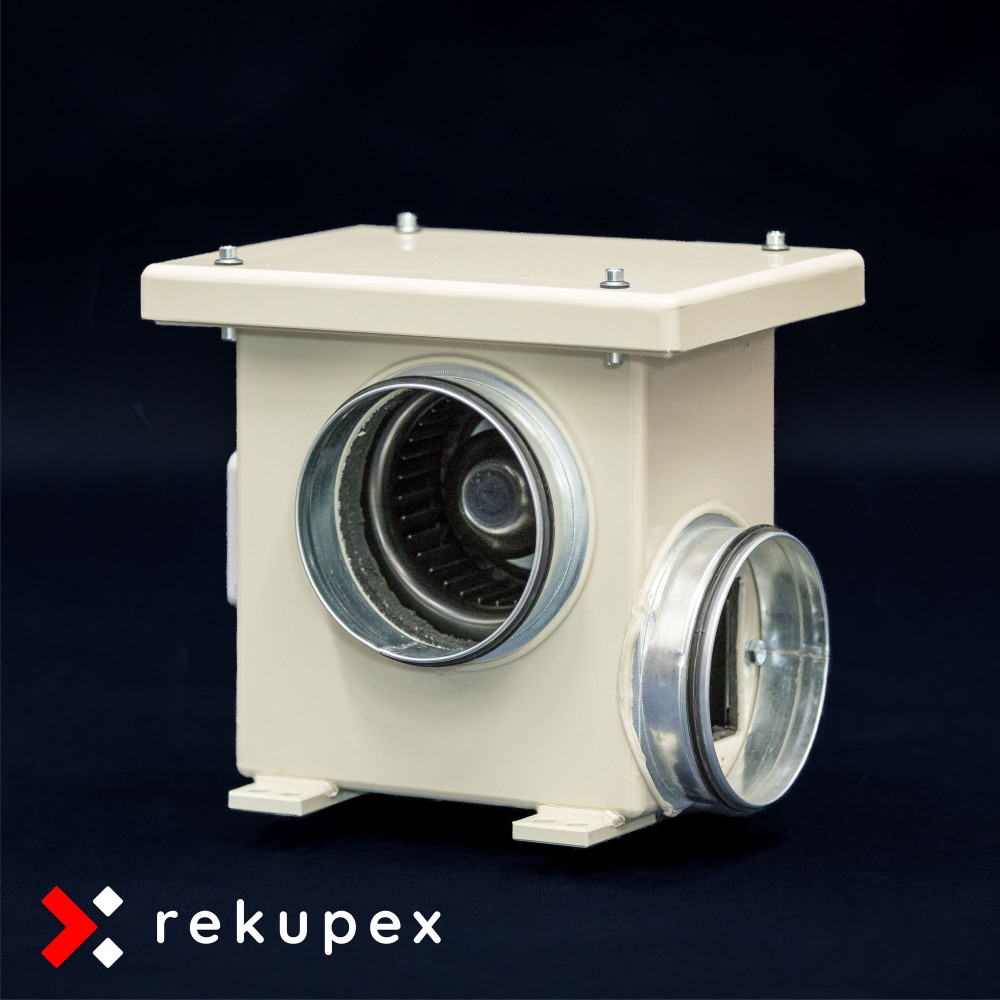

El AIRBOX 90 360 se suministra sin ventilador. Las fotos muestran un ejemplo de instalación del ventilador AFL EC Constant Flow 360 m³/h.
El AIRBOX 90 360 fue diseñado y probado para usarse con el ventilador AFL EC Constant Flow 360 m³/h.
Todos los resultados de las mediciones de flujo de aire y consumo eléctrico publicados se obtuvieron utilizando este ventilador específico.
La geometría de la caja, la posición del ventilador, las conexiones y las dimensiones generales se diseñaron con el objetivo de lograr los mejores parámetros posibles con el ventilador AFL EC Constant Flow 360 m³/h.
Ventilador compatible: Ventilador AFL EC Constant Flow 360 m³/h
| Dimensiones compactas | Solo 320 × 245 × 300 mm. El AIRBOX 90 360 es una solución muy compacta para la instalación del ventilador AFL EC Constant Flow 360 m³/h. |
| Flujo de aire a 90° | Ideal donde no hay espacio para conductos rectos y se requiere cambiar la dirección del flujo de aire. |
| Instalación sencilla del ventilador | El ventilador se instala dentro de la caja a través de la puerta de servicio. No es necesario fabricar soportes propios ni cubiertas improvisadas. |
| Aislamiento contra la condensación y el ruido | El aislamiento interno de caucho sintético ayuda a reducir la condensación al tiempo que contribuye a la atenuación acústica. |
| Construcción robusta en PP | El AIRBOX está fabricado en polipropileno, que no se corroe, es resistente a la humedad y permite un funcionamiento estable a largo plazo. |
El ventilador AFL EC Constant Flow 360 m³/h se puede instalar en el AIRBOX 90 360 en cualquier posición.
Gracias a esto, el AIRBOX 90 360 ofrece una flexibilidad extraordinaria a la hora de diseñar sistemas de recuperación de calor y ventilación. La estructura es apta para su montaje en pared, bajo techo, en salas técnicas y en falsos techos.

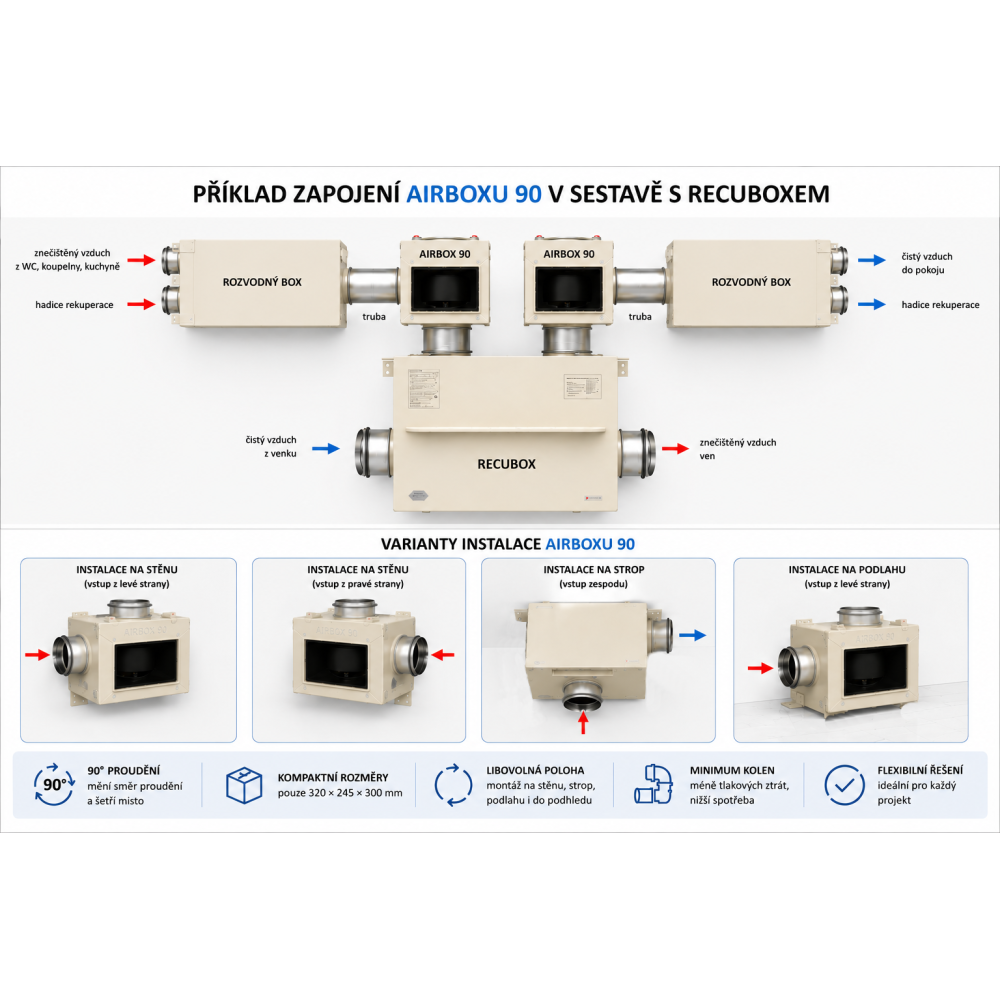

Una solución muy elegante es, por ejemplo, la instalación sobre la unidad RECUBOX® en el falso techo, donde el aire entra en el AIRBOX por la parte inferior y luego sale directamente hacia el falso techo en dirección a la caja de distribución.
Gracias al flujo de aire en un ángulo de 90°, el recorrido de los conductos se puede simplificar significativamente, se puede reducir el número de codos y, al mismo tiempo, ahorrar un valioso espacio en el falso techo o en la sala técnica.
En muchas instalaciones, el AIRBOX 90 360 permite crear una solución que con un ventilador de conducto convencional requeriría más espacio, más tubos y más elementos de montaje.
El resultado es una instalación más limpia, un montaje más sencillo y un uso más eficiente del espacio disponible.
Todos los valores indicados se midieron con el ventilador AFL EC Constant Flow 360 m³/h instalado.
| Señal de control | Caudal volumétrico | Consumo | Protocolo |
|---|---|---|---|
| 10 V | 370,5 m³/h | 45,4 W | Protocolo PDF |

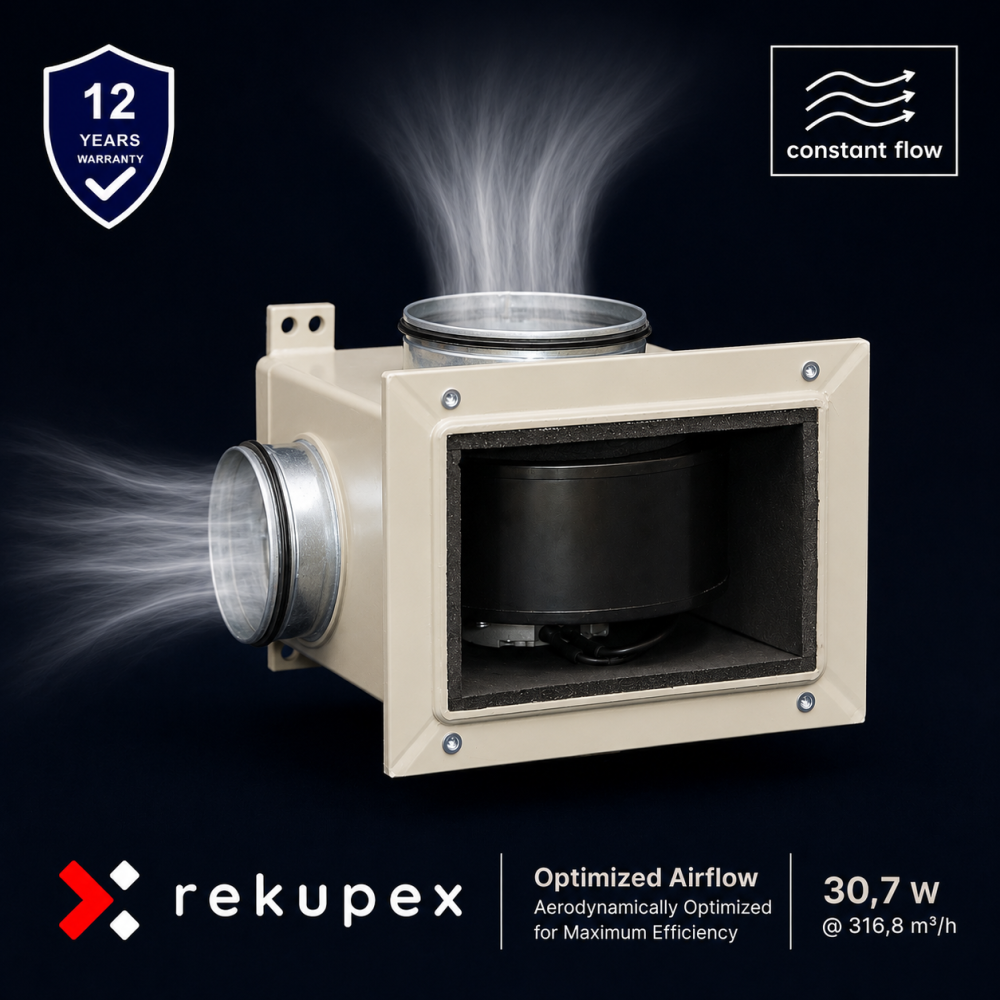

| 8 V | 316,8 m³/h | 30,8 W | Protocolo PDF |
| 6 V | 212,4 m³/h | 12,4 W | Protocolo PDF |
| 3 V | 125 m³/h | 4,6 W | Protocolo PDF |
Condiciones de medición:
Los valores de caudal y consumo medidos pueden variar según los tubos, filtros, sistema de distribución y otros elementos de la instalación de ventilación utilizados.
Para comprobar las dimensiones y diseñar la instalación, se encuentra disponible el plano dimensional del AIRBOX 90 360.
El plano incluye las dimensiones externas básicas y las posiciones de los conectores y elementos de montaje.
| Ancho externo | 320 mm |
| Alto externo | 245 mm |
| Profundidad externa | 300 mm |
| Material de la caja | polipropileno PP |
| Aislamiento interno | caucho sintético, 10 mm de espesor |
| Soportes de montaje | 4 soportes con orificios de Ø12 mm |
| Diámetros de conexión opcionales | Ø125 mm, Ø150 mm o Ø160 mm |
| Dirección del flujo | 90° |
El aislamiento interno de caucho sintético de 10 mm de espesor reduce el riesgo de condensación en la superficie de la caja y al mismo tiempo ayuda a atenuar el ruido del ventilador.
Por lo tanto, el AIRBOX 90 360 es adecuado para su uso en salas técnicas, falsos techos y edificios residenciales.
El AIRBOX 90 360 está fabricado con polipropileno de alta calidad, al igual que nuestras unidades RECUBOX®.
Las conexiones están equipadas con juntas de doble labio para una unión de tubos firme y estanca.
El acceso de servicio al ventilador se realiza a través de la puerta.
El AIRBOX 90 360 está diseñado para la instalación más rápida posible en el sistema de ventilación.
La caja está equipada con 4 soportes de montaje con orificios de 12 mm de diámetro, que permiten una fijación sencilla y segura al techo, pared o estructura portante.
Gracias a la puerta de servicio, se puede acceder fácilmente al ventilador para su instalación, inspección y posible reemplazo.
Hay tres diámetros de conexiones disponibles:
La mayor ventaja del ventilador AFL EC Constant Flow 360 m³/h es su capacidad para mantener automáticamente el caudal volumétrico configurado.
Si conecta dos ventiladores AFL EC Constant Flow 360 m³/h a la misma señal de control de 0-10 V y los conecta a nuestras unidades RECUBOX®, obtendrá un moderno sistema de recuperación de presión equilibrada con un consumo eléctrico muy bajo.
Esta solución es ideal para sistemas modulares de recuperación de calor RECUBOX®, hogares inteligentes (Smart Home), Loxone, Home Assistant y otros sistemas de gestión de edificios.
Ofrecemos una garantía excepcional de 12 años en la caja AIRBOX.
El AIRBOX está hecho de polipropileno de alta calidad y se une mediante tecnología de soldadura de gas caliente. El resultado son juntas homogéneas, fuertes y estables a largo plazo sin riesgo de corrosión.
A diferencia de las estructuras de chapa, no hay riesgo de oxidación y, a diferencia de las estructuras pegadas, las uniones no envejecen debido a la humedad o los cambios de temperatura.
Gracias a su diseño simple y sin piezas móviles, el AIRBOX está diseñado para un funcionamiento prolongado y sin problemas. Por lo tanto, ofrecemos una garantía de 12 años sobre la estanqueidad y la integridad mecánica de la caja de polipropileno.
El AIRBOX 90 360 es una caja de montaje y aislamiento para la instalación del ventilador compatible AFL EC Constant Flow 360 m³/h.
El propio AIRBOX no incluye ventilador, motor, componentes eléctricos ni electrónica de control. Es un elemento mecánico pasivo destinado a integrarse en el sistema de ventilación.
La elección del ventilador, su montaje, conexión eléctrica y puesta en marcha del conjunto resultante corren a cargo del cliente o de una empresa de instalación profesional.
RECUBOX® AIRBOX 90 360 es una caja de montaje y aislamiento diseñada para la instalación del ventilador AFL EC Constant Flow 360 m³/h. El ventilador en sí, la conexión eléctrica y la regulación no forman parte de la entrega del AIRBOX.
