AIRBOX 90 360 – isoleret rektangulær boks til EC-ventilatorer AFL Constant Flow

AIRBOX 90 360

Kompakt isoleret kabinet til installation af AFL EC Constant Flow 360 m³/h ventilatoren med 90° luftstrøm.

AIRBOX 90 360 er designet til installationer, hvor hver eneste centimeter plads er afgørende. Konstruktionen gør det muligt at ændre luftstrømmens retning med 90° og samtidig bevare de kompakte dimensioner, den enkle montering og lette serviceadgang.

Produktet er beregnet til installation af den kompatible radialventilator AFL EC Constant Flow 360 m³/h. Ventilatoren, eltilslutningen og styringen er ikke en del af selve AIRBOX.

AFL EC Constant Flow ventilator 360 m³/h til AIRBOX 90 360

AIRBOX 90 360 tilbyder et meget interessant forhold mellem kompakte dimensioner og ydeevne. Ved et styresignal på 10 V opnår den testede enhed med ventilatoren AFL EC Constant Flow 360 m³/h et luftstrøm på op til 370,5 m³/h ved et strømforbrug på kun 45,4 W.

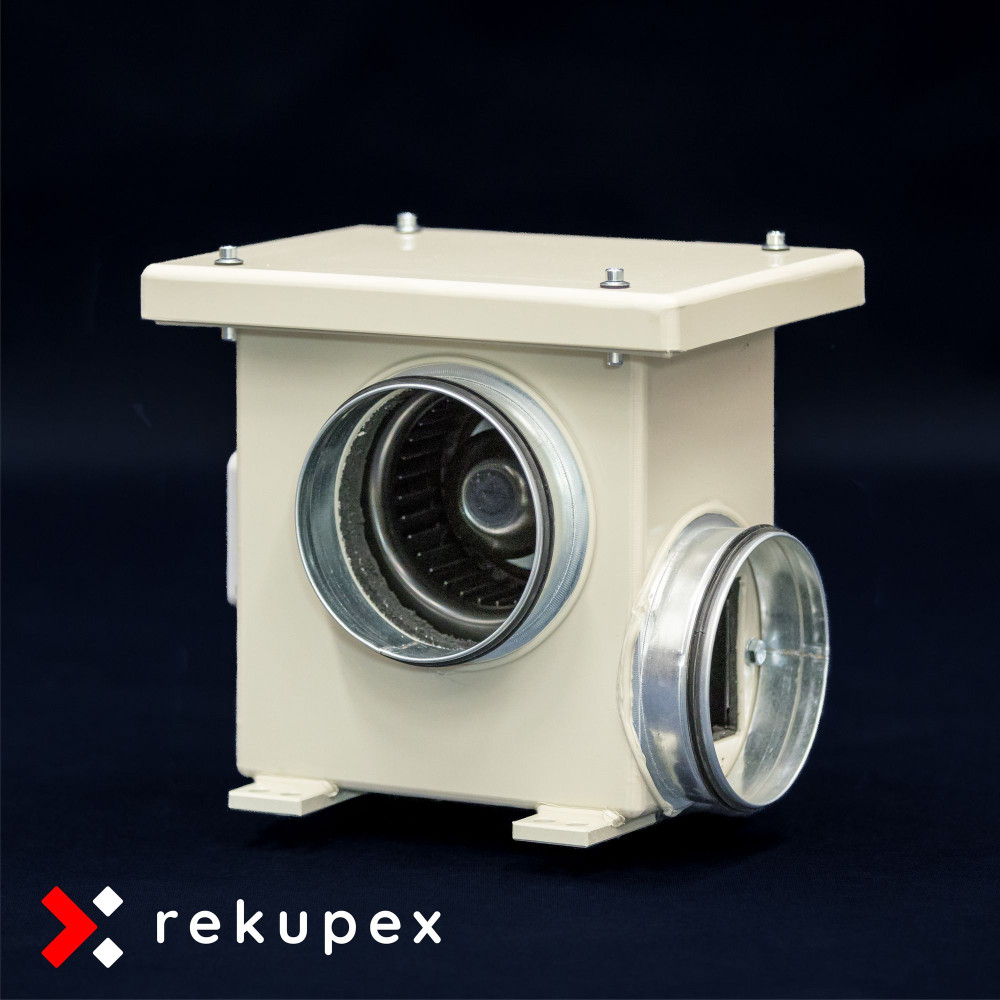

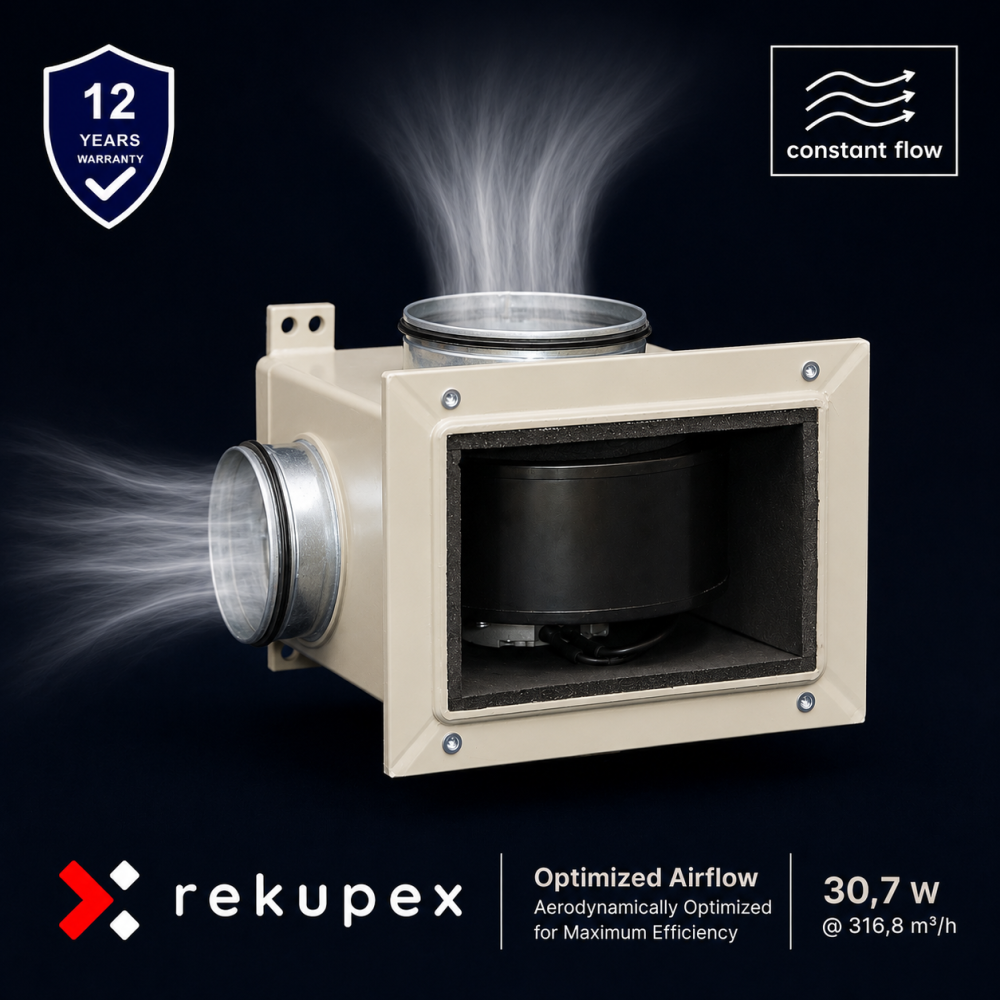

AIRBOX 90 360 leveres uden ventilator. Billederne viser et eksempel på installation af ventilatoren AFL EC Constant Flow 360 m³/h.

Optimeret til AFL EC Constant Flow 360 m³/h

AIRBOX 90 360 er designet og testet til brug sammen med ventilatoren AFL EC Constant Flow 360 m³/h.

Alle offentliggjorte måleresultater for luftstrøm og strømforbrug er opnået ved hjælp af denne specifikke ventilator.

Kabinettets geometri, ventilatorens placering, tilslutningsstudserne og de overordnede dimensioner er designet med det formål at opnå de bedst mulige parametre med netop ventilatoren AFL EC Constant Flow 360 m³/h.

Kompatibel ventilator: AFL EC Constant Flow ventilator 360 m³/h

Hvorfor vælge AIRBOX 90 360?

90° strømning. Minimal plads. Maksimale muligheder.

Ventilatoren AFL EC Constant Flow 360 m³/h kan installeres i AIRBOX 90 360 i en hvilken som helst position.

Dette giver AIRBOX 90 360 en enestående fleksibilitet ved design af varmegenvindings- og ventilationssystemer. Konstruktionen er velegnet til montering på væggen, under loftet, i teknikrum og i nedhængte lofter.

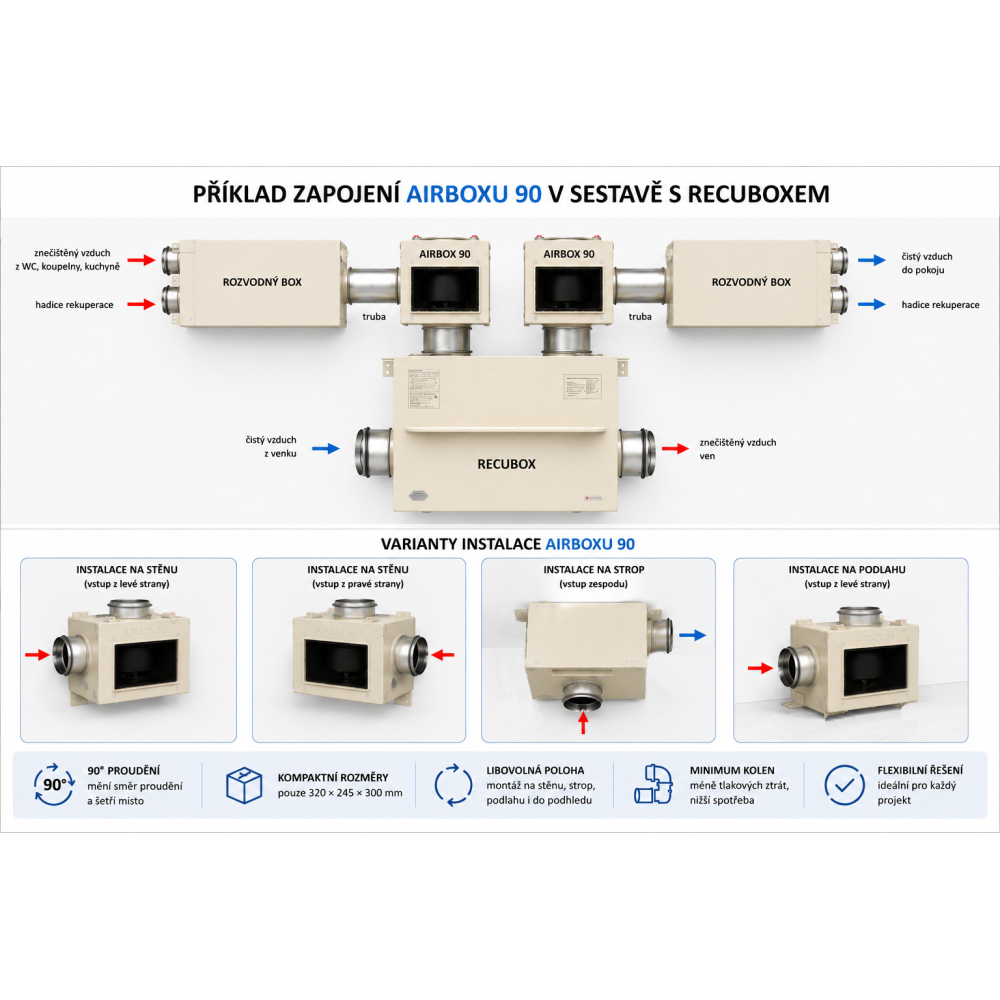

En meget elegant løsning er f.eks. installationen over RECUBOX®-enheden i et nedhængt loft, hvor luften kommer ind i AIRBOX fra bunden og derefter går direkte ud i loftet mod fordelerboksen.

Takket være luftstrømmen i en vinkel på 90° kan rørføringen forenkles betydeligt, antallet af bøjninger reduceres, og samtidig spares der værdifuld plads i loftet eller teknikrummet.

I mange installationer gør AIRBOX 90 360 det dermed muligt at skabe en løsning, der med en almindelig rørventilator ville kræve mere plads, flere rør og flere monteringselementer.

Resultatet er en renere installation, nemmere montering og mere effektiv udnyttelse af den tilgængelige plads.

Målte forbrugsværdier

Alle de angivne værdier blev målt med den monterede ventilator AFL EC Constant Flow 360 m³/h.

Betingelser for måling:

• måling udført med ventilatoren AFL EC Constant Flow 360 m³/h,
• styring af ventilator med 0-10 V signal,
• volumenstrøm målt med anemometer TESTO 405,
• målesonde TESTO 405 placeret i et 2 m langt aftræksrør,
• målerørets diameter 150 mm,
• ventilatorudgang til det fri,
• de målte værdier refererer til den specifikke enhed AIRBOX 90 360 + AFL EC Constant Flow 360 m³/h.

De målte værdier for luftstrøm og strømforbrug kan variere afhængigt af de anvendte rør, filtre, fordelingssystem og andre elementer i ventilationsinstallationen.

Måltegning AIRBOX 90 360

Til kontrol af dimensioner og design af installationen er en måltegning af AIRBOX 90 360 tilgængelig.

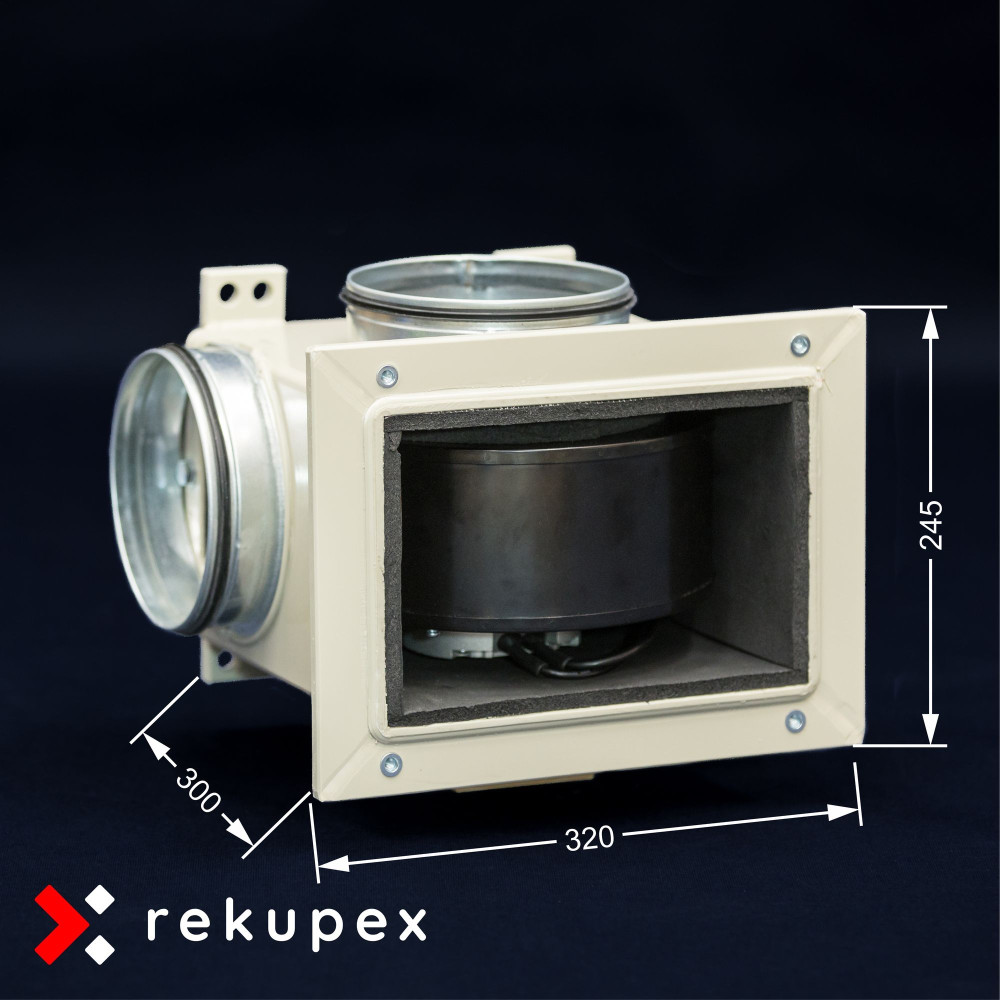

Tegningen indeholder de grundlæggende ydre mål, samt placeringen af tilslutningsstudser og monteringselementer.

Se tegning i højere opløsning

Dimensioner og tekniske parametre

Isolering mod kondens og støj

Den indvendige isolering af syntetisk gummi med en tykkelse på 10 mm reducerer risikoen for kondens på overfladen af kabinettet og hjælper samtidig med at dæmpe ventilatorstøjen.

AIRBOX 90 360 er derfor velegnet til brug i teknikrum, nedhængte lofter og beboelsesbygninger.

Konstruktion i polypropylen

AIRBOX 90 360 er ligesom vores RECUBOX®-enheder fremstillet af polypropylen af høj kvalitet.

• fugtbestandighed,
• ingen korrosion,
• lav vægt,
• lang levetid,
• nem vedligeholdelse.

Tilslutningsstudserne er udstyret med dobbeltlæbetætninger for at sikre en solid og tæt rørforbindelse.

Serviceadgang til ventilatoren foregår gennem en dør.

Nem montering og fleksibel tilslutning

AIRBOX 90 360 er designet til hurtigst mulig installation i ventilationssystemet.

Kabinettet er udstyret med 4 monteringsbeslag med huller med en diameter på 12 mm, der giver mulighed for nem og sikker fastgørelse til loft, væg eller bærende konstruktion.

Takket være servicedøren er ventilatoren let tilgængelig i forbindelse med installation, inspektion og mulig udskiftning.

Der er tre diametre af tilslutningsstudser at vælge imellem:

• Ø125 mm
• Ø150 mm
• Ø160 mm

Constant Flow som basis for balanceret varmegenvinding

Den største fordel ved ventilatoren AFL EC Constant Flow 360 m³/h er evnen til automatisk at opretholde den indstillede volumenstrøm.

Hvis du forbinder to ventilatorer AFL EC Constant Flow 360 m³/h til det samme styresignal på 0-10 V og forbinder dem til vores RECUBOX®-enheder, får du et moderne balanceret varmegenvindingssystem med meget lavt strømforbrug.

• en ventilator sørger for lufttilførslen,
• den anden ventilator sørger for udsugningen,
• begge ventilatorer kompenserer automatisk for ændringer i tryktab,
• systemet kan styres med et 0-10 V signal.

En sådan løsning er ideel til modulære varmegenvindingssystemer som RECUBOX®, Smart Homes, Loxone, Home Assistant og andre bygningsstyringssystemer.

12 års garanti på tæthed og kabinetkonstruktion

Vi tilbyder en overlegen garanti på 12 år på AIRBOX-kabinettet.

AIRBOX er lavet af polypropylen af høj kvalitet og samlet med varmluftsvejsningsteknologi. Resultatet er homogene, stærke og langsigtede stabile samlinger uden risiko for korrosion.

I modsætning til metalkonstruktioner er der ingen risiko for rust, og i modsætning til limede konstruktioner ældes samlingerne ikke som følge af fugt eller temperaturændringer.

Takket være det enkle design uden bevægelige dele er AIRBOX designet til en langvarig og problemfri drift. Vi yder derfor en garanti på 12 år på tætheden og den mekaniske integritet af polypropylenkabinettet.

Hvad AIRBOX 90 360 er, og hvad det ikke er

AIRBOX 90 360 er et monterings- og isoleringskabinet til installation af den kompatible ventilator AFL EC Constant Flow 360 m³/h.

Selve AIRBOX indeholder ikke ventilator, motor, elektriske komponenter eller styreelektronik. Det er et passivt mekanisk element, der er beregnet til at blive integreret i ventilationssystemet.

Valget af ventilator, dens montering, elektriske tilslutning og idriftsættelse af det færdige system udføres af kunden eller et professionelt installationsfirma.

RECUBOX® AIRBOX 90 360 er et monterings- og isoleringskabinet beregnet til installation af ventilatoren AFL EC Constant Flow 360 m³/h. Selve ventilatoren, elektrisk tilslutning og styring er ikke inkluderet i leverancen af AIRBOX.
