AIRBOX 90 360 – izolirana pravokutna kutija za EC ventilatore AFL Constant Flow

AIRBOX 90 360

Kompaktna izolirana kutija za ugradnju ventilatora AFL EC Constant Flow 360 m³/h s protokom zraka pod kutom od 90°.

AIRBOX 90 360 namijenjen je za instalacije gdje je svaki centimetar prostora presudan. Konstrukcija omogućuje promjenu smjera protoka zraka za 90° uz zadržavanje kompaktnih dimenzija, jednostavne montaže i lakog servisnog pristupa.

Proizvod je namijenjen za ugradnju kompatibilnog radijalnog ventilatora AFL EC Constant Flow 360 m³/h. Ventilator, električni priključak i regulacija nisu dio same kutije AIRBOX.

AFL EC Constant Flow ventilator 360 m³/h za AIRBOX 90 360

AIRBOX 90 360 nudi vrlo zanimljiv omjer kompaktnih dimenzija i performansi. Pri upravljačkom signalu od 10 V, testirani sklop s ventilatorom AFL EC Constant Flow 360 m³/h postiže protok do 370,5 m³/h uz potrošnju od samo 45,4 W.

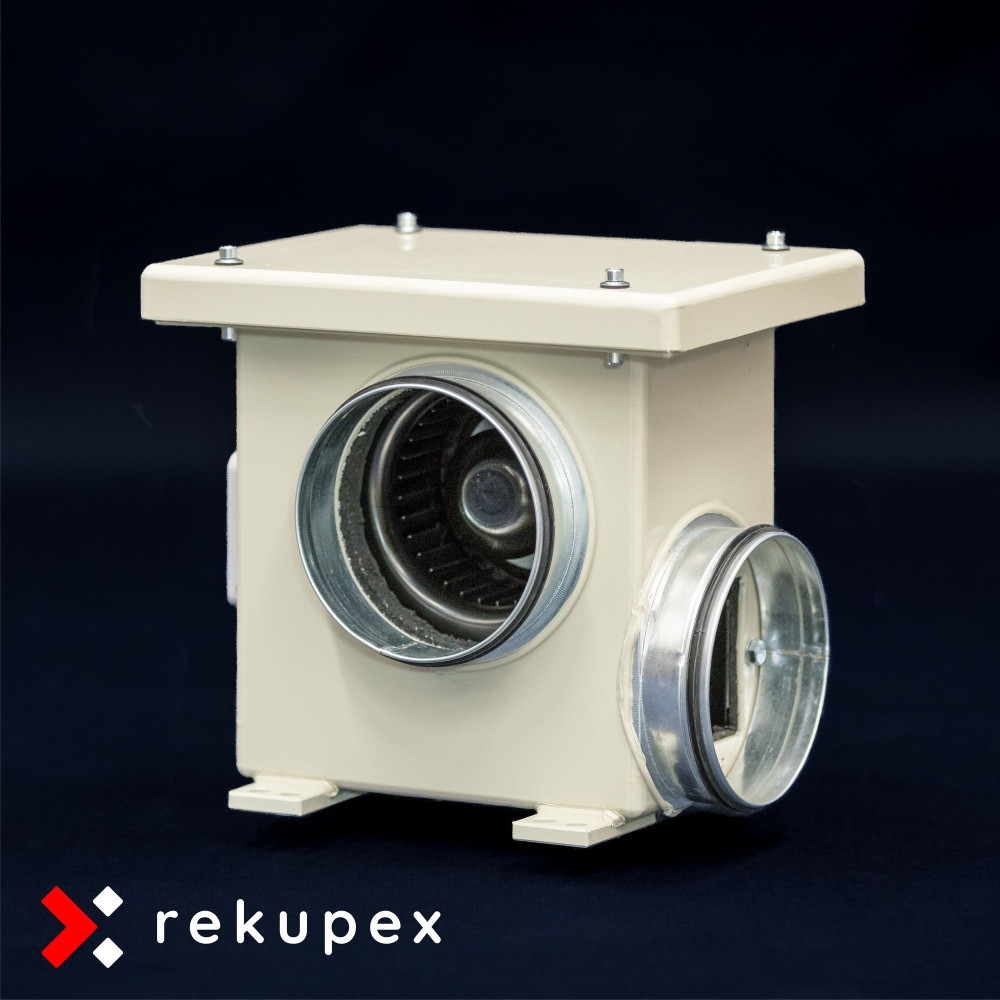

AIRBOX 90 360 isporučuje se bez ventilatora. Fotografije prikazuju primjer ugradnje ventilatora AFL EC Constant Flow 360 m³/h.

Optimizirano za AFL EC Constant Flow 360 m³/h

AIRBOX 90 360 dizajniran je i testiran za upotrebu s ventilatorom AFL EC Constant Flow 360 m³/h.

Svi objavljeni rezultati mjerenja protoka zraka i potrošnje električne energije dobiveni su korištenjem ovog specifičnog ventilatora.

Geometrija kutije, položaj ventilatora, priključni nastavci i ukupne dimenzije dizajnirani su s ciljem postizanja najboljih mogućih parametara upravo s ventilatorom AFL EC Constant Flow 360 m³/h.

Kompatibilni ventilator: AFL EC Constant Flow ventilator 360 m³/h

Zašto odabrati AIRBOX 90 360?

Protok od 90°. Minimum prostora. Maksimum mogućnosti.

Ventilator AFL EC Constant Flow 360 m³/h može se ugraditi u AIRBOX 90 360 u bilo kojem položaju.

Zahvaljujući tome, AIRBOX 90 360 nudi iznimnu fleksibilnost pri projektiranju rekuperacijskih i ventilacijskih sustava. Konstrukcija je prikladna za montažu na zid, ispod stropa, u tehničkim prostorijama i u spuštenim stropovima.

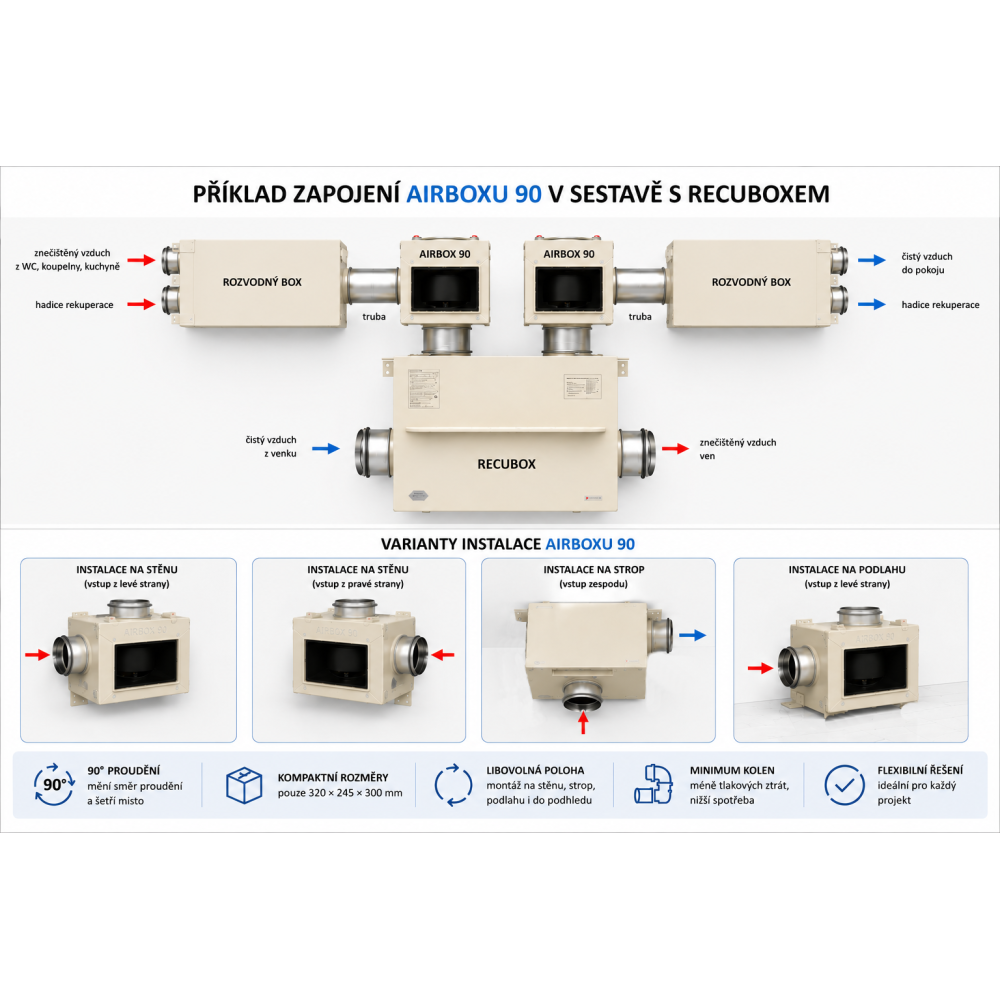

Vrlo elegantno rješenje je, na primjer, ugradnja iznad jedinice RECUBOX® u spuštenom stropu, gdje zrak ulazi u AIRBOX s donje strane i zatim izlazi izravno u spušteni strop prema razdjelnoj kutiji.

Zahvaljujući protoku zraka pod kutom od 90°, vođenje cijevi može se znatno pojednostaviti, broj koljena smanjiti te istovremeno uštedjeti dragocjeni prostor u spuštenom stropu ili tehničkoj prostoriji.

U mnogim instalacijama AIRBOX 90 360 stoga omogućuje stvaranje rješenja koje bi s običnim kanalskim ventilatorom zahtijevalo više prostora, više cijevi i više montažnih elemenata.

Rezultat je čišća instalacija, jednostavnija montaža i učinkovitije korištenje raspoloživog prostora.

Izmjerene vrijednosti potrošnje

Sve navedene vrijednosti izmjerene su s ugrađenim ventilatorom AFL EC Constant Flow 360 m³/h.

Uvjeti mjerenja:

• mjerenje provedeno s ventilatorom AFL EC Constant Flow 360 m³/h,
• upravljanje ventilatorom signalom 0–10 V,
• volumenski protok mjeren anemometrom TESTO 405,
• mjerna sonda TESTO 405 smještena u 2 m dugoj odsisnoj cijevi,
• promjer mjerne cijevi 150 mm,
• izlaz iz ventilatora u slobodan prostor,
• izmjerene vrijednosti odnose se na specifični sklop AIRBOX 90 360 + AFL EC Constant Flow 360 m³/h.

Izmjerene vrijednosti protoka i potrošnje mogu se razlikovati ovisno o korištenim cijevima, filtrima, distribucijskom sustavu i drugim elementima ventilacijske instalacije.

Dimenzijski crtež AIRBOX 90 360

Za provjeru dimenzija i projektiranje instalacije dostupan je dimenzijski crtež AIRBOXA 90 360.

Crtež sadrži osnovne vanjske dimenzije, položaj priključnih nastavaka i montažnih elemenata.

Prikaži crtež u većoj rezoluciji

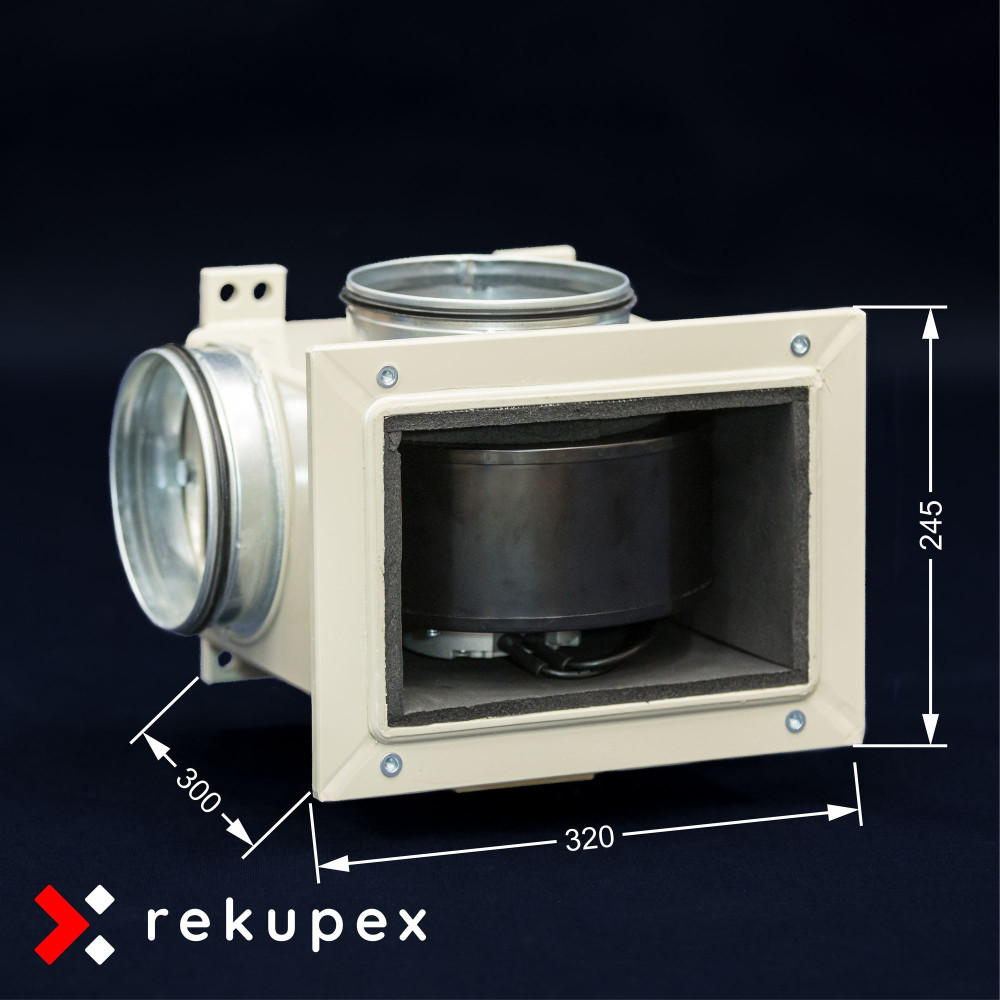

Dimenzije i tehnički parametri

Izolacija protiv kondenzacije i buke

Unutarnja izolacija od sintetičkog kaučuka debljine 10 mm smanjuje rizik od kondenzacije na površini kutije i istodobno pomaže u prigušivanju buke ventilatora.

AIRBOX 90 360 stoga je prikladan za upotrebu u tehničkim prostorijama, spuštenim stropovima i stambenim objektima.

Konstrukcija od polipropilena

AIRBOX 90 360 izrađen je od kvalitetnog polipropilena, jednako kao i naše RECUBOX® jedinice.

• otpornost na vlagu,
• nema korozije,
• mala težina,
• dug vijek trajanja,
• jednostavno održavanje.

Priključni nastavci opremljeni su brtvama s dvije usne za čvrsto i zabrtvljeno spajanje cijevi.

Servisni pristup ventilatoru riješen je preko vratašca.

Jednostavna montaža i fleksibilno priključivanje

AIRBOX 90 360 dizajniran je za što bržu ugradnju u ventilacijski sustav.

Kutija je opremljena s 4 montažna nosača s rupama promjera 12 mm, koji omogućuju jednostavno i sigurno pričvršćivanje na strop, zid ili nosivu konstrukciju.

Zahvaljujući servisnim vratašcima, ventilator je lako dostupan za ugradnju, pregled i eventualnu zamjenu.

Na izbor su tri promjera priključnih nastavaka:

• Ø125 mm
• Ø150 mm
• Ø160 mm

Constant Flow kao osnova ravnotlačne rekuperacije

Najveća prednost ventilatora AFL EC Constant Flow 360 m³/h je sposobnost automatskog održavanja zadanog volumenskog protoka zraka.

Ako spojite dva ventilatora AFL EC Constant Flow 360 m³/h na isti upravljački signal 0–10 V i priključite ih na naše jedinice RECUBOX®, dobit ćete modernu ravnotlačnu rekuperaciju s vrlo niskom potrošnjom električne energije.

• jedan ventilator osigurava dovod zraka,
• drugi ventilator osigurava odvod zraka,
• oba ventilatora automatski kompenziraju promjene padova tlaka,
• sustavom se može upravljati signalom 0–10 V.

Takvo rješenje idealno je za modularne rekuperacijske sustave RECUBOX®, pametne kuće, Loxone, Home Assistant i druge sustave upravljanja zgradama.

Jamstvo 12 godina na nepropusnost i konstrukciju kutije

Na kutiju AIRBOX dajemo nadstandardno jamstvo od 12 godina.

AIRBOX je izrađen od kvalitetnog polipropilena i spojen tehnologijom zavarivanja vrućim plinom. Rezultat su homogeni, čvrsti i dugotrajno stabilni spojevi bez rizika od korozije.

Za razliku od limenih konstrukcija, ne postoji opasnost od pojave hrđe, a za razliku od lijepljenih konstrukcija, spojevi ne stare pod utjecajem vlage ili promjena temperature.

Zahvaljujući jednostavnoj konstrukciji bez pokretnih dijelova, AIRBOX je dizajniran za dugotrajan rad bez problema. Na nepropusnost i mehanički integritet polipropilenske kutije stoga dajemo jamstvo od 12 godina.

Što AIRBOX 90 360 jest, a što nije

AIRBOX 90 360 je montažna i izolacijska kutija za ugradnju kompatibilnog ventilatora AFL EC Constant Flow 360 m³/h.

Sam AIRBOX ne sadrži ventilator, motor, električne komponente niti upravljačku elektroniku. Riječ je o pasivnom mehaničkom elementu namijenjenom integraciji u ventilacijski sustav.

Odabir ventilatora, njegovu ugradnju, električno priključivanje i puštanje konačnog sklopa u rad vrši kupac ili stručna tvrtka za ugradnju.

RECUBOX® AIRBOX 90 360 je montažna i izolacijska kutija namijenjena za ugradnju ventilatora AFL EC Constant Flow 360 m³/h. Sam ventilator, električni priključak i regulacija nisu uključeni u isporuku AIRBOXA.
