Entalpinis RECUBOX® OPEN ERV 03/100 - 140 m³/h (rekuperacinis šilumokaitis korpuse, rekuperacinis modulis, rekuperatorius)
RECUBOX® OPEN ERV 03/100 yra mažiausias atidaromas RECUBOX® oro srautui iki 140 m³/h. Dėl vos 165 mm aukščio jis idealiai tinka žemoms pakabinamoms luboms ir mažoms erdvėms. Užtikrina iki 95 % efektyvumą, gamybą pagal užsakymą Čekijoje, įvairias jungčių padėtis ir 12 metų garantiją korpuso sandarumui.
Entalpinis RECUBOX® OPEN ERV 03/100 – kompaktiška rekuperacijos dėžė žemoms pakabinamoms luboms
Entalpinis RECUBOX® OPEN ERV 03/100 yra mažiausias entalpinis RECUBOX® su serviso durelėmis ir integruotais M5 klasės filtrais. Tai kompaktiškas, ypač patvarus ir higieniškai švarus apvilktas rekuperacijos šilumokaitis, skirtas moderniai modulinei oro rekuperacijai.
Skirtingai nei įprastas rekuperacijos šilumokaitis, entalpinis variantas gali perduoti ne tik šilumą, bet ir dalį drėgmės iš ištraukiamo oro atgal į tiekiamą gryną orą. Rezultatas – patogesnė vidaus aplinka, ypač žiemos metu, kai patalpų oras dažnai būna per sausas.
OPEN versija sukurta taip, kad būtų lengva prieiga servisui, paprastas šilumokaičio išėmimas ir galimybė reguliariai tikrinti, valyti bei keisti filtro audinį.

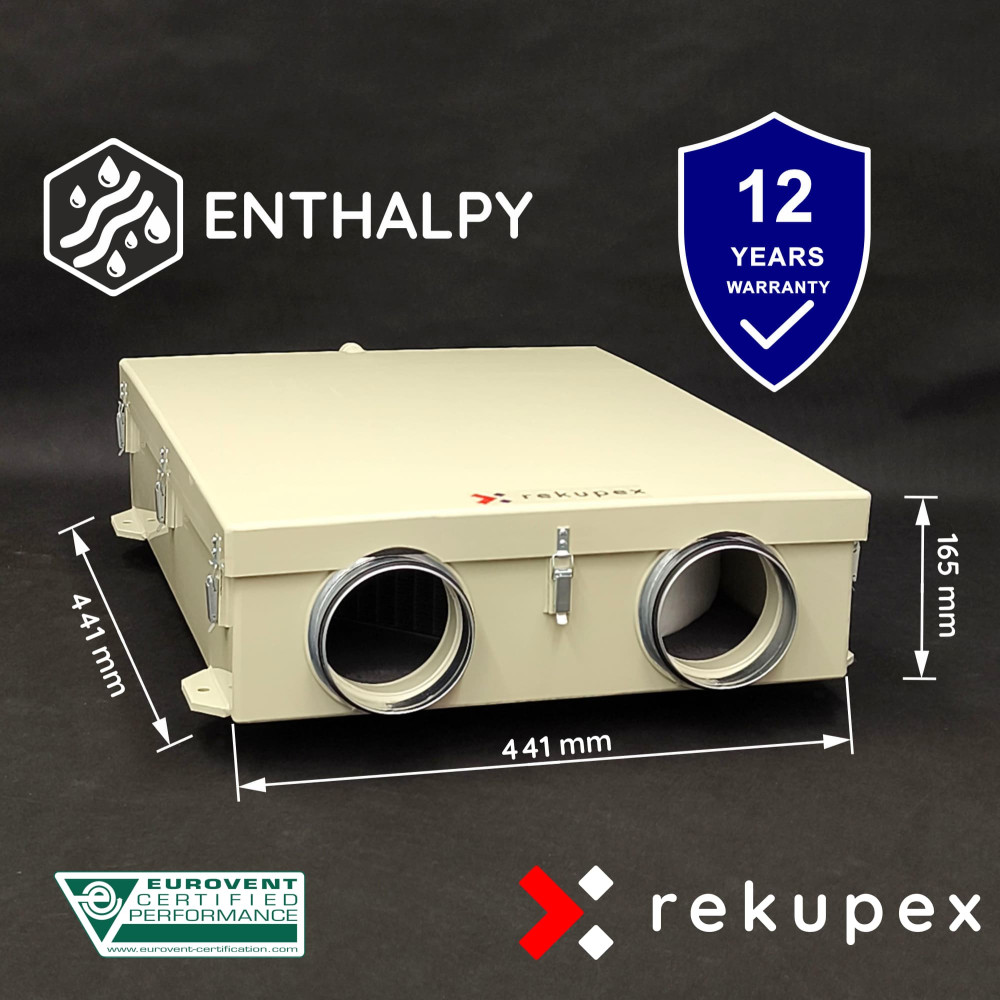

Dėl itin mažų 441 × 441 × 165 mm matmenų, tai idealus sprendimas žemoms pakabinamoms luboms, mažiems butams, apartamentams, tiny house projektams, tualetams, sanitariniams mazgams, techninėms patalpoms, kuriose yra ribota erdvė, taip pat decentralizuotoms vėdinimo sistemoms.
Tik 165 mm aukštis leidžia montuoti net ir ten, kur klasikinių rekuperacijos įrenginių tiesiog neįmanoma panaudoti.
Pagrindiniai parametrai:
- tūrinis srautas iki 140 m³/h,
- šilumos atgavimo efektyvumas iki 95 %, o drėgmės iki 75%,
- montavimo aukštis tik 165 mm,
- integruoti M5 filtrai,
- maži slėgio nuostoliai,
- tylus veikimas,
- tinka net ir labai žemoms pakabinamoms luboms.
Gamyba pagal užsakymą Čekijoje. RECUBOXY® gaminame visiškai Čekijoje, pagal tikslius klientų reikalavimus. Naudojame aukštos kokybės SIMONA AG polipropileno medžiagas ir profesionalią karštų dujų suvirinimo technologiją su Leister AG įranga.
 |
 |
 |
Kiekvienas RECUBOX® sukuriamas kaip sąžiningai pagamintas techninis produktas – akcentuojant tikslumą, sandarumą, ilgą tarnavimo laiką ir galimybę pritaikyti prie konkrečios instaliacijos.
Kodėl verta rinktis entalpinę rekuperaciją?
Entalpinis šilumokaitis nesukuria drėgmės, bet gali grąžinti dalį drėgmės iš ištraukiamo oro atgal į patalpas. Dėl to jis padeda sumažinti pernelyg didelį patalpų oro išsausėjimą šildymo sezono metu.
Įprasto veikimo metu drėgmė patalpoje nepadidės iš karto. Entalpinis šilumokaitis veikia palaipsniui – drėgmė grąžinama nuolat, o galutinis efektas priklauso nuo konkretaus namo, vėdinimo režimo, lauko temperatūros, ištraukiamo oro drėgmės ir statybinių medžiagų sugeriamumo.
Praktinis rezultatas – malonesnis patalpų klimatas, mažesnis sauso oro pojūtis, didesnis gyvenimo komfortas ir kartu išlaikoma higieniška oro apykaita.
Pagrindiniai RECUBOX® OPEN HRV 03/100 įrenginio privalumai
 |
Lengvas šilumokaičio išėmimas Šilumokaitį galima lengvai ištraukti iš RECUBOX® OPEN įrenginio per serviso dureles. Dėl to priežiūra yra žymiai patogesnė nei naudojant uždaras rekuperacijos dėžes. |
 |
Integruoti M5 filtrai Bazinėje versijoje įrenginys aprūpintas M5 klasės filtravimo audiniais. Filtrai apsaugo šilumokaitį nuo užsikimšimo ir prisideda prie sveiko klimato jūsų namuose. Jie lengvai pasiekiami per serviso dureles. |
 |
Maksimali higiena OPEN serviso dizainas leidžia išimti šilumokaitį, patikrinti vidinę įrenginio erdvę ir prireikus atlikti valymą. Tai būtina ilgalaikiam higieniškam rekuperacijos veikimui. |
 |
Mechaninis sandarinimas be klijų Šilumokaitis įrenginyje užsandarintas mechaniškai, naudojant sandariklį griovelyje. Mes nenaudojame lipnių juostų ar klijų, kurie laikui bėgant galėtų suirti. |
 |
Be varžtų, kniedžių ir klijų RECUBOX® korpusas pagamintas iš polipropileno ir sujungtas naudojant karštų dujų suvirinimo technologiją. Rezultatas – tvirtos, homogeniškos ir ilgai išliekančios sandarios jungtys. |
 |
Kondensato nutekėjimas 1/2" Kondensato nutekėjimas išspręstas su 1/2" srieginiu sujungimu. C02 variante kondensato nutekėjimas išvestas pro serviso dureles. |
 |
Prijungimo atvamzdžių kintamumas RECUBOX® OPEN galima užsisakyti įvairių konfigūracijų prijungimo atvamzdžių išdėstymui priklausomai nuo konkrečios instaliacijos. |
 |
Lengvas montavimas Įrenginys paruoštas montavimui techninėje patalpoje ir prijungimui prie išorinių kanalinių ventiliatorių, valdymo ir kitų vėdinimo sistemos elementų. |
Sandarumas ir prieiga servisui
Korpuso sandarumas yra esminis efektyviai rekuperacijai. RECUBOX® aprūpintas masyviomis reguliuojamomis sagtimis, kurios leidžia tiksliai sureguliuoti dangčio prispaudimą prie sandariklio. Dėl to įrenginys neįsiurbia netikro oro ir veikia maksimaliu įmanomu efektyvumu.
Neizoliuotoje RECUBOX® versijoje dangčio sandarinimas ir tvirtinimas sprendžiamas naudojant varžtus ir kniedijamas veržles vietoj sagčių.
Pasirinkimas iš trijų entalpinių šilumokaičių
Entalpinis RECUBOX® OPEN ERV 03/100 gali būti aprūpintas trijų tipų entalpiniais priešpriešinių srautų šilumokaičiais.
Kiekvienas šilumokaitis siūlo skirtingą technologiją, konstrukcijos dizainą ir kainos bei kokybės santykį. Dėl to RECUBOX® gali būti pritaikytas prie konkrečių projekto reikalavimų – nuo ekonomiško sprendimo iki aukščiausios klasės METALPIC technologijos.
Šilumokaičio pasirinkimas atliekamas užsakymo metu.
|

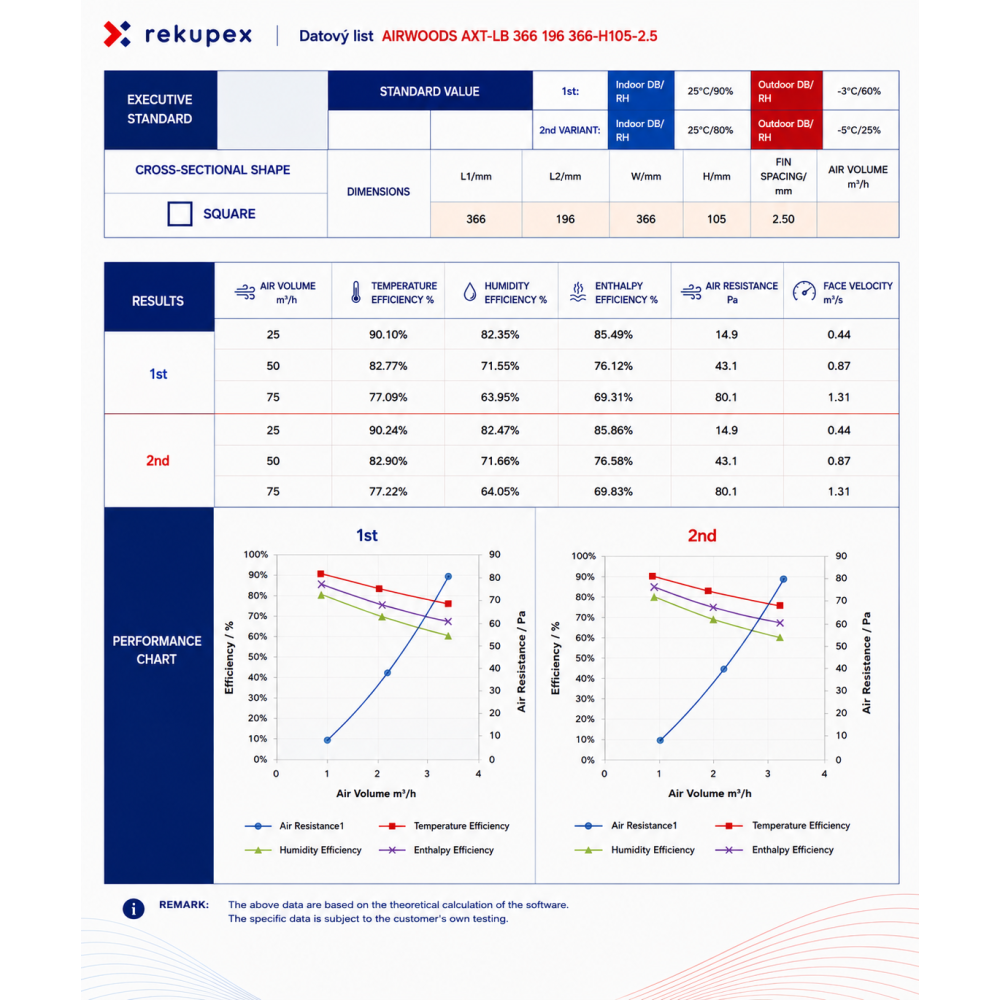

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpinis priešpriešinių srautų šilumokaitis su labai geru kainos ir kokybės santykiu. Tinkamas sprendimas projektams, kur reikalinga entalpinė funkcija, kompaktiškas dizainas ir ekonomiškas prieinamumas.
Praktiškas pasirinkimas prieinamai entalpinei rekuperacijai. |
|

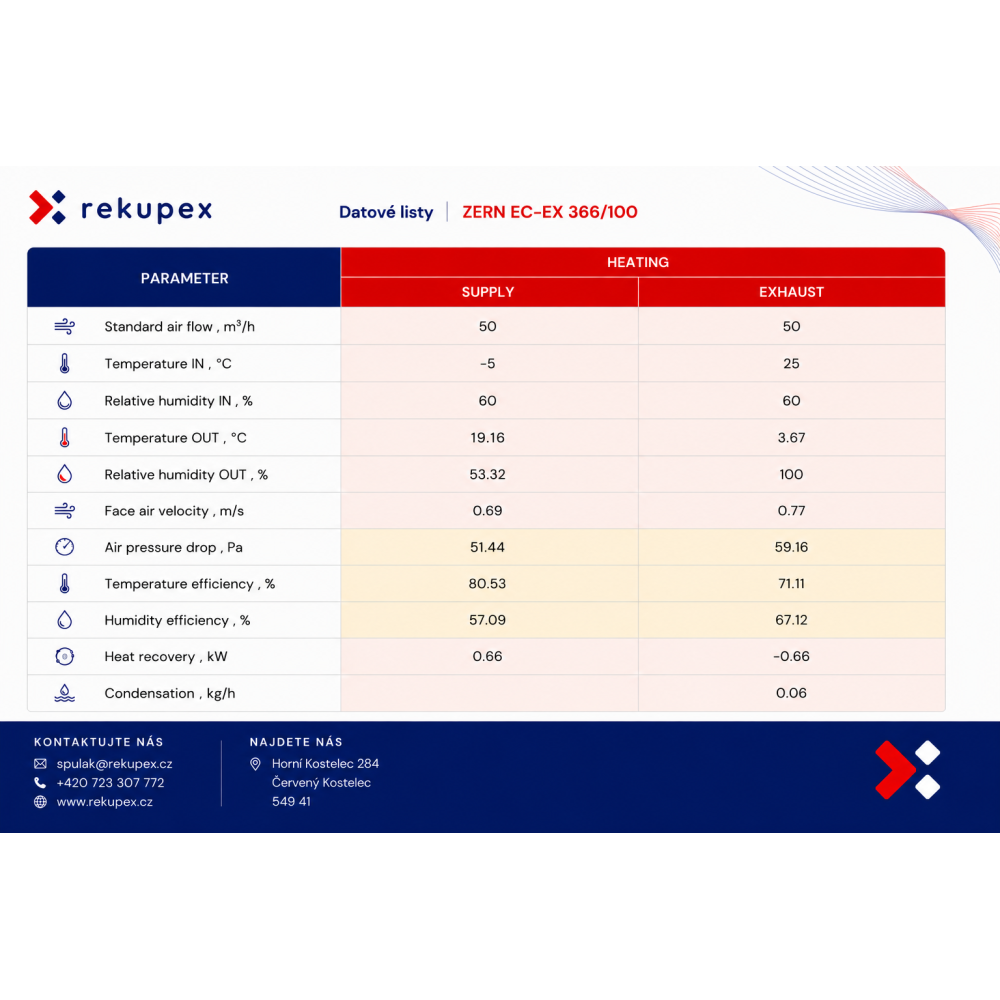

ZERN ENGINEERING EC-EX 366-100 Gamintojo ZERN ENGINEERING entalpinis šilumokaitis su tvirta konstrukcija ir patikrinta technologija šilumos bei drėgmės atgavimui.
Tinkamas sprendimas klientams, ieškantiems tvirto ir ilgalaikio stabilaus entalpinio varianto. |
Duomenų lapas |

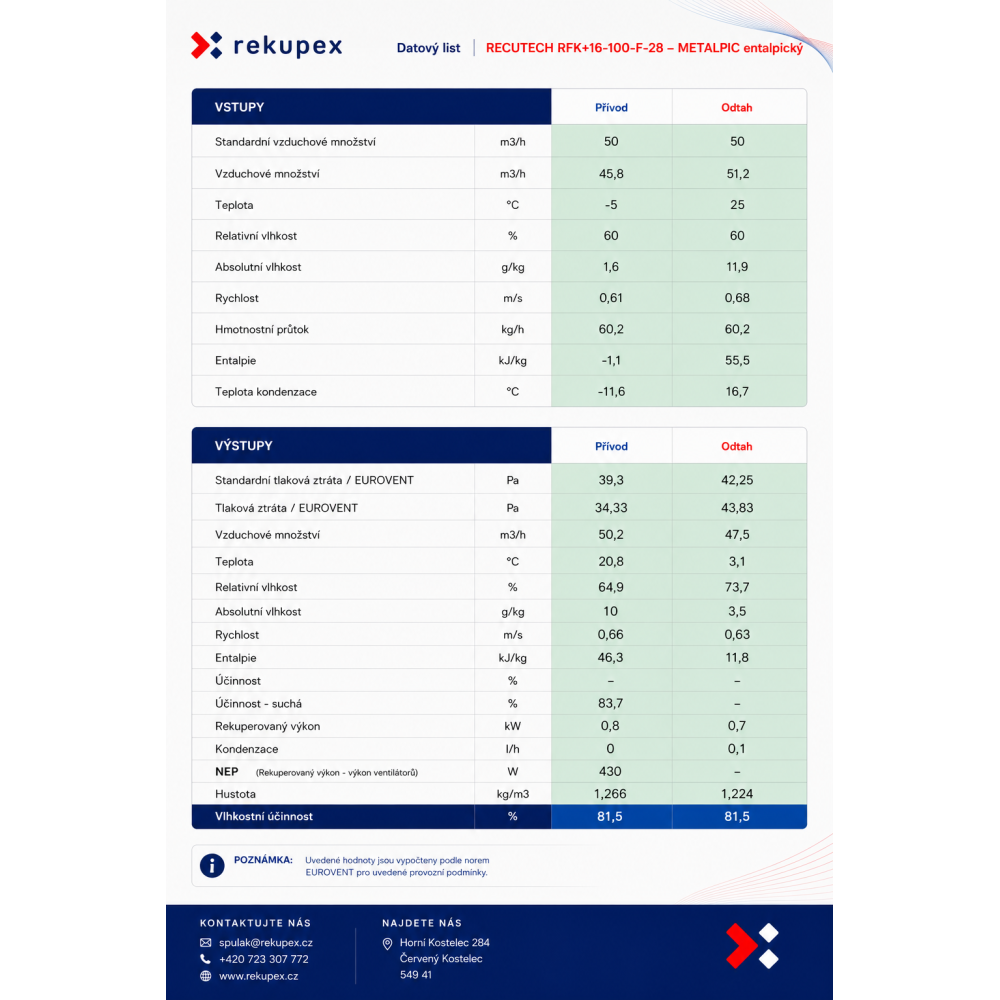

RECUTECH RFK+16-100-F-28 – METALPIC entalpinis Aukščiausios klasės entalpinis šilumokaitis iš Čekijos gamintojo RECUTECH su modernia METALPIC technologija. Tai pažangiausias variantas klientams, norintiems maksimalaus technologinio lygio, mažų slėgio nuostolių ir ilgalaikio patvarumo.
Rekomenduojamas pasirinkimas sudėtingiausiems projektams, kur akcentuojamas efektyvumas, komfortas ir atlikimo kokybė. |
Dėl tvirtos konstrukcijos, aukštos kokybės ir higieninio saugumo, mūsų RECUBOXY® yra dalis daugelio ČVUT (Čekijos technikos universiteto) projektų, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamojo vandens išgavimui iš oro.
12 metų garantija korpuso sandarumui
Mes suteikiame viršstandartinę 12 metų garantiją RECUBOX® įrenginių korpuso sandarumui.
Korpusas pagamintas iš aukštos kokybės polipropileno ir sujungtas naudojant karštų dujų suvirinimo technologiją, kas sukuria homogeniškas, tvirtas ir ilgai išliekančias stabilias jungtis be jokios degradacijos rizikos.
Skirtingai nei konstrukcijos, kuriose naudojamos klijuotos jungtys, sandarinimo juostos ar skirtingų medžiagų kombinacijos, RECUBOX® išlaiko savo sandarumą ir mechaninį atsparumą net ir po daugelio metų eksploatacijos.
Izoliacija ir dvigubo apvalkalo konstrukcija
 |
RECUBOX® galima užsisakyti keliais izoliacijos variantais:
Dvigubo apvalkalo versijoje izoliacija yra hermetiškai užsandarinta tarp dviejų korpusų. Taigi be paties izoliatoriaus, sukuriamas dar vienas tvirtas polipropileno korpusas. Rezultatas yra labai patvari konstrukcija, ilgai išliekanti stabili ir tinkanti net ir reiklesnėms techninėms patalpoms. |
Vaizdo pristatymas RECUBOX®
Peržiūrėkite RECUBOX® sistemos filosofiją ir konstrukciją.
Vaizdo įraše parodyti pagrindiniai konstrukcijos, moduliškumo, higienos ir serviso prieigos principai.
Pajungimo pavyzdys šeimos name
RECUBOX® OPEN pajungimo pavyzdys šeimos name.
Spustelėkite schemą, norėdami padidinti.
Pajungimas su REX EC valdymu ir EC ventiliatoriais
Pajungimo su EC ventiliatoriais ir RekupeX REX EC valdymu pavyzdys.
RECUBOX® OPEN HRV 03/100 skirtas naudoti su išoriniais kanaliniais ventiliatoriais.
Prijungimo atvamzdžių išdėstymo variantai
Varianto pasirinkimas vyksta užsakymo proceso metu.
Matmenys nurodyti be izoliacijos. Izoliuotos versijos atveju būtina atsižvelgti į matmenų padidėjimą.
Jei reikėtų pakoreguoti matmenys, pavyzdžiui, dėl didesnių prijungimo atvamzdžių ar specifinio montavimo reikalavimo, mes jus informuosime po užsakymo.
 |
A01 Šilumokaitis ant plataus padėklo, 4 atvamzdžiai į šonus Matmenys: 441 (A) × 441 (B) × 165 (C) mm – plotis × aukštis × gylis |
 |
B01 Šilumokaitis ant siauro padėklo, 4 atvamzdžiai į šonus Matmenys: 441 (A) × 441 (B) × 165 (C) mm – aukštis × plotis × gylis |
 |
A02 Šilumokaitis ant plataus padėklo, 2 atvamzdžiai į viršų, 2 atvamzdžiai į šonus Matmenys: 441 (A) × 441 (B) × 165 (C) mm – plotis × aukštis × gylis |
 |
B02 Šilumokaitis ant siauro padėklo, 2 atvamzdžiai į viršų, 2 atvamzdžiai į šonus Matmenys: 441 (A) × 441 (B) × 165 (C) mm – aukštis × plotis × gylis |
 |
C01 Šilumokaitis priekinėje plokštumoje, 4 atvamzdžiai į viršų Matmenys: 441 (A) × 265 (B) × 441 (C) mm – plotis × gylis × aukštis |
 |
C02 Šilumokaitis priekinėje plokštumoje, 4 atvamzdžiai į šonus tame pačiame aukštyje Matmenys: 441 (A) × 165 (B) × 441 (C) mm – plotis × gylis × aukštis Šis variantas tinka pakabinamoms luboms, kai šilumokaitis ir filtrai iš RECUBOX® išslenka link grindų. Kondensato nutekėjimas yra ant durelių ir prieš serviso darbus jį reikia atjungti. |
 |
Nedvejodami susisiekite su mumis dėl savo specifinių reikalavimų. Mes gaminame RECUBOXY® pagal užsakymą ir daugeliu atvejų galime pritaikyti atvamzdžių orientaciją ar vietą pagal konkrečią instaliaciją. |
Rekomenduojami ventiliatoriai
RECUBOX® OPEN HRV 03/100 skirtas naudoti su išoriniais kanaliniais ventiliatoriais.
Optimaliam našumui rekomenduojame ventiliatorius su panašiais parametrais kaip:
Ventiliatoriai nėra įrenginio viduje. Entalpinis RECUBOX® OPEN HRV 03/100 nėra VENT-READY versija.
 |
Galimybė užsisakyti AFL EC CONSTANT FLOW ventiliatorius Prie RECUBOX® OPEN HRV 03/100 taip pat galima užsakyti kanalo korpusą AFL EC CONSTANT FLOW ventiliatorių montavimui. AFL EC CONSTANT FLOW ventiliatoriai skirti RECUBOX® Didžiulis CONSTANT FLOW technologijos privalumas yra ventiliatorių gebėjimas automatiškai reaguoti į slėgio nuostolių pokyčius sistemoje ir koreguoti greitį taip, kad ilgą laiką būtų išlaikytas stabilus oro srautas. Be to, ventiliatoriai labai tinka išmaniesiems namams – dėl 0–10 V valdymo, juos galima lengvai prijungti, pavyzdžiui, prie Loxone, Home Assistant ir kitų išmaniųjų sistemų. |
Sistemos reguliavimas ir valdymas
RECUBOX® reguliavimas ir valdymas gali būti sprendžiamas įvairiais būdais, priklausomai nuo naudojamų ventiliatorių tipo ir konkrečios instaliacijos reikalavimų.
Didelis modulinės sistemos privalumas yra tas, kad nesate susieti su vienu konkrečiu valdymu. Valdymas gali būti suprojektuotas paprastas, nereiklioms programoms, arba kaip išmaniojo namo ar pažangios vėdinimo sistemos dalis.
| AC ventiliatoriai |
Paprastas ir ekonomiškas valdymas nereiklioms programoms. AC ventiliatoriams galite naudoti, pavyzdžiui, valdymą per laikmatį 0/1 – įjungta / išjungta stiliumi. Ventiliatorių veikimą taip pat galima reguliuoti naudojant triako reguliatorius. |
| EC ventiliatoriai |
Modernus, ekonomiškas ir labai gerai valdomas sprendimas. Jei naudojate EC ventiliatorius, jų našumas gali būti tolygiai valdomas per DC 0–10 V signalą. EC ventiliatorių valdymui galite naudoti, pavyzdžiui, mūsų RekupeX REX EC valdiklį: REX EC – valdiklis rekuperacijos komplektams su EC ventiliatoriais Taip pat galima naudoti kitą EC valdiklį arba tiesioginį ryšį su išmaniuoju namu, pavyzdžiui, Loxone ar Home Assistant. |
100% BY-PASS
RECUBOX® taip pat gali būti tiekiamas variante su 100% mechaniniu BY-PASS.
Ši sistema užidaro gryno oro praėjimą pro šilumokaitį akimirksniu ir tuo pačiu metu atidaro apėjimo kanalą už šilumokaičio.
Privalumas yra tas, kad net ir esant aktyviam BY-PASS, oras vis tiek filtruojamas tuo pačiu filtru kaip ir įprasto veikimo per šilumokaitį metu.
Galutiniai versijos su BY-PASS matmenys
Integruotas 100% BY-PASS yra už šilumokaičio ir sukuria atskirą apėjimo kanalą gryno oro tiekimui.
Versijoms su integruotu BY-PASS todėl būtina atsižvelgti į RECUBOX® galutinių matmenų padidėjimą. Įrenginio gylis padidėja maždaug prijungimo flanšo matmeniu, ir priklausomai nuo konkrečios konfigūracijos, taip pat gali padidėti įrenginio plotis.
Galutinis RECUBOX® matmuo su integruotu 100% BY-PASS visada priklauso nuo pasirinkto atvamzdžių varianto, prijungimo flanšų dydžio, įrenginio orientacijos ir konkretaus instaliacijos reikalavimo.
BY-PASS valdymas
BY-PASS valdymas atliekamas per DN14 veleną, kuris išvestas iš RECUBOX® į jo išorinę sienelę.
Bazinėje versijoje jis aprūpintas rankine valdymo rankenėle, kurią galima lengvai pakeisti servovarikliu. Jis tvirtinamas varžtu į instaliacinę plokštę, pritvirtintą keturiais metriniais varžtais.
Kam naudojamas BY-PASS?
BY-PASS RECUBOX® įrenginyje tarnauja tam, kad oras tam tikrose situacijose galėtų aplenkti rekuperacijos šilumokaitį be šilumos perdavimo.
Dažniausiai tai naudojama vasarą: jei naktį lauke vėsiau nei namo viduje, rekuperacija atidaro BY-PASS ir vėsus lauko oras teka tiesiai į vidų, jo nešildo ištraukiamas oras. Dėl to gali vykti natūralus naktinis pastato vėsinimas, be to, su filtruotu oru, kas yra svarbu pvz. alergiškiems žmonėms.
Antras svarbus panaudojimas yra šilumokaičio apsauga nuo užšalimo. Esant labai žemai lauko temperatūrai, valdymo sistema gali laikinai atidaryti BY-PASS, kas atitirpina šilumokaitį ir apsaugo jį nuo pažeidimų.
Paprasčiau tariant: BY-PASS yra rekuperacijos šilumokaičio „aplinkkelis“, leidžiantis išmaniai valdyti, kada šiluma turėtų būti perduodama, o kada ne.
Dėl RECUBOX® modulinės koncepcijos, galite pasirinkti tiksliai tokį valdymo lygį, kokio reikia jūsų projektui – nuo paprasto įjungimo / išjungimo iki visiškai integruoto valdymo išmaniajame name.
Charakteristikos
- Garantijos trukmė
- 36 mėnesių
- EUROVENT sertifikatas:
- TAIP (šilumokaitis)
- Korpuso medžiaga
- PP-H
- Didžiausias slėgio skirtumas tarp įsiurbimo ir išmetimo [Pa]:
- 800
- Didžiausias efektyvumas esant našumui [m3/val.]:
- 0–250
- Skersmuo [mm]
- Nuo 90 iki 125 (neprivaloma)
- Įkrovimo dėžės matmenys [mm]:
- 529 x 329 x 274
- Korpuso medžiagos storis [mm]:
- 5
- Pernešamo oro temperatūra su AL šilumokaičiu [°C]:
- Nuo -40 iki +80
- Izoliacijos storis [mm]:
- 30 arba 50 mm
- Izoliacinės medžiagos šilumos laidumo koeficientas [W/mK]:
- 0,036
- Nuimamas keitiklis
- NE
