Enthalpie RECUBOX® OPEN ERV 03/100 - 140 m³/h (warmteterugwinwisselaar in behuizing, WTW-box, ventilatie-unit)
De RECUBOX® OPEN ERV 03/100 is de kleinste te openen RECUBOX® voor een luchtdebiet tot 140 m³/h. Dankzij een hoogte van slechts 165 mm is hij ideaal voor lage verlaagde plafonds en kleine ruimtes. Biedt een rendement tot 95%, maatwerkproductie in Tsjechië, variabele aansluitingen en 12 jaar garantie op de dichtheid van de behuizing.
Enthalpie RECUBOX® OPEN ERV 03/100 – compacte warmteterugwinningsbox voor lage verlaagde plafonds
De enthalpie RECUBOX® OPEN ERV 03/100 is de kleinste enthalpie RECUBOX® met een servicedeur en geïntegreerde M5 klasse filters. Het is een compacte, extreem duurzame en hygiënisch schone omkaste warmteterugwinningswisselaar ontworpen voor moderne modulaire warmteterugwinning uit de lucht.
In tegenstelling tot een standaard warmteterugwinningswisselaar kan de enthalpievariant niet alleen warmte overdragen, maar ook een deel van het vocht uit de afgezogen lucht terugvoeren naar de toegevoerde verse lucht. Dit resulteert in een comfortabeler binnenklimaat, vooral tijdens het winterseizoen, wanneer de binnenlucht vaak te droog is.
De OPEN versie is ontworpen voor gemakkelijke servicetoegang, eenvoudige verwijdering van de wisselaar en de mogelijkheid voor regelmatige inspectie, reiniging en vervanging van het filterdoek.

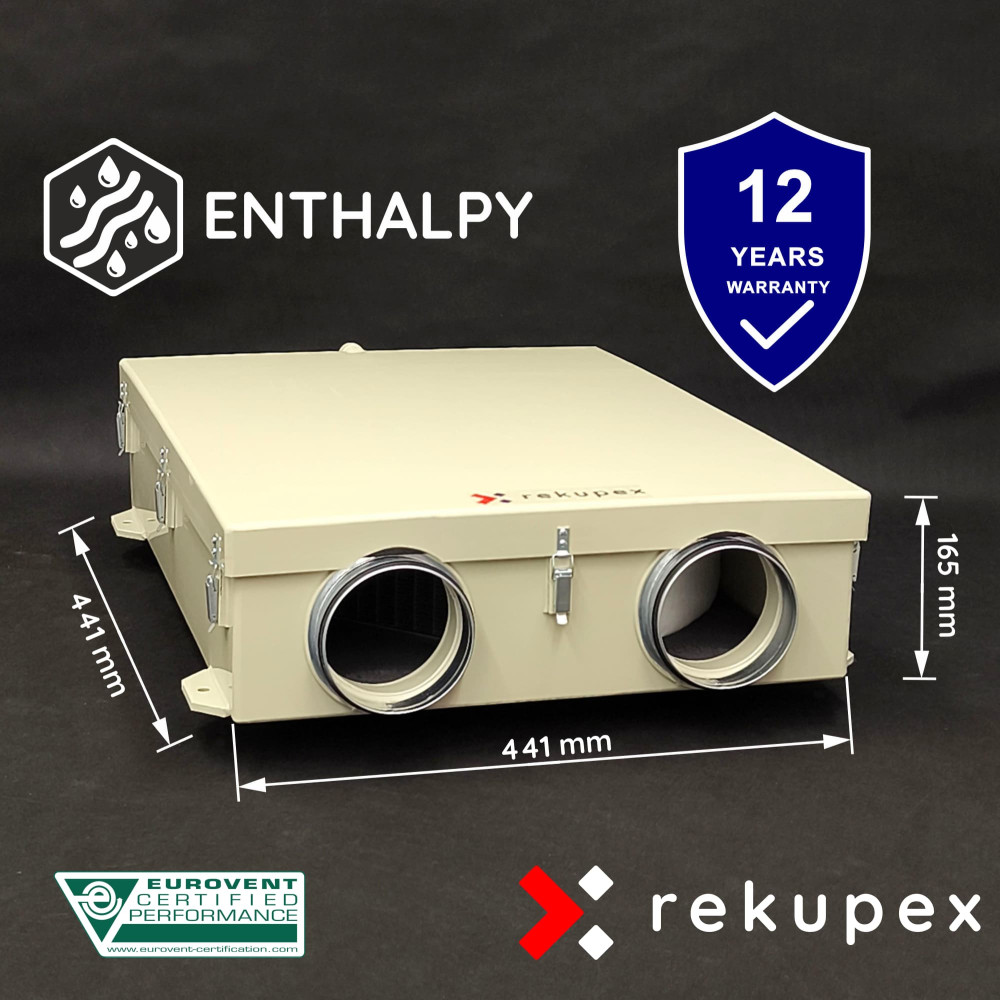

Dankzij de uitzonderlijk kleine afmetingen van 441 × 441 × 165 mm is dit de ideale oplossing voor lage verlaagde plafonds, kleine appartementen, tiny house-projecten, toiletten, sanitaire voorzieningen, technische ruimtes met beperkte ruimte en decentrale HVAC-systemen.
Een hoogte van slechts 165 mm maakt installatie mogelijk, zelfs daar waar conventionele warmteterugwinningsunits simpelweg niet kunnen worden gebruikt.
Belangrijkste parameters:
- volumestroom tot 140 m³/h,
- warmteterugwinningsrendement tot 95 %, en vochtterugwinning tot 75%,
- bouwhoogte slechts 165 mm,
- geïntegreerde M5 filters,
- lage drukverliezen,
- stille werking,
- geschikt voor zelfs zeer lage verlaagde plafonds.
Maatwerk in Tsjechië. Wij produceren RECUBOXY® volledig in Tsjechië volgens de exacte eisen van onze klanten. We gebruiken hoogwaardige polypropyleenmaterialen van SIMONA AG en professionele heteluchtlastechnologie op apparatuur van Leister AG.
 |
 |
 |
Elke RECUBOX® is gemaakt als een eerlijk vervaardigd technisch product – met de nadruk op precisie, dichtheid, lange levensduur en het vermogen om zich aan te passen aan een specifieke installatie.
Waarom kiezen voor enthalpie warmteterugwinning?
Een enthalpiewisselaar creëert geen vocht, maar kan een deel van het vocht uit de afgezogen lucht terugvoeren naar het interieur. Hierdoor helpt het overmatige uitdroging van de binnenlucht tijdens het stookseizoen te beperken.
Bij normaal gebruik neemt de luchtvochtigheid binnenshuis niet onmiddellijk toe. De enthalpiewisselaar werkt geleidelijk – vocht wordt continu teruggevoerd, en het uiteindelijke effect is afhankelijk van de specifieke woning, het ventilatieregime, de buitentemperatuur, de vochtigheid van de afgezogen lucht en de absorptie van bouwmaterialen.
Het praktische resultaat is een aangenamer binnenklimaat, minder gevoel van droge lucht, een hoger wooncomfort en behoud van een hygiënische luchtverversing.
Belangrijkste voordelen van de RECUBOX® OPEN HRV 03/100 unit
 |
Eenvoudige verwijdering van de wisselaar De wisselaar kan eenvoudig door de servicedeur uit de RECUBOX® OPEN unit worden geschoven. Dit maakt het onderhoud aanzienlijk gemakkelijker dan bij gesloten warmteterugwinningsboxen. |
 |
Geïntegreerde M5 filters In de basisuitvoering is de unit uitgerust met M5 klasse filterdoeken. De filters beschermen de wisselaar tegen vervuiling en dragen bij aan een gezond klimaat in uw huis. Ze zijn gemakkelijk toegankelijk via de servicedeur. |
 |
Maximale hygiëne Het OPEN service-ontwerp stelt u in staat om de wisselaar te verwijderen, de interne ruimte van de unit te inspecteren en indien nodig te reinigen. Dit is essentieel voor een hygiënische warmteterugwinning op de lange termijn. |
 |
Mechanische afdichting zonder lijm De wisselaar is mechanisch afgedicht in de unit met behulp van een afdichting in een groef. We gebruiken geen tape of lijm die na verloop van tijd kan afbreken. |
 |
Zonder schroeven, klinknagels en lijmen De behuizing van de RECUBOX® is gemaakt van polypropyleen en is verbonden met behulp van heteluchtlastechnologie. Het resultaat is sterke, homogene en langdurig dichte verbindingen. |
 |
1/2" condensaatafvoer De condensaatafvoer wordt verzorgd door een 1/2" schroefverbinding. In de C02 variant is de condensaatafvoer door de servicedeur geleid. |
 |

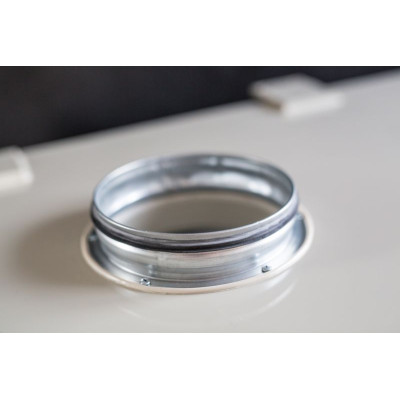

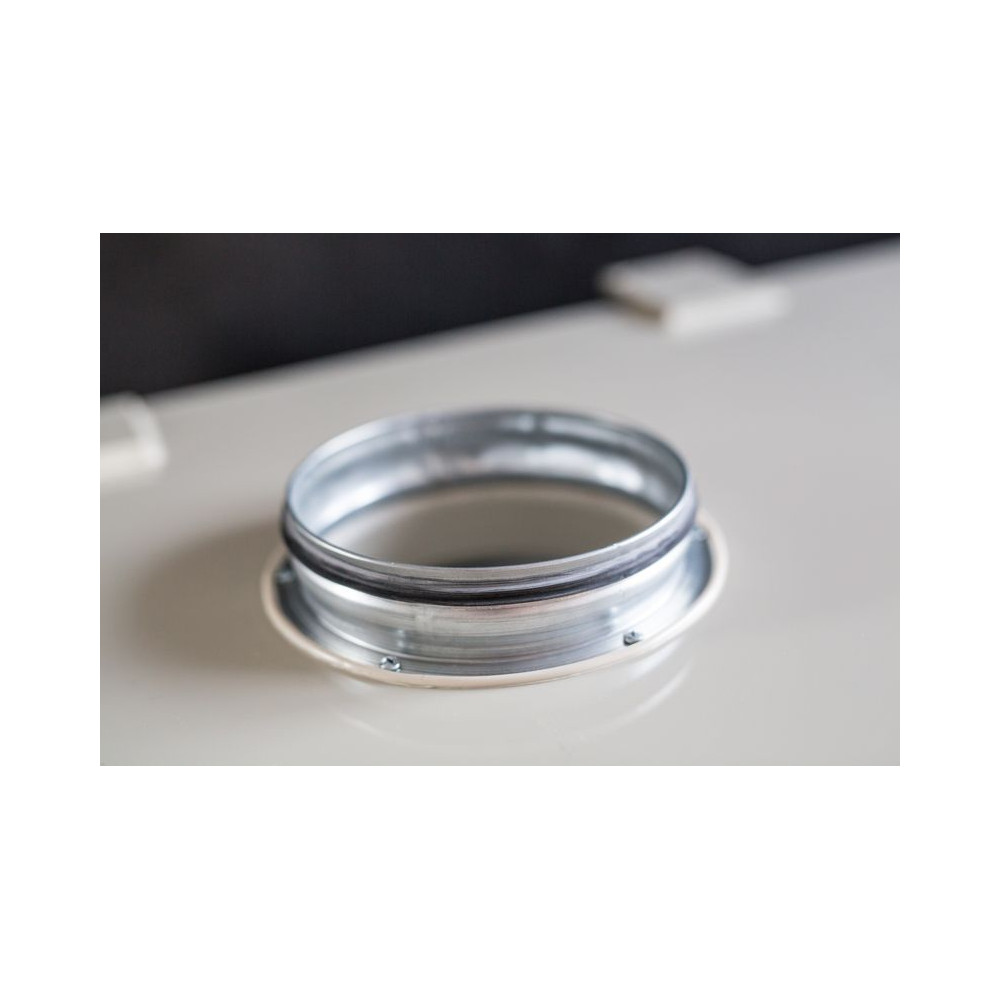

Variabiliteit van aansluitspruitstukken RECUBOX® OPEN kan in verschillende configuraties besteld worden voor de plaatsing van aansluitspruitstukken afhankelijk van de specifieke installatie. |
 |
Eenvoudige installatie De unit is klaar voor montage in een technische ruimte en aansluiting op externe buisventilatoren, bedieningselementen en andere onderdelen van het HVAC-systeem. |
Dichtheid en servicetoegang

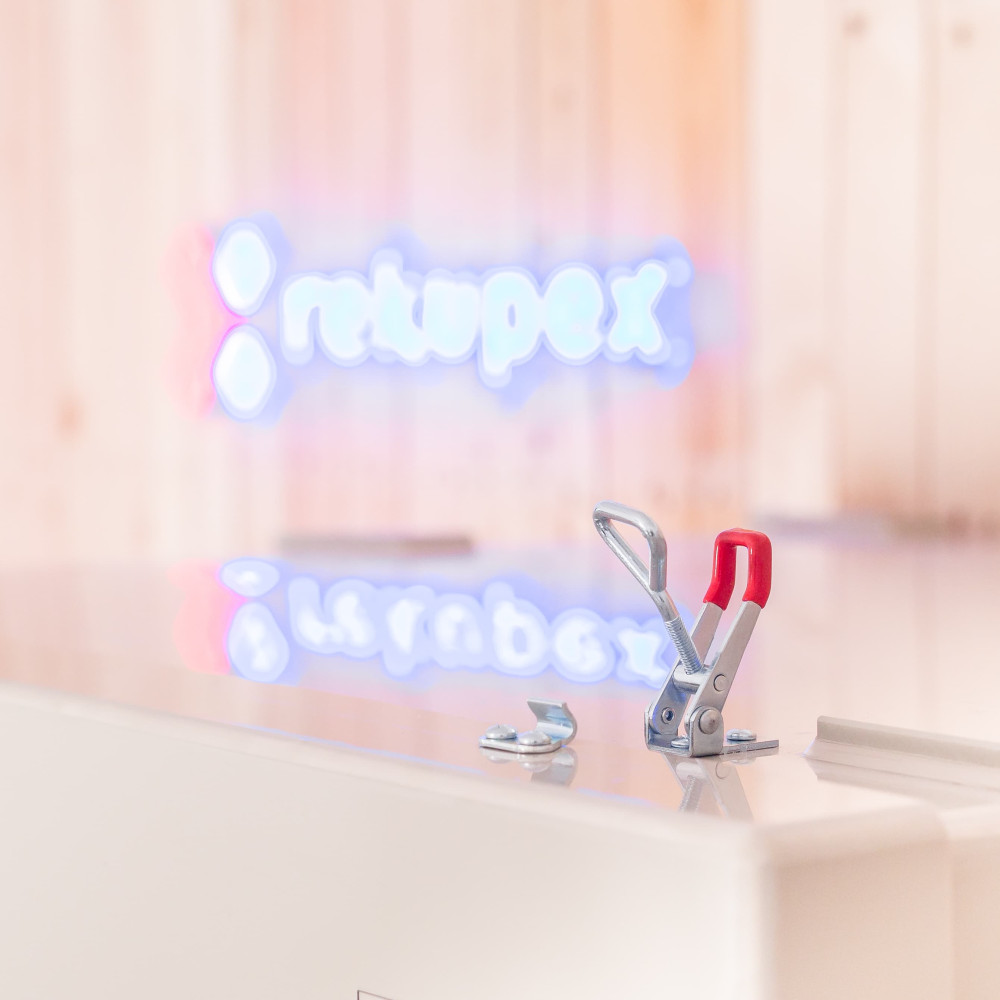

De luchtdichtheid van de kast is cruciaal voor een efficiënte warmteterugwinning. RECUBOX® is uitgerust met massieve verstelbare gespen waarmee u de druk van de deksel tegen de afdichting precies kunt afstellen. Hierdoor zuigt het toestel geen valse lucht aan en werkt het met maximaal mogelijke efficiëntie.
In de niet-geïsoleerde versie van RECUBOX® wordt de afdichting en de bevestiging van het deksel geregeld met behulp van schroeven en blindklinkmoeren in plaats van gespen.

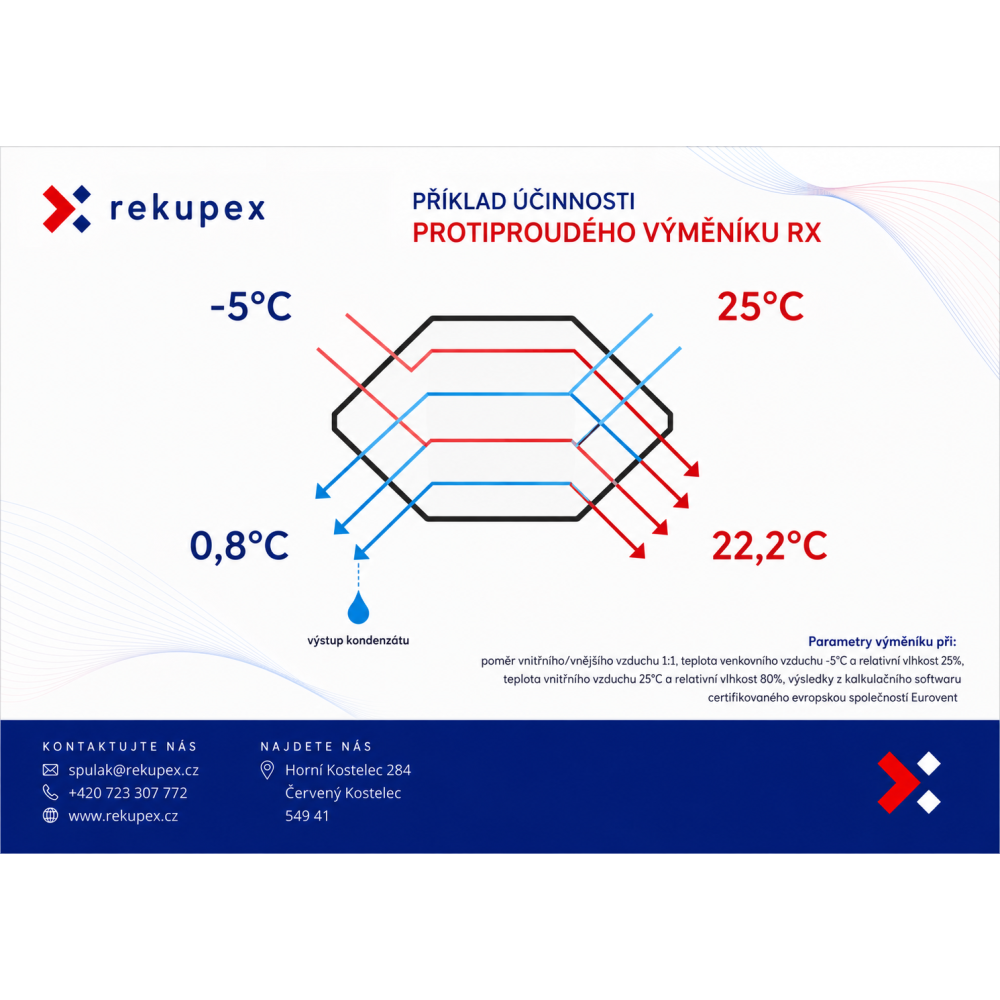

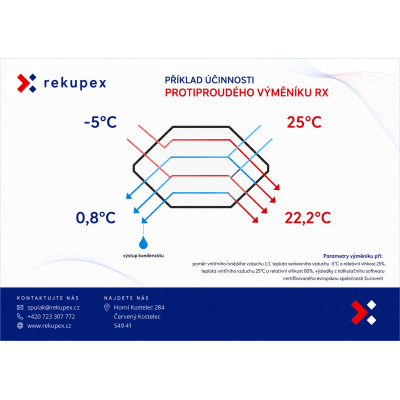

Keuze uit drie enthalpiewisselaars
De Enthalpie RECUBOX® OPEN ERV 03/100 kan worden uitgerust met drie typen enthalpie tegenstroomwisselaars.
Elk van de wisselaars biedt een andere technologie, structuur en prijs/kwaliteitverhouding. Dankzij dit kan de RECUBOX® worden aangepast aan specifieke projecteisen – van een economische oplossing tot geavanceerde METALPIC technologie.
De keuze van de wisselaar wordt gemaakt tijdens het bestelproces.
|

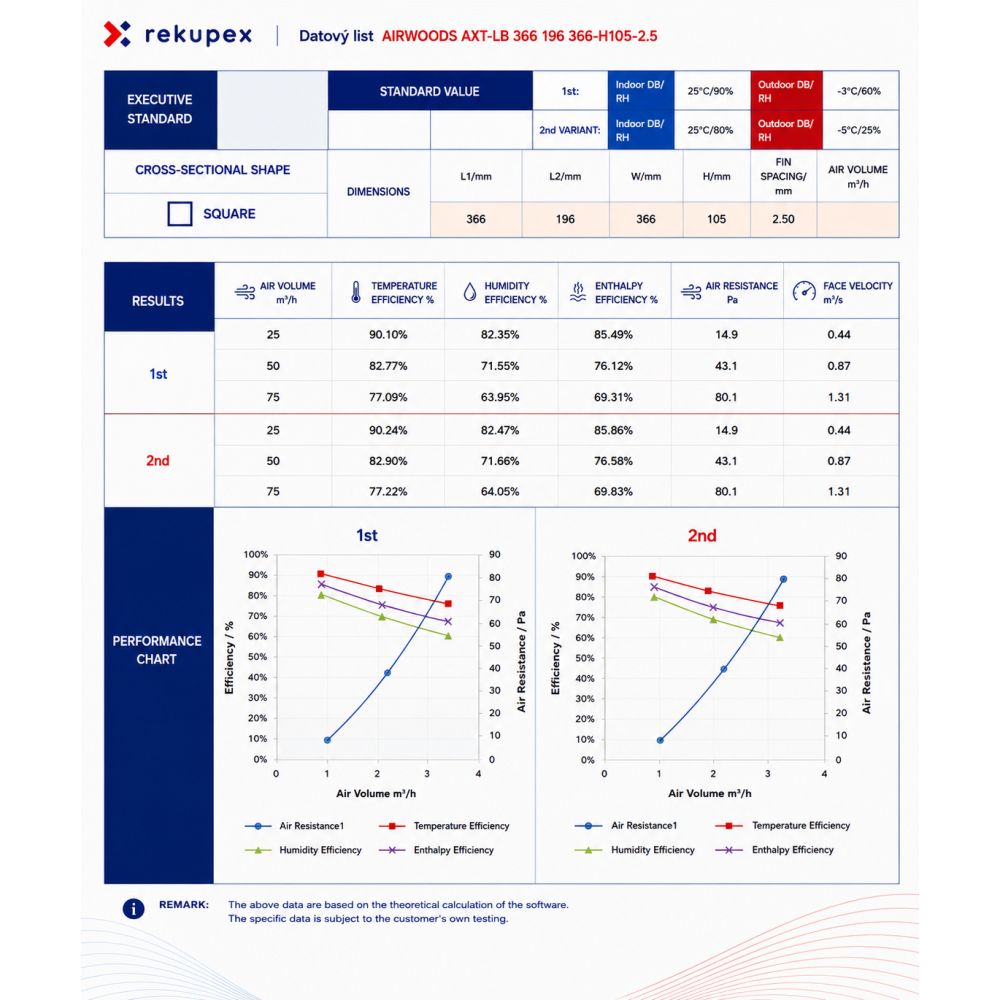

AIRWOODS AXT-LB 366 196 366-H105-2.5 Een enthalpie tegenstroomwisselaar met een zeer goede prijs/prestatie verhouding. Een geschikte oplossing voor projecten waar een enthalpiefunctie, een compact ontwerp en economische betaalbaarheid vereist zijn.
Een praktische keuze voor betaalbare enthalpie warmteterugwinning. |
|

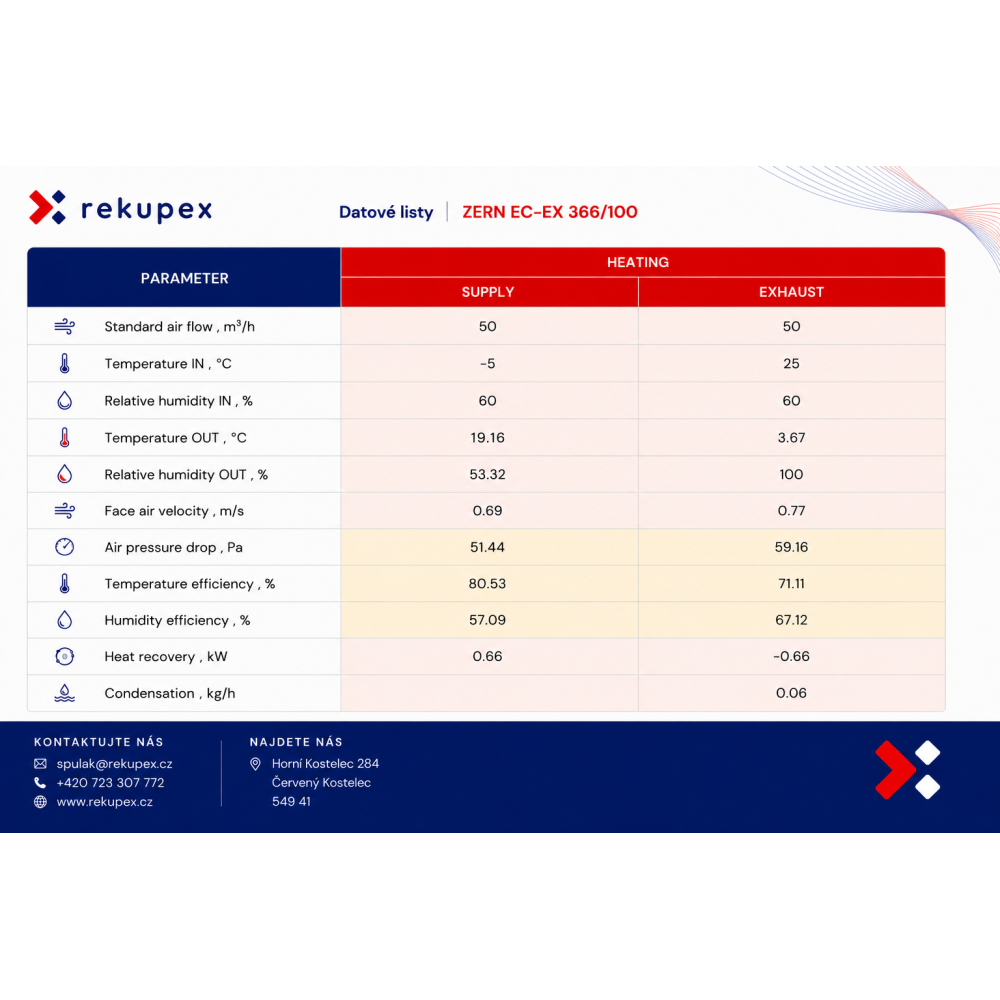

ZERN ENGINEERING EC-EX 366-100 Enthalpiewisselaar van de fabrikant ZERN ENGINEERING met een robuuste constructie en beproefde technologie voor warmte- en vochtterugwinning.
Een geschikte oplossing voor klanten die op zoek zijn naar een solide en stabiele enthalpievariant op lange termijn. |
|

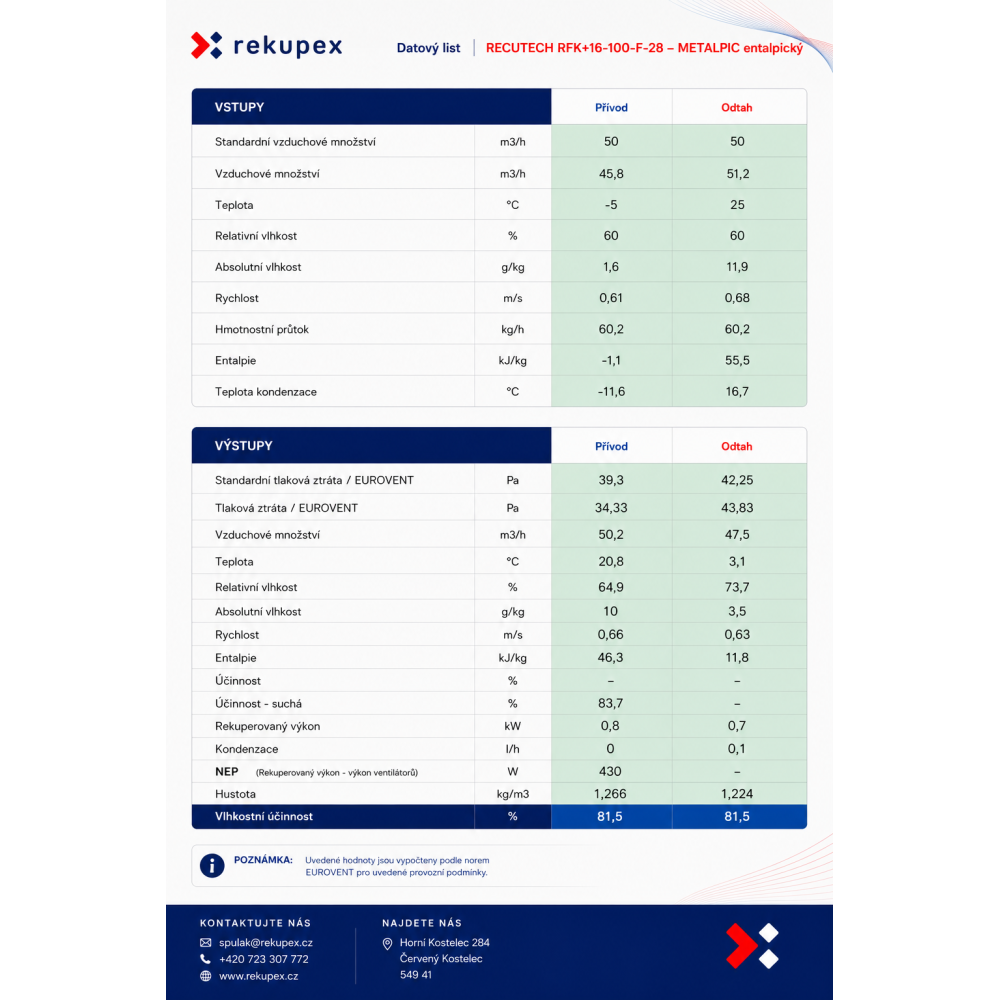

RECUTECH RFK+16-100-F-28 – METALPIC enthalpie Topklasse enthalpiewisselaar van de Tsjechische fabrikant RECUTECH met moderne METALPIC technologie. Dit is de meest geavanceerde variant voor klanten die het maximale technologische niveau, lage drukverliezen en lange termijn duurzaamheid wensen.
De aanbevolen keuze voor de meest veeleisende toepassingen waarbij de nadruk ligt op efficiëntie, comfort en bouwkwaliteit. |
Dankzij hun robuuste ontwerp, hoge kwaliteit en hygiënische veiligheid, maken onze RECUBOXY® deel uit van een aantal projecten aan de ČVUT (Tsjechische Technische Universiteit), waaronder het unieke S.A.W.E.R. systeem, dat UCEEB ontwikkelt voor het verkrijgen van drinkwater uit de lucht.
12 jaar garantie op de dichtheid van de behuizing
Wij bieden een bovengemiddelde garantie van 12 jaar op de dichtheid van de behuizing van RECUBOX® units.
De behuizing is gemaakt van hoogwaardig polypropyleen en samengevoegd met behulp van heteluchtlastechnologie, wat zorgt voor homogene, sterke en langdurig stabiele verbindingen zonder het risico op degradatie.
In tegenstelling tot ontwerpen die gebruik maken van gelijmde verbindingen, afdichtingstapes of combinaties van verschillende materialen, behoudt RECUBOX zijn luchtdichtheid en mechanische weerstand, zelfs na vele jaren van gebruik.
Isolatie en dubbelwandig ontwerp
 |
RECUBOX® kan in verschillende isolatievarianten worden besteld:
In de dubbelwandige versie is de isolatie hermetisch afgedicht tussen twee behuizingen. Naast de isolator zelf, wordt op deze manier een extra robuuste polypropyleen behuizing gecreëerd. Het resultaat is een zeer duurzame constructie, stabiel op lange termijn en geschikt voor zelfs de meer veeleisende technische ruimtes. |
Videopresentatie van RECUBOX®
Bekijk de filosofie en de constructie van het RECUBOX® systeem.
De video toont de basisprincipes van constructie, modulariteit, hygiëne en servicetoegang.

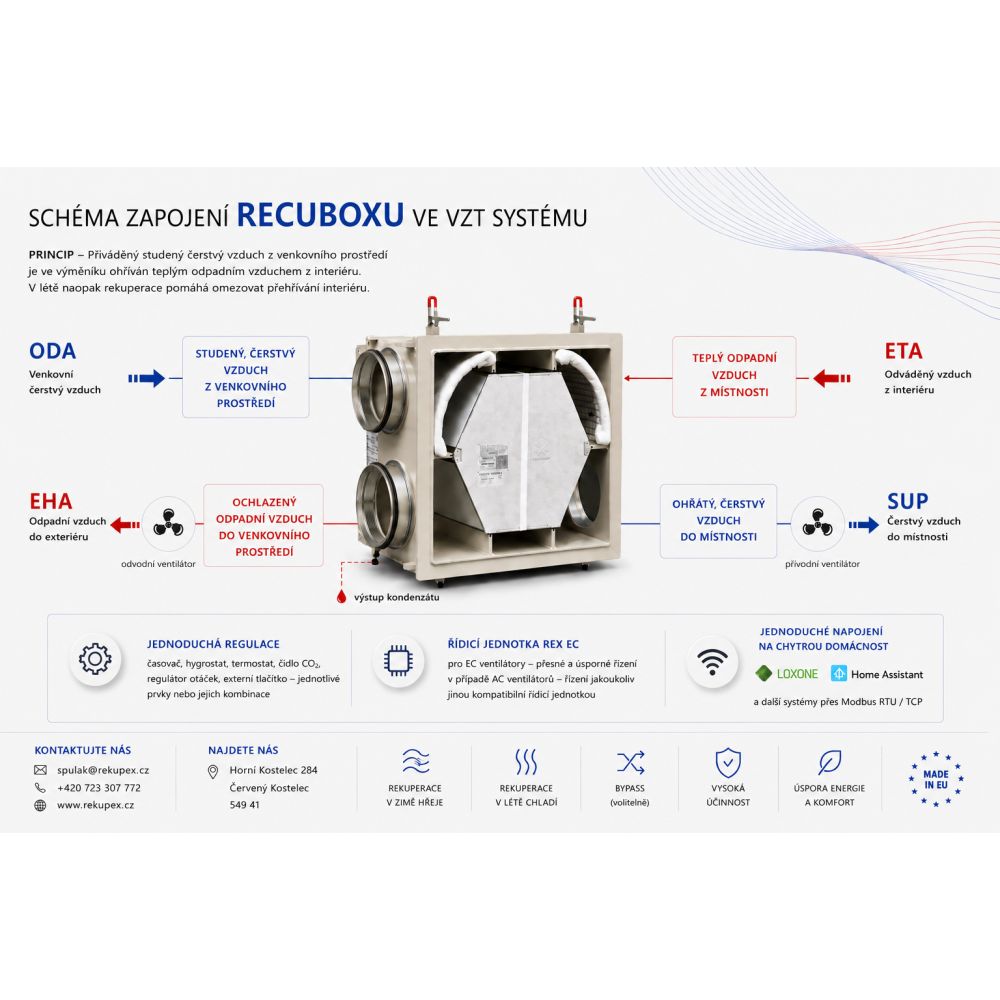

Voorbeeld van aansluiting in een eengezinswoning
Voorbeeld van een RECUBOX® OPEN aansluiting in een eengezinswoning.
Klik op het schema om te vergroten.
Aansluiting met REX EC regeling en EC ventilatoren
Demonstratie van bekabeling met EC ventilatoren en de RekupeX REX EC regeling.
RECUBOX® OPEN HRV 03/100 is ontworpen voor gebruik met externe buisventilatoren.
Varianten voor de plaatsing van aansluitspruitstukken
De keuze van de variant vindt plaats tijdens het bestelproces.
De afmetingen worden gegeven zonder isolatie. In het geval van de geïsoleerde versie is het noodzakelijk om rekening te houden met een toename in afmetingen.
Als het nodig is om de afmetingen aan te passen, bijvoorbeeld vanwege grotere aansluitspruitstukken of een specifieke installatievereiste, zullen we u hier na de bestelling over informeren.
 |
A01 Wisselaar op een brede bak, 4 spruitstukken naar de zijkanten Afmetingen: 441 (A) × 441 (B) × 165 (C) mm – breedte × hoogte × diepte |
 |
B01 Wisselaar op een smalle bak, 4 spruitstukken naar de zijkanten Afmetingen: 441 (A) × 441 (B) × 165 (C) mm – hoogte × breedte × diepte |
 |
A02 Wisselaar op een brede bak, 2 spruitstukken omhoog, 2 spruitstukken naar de zijkanten Afmetingen: 441 (A) × 441 (B) × 165 (C) mm – breedte × hoogte × diepte |
 |
B02 Wisselaar op een smalle bak, 2 spruitstukken omhoog, 2 spruitstukken naar de zijkanten Afmetingen: 441 (A) × 441 (B) × 165 (C) mm – hoogte × breedte × diepte |
 |
C01 Wisselaar op de voorzijde, 4 spruitstukken omhoog Afmetingen: 441 (A) × 265 (B) × 441 (C) mm – breedte × diepte × hoogte |
 |
C02 Wisselaar op de voorzijde, 4 spruitstukken naar de zijkanten op dezelfde hoogte Afmetingen: 441 (A) × 165 (B) × 441 (C) mm – breedte × diepte × hoogte Deze variant is geschikt voor verlaagde plafonds waarbij de wisselaar en filters uit de RECUBOX® richting de vloer schuiven. De condensaatafvoer bevindt zich op de deur en moet vóór service-interventies worden losgekoppeld. |
 |
Aarzel niet om contact met ons op te nemen met uw specifieke eis. Wij produceren RECUBOXY® op bestelling, en in veel gevallen kunnen we de oriëntatie of de locatie van de spruitstukken aanpassen aan de specifieke installatie. |
Aanbevolen ventilatoren
RECUBOX® OPEN HRV 03/100 is bedoeld voor gebruik met externe buisventilatoren.
Voor optimale prestaties raden we ventilatoren aan met vergelijkbare parameters als:
De ventilatoren bevinden zich niet in de unit. De Enthalpie RECUBOX® OPEN HRV 03/100 is geen VENT-READY uitvoering.
 |
Mogelijkheid om AFL EC CONSTANT FLOW ventilatoren te bestellen Voor de RECUBOX® OPEN HRV 03/100 is het op bestelling ook mogelijk om een leidingbehuizing te leveren voor de montage van AFL EC CONSTANT FLOW ventilatoren. AFL EC CONSTANT FLOW ventilatoren voor RECUBOX® Een groot voordeel van de CONSTANT FLOW technologie is het vermogen van de ventilatoren om automatisch te reageren op veranderingen in drukverliezen in het systeem en de snelheid zo aan te passen dat een stabiele luchtstroom op de lange termijn behouden blijft. Bovendien zijn de ventilatoren zeer geschikt voor smart homes – dankzij de 0–10 V bediening kunnen ze eenvoudig worden aangesloten op bijvoorbeeld Loxone, Home Assistant en andere intelligente systemen. |
Systeemregulatie en -regeling
De regeling en bediening van de RECUBOX® kan op vele manieren worden geregeld, afhankelijk van het type ventilatoren dat wordt gebruikt en de vereisten van de specifieke installatie.
Een groot voordeel van het modulaire systeem is dat u niet vastzit aan één specifieke regeling. De regeling kan eenvoudig worden ontworpen voor niet-veeleisende toepassingen, of als onderdeel van een smart home of geavanceerd ventilatiesysteem.
| AC ventilatoren |
Eenvoudige en economische bediening voor niet-veeleisende toepassingen. Voor AC ventilatoren kunt u bijvoorbeeld gebruik maken van besturing via een tijdschakelaar in de stijl van 0/1 – aan / uit. De werking van de ventilatoren kan ook worden geregeld met behulp van triac regelaars. |
| EC ventilatoren |
Moderne, zuinige en zeer goed controleerbare oplossing. Als u EC ventilatoren gebruikt, kunnen de prestaties daarvan traploos worden geregeld via een DC 0–10 V signaal. Voor de regeling van EC ventilatoren kunt u bijvoorbeeld onze RekupeX REX EC controller gebruiken: REX EC – controller voor warmteterugwinningssets met EC ventilatoren Het is ook mogelijk om een andere EC controller te gebruiken of een directe verbinding met een smart home, zoals Loxone of Home Assistant. |
100% BY-PASS
RECUBOX® kan ook worden geleverd in een variant met een 100% mechanische BY-PASS.
Dit systeem sluit in een oogwenk de doorgang van frisse lucht door de wisselaar af en opent tegelijkertijd het bypasskanaal achter de wisselaar.
Het voordeel is dat zelfs bij een actieve BY-PASS de lucht gefilterd blijft door hetzelfde filter als tijdens de normale werking door de wisselaar.
Eindafmetingen van de versie met BY-PASS
De geïntegreerde 100% BY-PASS bevindt zich achter de wisselaar en creëert een apart bypasskanaal voor de toevoer van verse lucht.
Bij de versie met geïntegreerde BY-PASS is het daarom noodzakelijk om rekening te houden met een toename van de uiteindelijke afmetingen van de RECUBOX®. De diepte van de unit neemt toe met ongeveer de afmeting van de aansluitflens en afhankelijk van de specifieke configuratie kan ook de breedte van de unit toenemen.
De uiteindelijke afmeting van de RECUBOX® met geïntegreerde 100% BY-PASS is altijd afhankelijk van de gekozen variant van de spruitstukken, de grootte van de aansluitflenzen, de oriëntatie van de unit en de specifieke installatie-eis.
BY-PASS besturing
De besturing van de BY-PASS gebeurt via een DN14-as, die vanuit de RECUBOX® naar de buitenwand wordt geleid.
In de basisuitvoering is deze voorzien van een handmatige bedieningshendel, die eenvoudig vervangen kan worden door een servomotor. Deze wordt met een schroef verankerd in een installatieplaat die is vastgezet met vier metrische schroeven.
Waarvoor dient de BY-PASS?
De BY-PASS in de RECUBOX® dient ervoor om de lucht in bepaalde situaties de warmteterugwinningswisselaar te laten omzeilen zonder warmte over te dragen.
Het wordt het meest gebruikt in de zomer: als het 's nachts buiten koeler is dan in huis, opent de warmteterugwinning de BY-PASS en stroomt de koele buitenlucht direct naar binnen zonder te worden verwarmd door de afgezogen lucht. Hierdoor kan er een natuurlijke nachtkoeling van het gebouw plaatsvinden, en met gefilterde lucht, wat bijvoorbeeld belangrijk is voor mensen met allergieën.
De tweede belangrijke toepassing is bescherming van de wisselaar tegen bevriezing. Bij zeer lage buitentemperaturen kan het besturingssysteem de BY-PASS tijdelijk openen, waardoor de wisselaar ontdooit en schade wordt voorkomen.
Simpel gezegd: De BY-PASS is een "omleiding" van de warmteterugwinningswisselaar die een intelligente regeling mogelijk maakt van wanneer warmte wel en niet moet worden overgedragen.
Dankzij het modulaire concept van de RECUBOX® kunt u precies het regelniveau kiezen dat uw project nodig heeft – van eenvoudig aan/uit schakelen tot volledig geïntegreerde bediening in een smart home.
Datasheet
- Garantieduur
- 36 maanden
- EUROVENT-certificering:
- JA (wisselaar)
- Materiaal van de schelp
- PP-H
- Maximale drukverschil tussen inlaat en uitlaat [Pa]:
- 800
- Hoogste efficiëntie bij output [m3/uur]:
- 0 -250
- Doorsnede [mm]
- Van 90 tot 125 (optioneel)
- Afmetingen Recubox [mm]:
- 529 x 329 x 274
- Dikte van het behuizingsmateriaal [mm]:
- 5
- Temperatuur van getransporteerde lucht met AL-wisselaar [°C]:
- Van -40 tot +80
- Isolatiedikte [mm]:
- 30 of 50 mm
- Warmtegeleidingscoëfficiënt van het isolatiemateriaal [W/mK]:
- 0,036
- Vyjmutelný výměník
- NE
