RECUBOX® OPEN ERV 03/100 entálpico - 140 m³/h (intercambiador de calor en carcasa, caja de recuperación)
RECUBOX® OPEN ERV 03/100 es el RECUBOX® con apertura más pequeño para caudales de hasta 140 m³/h. Con una altura de solo 165 mm, es ideal para techos suspendidos bajos y espacios reducidos. Ofrece una eficiencia de hasta el 95%, fabricación a medida en la República Checa, embocaduras configurables y 12 años de garantía en la estanqueidad de la carcasa.
RECUBOX® OPEN ERV 03/100 entálpico – caja de recuperación de calor compacta para falsos techos bajos
El RECUBOX® OPEN ERV 03/100 entálpico es el RECUBOX® entálpico más pequeño con puerta de servicio y filtros integrados de clase M5. Se trata de un intercambiador de recuperación de calor revestido compacto, extremadamente duradero e higiénicamente limpio, diseñado para la recuperación modular de aire moderna.
A diferencia de un intercambiador de recuperación de calor estándar, la variante entálpica puede transferir no solo calor, sino también una parte de la humedad del aire de extracción de vuelta al aire fresco suministrado. El resultado es un ambiente interior más cómodo, especialmente durante la temporada de invierno, cuando el aire interior suele ser demasiado seco.
La versión OPEN está diseñada para facilitar el acceso de servicio, la extracción sencilla del intercambiador y la posibilidad de inspección regular, limpieza y sustitución del tejido filtrante.

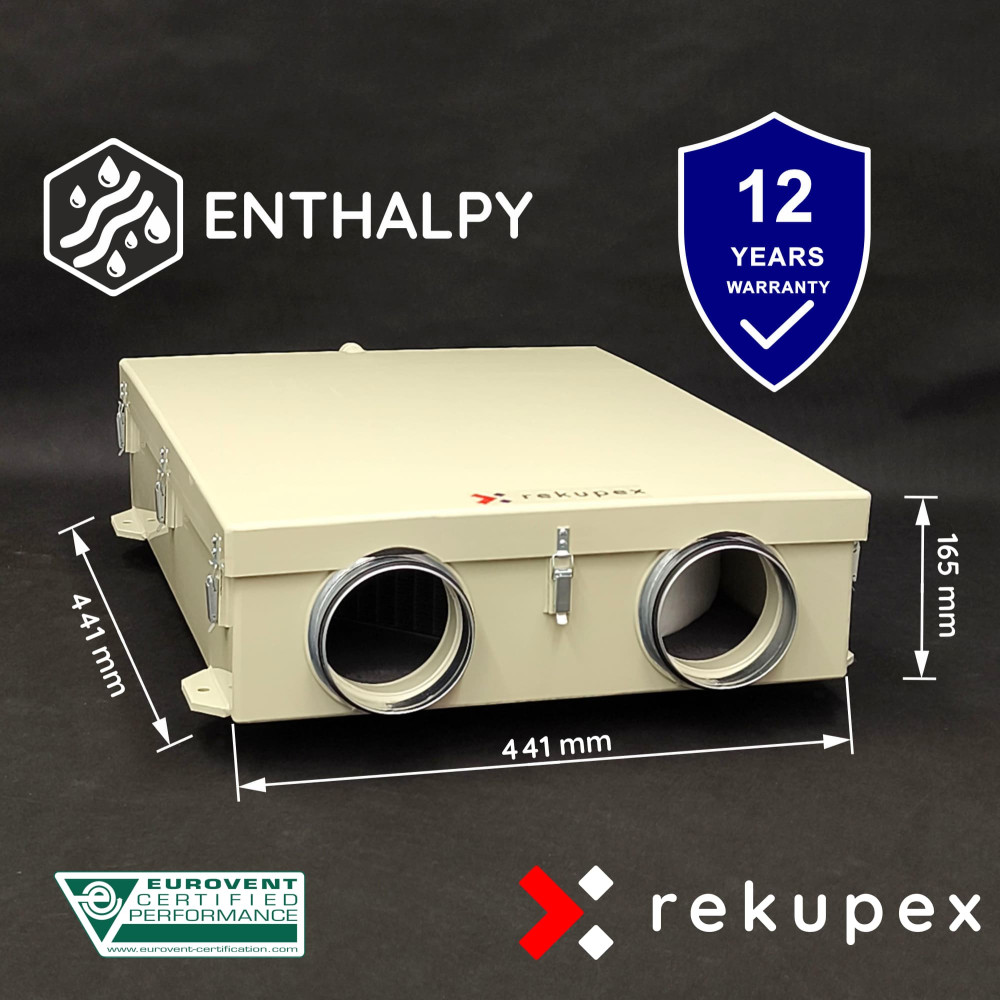

Gracias a sus dimensiones excepcionalmente pequeñas de 441 × 441 × 165 mm, es la solución ideal para falsos techos bajos, apartamentos pequeños, proyectos de tiny house, aseos, instalaciones sanitarias, salas técnicas con espacio limitado y sistemas HVAC descentralizados.
La altura de solo 165 mm permite la instalación incluso donde las unidades de recuperación de calor clásicas simplemente no se pueden utilizar.
Parámetros principales:
- caudal volumétrico hasta 140 m³/h,
- eficiencia de recuperación de calor hasta el 95%, y de humedad hasta el 75%,
- altura de construcción de solo 165 mm,
- filtros M5 integrados,
- bajas pérdidas de carga,
- funcionamiento silencioso,
- adecuado incluso para falsos techos muy bajos.
Producción personalizada en la República Checa. Fabricamos RECUBOXY® completamente en la República Checa de acuerdo con los requisitos exactos de nuestros clientes. Utilizamos materiales de polipropileno de alta calidad de SIMONA AG y tecnología profesional de soldadura de gas caliente en equipos Leister AG.
 |
 |
 |
Cada RECUBOX® se crea como un producto técnico fabricado de forma honesta, con énfasis en la precisión, la estanqueidad, la larga vida útil y la capacidad de adaptarse a una instalación específica.
¿Por qué elegir la recuperación de calor entálpica?
Un intercambiador entálpico no crea humedad, pero puede devolver una parte de la humedad del aire de extracción al interior. Esto ayuda a mitigar el secado excesivo del aire interior durante la temporada de calefacción.
En funcionamiento normal, la humedad interior no aumentará inmediatamente. El intercambiador entálpico funciona gradualmente: la humedad se devuelve de forma continua, y el efecto final depende de la casa en concreto, el régimen de ventilación, la temperatura exterior, la humedad del aire de extracción y la absorbencia de los materiales de construcción.
El resultado práctico es un clima interior más agradable, menos sensación de aire seco, mayor confort de vida y, al mismo tiempo, el mantenimiento de un intercambio de aire higiénico.
Principales ventajas de la unidad RECUBOX® OPEN HRV 03/100
 |
Fácil extracción del intercambiador El intercambiador se puede deslizar fácilmente fuera de la unidad RECUBOX® OPEN a través de la puerta de servicio. Esto hace que el mantenimiento sea significativamente más cómodo que en las cajas de recuperación de calor cerradas. |
 |
Filtros M5 integrados En su diseño básico, la unidad está equipada con telas filtrantes de clase M5. Los filtros protegen el intercambiador de obstrucciones y contribuyen a un clima saludable en su hogar. Son fácilmente accesibles a través de la puerta de servicio. |
 |
Máxima higiene El diseño de servicio OPEN le permite retirar el intercambiador, revisar el espacio interno de la unidad y realizar la limpieza según sea necesario. Esto es esencial para el funcionamiento de recuperación de calor higiénico a largo plazo. |
 |
Sellado mecánico sin pegamentos El intercambiador está sellado mecánicamente en la unidad mediante un sello en una ranura. No utilizamos cintas adhesivas ni pegamentos que puedan degradarse con el tiempo. |
 |
Sin tornillos, remaches ni pegamentos La carcasa del RECUBOX® está hecha de polipropileno y se une mediante tecnología de soldadura con gas caliente. El resultado son uniones fuertes, homogéneas y estancas a largo plazo. |
 |
Drenaje de condensado de 1/2" El drenaje de condensado se maneja con un racor roscado de 1/2". En la variante C02, el drenaje de condensado se conduce a través de la puerta de servicio. |
 |
Variabilidad de las espigas de conexión RECUBOX® OPEN se puede pedir en varias configuraciones para la colocación de las espigas de conexión según la instalación específica. |
 |
Fácil instalación La unidad está lista para su montaje en un espacio técnico y su conexión a ventiladores de conducto externos, sistemas de control y otros elementos del sistema HVAC. |
Estanqueidad y acceso de servicio
La estanqueidad de la carcasa es crucial para una recuperación de calor eficiente. RECUBOX® está equipado con hebillas ajustables masivas que le permiten afinar con precisión la presión de la tapa contra el sello. Como resultado, la unidad no aspira aire falso y opera con la máxima eficiencia posible.
En la versión no aislada de RECUBOX®, el sellado y la fijación de la tapa se manejan mediante tornillos y tuercas remachables ciegas en lugar de hebillas.
Una selección de tres intercambiadores entálpicos
El RECUBOX® OPEN ERV 03/100 entálpico se puede equipar con tres tipos de intercambiadores entálpicos a contracorriente.
Cada uno de los intercambiadores ofrece diferente tecnología, diseño estructural y relación precio/rendimiento. Gracias a esto, el RECUBOX® puede adaptarse a los requisitos específicos del proyecto, desde una solución económica hasta la tecnología METALPIC de nivel superior.
La elección del intercambiador se realiza durante el proceso de pedido.
|

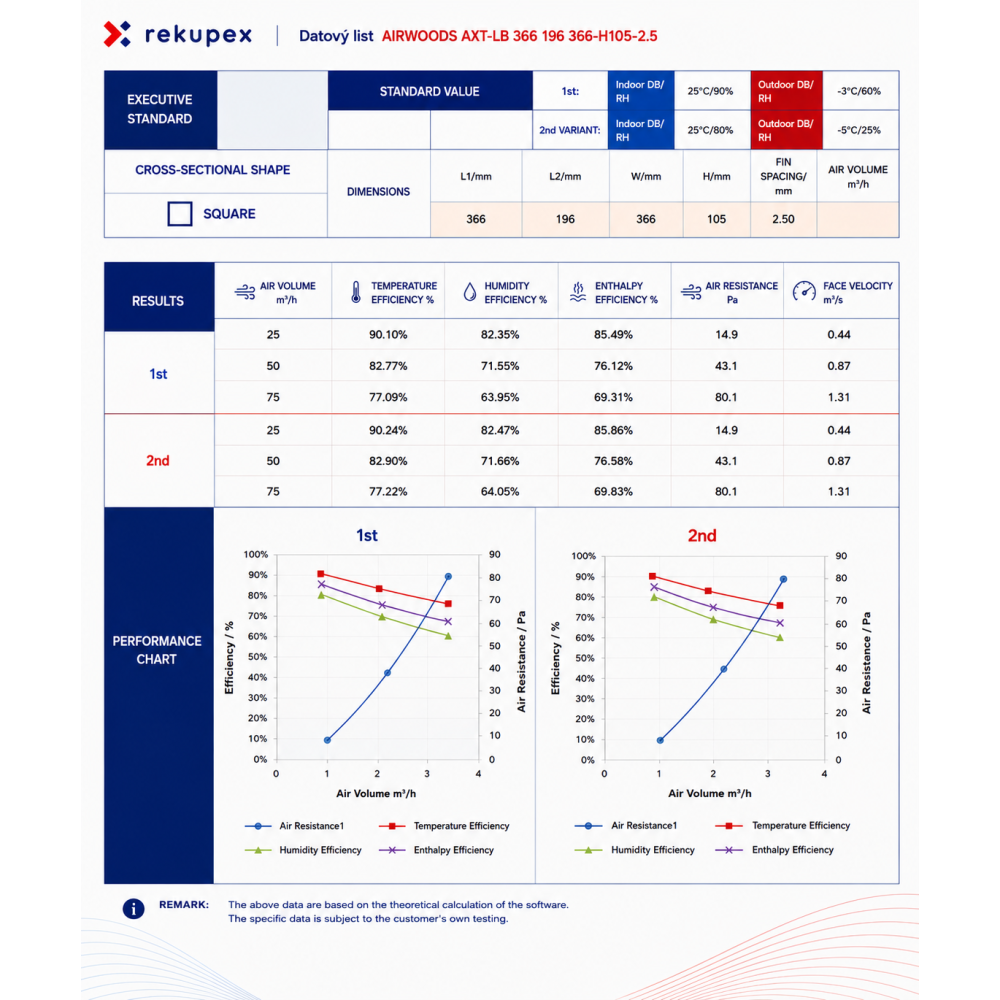

AIRWOODS AXT-LB 366 196 366-H105-2.5 Un intercambiador entálpico a contracorriente con una muy buena relación precio/rendimiento. Una solución adecuada para proyectos donde se requiere una función entálpica, diseño compacto y accesibilidad económica.
Una elección práctica para una recuperación de calor entálpica asequible. |
|
ZERN ENGINEERING EC-EX 366-100 Un intercambiador entálpico del fabricante ZERN ENGINEERING con una construcción robusta y tecnología probada para la recuperación de calor y humedad.
Una solución adecuada para clientes que buscan una variante entálpica sólida y estable a largo plazo. |
Hoja de datos |

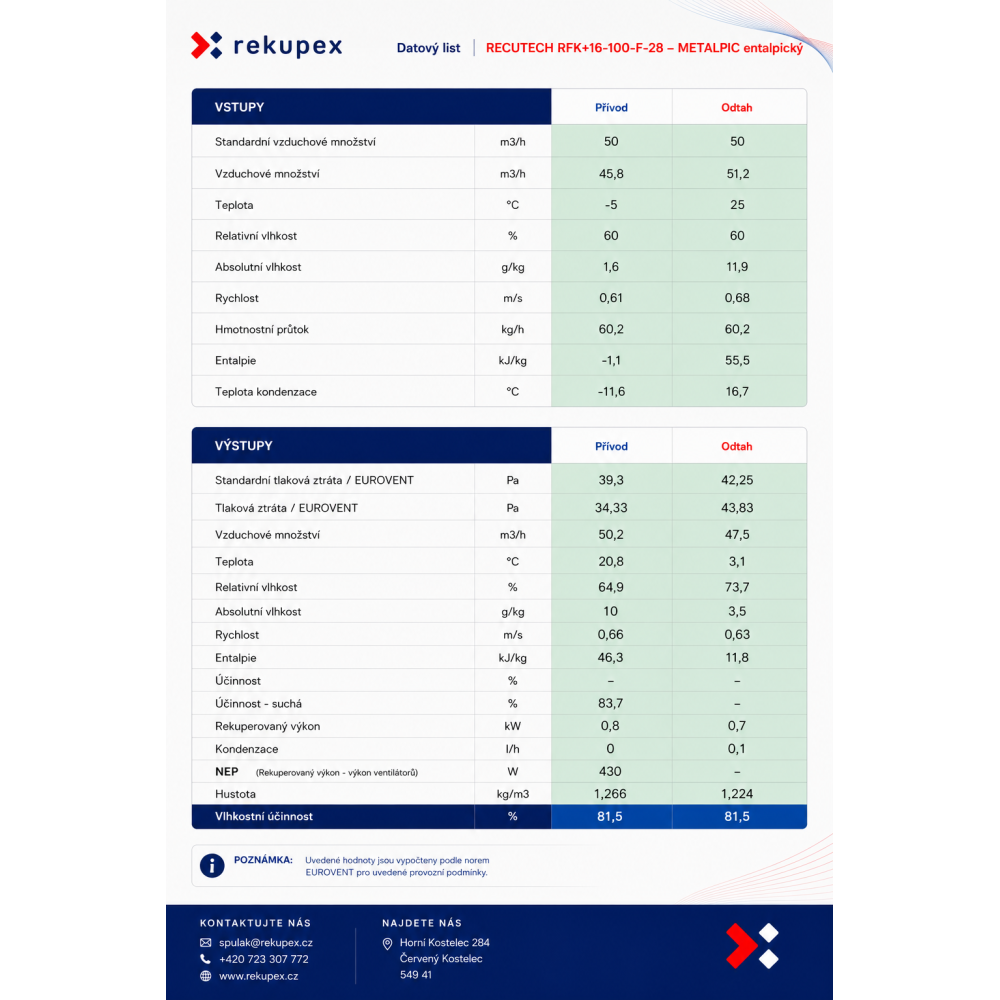

RECUTECH RFK+16-100-F-28 – METALPIC entálpico Un intercambiador entálpico de primera clase del fabricante checo RECUTECH con la moderna tecnología METALPIC. Esta es la variante más avanzada para clientes que desean el máximo nivel tecnológico, bajas caídas de presión y durabilidad a largo plazo.
La opción recomendada para las aplicaciones más exigentes donde se pone énfasis en la eficiencia, el confort y la calidad de construcción. |
Gracias a su diseño robusto, alta calidad y seguridad higiénica, nuestros RECUBOXY® forman parte de varios proyectos en la ČVUT (Universidad Técnica Checa), incluyendo el sistema único S.A.W.E.R., que UCEEB está desarrollando para la obtención de agua potable del aire.
Garantía de 12 años en la estanqueidad de la carcasa
Ofrecemos una garantía de 12 años, superior a la estándar, sobre la hermeticidad de la carcasa de las unidades RECUBOX®.
La carcasa está hecha de polipropileno de alta calidad y unida mediante tecnología de soldadura por gas caliente, lo que crea uniones homogéneas, fuertes y estables a largo plazo sin riesgo de degradación.
A diferencia de los diseños que utilizan uniones encoladas, cintas selladoras o combinaciones de diferentes materiales, el RECUBOX® mantiene su hermeticidad y resistencia mecánica incluso después de muchos años de funcionamiento.
Aislamiento y diseño de doble pared
 |
El RECUBOX® se puede pedir en varias variantes de aislamiento:
En la versión de doble pared, el aislamiento está sellado herméticamente entre dos carcasas. Además del propio aislante, se crea otra robusta carcasa de polipropileno. El resultado es una construcción muy duradera, estable a largo plazo y adecuada incluso para los espacios técnicos más exigentes. |
Presentación en video de RECUBOX®
Eche un vistazo a la filosofía y construcción del sistema RECUBOX®.
El video muestra los principios básicos de construcción, modularidad, higiene y acceso de servicio.
Ejemplo de conexión en una vivienda unifamiliar
Ejemplo de conexión de un RECUBOX® OPEN en una casa unifamiliar.
Haga clic en el diagrama para ampliar.
Conexión con control REX EC y ventiladores EC
Demostración de cableado con ventiladores EC y el control RekupeX REX EC.
RECUBOX® OPEN HRV 03/100 está diseñado para su uso con ventiladores de conducto externos.
Variantes de colocación de las espigas de conexión
La elección de la variante se realiza durante el proceso de pedido.
Las dimensiones se dan sin aislamiento. En el caso de la versión aislada, es necesario tener en cuenta un aumento en las dimensiones.
Si es necesario ajustar las dimensiones, por ejemplo debido a espigas de conexión más grandes o un requisito de instalación específico, le informaremos después de realizar el pedido.
 |
A01 Intercambiador en bandeja ancha, 4 espigas hacia los lados Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – anchura × altura × profundidad |
 |
B01 Intercambiador en bandeja estrecha, 4 espigas hacia los lados Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – altura × anchura × profundidad |
 |
A02 Intercambiador en bandeja ancha, 2 espigas hacia arriba, 2 espigas hacia los lados Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – anchura × altura × profundidad |
 |
B02 Intercambiador en bandeja estrecha, 2 espigas hacia arriba, 2 espigas hacia los lados Dimensiones: 441 (A) × 441 (B) × 165 (C) mm – altura × anchura × profundidad |
 |
C01 Intercambiador en la cara frontal, 4 espigas hacia arriba Dimensiones: 441 (A) × 265 (B) × 441 (C) mm – anchura × profundidad × altura |
 |
C02 Intercambiador en la cara frontal, 4 espigas hacia los lados a la misma altura Dimensiones: 441 (A) × 165 (B) × 441 (C) mm – anchura × profundidad × altura Esta variante es adecuada para un falso techo donde el intercambiador y los filtros se deslizan fuera del RECUBOX® hacia el suelo. El drenaje de condensado está ubicado en la puerta y debe desconectarse antes de las intervenciones de servicio. |
 |
No dude en contactarnos con sus requerimientos específicos. Fabricamos RECUBOXY® bajo pedido y en muchos casos podemos ajustar la orientación o la ubicación de las espigas de acuerdo con la instalación específica. |
Ventiladores recomendados
RECUBOX® OPEN HRV 03/100 está diseñado para su uso con ventiladores de conducto externos.
Para un rendimiento óptimo, recomendamos ventiladores con parámetros similares a:
Los ventiladores no se encuentran en el interior de la unidad. El RECUBOX® entálpico OPEN HRV 03/100 no tiene un diseño VENT-READY.
 |
Posibilidad de pedir ventiladores AFL EC CONSTANT FLOW Para el RECUBOX® OPEN HRV 03/100, también es posible suministrar bajo pedido una carcasa de conducto para el montaje de ventiladores AFL EC CONSTANT FLOW. Ventiladores AFL EC CONSTANT FLOW para RECUBOX® Una gran ventaja de la tecnología CONSTANT FLOW es la capacidad de los ventiladores para responder automáticamente a los cambios en las caídas de presión en el sistema y ajustar la velocidad para mantener un flujo de aire estable a largo plazo. Además, los ventiladores son muy adecuados para hogares inteligentes: gracias al control de 0–10 V, se pueden conectar fácilmente a, por ejemplo, Loxone, Home Assistant y otros sistemas inteligentes. |
Regulación y control del sistema
La regulación y el control del RECUBOX® se pueden gestionar de muchas maneras dependiendo del tipo de ventiladores utilizados y los requisitos de la instalación específica.
Una gran ventaja del sistema modular es que no está sujeto a un control específico. El control se puede diseñar de forma sencilla para aplicaciones poco exigentes, o como parte de un hogar inteligente o un sistema de ventilación avanzado.
| Ventiladores AC |
Control simple y económico para aplicaciones poco exigentes. Para ventiladores AC, puede utilizar, por ejemplo, el control a través de un temporizador en el estilo de 0/1 – encendido / apagado. El funcionamiento de los ventiladores también se puede regular utilizando reguladores triac. |
| Ventiladores EC |
Solución moderna, económica y muy bien controlable. Si utiliza ventiladores EC, su rendimiento se puede controlar continuamente mediante una señal de DC 0–10 V. Para controlar los ventiladores EC, puede utilizar, por ejemplo, nuestro controlador RekupeX REX EC: REX EC – controlador para conjuntos de recuperación de calor con ventiladores EC También es posible utilizar otro controlador EC o una conexión directa a una casa inteligente, como Loxone o Home Assistant. |
100% BY-PASS
RECUBOX® también se puede suministrar en una variante con un BY-PASS 100% mecánico.
Este sistema cierra el paso de aire fresco a través del intercambiador en un instante, y al mismo tiempo abre un canal de derivación (bypass) detrás del intercambiador.
La ventaja es que incluso con un BY-PASS activo, el aire permanece filtrado por el mismo filtro que durante el funcionamiento normal a través del intercambiador.
Dimensiones finales de la versión con BY-PASS
El BY-PASS 100% integrado se encuentra detrás del intercambiador y crea un canal de derivación separado para el suministro de aire fresco.
Para las versiones con BY-PASS integrado, es por lo tanto necesario tener en cuenta un aumento en las dimensiones finales del RECUBOX®. La profundidad de la unidad aumenta en aproximadamente la dimensión de la brida de conexión, y dependiendo de la configuración específica, el ancho de la unidad también puede aumentar.
La dimensión final del RECUBOX® con un BY-PASS 100% integrado siempre depende de la variante seleccionada de las espigas, el tamaño de las bridas de conexión, la orientación de la unidad y el requisito de instalación específico.
Control del BY-PASS
El control del BY-PASS se maneja a través de un eje DN14, que sale del RECUBOX® hacia su pared exterior.
En la versión básica, está equipado con una manija de control manual, que puede ser reemplazada fácilmente por un servomotor. Éste se ancla con un tornillo en una placa de instalación fijada con cuatro tornillos métricos.
¿Para qué se utiliza el BY-PASS?
El BY-PASS en el RECUBOX® sirve para permitir que el aire en ciertas situaciones pase por alto el intercambiador de recuperación de calor sin transferir calor.
Se usa con mayor frecuencia en verano: si hace más frío afuera por la noche que dentro de la casa, la recuperación de calor abre el BY-PASS y el aire fresco exterior fluye directamente al interior sin ser calentado por el aire de extracción. Gracias a esto, puede ocurrir un enfriamiento nocturno natural del edificio, y con aire filtrado, lo cual es importante p. ej. para los alérgicos.
El segundo uso importante es la protección del intercambiador contra la congelación. A temperaturas exteriores muy bajas, el sistema de control puede abrir temporalmente el BY-PASS, lo que descongela el intercambiador y evita que se dañe.
En pocas palabras: El BY-PASS es un "desvío" del intercambiador de recuperación de calor que permite un control inteligente de cuándo se debe transferir el calor y cuándo no.
Gracias al concepto modular del RECUBOX®, puede elegir exactamente el nivel de control que necesita su proyecto: desde un simple encendido/apagado hasta un control totalmente integrado en una casa inteligente.
Ficha técnica
- Duración de la garantía
- 36 meses
- Certificación EUROVENT:
- SI (intercambiador)
- Material de la carcasa
- PP-H
- Presión diferencial máxima entre admisión y escape [Pa]:
- 800
- Máxima eficiencia en salida [m3/hora]:
- 0-250
- Diámetro [mm]
- De 90 a 125 (opcional)
- Dimensiones de Recubox [mm]:
- 529 x 329 x 274
- Espesor del material de la carcasa [mm]:
- 5
- Temperatura del aire transportado con intercambiador AL [°C]:
- De -40 a +80
- Espesor del aislamiento [mm]:
- 30 o 50 mm
- Coeficiente de conductividad térmica del material aislante [W/mK]:
- 0.036
- Intercambiador extraíble
- NO
