Entalpia RECUBOX® OPEN ERV 03/100 - 140 m³/h (lämmönvaihdin kotelossa, LTO-boksi, ilmanvaihtoyksikkö)
RECUBOX® OPEN ERV 03/100 on pienin avattava RECUBOX® jopa 140 m³/h ilmavirralle. Vain 165 mm korkeuden ansiosta se on ihanteellinen mataliin alaslaskettuihin kattoihin ja pieniin tiloihin. Tarjoaa jopa 95 % hyötysuhteen, mittatilaustyönä valmistuksen Tšekissä, muunneltavat liitännät ja 12 vuoden takuun kotelon tiiviydelle.
Entalpinen RECUBOX® OPEN ERV 03/100 – kompakti lämmöntalteenottolaatikko mataliin alakattoihin
Entalpinen RECUBOX® OPEN ERV 03/100 on pienin entalpinen RECUBOX®, jossa on huoltoluukku ja integroidut M5-luokan suodattimet. Se on kompakti, erittäin kestävä ja hygieenisesti puhdas koteloitu lämmöntalteenottosiirrin, joka on suunniteltu moderniin modulaariseen ilman lämmöntalteenottoon.
Toisin kuin tavallinen lämmöntalteenottosiirrin, entalpiamuunnos voi siirtää lämmön lisäksi myös osan poistoilman kosteudesta takaisin sisään tuotavaan raittiiseen ilmaan. Tuloksena on miellyttävämpi sisäilma erityisesti talvella, jolloin sisäilma on usein liian kuivaa.
OPEN-versio on suunniteltu helppoa huoltopääsyä, siirtimen helppoa irrottamista ja suodatinkankaan säännöllistä tarkastusta, puhdistusta ja vaihtoa varten.

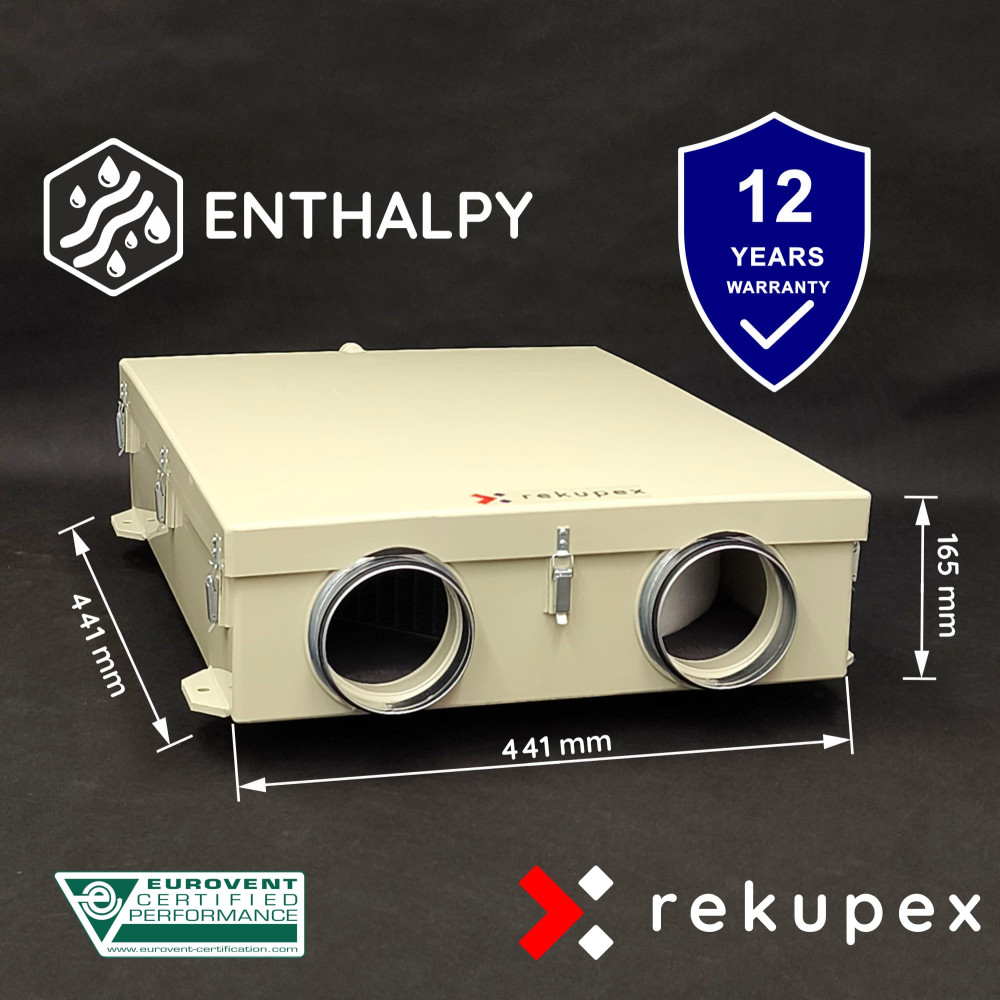

Poikkeuksellisen pienten 441 × 441 × 165 mm mittojensa ansiosta se on ihanteellinen ratkaisu mataliin alakattoihin, pieniin asuntoihin, huoneistoihin, minitaloprojekteihin, wc-tiloihin, saniteettitiloihin, teknisiin tiloihin, joissa on rajallisesti tilaa, ja hajautettuihin LVI-järjestelmiin.
Vain 165 mm korkeus mahdollistaa asennuksen myös sinne, missä klassisia lämmöntalteenottoyksiköitä ei yksinkertaisesti voida käyttää.
Pääparametrit:
- tilavuusvirta jopa 140 m³/h,
- lämmöntalteenoton hyötysuhde jopa 95%, ja kosteuden jopa 75%,
- rakennuskorkeus vain 165 mm,
- integroidut M5-suodattimet,
- pienet painehäviöt,
- hiljainen toiminta,
- sopii myös erittäin mataliin alakattoihin.
Räätälöity valmistus Tšekin tasavallassa. Valmistamme RECUBOXY®-laitteet kokonaan Tšekin tasavallassa asiakkaidemme tarkkojen vaatimusten mukaisesti. Käytämme korkealaatuisia SIMONA AG:n polypropeenimateriaaleja ja ammattimaista kuumakaasuhitsaustekniikkaa Leister AG -laitteilla.
 |
 |
 |
Jokainen RECUBOX® on luotu rehellisesti valmistettuna teknisenä tuotteena – korostaen tarkkuutta, tiiviyttä, pitkää käyttöikää ja kykyä mukautua tiettyyn asennukseen.
Miksi valita entalpinen lämmöntalteenotto?
Entalpinen siirrin ei luo kosteutta, mutta se voi palauttaa osan poistoilman kosteudesta takaisin sisätiloihin. Tämä auttaa vähentämään sisäilman liiallista kuivumista lämmityskaudella.
Normaalikäytössä sisäilman kosteus ei nouse heti. Entalpiasiirrin toimii asteittain – kosteutta palautuu jatkuvasti, ja lopullinen vaikutus riippuu kyseisestä talosta, ilmanvaihtojärjestelmästä, ulkolämpötilasta, poistoilman kosteudesta ja rakennusmateriaalien imukyvystä.
Käytännön tulos on miellyttävämpi sisäilmasto, vähemmän kuivan ilman tunnetta, parempi asumismukavuus ja samalla hygieenisen ilmanvaihdon ylläpitäminen.
RECUBOX® OPEN HRV 03/100 -yksikön tärkeimmät edut
 |
Siirtimen helppo irrotus Siirrin voidaan helposti liu'uttaa ulos RECUBOX® OPEN -yksiköstä huoltoluukun kautta. Tämä tekee huollosta huomattavasti mukavampaa kuin suljetuissa lämmöntalteenottolaatikoissa. |
 |
Integroidut M5-suodattimet Perusrakenteeltaan yksikkö on varustettu M5-luokan suodatinkankailla. Suodattimet suojaavat siirrintä tukkeutumiselta ja edistävät terveellistä ilmastoa kodissasi. Niihin pääsee helposti käsiksi huoltoluukun kautta. |
 |
Maksimaalinen hygienia OPEN-huoltorakenteen ansiosta voit irrottaa siirtimen, tarkistaa laitteen sisätilan ja suorittaa puhdistuksen tarvittaessa. Tämä on välttämätöntä pitkäaikaisen hygieenisen lämmöntalteenoton toiminnalle. |
 |
Mekaaninen tiivistys ilman liimaa Siirrin on mekaanisesti tiivistetty yksikköön käyttämällä urassa olevaa tiivistettä. Emme käytä teippejä tai liimoja, jotka voivat huonontua ajan myötä. |
 |
Ilman ruuveja, niittejä ja liimoja RECUBOX®-kotelo on valmistettu polypropeenista ja liitetty kuumakaasuhitsaustekniikalla. Tuloksena on vahvat, homogeeniset ja pitkäkestoiset tiiviit liitokset. |
 |
Kondenssiveden poisto 1/2" Kondenssiveden poisto hoidetaan 1/2" kierreliittimellä. C02-vaihtoehdossa kondenssiveden poisto johdetaan huoltoluukun läpi. |
 |
Liitäntätappien vaihtelu RECUBOX® OPEN voidaan tilata erilaisina kokoonpanoina liitäntätappien sijoitteluun tietyn asennuksen mukaan. |
 |
Helppo asennus Yksikkö on valmis asennettavaksi tekniseen tilaan ja liitettäväksi ulkoisiin kanavapuhaltimiin, ohjausjärjestelmiin ja muihin LVI-järjestelmän osiin. |
Tiiviys ja huoltopääsy
Kotelon tiiviys on ratkaisevan tärkeää tehokkaan lämmöntalteenoton kannalta. RECUBOX® on varustettu massiivisilla säädettävillä soljilla, joiden avulla voit hienosäätää kannen painetta tiivistettä vasten. Tämän seurauksena yksikkö ei ime väärää ilmaa ja toimii mahdollisimman tehokkaasti.
RECUBOX®-laitteen eristämättömässä versiossa kannen tiivistys ja kiinnitys hoidetaan ruuveilla ja sokeilla niittimuttereilla solkien sijaan.
Valikoima kolmesta entalpiasiirtimestä
Entalpinen RECUBOX® OPEN ERV 03/100 voidaan varustaa kolmen tyyppisillä entalpi-vastavirtasiirtimillä.
Jokainen siirrin tarjoaa erilaisen teknologian, rakennesuunnittelun ja hinta/laatusuhteen. Tämän ansiosta RECUBOX® voidaan mukauttaa tiettyihin projektivaatimuksiin – taloudellisesta ratkaisusta huippuluokan METALPIC-teknologiaan.
Siirtimen valinta tehdään tilausprosessin aikana.
|

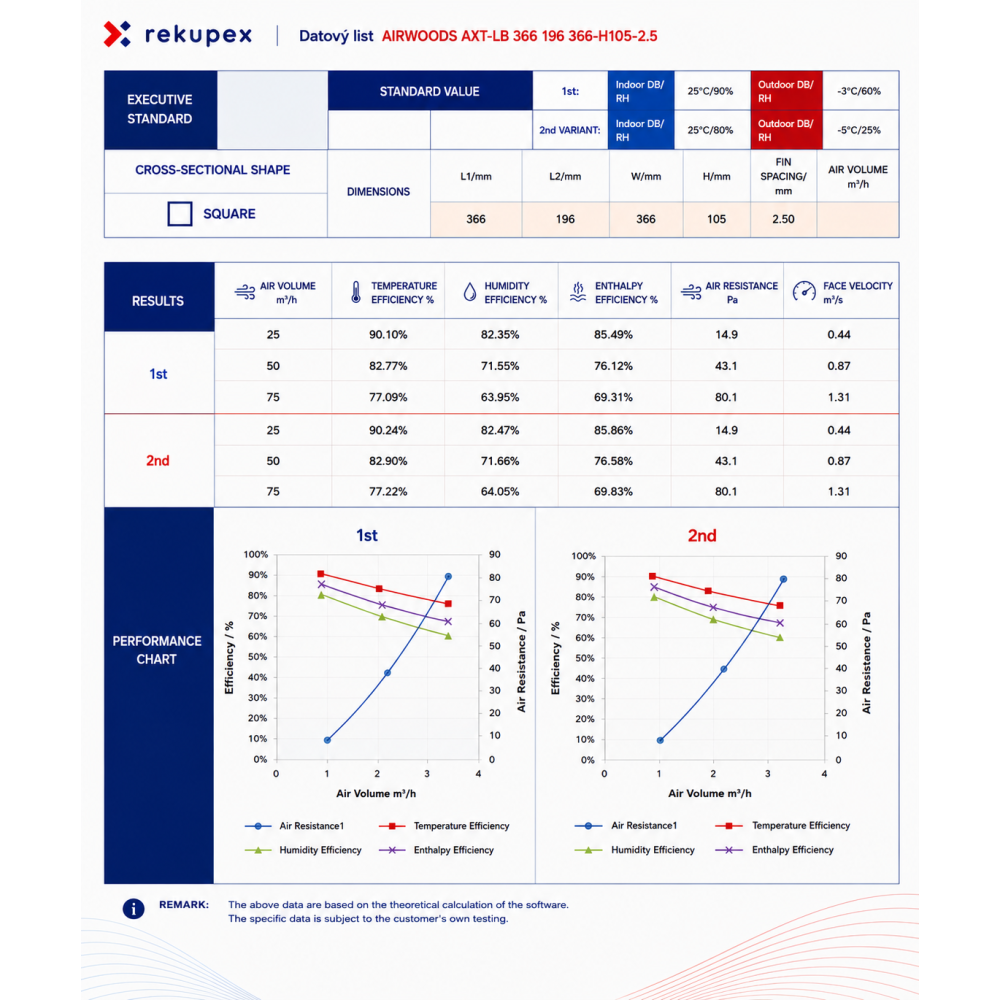

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpi-vastavirtasiirrin erittäin hyvällä hinta/laatusuhteella. Sopiva ratkaisu projekteihin, joissa vaaditaan entalpiatoimintoa, kompaktia muotoilua ja taloudellista edullisuutta.
Käytännöllinen valinta edulliseen entalpiseen lämmöntalteenottoon. |
|

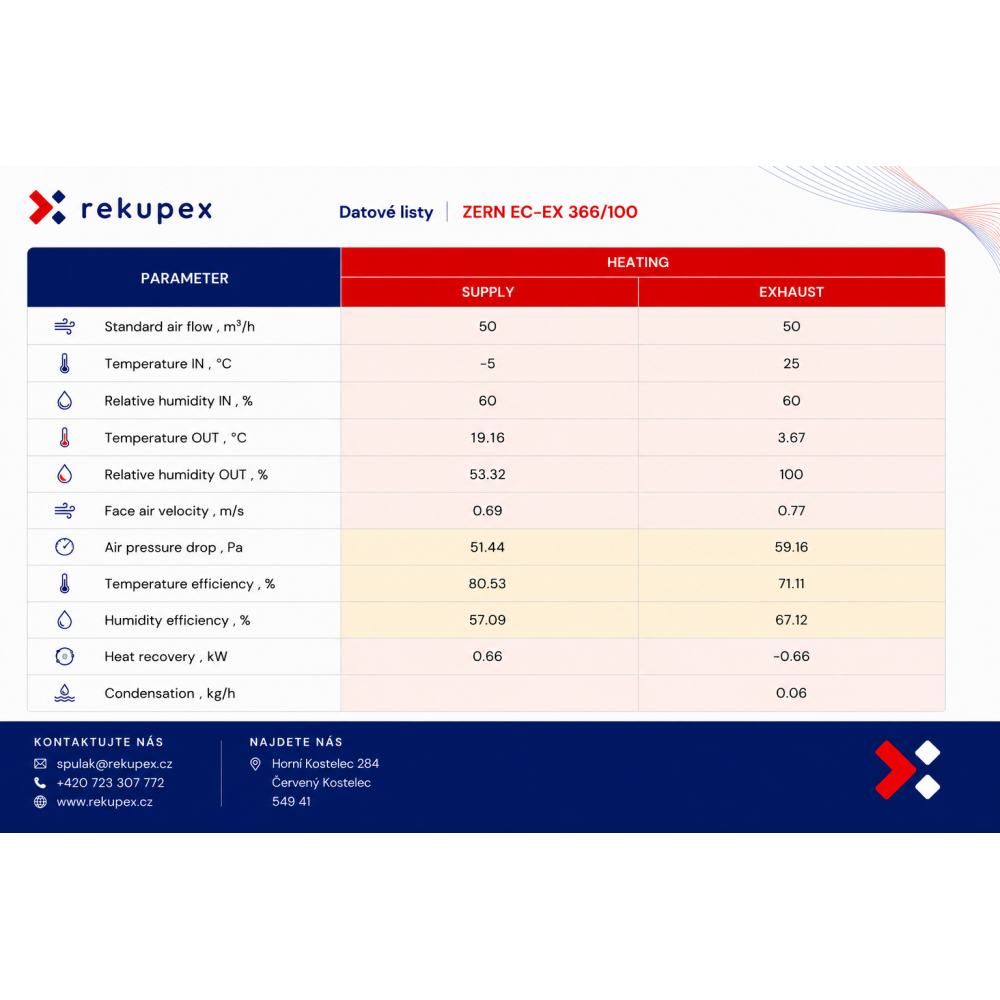

ZERN ENGINEERING EC-EX 366-100 Valmistajan ZERN ENGINEERING entalpiasiirrin tukevalla rakenteella ja todistetulla teknologialla lämmön ja kosteuden talteenottoon.
Sopiva ratkaisu asiakkaille, jotka etsivät vankkaa ja pitkäaikaisesti vakaata entalpiavaihtoehtoa. |
|

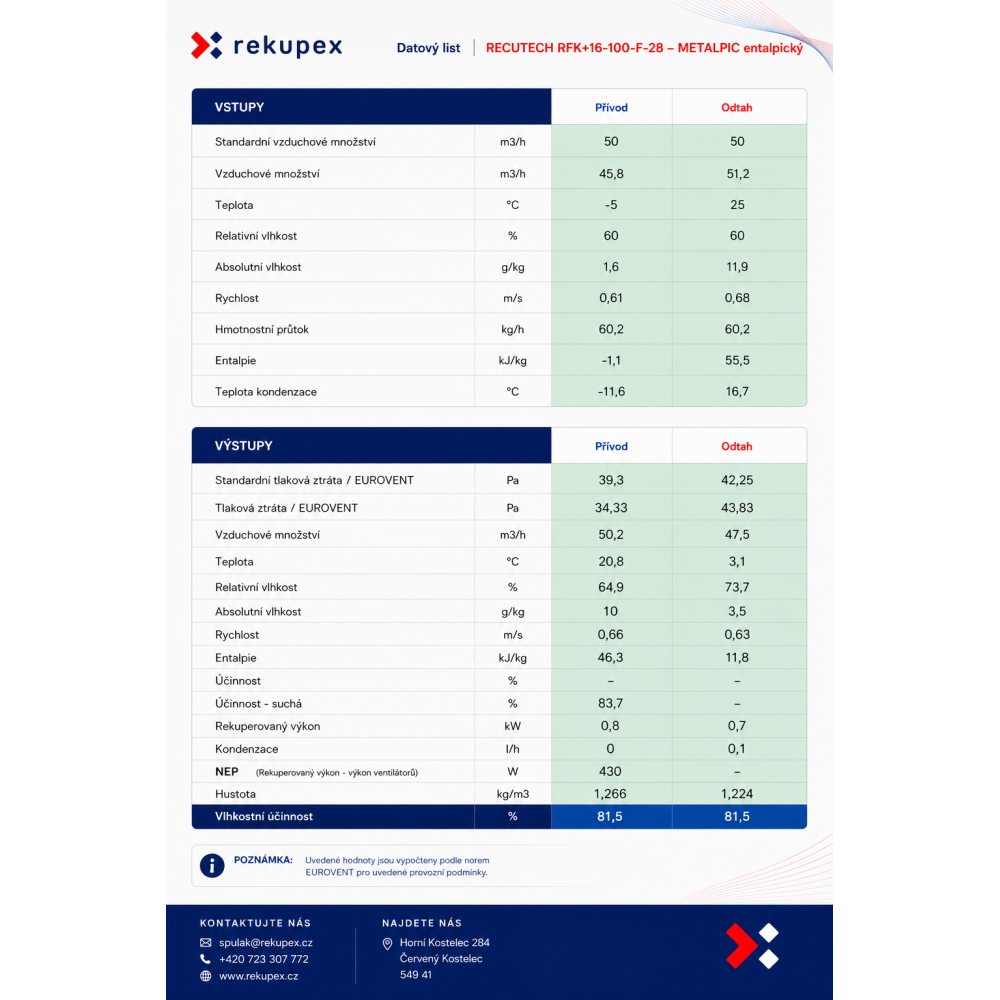

RECUTECH RFK+16-100-F-28 – METALPIC entalpinen Huippuluokan entalpiasiirrin tšekkiläiseltä valmistajalta RECUTECH modernilla METALPIC-teknologialla. Tämä on edistynein vaihtoehto asiakkaille, jotka haluavat maksimaalisen teknologisen tason, pienet painehäviöt ja pitkäaikaisen kestävyyden.
Suositeltu valinta vaativimpiin sovelluksiin, joissa painotetaan tehokkuutta, mukavuutta ja rakennuslaatua. |
Vankan suunnittelun, korkean laadun ja hygieenisen turvallisuuden ansiosta meidän RECUBOXY® on osa monia projekteja ČVUT:ssa (Tšekin teknillinen yliopisto), mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden hankkimiseen ilmasta.
12 vuoden takuu kotelon tiiviydelle
Tarjoamme standardin ylittävän 12 vuoden takuun RECUBOX®-yksiköiden kotelon ilmatiiviydelle.
Kotelo on valmistettu korkealaatuisesta polypropeenista ja liitetty käyttämällä kuumakaasuhitsaustekniikkaa, mikä luo homogeenisia, vahvoja ja pitkäkestoisia vakaita liitoksia ilman hajoamisriskiä.
Toisin kuin mallit, joissa käytetään liimattuja saumoja, tiivistysteippejä tai eri materiaalien yhdistelmiä, RECUBOX® säilyttää ilmatiiviytensä ja mekaanisen kestävyytensä jopa monien vuosien käytön jälkeen.
Eristys ja kaksiseinämäinen muotoilu
 |
RECUBOX® voidaan tilata useissa eristysvaihtoehdoissa:
Kaksiseinämäisessä versiossa eriste on hermeettisesti suljettu kahden kotelon väliin. Itse eristeen lisäksi syntyy siis toinen kestävä polypropeenikotelo. Tuloksena on erittäin kestävä rakenne, vakaa pitkällä aikavälillä ja sopiva vaativimpiinkin teknisiin tiloihin. |
Videopresentaatio RECUBOX®-yksiköstä
Tutustu RECUBOX®-järjestelmän filosofiaan ja rakenteeseen.
Video näyttää rakenteen, modulaarisuuden, hygienian ja huoltopääsyn perusperiaatteet.
Esimerkki liitännästä omakotitalossa
Esimerkki RECUBOX® OPEN -liitännästä omakotitalossa.
Napsauta kaaviota suurentaaksesi.
Liitäntä REX EC -ohjauksen ja EC-tuulettimien kanssa
Esittely johdotuksesta EC-tuulettimien ja RekupeX REX EC -ohjauksen kanssa.
RECUBOX® OPEN HRV 03/100 on suunniteltu käytettäväksi ulkoisten kanavapuhaltimien kanssa.
Liitäntätappien sijoitteluvaihtoehdot
Vaihtoehdon valinta tehdään tilausprosessin aikana.
Mitat on annettu ilman eristystä. Eristetyn version tapauksessa on otettava huomioon mittojen kasvu.
Mikäli mittoja on tarpeen säätää, esimerkiksi isompien liitäntätappien tai erityisen asennustarpeen vuoksi, ilmoitamme asiasta tilauksen jälkeen.
 |
A01 Siirrin leveällä alustalla, 4 tappia sivuille Mitat: 441 (A) × 441 (B) × 165 (C) mm – leveys × korkeus × syvyys |
 |
B01 Siirrin kapealla alustalla, 4 tappia sivuille Mitat: 441 (A) × 441 (B) × 165 (C) mm – korkeus × leveys × syvyys |
 |
A02 Siirrin leveällä alustalla, 2 tappia ylös, 2 tappia sivuille Mitat: 441 (A) × 441 (B) × 165 (C) mm – leveys × korkeus × syvyys |
 |
B02 Siirrin kapealla alustalla, 2 tappia ylös, 2 tappia sivuille Mitat: 441 (A) × 441 (B) × 165 (C) mm – korkeus × leveys × syvyys |
 |
C01 Siirrin etupinnalla, 4 tappia ylöspäin Mitat: 441 (A) × 265 (B) × 441 (C) mm – leveys × syvyys × korkeus |
 |
C02 Siirrin etupinnalla, 4 tappia sivuille samalla korkeudella Mitat: 441 (A) × 165 (B) × 441 (C) mm – leveys × syvyys × korkeus Tämä vaihtoehto sopii alaslaskettuun kattoon, jossa siirrin ja suodattimet liukuvat ulos RECUBOXista® lattiaa kohti. Kondenssiveden poisto sijaitsee ovessa ja se on irrotettava ennen huoltotoimenpiteitä. |
 |
Älä epäröi ottaa meihin yhteyttä erityisvaatimuksissasi. Valmistamme RECUBOXY®-tuotteita tilauksesta ja monissa tapauksissa voimme säätää tappien suuntaa tai sijaintia tietyn asennuksen mukaan. |
Suositellut tuulettimet
RECUBOX® OPEN HRV 03/100 on tarkoitettu käytettäväksi ulkoisten kanavapuhaltimien kanssa.
Optimaalisen suorituskyvyn saavuttamiseksi suosittelemme tuulettimia, joilla on samanlaiset parametrit kuin:
Tuulettimet eivät sijaitse yksikön sisällä. Entalpia RECUBOX® OPEN HRV 03/100 ei ole VENT-READY -malli.
 |
Mahdollisuus tilata AFL EC CONSTANT FLOW -tuulettimia RECUBOX® OPEN HRV 03/100:lle on mahdollista toimittaa myös kanavakotelo AFL EC CONSTANT FLOW -tuulettimien asennusta varten tilauksesta. AFL EC CONSTANT FLOW tuulettimet RECUBOXille® CONSTANT FLOW -teknologian valtava etu on tuulettimien kyky reagoida automaattisesti järjestelmän painehäviöiden muutoksiin ja säätää nopeutta siten, että vakaa ilmavirta säilyy pitkällä aikavälillä. Lisäksi tuulettimet sopivat erittäin hyvin älykoteihin – 0–10 V -ohjauksen ansiosta ne voidaan helposti kytkeä esimerkiksi Loxone, Home Assistant ja muihin älykkäisiin järjestelmiin. |
Järjestelmän säätö ja ohjaus
RECUBOX®:n säätelyä ja ohjausta voidaan käsitellä monin tavoin riippuen käytetyistä tuulettimista ja tietyn asennuksen vaatimuksista.
Modulaarisen järjestelmän suuri etu on, että et ole sidottu yhteen tiettyyn ohjaukseen. Ohjaus voidaan suunnitella yksinkertaisesti vaatimattomiin sovelluksiin tai osaksi älykotia tai kehittynyttä ilmanvaihtojärjestelmää.
| AC-tuulettimet |
Yksinkertainen ja taloudellinen ohjaus vaatimattomiin sovelluksiin. AC-tuulettimille voit käyttää esimerkiksi ohjausta ajastinkellon kautta tyyliin 0/1 – päällä / pois. Tuulettimien toimintaa voidaan säätää myös triacsäätimillä. |
| EC-tuulettimet |
Moderni, taloudellinen ja erittäin hyvin hallittava ratkaisu. Jos käytät EC-tuulettimia, niiden suorituskykyä voidaan ohjata portaattomasti DC 0–10 V -signaalilla. EC-tuulettimien ohjaamiseen voit käyttää esimerkiksi RekupeX REX EC -ohjaintamme: REX EC – ohjain lämmöntalteenottosarjoille EC-tuulettimilla On myös mahdollista käyttää toista EC-ohjainta tai suoraa yhteyttä älykotiin, kuten Loxone tai Home Assistant. |
100% BY-PASS
RECUBOX® voidaan toimittaa myös versiona, jossa on 100% mekaaninen BY-PASS.
Tämä järjestelmä sulkee raikkaan ilman kulun siirtimen läpi hetkessä, ja samalla avaa ohituskanavan siirtimen taakse.
Etuna on, että jopa aktiivisella BY-PASSilla ilma pysyy saman suodattimen suodattamana kuin normaalin käytön aikana siirtimen läpi.
BY-PASS-version lopulliset mitat
Integroitu 100% BY-PASS sijaitsee siirtimen takana ja luo erillisen ohituskanavan raikkaan ilman syötölle.
Integroituja BY-PASS -versioita varten on siksi tarpeen ottaa huomioon RECUBOX®:n lopullisten mittojen kasvu. Yksikön syvyys kasvaa suunnilleen liitoslaipan mitalta ja konfiguraatiosta riippuen myös yksikön leveys voi kasvaa.
RECUBOX®:n, jossa on integroitu 100% BY-PASS, lopullinen koko riippuu aina valitusta tappien muunnelmasta, liitoslaippojen koosta, yksikön suunnasta ja erityisestä asennusvaatimuksesta.
BY-PASS ohjaus
BY-PASS-ohjaus hoidetaan DN14-akselin kautta, joka tuodaan ulos RECUBOX®:sta sen ulkoseinään.
Perusversiossa se on varustettu manuaalisella ohjauskahvalla, joka voidaan helposti korvata servomoottorilla. Tämä on ankkuroitu ruuvilla asennuslevyyn, joka on kiinnitetty neljällä metrisellä ruuvilla.
Mihin BY-PASSia käytetään?
BY-PASS RECUBOX®:ssa palvelee sitä, että ilma tietyissä tilanteissa voi ohittaa lämmöntalteenottosiirtimen siirtämättä lämpöä.
Sitä käytetään useimmiten kesällä: jos ulkona on yöllä viileämpää kuin sisällä talossa, lämmöntalteenotto avaa BY-PASSin ja viileä ulkoilma virtaa suoraan sisään lämpenemättä poistoilmasta. Tämän ansiosta voi tapahtua rakennuksen luonnollista yöjäähdytystä, ja suodatetulla ilmalla, mikä on tärkeää esim. allergikoille.
Toinen tärkeä käyttökohde on siirtimen suojaaminen jäätymiseltä. Erittäin alhaisissa ulkolämpötiloissa ohjausjärjestelmä voi tilapäisesti avata BY-PASSin, joka sulattaa siirtimen ja estää sen vaurioitumisen.
Yksinkertaisesti sanottuna: BY-PASS on lämmöntalteenottosiirtimen "ohitus", joka mahdollistaa älykkään hallinnan siitä, milloin lämpöä tulisi siirtää ja milloin ei.
RECUBOX®:n modulaarisen konseptin ansiosta voit valita juuri sen ohjaustason, jota projektisi tarvitsee – yksinkertaisesta päälle/pois-kytkennästä täysin integroituun ohjaukseen älykodissa.
Lisätiedot
- Takuun pituus
- 36 kuukautta
- EUROVENT-sertifikaatio:
- KYLLÄ (lämmönvaihdin)
- Takin materiaali
- PP-H
- Maksimaalinen differentiaalipaine imun ja pakokaasun välillä [Pa]:
- 800
- Suurin tehokkuus suorituksessa [m3/h]:
- 0–250
- Keskimääräinen [mm]
- 90:stä 125:een (valinnainen)
- Recuboxin mitat [mm]:
- 529 x 329 x 274
- Kuoren materiaalin vahvuus [mm]:
- 5
- AL-lämmönvaihtimen kuljettaman ilman lämpötila [°C]:
- -40 - +80
- Eristyksen vahvuus [mm]:
- 30 tai 50 mm
- Eristysmateriaalin lämmönjohtavuuskerroin [W/mK]:
- 0,036
- Vyjmutelný výměník
- NE
