RECUBOX® X-POOL HRV 450 – Ķīmiski izturīga attīrīšanas iekārta peldbaseiniem un agresīvai videi
Pilnībā plastmasas RECUBOX® versija
Ķīmiski izturīgs RECUBOX®, piemērots peldbaseiniem un ķīmiskajai rūpniecībai
Absolūta izturība pret hloru
Ražība no 0 līdz 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL ir augstas klases ķīmiski izturīga siltuma atgūšanas iekārta, kas paredzēta gaisa siltuma atgūšanai peldbaseinos, labsajūtas centros, saunās, laboratorijās un citās telpās ar augstu mitruma līmeni vai viegli agresīvu ķīmisku vielu klātbūtni.
Kāpēc izvēlēties RECUBOX® X-POOL
- Augsta ķīmiskā izturība baseinu un korozīvai videi
- Izturīga metināta konstrukcija bez skrūvēm, kniedēm un līmvielām
- Viegla tīrīšana un augsts higiēnas līmenis
- Vienkārša uzstādīšana un ērta apkope
- Liela konstrukcijas elastība un pieslēguma uzgaļu izvietojuma variācijas
- Ilgs kalpošanas laiks arī sarežģītos ekspluatācijas apstākļos
Konstrukcija un materiālu izpildījums
Viss iekārtas korpuss, atloki, filtru rāmji, turētāji un citi ārējie komponenti ir izgatavoti no augstas kvalitātes polipropilēna (PP). Konstrukcija ir veidota bez nevajadzīgām metāla detaļām, īpašu uzmanību pievēršot maksimālai izturībai sarežģītā vidē.
Iekārtas materiāls ir ļoti izturīgs pret:
- hloru un ozonu baseinu vidē,
- skābēm un sārmiem,
- šķīdinātājiem, spirtiem un gaistošajiem organiskajiem savienojumiem (GOS),
- sāls miglu un korozīvu mitrumu.
Konstrukcijā tiek izmantoti 100% metināti savienojumi. Tas nozīmē, ka nav līmētu savienojumu, nav pielīmētu blīvējumu un noplūdes risks ir minimāls. Visi svarīgākie blīvēšanas elementi ir mehāniski izpildīti un viegli nomaināmi.
Gludas higiēniskas sienas nodrošina vienkāršu tīrīšanu un apkopi. Iekārta ir izstrādāta tā, lai tai būtu ļoti zemas apkopes prasības un vienlaikus augsts higiēnas standarts.
Pateicoties izturīgajai konstrukcijai, augstajai kvalitātei un maksimālajai higiēnas drošībai, mūsu RECUBOX® iekārtas tiek izmantotas vairākos ČVUT projektos, tostarp unikālajā S.A.W.E.R. sistēmā, ko UCEEB izstrādā dzeramā ūdens iegūšanai no gaisa.
Siltummainis – RECUTECH EPOXY izpildījums
Iekārta ir aprīkota ar siltummaini epoksīda izpildījumā, kas piemērots darbam agresīvākā un korozīvā vidē.
- Korozijas izturība saskaņā ar ASTM B117, testēta sāls miglas kamerā (NaCl 5% / 35 °C) līdz pat 1 000 stundām
- Augsta izturība pret šķīdinātājiem – piemēram, trihloretilēnu un tetrahloretilēnu
- Tehniskie parametri atbilst alumīnija pretplūsmas siltummaiņiem bez epoksīda pārklājuma
Uzstādīšana un apkope
- Ventilatori nav iekļauti iekārtas komplektācijā – tie tiek uzstādīti tieši ventilācijas kanālā, tādējādi ietaupot vietu tehniskajā telpā.
- Ja nepieciešams, ventilatorus var ātri nomainīt, neiejaucoties pašā RECUBOX® iekārtā.
- Iekārta ir projektēta ar ērtu piekļuvi apkopei un vienkāršu servisu.
Labāka izvēle nekā pilnībā nerūsējošā tērauda siltuma atgūšana
Pateicoties polipropilēna īpašībām, RECUBOX® X-POOL noteiktos pielietojumos ir ļoti pievilcīga alternatīva pilnībā no nerūsējošā tērauda izgatavotiem risinājumiem. Agresīvā ķīmiskā vidē arī nerūsējošais tērauds laika gaitā var korodēt, savukārt augstas kvalitātes PP konstrukcija ilgtermiņā saglabā savu stabilitāti un hermētiskumu.
Ideāli piemērota
- Peldbaseiniem, ūdens atrakciju parkiem, labsajūtas centriem un saunām – vidēm ar hloru un augstu mitruma līmeni
- Laboratorijām un velkmes skapjiem – siltuma atgūšanai viegli agresīvā ķīmiskā vidē
- Ķīmiskajām ražotnēm un noliktavām, tostarp degvielas uzpildes stacijām
- Krāsošanas, galvanizācijas un attīrīšanas iekārtām ar korozīviem tvaikiem
- Lauksaimniecības ēkām – piemēram, videi ar amonjaku vai skābbarības gāzēm
- Ražošanas un tehnoloģiskajiem konteineriem korozīvā un mitrā vidē
Galvenās RECUBOX® iekārtu priekšrocības
 |
Vienkārša siltummaiņa izņemšana Siltummaini var ļoti viegli un ātri izņemt no iekārtas – praktiski ar vienu kustību. |
 |
Maksimāla higiēna Gan iekārta, gan siltummainis ir viegli pieejami, izņemami un rūpīgi tīrāmi. Siltummainim ir ILH Berlin higiēnas sertifikāts, un RECUBOX® materiāls ir piemērots arī prasīgiem higiēniskiem pielietojumiem. |
 |
Mehānisks blīvējums bez līmes Siltummainis tiek noblīvēts rievā bez līmes vai līmlentēm, kas laika gaitā var degradēties. Blīvējumu nepieciešamības gadījumā var viegli nomainīt. |
 |
Bez skrūvēm, kniedēm un līmes RECUBOX® ir izgatavots no viena materiāla, izmantojot karstā gaisa metināšanas tehnoloģiju. Rezultāts ir pilnīgi hermētiski savienojumi bez novecošanas izraisītas degradācijas. |
 |
Plašs izmēru diapazons Pateicoties plašajam izmēru klāstam, varam izstrādāt piemērotu RECUBOX® arī telpām ar ierobežotām uzstādīšanas iespējām. |
 |
Saderība ar RECUTECH siltummaiņiem RECUBOX® X-POOL iekārtas ir paredzētas visam RECUTECH EPOXY siltummaiņu klāstam, ko sertificējis EUROVENT. |
 |
Plašs veiktspējas diapazons RECUBOX® iekārtas aptver plašu pielietojuma spektru – no mazākām instalācijām līdz lielām tehnoloģiskām iekārtām. |
 |
Maksimāla elastība Ieplūdes un izplūdes pieslēgumu izvietojumu var konfigurēt ļoti plašā variantu diapazonā atbilstoši konkrētajam pielietojumam. |
 |
Spoguļizpildījums Visi varianti ir pieejami arī spoguļizpildījumā. Kondensāta novadīšana ir izveidota ar 1/2" vītņotu pieslēgumu divās pozīcijās. |
Papildu praktiskās priekšrocības
Vienkārša uzstādīšana pateicoties sagatavotajiem montāžas caurumiem vītņstieņiem.
Liela laukuma filtri ļauj izmantot dažādus filtrējošos materiālus. Standarta izpildījumā iekārta ir aprīkota ar M5 klases filtrējošo materiālu.
By-pass ir pieejams kā atsevišķs apvades elements vai integrētā versijā ar servopiedziņas vadības iespēju.
Spiediena zuduma grafiks
Spiediena zuduma PD [Pa] atkarība no gaisa tilpuma plūsmas AV [m³/h] – siltummainis REK+27-400-22 EPOXY
Parametri vidējam ziemas periodam Čehijas Republikā
Iekštelpu un āra gaisa plūsmas attiecība 1:1, āra gaisa temperatūra 1 °C un relatīvais mitrums 78 %, iekštelpu gaisa temperatūra 25 °C un relatīvais mitrums 28 %. Rezultāti iegūti, izmantojot Eiropas organizācijas Eurovent sertificētu aprēķinu programmatūru.
Efektivitātes grafiks
Efektivitātes EFF [%] atkarība no gaisa tilpuma plūsmas AV [m³/h] – siltummainis REK+27-400-22 EPOXY
Parametri vidējam ziemas periodam Čehijas Republikā
Iekštelpu un āra gaisa plūsmas attiecība 1:1, āra gaisa temperatūra 1 °C un relatīvais mitrums 78 %, iekštelpu gaisa temperatūra 25 °C un relatīvais mitrums 28 %. Rezultāti iegūti, izmantojot Eiropas organizācijas Eurovent sertificētu aprēķinu programmatūru.

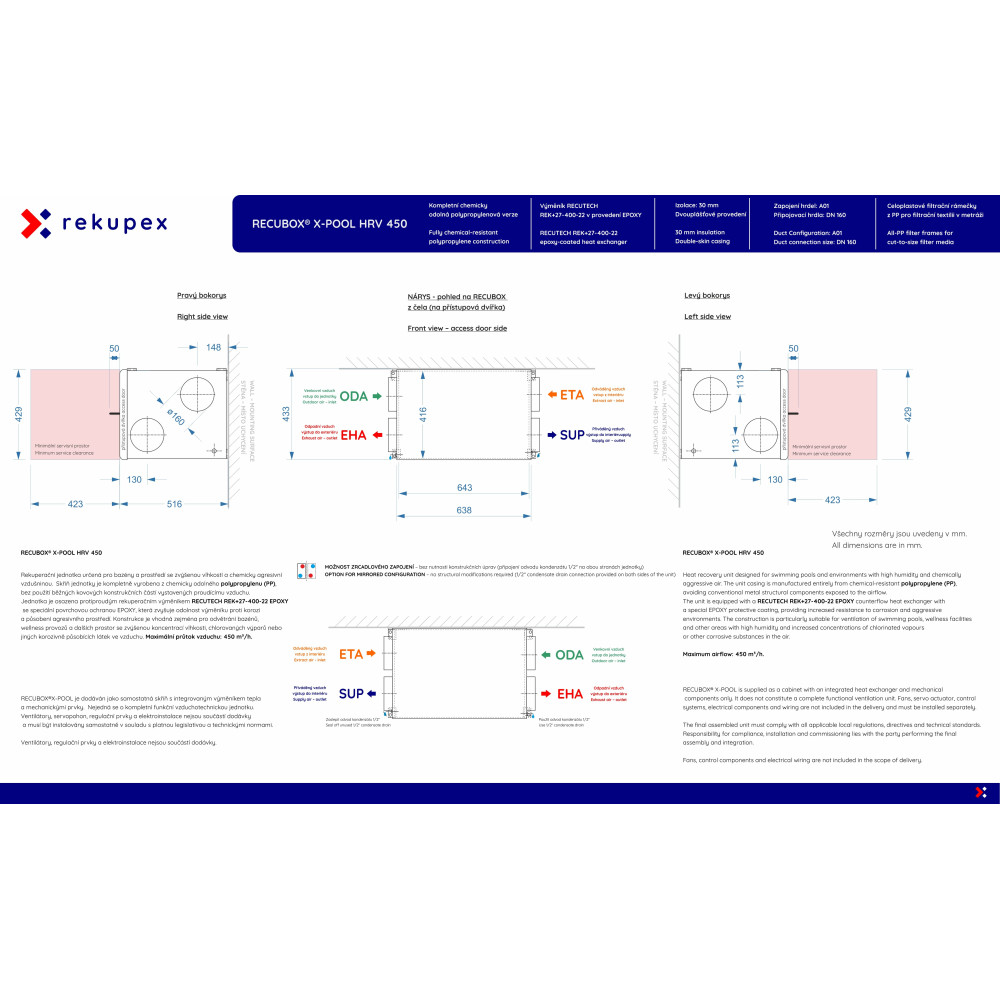

RECUBOX® tehniskais rasējums
Zemāk atradīsiet RECUBOX® X-POOL HRV 450 A01 OPEN iekārtas tehnisko rasējumu, tostarp pamatizmērus un konstrukcijas izpildījumu. Noklikšķiniet uz priekšskatījuma, lai apskatītu rasējumu pilnā izšķirtspējā.
Noklikšķiniet uz priekšskatījuma, lai apskatītu rasējumu pilnā izšķirtspējā.
Pieslēguma uzgaļu izvietojuma varianti
Izvēle tiek veikta pasūtīšanas procesā.
RECUBOX® skats no priekšpuses ar atvērtām durvīm.
Norādītie izmēri ietver pilnu divsienu konstrukciju un 30 mm biezu siltumizolāciju. Ja iekārtas galīgie izmēri būtiski mainīsies, piemēram, lielāku pieslēguma uzgaļu vai citas tehniskas modifikācijas dēļ, pēc pasūtījuma veikšanas mēs jūs par to iepriekš informēsim.
 |
A01 Siltummainis uz platās vannas, 4 sānu pieslēguma uzgaļi Izmēri: 638 (A) × 433 (B) × 516 (C) mm – platums × augstums × dziļums Rasējumā parādīts gan standarta, gan spoguļizpildījums. |
 |
B01 Siltummainis uz šaurās vannas, 4 sānu pieslēguma uzgaļi Izmēri: 638 (B) × 433 (A) × 516 (C) mm – augstums × platums × dziļums Rasējumā parādīts gan standarta, gan spoguļizpildījums. |
 |
A02 Siltummainis uz platās vannas, 2 pieslēguma uzgaļi uz augšu un 2 sānu pieslēguma uzgaļi Izmēri: 638 (A) × 433 (B) × 516 (C) mm – platums × augstums × dziļums Rasējumā parādīts gan standarta, gan spoguļizpildījums. |
 |
B02 Siltummainis uz šaurās vannas, 2 pieslēguma uzgaļi uz augšu un 2 sānu pieslēguma uzgaļi Izmēri: 638 (B) × 433 (A) × 516 (C) mm – augstums × platums × dziļums Rasējumā parādīts gan standarta, gan spoguļizpildījums. |
Datu lapa
- Materiāls
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darba temperatūra [°C]
- -20 .. +80
- Izcelsmes valsts
- CZ
- Nav korozijas riska: Šis ventilators nesaskaras ne ar hloru, ne ar baseina mitrumu, jo tas darbojas tikai ar āra gaisu.
- Izvēle: Šai pozīcijai pietiek ar standarta kvalitatīvu kanāla ventilatoru bez nepieciešamības pēc īpašas ķīmiskās izturības.
- Filtrācijas barjera: Gaiss no baseina vispirms iziet caur filtrējošu tekstilu, kas mehāniski aiztur aerosolu (mikroskopiskus ūdens pilienus ar koncentrētu hloru).
- Kondensācijas attīrīšana: Rekuperācijas siltummainī gaiss atdziest un mitrums kondensējas. Šis ūdens piesaista gāzveida hloru un droši novada to kanalizācijā.
- Rezultāts: Ventilators, kas novietots tikai aiz RECUBOX, darbojas ar būtiski „attīrītāku” gaisu, kas aizsargā tā motoru un gultņus.
Kādus ventilatorus izvēlēties baseina ventilācijai?
Ventilatoru izvēle baseina telpām ir kritiska augstā mitruma un agresīvā hlora klātbūtnes dēļ. Tomēr, izmantojot RECUBOX® X-POOL iekārtu, pateicoties tās konstrukcijai, prasības ventilatoru izturībai būtiski mainās jūsu labā.
1. Ventilators gaisa pieplūdei (svaigs gaiss)
Šajā sistēmas daļā situācija ir visvienkāršākā. Pieplūdes ventilators iesūc tīru āra gaisu un virza to caur rekuperatoru uz baseina halli.
2. Ventilators gaisa nosūcei (izplūdes gaiss)
Pateicoties unikālajai integrācijai ar RECUBOX® X-POOL iekārtu, nosūces ventilators ir aizsargāts tādā veidā, kas būtiski pagarina tā kalpošanas laiku:
Ieteikumi uzstādīšanai un apkopei
Galvenais noteikums: RECUBOX® kā zemākais sistēmas punkts
Lai sistēma darbotos pareizi, RECUBOX® iekārtai jābūt uzstādītai zemākajā punktā ventilācijas trasē. Tikai tā kanālu sistēma spēj dabiski novadīt visu agresīvo kondensātu ar hloru uz iekārtu un pēc tam kanalizācijā. Tādējādi tiek novērsta mitruma uzkrāšanās ventilatoru tuvumā vai kritiskajās kanālu savienojumu vietās.
| Kanālu materiāls | Nosūces atzarojumam iesakām izmantot tikai plastmasas (PVC/PP) vai nerūsējošā tērauda kanālus. Alumīnija kanāli ātri korodē. |
| Ventilatora tips | Iesakām izvēlēties ventilatorus pilnībā plastmasas izpildījumā ar aizsardzības klasi vismaz IP44. |
| Filtru apkope | Regulāra filtrējošā tekstila pārbaude baseinos ir būtiska, lai saglabātu siltummaiņa tīrību un ventilatora aizsardzību. |
Mūsu profesionālais skatījums: RECUBOX® X-POOL izturīgās konstrukcijas un pareizi izvēlētu plastmasas ventilatoru kombinācija ir tehniski tīrākais risinājums mūsdienu baseiniem. Šī konfigurācija samazina izmaksas, jo novērš nepieciešamību pēc ārkārtīgi dārgiem rūpnieciskiem ventilatoriem ķīmiskajai rūpniecībai.
Piezīme: Iepriekš minētā informācija ir ražotāja ieteiktā tehniskā prakse komponentu kalpošanas laika pagarināšanai. Galīgajai ventilatoru izvēlei vienmēr jāatbilst ventilācijas projektam un sagaidāmajai ķīmisko vielu koncentrācijai konkrētajā objektā.
Kādus gaisa vadus izvēlēties baseina ventilācijai?
Ventilācijas kanālu materiāla izvēle baseinam ir tikpat svarīga kā pati siltuma atgūšanas sistēma. Agresīva vide ar hlora klātbūtni kombinācijā ar augstu mitrumu var dažos mēnešos iznīcināt nepareizi izvēlētus kanālus.
Kāpēc izvairīties no alumīnija un lētām “flexi” šļūtenēm?
Parasti izmantotās elastīgās alumīnija šļūtenes (tā sauktās Alu-flexi, Sono-flexi) baseinu hallēm ir pilnīgi nepiemērotas. Hlora izgarojumi izraisa ātru alumīnija oksidēšanos, kas izpaužas kā balta pulvera veidošanās un pēc tam kanāla sienas perforācija.
Uzmanību noplūdēm: Tiklīdz kanālos rodas korozija, sistēma zaudē spiediena līdzsvaru, palielinās mitrums ēkas konstrukcijā un ap noplūdušajiem kanāliem pastāv pelējuma veidošanās risks.
Ieteicamie materiāli RECUBOX® X-POOL
Lai nodrošinātu ilgtermiņā uzticamu baseina ventilācijas darbību, iesakām izmantot materiālus, kas dabiski ir izturīgi pret koroziju:
| Plastmasas kanāli (PVC / PP) | Ideāla izvēle baseiniem. Gludi plastmasas kanāli ir 100% izturīgi pret hloru un mitrumu, un tiem ir minimāli spiediena zudumi. |
| Nerūsējošā tērauda kanāli | Premium risinājums ar īpaši augstu mehānisko izturību. Piemērots dizaina redzamajiem kanāliem halles interjerā. |
| Izolēti EPE kanāli | Lieliski piemēroti maršrutiem caur neapsildāmām telpām. Putu polietilēns neuzsūc mitrumu un ir ķīmiski inertisks. |
Svarīgi: slīpums un kondensāta novadīšana
Gravitācija strādā jūsu labā:
Visiem horizontālajiem kanālu posmiem jābūt ieklātiem ar slīpumu virzienā uz RECUBOX® iekārtu (minimālais slīpums 1–2%). Tā kā RECUBOX® ir novietots zemākajā punktā, viss kondensāts, kas satur hlora savienojumus, nepārtraukti ieplūst siltummainī un no turienes tieši notekā. Tādējādi jūs novērsīsiet “kabatu” veidošanos ar stāvošu ūdeni kanālos.
Praktisks padoms: Ja noteiktās vietās jāizmanto elastīgi kanāli (piemēram, pieslēgumu savienošanai), izvēlieties tikai plastmasas elastīgās šļūtenes vai šļūtenes ar ķīmiski izturīgu iekšējo slāni. Tādā veidā jūs izvairīsieties no dārgiem remontiem piekaramajos griestos nākotnē.
Piezīme: Pareiza kanālu materiāla izvēle ir būtiska, lai saglabātu 12 gadu garantiju RECUBOX® iekārtas korpusa hermētiskumam. Nepiemēroti kanāli var negatīvi ietekmēt visas sistēmas higiēnu.
