RECUBOX® X-POOL HRV 450 – Kemijski otporna jedinica za regeneraciju za bazene i agresivne okoline
Potpuno plastična verzija RECUBOX®-a
Kemijski otporan RECUBOX® prikladan za bazene i kemijsku industriju
Apsolutna otpornost na klor
Performanse od 0 - 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL je vrhunska kemijski otporna jedinica za povrat topline, projektirana za povrat topline iz zraka u bazenima, wellness centrima, saunama, laboratorijima i drugim prostorima s visokom vlagom ili prisutnošću blago agresivnih kemijskih tvari.
Zašto odabrati RECUBOX® X-POOL
- Visoka kemijska otpornost za bazenska i korozivna okruženja
- Robusna zavarena konstrukcija bez vijaka, zakovica i ljepila
- Jednostavno čišćenje i visok higijenski standard
- Jednostavna ugradnja i lako održavanje
- Velika fleksibilnost izvedbe i položaja priključnih grla
- Dug vijek trajanja i u zahtjevnim radnim uvjetima
Konstrukcija i materijalna izvedba
Cijelo kućište jedinice, prirubnice, okviri filtara, nosači i ostale vanjske komponente izrađeni su od visokokvalitetnog polipropilena (PP). Konstrukcija je projektirana bez nepotrebnih metalnih dijelova, s naglaskom na maksimalnu otpornost u zahtjevnim okruženjima.
Materijal jedinice vrlo je otporan na:
- klor i ozon u bazenskim prostorima,
- kiseline i lužine,
- otapala, alkohole i hlapive organske spojeve (VOC),
- slanu maglu i korozivnu vlagu.
Konstrukcija koristi 100% zavarene spojeve. To znači bez lijepljenih spojeva, bez nalijepljenih brtvi i uz minimalan rizik od propuštanja. Svi važni brtveni elementi izvedeni su mehanički i jednostavno su zamjenjivi.
Glatke higijenske stijenke omogućuju jednostavno čišćenje i održavanje. Jedinica je projektirana za vrlo niske zahtjeve održavanja uz istodobno visok higijenski standard.
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i maksimalnoj higijenskoj sigurnosti, naše RECUBOX® jedinice dio su niza projekata ČVUT-a, uključujući jedinstveni sustav S.A.W.E.R., koji UCEEB razvija za dobivanje pitke vode iz zraka.
Izmjenjivač topline – RECUTECH EPOXY izvedba
Jedinica je opremljena izmjenjivačem topline u epoksidnoj izvedbi, prikladnim za rad u agresivnijim i korozivnim okruženjima.
- Otpornost na koroziju prema ASTM B117, ispitana u komori sa slanom maglom (NaCl 5 % / 35 °C) do 1.000 sati
- Visoka otpornost na otapala – primjerice trikloretilen i tetrakloretilen
- Tehnički parametri usporedivi s aluminijskim protustrujnim izmjenjivačima bez epoksidnog premaza
Ugradnja i održavanje
- Ventilatori nisu dio jedinice – ugrađuju se izravno u ventilacijski kanal, čime se štedi prostor u tehničkoj prostoriji.
- Po potrebi se ventilatori mogu brzo zamijeniti bez zahvata u samu RECUBOX® jedinicu.
- Jedinica je projektirana za jednostavan servisni pristup i lako održavanje.
Bolji izbor od rekuperacije u potpunosti od nehrđajućeg čelika
Zahvaljujući svojstvima polipropilena, RECUBOX® X-POOL u određenim je primjenama vrlo atraktivna alternativa rješenjima izrađenima u potpunosti od nehrđajućeg čelika. U agresivnom kemijskom okruženju čak i nehrđajući čelik s vremenom može korodirati, dok visokokvalitetna PP konstrukcija dugoročno zadržava svoju stabilnost i nepropusnost.
Savršen izbor za
- Bazene, aquaparkove, wellness centre i saune – okruženja s klorom i visokom vlagom
- Laboratorije i digestore – povrat topline u blago agresivnim kemijskim okruženjima
- Kemijska postrojenja i skladišne prostore, uključujući benzinske postaje
- Lakirnice, galvanizacijska postrojenja i postrojenja za čišćenje s korozivnim parama
- Poljoprivredne objekte – primjerice okruženja s amonijakom ili plinovima iz silaže
- Proizvodne i tehnološke kontejnere u korozivnom i vlažnom okruženju
Glavne prednosti RECUBOX® jedinica
 |
Jednostavno vađenje izmjenjivača Izmjenjivač se iz jedinice može izvaditi vrlo jednostavno i brzo, doslovno jednim pokretom. |
 |
Maksimalna higijena I jedinica i izmjenjivač lako su dostupni, mogu se jednostavno izvaditi i temeljito očistiti. Izmjenjivač posjeduje higijenski certifikat ILH Berlin, a materijal RECUBOX® prikladan je i za zahtjevne higijenske primjene. |
 |
Mehaničko brtvljenje bez ljepila Izmjenjivač je zabrtvljen u utoru bez uporabe ljepila ili ljepljivih traka koje s vremenom mogu degradirati. Brtva se po potrebi može jednostavno zamijeniti. |
 |
Bez vijaka, zakovica i ljepila RECUBOX® je izrađen od jednog materijala tehnologijom zavarivanja vrućim plinom. Rezultat su potpuno nepropusni spojevi bez degradacije uzrokovane starenjem. |
 |
Širok raspon veličina Zahvaljujući širokom izboru veličina možemo projektirati odgovarajući RECUBOX® i za prostore s ograničenim mogućnostima ugradnje. |
 |
Kompatibilnost s RECUTECH izmjenjivačima RECUBOX® X-POOL jedinice projektirane su za cijeli raspon RECUTECH izmjenjivača u EPOXY izvedbi certificiranih od strane EUROVENT-a. |
 |
Širok raspon učinka RECUBOX® jedinice pokrivaju širok spektar primjena, od manjih instalacija do velikih tehnoloških postrojenja. |
 |
Maksimalna fleksibilnost Položaj ulaznih i izlaznih priključnih grla može se konfigurirati u vrlo širokom rasponu varijanti ovisno o konkretnoj primjeni. |
 |
Zrcalna izvedba Sve su varijante dostupne i u zrcalnoj izvedbi. Odvod kondenzata izveden je s navojnim priključkom 1/2" i predviđen je u dva položaja. |
Dodatne praktične prednosti
Jednostavna ugradnja zahvaljujući pripremljenim montažnim otvorima za navojne šipke.
Filtri velike površine omogućuju uporabu različitih filtarskih medija. U osnovnoj izvedbi jedinica je opremljena filtarskim medijem klase M5.
By-pass je dostupan kao zaseban premosni element ili u integriranoj izvedbi s mogućnošću upravljanja servomotorom.
Graf pada tlaka
Ovisnost pada tlaka PD [Pa] o volumnom protoku AV [m³/h] – izmjenjivač REK+27-400-22 EPOXY
Parametri za prosječno zimsko razdoblje u Češkoj Republici
Omjer unutarnjeg i vanjskog zraka 1:1, temperatura vanjskog zraka 1 °C i relativna vlažnost 78 %, temperatura unutarnjeg zraka 25 °C i relativna vlažnost 28 %. Rezultati potječu iz proračunskog softvera certificiranog od strane europske organizacije Eurovent.
Graf učinkovitosti
Ovisnost učinkovitosti EFF [%] o volumnom protoku AV [m³/h] – izmjenjivač REK+27-400-22 EPOXY
Parametri za prosječno zimsko razdoblje u Češkoj Republici
Omjer unutarnjeg i vanjskog zraka 1:1, temperatura vanjskog zraka 1 °C i relativna vlažnost 78 %, temperatura unutarnjeg zraka 25 °C i relativna vlažnost 28 %. Rezultati potječu iz proračunskog softvera certificiranog od strane europske organizacije Eurovent.

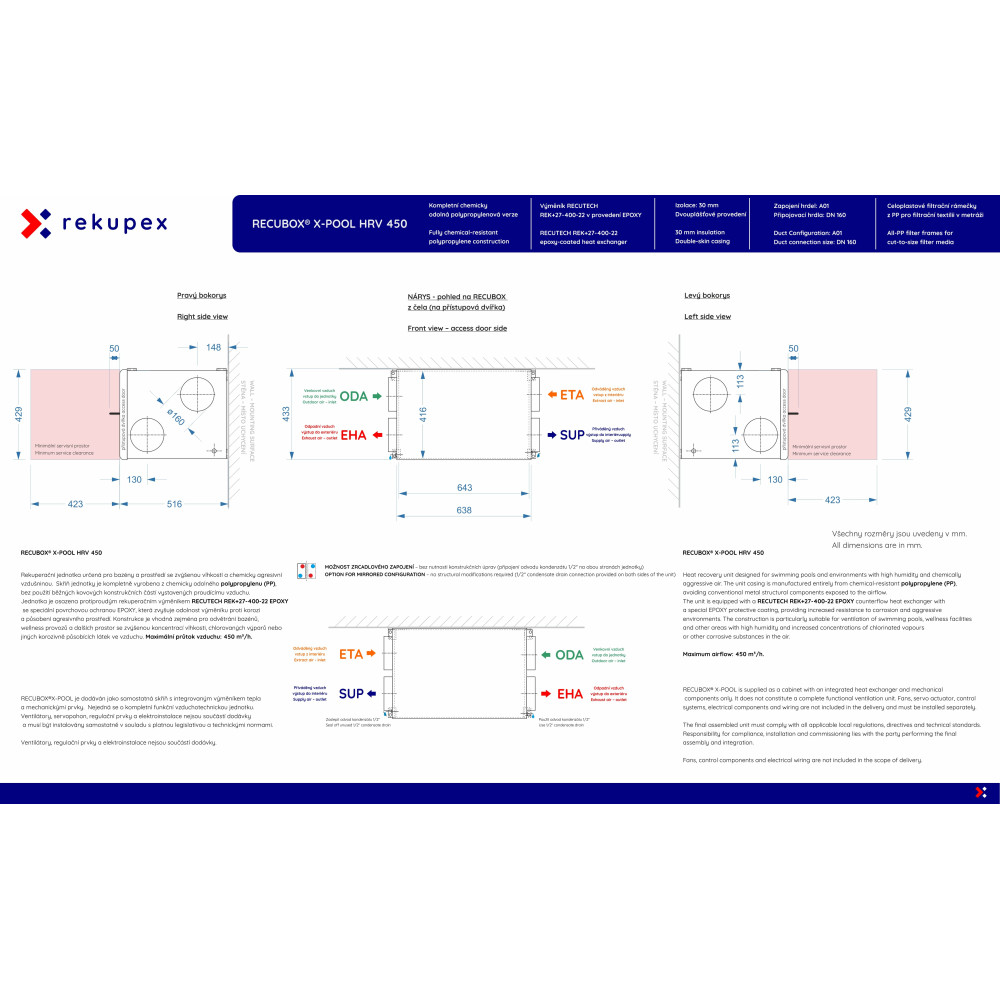

Tehnički crtež RECUBOX® jedinice
U nastavku se nalazi tehnički crtež jedinice RECUBOX® X-POOL HRV 450 A01 OPEN, uključujući osnovne dimenzije i konstrukcijsku izvedbu. Kliknite na preglednu sliku kako biste otvorili crtež u punoj rezoluciji.
Kliknite na pregled kako biste prikazali crtež u punoj rezoluciji.
Varijante položaja priključnih grla
Odabir se vrši tijekom postupka narudžbe.
Pogled sprijeda na RECUBOX® s otvorenim vratima.
Navedene dimenzije uključuju kompletnu dvostruku stijenku i toplinsku izolaciju debljine 30 mm. Ako se konačne dimenzije jedinice znatno promijene, primjerice zbog većih priključnih grla ili druge tehničke izmjene, o tome ćemo vas unaprijed obavijestiti nakon narudžbe.
 |
A01 Izmjenjivač na širokoj posudi, 4 bočna priključna grla Dimenzije: 638 (A) × 433 (B) × 516 (C) mm – širina × visina × dubina Crtež prikazuje standardnu i zrcalnu izvedbu. |
 |
B01 Izmjenjivač na uskoj posudi, 4 bočna priključna grla Dimenzije: 638 (B) × 433 (A) × 516 (C) mm – visina × širina × dubina Crtež prikazuje standardnu i zrcalnu izvedbu. |
 |
A02 Izmjenjivač na širokoj posudi, 2 priključna grla prema gore i 2 bočna priključna grla Dimenzije: 638 (A) × 433 (B) × 516 (C) mm – širina × visina × dubina Crtež prikazuje standardnu i zrcalnu izvedbu. |
 |
B02 Izmjenjivač na uskoj posudi, 2 priključna grla prema gore i 2 bočna priključna grla Dimenzije: 638 (B) × 433 (A) × 516 (C) mm – visina × širina × dubina Crtež prikazuje standardnu i zrcalnu izvedbu. |
Podaci
- Materijal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Radna temperatura [°C]
- -20 .. +80
- Zemlja podrijetla
- CZ
- Nulti rizik od korozije: Ovaj ventilator ne dolazi u dodir s klorom ni vlagom iz bazena jer radi isključivo s vanjskim zrakom.
- Odabir: Za ovu poziciju dovoljan je standardni kvalitetni kanalni ventilator bez potrebe za posebnom kemijskom otpornošću.
- Filtarska barijera: Zrak iz bazena prvo prolazi kroz filtarsku tkaninu, koja mehanički zadržava aerosol (mikrokapljice vode s koncentriranim klorom).
- Kondenzacijsko pročišćavanje: U rekuperacijskom izmjenjivaču zrak se hladi i vlaga kondenzira. Ta voda veže plinoviti klor i sigurno ga odvodi u odvod.
- Rezultat: Ventilator smješten tek iza RECUBOX-a radi sa značajno „pročišćenim” zrakom, što štiti njegov motor i ležajeve.
Koje ventilatore odabrati za ventilaciju bazena?
Odabir ventilatora za bazenske prostore kritičan je zbog visoke vlage i prisutnosti agresivnog klora. Međutim, pri korištenju jedinice RECUBOX® X-POOL, zahvaljujući njezinoj konstrukciji, zahtjevi za otpornošću ventilatora značajno se mijenjaju u vašu korist.
1. Ventilator za dovod zraka (svježi zrak)
U ovom dijelu sustava situacija je najjednostavnija. Dovodni ventilator usisava čist vanjski zrak i potiskuje ga kroz rekuperator u bazensku halu.
2. Ventilator za odvod zraka (otpadni zrak)
Zahvaljujući jedinstvenoj integraciji s jedinicom RECUBOX® X-POOL, odsisni ventilator je zaštićen na način koji značajno produljuje njegov vijek trajanja:
Preporuke za instalaciju i održavanje
Ključno pravilo: RECUBOX® kao najniža točka sustava
Za ispravan rad jedinica RECUBOX® mora biti ugrađena na najnižoj točki ventilacijskog sustava. Samo tako cjevovod može prirodno odvoditi sav agresivni kondenzat s klorom prema jedinici, a zatim u odvod. Time se sprječava nakupljanje vlage kod ventilatora ili u kritičnim spojevima kanala.
| Materijal kanala | Za odsisnu granu preporučujemo isključivo plastične (PVC/PP) ili nehrđajuće kanale. Aluminijski kanali podliježu brzoj koroziji. |
| Vrsta ventilatora | Preporučujemo odabir ventilatora u potpuno plastičnoj izvedbi sa zaštitom najmanje IP44. |
| Održavanje filtera | Redovita kontrola filtarske tkanine kod bazena ključna je za očuvanje čistoće izmjenjivača i zaštite ventilatora. |
Naš stručni pogled: Kombinacija otporne konstrukcije RECUBOX® X-POOL i prikladno odabranih plastičnih ventilatora predstavlja tehnički najčišće rješenje za moderne bazene. Ova konfiguracija štedi troškove jer eliminira potrebu za izuzetno skupim industrijskim ventilatorima za kemijsku industriju.
Napomena: Gore navedene informacije predstavljaju preporučenu tehničku praksu proizvođača za produljenje vijeka trajanja komponenti. Konačan odabir ventilatora uvijek treba odgovarati projektu ventilacije i očekivanoj koncentraciji kemijskih tvari u konkretnom sustavu.
Koji kanal odabrati za ventilaciju bazena?
Odabir materijala ventilacijskog razvoda kod bazena jednako je važan kao i sama rekuperacija. Agresivno okruženje s prisutnošću klora u kombinaciji s visokom vlagom može uništiti neodgovarajuće odabrane kanale u roku od nekoliko mjeseci.
Zašto izbjegavati aluminij i jeftine „flexi” cijevi?
Uobičajeno korištene aluminijske fleksibilne cijevi (tzv. Alu-flexi, Sono-flexi) potpuno su neprikladne za bazenske hale. Isparenja klora uzrokuju brzu oksidaciju aluminija, koja se očituje pojavom bijelog praha i naknadnim probijanjem stijenke cijevi.
Pazite na propuštanja: Čim dođe do korozije cjevovoda, sustav gubi ravnotežu tlaka, povećava se vlaga u konstrukciji objekta i prijeti pojava plijesni oko nepropusnih dijelova razvoda.
Preporučeni materijali za RECUBOX® X-POOL
Za dugoročno pouzdan rad bazenske rekuperacije preporučujemo korištenje materijala koji su prirodno otporni na koroziju:
| Plastični kanali (PVC / PP) | Idealan izbor za bazene. Glatki plastični kanali 100% su otporni na klor i vlagu te imaju minimalne gubitke tlaka. |
| Nehrđajući čelični kanali | Premium rješenje s iznimnom mehaničkom otpornošću. Prikladno za dizajnerske vidljive razvode u unutrašnjosti hale. |
| Izolirani EPE kanali | Izvrsni za trase koje prolaze kroz negrijane prostore. Pjenasti polietilen ne upija vlagu i kemijski je inertan. |
Važno: Pad i odvod kondenzata
Gravitacija radi za vas:
Sve vodoravne trase kanala moraju biti postavljene s padom prema jedinici RECUBOX® (minimalni nagib 1–2 %). Budući da se RECUBOX® nalazi u najnižoj točki, sav kondenzat koji sadrži spojeve klora neprekidno otječe u izmjenjivač, a odatle izravno u odvod. Time se sprječava stvaranje „džepova” sa stajaćom vodom u kanalima.
Praktičan savjet: Ako na nekim mjestima morate koristiti fleksibilne kanale (npr. za spajanje priključaka), birajte isključivo plastične fleksibilne cijevi ili cijevi s unutarnjim slojem otpornim na kemikalije. Tako ćete izbjeći buduće skupe popravke u spuštenim stropovima.
Napomena: Pravilan odabir materijala kanala ključan je za očuvanje 12-godišnjeg jamstva na nepropusnost kućišta jedinice RECUBOX®. Neodgovarajući kanali mogu negativno utjecati na higijenu cijelog sustava.
