RECUBOX® X-POOL HRV 450 – Vegyileg ellenálló szennyvíztisztító egység úszómedencékhez és agresszív környezetekhez
A RECUBOX® teljes egészében műanyag változata
Vegyileg ellenálló RECUBOX®, alkalmas úszómedencékhez és vegyiparhoz
Abszolút klórállóság
Teljesítmény 0 - 450 m3/h között.
RECUBOX® X-POOL
A RECUBOX® X-POOL egy prémium kategóriás, vegyszerálló hővisszanyerő egység, amelyet uszodák és medenceterek légtechnikai hővisszanyerésére, wellnessközpontokba, szaunákba, laboratóriumokba és egyéb magas páratartalmú vagy enyhén agresszív vegyi anyagoknak kitett helyiségekbe terveztek.
Miért érdemes a RECUBOX® X-POOL-t választani?
- Kiváló vegyszerállóság medencés és korrozív környezetben
- Robusztus hegesztett szerkezet csavarok, szegecsek és ragasztók nélkül
- Könnyű tisztítás és magas higiéniai színvonal
- Egyszerű telepítés és könnyű szervizelhetőség
- Nagyfokú kivitelezési variálhatóság és rugalmas csatlakozócsonk-elhelyezés
- Hosszú élettartam még igényes üzemi körülmények között is
Szerkezeti és anyagkialakítás
Az egység teljes burkolata, a karimák, a szűrőkeretek, a tartók és egyéb külső alkatrészek kiváló minőségű polipropilénből (PP) készülnek. A szerkezetet felesleges fémalkatrészek nélkül tervezték, különös hangsúlyt fektetve a nagyfokú ellenállóságra az igénybevett környezetekben.
Az egység anyaga nagyfokú ellenállást biztosít a következőkkel szemben:
- klór és ózon medencés alkalmazásokban,
- savak és lúgok,
- oldószerek, alkoholok és illékony szerves vegyületek (VOC),
- sóköd és korrozív nedvesség.
A szerkezet 100%-ban hegesztett kötéseket alkalmaz. Ez azt jelenti, hogy nincsenek ragasztott kötések, nincsenek felragasztott tömítések, és minimális a szivárgás veszélye. Minden fontos tömítőelem mechanikus kialakítású és könnyen cserélhető.
A sima, higiénikus belső felületek egyszerű tisztítást és karbantartást tesznek lehetővé. Az egységet alacsony szervizigény és magas higiéniai színvonal biztosítására tervezték.
Robusztus felépítésüknek, magas minőségüknek és kiváló higiéniai tulajdonságaiknak köszönhetően RECUBOX® egységeink számos ČVUT projektben megtalálhatók, beleértve az egyedülálló S.A.W.E.R. rendszert is, amelyet az UCEEB fejleszt ivóvíz levegőből történő előállítására.
Hőcserélő – RECUTECH EPOXY kivitel
Az egység epoxi bevonatú hőcserélővel van felszerelve, amely agresszívebb és korrozív környezetben történő üzemeltetésre is alkalmas.
- Korrózióállóság az ASTM B117 szerint, sópermetkamrában tesztelve (NaCl 5% / 35 °C) akár 1000 órán keresztül
- Nagyfokú oldószerállóság – például triklór-etilénnel és tetraklór-etilénnel szemben
- Műszaki paraméterek, amelyek megfelelnek az epoxi felületkezelés nélküli alumínium ellenáramú hőcserélők paramétereinek
Telepítés és karbantartás
- A ventilátorok nem részei az egységnek – közvetlenül a légtechnikai csővezetékbe építhetők, így helyet takarítanak meg a gépészeti helyiségben.
- Szükség esetén a ventilátorok gyorsan cserélhetők a RECUBOX® egység megbontása nélkül.
- Az egységet könnyű szervizhozzáférésre és egyszerű karbantartásra tervezték.
Jobb választás, mint a teljesen rozsdamentes acélból készült hővisszanyerő rendszer
A polipropilén tulajdonságainak köszönhetően a RECUBOX® X-POOL bizonyos alkalmazásokban rendkívül vonzó alternatívát jelent a teljesen rozsdamentes acélból készült megoldásokkal szemben. Agresszív kémiai környezetben idővel még a rozsdamentes acél is korrodálódhat, míg a kiváló minőségű PP konstrukció hosszú távon megőrzi stabilitását és tömítettségét.
Tökéletes választás a következő alkalmazásokhoz
- Uszodák, aquaparkok, wellnessközpontok és szaunák – klóros és magas páratartalmú környezet
- Laboratóriumok és elszívófülkék – hővisszanyerés enyhén agresszív kémiai környezetben
- Vegyipari üzemek és tárolóhelyiségek, beleértve a töltőállomásokat
- Festőüzemek, galvanizáló üzemek és tisztítóüzemek korrozív gőzökkel
- Mezőgazdasági létesítmények – például ammóniát vagy silógázokat tartalmazó környezet
- Gyártó- és technológiai konténerek korrozív és nedves környezetben
A RECUBOX® egységek fő előnyei
 |
A hőcserélő könnyű eltávolítása A hőcserélő nagyon egyszerűen és gyorsan, gyakorlatilag egyetlen mozdulattal kivehető az egységből. |
 |
Maximális higiénia Mind az egység, mind a hőcserélő könnyen hozzáférhető, eltávolítható és alaposan tisztítható. A hőcserélő ILH Berlin higiéniai tanúsítvánnyal rendelkezik, a RECUBOX® anyaga pedig igényes higiéniai alkalmazásokhoz is alkalmas. |
 |
Mechanikus tömítés ragasztók nélkül A hőcserélő egy horonyban tömített, ragasztók vagy ragasztószalagok nélkül, amelyek idővel elöregedhetnek. A tömítés szükség esetén könnyen cserélhető. |
 |
Csavarok, szegecsek és ragasztók nélkül A RECUBOX® egyetlen anyagból készül forrógázos hegesztési technológiával. Az eredmény teljesen tömített kötések, amelyek nem romlanak az öregedés következtében. |
 |
Méretek széles választéka A széles méretválasztéknak köszönhetően korlátozott beépítési lehetőségekkel rendelkező terekhez is megfelelő RECUBOX® egységet tudunk tervezni. |
 |
Kompatibilitás a RECUTECH hőcserélőkkel A RECUBOX® X-POOL egységeket a teljes, EUROVENT által tanúsított, EPOXY kivitelű RECUTECH hőcserélő-sorozathoz tervezték. |
 |
Széles teljesítménytartomány A RECUBOX® egységek az alkalmazások széles körét lefedik a kisebb telepítésektől a nagy technológiai üzemekig. |
 |
Maximális variálhatóság A be- és kimeneti csatlakozócsonkok elhelyezése az adott alkalmazásnak megfelelően rendkívül sokféleképpen konfigurálható. |
 |
Tükrös kivitel Minden változat tükrös kivitelben is elérhető. A kondenzvíz-elvezetés 1/2"-os menetes csatlakozással történik, és két pozícióban van kialakítva. |
További gyakorlati előnyök
Egyszerű telepítés az előkészített, menetes szárakhoz kialakított rögzítőfuratoknak köszönhetően.
Nagy felületű szűrők lehetővé teszik tetszőleges szűrőanyag használatát. Az alapváltozatban az egység M5 osztályú szűrőanyaggal van felszerelve.
By-pass külön bypass-elemként vagy integrált kivitelben is elérhető, szervomotoros vezérlés lehetőségével.
Nyomásveszteség-grafikon
A PD [Pa] nyomásveszteség függése az AV [m³/h] térfogatáramtól – REK+27-400-22 EPOXY hőcserélő
Paraméterek a Cseh Köztársaság átlagos téli időszakára
A belső és külső levegő térfogatáramának aránya 1:1, a külső levegő hőmérséklete 1 °C, relatív páratartalma 78%, a belső levegő hőmérséklete 25 °C, relatív páratartalma 28%. Az eredmények az európai Eurovent által tanúsított számítási szoftverből származnak.
Hatásfok-grafikon
Az EFF [%] hatásfok függése az AV [m³/h] térfogatáramtól – REK+27-400-22 EPOXY hőcserélő
Paraméterek a Cseh Köztársaság átlagos téli időszakára
A belső és külső levegő térfogatáramának aránya 1:1, a külső levegő hőmérséklete 1 °C, relatív páratartalma 78%, a belső levegő hőmérséklete 25 °C, relatív páratartalma 28%. Az eredmények az európai Eurovent által tanúsított számítási szoftverből származnak.

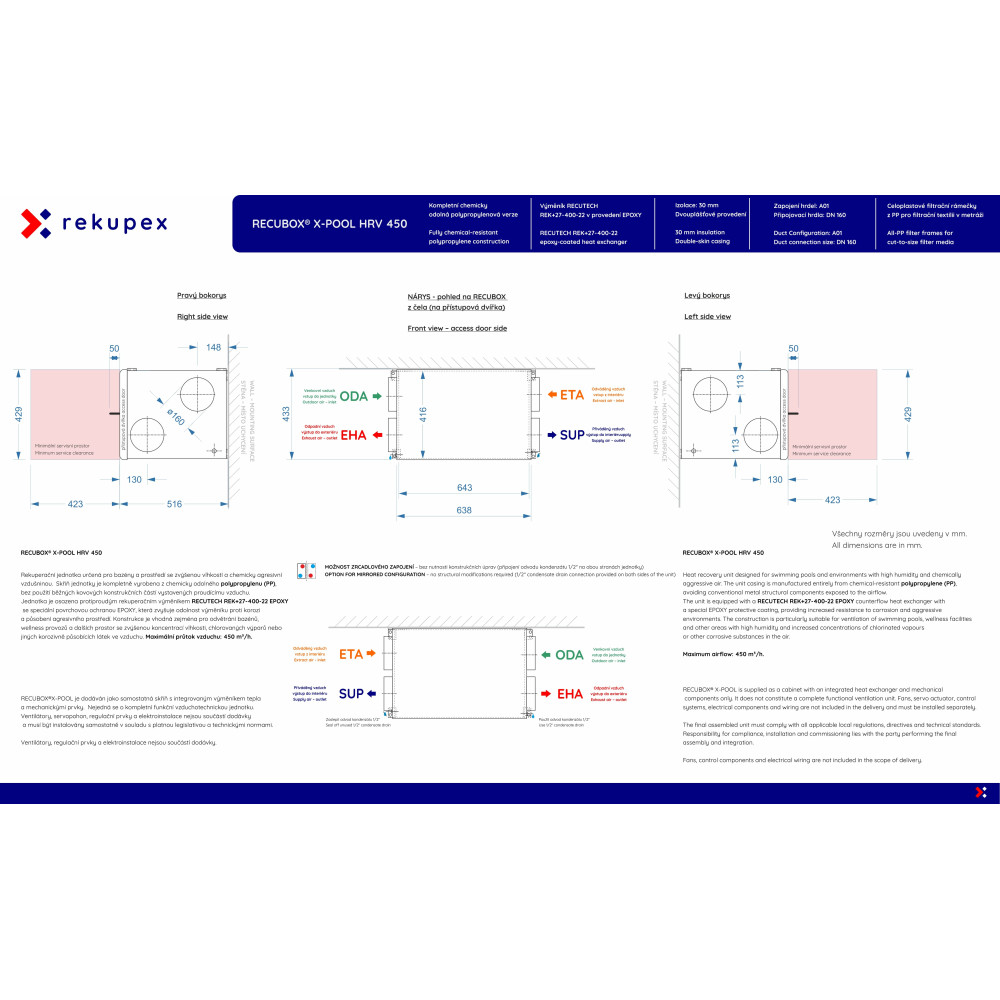

A RECUBOX® műszaki rajza
Az alábbiakban megtalálja a RECUBOX® X-POOL HRV 450 A01 OPEN egység műszaki rajzát, beleértve az alapvető méreteket és a szerkezeti kialakítást. A teljes felbontású rajz megtekintéséhez kattintson az előnézeti képre.
Kattintson az előnézetre a rajz teljes felbontású megtekintéséhez.
Csatlakozócsonk-elhelyezési változatok
A választás a rendelési folyamat során történik.
A RECUBOX® elölnézete nyitott ajtóval értendő.
A megadott méretek tartalmazzák a teljes kétrétegű burkolatot és a 30 mm vastag hőszigetelést. Amennyiben az egység végleges méretei jelentősen megváltoznának, például nagyobb csatlakozócsonkok vagy más műszaki módosítás miatt, a rendelés leadását követően erről előzetesen tájékoztatjuk Önt.
 |
A01 Hőcserélő széles tálcán, 4 oldalsó csatlakozócsonkkal Méret: 638 (A) × 433 (B) × 516 (C) mm – szélesség × magasság × mélység A rajz a hagyományos és a tükrös csatlakozási változatot is mutatja. |
 |
B01 Hőcserélő keskeny tálcán, 4 oldalsó csatlakozócsonkkal Méret: 638 (B) × 433 (A) × 516 (C) mm – magasság × szélesség × mélység A rajz a hagyományos és a tükrös csatlakozási változatot is mutatja. |
 |
A02 Hőcserélő széles tálcán, 2 felfelé irányuló és 2 oldalsó csatlakozócsonkkal Méret: 638 (A) × 433 (B) × 516 (C) mm – szélesség × magasság × mélység A rajz a hagyományos és a tükrös csatlakozási változatot is mutatja. |
 |
B02 Hőcserélő keskeny tálcán, 2 felfelé irányuló és 2 oldalsó csatlakozócsonkkal Méret: 638 (B) × 433 (A) × 516 (C) mm – magasság × szélesség × mélység A rajz a hagyományos és a tükrös csatlakozási változatot is mutatja. |
Adatlap
- Anyag
- SIMONA AlphaPLUS - POLYPROPYLEN
- Üzemi hőmérséklet [°C]
- -20 .. +80
- Származási ország
- CZ
- Nincs korróziós kockázat: Ez a ventilátor nem érintkezik klórral vagy medencepárával, mivel kizárólag külső levegővel dolgozik.
- Választás: Ehhez a pozícióhoz elegendő egy szabványos, jó minőségű csőventilátor, speciális vegyi ellenállóság nélkül.
- Szűrési akadály: A medencéből érkező levegő először egy szűrő textílián halad át, amely mechanikusan felfogja az aeroszolt (koncentrált klórt tartalmazó víz mikrocseppeket).
- Kondenzációs tisztítás: A hővisszanyerő cserélőben a levegő lehűl, és a nedvesség lecsapódik. Ez a víz megköti a gáz halmazállapotú klórt, és biztonságosan a lefolyóba vezeti.
- Eredmény: A csak a RECUBOX után elhelyezett ventilátor jelentősen „megtisztított” levegővel dolgozik, ami védi a motorját és a csapágyait.
Milyen ventilátorokat válasszunk medencetéri szellőzéshez?
A ventilátorok kiválasztása medencetéri helyiségekhez a magas páratartalom és az agresszív klór jelenléte miatt kritikus jelentőségű. A RECUBOX® X-POOL egység használata esetén azonban a készülék kialakításának köszönhetően a ventilátorok ellenállóságával szembeni követelmények jelentősen az Ön javára változnak.
1. Ventilátor a befújt levegőhöz (friss levegő)
A rendszer ezen részében a helyzet a legegyszerűbb. A befúvó ventilátor tiszta külső levegőt szív be, és azt a hővisszanyerőn keresztül a medencetérbe nyomja.
2. Ventilátor az elszívott levegőhöz (elhasznált levegő)
A RECUBOX® X-POOL egységgel való egyedi integrációnak köszönhetően az elszívó ventilátor olyan módon védett, amely jelentősen meghosszabbítja az élettartamát:
Telepítési és karbantartási ajánlások
Kulcsszabály: a RECUBOX® legyen a rendszer legalacsonyabb pontja
A megfelelő működéshez a RECUBOX® egységet a légtechnikai útvonal legalacsonyabb pontjára kell telepíteni. Csak így képes a csőhálózat természetes módon az összes agresszív, klórt tartalmazó kondenzátumot az egység felé, majd onnan a lefolyóba vezetni. Így megelőzhető a nedvesség felhalmozódása a ventilátoroknál vagy a kritikus csőkötéseknél.
| Csőanyag | Az elszívó ághoz kizárólag műanyag (PVC/PP) vagy rozsdamentes acél csővezeték használatát javasoljuk. Az alumínium csővezeték gyors korróziónak van kitéve. |
| Ventilátortípus | Javasoljuk, hogy teljes egészében műanyag kivitelű ventilátorokat válasszon, legalább IP44 védettséggel. |
| Szűrőkarbantartás | A szűrő textília rendszeres ellenőrzése medencéknél kulcsfontosságú a hőcserélő tisztaságának és a ventilátor védelmének megőrzéséhez. |
Szakmai véleményünk: A RECUBOX® X-POOL ellenálló kialakításának és a megfelelően kiválasztott műanyag ventilátoroknak a kombinációja jelenti a műszakilag legtisztább megoldást a modern medencék számára. Ez a konfiguráció költséget takarít meg, mivel feleslegessé teszi a vegyipar számára készült rendkívül drága ipari ventilátorok használatát.
Megjegyzés: A fenti információk a gyártó által javasolt műszaki gyakorlatot jelentik az alkatrészek élettartamának meghosszabbítása érdekében. A ventilátorok végleges kiválasztásának mindig összhangban kell lennie a légtechnikai tervvel és az adott létesítményben várható vegyi anyag koncentrációjával.
Milyen csővezetéket válasszunk medencetéri szellőzéshez?
A légtechnikai csőhálózat anyagának megválasztása medencénél ugyanolyan fontos, mint maga a hővisszanyerő rendszer. A klórtartalmú agresszív környezet magas páratartalommal párosulva néhány hónap alatt tönkreteheti a nem megfelelően kiválasztott csővezetéket.
Miért kell kerülni az alumíniumot és az olcsó „flexi” tömlőket?
A gyakran használt alumínium flexibilis csövek (úgynevezett Alu-flexi, Sono-flexi) medenceterekhez teljesen alkalmatlanok. A klórgőzök gyors oxidációt idéznek elő az alumíniumnál, ami fehér por megjelenésével, majd a csőfal kilyukadásával jár.
Figyelem a tömítetlenségekre: Amint a csővezeték korróziónak indul, a rendszer elveszíti nyomásegyensúlyát, megnő a nedvesség az épület szerkezetében, és penészképződés veszélye áll fenn a szivárgó szakaszok környezetében.
Ajánlott anyagok a RECUBOX® X-POOL rendszerhez
A medencetéri hővisszanyerés hosszú távon megbízható működéséhez olyan anyagok használatát javasoljuk, amelyek természetüknél fogva ellenállnak a korróziónak:
| Műanyag csővezeték (PVC / PP) | Ideális választás medencékhez. A sima műanyag csővezeték 100%-ban ellenáll a klórnak és a nedvességnek, és minimális nyomásveszteséggel működik. |
| Rozsdamentes acél csővezeték | Prémium megoldás rendkívüli mechanikai ellenállással. Alkalmas látványos, szabadon vezetett belső csőhálózatokhoz a medencetérben. |
| Szigetelt EPE csővezeték | Kiváló választás fűtetlen helyiségeken átvezetett szakaszokhoz. A habosított polietilén nem szívja fel a nedvességet és vegyileg ellenálló. |
Fontos: Lejtés és kondenzátum-elvezetés
A gravitáció az Ön oldalán áll:
Minden vízszintes csőszakaszt a RECUBOX® egység felé kell lejtetni (minimális lejtés 1–2%). Mivel a RECUBOX® a legalacsonyabb ponton helyezkedik el, az összes klórvegyületet tartalmazó kondenzátum folyamatosan a hőcserélőbe, onnan pedig közvetlenül a lefolyóba távozik. Ez megakadályozza az állóvizet tartalmazó „zsebek” kialakulását a csővezetékben.
Gyakorlati tipp: Ha bizonyos helyeken rugalmas csővezetéket kell alkalmaznia (például csonkok csatlakoztatásához), kizárólag műanyag flexibilis tömlőket vagy vegyszerálló belső réteggel ellátott tömlőket válasszon. Így elkerülheti a későbbi költséges javításokat az álmennyezetekben.
Megjegyzés: A csővezeték anyagának helyes megválasztása kulcsfontosságú a RECUBOX® egység burkolatának tömörségére vonatkozó 12 éves garancia megőrzéséhez. A nem megfelelő csővezeték negatívan befolyásolhatja az egész rendszer higiéniáját.
