RECUBOX® X-POOL HRV 450 – Chemisch bestendige opvangunit voor zwembaden en agressieve omgevingen
Volledig kunststof uitvoering van RECUBOX®
Chemisch bestendige RECUBOX® geschikt voor zwembaden en de chemische industrie
Absolute bestendigheid tegen chloor
Prestaties van 0 - 450 m3/u.
RECUBOX® X-POOL
RECUBOX® X-POOL is een hoogwaardige chemisch bestendige warmteterugwinunit, ontworpen voor warmteterugwinning uit lucht in zwembaden, wellnesscentra, sauna’s, laboratoria en andere ruimten met een hoge luchtvochtigheid of de aanwezigheid van licht agressieve chemische stoffen.
Waarom kiezen voor RECUBOX® X-POOL
- Hoge chemische bestendigheid voor zwembadomgevingen en corrosieve omgevingen
- Robuuste gelaste constructie zonder schroeven, klinknagels en lijmen
- Eenvoudige reiniging en hoge hygiënische standaard
- Eenvoudige installatie en gemakkelijk onderhoud
- Grote uitvoeringsflexibiliteit en variabele plaatsing van de aansluitingen
- Lange levensduur ook onder veeleisende bedrijfsomstandigheden
Constructie en materiaaluitvoering
De volledige behuizing van de unit, flenzen, filterframes, houders en andere externe componenten zijn vervaardigd uit hoogwaardig polypropyleen (PP). De constructie is ontworpen zonder onnodige metalen onderdelen, met maximale aandacht voor weerstand in veeleisende omgevingen.
Het materiaal van de unit is zeer goed bestand tegen:
- chloor en ozon in zwembadomgevingen,
- zuren en basen,
- oplosmiddelen, alcoholen en vluchtige organische stoffen (VOS),
- zoutnevel en corrosieve vochtigheid.
De constructie maakt gebruik van 100% gelaste verbindingen. Dit betekent geen gelijmde verbindingen, geen opgeplakte afdichtingen en een minimaal risico op lekkage. Alle belangrijke afdichtingselementen zijn mechanisch uitgevoerd en eenvoudig vervangbaar.
Gladde hygiënische wanden maken eenvoudige reiniging en onderhoud mogelijk. De unit is ontworpen voor zeer weinig onderhoud en tegelijkertijd een hoge hygiënische standaard.
Dankzij hun robuuste constructie, hoge kwaliteit en maximale hygiënische veiligheid maken onze RECUBOX® units deel uit van diverse projecten van de ČVUT, waaronder het unieke S.A.W.E.R.-systeem dat door UCEEB wordt ontwikkeld voor het winnen van drinkwater uit lucht.
Warmtewisselaar – RECUTECH EPOXY-uitvoering
De unit is uitgerust met een warmtewisselaar in epoxy-uitvoering, geschikt voor gebruik in agressievere en corrosieve omgevingen.
- Corrosiebestendigheid volgens ASTM B117, getest in een zoutnevelkamer (NaCl 5% / 35 °C) gedurende maximaal 1.000 uur
- Hoge bestendigheid tegen oplosmiddelen – bijvoorbeeld trichloorethyleen en tetrachloorethyleen
- Technische parameters overeenkomstig aluminium tegenstroomwarmtewisselaars zonder epoxy-oppervlaktecoating
Installatie en onderhoud
- Ventilatoren maken geen deel uit van de unit – ze worden direct in het luchtkanaal geïnstalleerd, waardoor ruimte in de technische ruimte wordt bespaard.
- Indien nodig kunnen de ventilatoren snel worden vervangen zonder ingreep in de RECUBOX® unit zelf.
- De unit is ontworpen voor eenvoudige servicetoegang en gemakkelijk onderhoud.
Een betere keuze dan volledig roestvaststalen warmteterugwinning
Dankzij de eigenschappen van polypropyleen is RECUBOX® X-POOL in bepaalde toepassingen een zeer aantrekkelijk alternatief voor volledig roestvaststalen oplossingen. In agressieve chemische omgevingen kan zelfs roestvast staal na verloop van tijd corroderen, terwijl een hoogwaardige PP-constructie haar stabiliteit en luchtdichtheid op lange termijn behoudt.
Perfecte keuze voor
- Zwembaden, waterparken, wellnesscentra en sauna’s – omgevingen met chloor en hoge luchtvochtigheid
- Laboratoria en zuurkastinstallaties – warmteterugwinning in licht agressieve chemische omgevingen
- Chemische bedrijven en opslagruimten, waaronder tankstations
- Spuiterijen, galvaniseerbedrijven en reinigingsinstallaties met corrosieve dampen
- Agrarische gebouwen – bijvoorbeeld omgevingen met ammoniak of silagegassen
- Productie- en technologiecontainers in corrosieve en vochtige omgevingen
Belangrijkste voordelen van RECUBOX® units
 |
Eenvoudig verwijderen van de warmtewisselaar De warmtewisselaar kan zeer eenvoudig en snel uit de unit worden verwijderd, letterlijk met één beweging. |
 |
Maximale hygiëne Zowel de unit als de warmtewisselaar zijn eenvoudig toegankelijk, kunnen gemakkelijk worden verwijderd en grondig worden gereinigd. De warmtewisselaar beschikt over het ILH Berlin-hygiënecertificaat en het RECUBOX®-materiaal is ook geschikt voor veeleisende hygiënische toepassingen. |
 |
Mechanische afdichting zonder lijm De warmtewisselaar wordt in een groef afgedicht zonder gebruik van lijm of kleefbanden die na verloop van tijd kunnen degraderen. De afdichting kan indien nodig eenvoudig worden vervangen. |
 |
Zonder schroeven, klinknagels en lijmen RECUBOX® wordt uit één materiaal vervaardigd met behulp van hetegaslastechnologie. Het resultaat zijn volledig dichte verbindingen zonder verouderingsgerelateerde degradatie. |
 |
Breed assortiment afmetingen Dankzij het brede aanbod aan afmetingen kunnen wij ook voor ruimten met beperkte installatiemogelijkheden een geschikte RECUBOX® ontwerpen. |
 |
Compatibiliteit met RECUTECH warmtewisselaars RECUBOX® X-POOL units zijn ontworpen voor het volledige assortiment RECUTECH warmtewisselaars in EPOXY-uitvoering, gecertificeerd door EUROVENT. |
 |
Breed capaciteitsbereik RECUBOX® units bestrijken een breed toepassingsgebied, van kleinere installaties tot grote technologische toepassingen. |
 |
Maximale flexibiliteit De positie van de in- en uitlaataansluitingen kan in een zeer breed scala aan varianten worden geconfigureerd, afhankelijk van de specifieke toepassing. |
 |
Spiegeluitvoering Alle varianten zijn ook verkrijgbaar in spiegeluitvoering. De condensafvoer is uitgevoerd met een 1/2"-schroefdraadaansluiting en is op twee posities voorzien. |
Aanvullende praktische voordelen
Eenvoudige installatie dankzij voorbereide montageopeningen voor draadstangen.
Filters met een groot oppervlak maken het gebruik van verschillende filtermedia mogelijk. In de standaarduitvoering is de unit uitgerust met filtermateriaal van klasse M5.
By-pass is beschikbaar als afzonderlijk bypassdeel of als geïntegreerde uitvoering met de mogelijkheid van servomotoraansturing.
Grafiek drukverlies
Afhankelijkheid van het drukverlies PD [Pa] van de volumestroom AV [m³/h] – warmtewisselaar REK+27-400-22 EPOXY
Parameters voor een gemiddelde winterperiode in Tsjechië
Verhouding binnen-/buitenlucht 1:1, buitentemperatuur 1 °C en relatieve luchtvochtigheid 78%, binnentemperatuur 25 °C en relatieve luchtvochtigheid 28%. De resultaten zijn afkomstig uit rekensoftware die is gecertificeerd door de Europese organisatie Eurovent.
Grafiek rendement
Afhankelijkheid van het rendement EFF [%] van de volumestroom AV [m³/h] – warmtewisselaar REK+27-400-22 EPOXY
Parameters voor een gemiddelde winterperiode in Tsjechië
Verhouding binnen-/buitenlucht 1:1, buitentemperatuur 1 °C en relatieve luchtvochtigheid 78%, binnentemperatuur 25 °C en relatieve luchtvochtigheid 28%. De resultaten zijn afkomstig uit rekensoftware die is gecertificeerd door de Europese organisatie Eurovent.

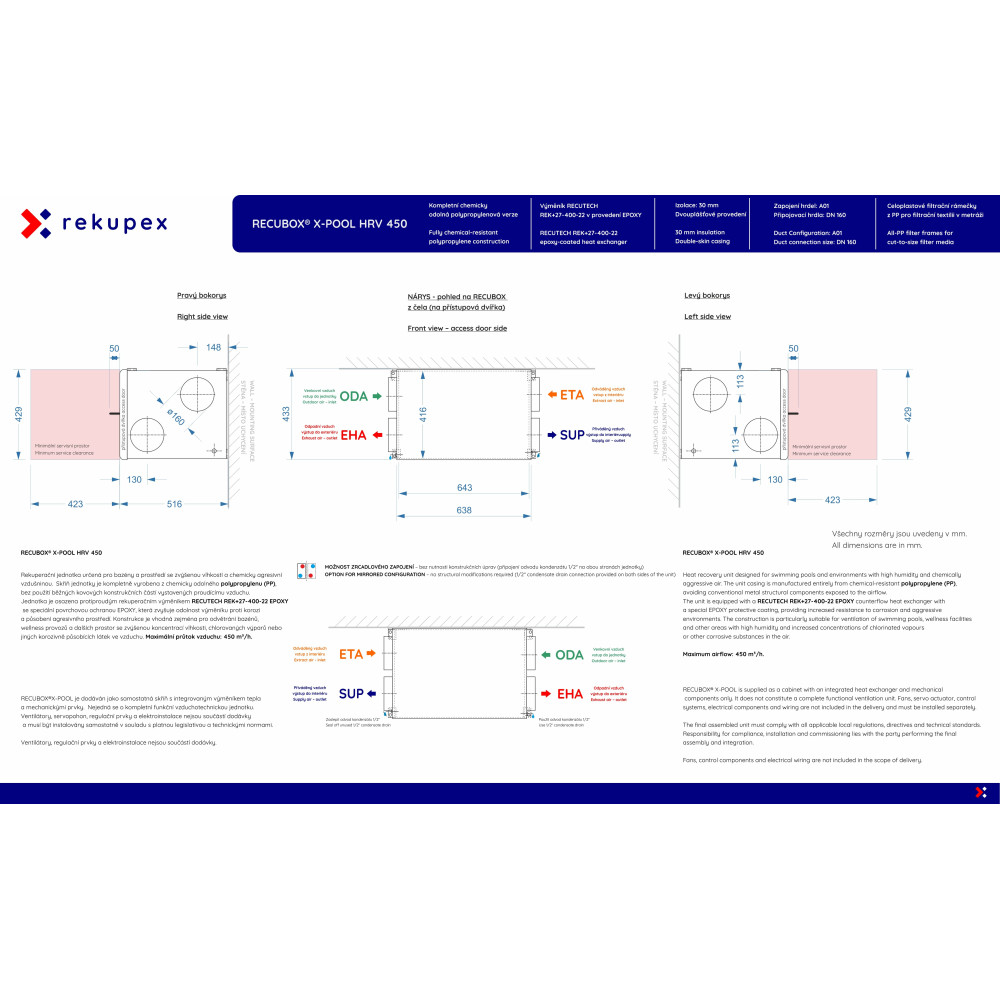

Technische tekening van de RECUBOX®
Hieronder vindt u de technische tekening van de RECUBOX® X-POOL HRV 450 A01 OPEN, inclusief de basisafmetingen en de constructieve uitvoering. Klik op de voorbeeldafbeelding om de tekening in volledige resolutie te bekijken.
Klik op de voorbeeldafbeelding om de tekening in volledige resolutie te bekijken.
Varianten voor de plaatsing van de aansluitingen
De keuze wordt gemaakt tijdens het bestelproces.
Vooraanzicht van de RECUBOX® met geopende deur.
De opgegeven afmetingen zijn inclusief de volledige dubbelwandige uitvoering en thermische isolatie met een dikte van 30 mm. Indien de uiteindelijke afmetingen van de unit aanzienlijk wijzigen, bijvoorbeeld door grotere aansluitingen of een andere technische aanpassing, informeren wij u hierover vooraf na het plaatsen van de bestelling.
 |
A01 Warmtewisselaar op brede opvangbak, 4 zijwaartse aansluitingen Afmetingen: 638 (A) × 433 (B) × 516 (C) mm – breedte × hoogte × diepte De tekening toont zowel de standaard- als de spiegeluitvoering. |
 |
B01 Warmtewisselaar op smalle opvangbak, 4 zijwaartse aansluitingen Afmetingen: 638 (B) × 433 (A) × 516 (C) mm – hoogte × breedte × diepte De tekening toont zowel de standaard- als de spiegeluitvoering. |
 |
A02 Warmtewisselaar op brede opvangbak, 2 aansluitingen naar boven en 2 zijwaartse aansluitingen Afmetingen: 638 (A) × 433 (B) × 516 (C) mm – breedte × hoogte × diepte De tekening toont zowel de standaard- als de spiegeluitvoering. |
 |
B02 Warmtewisselaar op smalle opvangbak, 2 aansluitingen naar boven en 2 zijwaartse aansluitingen Afmetingen: 638 (B) × 433 (A) × 516 (C) mm – hoogte × breedte × diepte De tekening toont zowel de standaard- als de spiegeluitvoering. |
Datasheet
- Materiaal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Bedrijfstemperatuur [°C]
- -20 .. +80
- Land van herkomst
- CZ
- Geen risico op corrosie: Deze ventilator komt niet in contact met chloor of vocht uit het zwembad, omdat hij uitsluitend met buitenlucht werkt.
- Keuze: Voor deze positie volstaat een standaard hoogwaardige kanaalventilator zonder speciale chemische bestendigheid.
- Filterbarrière: De lucht uit het zwembad gaat eerst door een filterdoek, dat aerosol (microdruppeltjes water met geconcentreerd chloor) mechanisch opvangt.
- Reiniging door condensatie: In de warmtewisselaar koelt de lucht af en condenseert het vocht. Dit water bindt gasvormig chloor aan zich en voert het veilig af naar de afvoer.
- Resultaat: De ventilator die pas achter de RECUBOX is geplaatst, werkt met aanzienlijk “gereinigde” lucht, wat de motor en lagers beschermt.
Welke ventilatoren moet ik kiezen voor zwembadventilatie?
De keuze van ventilatoren voor zwembadruimtes is kritisch vanwege de hoge luchtvochtigheid en de aanwezigheid van agressief chloor. Bij gebruik van de RECUBOX® X-POOL-unit veranderen de eisen aan de bestendigheid van de ventilatoren echter aanzienlijk in uw voordeel dankzij de constructie van deze unit.
1. Ventilator voor toevoerlucht (verse lucht)
In dit deel van het systeem is de situatie het eenvoudigst. De toevoerventilator zuigt schone buitenlucht aan en blaast die via de warmtewisselaar naar de zwembadhal.
2. Ventilator voor afvoerlucht (verbruikte lucht)
Dankzij de unieke integratie met de RECUBOX® X-POOL-unit wordt de afzuigventilator op een manier beschermd die zijn levensduur aanzienlijk verlengt:
Aanbevelingen voor installatie en onderhoud
Belangrijke regel: RECUBOX® als laagste punt van het systeem
Voor een correcte werking moet de RECUBOX®-unit op het laagste punt van het luchttechnische traject worden geïnstalleerd. Alleen dan kan het kanaalsysteem alle agressieve condensaat met chloor op natuurlijke wijze naar de unit en vervolgens naar de afvoer afvoeren. Zo voorkomt u ophoping van vocht bij de ventilatoren of in kritieke kanaalverbindingen.
| Materiaal van de kanalen | Voor het afzuigtraject raden wij uitsluitend kunststof (PVC/PP) of roestvrijstalen kanalen aan. Aluminium kanalen corroderen snel. |
| Type ventilator | Wij adviseren ventilatoren in volledig kunststof uitvoering met een beschermingsgraad van minimaal IP44. |
| Filteronderhoud | Regelmatige controle van het filterdoek is bij zwembaden essentieel om de reinheid van de wisselaar en de bescherming van de ventilator te behouden. |
Onze professionele visie: De combinatie van de robuuste constructie van de RECUBOX® X-POOL en correct gekozen kunststof ventilatoren vormt technisch gezien de schoonste oplossing voor moderne zwembaden. Deze configuratie bespaart kosten, omdat ze de noodzaak van extreem dure industriële ventilatoren voor de chemische industrie elimineert.
Opmerking: Bovenstaande informatie vormt de door de fabrikant aanbevolen technische praktijk om de levensduur van componenten te verlengen. De uiteindelijke keuze van ventilatoren moet altijd overeenkomen met het ventilatieontwerp en de verwachte concentratie van chemische stoffen in de betreffende installatie.
Welke luchtkanalen moet ik kiezen voor zwembadventilatie?
De keuze van het materiaal van het ventilatiekanaal is bij een zwembad net zo belangrijk als de warmteterugwinning zelf. Een agressieve omgeving met chloor in combinatie met hoge luchtvochtigheid kan ongeschikt gekozen kanalen binnen enkele maanden vernietigen.
Waarom aluminium en goedkope “flexi”-slangen vermijden?
Veelgebruikte flexibele aluminium slangen (zogenaamde Alu-flexi, Sono-flexi) zijn absoluut ongeschikt voor zwembadhallen. Chloordampen veroorzaken bij aluminium snelle oxidatie, wat zich uit in de vorming van wit poeder en vervolgens in het doorboren van de kanaalwand.
Let op lekkages: Zodra corrosie in het kanaal ontstaat, verliest het systeem zijn drukbalans, neemt de vochtigheid in de constructie van het gebouw toe en dreigt schimmelvorming rondom lekkende luchtkanalen.
Aanbevolen materialen voor RECUBOX® X-POOL
Voor een langdurig betrouwbare werking van zwembadventilatie raden wij materialen aan die van nature bestand zijn tegen corrosie:
| Kunststof kanalen (PVC / PP) | De ideale keuze voor zwembaden. Gladde kunststof kanalen zijn 100% bestand tegen chloor en vocht en hebben minimale drukverliezen. |
| Roestvrijstalen kanalen | Een premium oplossing met extreme mechanische bestendigheid. Geschikt voor zichtbare designkanalen in het interieur van de hal. |
| Geïsoleerde EPE-kanalen | Uitstekend voor trajecten door onverwarmde ruimtes. Geschuimd polyethyleen neemt geen vocht op en is chemisch inert. |
Belangrijk: Afschot en condensafvoer
De zwaartekracht werkt voor u:
Alle horizontale trajecten van het kanaal moeten met afschot naar de RECUBOX®-unit worden aangelegd (minimale helling 1–2%). Omdat de RECUBOX® zich op het laagste punt bevindt, stroomt al het condensaat met chloorverbindingen geleidelijk naar de wisselaar en van daar rechtstreeks naar de afvoer. Zo voorkomt u de vorming van “zakken” met stilstaand water in het kanaal.
Praktische tip: Als u op bepaalde plaatsen flexibel kanaal moet gebruiken (bijvoorbeeld voor het aansluiten van aansluitstukken), kies dan uitsluitend kunststof flexibele slangen of slangen met een chemisch bestendige binnenlaag. Zo voorkomt u toekomstige kostbare reparaties in verlaagde plafonds.
Opmerking: De juiste keuze van het kanaalmateriaal is essentieel voor het behoud van de 12-jarige garantie op de dichtheid van de behuizing van de RECUBOX®-unit. Ongeschikt kanaalwerk kan de hygiëne van het hele systeem negatief beïnvloeden.
