RECUBOX® X-POOL HRV 450 – Kemikaaleja kestävä talteenottoyksikkö uima-altaisiin ja aggressiivisiin ympäristöihin
Kokomuovinen RECUBOX®-versio
Kemikaaleja kestävä RECUBOX® sopii uima-altaisiin ja kemianteollisuuteen
Absoluuttinen kloorinkestävyys
Suorituskyky 0–450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL on korkealaatuinen kemikaalinkestävä lämmöntalteenottoyksikkö, joka on suunniteltu ilman lämmöntalteenottoon uimahalleissa ja uima-allasympäristöissä, wellness-keskuksissa, saunoissa, laboratorioissa sekä muissa tiloissa, joissa esiintyy korkeaa kosteutta tai lievästi aggressiivisia kemiallisia aineita.
Miksi valita RECUBOX® X-POOL
- Korkea kemiallinen kestävyys uima-allas- ja syövyttäviin ympäristöihin
- Vankka hitsattu rakenne ilman ruuveja, niittejä ja liimoja
- Helppo puhdistus ja korkea hygieniataso
- Helppo asennus ja vaivaton huolto
- Suuri rakenteellinen joustavuus ja liitäntäyhteiden sijoittelumahdollisuudet
- Pitkä käyttöikä myös vaativissa käyttöolosuhteissa
Rakenne ja materiaalit
Koko laitteen kotelo, laipat, suodatinkehykset, kiinnikkeet ja muut ulkoiset komponentit on valmistettu korkealaatuisesta polypropeenista (PP). Rakenne on suunniteltu ilman tarpeettomia metalliosia, ja siinä on painotettu maksimaalista kestävyyttä vaativissa ympäristöissä.
Laitteen materiaali kestää erittäin hyvin:
- klooria ja otsonia uima-allasympäristöissä,
- happoja ja emäksiä,
- liuottimia, alkoholeja ja haihtuvia orgaanisia yhdisteitä (VOC),
- suolasumua ja syövyttävää kosteutta.
Rakenteessa käytetään 100-prosenttisesti hitsattuja liitoksia. Tämä tarkoittaa, ettei rakenteessa ole liimattuja liitoksia tai liimattavia tiivisteitä, ja vuotoriski on erittäin pieni. Kaikki tärkeät tiivistyselementit on toteutettu mekaanisesti ja ne ovat helposti vaihdettavissa.
Sileät ja hygieeniset seinämät mahdollistavat helpon puhdistuksen ja huollon. Laite on suunniteltu siten, että se vaatii hyvin vähän huoltoa ja tarjoaa samalla korkean hygieniastandardin.
Vankan rakenteensa, korkean laatunsa ja erinomaisen hygieenisen turvallisuutensa ansiosta RECUBOX®-yksikkömme ovat mukana useissa ČVUT:n projekteissa, mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden tuottamiseksi ilmasta.
Lämmönvaihdin – RECUTECH EPOXY -versio
Laite on varustettu epoksipinnoitetulla lämmönvaihtimella, joka soveltuu käyttöön aggressiivisemmissa ja syövyttävissä ympäristöissä.
- Korroosionkestävyys ASTM B117 -standardin mukaisesti, testattu suolasumukammiossa (NaCl 5 % / 35 °C) jopa 1 000 tunnin ajan
- Korkea liuotinkestävyys – esimerkiksi trikloorietyleeniä ja tetrakloorietyleeniä vastaan
- Tekniset ominaisuudet vastaavat alumiinisia vastavirtalämmönvaihtimia ilman epoksipinnoitetta
Asennus ja huolto
- Puhaltimet eivät kuulu laitteen toimitukseen – ne asennetaan suoraan ilmanvaihtokanavaan, mikä säästää tilaa teknisessä tilassa.
- Tarvittaessa puhaltimet voidaan vaihtaa nopeasti ilman toimenpiteitä itse RECUBOX®-yksikköön.
- Laite on suunniteltu helppoa huoltopääsyä ja yksinkertaista kunnossapitoa varten.
Parempi vaihtoehto kuin täysin ruostumattomasta teräksestä valmistettu lämmöntalteenotto
Polypropeenin ominaisuuksien ansiosta RECUBOX® X-POOL on tietyissä käyttökohteissa erittäin houkutteleva vaihtoehto kokonaan ruostumattomasta teräksestä valmistetuille ratkaisuille. Aggressiivisissa kemiallisissa ympäristöissä myös ruostumaton teräs voi ajan mittaan syöpyä, kun taas korkealaatuinen PP-rakenne säilyttää vakautensa ja tiiveytensä pitkällä aikavälillä.
Täydellinen valinta seuraaviin kohteisiin
- Uimahallit, vesipuistot, wellness-keskukset ja saunat – ympäristöt, joissa esiintyy klooria ja korkeaa kosteutta
- Laboratoriot ja vetokaapit – lämmöntalteenotto lievästi aggressiivisissa kemiallisissa ympäristöissä
- Kemianteollisuuden laitokset ja varastotilat, mukaan lukien huoltoasemat
- Maalaamot, galvanointilaitokset ja puhdistuslaitokset, joissa esiintyy syövyttäviä höyryjä
- Maatalousrakennukset – esimerkiksi ympäristöt, joissa esiintyy ammoniakkia tai säilörehukaasuja
- Tuotanto- ja teknologiatilat sekä kontit syövyttävissä ja kosteissa ympäristöissä
RECUBOX®-yksiköiden tärkeimmät edut
 |
Lämmönvaihtimen helppo irrotus Lämmönvaihdin voidaan irrottaa laitteesta erittäin helposti ja nopeasti, käytännössä yhdellä liikkeellä. |
 |
Maksimaalinen hygienia Sekä laite että lämmönvaihdin ovat helposti saavutettavissa, irrotettavissa ja perusteellisesti puhdistettavissa. Lämmönvaihtimella on ILH Berlin -hygieniasertifikaatti, ja RECUBOX®-materiaali soveltuu myös vaativiin hygieniakohteisiin. |
 |
Mekaaninen tiivistys ilman liimoja Lämmönvaihdin tiivistetään uraan ilman liimoja tai teippejä, jotka voivat ajan myötä heikentyä. Tiiviste voidaan tarvittaessa vaihtaa helposti. |
 |
Ilman ruuveja, niittejä ja liimoja RECUBOX® valmistetaan yhdestä materiaalista kuumakaasuhitsaustekniikalla. Tuloksena ovat täysin tiiviit liitokset ilman ikääntymisestä johtuvaa heikkenemistä. |
 |
Laaja kokovalikoima Laajan kokovalikoiman ansiosta voimme suunnitella sopivan RECUBOX®-ratkaisun myös tiloihin, joissa asennusmahdollisuudet ovat rajalliset. |
 |
Yhteensopivuus RECUTECH-lämmönvaihtimien kanssa RECUBOX® X-POOL -yksiköt on suunniteltu koko EUROVENT-sertifioidulle RECUTECH-lämmönvaihdinsarjalle EPOXY-versiona. |
 |
Laaja suorituskykyalue RECUBOX®-yksiköt kattavat laajan käyttöalueen pienemmistä asennuksista suuriin teknologisiin kohteisiin. |
 |
Maksimaalinen joustavuus Tulo- ja poistoyhteiden sijainti voidaan konfiguroida erittäin laajasti käyttökohteen vaatimusten mukaan. |
 |
Peilikuvaversio Kaikki vaihtoehdot ovat saatavilla myös peilikuvaversiona. Kondenssiveden poisto on toteutettu 1/2"-kierreliitännällä ja se on sijoitettu kahteen kohtaan. |
Muita käytännön etuja
Helppo asennus valmiiden kierretankojen kiinnitysreikien ansiosta.
Suuren pinta-alan suodattimet mahdollistavat erilaisten suodatinmateriaalien käytön. Perusversiossa laite on varustettu M5-luokan suodatinmateriaalilla.
By-pass on saatavana erillisenä ohitusosana tai integroituna versiona, jota voidaan ohjata servomoottorilla.
Painehäviökäyrä
Painehäviön PD [Pa] riippuvuus ilmavirrasta AV [m³/h] – lämmönvaihdin REK+27-400-22 EPOXY
Parametrit Tšekin tasavallan keskimääräiselle talvikaudelle
Sisä- ja ulkoilmavirran suhde 1:1, ulkoilman lämpötila 1 °C ja suhteellinen kosteus 78 %, sisäilman lämpötila 25 °C ja suhteellinen kosteus 28 %. Tulokset perustuvat eurooppalaisen Eurovent-organisaation sertifioimaan laskentaohjelmistoon.
Hyötysuhdekäyrä
Hyötysuhteen EFF [%] riippuvuus ilmavirrasta AV [m³/h] – lämmönvaihdin REK+27-400-22 EPOXY
Parametrit Tšekin tasavallan keskimääräiselle talvikaudelle
Sisä- ja ulkoilmavirran suhde 1:1, ulkoilman lämpötila 1 °C ja suhteellinen kosteus 78 %, sisäilman lämpötila 25 °C ja suhteellinen kosteus 28 %. Tulokset perustuvat eurooppalaisen Eurovent-organisaation sertifioimaan laskentaohjelmistoon.

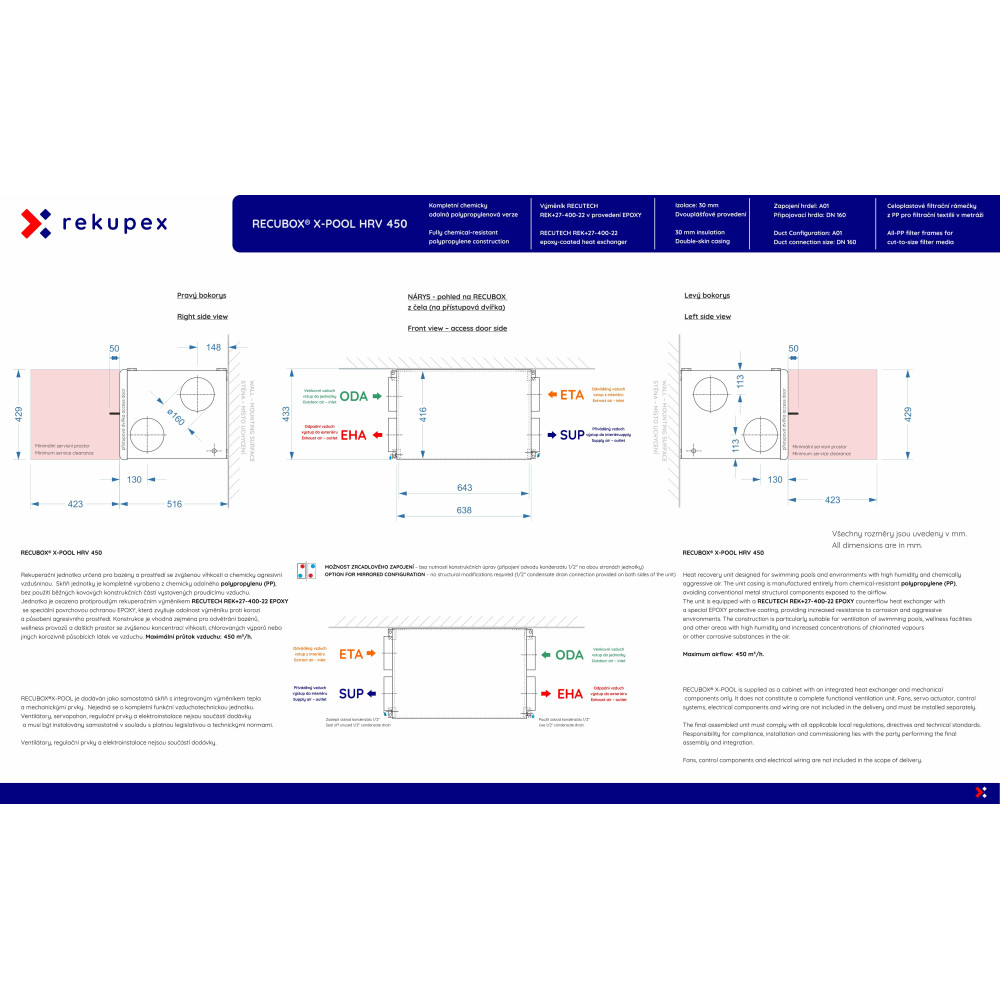

RECUBOX®-yksikön tekninen piirustus
Alla on RECUBOX® X-POOL HRV 450 A01 OPEN -yksikön tekninen piirustus, joka sisältää perusmitat ja rakenteellisen toteutuksen. Napsauta esikatselukuvaa avataksesi piirustuksen täydessä resoluutiossa.
Napsauta esikatselukuvaa nähdäksesi piirustuksen täydessä resoluutiossa.
Liitäntäyhteiden sijoitusvaihtoehdot
Valinta tehdään tilausprosessin aikana.
RECUBOX® kuvattuna edestä huolto-ovi avoinna.
Ilmoitetut mitat sisältävät täydellisen kaksivaippaisen rakenteen sekä 30 mm paksun lämpöeristyksen. Jos laitteen lopulliset mitat muuttuvat merkittävästi esimerkiksi suurempien liitäntäyhteiden tai muun teknisen muutoksen vuoksi, ilmoitamme siitä etukäteen tilauksen tekemisen jälkeen.
 |
A01 Lämmönvaihdin leveällä altaalla, 4 sivuliitäntää Mitat: 638 (A) × 433 (B) × 516 (C) mm – leveys × korkeus × syvyys Piirustus näyttää sekä vakio- että peilikuvakytkennän. |
 |
B01 Lämmönvaihdin kapealla altaalla, 4 sivuliitäntää Mitat: 638 (B) × 433 (A) × 516 (C) mm – korkeus × leveys × syvyys Piirustus näyttää sekä vakio- että peilikuvakytkennän. |
 |
A02 Lämmönvaihdin leveällä altaalla, 2 liitäntää ylöspäin ja 2 sivuliitäntää Mitat: 638 (A) × 433 (B) × 516 (C) mm – leveys × korkeus × syvyys Piirustus näyttää sekä vakio- että peilikuvakytkennän. |
 |
B02 Lämmönvaihdin kapealla altaalla, 2 liitäntää ylöspäin ja 2 sivuliitäntää Mitat: 638 (B) × 433 (A) × 516 (C) mm – korkeus × leveys × syvyys Piirustus näyttää sekä vakio- että peilikuvakytkennän. |
Lisätiedot
- Materiaali
- SIMONA AlphaPLUS - POLYPROPYLEN
- Käyttölämpötila [°C]
- -20 .. +80
- Alkuperämaa
- CZ
- Ei korroosioriskiä: Tämä puhallin ei joudu kosketuksiin kloorin eikä altaan kosteuden kanssa, koska se toimii ainoastaan ulkoilmalla.
- Valinta: Tähän paikkaan riittää tavallinen laadukas kanavapuhallin ilman erityistä kemiallista kestävyyttä.
- Suodatuseste: Altaasta tuleva ilma kulkee ensin suodatinkankaan läpi, joka pidättää mekaanisesti aerosolit (veden mikropisarat, joissa on väkevää klooria).
- Kondensaatiopuhdistus: Lämmön talteenottokennossa ilma jäähtyy ja kosteus tiivistyy. Tämä vesi sitoo itseensä kaasumaista klooria ja johtaa sen turvallisesti viemäriin.
- Tulos: Vasta RECUBOXin jälkeen sijoitettu puhallin toimii huomattavasti “puhdistetummalla” ilmalla, mikä suojaa sen moottoria ja laakereita.
Mitkä puhaltimet kannattaa valita allastilan ilmanvaihtoon yhdessä RECUBOX® X-POOL -järjestelmän kanssa?
Mitkä puhaltimet kannattaa valita allastilan ilmanvaihtoon?
Puhaltimien valinta allastiloihin on kriittistä korkean kosteuden ja aggressiivisen kloorin vuoksi. Kun käytetään RECUBOX® X-POOL -yksikköä, puhaltimien kestävyyttä koskevat vaatimukset kuitenkin muuttuvat sen rakenteen ansiosta merkittävästi eduksesi.
1. Puhallin tuloilmalle (raikas ilma)
Tässä järjestelmän osassa tilanne on yksinkertaisin. Tuloilmapuhallin imee puhdasta ulkoilmaa ja työntää sen lämmön talteenottolaitteen läpi allashalliin.
2. Puhallin poistoilmalle (jäteilma)
RECUBOX® X-POOL -yksikön ainutlaatuisen integraation ansiosta poistoilmapuhallin on suojattu tavalla, joka pidentää merkittävästi sen käyttöikää:
Suositukset asennukseen ja huoltoon
Keskeinen sääntö: RECUBOX® järjestelmän alimpana pisteenä
Oikean toiminnan varmistamiseksi RECUBOX®-yksikkö on asennettava ilmanvaihtoreitin alimpaan pisteeseen. Vain näin kanavisto pystyy johtamaan luonnollisesti kaiken aggressiivisen, klooria sisältävän kondensaatin kohti yksikköä ja siitä edelleen viemäriin. Näin estetään kosteuden kertyminen puhaltimien läheisyyteen tai kriittisiin kanavaliitoksiin.
| Kanavamateriaali | Poistohaaraan suosittelemme ainoastaan muovikanavia (PVC/PP) tai ruostumattomasta teräksestä valmistettuja kanavia. Alumiinikanavat syöpyvät nopeasti. |
| Puhallintyyppi | Suosittelemme valitsemaan kokonaan muovista valmistetut puhaltimet, joiden suojausluokka on vähintään IP44. |
| Suodattimien huolto | Suodatinkankaan säännöllinen tarkastus on altaissa olennaista kennon puhtauden ja puhaltimen suojan säilyttämiseksi. |
Ammatillinen näkemyksemme: RECUBOX® X-POOL -rakenteen kestävyys yhdistettynä oikein valittuihin muovipuhaltimiin muodostaa teknisesti puhtaimman ratkaisun nykyaikaisiin uima-altaisiin. Tämä kokoonpano säästää kustannuksia, koska se poistaa tarpeen erittäin kalliille kemianteollisuuteen tarkoitetuille teollisuuspuhaltimille.
Huomautus: Edellä mainitut tiedot edustavat valmistajan suosittelemaa teknistä käytäntöä komponenttien käyttöiän pidentämiseksi. Puhaltimien lopullisen valinnan tulee aina vastata ilmanvaihtosuunnitelmaa ja kyseisessä kohteessa odotettavaa kemiallisten aineiden pitoisuutta.
Millaiset kanavat kannattaa valita allasilmanvaihtoon?
Ilmanvaihtokanavan materiaalin valinta on uima-altaassa yhtä tärkeää kuin itse lämmön talteenotto. Aggressiivinen ympäristö, jossa on klooria yhdistettynä korkeaan kosteuteen, voi tuhota väärin valitun kanaviston muutamassa kuukaudessa.
Miksi alumiinia ja halpoja “flexi”-letkuja kannattaa välttää?
Yleisesti käytetyt joustavat alumiiniletkuputket (ns. Alu-flexi, Sono-flexi) ovat täysin sopimattomia allastiloihin. Kloorihöyryt aiheuttavat alumiinissa nopeaa hapettumista, joka ilmenee valkoisen jauheen muodostumisena ja myöhemmin kanavan seinämän puhkeamisena.
Varo vuotoja: Heti kun kanava alkaa syöpyä, järjestelmä menettää paine- tasapainonsa, kosteus rakennusrakenteissa kasvaa ja vuotavien kanavien ympärille voi muodostua hometta.
Suositellut materiaalit RECUBOX® X-POOL -järjestelmään
Pitkäaikaisesti luotettavaan allasilmanvaihtoon suosittelemme materiaaleja, jotka kestävät luonnostaan korroosiota:
| Muovikanavat (PVC / PP) | Ihanteellinen valinta uima-altaille. Sileät muovikanavat ovat 100% kloorin- ja kosteudenkestäviä ja niiden painehäviöt ovat minimaaliset. |
| Ruostumattomasta teräksestä valmistetut kanavat | Premium-ratkaisu äärimmäisen suurella mekaanisella kestävyydellä. Sopii näkyville design-kanaville hallin sisätiloissa. |
| Eristetyt EPE-kanavat | Erinomaiset reiteille, jotka kulkevat lämmittämättömien tilojen kautta. Solupolyeteeni ei ime kosteutta ja on kemiallisesti inertti. |
Tärkeää: Kaato ja kondenssiveden poisto
Painovoima toimii puolestasi:
Kaikki vaakasuorat kanavareitit on asennettava kaadolla kohti RECUBOX®-yksikköä (vähimmäiskaato 1–2 %). Koska RECUBOX® sijaitsee alimmassa kohdassa, kaikki klooriyhdisteitä sisältävä kondenssivesi valuu tasaisesti vaihtimeen ja sieltä suoraan viemäriin. Näin estetään “taskujen” muodostuminen, joihin jää seisovaa vettä kanavistossa.
Käytännön vinkki: Jos joissakin kohdissa on käytettävä joustavaa kanavaa (esimerkiksi liitäntäkaulojen yhdistämiseen), valitse yksinomaan muoviset joustavat letkut tai letkut, joiden sisäpinta on kemikaalinkestävä. Näin vältät tulevaisuudessa kalliit korjaukset alaslasketuissa katoissa.
Huomautus: Kanavamateriaalin oikea valinta on ratkaisevan tärkeää, jotta RECUBOX®-yksikön rungon tiiveydelle myönnetty 12 vuoden takuu säilyy. Sopimaton kanavisto voi vaikuttaa negatiivisesti koko järjestelmän hygieniaan.
