RECUBOX® X-POOL HRV 450 – Unità di recupero chimicamente resistente per piscine e ambienti aggressivi
Versione interamente in plastica di RECUBOX®
RECUBOX® resistente agli agenti chimici, adatto per piscine e industria chimica
Resistenza assoluta al cloro
Prestazioni da 0 a 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL è un'unità premium di recupero di calore resistente agli agenti chimici, progettata per il recupero di calore dell'aria nelle piscine, nei centri wellness, nelle saune, nei laboratori e in altri ambienti caratterizzati da elevata umidità o dalla presenza di sostanze chimiche moderatamente aggressive.
Perché scegliere RECUBOX® X-POOL
- Elevata resistenza chimica per ambienti piscina e ambienti corrosivi
- Robusta struttura saldata senza viti, rivetti e adesivi
- Facile pulizia ed elevato standard igienico
- Installazione semplice e facile manutenzione
- Elevata flessibilità di configurazione e di posizionamento dei raccordi
- Lunga durata anche in condizioni operative impegnative
Costruzione e materiali
L'intero involucro dell'unità, le flange, i telai dei filtri, i supporti e gli altri componenti esterni sono realizzati in polipropilene (PP) di alta qualità. La struttura è progettata senza componenti metallici superflui, con particolare attenzione alla massima resistenza negli ambienti più impegnativi.
Il materiale dell'unità è altamente resistente a:
- cloro e ozono negli ambienti piscina,
- acidi e basi,
- solventi, alcoli e composti organici volatili (VOC),
- nebbia salina e umidità corrosiva.
La struttura utilizza giunzioni saldate al 100%. Ciò significa assenza di giunzioni incollate, assenza di guarnizioni adesive e rischio minimo di perdite. Tutti i principali elementi di tenuta sono realizzati meccanicamente e sono facilmente sostituibili.
Le pareti lisce e igieniche consentono una pulizia e una manutenzione semplici. L'unità è progettata per richiedere pochissima manutenzione e garantire al tempo stesso un elevato standard igienico.
Grazie alla struttura robusta, all'elevata qualità e alla massima sicurezza igienica, le nostre unità RECUBOX® sono impiegate in numerosi progetti della ČVUT, incluso l'esclusivo sistema S.A.W.E.R., sviluppato da UCEEB per ottenere acqua potabile dall'aria.
Scambiatore di calore – versione RECUTECH EPOXY
L'unità è dotata di uno scambiatore di calore in versione epossidica, adatto al funzionamento in ambienti più aggressivi e corrosivi.
- Resistenza alla corrosione secondo ASTM B117, testata in camera a nebbia salina (NaCl 5% / 35 °C) fino a 1.000 ore
- Elevata resistenza ai solventi – ad esempio tricloroetilene e tetracloroetilene
- Parametri tecnici equivalenti a quelli degli scambiatori di calore in alluminio a controcorrente senza rivestimento epossidico
Installazione e manutenzione
- I ventilatori non fanno parte dell'unità – vengono installati direttamente nella canalizzazione dell'aria, consentendo di risparmiare spazio nel locale tecnico.
- Se necessario, i ventilatori possono essere sostituiti rapidamente senza intervenire sull'unità RECUBOX® stessa.
- L'unità è progettata per garantire un facile accesso per la manutenzione e interventi di servizio semplici.
Una scelta migliore rispetto a un recuperatore interamente in acciaio inox
Grazie alle proprietà del polipropilene, RECUBOX® X-POOL rappresenta, in determinate applicazioni, un'alternativa molto interessante alle soluzioni realizzate interamente in acciaio inox. In ambienti chimici aggressivi, anche l'acciaio inox può nel tempo essere soggetto a corrosione, mentre una struttura in PP di alta qualità mantiene a lungo la propria stabilità e tenuta.
La scelta ideale per
- Piscine, parchi acquatici, centri wellness e saune – ambienti con cloro ed elevata umidità
- Laboratori e cappe aspiranti – recupero di calore in ambienti chimici moderatamente aggressivi
- Impianti chimici e aree di stoccaggio, comprese le stazioni di servizio
- Cabine di verniciatura, impianti galvanici e impianti di trattamento con vapori corrosivi
- Edifici agricoli – ad esempio ambienti con ammoniaca o gas di insilato
- Container produttivi e tecnologici in ambienti corrosivi e umidi
Principali vantaggi delle unità RECUBOX®
 |
Facile estrazione dello scambiatore Lo scambiatore può essere estratto dall'unità in modo molto semplice e rapido, praticamente con un solo movimento. |
 |
Massima igiene Sia l'unità sia lo scambiatore sono facilmente accessibili, estraibili e possono essere puliti accuratamente. Lo scambiatore dispone del certificato igienico ILH Berlin e il materiale RECUBOX® è adatto anche ad applicazioni con elevati requisiti igienici. |
 |
Tenuta meccanica senza adesivi Lo scambiatore è sigillato in una scanalatura senza l'utilizzo di colle o nastri adesivi che possono degradarsi nel tempo. La guarnizione può essere facilmente sostituita se necessario. |
 |
Senza viti, rivetti e adesivi RECUBOX® è realizzato in un unico materiale mediante tecnologia di saldatura ad aria calda. Il risultato sono giunzioni completamente ermetiche, senza degrado dovuto all'invecchiamento. |
 |
Ampia gamma di dimensioni Grazie all'ampia disponibilità di dimensioni possiamo progettare un RECUBOX® adatto anche a spazi con possibilità di installazione limitate. |
 |
Compatibilità con gli scambiatori RECUTECH Le unità RECUBOX® X-POOL sono progettate per l'intera gamma di scambiatori RECUTECH in versione EPOXY certificati da EUROVENT. |
 |
Ampio campo di prestazioni Le unità RECUBOX® coprono un ampio spettro di applicazioni, dalle installazioni più piccole fino ai grandi impianti tecnologici. |
 |
Massima flessibilità La posizione dei raccordi di ingresso e uscita può essere configurata in un'ampia gamma di varianti in funzione dell'applicazione specifica. |
 |
Versione speculare Tutte le varianti sono disponibili anche in configurazione speculare. Lo scarico della condensa è realizzato con un raccordo filettato da 1/2" ed è previsto in due posizioni. |
Ulteriori vantaggi pratici
Installazione semplice grazie ai fori di montaggio predisposti per barre filettate.
Filtri ad ampia superficie che consentono l'utilizzo di diversi materiali filtranti. Nella configurazione standard, l'unità è dotata di materiale filtrante di classe M5.
By-pass disponibile come elemento di bypass separato oppure in versione integrata con possibilità di comando tramite servomotore.
Grafico della perdita di carico
Andamento della perdita di carico PD [Pa] in funzione della portata volumetrica AV [m³/h] – scambiatore REK+27-400-22 EPOXY
Parametri per un periodo invernale medio nella Repubblica Ceca
Rapporto tra aria interna ed esterna 1:1, temperatura dell'aria esterna 1 °C e umidità relativa 78%, temperatura dell'aria interna 25 °C e umidità relativa 28%. I risultati provengono da un software di calcolo certificato dall'organizzazione europea Eurovent.
Grafico dell'efficienza
Andamento dell'efficienza EFF [%] in funzione della portata volumetrica AV [m³/h] – scambiatore REK+27-400-22 EPOXY
Parametri per un periodo invernale medio nella Repubblica Ceca
Rapporto tra aria interna ed esterna 1:1, temperatura dell'aria esterna 1 °C e umidità relativa 78%, temperatura dell'aria interna 25 °C e umidità relativa 28%. I risultati provengono da un software di calcolo certificato dall'organizzazione europea Eurovent.

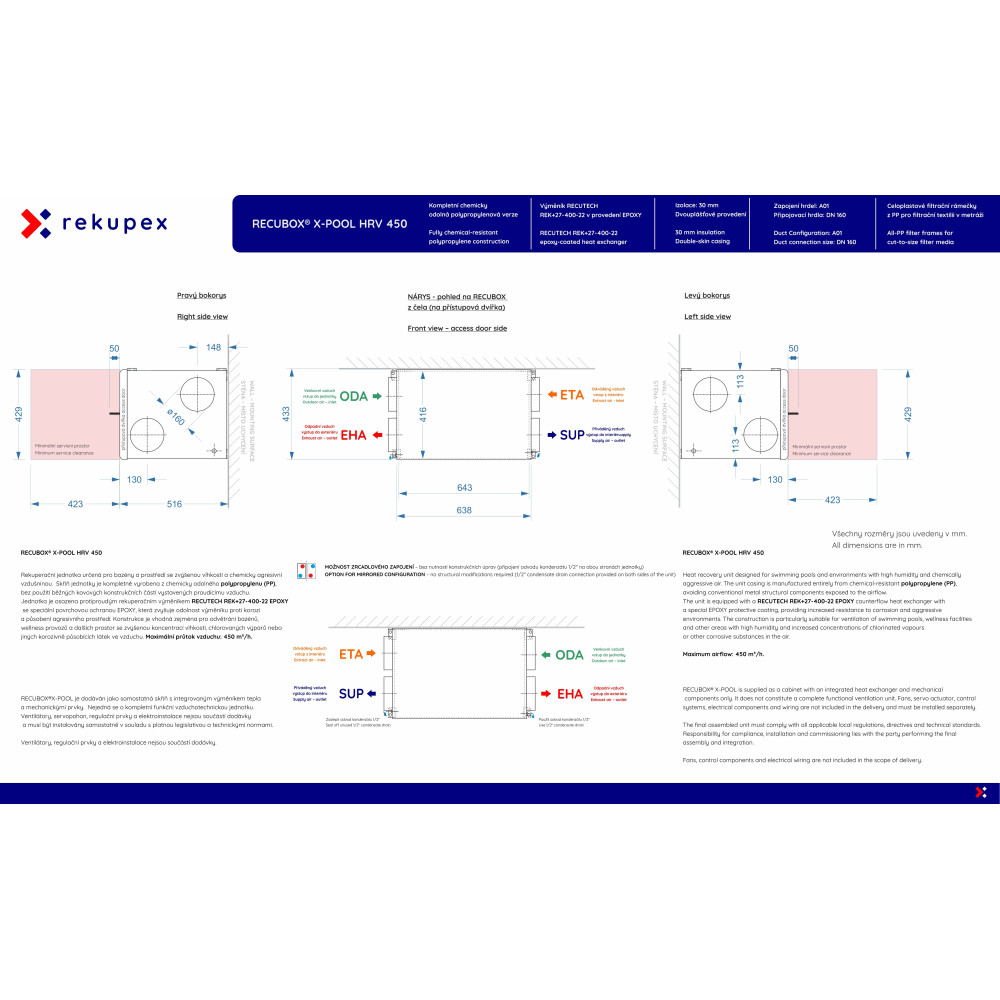

Disegno tecnico del RECUBOX®
Di seguito è disponibile il disegno tecnico dell'unità RECUBOX® X-POOL HRV 450 A01 OPEN, comprese le dimensioni principali e la configurazione costruttiva. Fare clic sull'anteprima per visualizzare il disegno a piena risoluzione.
Fare clic sull'anteprima per visualizzare il disegno a piena risoluzione.
Varianti di posizionamento dei raccordi
La scelta viene effettuata durante il processo d'ordine.
Vista frontale del RECUBOX® con lo sportello aperto.
Le dimensioni indicate comprendono la struttura completa a doppia parete e l'isolamento termico di spessore 30 mm. Qualora le dimensioni finali dell'unità dovessero variare in modo significativo, ad esempio a causa dell'utilizzo di raccordi più grandi o di altre modifiche tecniche, vi informeremo preventivamente dopo l'ordine.
 |
A01 Scambiatore su vaschetta larga, 4 raccordi laterali Dimensioni: 638 (A) × 433 (B) × 516 (C) mm – larghezza × altezza × profondità Il disegno mostra sia la configurazione standard sia quella speculare. |
 |
B01 Scambiatore su vaschetta stretta, 4 raccordi laterali Dimensioni: 638 (B) × 433 (A) × 516 (C) mm – altezza × larghezza × profondità Il disegno mostra sia la configurazione standard sia quella speculare. |
 |
A02 Scambiatore su vaschetta larga, 2 raccordi rivolti verso l'alto e 2 raccordi laterali Dimensioni: 638 (A) × 433 (B) × 516 (C) mm – larghezza × altezza × profondità Il disegno mostra sia la configurazione standard sia quella speculare. |
 |
B02 Scambiatore su vaschetta stretta, 2 raccordi rivolti verso l'alto e 2 raccordi laterali Dimensioni: 638 (B) × 433 (A) × 516 (C) mm – altezza × larghezza × profondità Il disegno mostra sia la configurazione standard sia quella speculare. |
Scheda tecnica
- Materiale
- SIMONA AlphaPLUS - POLYPROPYLEN
- Temperatura di esercizio [°C]
- -20 .. +80
- Paese di origine
- CZ
- Nessun rischio di corrosione: Questo ventilatore non entra in contatto con il cloro né con l’umidità della piscina, perché lavora esclusivamente con aria esterna.
- Scelta: Per questa posizione è sufficiente un ventilatore canalizzato standard di buona qualità, senza necessità di una speciale resistenza chimica.
- Barriera filtrante: L’aria proveniente dalla piscina passa prima attraverso un tessuto filtrante, che trattiene meccanicamente gli aerosol (microgocce d’acqua con cloro concentrato).
- Pulizia per condensazione: Nel recuperatore l’aria si raffredda e l’umidità condensa. Quest’acqua lega a sé il cloro gassoso e lo convoglia in sicurezza nello scarico.
- Risultato: Il ventilatore collocato solo dopo il RECUBOX lavora con aria significativamente “ripulita”, proteggendo così motore e cuscinetti.
Quali ventilatori scegliere per la ventilazione della piscina?
La scelta dei ventilatori per gli ambienti piscina è critica a causa dell’elevata umidità e della presenza di cloro aggressivo. Tuttavia, con l’utilizzo dell’unità RECUBOX® X-POOL, grazie alla sua costruzione, i requisiti di resistenza dei ventilatori cambiano in modo significativo a vostro favore.
1. Ventilatore per l’aria di mandata (aria fresca)
In questa parte del sistema la situazione è la più semplice. Il ventilatore di mandata aspira aria esterna pulita e la spinge attraverso il recuperatore nella hall della piscina.
2. Ventilatore per l’aria di estrazione (aria di scarico)
Grazie all’integrazione unica con l’unità RECUBOX® X-POOL, il ventilatore di estrazione è protetto in modo da prolungarne sensibilmente la durata:
Raccomandazioni per installazione e manutenzione
Regola chiave: RECUBOX® come punto più basso del sistema
Per un corretto funzionamento, l’unità RECUBOX® deve essere installata nel punto più basso del percorso dell’impianto di ventilazione. Solo così il sistema di condotti può convogliare naturalmente tutta la condensa aggressiva contenente cloro verso l’unità e successivamente nello scarico. In questo modo si evita l’accumulo di umidità in prossimità dei ventilatori o nei punti critici di giunzione dei condotti.
| Materiale dei condotti | Per il ramo di estrazione raccomandiamo esclusivamente condotti in plastica (PVC/PP) oppure in acciaio inox. I condotti in alluminio sono soggetti a rapida corrosione. |
| Tipo di ventilatore | Raccomandiamo di scegliere ventilatori in esecuzione completamente plastica con grado di protezione almeno IP44. |
| Manutenzione dei filtri | Il controllo regolare del tessuto filtrante è fondamentale nelle piscine per mantenere la pulizia dello scambiatore e la protezione del ventilatore. |
Il nostro punto di vista tecnico: La combinazione tra la struttura resistente di RECUBOX® X-POOL e ventilatori in plastica scelti correttamente rappresenta la soluzione tecnicamente più pulita per le piscine moderne. Questa configurazione riduce i costi, poiché elimina la necessità di ventilatori industriali estremamente costosi destinati all’industria chimica.
Nota: Le informazioni sopra indicate rappresentano la pratica tecnica raccomandata dal produttore per prolungare la durata dei componenti. La scelta finale dei ventilatori dovrebbe sempre corrispondere al progetto dell’impianto di ventilazione e alla prevista concentrazione di sostanze chimiche nella specifica installazione.
Quali condotti scegliere per la ventilazione della piscina?
La scelta del materiale dei condotti di ventilazione è, per una piscina, importante quanto il recupero di calore stesso. Un ambiente aggressivo con presenza di cloro, combinato con un’elevata umidità, può distruggere i condotti scelti in modo non corretto nel giro di pochi mesi.
Perché evitare l’alluminio e i tubi “flexi” economici?
I comuni tubi flessibili in alluminio (i cosiddetti Alu-flexi, Sono-flexi) sono assolutamente inadatti per le piscine coperte. I vapori di cloro provocano una rapida ossidazione dell’alluminio, che si manifesta con la formazione di una polvere bianca e con il successivo perforarsi della parete del condotto.
Attenzione alle perdite: Non appena si verifica la corrosione del condotto, il sistema perde l’equilibrio delle pressioni, aumenta l’umidità nella struttura dell’edificio e c’è il rischio di formazione di muffa intorno ai tratti non ermetici.
Materiali consigliati per RECUBOX® X-POOL
Per un funzionamento affidabile a lungo termine del recupero di calore per piscine, consigliamo di utilizzare materiali naturalmente resistenti alla corrosione:
| Condotti in plastica (PVC / PP) | La scelta ideale per le piscine. I condotti lisci in plastica sono resistenti al 100% al cloro e all’umidità e presentano perdite di carico minime. |
| Condotti in acciaio inox | Una soluzione premium con un’estrema resistenza meccanica. Adatta a distribuzioni a vista di design all’interno della hall. |
| Condotti isolati in EPE | Ottimi per i percorsi che attraversano spazi non riscaldati. Il polietilene espanso non assorbe acqua ed è chimicamente inerte. |
Importante: pendenza e scarico della condensa
La gravità lavora per voi:
Tutti i tratti orizzontali dei condotti devono essere posati con una pendenza verso l’unità RECUBOX® (pendenza minima 1–2%). Poiché RECUBOX® è posizionato nel punto più basso, tutta la condensa contenente composti di cloro defluisce in modo continuo verso lo scambiatore e da lì direttamente nello scarico. In questo modo si evita la formazione di “sacche” di acqua stagnante nei condotti.
Consiglio pratico: Se in alcuni punti è necessario utilizzare un condotto flessibile (ad esempio per il collegamento dei raccordi), scegliete esclusivamente tubi flessibili in plastica oppure tubi con strato interno resistente agli agenti chimici. In questo modo eviterete in futuro costose riparazioni nei controsoffitti.
Nota: La scelta corretta del materiale dei condotti è fondamentale per mantenere la garanzia di 12 anni sulla tenuta del mantello dell’unità RECUBOX®. Condotti non idonei possono influire negativamente sull’igiene dell’intero sistema.
