RECUBOX® X-POOL HRV 450 – Odporna chemicznie jednostka odzysku do basenów i środowisk agresywnych
Wersja RECUBOX® wykonana w całości z plastiku
Odporny chemicznie RECUBOX® nadaje się do basenów i przemysłu chemicznego
Absolutna odporność na chlor
Wydajność 0 - 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL to wysokiej klasy chemicznie odporna centrala wentylacyjna z odzyskiem ciepła, zaprojektowana do odzysku ciepła z powietrza w basenach, centrach wellness, saunach, laboratoriach oraz innych pomieszczeniach o wysokiej wilgotności lub z obecnością lekko agresywnych substancji chemicznych.
Dlaczego warto wybrać RECUBOX® X-POOL
- Wysoka odporność chemiczna do środowisk basenowych i korozyjnych
- Solidna konstrukcja spawana bez śrub, nitów i klejów
- Łatwe czyszczenie i wysoki standard higieniczny
- Prosta instalacja i łatwy serwis
- Duża elastyczność wykonania i rozmieszczenia króćców przyłączeniowych
- Długa żywotność nawet w wymagających warunkach eksploatacji
Konstrukcja i wykonanie materiałowe
Cała obudowa jednostki, kołnierze, ramy filtrów, uchwyty i inne elementy zewnętrzne wykonane są z wysokiej jakości polipropylenu (PP). Konstrukcja została zaprojektowana bez zbędnych elementów metalowych, z naciskiem na maksymalną odporność w wymagających środowiskach.
Materiał jednostki jest wysoce odporny na:
- chlor i ozon występujące w środowisku basenowym,
- kwasy i zasady,
- rozpuszczalniki, alkohole i lotne związki organiczne (LZO),
- mgłę solną i korozyjną wilgoć.
Konstrukcja wykorzystuje połączenia spawane w 100%. Oznacza to brak połączeń klejonych, brak naklejanych uszczelek oraz minimalne ryzyko nieszczelności. Wszystkie ważne elementy uszczelniające są wykonane mechanicznie i są łatwo wymienne.
Gładkie higieniczne ścianki umożliwiają łatwe czyszczenie i konserwację. Jednostka została zaprojektowana tak, aby zapewniała bardzo niskie wymagania serwisowe przy jednoczesnym zachowaniu wysokiego standardu higieny.
Dzięki solidnej konstrukcji, wysokiej jakości i maksymalnemu bezpieczeństwu higienicznemu nasze jednostki RECUBOX® są wykorzystywane w wielu projektach ČVUT, w tym w unikalnym systemie S.A.W.E.R., który UCEEB rozwija w celu pozyskiwania wody pitnej z powietrza.
Wymiennik ciepła – wykonanie RECUTECH EPOXY
Jednostka wyposażona jest w wymiennik w wykonaniu epoksydowym, odpowiedni do pracy w bardziej agresywnym i korozyjnym środowisku.
- Odporność na korozję zgodnie z ASTM B117, testowana w komorze solnej (NaCl 5% / 35 °C) przez okres do 1 000 godzin
- Wysoka odporność na rozpuszczalniki – na przykład trichloroetylen i tetrachloroetylen
- Parametry techniczne odpowiadające aluminiowym wymiennikom przeciwprądowym bez epoksydowej powłoki powierzchniowej
Instalacja i konserwacja
- Wentylatory nie są częścią jednostki – montuje się je bezpośrednio w instalacji wentylacyjnej, co pozwala zaoszczędzić miejsce w pomieszczeniu technicznym.
- W razie potrzeby wentylatory można szybko wymienić bez ingerencji w samą jednostkę RECUBOX®.
- Jednostka została zaprojektowana z myślą o łatwym dostępie serwisowym i prostej konserwacji.
Lepszy wybór niż rekuperacja wykonana w całości ze stali nierdzewnej
Dzięki właściwościom polipropylenu RECUBOX® X-POOL stanowi w wybranych zastosowaniach bardzo atrakcyjną alternatywę dla rozwiązań wykonanych w całości ze stali nierdzewnej. W agresywnym środowisku chemicznym nawet stal nierdzewna może z czasem ulegać korozji, podczas gdy wysokiej jakości konstrukcja z PP długoterminowo zachowuje swoją stabilność i szczelność.
Idealny wybór do
- Basenów, aquaparków, centrów wellness i saun – środowisk z chlorem i wysoką wilgotnością
- Laboratoriów i dygestoriów – odzysku ciepła w lekko agresywnych środowiskach chemicznych
- Zakładów chemicznych i magazynów, w tym stacji paliw
- Lakierni, galwanizerni i oczyszczalni z korozyjnymi oparami
- Obiektów rolniczych – na przykład środowisk z amoniakiem lub gazami kiszonkowymi
- Kontenerów produkcyjnych i technologicznych w korozyjnym i wilgotnym środowisku
Główne zalety jednostek RECUBOX®
 |
Łatwe wyjmowanie wymiennika Wymiennik można wyjąć z jednostki bardzo łatwo i szybko, dosłownie jednym ruchem. |
 |
Maksymalna higiena Zarówno jednostkę, jak i wymiennik można łatwo wyjąć i dokładnie wyczyścić. Wymiennik posiada certyfikat higieniczny ILH Berlin, a materiał RECUBOX® nadaje się również do wymagających zastosowań higienicznych. |
 |
Uszczelnienie mechaniczne bez klejów Wymiennik jest uszczelniony w rowku bez użycia klejów lub taśm klejących, które z czasem ulegają degradacji. Uszczelkę można w razie potrzeby łatwo wymienić. |
 |
Bez śrub, nitów i klejów RECUBOX® wykonany jest z jednego materiału przy użyciu technologii spawania gorącym gazem. Rezultatem są całkowicie szczelne połączenia bez degradacji spowodowanej starzeniem. |
 |
Szeroki zakres rozmiarów Dzięki szerokiej gamie rozmiarów możemy zaprojektować odpowiedni RECUBOX® nawet do przestrzeni o ograniczonych możliwościach instalacyjnych. |
 |
Kompatybilność z wymiennikami RECUTECH Jednostki RECUBOX® X-POOL są zaprojektowane dla pełnej gamy wymienników RECUTECH w wykonaniu EPOXY, certyfikowanych przez EUROVENT. |
 |
Szeroki zakres wydajności Jednostki RECUBOX® obejmują szerokie spektrum zastosowań – od mniejszych instalacji po duże obiekty technologiczne. |
 |
Maksymalna elastyczność Położenie króćców wlotowych i wylotowych można skonfigurować w bardzo szerokim zakresie wariantów, w zależności od konkretnego zastosowania. |
 |
Wersja lustrzana Wszystkie warianty są dostępne również w wykonaniu lustrzanym. Odpływ kondensatu jest wykonany jako przyłącze gwintowane 1/2" i znajduje się w dwóch pozycjach. |
Dodatkowe praktyczne zalety
Łatwa instalacja dzięki przygotowanym otworom montażowym pod pręty gwintowane.
Filtry o dużej powierzchni umożliwiają zastosowanie dowolnego medium filtracyjnego. W wersji podstawowej jednostka jest wyposażona w medium filtracyjne klasy M5.
By-pass jest dostępny jako oddzielny element obejściowy lub w wersji zintegrowanej z możliwością sterowania za pomocą siłownika.
Wykres straty ciśnienia
Wykres zależności straty ciśnienia PD [Pa] od strumienia objętości AV [m³/h] – wymiennik REK+27-400-22 EPOXY
Parametry dla przeciętnego okresu zimowego w Czechach
Stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1 °C i wilgotność względna 78 %, temperatura powietrza wewnętrznego 25 °C i wilgotność względna 28 %. Wyniki pochodzą z oprogramowania obliczeniowego certyfikowanego przez europejskie stowarzyszenie Eurovent.
Wykres sprawności
Wykres zależności sprawności EFF [%] od strumienia objętości AV [m³/h] – wymiennik REK+27-400-22 EPOXY
Parametry dla przeciętnego okresu zimowego w Czechach
Stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego 1 °C i wilgotność względna 78 %, temperatura powietrza wewnętrznego 25 °C i wilgotność względna 28 %. Wyniki pochodzą z oprogramowania obliczeniowego certyfikowanego przez europejskie stowarzyszenie Eurovent.

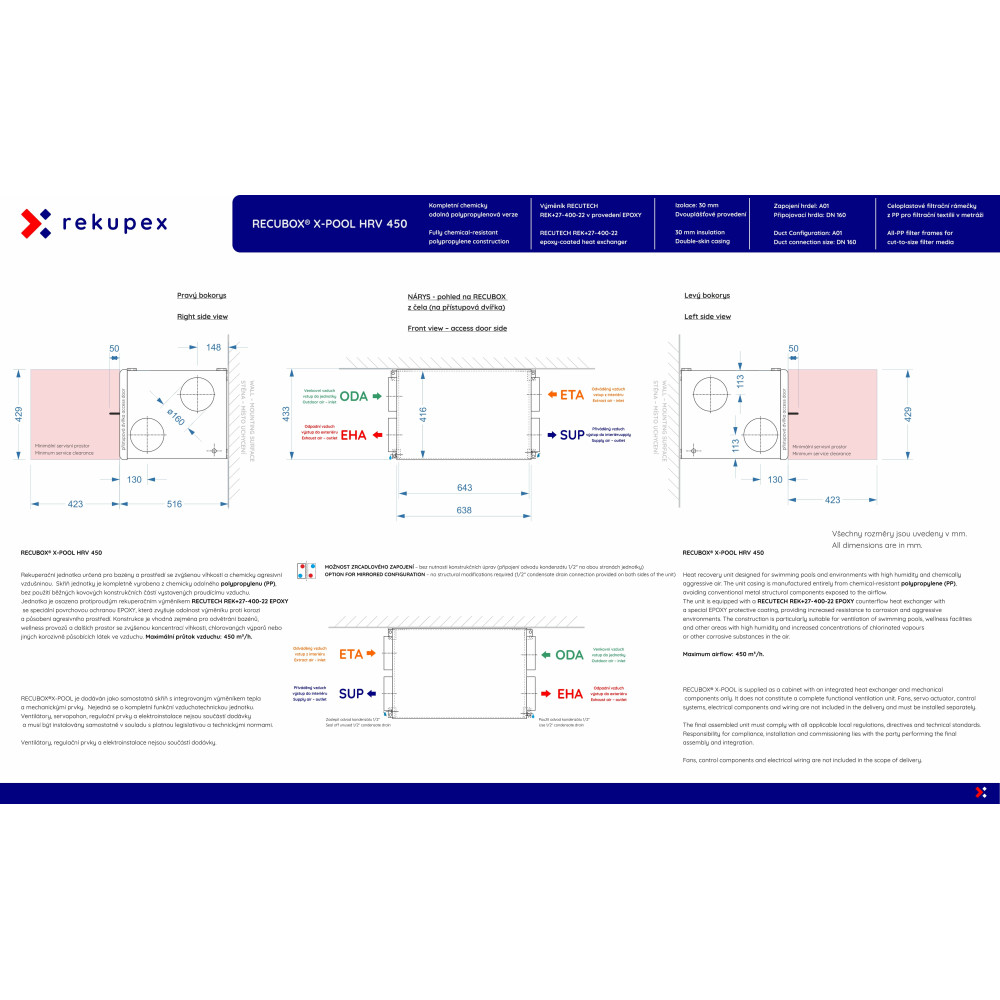

Rysunek techniczny RECUBOX®
Poniżej znajduje się rysunek techniczny jednostki RECUBOX® X-POOL HRV 450 A01 OPEN wraz z podstawowymi wymiarami i rozwiązaniami konstrukcyjnymi. Kliknij miniaturę, aby wyświetlić rysunek w pełnej rozdzielczości.
Kliknij miniaturę, aby wyświetlić rysunek w pełnej rozdzielczości.
Warianty rozmieszczenia króćców przyłączeniowych
Wyboru dokonuje się w procesie zamawiania.
Widok RECUBOX® od przodu przy otwartych drzwiach.
Podane wymiary obejmują kompletne wykonanie dwupłaszczowe oraz izolację termiczną o grubości 30 mm. Jeśli ostateczne wymiary jednostki ulegną znaczącej zmianie, na przykład z powodu zastosowania większych króćców przyłączeniowych lub innej modyfikacji technicznej, poinformujemy o tym z wyprzedzeniem po złożeniu zamówienia.
 |
A01 Wymiennik na szerokiej tacy, 4 króćce boczne Wymiary: 638 (A) × 433 (B) × 516 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia wariant klasyczny oraz lustrzany. |
 |
B01 Wymiennik na wąskiej tacy, 4 króćce boczne Wymiary: 638 (B) × 433 (A) × 516 (C) mm – wysokość × szerokość × głębokość Rysunek przedstawia wariant klasyczny oraz lustrzany. |
 |
A02 Wymiennik na szerokiej tacy, 2 króćce skierowane do góry i 2 króćce boczne Wymiary: 638 (A) × 433 (B) × 516 (C) mm – szerokość × wysokość × głębokość Rysunek przedstawia wariant klasyczny oraz lustrzany. |
 |
B02 Wymiennik na wąskiej tacy, 2 króćce skierowane do góry i 2 króćce boczne Wymiary: 638 (B) × 433 (A) × 516 (C) mm – wysokość × szerokość × głębokość Rysunek przedstawia wariant klasyczny oraz lustrzany. |
Opis
- Tworzywo
- SIMONA AlphaPLUS - POLYPROPYLEN
- Temperatura pracy [°C]
- -20 .. +80
- Kraj pochodzenia
- CZ
- Brak ryzyka korozji: Ten wentylator nie ma kontaktu z chlorem ani wilgocią z basenu, ponieważ pracuje wyłącznie z powietrzem zewnętrznym.
- Wybór: Dla tej pozycji wystarczy standardowy wysokiej jakości wentylator kanałowy bez konieczności specjalnej odporności chemicznej.
- Bariera filtracyjna: Powietrze z basenu przechodzi najpierw przez tkaninę filtracyjną, która mechanicznie wychwytuje aerozol (mikrokropelki wody ze skoncentrowanym chlorem).
- Oczyszczanie przez kondensację: W wymienniku rekuperacyjnym powietrze schładza się, a wilgoć ulega skropleniu. Ta woda wiąże ze sobą gazowy chlor i bezpiecznie odprowadza go do odpływu.
- Rezultat: Wentylator umieszczony dopiero za RECUBOX-em pracuje ze znacząco „oczyszczonym” powietrzem, co chroni jego silnik i łożyska.
Jakie wentylatory wybrać do wentylacji basenu?
Dobór wentylatorów do pomieszczeń basenowych jest krytyczny ze względu na wysoką wilgotność i obecność agresywnego chloru. Jednak przy zastosowaniu jednostki RECUBOX® X-POOL, dzięki jej konstrukcji, wymagania dotyczące odporności wentylatorów znacząco zmieniają się na Twoją korzyść.
1. Wentylator do nawiewu powietrza (świeże powietrze)
W tej części systemu sytuacja jest najprostsza. Wentylator nawiewny zasysa czyste powietrze zewnętrzne i tłoczy je przez rekuperator do hali basenowej.
2. Wentylator do wyciągu powietrza (powietrze zużyte)
Dzięki unikalnej integracji z jednostką RECUBOX® X-POOL, wentylator wyciągowy jest chroniony w sposób, który znacząco wydłuża jego żywotność:
Zalecenia dotyczące instalacji i konserwacji
Kluczowa zasada: RECUBOX® jako najniższy punkt systemu
Dla prawidłowego działania jednostka RECUBOX® musi być zainstalowana w najniższym punkcie trasy wentylacyjnej. Tylko wtedy instalacja może naturalnie odprowadzać cały agresywny kondensat z chlorem w kierunku jednostki, a następnie do odpływu. W ten sposób zapobiega się gromadzeniu wilgoci przy wentylatorach lub w krytycznych połączeniach kanałów.
| Materiał przewodów | Dla gałęzi wyciągowej zalecamy wyłącznie przewody z tworzywa sztucznego (PVC/PP) lub ze stali nierdzewnej. Przewody aluminiowe ulegają szybkiej korozji. |
| Typ wentylatora | Zalecamy wybór wentylatorów w całości z tworzywa sztucznego o stopniu ochrony co najmniej IP44. |
| Konserwacja filtrów | Regularna kontrola tkaniny filtracyjnej jest w basenach kluczowa dla zachowania czystości wymiennika i ochrony wentylatora. |
Nasze spojrzenie eksperckie: Połączenie odpornej konstrukcji RECUBOX® X-POOL z odpowiednio dobranymi plastikowymi wentylatorami stanowi technicznie najczystsze rozwiązanie dla nowoczesnych basenów. Taka konfiguracja obniża koszty, ponieważ eliminuje potrzebę stosowania niezwykle drogich wentylatorów przemysłowych dla przemysłu chemicznego.
Uwaga: Powyższe informacje przedstawiają zalecaną praktykę techniczną producenta służącą wydłużeniu żywotności komponentów. Ostateczny dobór wentylatorów powinien zawsze odpowiadać projektowi instalacji wentylacyjnej oraz przewidywanemu stężeniu substancji chemicznych w konkretnym obiekcie.
Jakie przewody wybrać do wentylacji basenowej?
Wybór materiału instalacji wentylacyjnej w przypadku basenu jest tak samo ważny jak sama rekuperacja. Agresywne środowisko zawierające chlor w połączeniu z wysoką wilgotnością może zniszczyć źle dobrane przewody w ciągu kilku miesięcy.
Dlaczego należy unikać aluminium i tanich przewodów „flexi”?
Powszechnie stosowane aluminiowe przewody elastyczne (tzw. Alu-flexi, Sono-flexi) są całkowicie nieodpowiednie do hal basenowych. Opary chloru powodują szybką oksydację aluminium, co objawia się powstawaniem białego proszku, a następnie perforacją ścianki przewodu.
Uwaga na nieszczelności: Gdy tylko pojawi się korozja przewodów, system traci równowagę ciśnień, wzrasta wilgotność w konstrukcji budynku i pojawia się ryzyko powstawania pleśni w pobliżu nieszczelnych odcinków instalacji.
Zalecane materiały dla RECUBOX® X-POOL
Do długotrwałej i niezawodnej pracy wentylacji basenowej zalecamy stosowanie materiałów naturalnie odpornych na korozję:
| Przewody z tworzywa sztucznego (PVC / PP) | Idealny wybór do basenów. Gładkie przewody z tworzywa są w 100% odporne na chlor i wilgoć oraz charakteryzują się minimalnymi stratami ciśnienia. |
| Przewody ze stali nierdzewnej | Rozwiązanie premium o ekstremalnej odporności mechanicznej. Odpowiednie do designerskich, widocznych instalacji we wnętrzu hali. |
| Izolowane przewody EPE | Doskonałe do tras prowadzonych przez nieogrzewane przestrzenie. Spieniony polietylen nie nasiąka wodą i jest odporny chemicznie. |
Ważne: Spadek i odprowadzenie kondensatu
Grawitacja działa na Twoją korzyść:
Wszystkie poziome odcinki przewodów muszą być prowadzone ze spadkiem w kierunku jednostki RECUBOX® (minimalny spadek 1–2 %). Ponieważ RECUBOX® znajduje się w najniższym punkcie, cały kondensat zawierający związki chloru płynnie odpływa do wymiennika, a stamtąd bezpośrednio do odpływu. Dzięki temu zapobiegniesz tworzeniu się „kieszeni” ze stojącą wodą w przewodach.
Praktyczna wskazówka: Jeśli w niektórych miejscach musisz zastosować przewody elastyczne (np. do podłączenia króćców), wybieraj wyłącznie plastikowe przewody elastyczne lub przewody z wewnętrzną warstwą odporną na chemikalia. Dzięki temu unikniesz kosztownych napraw w sufitach podwieszanych w przyszłości.
Uwaga: Prawidłowy dobór materiału przewodów ma kluczowe znaczenie dla zachowania 12-letniej gwarancji na szczelność obudowy jednostki RECUBOX®. Niewłaściwe przewody mogą negatywnie wpłynąć na higienę całego systemu.
