RECUBOX® X-POOL HRV 450 – Chemicky odolná rekuperačná jednotka do bazénov a agresívneho prostredia
Celoplastový variant RECUBOXU®
Chemicky odolný RECUBOX® vhodný do bazénov a chemického priemyslu
Absolútna odolnosť voči chlóru
Výkon od 0 – 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL je prémiová chemicky odolná rekuperačná jednotka určená na rekuperáciu tepla zo vzduchu v bazénoch, wellness centrách, saunách, laboratóriách a ďalších priestoroch s vysokou vlhkosťou alebo s výskytom mierne agresívnych chemických látok.
Prečo zvoliť RECUBOX® X-POOL
- Vysoká chemická odolnosť pre bazénové a korozívne prostredie
- Robustná zváraná konštrukcia bez skrutiek, nitov a lepidiel
- Jednoduché čistenie a vysoký hygienický štandard
- Jednoduchá inštalácia a ľahký servis
- Vysoká variabilita vyhotovenia a umiestnenia pripojovacích hrdiel
- Dlhá životnosť aj v náročných prevádzkových podmienkach
Konštrukcia a materiálové vyhotovenie
Celý plášť jednotky, príruby, rámy filtrov, držiaky a ďalšie vonkajšie komponenty sú vyrobené z kvalitného polypropylénu (PP). Konštrukcia je navrhnutá bez zbytočných kovových častí, s dôrazom na maximálnu odolnosť v náročnom prostredí.
Materiál jednotky je vysoko odolný voči:
- chlóru a ozónu v bazénovej prevádzke,
- kyselinám a zásadám,
- rozpúšťadlám, alkoholom a prchavým organickým látkam (VOC),
- soľnej hmle a korozívnej vlhkosti.
Konštrukcia využíva 100 % zvárané spoje. To znamená bez lepených spojov, bez nalepovaných tesnení a s minimálnym rizikom netesností. Všetky dôležité tesniace prvky sú riešené mechanicky a sú ľahko vymeniteľné.
Hladké hygienické steny umožňujú jednoduché čistenie a údržbu. Jednotka je navrhnutá tak, aby mala veľmi nízke nároky na servis a zároveň zachovávala vysoký hygienický štandard.
Vďaka robustnej konštrukcii, vysokej kvalite a maximálnej hygienickej bezpečnosti sú naše jednotky RECUBOX® súčasťou mnohých projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
Tepelný výmenník – vyhotovenie RECUTECH EPOXY
Jednotka je vybavená výmenníkom v epoxidovom vyhotovení, vhodným na prevádzku v agresívnejšom a korozívnom prostredí.
- Odolnosť proti korózii podľa ASTM B117, testovaná v komore so soľnou hmlou (NaCl 5 % / 35 °C) až 1 000 hodín
- Vysoká odolnosť voči rozpúšťadlám – napríklad trichlóretylén a tetrachlóretylén
- Technické parametre zodpovedajúce hliníkovým protiprúdovým výmenníkom bez epoxidovej povrchovej úpravy
Inštalácia a údržba
- Ventilátory nie sú súčasťou jednotky – inštalujú sa priamo do vzduchotechnického potrubia, čím šetria miesto v technickej miestnosti.
- V prípade potreby je možné ventilátory rýchlo vymeniť bez zásahu do samotnej jednotky RECUBOX®.
- Jednotka je navrhnutá s dôrazom na ľahký servisný prístup a jednoduchú údržbu.
Lepšia voľba než celonerezová rekuperácia
Vďaka vlastnostiam polypropylénu je RECUBOX® X-POOL vo vybraných aplikáciách veľmi atraktívnou alternatívou k riešeniam z nehrdzavejúcej ocele. V agresívnom chemickom prostredí môže časom korodovať aj nehrdzavejúca oceľ, zatiaľ čo kvalitná PP konštrukcia si dlhodobo zachováva svoju stabilitu a tesnosť.
Ideálna voľba pre
- Bazény, aquaparky, wellness centrá a sauny – prostredie s chlórom a vysokou vlhkosťou
- Laboratóriá a digestory – rekuperácia tepla v mierne agresívnom chemickom prostredí
- Chemické prevádzky a sklady, vrátane čerpacích staníc
- Lakovne, galvanizovne a čistiarne s korozívnymi výparmi
- Poľnohospodárske objekty – napríklad prostredie s amoniakom alebo silážnymi plynmi
- Výrobné a technologické kontajnery v korozívnom a vlhkom prostredí
Hlavné výhody jednotiek RECUBOX®
 |
Jednoduché vybratie výmenníka Výmenník je možné z jednotky vybrať veľmi jednoducho a rýchlo, doslova jedným pohybom. |
 |
Maximálna hygiena Jednotku aj výmenník je možné ľahko vybrať a dôkladne vyčistiť. Výmenník disponuje hygienickým certifikátom ILH Berlin a materiál RECUBOX® je vhodný aj pre náročné hygienické aplikácie. |
 |
Mechanické tesnenie bez lepidiel Výmenník je utesnený v drážke bez použitia lepidiel alebo lepiacich pások, ktoré časom degradujú. Tesnenie je možné v prípade potreby jednoducho vymeniť. |
 |
Bez skrutiek, nitov a lepidiel RECUBOX® je vyrobený z jedného materiálu technológiou zvárania horúcim plynom. Výsledkom sú absolútne tesné spoje bez degradácie spôsobenej starnutím. |
 |
Široký rozsah veľkostí Vďaka širokej ponuke veľkostí dokážeme navrhnúť vhodný RECUBOX® aj do priestorov s obmedzenými možnosťami inštalácie. |
 |
Kompatibilita s výmenníkmi RECUTECH Jednotky RECUBOX® X-POOL sú navrhnuté pre celý rad výmenníkov RECUTECH vo vyhotovení EPOXY certifikovaných spoločnosťou EUROVENT. |
 |
Široký rozsah výkonu Jednotky RECUBOX® pokrývajú široké spektrum aplikácií, od menších inštalácií až po veľké technologické prevádzky. |
 |
Maximálna variabilita Umiestnenie vstupných a výstupných hrdiel je možné nakonfigurovať vo veľmi širokom rozsahu variantov podľa konkrétnej aplikácie. |
 |
Zrkadlové vyhotovenie Všetky varianty sú dostupné aj v zrkadlovom vyhotovení. Odvod kondenzátu je riešený pomocou závitového pripojenia 1/2" a je osadený v dvoch polohách. |
Ďalšie praktické výhody
Jednoduchá inštalácia vďaka pripraveným montážnym otvorom pre závitové tyče.
Veľkoplošné filtre umožňujú použitie ľubovoľného filtračného média. V základnom vyhotovení je jednotka vybavená filtračným médiom triedy M5.
By-pass je dostupný ako samostatný obtokový diel alebo v integrovanej verzii s možnosťou ovládania servopohonom.
Graf tlakovej straty
Graf závislosti tlakovej straty PD [Pa] od objemového prietoku AV [m³/h] – výmenník REK+27-400-22 EPOXY
Parametre pre obdobie priemernej zimy v ČR
Pomer vnútorného a vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1 °C a relatívna vlhkosť 78 %, teplota vnútorného vzduchu 25 °C a relatívna vlhkosť 28 %. Výsledky pochádzajú z výpočtového softvéru certifikovaného európskou organizáciou Eurovent.
Graf účinnosti
Graf závislosti účinnosti EFF [%] od objemového prietoku AV [m³/h] – výmenník REK+27-400-22 EPOXY
Parametre pre obdobie priemernej zimy v ČR
Pomer vnútorného a vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1 °C a relatívna vlhkosť 78 %, teplota vnútorného vzduchu 25 °C a relatívna vlhkosť 28 %. Výsledky pochádzajú z výpočtového softvéru certifikovaného európskou organizáciou Eurovent.

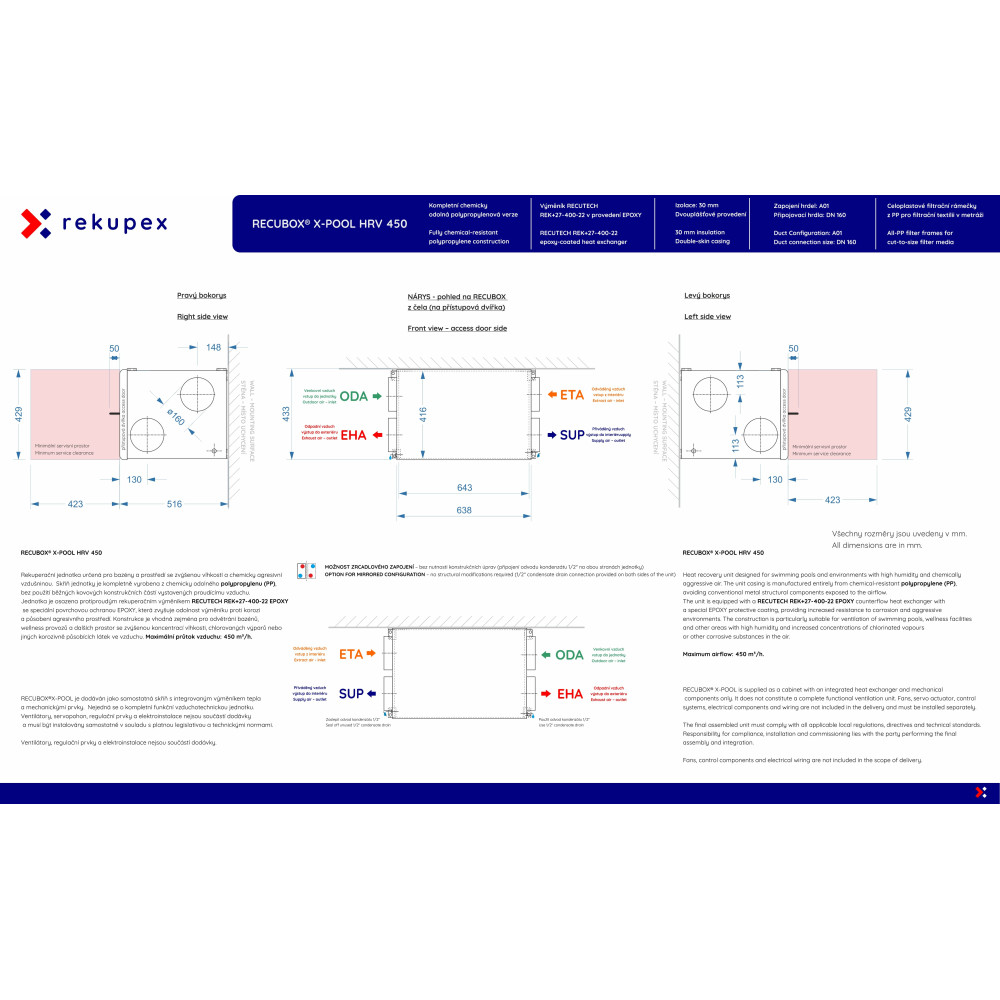

Technický výkres RECUBOXU®
Nižšie nájdete technický výkres jednotky RECUBOX® X-POOL HRV 450 A01 OPEN vrátane základných rozmerov a konštrukčného vyhotovenia. Kliknutím na náhľad zobrazíte výkres v plnom rozlíšení.
Kliknutím na náhľad zobrazíte výkres v plnom rozlíšení.
Varianty umiestnenia pripojovacích hrdiel
Výber sa vykonáva v procese objednávania.
Pohľad na RECUBOX® spredu pri otvorených dvierkach.
Uvedené rozmery zahŕňajú kompletné dvojplášťové vyhotovenie a tepelnú izoláciu s hrúbkou 30 mm. Ak by sa výsledné rozmery jednotky výrazne zmenili, napríklad z dôvodu použitia väčších pripojovacích hrdiel alebo inej technickej úpravy, po objednaní vás o tejto skutočnosti vopred informujeme.
 |
A01 Výmenník na širokej vani, 4 hrdlá do strán Rozmery: 638 (A) × 433 (B) × 516 (C) mm – šírka × výška × hĺbka Výkres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B01 Výmenník na úzkej vani, 4 hrdlá do strán Rozmery: 638 (B) × 433 (A) × 516 (C) mm – výška × šírka × hĺbka Výkres zobrazuje klasické aj zrkadlové zapojenie. |
 |
A02 Výmenník na širokej vani, 2 hrdlá nahor a 2 hrdlá do strán Rozmery: 638 (A) × 433 (B) × 516 (C) mm – šírka × výška × hĺbka Výkres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B02 Výmenník na úzkej vani, 2 hrdlá nahor a 2 hrdlá do strán Rozmery: 638 (B) × 433 (A) × 516 (C) mm – výška × šírka × hĺbka Výkres zobrazuje klasické aj zrkadlové zapojenie. |
Tabuľka dát
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Prevádzková teplota [°C]
- -20 .. +80
- Krajina pôvodu
- CZ
- Nulové riziko korózie: Tento ventilátor neprichádza do styku s chlórom ani vlhkosťou z bazéna, pretože pracuje výhradne s vonkajším vzduchom.
- Voľba: Pre túto pozíciu postačuje štandardný kvalitný potrubný ventilátor bez potreby špeciálnej chemickej odolnosti.
- Filtračná bariéra: Vzduch z bazéna prechádza najskôr cez filtračnú textíliu, ktorá mechanicky zachytí aerosól (mikrokvapôčky vody s koncentrovaným chlórom).
- Kondenzačné čistenie: V rekuperačnom výmenníku sa vzduch ochladí a vlhkosť skondenzuje. Táto voda na seba naviaže plynný chlór a bezpečne ho odvedie do odpadu.
- Výsledok: Ventilátor umiestnený až za RECUBOXom pracuje s výrazne „prečisteným“ vzduchom, čo chráni jeho motor aj ložiská.
Aké ventilátory vybrať pre vetranie bazéna?
Výber ventilátorov pre bazénové priestory je kritický kvôli vysokej vlhkosti a prítomnosti agresívneho chlóru. Pri použití jednotky RECUBOX® X-POOL sa však vďaka jej konštrukcii požiadavky na odolnosť ventilátorov výrazne menia vo váš prospech.
1. Ventilátor pre prívod vzduchu (čerstvý vzduch)
V tejto časti systému je situácia najjednoduchšia. Prívodný ventilátor nasáva čistý vonkajší vzduch a tlačí ho cez rekuperátor do bazénovej haly.
2. Ventilátor pre odťah vzduchu (odpadný vzduch)
Vďaka unikátnej integrácii s jednotkou RECUBOX® X-POOL je odťahový ventilátor chránený spôsobom, ktorý zásadne predlžuje jeho životnosť:
Odporúčania pre inštaláciu a údržbu
Kľúčové pravidlo: RECUBOX® ako najnižší bod systému
Pre správnu funkciu musí byť jednotka RECUBOX® inštalovaná v najnižšom bode vzduchotechnickej trasy. Len tak môže potrubie prirodzene odvádzať všetok agresívny kondenzát s chlórom smerom do jednotky a následne do odpadu. Tým zabránite hromadeniu vlhkosti pri ventilátoroch alebo v kritických spojoch potrubia.
| Materiál potrubia | Pre odťahovú vetvu odporúčame výhradne plastové (PVC/PP) alebo nerezové potrubie. Hliníkové potrubie podlieha rýchlej korózii. |
| Typ ventilátora | Odporúčame voliť ventilátory v celoplastovom vyhotovení s krytím aspoň IP44. |
| Údržba filtrov | Pravidelná kontrola filtračnej textílie je pri bazénoch kľúčová pre zachovanie čistoty výmenníka aj ochrany ventilátora. |
Náš odborný pohľad: Kombinácia odolnej konštrukcie RECUBOX® X-POOL a vhodne zvolených plastových ventilátorov predstavuje technicky najčistejšie riešenie pre moderné bazény. Táto konfigurácia šetrí náklady, pretože eliminuje potrebu extrémne drahých priemyselných ventilátorov pre chemický priemysel.
Poznámka: Vyššie uvedené informácie predstavujú odporúčanú technickú prax výrobcu na predĺženie životnosti komponentov. Konečný výber ventilátorov by mal vždy zodpovedať projektu VZT a predpokladanej koncentrácii chemických látok v konkrétnej prevádzke.
Aké potrubie zvoliť pre bazénové vetranie?
Voľba materiálu vzduchotechnického rozvodu je pri bazéne rovnako dôležitá ako samotná rekuperácia. Agresívne prostredie s obsahom chlóru v kombinácii s vysokou vlhkosťou dokáže nevhodne zvolené potrubie zlikvidovať v priebehu niekoľkých mesiacov.
Prečo sa vyhnúť hliníku a lacným „flexi“ hadiciam?
Bežne používané hliníkové ohybné hadice (tzv. Alu-flexi, Sono-flexi) sú pre bazénové haly úplne nevhodné. Chlórové výpary vyvolávajú pri hliníku rýchlu oxidáciu, ktorá sa prejavuje vznikom bieleho prášku a následným prehrdzavením steny potrubia.
Pozor na netesnosti: Akonáhle dôjde ku korózii potrubia, systém stráca rovnotlakosť, zvyšuje sa vlhkosť v konštrukcii objektu a hrozí vznik plesní v okolí netesných rozvodov.
Odporúčané materiály pre RECUBOX® X-POOL
Pre dlhodobo spoľahlivú prevádzku bazénovej rekuperácie odporúčame používať materiály, ktoré prirodzene odolávajú korózii:
| Plastové potrubie (PVC / PP) | Ideálna voľba pre bazény. Hladké plastové potrubie je 100 % odolné voči chlóru aj vlhkosti a má minimálne tlakové straty. |
| Nerezové potrubie | Prémiové riešenie s extrémnou mechanickou odolnosťou. Vhodné pre dizajnové priznané rozvody v interiéri haly. |
| Izolované EPE potrubie | Výborné pre trasy vedené nevykurovanými priestormi. Penový polyetylén je nenasákavý a chemicky inertný. |
Dôležité: Spádovanie a odvod kondenzátu
Gravitácia pracuje vo váš prospech:
Všetky vodorovné trasy potrubia musia byť spádované smerom k jednotke RECUBOX® (minimálny sklon 1–2 %). Pretože je RECUBOX® umiestnený v najnižšom bode, všetok kondenzát obsahujúci chlórové zlúčeniny plynulo odteká do výmenníka a odtiaľ priamo do odpadu. Tým zabránite vytváraniu „vreciek“ so stojatou vodou v potrubí.
Praktický tip: Ak musíte na niektorých miestach použiť ohybné potrubie (napríklad na dopojenie hrdiel), voľte výhradne plastové ohybné hadice alebo hadice s vnútornou vrstvou odolnou voči chemikáliám. Vyhnete sa tak budúcim nákladným opravám v podhľadoch.
Poznámka: Správna voľba materiálu potrubia je kľúčová pre zachovanie 12-ročnej záruky na tesnosť plášťa jednotky RECUBOX®. Nevhodné potrubie môže negatívne ovplyvniť hygienu celého systému.
