RECUBOX® X-POOL HRV 450 – Kemisk resistent genvindingsenhed til svømmebassiner og aggressive miljøer
Helplastikversion af RECUBOX®
Kemisk resistent RECUBOX®, egnet til svømmebassiner og den kemiske industri
Absolut modstandsdygtighed over for klor
Ydeevne fra 0 - 450 m3/t.
RECUBOX® X-POOL
RECUBOX® X-POOL er en førsteklasses kemikalieresistent varmegenvindingsenhed, der er udviklet til varmegenvinding fra luft i svømmehaller, wellnesscentre, saunaer, laboratorier og andre rum med høj luftfugtighed eller forekomst af let aggressive kemiske stoffer.
Hvorfor vælge RECUBOX® X-POOL
- Høj kemisk resistens til svømmehalsmiljøer og korrosive omgivelser
- Robust svejset konstruktion uden skruer, nitter og lim
- Nem rengøring og høj hygiejnestandard
- Enkel installation og nem service
- Stor fleksibilitet i udførelsen og placeringen af tilslutningsstudse
- Lang levetid selv under krævende driftsforhold
Konstruktion og materialevalg
Hele enhedens kabinet, flanger, filterrammer, holdere og øvrige udvendige komponenter er fremstillet af højkvalitets polypropylen (PP). Konstruktionen er udviklet uden unødvendige metaldele med fokus på maksimal modstandsdygtighed i krævende miljøer.
Enhedens materiale er meget modstandsdygtigt over for:
- klor og ozon i svømmehalsmiljøer,
- syrer og baser,
- opløsningsmidler, alkoholer og flygtige organiske forbindelser (VOC),
- salttåge og korrosiv fugt.
Konstruktionen anvender 100 % svejsede samlinger. Det betyder ingen limede samlinger, ingen påklæbede tætninger og minimal risiko for utætheder. Alle vigtige tætningselementer er mekanisk udført og nemme at udskifte.
Glatte, hygiejniske vægge gør rengøring og vedligeholdelse enkel. Enheden er udviklet med meget lavt servicebehov og samtidig en høj hygiejnestandard.
Takket være deres robuste konstruktion, høje kvalitet og maksimale hygiejniske sikkerhed indgår vores RECUBOX®-enheder i en række projekter hos ČVUT, herunder det unikke S.A.W.E.R.-system, som UCEEB udvikler til udvinding af drikkevand fra luften.
Varmeveksler – RECUTECH EPOXY-udførelse
Enheden er udstyret med en varmeveksler i epoxybelagt udførelse, som er velegnet til drift i mere aggressive og korrosive miljøer.
- Korrosionsbestandighed i henhold til ASTM B117, testet i salttågekammer (NaCl 5 % / 35 °C) i op til 1.000 timer
- Høj modstandsdygtighed over for opløsningsmidler – eksempelvis trichlorethylen og tetrachlorethylen
- Tekniske parametre svarende til aluminium-modstrømsvarmevekslere uden epoxyoverfladebehandling
Installation og vedligeholdelse
- Ventilatorer er ikke en del af enheden – de installeres direkte i ventilationskanalen og sparer dermed plads i teknikrummet.
- Ved behov kan ventilatorerne hurtigt udskiftes uden indgreb i selve RECUBOX®-enheden.
- Enheden er udviklet med nem serviceadgang og enkel vedligeholdelse.
Et bedre valg end varmegenvinding helt i rustfrit stål
Takket være polypropylens egenskaber er RECUBOX® X-POOL i udvalgte anvendelser et meget attraktivt alternativ til løsninger helt i rustfrit stål. I aggressive kemiske miljøer kan selv rustfrit stål med tiden korrodere, mens en PP-konstruktion af høj kvalitet bevarer sin stabilitet og tæthed på lang sigt.
Det perfekte valg til
- Svømmehaller, vandlande, wellnesscentre og saunaer – miljøer med klor og høj luftfugtighed
- Laboratorier og stinkskabe – varmegenvinding i let aggressive kemiske miljøer
- Kemiske anlæg og lagerområder, herunder tankstationer
- Lakeringsanlæg, galvaniseringsanlæg og renseanlæg med korrosive dampe
- Landbrugsbygninger – eksempelvis miljøer med ammoniak eller ensilagegasser
- Produktions- og teknologicontainere i korrosive og fugtige miljøer
De vigtigste fordele ved RECUBOX®-enheder
 |
Nem udtagning af varmeveksleren Varmeveksleren kan fjernes fra enheden meget nemt og hurtigt, bogstaveligt talt med én bevægelse. |
 |
Maksimal hygiejne Både enheden og varmeveksleren er let tilgængelige, kan nemt fjernes og rengøres grundigt. Varmeveksleren har et hygiejnecertifikat fra ILH Berlin, og RECUBOX®-materialet er også velegnet til krævende hygiejniske anvendelser. |
 |
Mekanisk tætning uden lim Varmeveksleren tætnes i en not uden brug af lim eller klæbebånd, som kan nedbrydes med tiden. Tætningen kan nemt udskiftes ved behov. |
 |
Uden skruer, nitter og lim RECUBOX® fremstilles af ét materiale ved hjælp af varmluftssvejsning. Resultatet er fuldstændigt tætte samlinger uden nedbrydning som følge af aldring. |
 |
Bredt udvalg af størrelser Takket være det brede udvalg af størrelser kan vi designe en passende RECUBOX® selv til rum med begrænsede installationsmuligheder. |
 |
Kompatibilitet med RECUTECH varmevekslere RECUBOX® X-POOL-enheder er designet til hele serien af RECUTECH-varmevekslere i EPOXY-udførelse, certificeret af EUROVENT. |
 |
Bredt kapacitetsområde RECUBOX®-enheder dækker et bredt anvendelsesområde, fra mindre installationer til store teknologiske anlæg. |
 |
Maksimal fleksibilitet Placeringen af indløbs- og udløbsstudse kan konfigureres i et meget bredt udvalg af varianter afhængigt af den konkrete anvendelse. |
 |
Spejlvendt udførelse Alle varianter fås også i spejlvendt udførelse. Kondensafløbet er udført med en 1/2" gevindtilslutning og er placeret i to positioner. |
Yderligere praktiske fordele
Nem installation takket være forberedte monteringshuller til gevindstænger.
Filtre med stort overfladeareal gør det muligt at anvende forskellige filtermedier. I standardudførelsen er enheden udstyret med filtermedie i klasse M5.
By-pass fås som separat bypass-del eller i integreret udførelse med mulighed for styring via servomotor.
Graf for tryktab
Sammenhæng mellem tryktab PD [Pa] og volumenstrøm AV [m³/h] – varmeveksler REK+27-400-22 EPOXY
Parametre for en gennemsnitlig vinterperiode i Tjekkiet
Forhold mellem indendørs- og udendørsluft 1:1, udelufttemperatur 1 °C og relativ luftfugtighed 78 %, indelufttemperatur 25 °C og relativ luftfugtighed 28 %. Resultaterne stammer fra beregningssoftware certificeret af den europæiske organisation Eurovent.
Graf for virkningsgrad
Sammenhæng mellem virkningsgrad EFF [%] og volumenstrøm AV [m³/h] – varmeveksler REK+27-400-22 EPOXY
Parametre for en gennemsnitlig vinterperiode i Tjekkiet
Forhold mellem indendørs- og udendørsluft 1:1, udelufttemperatur 1 °C og relativ luftfugtighed 78 %, indelufttemperatur 25 °C og relativ luftfugtighed 28 %. Resultaterne stammer fra beregningssoftware certificeret af den europæiske organisation Eurovent.

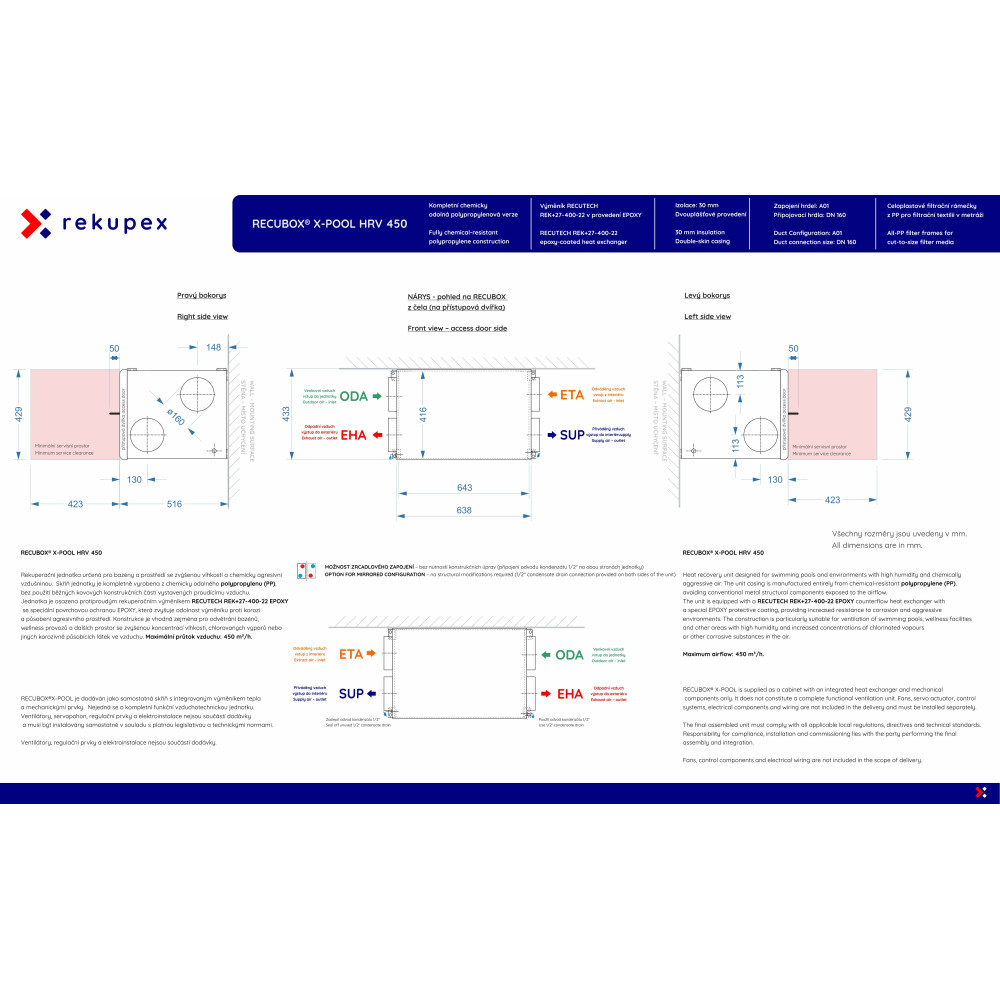

Teknisk tegning af RECUBOX®
Nedenfor finder du den tekniske tegning af RECUBOX® X-POOL HRV 450 A01 OPEN, inklusive de grundlæggende mål og den konstruktive udførelse. Klik på forhåndsvisningen for at åbne tegningen i fuld opløsning.
Klik på forhåndsvisningen for at se tegningen i fuld opløsning.
Varianter for placering af tilslutningsstudse
Valget foretages under bestillingsprocessen.
Frontvisning af RECUBOX® med åben dør.
De angivne mål omfatter den komplette dobbeltvæggede konstruktion samt 30 mm varmeisolering. Hvis enhedens endelige mål ændres væsentligt, eksempelvis på grund af større tilslutningsstudse eller andre tekniske ændringer, informerer vi dig om dette på forhånd efter bestillingen.
 |
A01 Varmeveksler på bred bakke, 4 sidestudse Mål: 638 (A) × 433 (B) × 516 (C) mm – bredde × højde × dybde Tegningen viser både standard- og spejlvendt udførelse. |
 |
B01 Varmeveksler på smal bakke, 4 sidestudse Mål: 638 (B) × 433 (A) × 516 (C) mm – højde × bredde × dybde Tegningen viser både standard- og spejlvendt udførelse. |
 |
A02 Varmeveksler på bred bakke, 2 studse opad og 2 sidestudse Mål: 638 (A) × 433 (B) × 516 (C) mm – bredde × højde × dybde Tegningen viser både standard- og spejlvendt udførelse. |
 |
B02 Varmeveksler på smal bakke, 2 studse opad og 2 sidestudse Mål: 638 (B) × 433 (A) × 516 (C) mm – højde × bredde × dybde Tegningen viser både standard- og spejlvendt udførelse. |
Produktinformation
- Materiale
- SIMONA AlphaPLUS - POLYPROPYLEN
- Driftstemperatur [°C]
- -20 .. +80
- Oprindelsesland
- Tjekkiet
- Ingen risiko for korrosion: Denne ventilator kommer ikke i kontakt med klor eller fugt fra poolen, fordi den udelukkende arbejder med udeluft.
- Valg: Til denne position er en standard kvalitetskanalventilator tilstrækkelig uden behov for særlig kemisk modstandsdygtighed.
- Filtreringsbarriere: Luften fra poolen passerer først gennem filtertekstil, som mekanisk opfanger aerosol (mikrodråber af vand med koncentreret klor).
- Kondensationsrensning: I varmegenvindingsveksleren afkøles luften, og fugten kondenserer. Dette vand binder gasformigt klor og leder det sikkert bort til afløbet.
- Resultat: Ventilatoren placeret først efter RECUBOX arbejder med markant “renset” luft, hvilket beskytter dens motor og lejer.
Hvilke ventilatorer skal man vælge til ventilation af swimmingpool i kombination med RECUBOX® X-POOL?
Hvilke ventilatorer skal man vælge til ventilation af swimmingpool?
Valget af ventilatorer til poolområder er kritisk på grund af den høje luftfugtighed og tilstedeværelsen af aggressiv klor. Ved brug af enheden RECUBOX® X-POOL ændrer kravene til ventilatorernes modstandsdygtighed sig dog markant til din fordel takket være dens konstruktion.
1. Ventilator til tilluft (frisk luft)
I denne del af systemet er situationen den enkleste. Tilluftsventilatoren suger ren udeluft ind og presser den gennem varmegenvindingsenheden ind i svømmehallen.
2. Ventilator til udsugning (afkastluft)
Takket være den unikke integration med enheden RECUBOX® X-POOL er udsugningsventilatoren beskyttet på en måde, som væsentligt forlænger dens levetid:
Anbefalinger til installation og vedligeholdelse
Nøgleregel: RECUBOX® som systemets laveste punkt
For korrekt funktion skal RECUBOX®-enheden installeres på systemets laveste punkt i ventilationsruten. Kun på den måde kan kanalsystemet naturligt aflede alt aggressivt kondensat med klor mod enheden og derefter til afløbet. Dermed forhindres fugtophobning ved ventilatorerne eller i kritiske samlinger i kanalsystemet.
| Kanalmateriale | Til udsugningsgrenen anbefaler vi udelukkende plastkanaler (PVC/PP) eller rustfri stålkanaler. Aluminiumskanaler er udsat for hurtig korrosion. |
| Ventilatortype | Vi anbefaler at vælge ventilatorer i fuld plastudførelse med kapslingsklasse på mindst IP44. |
| Filtervedligeholdelse | Regelmæssig kontrol af filtertekstilet er afgørende ved swimmingpools for at bevare vekslerens renhed og ventilatorens beskyttelse. |
Vores faglige vurdering: Kombinationen af den robuste konstruktion i RECUBOX® X-POOL og korrekt valgte plastventilatorer repræsenterer den teknisk reneste løsning til moderne swimmingpools. Denne konfiguration sparer omkostninger, da den eliminerer behovet for ekstremt dyre industriventilatorer til kemisk industri.
Bemærkning: Ovenstående oplysninger udgør producentens anbefalede tekniske praksis for at forlænge komponenternes levetid. Det endelige valg af ventilatorer bør altid svare til ventilationsprojektet og den forventede koncentration af kemiske stoffer i det konkrete anlæg.
Hvilke kanaler skal man vælge til ventilation af swimmingpool?
Valget af materiale til ventilationskanaler er ved en swimmingpool lige så vigtigt som selve varmegenvindingssystemet. Et aggressivt miljø med klor kombineret med høj luftfugtighed kan ødelægge forkert valgte kanaler i løbet af få måneder.
Hvorfor undgå aluminium og billige “flexi”-slanger?
Almindeligt anvendte fleksible aluminiumsslanger (såkaldte Alu-flexi, Sono-flexi) er fuldstændig uegnede til svømmehaller. Klordampe forårsager hurtig oxidation af aluminium, hvilket viser sig ved dannelse af hvidt pulver og efterfølgende gennemtæring af kanalvæggen.
Pas på utætheder: Så snart der opstår korrosion i kanalerne, mister systemet sin trykbalance, fugten i bygningskonstruktionen øges, og der er risiko for skimmeldannelse omkring utætte kanalstrækninger.
Anbefalede materialer til RECUBOX® X-POOL
For en langsigtet pålidelig drift af poolventilation anbefaler vi at anvende materialer, der naturligt modstår korrosion:
| Plastkanaler (PVC / PP) | Det ideelle valg til swimmingpools. Glatte plastkanaler er 100% modstandsdygtige over for klor og fugt og har minimale tryktab. |
| Rustfri stålkanaler | En premiumløsning med ekstrem mekanisk modstandsdygtighed. Velegnet til synlige designkanaler i hallens interiør. |
| Isolerede EPE-kanaler | Fremragende til strækninger gennem uopvarmede rum. Skummet polyethylen optager ikke fugt og er kemisk inert. |
Vigtigt: Fald og kondensatafløb
Tyngdekraften arbejder for dig:
Alle vandrette kanalstrækninger skal lægges med fald mod RECUBOX®-enheden (minimumsfald 1–2 %). Da RECUBOX® er placeret i det laveste punkt, løber alt kondensat indeholdende klorforbindelser jævnt til veksleren og derfra direkte til afløbet. Dermed undgår du dannelse af “lommer” med stillestående vand i kanalerne.
Praktisk tip: Hvis du på nogle steder er nødt til at bruge fleksible kanaler (f.eks. til tilslutning af studse), så vælg udelukkende plastiske fleksible slanger eller slanger med en indvendig kemikalieresistent belægning. På den måde undgår du fremtidige dyre reparationer i nedhængte lofter.
Bemærk: Det korrekte valg af kanalernes materiale er afgørende for at bevare den 12-årige garanti på tætheden af RECUBOX®-enhedens kabinet. Uegnede kanaler kan påvirke hele systemets hygiejne negativt.
