RECUBOX® X-POOL HRV 450 – Recuperador resistente a productos químicos para piscinas y ambientes agresivos
Versión totalmente de plástico de RECUBOX®
RECUBOX® resistente a productos químicos, adecuado para piscinas y la industria química.
Resistencia absoluta al cloro
Rendimiento de 0 - 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL es una unidad premium de recuperación de calor resistente a agentes químicos, diseñada para la recuperación de calor del aire en piscinas, centros wellness, saunas, laboratorios y otros espacios con alta humedad o presencia de sustancias químicas ligeramente agresivas.
Por qué elegir RECUBOX® X-POOL
- Alta resistencia química para ambientes de piscinas y entornos corrosivos
- Construcción robusta soldada sin tornillos, remaches ni adhesivos
- Fácil limpieza y alto nivel higiénico
- Instalación sencilla y mantenimiento fácil
- Gran flexibilidad de configuración y de posicionamiento de las conexiones
- Larga vida útil incluso en condiciones de funcionamiento exigentes
Construcción y materiales
Toda la carcasa de la unidad, las bridas, los marcos de los filtros, los soportes y otros componentes exteriores están fabricados en polipropileno (PP) de alta calidad. La construcción está diseñada sin componentes metálicos innecesarios, con especial atención a la máxima resistencia en entornos exigentes.
El material de la unidad ofrece una alta resistencia frente a:
- cloro y ozono en entornos de piscina,
- ácidos y álcalis,
- disolventes, alcoholes y compuestos orgánicos volátiles (COV),
- niebla salina y humedad corrosiva.
La construcción utiliza uniones soldadas al 100%. Esto significa que no hay uniones pegadas ni juntas adhesivas, y que el riesgo de fugas es mínimo. Todos los elementos de sellado importantes están realizados mecánicamente y son fácilmente reemplazables.
Las paredes lisas e higiénicas permiten una limpieza y un mantenimiento sencillos. La unidad está diseñada para requerir muy poco mantenimiento y ofrecer al mismo tiempo un alto estándar higiénico.
Gracias a su robusta construcción, alta calidad y máxima seguridad higiénica, nuestras unidades RECUBOX® forman parte de numerosos proyectos de la ČVUT, incluido el exclusivo sistema S.A.W.E.R., que UCEEB desarrolla para obtener agua potable a partir del aire.
Intercambiador de calor – versión RECUTECH EPOXY
La unidad está equipada con un intercambiador de calor con acabado epoxi, adecuado para funcionar en ambientes más agresivos y corrosivos.
- Resistencia a la corrosión según ASTM B117, ensayada en cámara de niebla salina (NaCl 5% / 35 °C) durante hasta 1.000 horas
- Alta resistencia a los disolventes – por ejemplo, tricloroetileno y tetracloroetileno
- Parámetros técnicos equivalentes a los de los intercambiadores de calor de aluminio a contracorriente sin recubrimiento epoxi
Instalación y mantenimiento
- Los ventiladores no forman parte de la unidad – se instalan directamente en los conductos de ventilación, lo que permite ahorrar espacio en la sala técnica.
- En caso necesario, los ventiladores pueden sustituirse rápidamente sin intervenir en la propia unidad RECUBOX®.
- La unidad está diseñada para ofrecer un fácil acceso para mantenimiento y un servicio sencillo.
Una mejor opción que una recuperación de calor íntegramente en acero inoxidable
Gracias a las propiedades del polipropileno, RECUBOX® X-POOL representa, en determinadas aplicaciones, una alternativa muy atractiva a las soluciones fabricadas íntegramente en acero inoxidable. En ambientes químicos agresivos, incluso el acero inoxidable puede sufrir corrosión con el tiempo, mientras que una construcción de PP de alta calidad mantiene a largo plazo su estabilidad y estanqueidad.
La elección perfecta para
- Piscinas, parques acuáticos, centros wellness y saunas – ambientes con cloro y alta humedad
- Laboratorios y campanas extractoras – recuperación de calor en ambientes químicos ligeramente agresivos
- Instalaciones químicas y zonas de almacenamiento, incluidas estaciones de servicio
- Cabinas de pintura, plantas de galvanizado e instalaciones de tratamiento con vapores corrosivos
- Edificios agrícolas – por ejemplo, ambientes con amoníaco o gases de ensilado
- Contenedores de producción y tecnológicos en ambientes corrosivos y húmedos
Principales ventajas de las unidades RECUBOX®
 |
Extracción sencilla del intercambiador El intercambiador puede extraerse de la unidad de forma muy sencilla y rápida, prácticamente con un solo movimiento. |
 |
Máxima higiene Tanto la unidad como el intercambiador son fácilmente accesibles, extraíbles y pueden limpiarse a fondo. El intercambiador dispone del certificado higiénico ILH Berlin y el material RECUBOX® es apto también para aplicaciones con elevados requisitos de higiene. |
 |
Sellado mecánico sin adhesivos El intercambiador se sella en una ranura sin utilizar pegamentos ni cintas adhesivas que puedan degradarse con el tiempo. La junta puede sustituirse fácilmente si es necesario. |
 |
Sin tornillos, remaches ni adhesivos RECUBOX® está fabricado con un único material mediante tecnología de soldadura con aire caliente. El resultado son uniones completamente estancas sin degradación causada por el envejecimiento. |
 |
Amplia gama de tamaños Gracias a la amplia variedad de tamaños, podemos diseñar un RECUBOX® adecuado incluso para espacios con posibilidades de instalación limitadas. |
 |
Compatibilidad con intercambiadores RECUTECH Las unidades RECUBOX® X-POOL están diseñadas para toda la gama de intercambiadores RECUTECH en versión EPOXY certificados por EUROVENT. |
 |
Amplio rango de rendimiento Las unidades RECUBOX® cubren un amplio espectro de aplicaciones, desde instalaciones pequeñas hasta grandes procesos tecnológicos. |
 |
Máxima flexibilidad La posición de las conexiones de entrada y salida puede configurarse en una gama muy amplia de variantes según la aplicación concreta. |
 |
Versión espejo Todas las variantes están disponibles también en configuración espejo. El drenaje de condensados se realiza mediante una conexión roscada de 1/2" y está previsto en dos posiciones. |
Ventajas prácticas adicionales
Instalación sencilla gracias a los orificios de montaje preparados para varillas roscadas.
Filtros de gran superficie que permiten utilizar distintos medios filtrantes. En la versión estándar, la unidad está equipada con material filtrante de clase M5.
By-pass disponible como elemento de derivación independiente o en versión integrada con posibilidad de control mediante servomotor.
Gráfico de pérdida de carga
Dependencia de la pérdida de carga PD [Pa] respecto al caudal volumétrico AV [m³/h] – intercambiador REK+27-400-22 EPOXY
Parámetros para un periodo invernal medio en la República Checa
Relación entre aire interior y exterior 1:1, temperatura del aire exterior 1 °C y humedad relativa 78 %, temperatura del aire interior 25 °C y humedad relativa 28 %. Los resultados proceden de un software de cálculo certificado por la organización europea Eurovent.
Gráfico de eficiencia
Dependencia de la eficiencia EFF [%] respecto al caudal volumétrico AV [m³/h] – intercambiador REK+27-400-22 EPOXY
Parámetros para un periodo invernal medio en la República Checa
Relación entre aire interior y exterior 1:1, temperatura del aire exterior 1 °C y humedad relativa 78 %, temperatura del aire interior 25 °C y humedad relativa 28 %. Los resultados proceden de un software de cálculo certificado por la organización europea Eurovent.

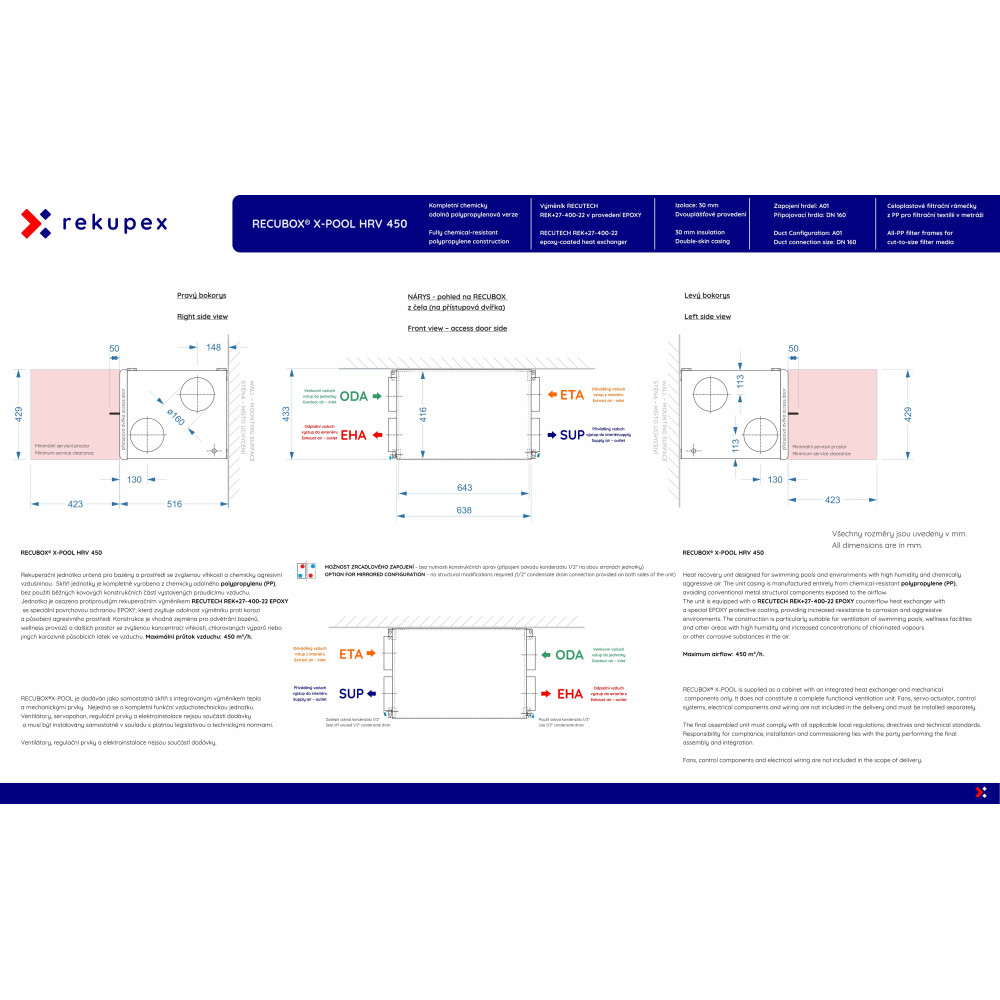

Plano técnico del RECUBOX®
A continuación encontrará el plano técnico de la unidad RECUBOX® X-POOL HRV 450 A01 OPEN, incluidas las dimensiones principales y la configuración constructiva. Haga clic en la vista previa para mostrar el plano a resolución completa.
Haga clic en la vista previa para mostrar el plano a resolución completa.
Variantes de posicionamiento de las conexiones
La selección se realiza durante el proceso de pedido.
Vista frontal del RECUBOX® con la puerta abierta.
Las dimensiones indicadas incluyen la construcción completa de doble pared y el aislamiento térmico de 30 mm de espesor. Si las dimensiones finales de la unidad cambiasen de forma significativa, por ejemplo debido al uso de conexiones de mayor tamaño o a otra modificación técnica, le informaremos previamente después de realizar el pedido.
 |
A01 Intercambiador sobre bandeja ancha, 4 conexiones laterales Dimensiones: 638 (A) × 433 (B) × 516 (C) mm – anchura × altura × profundidad El dibujo muestra tanto la configuración estándar como la configuración espejo. |
 |
B01 Intercambiador sobre bandeja estrecha, 4 conexiones laterales Dimensiones: 638 (B) × 433 (A) × 516 (C) mm – altura × anchura × profundidad El dibujo muestra tanto la configuración estándar como la configuración espejo. |
 |
A02 Intercambiador sobre bandeja ancha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 638 (A) × 433 (B) × 516 (C) mm – anchura × altura × profundidad El dibujo muestra tanto la configuración estándar como la configuración espejo. |
 |
B02 Intercambiador sobre bandeja estrecha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 638 (B) × 433 (A) × 516 (C) mm – altura × anchura × profundidad El dibujo muestra tanto la configuración estándar como la configuración espejo. |
Ficha técnica
- Material
- SIMONA AlphaPLUS - POLYPROPYLEN
- Temperatura de funcionamiento [°C]
- -20 .. +80
- País natal
- CZ
- Riesgo cero de corrosión: Este ventilador no entra en contacto con el cloro ni con la humedad de la piscina, ya que trabaja exclusivamente con aire exterior.
- Elección: Para esta posición es suficiente un ventilador de conducto estándar de buena calidad, sin necesidad de resistencia química especial.
- Barrera de filtración: El aire procedente de la piscina pasa primero por un tejido filtrante, que captura mecánicamente el aerosol (microgotas de agua con cloro concentrado).
- Limpieza por condensación: En el intercambiador de recuperación, el aire se enfría y la humedad se condensa. Esta agua fija el cloro gaseoso y lo conduce de forma segura al desagüe.
- Resultado: El ventilador situado solo después del RECUBOX trabaja con un aire significativamente más “purificado”, lo que protege su motor y sus rodamientos.
¿Qué ventiladores elegir para la ventilación de una piscina?
La elección de los ventiladores para espacios de piscina es crítica debido a la alta humedad y a la presencia de cloro agresivo. Sin embargo, al utilizar la unidad RECUBOX® X-POOL, gracias a su construcción, los requisitos de resistencia de los ventiladores cambian significativamente a su favor.
1. Ventilador para impulsión de aire (aire fresco)
En esta parte del sistema la situación es la más sencilla. El ventilador de impulsión aspira aire exterior limpio y lo impulsa a través del recuperador hacia la sala de la piscina.
2. Ventilador para extracción de aire (aire de expulsión)
Gracias a la integración única con la unidad RECUBOX® X-POOL, el ventilador de extracción está protegido de una manera que prolonga significativamente su vida útil:
Recomendaciones para instalación y mantenimiento
Regla clave: RECUBOX® como punto más bajo del sistema
Para un funcionamiento correcto, la unidad RECUBOX® debe instalarse en el punto más bajo del recorrido de ventilación. Solo así el sistema de conductos puede evacuar de forma natural todo el condensado agresivo con cloro hacia la unidad y posteriormente al desagüe. De este modo se evita la acumulación de humedad junto a los ventiladores o en las uniones críticas de los conductos.
| Material del conducto | Para la rama de extracción recomendamos exclusivamente conductos de plástico (PVC/PP) o de acero inoxidable. Los conductos de aluminio están sujetos a una rápida corrosión. |
| Tipo de ventilador | Recomendamos elegir ventiladores en ejecución completamente plástica con un grado de protección de al menos IP44. |
| Mantenimiento de filtros | La revisión periódica del tejido filtrante es clave en las piscinas para mantener la limpieza del intercambiador y la protección del ventilador. |
Nuestra visión profesional: La combinación de la construcción resistente del RECUBOX® X-POOL y unos ventiladores plásticos correctamente seleccionados representa la solución técnicamente más limpia para las piscinas modernas. Esta configuración ahorra costes, ya que elimina la necesidad de ventiladores industriales extremadamente caros destinados a la industria química.
Nota: La información anterior representa la práctica técnica recomendada por el fabricante para prolongar la vida útil de los componentes. La selección final de los ventiladores debe corresponder siempre al proyecto de ventilación y a la concentración prevista de sustancias químicas en la instalación concreta.
¿Qué conductos elegir para la ventilación de una piscina?
La elección del material de los conductos de ventilación es, en una piscina, tan importante como la propia recuperación de calor. Un entorno agresivo con presencia de cloro combinado con una alta humedad puede destruir en pocos meses unos conductos mal elegidos.
¿Por qué evitar el aluminio y los conductos “flexi” baratos?
Los conductos flexibles de aluminio de uso común (los llamados Alu-flexi, Sono-flexi) son totalmente inadecuados para recintos de piscina. Los vapores de cloro provocan una rápida oxidación del aluminio, que se manifiesta en la aparición de un polvo blanco y en la posterior perforación de la pared del conducto.
Atención a las fugas: En cuanto aparece corrosión en los conductos, el sistema pierde el equilibrio de presión, aumenta la humedad en la estructura del edificio y existe riesgo de aparición de moho alrededor de los tramos no estancos.
Materiales recomendados para RECUBOX® X-POOL
Para un funcionamiento fiable a largo plazo de la ventilación de piscina, recomendamos utilizar materiales naturalmente resistentes a la corrosión:
| Conductos de plástico (PVC / PP) | La elección ideal para piscinas. Los conductos lisos de plástico son 100% resistentes al cloro y a la humedad y tienen pérdidas de presión mínimas. |
| Conductos de acero inoxidable | Una solución premium con una resistencia mecánica extrema. Adecuada para conductos vistos de diseño en el interior de la sala. |
| Conductos aislados EPE | Excelentes para recorridos que pasan por espacios no calefactados. El polietileno expandido no absorbe agua y es químicamente inerte. |
Importante: pendiente y drenaje de condensado
La gravedad trabaja a su favor:
Todos los tramos horizontales de los conductos deben instalarse con pendiente hacia la unidad RECUBOX® (pendiente mínima del 1–2 %). Dado que la RECUBOX® está situada en el punto más bajo, todo el condensado que contiene compuestos de cloro fluye de forma continua hacia el intercambiador y desde allí directamente al desagüe. De este modo se evita la formación de “bolsas” de agua estancada en los conductos.
Consejo práctico: Si en algunos puntos debe utilizar conductos flexibles (por ejemplo, para conectar bocas), elija exclusivamente mangueras flexibles de plástico o mangueras con una capa interior resistente a productos químicos. Así evitará costosas reparaciones futuras en falsos techos.
Nota: La elección correcta del material de los conductos es fundamental para conservar la garantía de 12 años sobre la estanqueidad de la carcasa de la unidad RECUBOX®. Unos conductos inadecuados pueden afectar negativamente a la higiene de todo el sistema.
