Ofrecemos una amplia gama de intercambiadores de calor entálpicos para la mayoría de las unidades de ventilación con recuperación de calor.
Si no encuentra el modelo adecuado, contáctenos – ¡estaremos encantados de ayudarle!
Fabricado en la República Checa...
Equipado con un intercambiador RX 04/500 o RX-P 04/500.....
Intercambiador extraíble.....
Rendimiento hasta 800 m3/hora.....
Eficiencia certificada hasta el 96%.....
Intercambiador extraíble.....
Filtros M5 .....
Nota sobre la representación del producto: Las fotografías son ilustrativas y pueden no representar exactamente la variante ofrecida o la configuración RECUBOX® seleccionada. Para la ejecución concreta, las dimensiones y la disposición de los distintos elementos constructivos, son determinantes los planos y dibujos técnicos correspondientes.
RECUBOX® OPEN es una solución modular para sistemas de recuperación de calor que ofrece una gran flexibilidad en el diseño del sistema de ventilación final. A diferencia de las unidades compactas convencionales de recuperación de calor, los ventiladores no están integrados de forma permanente en la carcasa del RECUBOX® – se instalan por separado directamente en los conductos, al igual que los demás componentes del sistema.
Gracias a ello, la potencia de los ventiladores, el control, la filtración, los silenciadores, los postcalentadores, las compuertas, el BY-PASS y los demás accesorios pueden dimensionarse exactamente según la instalación concreta. El resultado es una larga vida útil, un mantenimiento sencillo, una sustitución fácil de los componentes individuales y la posibilidad de ampliar o modernizar el sistema en el futuro.
Los RECUBOX® se fabrican íntegramente en la República Checa de acuerdo con los requisitos específicos de cada cliente. Utilizamos materiales de polipropileno de alta calidad de SIMONA AG y tecnología profesional de soldadura por aire caliente con equipos Leister AG.
 |
 |
 |
Cada RECUBOX® se fabrica como un producto técnico cuidadosamente elaborado, con especial atención a la precisión, la estanqueidad, la larga vida útil y la posibilidad de adaptarlo a una instalación concreta.

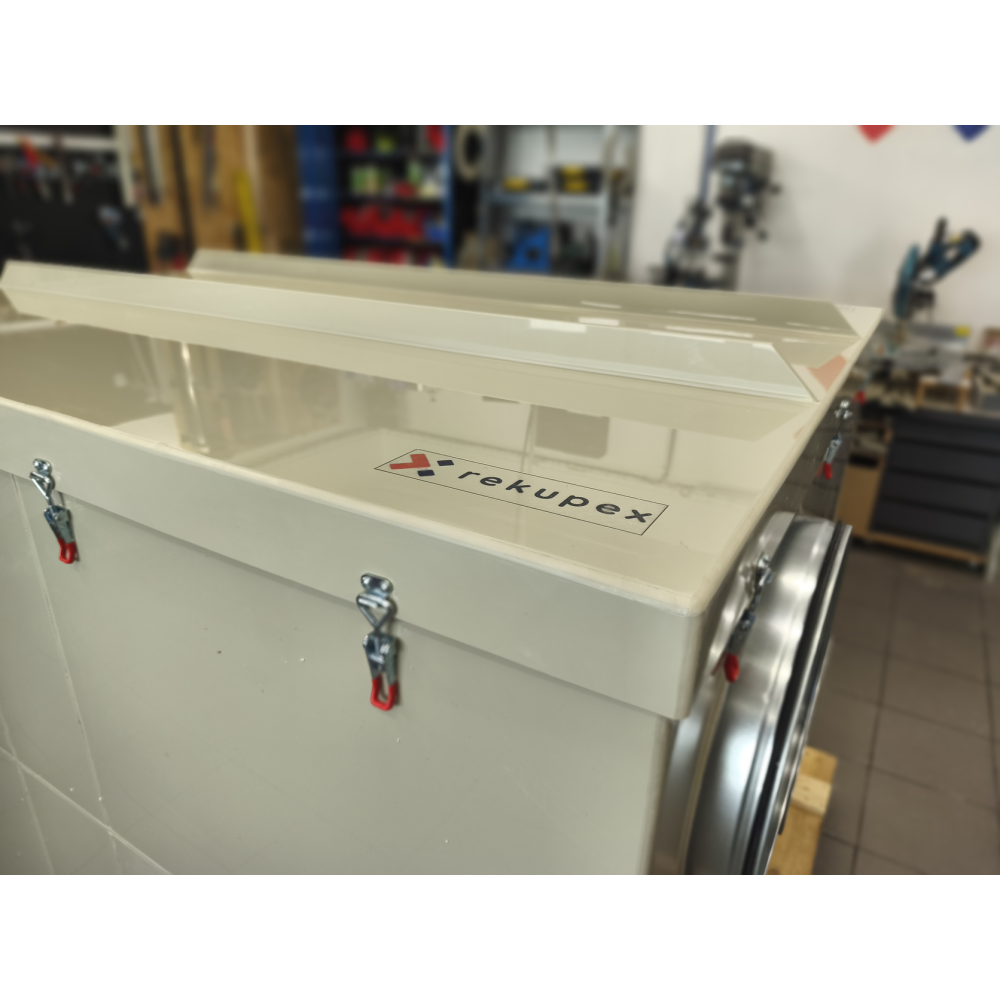

La estanqueidad de la carcasa es fundamental para el funcionamiento eficiente del sistema de recuperación de calor. RECUBOX® está equipado con cierres robustos con presión de apriete ajustable, que permiten regular con precisión la presión de la puerta de servicio contra la junta.
De este modo se reduce la entrada no deseada de aire parásito y el sistema puede funcionar con la máxima eficiencia posible. Al mismo tiempo, se mantiene un acceso rápido y cómodo para el mantenimiento al intercambiador y al interior del RECUBOX®.
 |
Al menos 8 soportes para varillas roscadas En su configuración básica, RECUBOX® está equipado con al menos ocho soportes estructurales con orificios para varillas roscadas. Gracias a su disposición, RECUBOX® puede instalarse:
Nueva posición de los cierres ajustables desde 2026 Desde 2026, todos los RECUBOX® aislados están equipados con cierres con presión de apriete ajustable. Los cierres están colocados de modo que no sobresalgan por encima del borde superior del RECUBOX® y no dificulten la instalación de la unidad directamente junto al techo. En algunas fotografías antiguas del producto, los cierres todavía pueden aparecer en su posición original. En los RECUBOX® fabricados desde 2026, su posición ya no limita la instalación directamente junto al techo. |
 |
RECUBOX® está equipado con conexiones de alta calidad con junta de doble labio. La junta de doble labio garantiza una conexión segura y estanca de los conductos de ventilación y ayuda a reducir las fugas no deseadas o la entrada de aire en el punto de conexión. Gracias a ello, la conexión de los conductos es rápida, fiable y fácilmente accesible para el mantenimiento. |
Gracias a su construcción robusta, alta calidad y seguridad higiénica, nuestros RECUBOX® forman parte de numerosos proyectos de la ČVUT, incluido el exclusivo sistema S.A.W.E.R., desarrollado por UCEEB para obtener agua potable del aire.
 |
Extracción sencilla del intercambiador El intercambiador puede extraerse del RECUBOX® de forma sencilla y rápida, prácticamente con un solo movimiento. Esto facilita considerablemente su inspección periódica, mantenimiento y limpieza. |
 |
Máxima higiene El intercambiador extraíble permite limpiar a fondo tanto el propio intercambiador como todo el interior del RECUBOX®. La construcción está diseñada poniendo especial énfasis en un mantenimiento sencillo y un alto nivel de higiene durante el funcionamiento. |
 |
Sellado mecánico del intercambiador El intercambiador se sella en el RECUBOX® mediante una junta colocada en una ranura, sin utilizar adhesivos ni cintas de sellado autoadhesivas convencionales. De este modo, el intercambiador puede extraerse y volver a colocarse fácilmente. La junta también puede sustituirse con facilidad si es necesario. |
 |
Sin tornillos, remaches ni adhesivos estructurales La carcasa del RECUBOX® está fabricada con un único tipo de material mediante tecnología de soldadura por aire caliente. El resultado son uniones resistentes, homogéneas y estancas sin riesgo de corrosión de los elementos metálicos de unión convencionales ni de degradación progresiva de las uniones estructurales pegadas. |
 |
Amplia gama de tamaños Los RECUBOX® se fabrican en una amplia gama de dimensiones y variantes de rendimiento. Gracias a la fabricación a medida, también puede diseñarse una solución adecuada para instalaciones con espacio limitado. |
 |
Diseñado para intercambiadores a contracorriente Los RECUBOX® OPEN están diseñados para una amplia gama de intercambiadores de calor a contracorriente y su construcción específica siempre se adapta al tipo de intercambiador utilizado. |
 |
Amplio rango de rendimiento La gama RECUBOX® permite diseñar sistemas desde pequeñas aplicaciones residenciales hasta grandes instalaciones de ventilación con caudales de varios miles de m³/h. |
 |
Posibilidad de conectar un ionizador Dependiendo de los requisitos de la instalación concreta, el sistema puede complementarse, por ejemplo, con un ionizador MALAPA IN03 u otros componentes de ventilación. |
 |
Máxima versatilidad La posición de las conexiones de entrada y salida puede adaptarse al proyecto concreto, al recorrido de los conductos, al diámetro requerido y al espacio disponible en el cuarto técnico. |
 |
Versión especular La versión especular está disponible para todas las variantes adecuadas. El desagüe de condensados se realiza mediante una conexión roscada de 1/2" y, dependiendo de la ejecución concreta, puede prepararse en varias posiciones. |
Ofrecemos una garantía superior al estándar de 12 años sobre la estanqueidad de la carcasa de los RECUBOX®.
La carcasa está fabricada en polipropileno de alta calidad y unida mediante soldadura por aire caliente, creando así uniones homogéneas, resistentes y estables a largo plazo sin riesgo de corrosión ni de separación progresiva de las uniones estructurales.
A diferencia de las construcciones que utilizan uniones pegadas, remaches, cintas de sellado o combinaciones de distintos materiales, RECUBOX® mantiene su estanqueidad al aire y su resistencia mecánica incluso después de muchos años de funcionamiento.
 |
Fácil instalación El montaje se facilita mediante al menos ocho soportes preparados con orificios para varillas roscadas. RECUBOX® puede suspenderse del techo o fijarse a la pared mediante los soportes situados junto a su pared posterior. |
 |
Filtros de gran superficie La gran superficie filtrante ayuda a reducir la velocidad del aire a través del medio filtrante y a limitar la pérdida de carga. Los marcos de los filtros también permiten sustituir fácilmente el medio filtrante. En su configuración básica, RECUBOX® está equipado con material filtrante de clase M5. |
 |
BY-PASS El BY-PASS está disponible como elemento de bypass independiente o como solución integrada con posibilidad de accionamiento manual o preparación para servomotor. El diámetro del eje del BY-PASS es de 14 mm. |
 |
RECUBOX® puede pedirse sin aislamiento térmico o con aislamiento de 30 o 50 mm de espesor. En la versión aislada, el aislamiento térmico queda herméticamente encerrado entre dos carcasas de polipropileno. Además del material aislante, se añade una segunda carcasa de PP de 5 mm, que protege el aislamiento y forma una unidad constructiva compacta. |
RECUBOX® OPEN puede equiparse, con coste adicional, con una preparación ampliada para medición, cableado e instalación eléctrica segura.
Esta configuración, que forma parte del equipamiento estándar de la gama RECUBOX® VENT-READY, facilita la instalación de sensores, el tendido de cables, la conexión de los ventiladores y el futuro mantenimiento o ampliación del sistema.
La preparación opcional debe seleccionarse durante el proceso de pedido o indicarse en las observaciones del pedido.
 |
Representación de la posición, el número y la ejecución de los pasacables. |
RECUBOX® OPEN RX 04/500 puede pedirse con un intercambiador a contracorriente de plástico o de aluminio.
El intercambiador concreto se selecciona durante el proceso de pedido. La construcción del RECUBOX® siempre se adapta a las dimensiones y la ejecución del intercambiador seleccionado.
 |
1. RECUTECH REP+27-500-H-F-30 Intercambiador a contracorriente de plástico del fabricante checo RECUTECH. Denominación del producto RekupeX: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Intercambiador a contracorriente de plástico con láminas HPS y una resistente carcasa HPS. |
 |
3. RECUTECH REK+27-500-22 Intercambiador a contracorriente completamente de aluminio del fabricante checo RECUTECH. Denominación del producto RekupeX: RX 04/500. |
 |
4. HOLMAK GS 30/500 Intercambiador a contracorriente completamente de aluminio que constituye una alternativa de calidad para este tamaño de RECUBOX®. |
 |
RECUBOX® OPEN RX 04/500 – A01 Configuración representada:
Haga clic en la imagen para abrir el plano a tamaño completo. |
La variante se selecciona durante el proceso de pedido.
Vista frontal del RECUBOX® con la puerta de servicio abierta.
Las dimensiones indicadas incluyen el aislamiento térmico y las 2 carcasas. Si fuera necesario modificar las dimensiones, por ejemplo debido a conexiones de mayor tamaño u otro cambio técnico, le informaremos después de realizar el pedido y antes del inicio de la producción.
 |
A01 Intercambiador sobre bandeja ancha, 4 conexiones laterales Dimensiones: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Intercambiador sobre bandeja estrecha, 4 conexiones laterales Dimensiones: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Intercambiador sobre bandeja ancha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Intercambiador sobre bandeja estrecha, 2 conexiones hacia arriba y 2 conexiones laterales Dimensiones: 655 (B) × 418 (A) × 645 (C) mm |
 |
Acceso para mantenimiento – dimensión E Delante de la puerta de servicio del RECUBOX® debe dejarse espacio suficiente para poder extraer el intercambiador del módulo. E = C − 60 mm BY-PASS integrado – dimensión F El BY-PASS integrado está situado detrás del intercambiador y aumenta la profundidad total del RECUBOX® aproximadamente en un tercio de la profundidad básica. F = 1/3 × C El BY-PASS abre una vía de derivación para el aire fresco alrededor del intercambiador con una pérdida de carga muy baja. En esta configuración, la apertura del BY-PASS no cierra el paso del aire a través del intercambiador. Sin embargo, debido a la pérdida de carga considerablemente menor de la vía de derivación abierta, la cantidad de aire que atraviesa el intercambiador se reduce al mínimo. |
RECUBOX® se fabrica según la configuración seleccionada. La posición y el diámetro de las conexiones, la orientación de la puerta de servicio, la posición del desagüe de condensados, el tipo de aislamiento, la ejecución del BY-PASS y otros detalles constructivos pueden adaptarse a la instalación concreta.
Si la configuración seleccionada no pudiera realizarse técnicamente o si otra solución resultara más adecuada, nos pondremos en contacto con usted antes del inicio de la producción.
Ejemplo de la construcción del RECUBOX® en una versión sin puertas de acceso:
El precio del producto incluye el intercambiador de calor integrado y la configuración indicada para la variante concreta del producto. Los posibles accesorios opcionales, la preparación para sensores e instalación eléctrica y las modificaciones constructivas individuales dependen de la configuración seleccionada durante el proceso de pedido.
