Széles választékban kínálunk entalpia hőcserélőket a legtöbb hővisszanyerős szellőztető berendezéshez. Ha nem találja a megfelelő modellt, lépjen kapcsolatba velünk – szívesen segítünk!
Csehországban készült...
Kivehető hőcserélő RECUTECH, HOLMAK vagy ZERN .....
Teljesítmény akár 800 m3/óra .....
Akár 96%-os tanúsított hatékonyság.....
M5 szűrők minimalizált csereköltséggel...
Megjegyzés a termékábrázoláshoz: A fényképek illusztrációs célokat szolgálnak, és nem feltétlenül pontosan a kínált változatot vagy a kiválasztott RECUBOX® konfigurációt ábrázolják. A konkrét kivitel, méretek és az egyes szerkezeti elemek elhelyezése tekintetében a vonatkozó műszaki rajzok és tervrajzok az irányadók.

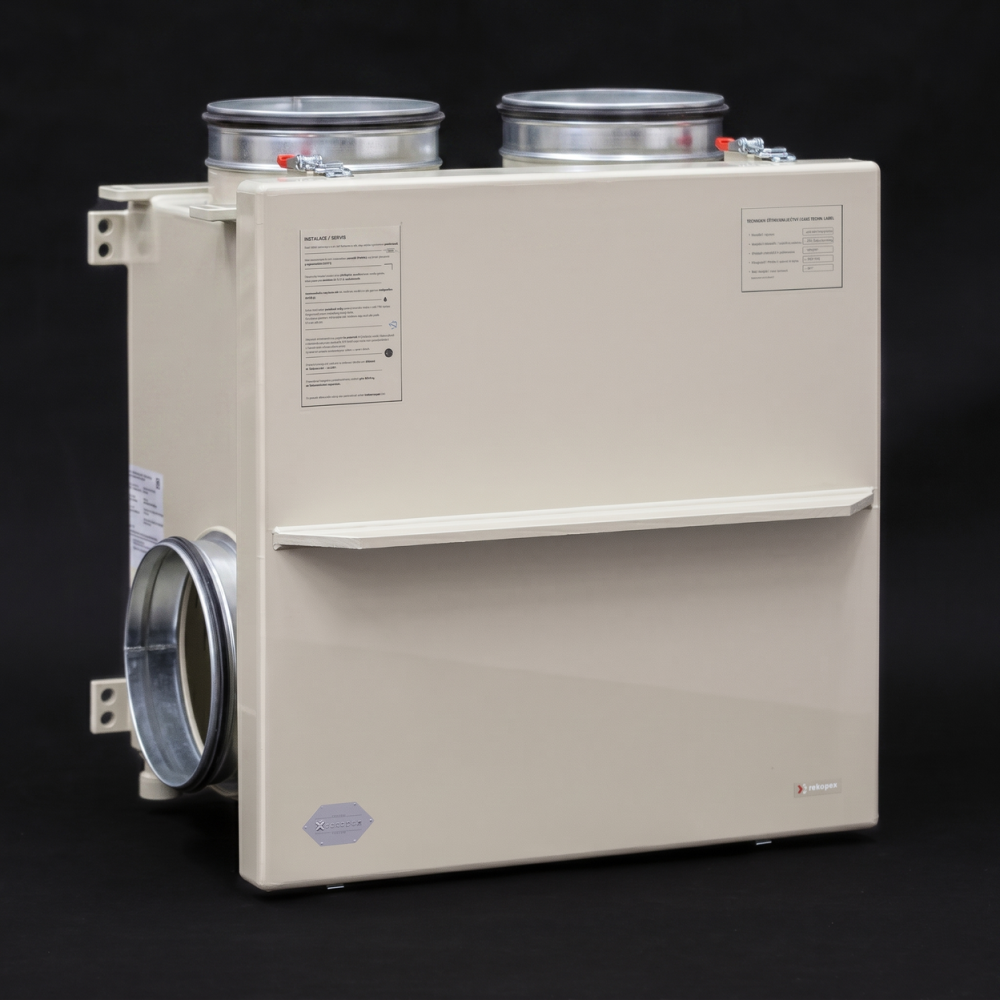

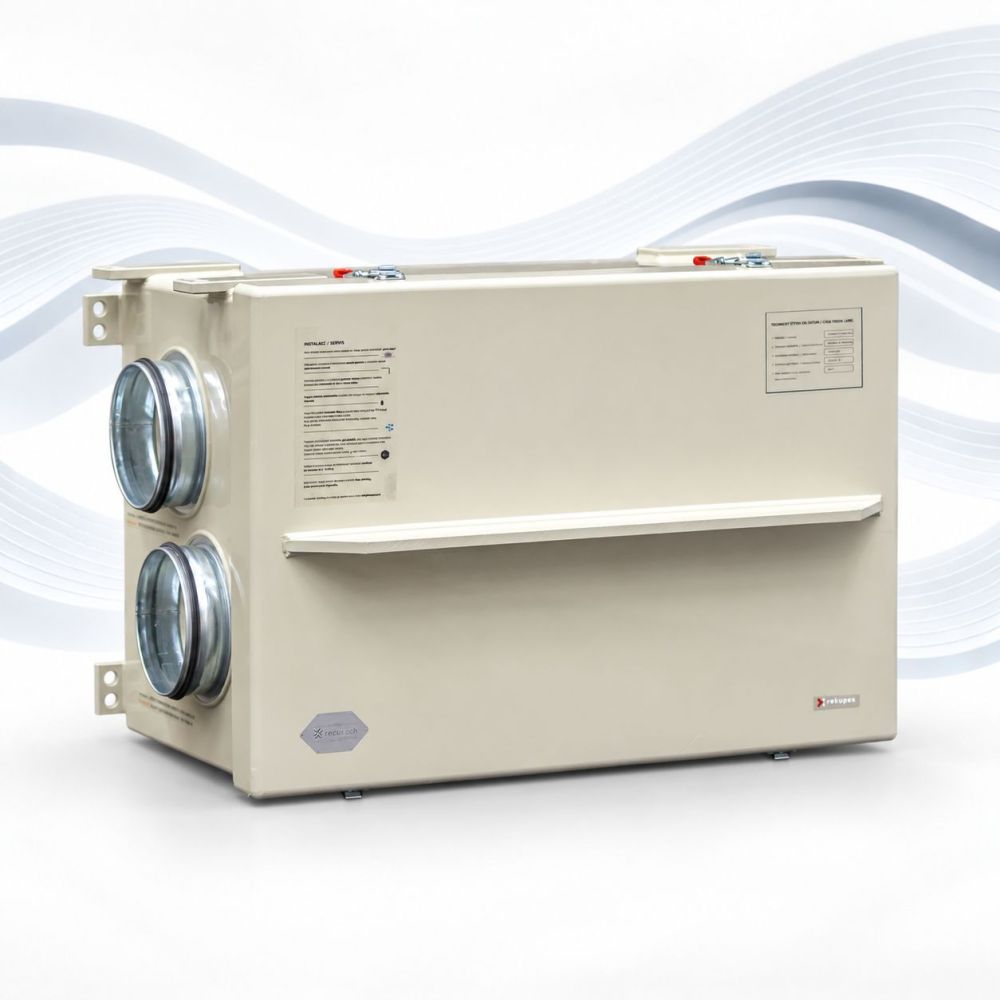

A RECUBOX® OPEN egy moduláris hővisszanyerő rendszermegoldás, amely nagyfokú rugalmasságot biztosít a teljes légtechnikai rendszer kialakításában. A hagyományos kompakt hővisszanyerős szellőztető berendezésekkel ellentétben a ventilátorok nincsenek fixen beépítve a RECUBOX® házába – a rendszer többi eleméhez hasonlóan külön, közvetlenül a légcsatornába kerülnek beépítésre.
Ennek köszönhetően a ventilátorok teljesítménye, a szabályozás, a szűrés, a hangtompítók, az utófűtők, a csappantyúk, a BY-PASS és az egyéb tartozékok pontosan az adott telepítéshez igazíthatók. Az eredmény hosszú élettartam, egyszerű karbantartás, az egyes alkatrészek könnyű cseréje, valamint a rendszer későbbi bővítésének vagy korszerűsítésének lehetősége.

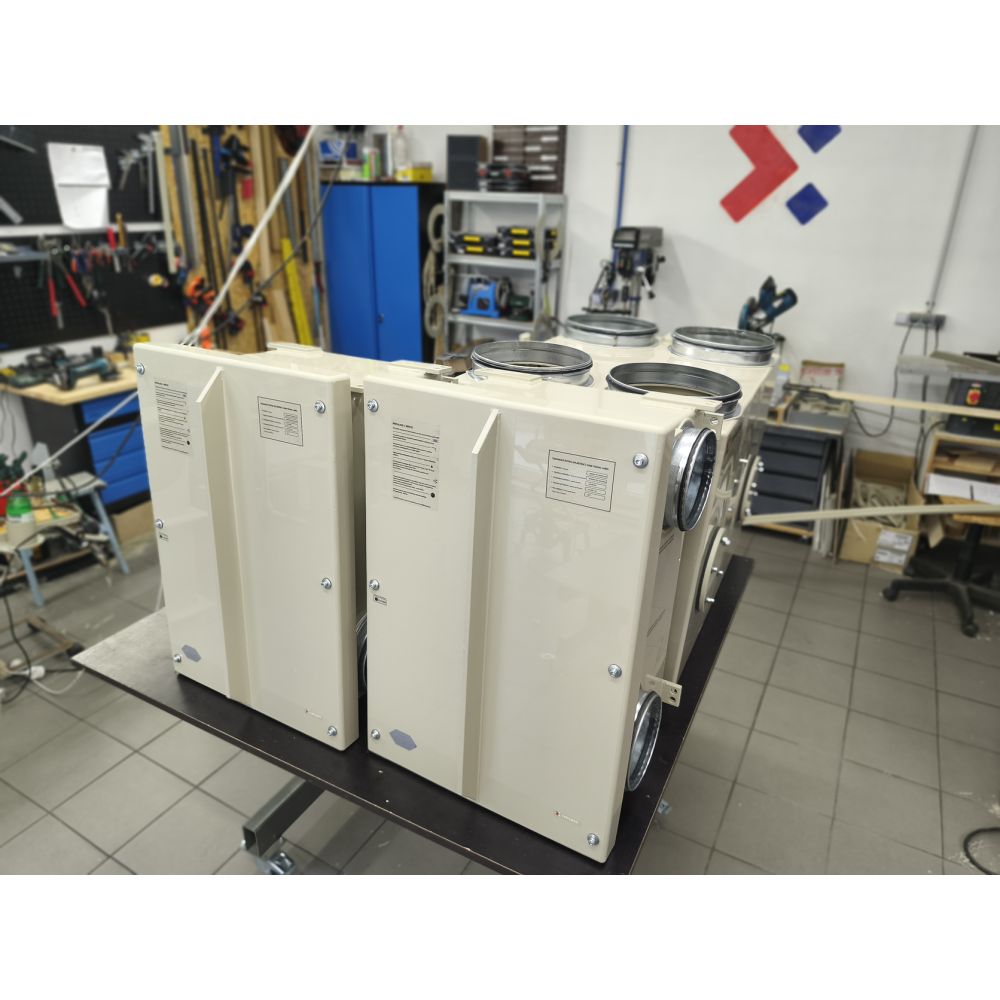

A RECUBOX® berendezéseket teljes egészében a Cseh Köztársaságban gyártjuk, az ügyfelek pontos igényei szerint. Kiváló minőségű SIMONA AG polipropilén anyagokat és professzionális forrógázos hegesztési technológiát alkalmazunk Leister AG berendezésekkel.
 |
 |
 |
Minden RECUBOX® gondosan kidolgozott műszaki termékként készül, különös hangsúlyt fektetve a pontosságra, a tömítettségre, a hosszú élettartamra és az adott telepítéshez való igazíthatóságra.
A ház tömítettsége alapvető fontosságú a hővisszanyerő rendszer hatékony működéséhez. A RECUBOX® masszív, állítható leszorítóerejű ládazárakkal van felszerelve, amelyek lehetővé teszik a szervizajtó tömítésre gyakorolt nyomásának pontos beállítását.
Ez csökkenti a nem kívánt fals levegő beszívását, és lehetővé teszi, hogy a rendszer a lehető legnagyobb hatásfokkal működjön. Emellett továbbra is biztosított a gyors és kényelmes szervizhozzáférés a hőcserélőhöz és a RECUBOX® belső teréhez.
 |
Legalább 8 tartó menetes szárakhoz A RECUBOX® alapfelszereltségben legalább nyolc szerkezeti tartóval rendelkezik, amelyek furatokkal vannak ellátva a menetes szárak számára. Elhelyezésüknek köszönhetően a RECUBOX® felszerelhető:

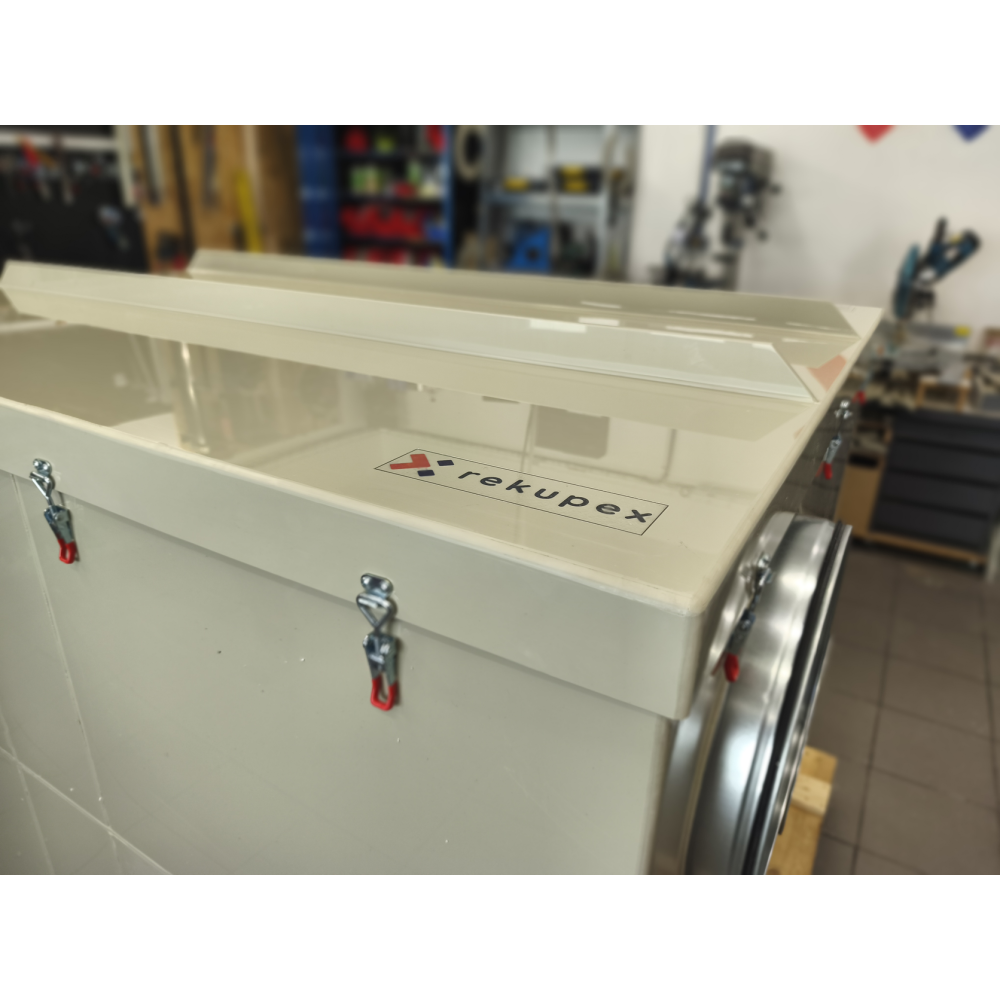

Az állítható zárak új elhelyezése 2026-tól 2026-tól minden szigetelt RECUBOX® állítható leszorítóerejű ládazárakkal készül. A zárak úgy vannak elhelyezve, hogy ne nyúljanak túl a RECUBOX® felső élén, és ne akadályozzák a berendezés közvetlenül a mennyezet alá történő felszerelését. Néhány régebbi termékfotón a zárak még az eredeti elhelyezésben láthatók. A 2026-tól gyártott RECUBOX® modelleknél a zárak elhelyezése már nem korlátozza a közvetlenül a mennyezet alá történő telepítést. |
 |
A RECUBOX® kiváló minőségű, dupla ajaktömítéssel ellátott csatlakozócsonkokkal rendelkezik. A dupla ajaktömítés szilárd és légmentes kapcsolatot biztosít a légtechnikai csővezetékkel, és segít csökkenteni a csatlakozásnál fellépő nem kívánt légszivárgást vagy fals levegő beszívását. Ennek köszönhetően a csővezeték csatlakoztatása gyors, megbízható és szervizelés szempontjából könnyen hozzáférhető. |
Robusztus kialakításuknak, magas minőségüknek és higiéniai megfelelőségüknek köszönhetően RECUBOX® termékeink számos ČVUT projekt részét képezik, köztük az egyedülálló S.A.W.E.R. rendszernek is, amelyet az UCEEB fejleszt ivóvíz levegőből történő kinyerésére.
 |

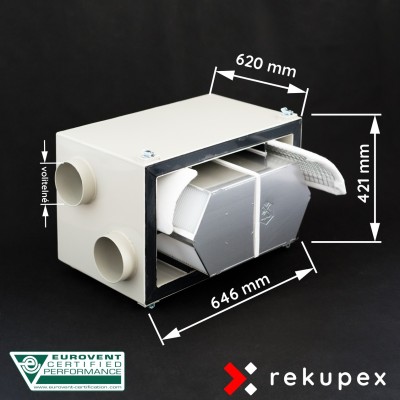

A hőcserélő egyszerű eltávolítása A hőcserélő egyszerűen és gyorsan, gyakorlatilag egyetlen mozdulattal eltávolítható a RECUBOX®-ból. Ez jelentősen megkönnyíti a rendszeres ellenőrzést, karbantartást és tisztítást. |
 |
Maximális higiénia A kivehető hőcserélő lehetővé teszi mind a hőcserélő, mind a RECUBOX® teljes belső terének alapos tisztítását. A konstrukció kialakításánál kiemelt szempont volt az egyszerű karbantartás és a magas szintű üzemi higiénia. |
 |
A hőcserélő mechanikus tömítése A hőcserélő a RECUBOX®-ban egy horonyba helyezett tömítéssel van lezárva, ragasztók vagy hagyományos öntapadó tömítőszalagok használata nélkül. Ezért a hőcserélő egyszerűen eltávolítható és újra behelyezhető. A tömítés szükség esetén könnyen cserélhető. |
 |
Csavarok, szegecsek és szerkezeti ragasztók nélkül A RECUBOX® burkolata egyetlen anyagtípusból készül forrógázos hegesztési technológiával. Ennek eredményeként erős, homogén és tömített kötések jönnek létre, a hagyományos fém kötőelemek korróziójának vagy a ragasztott szerkezeti kötések fokozatos elöregedésének kockázata nélkül. |
 |
Széles méretválaszték A RECUBOX® berendezések széles méret- és teljesítménytartományban készülnek. Az egyedi konstrukciónak köszönhetően helyszűkével rendelkező telepítésekhez is megfelelő megoldás tervezhető. |
 |
Ellenáramú hőcserélőkhöz tervezve A RECUBOX® OPEN berendezéseket ellenáramú hőcserélők széles választékához terveztük, és konkrét konstrukciójuk mindig a beépített hőcserélő típusához igazodik. |
 |
Széles teljesítménytartomány A RECUBOX® termékcsalád lehetővé teszi rendszerek tervezését a kis lakossági alkalmazásoktól egészen a több ezer m³/h légszállítású nagy légtechnikai rendszerekig. |
 |
Ionizátor csatlakoztatásának lehetősége Az adott telepítés követelményeitől függően a rendszer például MALAPA IN03 ionizátorral vagy további légtechnikai elemekkel egészíthető ki. |
 |
Maximális variálhatóság A be- és kimeneti csatlakozócsonkok helyzete az adott projekthez, a csővezeték nyomvonalához, a kívánt átmérőhöz és a gépészeti helyiség rendelkezésre álló teréhez igazítható. |
 |
Tükrözött kivitel A tükrözött kivitel minden megfelelő változatnál lehetséges. A kondenzvíz-elvezetés 1/2" menetes csatlakozással van kialakítva, és az adott kiviteltől függően több pozícióban is előkészíthető. |
A RECUBOX® burkolatának tömítettségére kiemelkedő, 12 éves garanciát biztosítunk.
A burkolat kiváló minőségű polipropilénből készül, és forrógázos hegesztéssel kerül összeillesztésre, amelynek eredményeként homogén, erős és hosszú távon stabil kötések jönnek létre korrózió vagy a szerkezeti kötések fokozatos szétválásának kockázata nélkül.
A ragasztott kötéseket, szegecseket, tömítőszalagokat vagy különböző anyagok kombinációját alkalmazó konstrukciókkal ellentétben a RECUBOX® légzáróságát és mechanikai ellenállását sok évnyi üzemelés után is megőrzi.
 |
Egyszerű telepítés A szerelést legalább nyolc előkészített, menetes szárakhoz kialakított furattal rendelkező tartó könnyíti meg. A RECUBOX® felfüggeszthető a mennyezetre, vagy a hátsó falánál található tartók segítségével a falra rögzíthető. |
 |
Nagy felületű szűrők A nagy szűrőfelület csökkenti a levegő áramlási sebességét a szűrőközegen, és mérsékli a nyomásveszteséget. A szűrőkeretek egyúttal lehetővé teszik a szűrőanyag egyszerű cseréjét. Alapkivitelben a RECUBOX® M5 osztályú szűrőszövettel van felszerelve. |
 |
BY-PASS A BY-PASS különálló megkerülő elemként vagy integrált megoldásként érhető el kézi működtetéssel, illetve szervomotor fogadására előkészítve. A BY-PASS tengelyének átmérője 14 mm. |
 |
A RECUBOX® hőszigetelés nélkül, illetve 30 vagy 50 mm vastag szigeteléssel rendelhető. A szigetelt kivitel esetén a hőszigetelés hermetikusan két polipropilén burkolat közé van zárva. A szigetelőanyag mellett egy második 5 mm-es PP burkolat is kialakításra kerül, amely védi a szigetelést és kompakt szerkezeti egységet képez. |
A RECUBOX® OPEN felár ellenében kibővített előkészítéssel rendelhető méréshez, kábelezéshez és biztonságos elektromos szereléshez.
Ez a kivitel, amely a RECUBOX® VENT-READY sorozat alapfelszereltségének része, megkönnyíti az érzékelők felszerelését, a kábelek vezetését, a ventilátorok bekötését, valamint a rendszer későbbi karbantartását vagy bővítését.
Az opcionális előkészítést a rendelési folyamat során kell kiválasztani, vagy a rendelés megjegyzésében kell feltüntetni.
 |
A kábelátvezetések helyének, számának és kialakításának szemléltetése. |

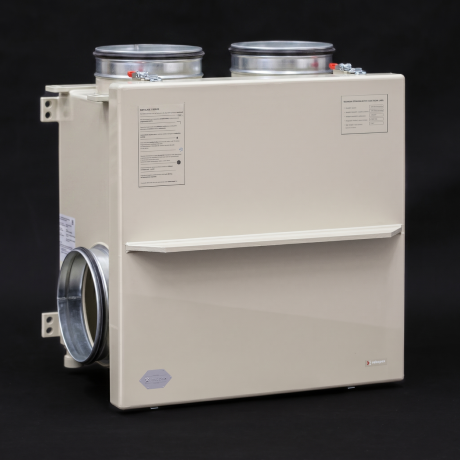

A RECUBOX® OPEN RX 04/500 műanyag vagy alumínium ellenáramú hőcserélővel rendelhető.
A konkrét hőcserélő a rendelési folyamat során választható ki. A RECUBOX® konstrukciója mindig a kiválasztott hőcserélő méreteihez és kialakításához igazodik.
 |
1. RECUTECH REP+27-500-H-F-30 Műanyag ellenáramú hőcserélő a cseh RECUTECH gyártótól. RekupeX termékjelölés: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Műanyag ellenáramú hőcserélő HPS lamellákkal és ellenálló HPS burkolattal. |
 |
3. RECUTECH REK+27-500-22 Teljes egészében alumíniumból készült ellenáramú hőcserélő a cseh RECUTECH gyártótól. RekupeX termékjelölés: RX 04/500. |
 |
4. HOLMAK GS 30/500 Teljes egészében alumíniumból készült ellenáramú hőcserélő, amely minőségi alternatívát jelent ehhez a RECUBOX® mérethez. |
 |
RECUBOX® OPEN RX 04/500 – A01 Ábrázolt konfiguráció:
A rajz teljes méretben történő megnyitásához kattintson a képre. |
A változat kiválasztása a rendelési folyamat során történik.
A RECUBOX® elölnézete nyitott szervizajtóval.
A megadott méretek tartalmazzák a hőszigetelést és a 2 burkolatot. Amennyiben például nagyobb csatlakozócsonkok vagy más műszaki módosítás miatt a méretek megváltoztatása szükséges, a rendelést követően, a gyártás megkezdése előtt tájékoztatjuk Önt.
 |
A01 Hőcserélő a széles tálcán, 4 oldalsó csatlakozócsonk Méret: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Hőcserélő a keskeny tálcán, 4 oldalsó csatlakozócsonk Méret: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Hőcserélő a széles tálcán, 2 felfelé irányuló és 2 oldalsó csatlakozócsonk Méret: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Hőcserélő a keskeny tálcán, 2 felfelé irányuló és 2 oldalsó csatlakozócsonk Méret: 655 (B) × 418 (A) × 645 (C) mm |
 |
Szervizhozzáférés – E méret A RECUBOX® szervizajtaja előtt elegendő helyet kell hagyni ahhoz, hogy a hőcserélő kihúzható legyen a modulból. E = C − 60 mm Integrált BY-PASS – F méret Az integrált BY-PASS a hőcserélő mögött helyezkedik el, és a RECUBOX® teljes mélységét az alapmélység körülbelül egyharmadával növeli meg. F = 1/3 × C A BY-PASS nagyon alacsony nyomásveszteségű megkerülő útvonalat nyit a friss levegő számára a hőcserélő körül. Ennél a kialakításnál a BY-PASS kinyitása nem zárja el a hőcserélőn keresztüli légáramlást. A nyitott megkerülő út lényegesen alacsonyabb nyomásvesztesége miatt azonban a hőcserélőn átáramló levegő mennyisége minimálisra csökken. |
A RECUBOX® a kiválasztott konfiguráció szerint készül. A csatlakozócsonkok helye és átmérője, a szervizajtó tájolása, a kondenzvíz-elvezetés helye, a szigetelés módja, a BY-PASS kivitele és egyéb szerkezeti részletek az adott telepítéshez igazíthatók.
Ha a kiválasztott konfiguráció műszakilag nem valósítható meg, vagy más megoldás lenne célszerűbb, a gyártás megkezdése előtt felvesszük Önnel a kapcsolatot.
A RECUBOX® szerkezetének bemutatása hozzáférési ajtók nélküli kivitelben:
A termék ára tartalmazza a beépített hőcserélőt és az adott termékváltozatnál feltüntetett konfigurációt. Az esetleges opcionális tartozékok, az érzékelők és elektromos szerelés előkészítése, valamint az egyedi szerkezeti módosítások a rendelési folyamat során kiválasztott konfigurációnak megfelelően kerülnek kialakításra.
Adatlap
Olvassa el azok hitelesített véleményeit, akik nálunk vásároltak.
Modern EC ventilátor ...... Max. Teljesítmény 630 m3/h ..... Csatlakozási átmérő 150 és 160 mm - kétlépcsős karima..... 0 - 10 V-os vezérlés .....

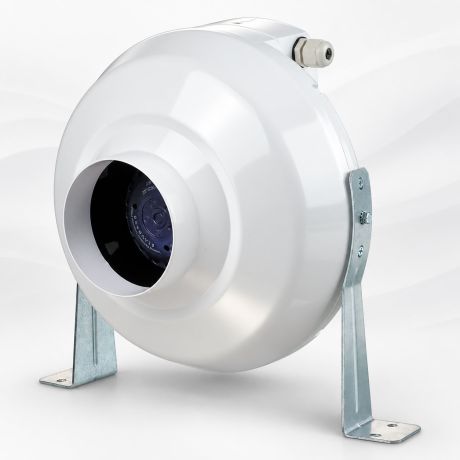

Csatlakozási átmérő 150 és 160 mm - kétlépcsős karima Max. kapacitás 505 m3/h.
