Nous proposons un large choix d’échangeurs de chaleur enthalpiques pour la plupart des unités de ventilation avec récupération de chaleur.
Si vous ne trouvez pas le modèle adapté, contactez-nous – nous serons ravis de vous aider !
Fabriqué en République tchèque ...
Equipé d'un échangeur RX 04/500 ou RX-P 04/500.....
Échangeur amovible .....
Débit jusqu'à 800 m3/heure .....
Efficacité certifiée jusqu'à 96%.....
Échangeur amovible .....
Filtres M5 .....
Remarque concernant la représentation du produit : Les photographies sont fournies à titre illustratif et peuvent ne pas représenter exactement la variante proposée ou la configuration RECUBOX® sélectionnée. Pour l’exécution spécifique, les dimensions et la disposition des différents éléments de construction, les dessins et plans techniques correspondants font foi.

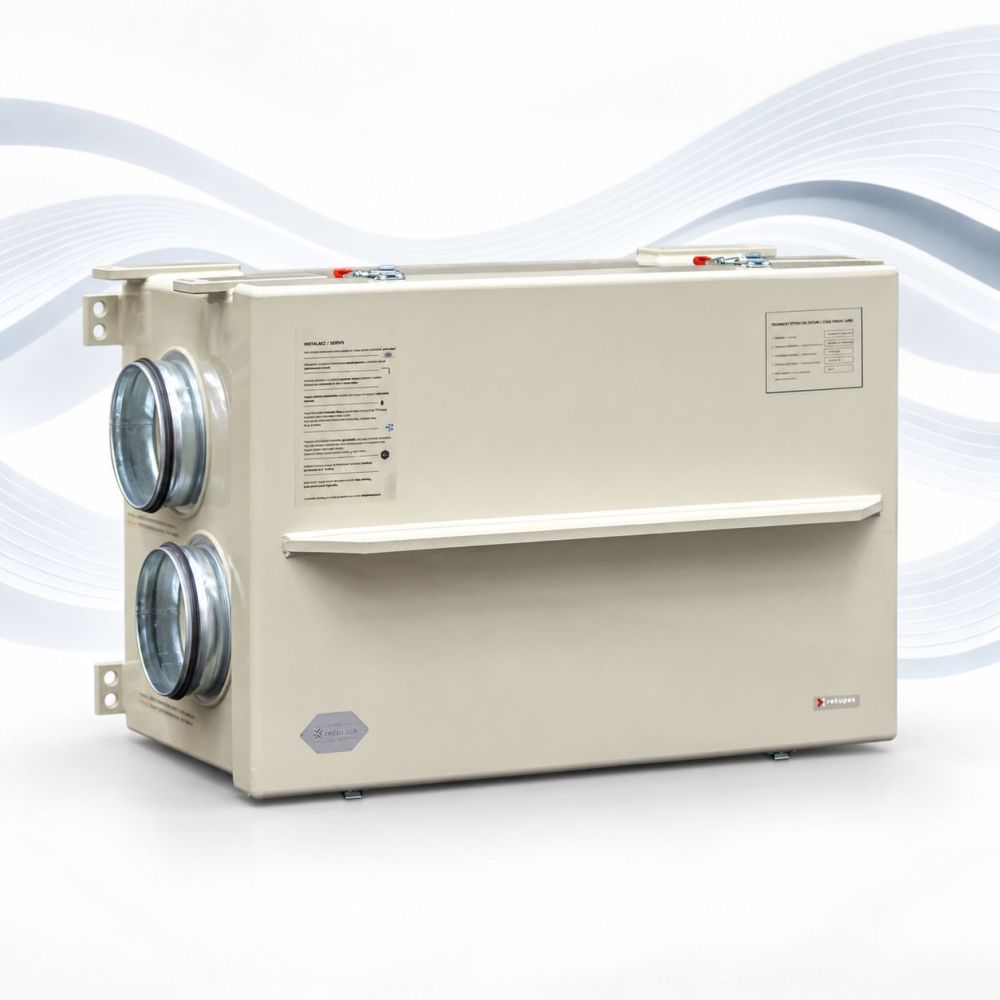

RECUBOX® OPEN constitue une solution modulaire de système de récupération de chaleur offrant une grande flexibilité dans la conception de l’installation de ventilation finale. Contrairement aux unités compactes de récupération de chaleur conventionnelles, les ventilateurs ne sont pas intégrés de manière fixe dans le caisson RECUBOX® – ils sont installés séparément directement dans les conduits, tout comme les autres éléments du système.
Cela permet d’adapter précisément la puissance des ventilateurs, la régulation, la filtration, les silencieux, les batteries de post-chauffage, les registres, le BY-PASS et les autres accessoires à chaque installation. Il en résulte une longue durée de vie, un entretien simple, un remplacement facile des différents composants ainsi que la possibilité d’une extension ou d’une modernisation future du système.
Les RECUBOX® sont entièrement fabriqués en République tchèque selon les exigences précises des clients. Nous utilisons des matériaux en polypropylène de haute qualité de la société SIMONA AG ainsi qu’une technologie professionnelle de soudage à l’air chaud avec des équipements Leister AG.
 |
 |
 |
Chaque RECUBOX® est fabriqué comme un produit technique soigneusement réalisé, avec une attention particulière portée à la précision, à l’étanchéité, à la longue durée de vie et à la possibilité d’adaptation à l’installation concernée.
L’étanchéité du caisson est essentielle au fonctionnement efficace du système de récupération de chaleur. RECUBOX® est équipé de fermetures robustes à pression de serrage réglable, permettant d’ajuster précisément la pression de la porte de service contre le joint.
Cela permet de limiter les infiltrations indésirables d’air parasite et au système de fonctionner avec le meilleur rendement possible. En même temps, un accès rapide et confortable pour l’entretien à l’échangeur et à l’intérieur du RECUBOX® reste assuré.
 |
Au moins 8 supports pour tiges filetées Dans sa configuration de base, RECUBOX® est équipé d’au moins huit supports structurels avec des trous pour tiges filetées. Grâce à leur disposition, le RECUBOX® peut être installé :

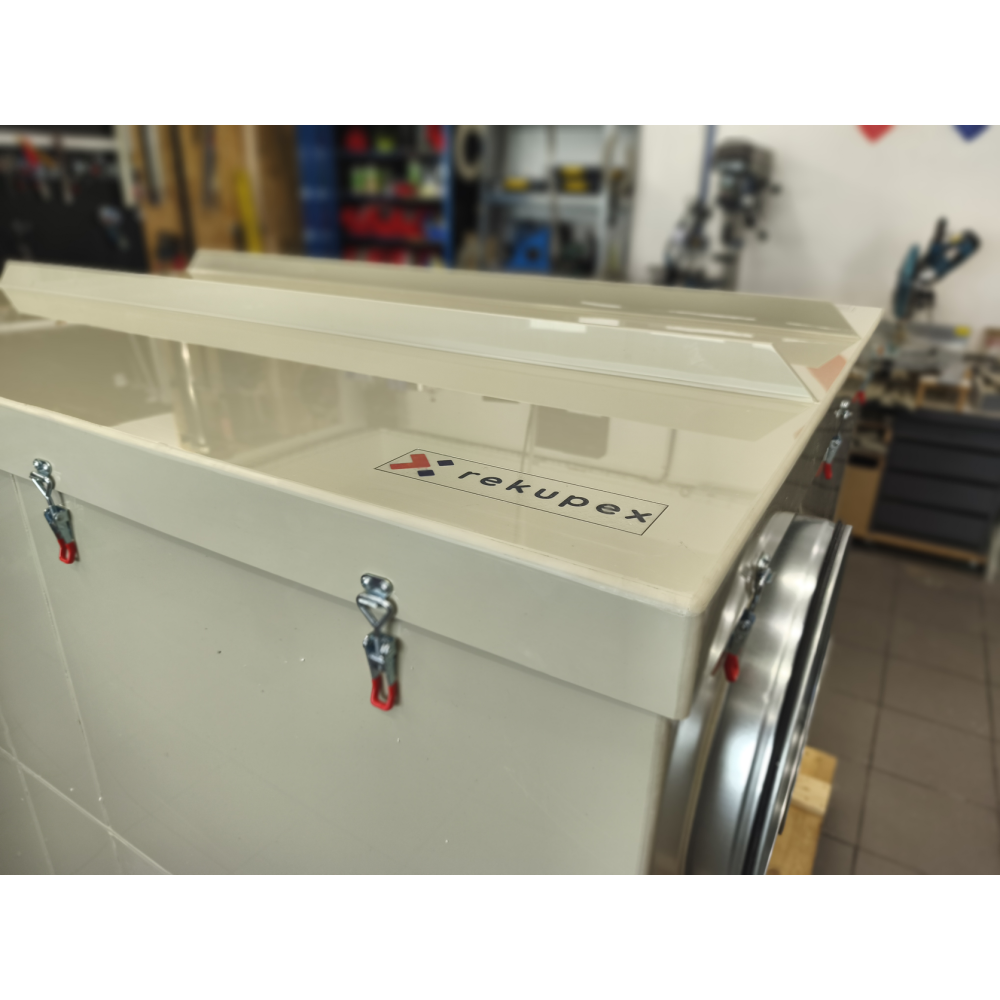

Nouvelle position des fermetures réglables à partir de 2026 À partir de 2026, tous les RECUBOX® isolés sont équipés de fermetures à pression de serrage réglable. Les fermetures sont positionnées de manière à ne pas dépasser le bord supérieur du RECUBOX® et à ne pas gêner l’installation de l’unité directement contre le plafond. Sur certaines anciennes photos de produits, les fermetures peuvent encore apparaître dans leur position d’origine. Sur les RECUBOX® fabriqués à partir de 2026, leur position ne limite plus l’installation directement contre le plafond. |
 |
RECUBOX® est équipé de raccords de connexion de haute qualité avec joint à double lèvre. Le joint à double lèvre assure un raccordement solide et étanche des conduits de ventilation et contribue à limiter les fuites indésirables ou les infiltrations d’air au niveau du raccordement. Le raccordement des conduits est ainsi rapide, fiable et facilement accessible pour l’entretien. |
Grâce à leur construction robuste, leur haute qualité et leur innocuité hygiénique, nos RECUBOX® font partie de nombreux projets de la ČVUT, notamment du système unique S.A.W.E.R., développé par UCEEB pour produire de l’eau potable à partir de l’air.
 |
Retrait facile de l’échangeur L’échangeur peut être retiré du RECUBOX® simplement et rapidement, pratiquement en un seul mouvement. Cela facilite considérablement son contrôle régulier, son entretien et son nettoyage. |
 |
Hygiène maximale L’échangeur amovible permet de nettoyer en profondeur aussi bien l’échangeur lui-même que tout l’intérieur du RECUBOX®. La construction est conçue en mettant l’accent sur un entretien simple et un niveau élevé d’hygiène en fonctionnement. |
 |
Étanchéité mécanique de l’échangeur L’échangeur est étanchéifié dans le RECUBOX® à l’aide d’un joint inséré dans une rainure, sans utilisation de colles ni de bandes d’étanchéité autocollantes conventionnelles. L’échangeur peut ainsi être facilement retiré puis remis en place. Le joint peut également être facilement remplacé si nécessaire. |
 |
Sans vis, rivets ni colles structurelles L’enveloppe du RECUBOX® est fabriquée à partir d’un seul type de matériau par soudage à l’air chaud. Il en résulte des assemblages solides, homogènes et étanches, sans risque de corrosion des éléments de fixation métalliques conventionnels ni de dégradation progressive des assemblages structurels collés. |
 |
Large gamme de dimensions Les RECUBOX® sont fabriqués dans une large gamme de dimensions et de variantes de puissance. Grâce à leur construction sur mesure, une solution adaptée peut également être conçue pour les installations disposant de peu d’espace. |
 |
Conçu pour les échangeurs à contre-courant Les RECUBOX® OPEN sont conçus pour une large gamme d’échangeurs de chaleur à contre-courant et leur construction spécifique est toujours adaptée au type d’échangeur installé. |
 |
Large plage de puissance La gamme RECUBOX® permet de concevoir des systèmes allant des petites applications résidentielles aux grandes installations de ventilation avec des débits d’air de plusieurs milliers de m³/h. |
 |
Possibilité de raccordement d’un ioniseur En fonction des exigences de l’installation concernée, le système peut par exemple être complété par un ioniseur MALAPA IN03 ou par d’autres composants de ventilation. |
 |
Variabilité maximale La position des raccords d’entrée et de sortie peut être adaptée au projet concerné, au cheminement des conduits, à leur diamètre requis ainsi qu’à l’espace disponible dans le local technique. |
 |
Version miroir Une version miroir est possible pour toutes les variantes appropriées. L’évacuation des condensats est réalisée au moyen d’un raccord fileté 1/2" et peut, selon l’exécution concernée, être préparée à plusieurs positions. |
Nous accordons une garantie exceptionnelle de 12 ans sur l’étanchéité du caisson des RECUBOX®.
Le caisson est fabriqué en polypropylène de haute qualité et assemblé par soudage à l’air chaud, créant ainsi des assemblages homogènes, solides et durablement stables, sans risque de corrosion ni de décollement progressif des assemblages structurels.
Contrairement aux constructions utilisant des assemblages collés, des rivets, des bandes d’étanchéité ou des combinaisons de matériaux différents, RECUBOX® conserve son étanchéité à l’air et sa résistance mécanique même après de nombreuses années de fonctionnement.
 |
Installation facile Le montage est facilité par au moins huit supports préparés avec des trous pour tiges filetées. RECUBOX® peut être suspendu au plafond ou fixé au mur à l’aide des supports situés au niveau de sa paroi arrière. |
 |
Filtres de grande surface La grande surface de filtration contribue à réduire la vitesse de passage de l’air à travers le média filtrant et à limiter la perte de charge. Les cadres de filtration permettent également de remplacer facilement le média filtrant. Dans sa configuration de base, RECUBOX® est équipé d’un média filtrant de classe M5. |
 |
BY-PASS Le BY-PASS est disponible sous la forme d’un élément de dérivation séparé ou d’une solution intégrée avec commande manuelle ou préparation pour servomoteur. Le diamètre de l’axe du BY-PASS est de 14 mm. |
 |
RECUBOX® peut être commandé sans isolation thermique ou avec une isolation d’une épaisseur de 30 ou 50 mm. Dans la version isolée, l’isolation thermique est hermétiquement enfermée entre deux enveloppes en polypropylène. En plus de l’isolant, une seconde enveloppe PP de 5 mm est donc ajoutée afin de protéger l’isolation et de former un ensemble constructif compact. |
RECUBOX® OPEN peut être équipé en option d’une préparation étendue pour les mesures, le câblage et une installation électrique sûre.
Cette configuration, qui fait partie de l’équipement standard de la gamme RECUBOX® VENT-READY, facilite l’installation des capteurs, le passage des câbles, le raccordement des ventilateurs ainsi que l’entretien ou l’extension ultérieure du système.
La préparation optionnelle doit être sélectionnée pendant le processus de commande ou indiquée dans la note de commande.
 |
Illustration de la position, du nombre et de l’exécution des passe-câbles. |
RECUBOX® OPEN RX 04/500 peut être commandé avec un échangeur à contre-courant en plastique ou en aluminium.
L’échangeur spécifique est sélectionné pendant le processus de commande. La construction du RECUBOX® est toujours adaptée aux dimensions et à l’exécution de l’échangeur choisi.
 |
1. RECUTECH REP+27-500-H-F-30 Échangeur à contre-courant en plastique du fabricant tchèque RECUTECH. Désignation produit RekupeX : RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Échangeur à contre-courant en plastique avec lamelles HPS et enveloppe HPS résistante. |
 |
3. RECUTECH REK+27-500-22 Échangeur à contre-courant entièrement en aluminium du fabricant tchèque RECUTECH. Désignation produit RekupeX : RX 04/500. |
 |
4. HOLMAK GS 30/500 Échangeur à contre-courant entièrement en aluminium constituant une alternative de qualité pour cette taille de RECUBOX®. |
 |
RECUBOX® OPEN RX 04/500 – A01 Configuration représentée :
Cliquez sur l’image pour ouvrir le dessin en taille réelle. |
La variante est sélectionnée pendant le processus de commande.
Vue de face du RECUBOX® avec la porte de service ouverte.
Les dimensions indiquées comprennent l’isolation thermique et les 2 enveloppes. S’il est nécessaire de modifier les dimensions, par exemple en raison de raccords plus grands ou d’une autre modification technique, nous vous en informerons après la commande et avant le début de la fabrication.
 |
A01 Échangeur sur le bac large, 4 raccords latéraux Dimensions : 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Échangeur sur le bac étroit, 4 raccords latéraux Dimensions : 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Échangeur sur le bac large, 2 raccords vers le haut et 2 raccords latéraux Dimensions : 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Échangeur sur le bac étroit, 2 raccords vers le haut et 2 raccords latéraux Dimensions : 655 (B) × 418 (A) × 645 (C) mm |
 |
Accès pour l’entretien – dimension E Un espace suffisant doit être laissé devant la porte de service du RECUBOX® afin de permettre de retirer l’échangeur du module. E = C − 60 mm BY-PASS intégré – dimension F Le BY-PASS intégré est situé derrière l’échangeur et augmente la profondeur totale du RECUBOX® d’environ un tiers de la profondeur de base. F = 1/3 × C Le BY-PASS ouvre une voie de dérivation pour l’air neuf autour de l’échangeur avec une très faible perte de charge. Dans cette configuration, l’ouverture du BY-PASS ne ferme pas le passage à travers l’échangeur. Toutefois, grâce à la perte de charge nettement plus faible de la voie de dérivation ouverte, la quantité d’air traversant l’échangeur est minimisée. |
RECUBOX® est fabriqué selon la configuration sélectionnée. La position et le diamètre des raccords, l’orientation de la porte de service, la position de l’évacuation des condensats, le type d’isolation, la configuration du BY-PASS ainsi que d’autres détails de construction peuvent être adaptés à l’installation concernée.
Si la configuration choisie ne peut pas être réalisée techniquement ou si une autre solution est plus appropriée, nous vous contacterons avant le début de la fabrication.
Exemple de la construction du RECUBOX® dans une version sans portes d’accès :
Le prix du produit comprend l’échangeur de chaleur intégré ainsi que la configuration indiquée pour la variante de produit concernée. Les éventuels accessoires optionnels, la préparation pour les capteurs et l’installation électrique ainsi que les modifications structurelles individuelles dépendent de la configuration sélectionnée au cours du processus de commande.
