Ponúkame široký výber entalpických výmenníkov tepla pre väčšinu rekuperačných jednotiek.
Ak nenájdete vhodný model, kontaktujte nás – radi vám pomôžeme!
Vyrobené v Českej republike ...
Vyberateľný výmenník RECUTECH, HOLMAK alebo ZERN .....
Výkon až 800 m3/hod .....
Certifikovaná účinnosť až 96% .....
Filtre M5 s minimalizáciou nákladov na výmenu ...
Upozornenie k zobrazeniu produktu: Fotografie sú ilustračné a nemusia presne zobrazovať ponúkaný variant alebo zvolenú konfiguráciu RECUBOX®. Pre konkrétne vyhotovenie, rozmery a umiestnenie jednotlivých konštrukčných prvkov sú rozhodujúce príslušné technické výkresy a nákresy.

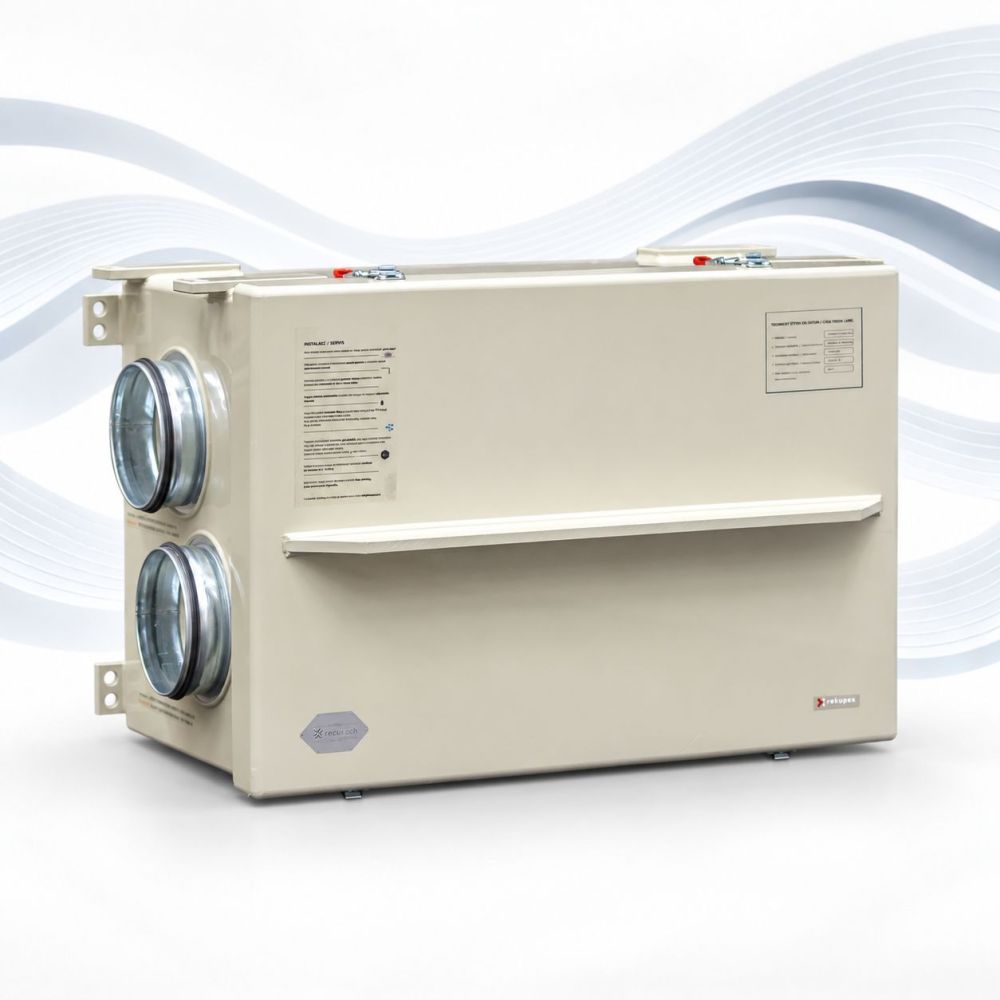

RECUBOX® OPEN predstavuje modulárne riešenie systému spätného získavania tepla s vysokou mierou flexibility pri návrhu výsledného vzduchotechnického systému. Na rozdiel od bežných kompaktných rekuperačných jednotiek nie sú ventilátory pevne integrované v skrini RECUBOX® – rovnako ako ostatné prvky systému sa inštalujú samostatne priamo do vzduchotechnického potrubia.
Vďaka tomu je možné výkon ventilátorov, reguláciu, filtráciu, tlmiče hluku, dohrevy, klapky, BY-PASS a ďalšie príslušenstvo presne prispôsobiť konkrétnej inštalácii. Výsledkom je dlhá životnosť, jednoduchý servis, jednoduchá výmena jednotlivých komponentov a možnosť budúceho rozšírenia alebo modernizácie systému.
RECUBOX® vyrábame kompletne v Českej republike podľa presných požiadaviek zákazníkov. Používame kvalitné polypropylénové materiály spoločnosti SIMONA AG a profesionálnu technológiu zvárania horúcim plynom pomocou zariadení Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká ako starostlivo spracovaný technický výrobok s dôrazom na presnosť, tesnosť, dlhú životnosť a možnosť prispôsobenia konkrétnej inštalácii.

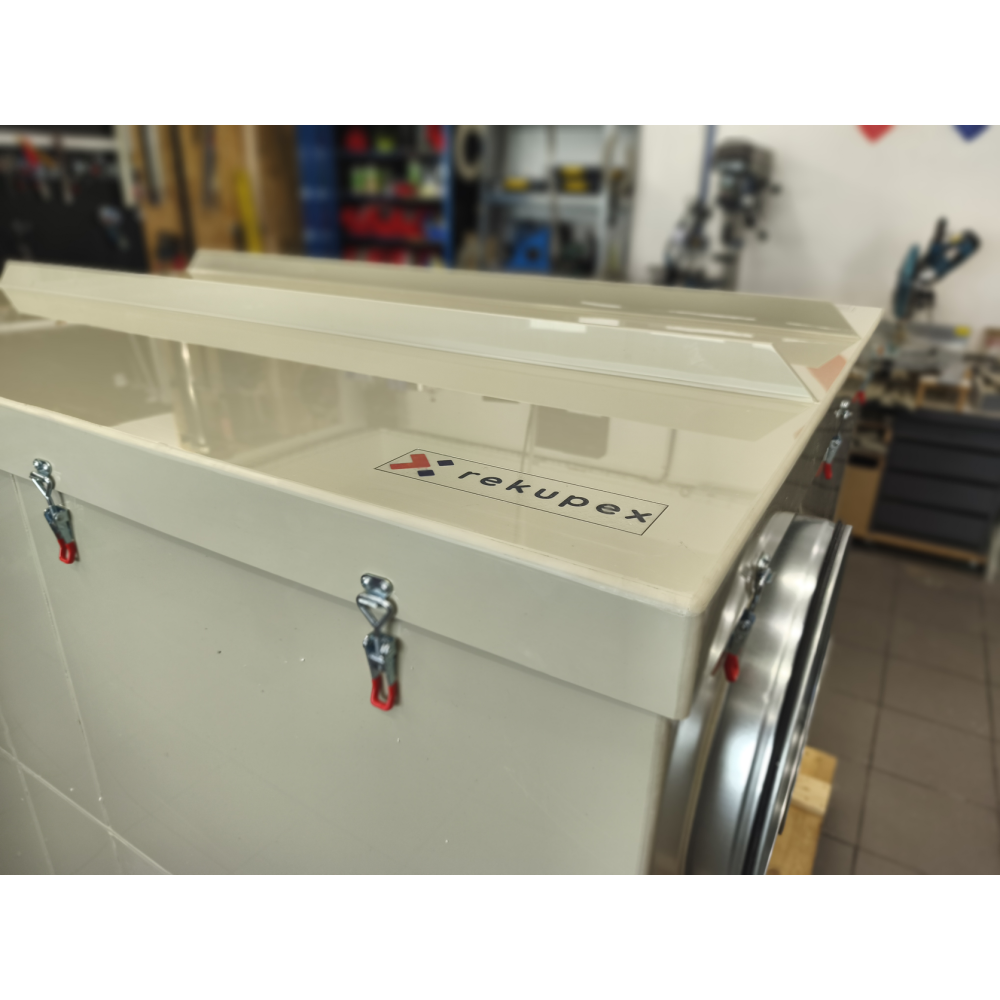

Tesnosť plášťa je zásadná pre efektívne fungovanie systému spätného získavania tepla. RECUBOX® je vybavený masívnymi bedňovými uzávermi s nastaviteľným prítlakom, ktoré umožňujú presne nastaviť tlak servisných dvierok na tesnenie.
Tým sa obmedzuje nežiaduce prisávanie falošného vzduchu a systém môže pracovať s maximálnou možnou účinnosťou. Zároveň zostáva zachovaný rýchly a pohodlný servisný prístup k výmenníku a do vnútorného priestoru RECUBOX®.
 |
Minimálne 8 držiakov pre závitové tyče RECUBOX® je v základnom vyhotovení vybavený minimálne ôsmimi konštrukčnými držiakmi s otvormi pre závitové tyče. Vďaka ich rozmiestneniu je možné RECUBOX® inštalovať:
Nové umiestnenie nastaviteľných uzáverov od roku 2026 Od roku 2026 sú všetky izolované RECUBOX® vybavené bedňovými uzávermi s nastaviteľným prítlakom. Uzávery sú umiestnené tak, aby nepresahovali nad hornú hranu RECUBOX® a neobmedzovali montáž jednotky tesne pod strop. Na niektorých starších produktových fotografiách môžu byť uzávery ešte zobrazené v pôvodnej polohe. Pri RECUBOX® vyrábaných od roku 2026 už ich poloha neobmedzuje montáž tesne pod strop. |
 |
RECUBOX® je vybavený kvalitnými pripájacími prírubami s dvojbritovým tesnením. Dvojbritové tesnenie zabezpečuje pevné a vzduchotesné pripojenie vzduchotechnického potrubia a pomáha obmedziť nežiaduce úniky alebo prisávanie vzduchu v mieste pripojenia. Pripojenie potrubia je vďaka tomu rýchle, spoľahlivé a ľahko prístupné pri servise. |
Vďaka robustnej konštrukcii, vysokej kvalite a hygienickej bezpečnosti sú naše RECUBOX® súčasťou viacerých projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
 |

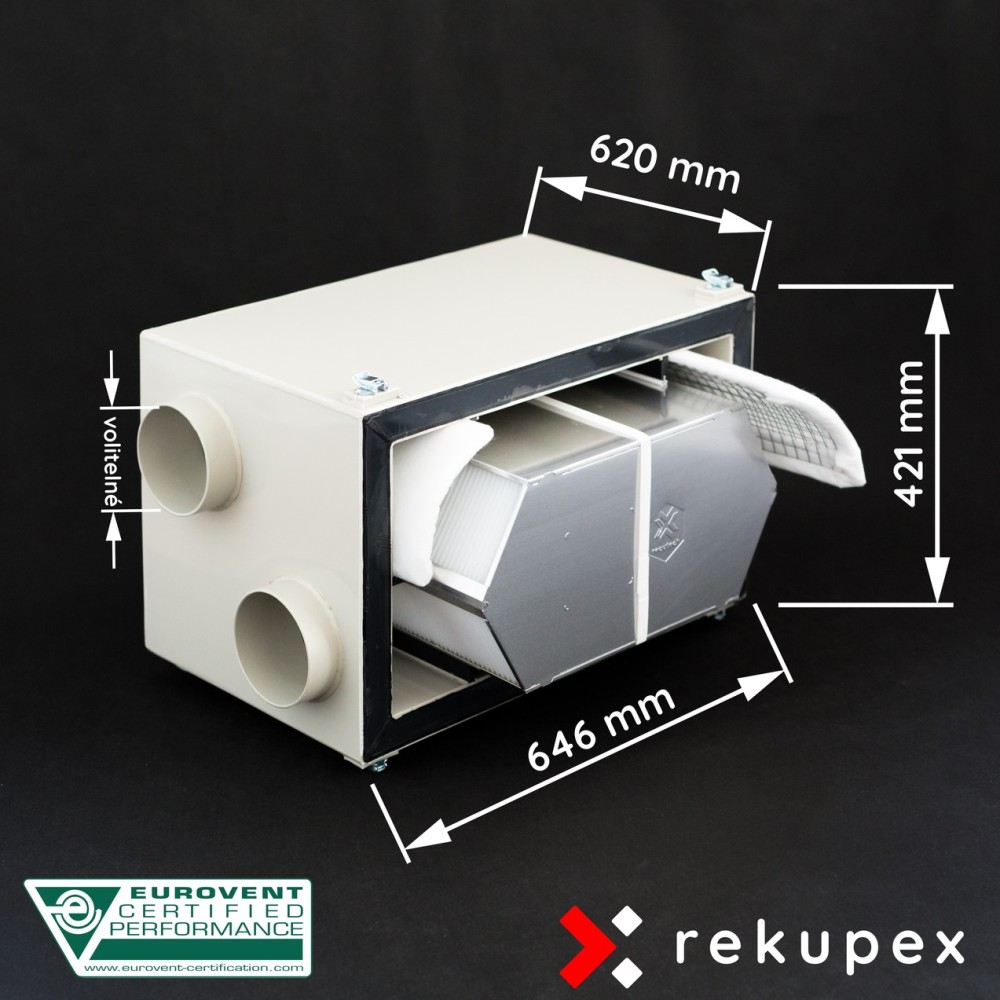

Jednoduché vybratie výmenníka Výmenník je možné z RECUBOX® jednoducho a rýchlo vybrať, prakticky jedným pohybom. To výrazne uľahčuje jeho pravidelnú kontrolu, údržbu a čistenie. |
 |
Maximálna hygiena Vyberateľný výmenník umožňuje dôkladne vyčistiť samotný výmenník aj celý vnútorný priestor RECUBOX®. Konštrukcia je navrhnutá s dôrazom na jednoduchú údržbu a vysokú úroveň prevádzkovej hygieny. |
 |
Mechanické utesnenie výmenníka Výmenník je v RECUBOX® utesnený tesnením vloženým do drážky, bez použitia lepidiel alebo bežných samolepiacich tesniacich pások. Výmenník je preto možné jednoducho vybrať a znovu vložiť. Tesnenie je možné v prípade potreby ľahko vymeniť. |
 |
Bez skrutiek, nitov a konštrukčných lepidiel Plášť RECUBOX® je vyrobený z jedného typu materiálu technológiou zvárania horúcim plynom. Výsledkom sú pevné, homogénne a tesné spoje bez rizika korózie bežných kovových spojovacích prvkov alebo postupného starnutia lepených konštrukčných spojov. |
 |
Široký rozsah veľkostí RECUBOX® sa vyrábajú v širokom rozsahu rozmerov a výkonových variantov. Vďaka zákazkovej konštrukcii je možné navrhnúť vhodné riešenie aj pre priestorovo obmedzené inštalácie. |
 |
Navrhnuté pre protiprúdové výmenníky RECUBOX® OPEN je navrhnutý pre široký rozsah protiprúdových výmenníkov tepla a jeho konkrétna konštrukcia je vždy prispôsobená použitému typu výmenníka. |
 |
Široký rozsah výkonu Konštrukčný rad RECUBOX® umožňuje navrhovať systémy od malých rezidenčných aplikácií až po veľké vzduchotechnické systémy s prietokmi niekoľko tisíc m³/h. |
 |
Možnosť pripojenia ionizátora Podľa požiadaviek konkrétnej inštalácie je možné systém doplniť napríklad o ionizátor MALAPA IN03 alebo ďalšie vzduchotechnické prvky. |
 |
Maximálna variabilita Polohu vstupných a výstupných pripojovacích hrdiel je možné prispôsobiť konkrétnemu projektu, vedeniu potrubia, požadovanému priemeru a dostupnému priestoru v technickej miestnosti. |
 |
Zrkadlové vyhotovenie Zrkadlové vyhotovenie je možné pri všetkých vhodných variantoch. Odvod kondenzátu je vyhotovený pomocou závitového pripojenia 1/2" a podľa konkrétneho vyhotovenia môže byť pripravený vo viacerých polohách. |
Na tesnosť plášťa RECUBOX® poskytujeme nadštandardnú záruku 12 rokov.
Plášť je vyrobený z kvalitného polypropylénu a spájaný zváraním horúcim plynom, vďaka čomu vznikajú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie alebo postupného oddeľovania konštrukčných spojov.
Na rozdiel od konštrukcií využívajúcich lepené spoje, nity, tesniace pásky alebo kombinácie rôznych materiálov si RECUBOX® zachováva svoju vzduchotesnosť a mechanickú odolnosť aj po mnohých rokoch prevádzky.
 |
Jednoduchá inštalácia Montáž uľahčuje minimálne osem pripravených držiakov s otvormi pre závitové tyče. RECUBOX® je možné zavesiť na strop alebo upevniť na stenu pomocou držiakov pri jeho zadnej stene. |
 |
Veľkoplošné filtre Veľká filtračná plocha pomáha znižovať rýchlosť prúdenia vzduchu cez filtračné médium a obmedzovať tlakovú stratu. Filtračné rámy zároveň umožňujú jednoduchú výmenu filtračného média. V základnom vyhotovení je RECUBOX® vybavený filtračnou textíliou triedy M5. |
 |
BY-PASS BY-PASS je k dispozícii ako samostatná obtoková časť alebo ako integrované riešenie s možnosťou ručného ovládania alebo prípravou pre servopohon. Priemer hriadeľa BY-PASSU je 14 mm. |
 |
RECUBOX® je možné objednať bez tepelnej izolácie alebo s izoláciou s hrúbkou 30 alebo 50 mm. Pri izolovanom vyhotovení je tepelná izolácia hermeticky uzavretá medzi dvoma polypropylénovými plášťami. Okrem izolačného materiálu je teda pridaný aj druhý 5 mm PP plášť, ktorý izoláciu chráni a vytvára kompaktný konštrukčný celok. |
RECUBOX® OPEN je možné za príplatok vybaviť rozšírenou prípravou na meranie, kabeláž a bezpečnú elektroinštaláciu.
Toto vyhotovenie, ktoré je štandardnou súčasťou radu RECUBOX® VENT-READY, uľahčuje montáž snímačov, vedenie káblov, pripojenie ventilátorov a budúci servis alebo rozšírenie systému.
Príplatkovú prípravu je potrebné zvoliť počas objednávkového procesu alebo uviesť v poznámke k objednávke.
 |
Znázornenie polohy, počtu a vyhotovenia káblových priechodiek. |

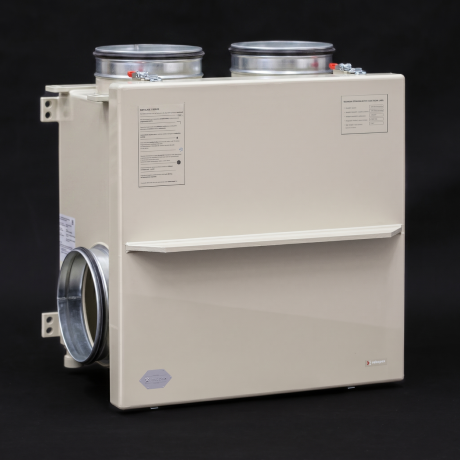

RECUBOX® OPEN RX 04/500 je možné objednať s plastovým alebo hliníkovým protiprúdovým výmenníkom.
Konkrétny výmenník sa vyberá počas objednávkového procesu. Konštrukcia RECUBOX® je vždy prispôsobená rozmerom a vyhotoveniu zvoleného výmenníka.
 |
1. RECUTECH REP+27-500-H-F-30 Plastový protiprúdový výmenník od českého výrobcu RECUTECH. Označenie produktu RekupeX: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Plastový protiprúdový výmenník s HPS lamelami a odolným HPS plášťom. |
 |
3. RECUTECH REK+27-500-22 Celohliníkový protiprúdový výmenník od českého výrobcu RECUTECH. Označenie produktu RekupeX: RX 04/500. |
 |
4. HOLMAK GS 30/500 Celohliníkový protiprúdový výmenník, ktorý predstavuje kvalitnú alternatívu pre túto veľkosť RECUBOX®. |
 |
RECUBOX® OPEN RX 04/500 – A01 Znázornená konfigurácia:
Kliknutím na obrázok otvoríte výkres v plnej veľkosti. |
Výber variantu prebieha počas objednávkového procesu.
Pohľad na RECUBOX® spredu pri otvorených servisných dvierkach.
Uvedené rozmery zahŕňajú tepelnú izoláciu a 2 plášte. Ak bude potrebné upraviť rozmery napríklad z dôvodu väčších pripojovacích hrdiel alebo inej technickej zmeny, budeme vás informovať po objednaní a pred začatím výroby.
 |
A01 Výmenník na širokej vaničke, 4 hrdlá do strán Rozmer: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Výmenník na úzkej vaničke, 4 hrdlá do strán Rozmer: 655 (B) × 418 (A) × 645 (C) mm |
 |

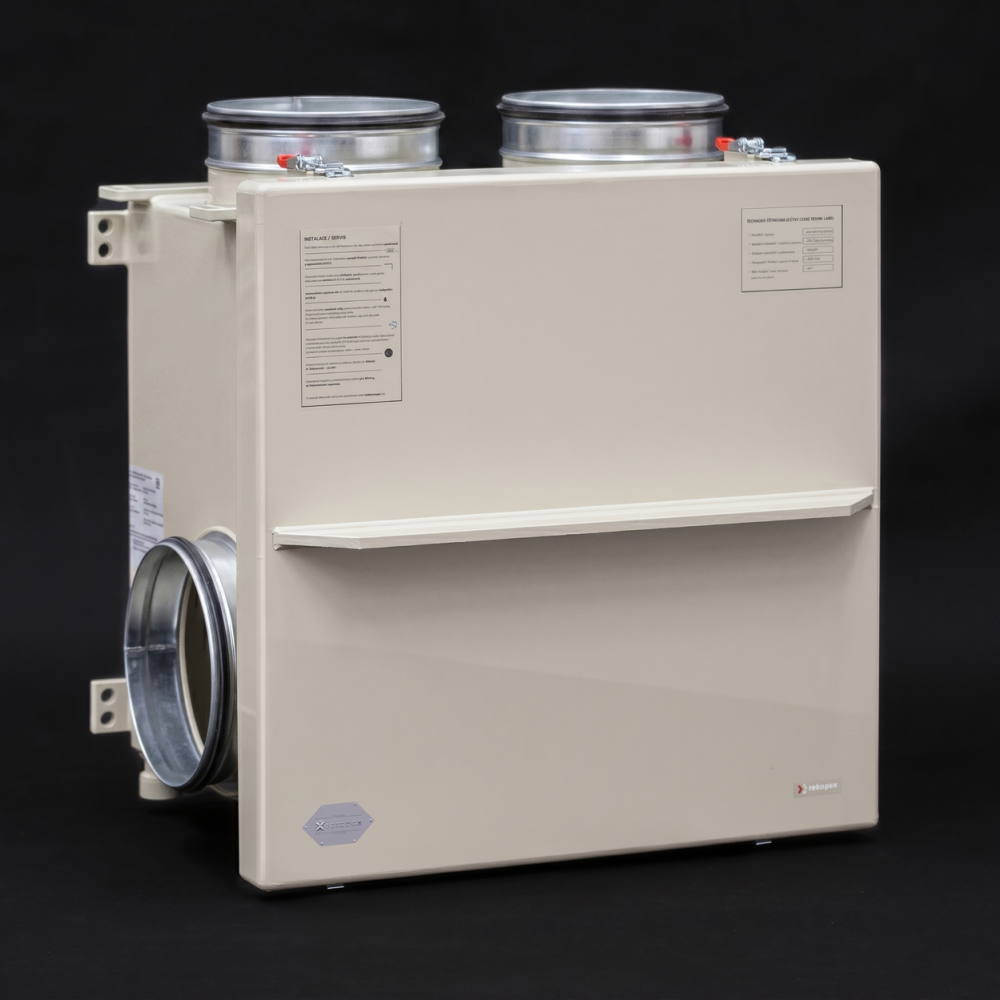

A02 Výmenník na širokej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmer: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Výmenník na úzkej vaničke, 2 hrdlá nahor a 2 hrdlá do strán Rozmer: 655 (B) × 418 (A) × 645 (C) mm |
 |
Servisný prístup – rozmer E Pred servisnými dvierkami RECUBOX® je potrebné ponechať dostatočný priestor na vysunutie výmenníka z modulu. E = C − 60 mm Integrovaný BY-PASS – rozmer F Integrovaný BY-PASS je umiestnený za výmenníkom a zväčšuje celkovú hĺbku RECUBOX® približne o jednu tretinu základnej hĺbky. F = 1/3 × C BY-PASS otvára obtokovú cestu čerstvého vzduchu okolo výmenníka s veľmi nízkou tlakovou stratou. Pri tomto vyhotovení otvorenie BY-PASSU neuzatvára prietok cez výmenník. Vďaka výrazne nižšej tlakovej strate otvorenej obtokovej cesty sa však množstvo vzduchu pretekajúceho cez výmenník minimalizuje. |
RECUBOX® sa vyrába podľa zvolenej konfigurácie. Polohu a priemer pripojovacích hrdiel, orientáciu servisných dvierok, umiestnenie odvodu kondenzátu, spôsob izolácie, vyhotovenie BY-PASSU a ďalšie konštrukčné detaily je možné prispôsobiť konkrétnej inštalácii.
Ak zvolenú konfiguráciu nie je možné technicky realizovať alebo by bolo vhodnejšie iné riešenie, kontaktujeme vás pred začatím výroby.
Ukážka konštrukcie RECUBOXU® vo vyhotovení bez prístupových dvierok:
Cena produktu zahŕňa integrovaný tepelný výmenník a konfiguráciu uvedenú pri konkrétnom variante produktu. Voliteľné príslušenstvo, príprava pre snímače a elektroinštaláciu a individuálne konštrukčné úpravy sa riadia konfiguráciou zvolenou počas objednávkového procesu.
Tabuľka dát
Prečítajte si overené recenzie od tých, ktorí u nás nakúpili.
Moderný EC ventilátor ...... Max. výkon 630 m3/h ..... Priemer napojenia 150 a 160 mm - dvojstupňová príruba..... Riadenie 0 - 10 V .....

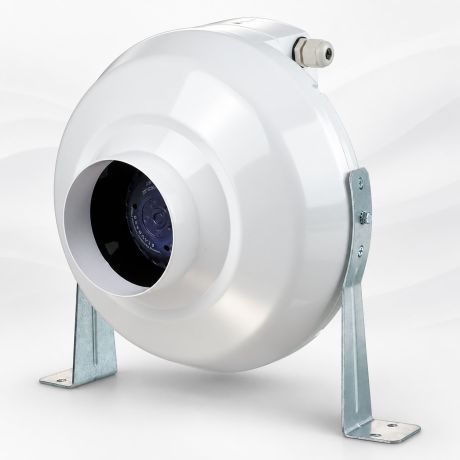

Priemer pripojenia 150 a 160 mm - dvojstupňová príruba Max.výkon 505 m3/h.
