Nudimo širok izbor entalpijskih izmjenjivača topline za većinu ventilacijskih jedinica s povratom topline.
Ako ne možete pronaći odgovarajući model, kontaktirajte nas – rado ćemo vam pomoći!
Proizvedeno u Češkoj Republici ...
Opremljen izmjenjivačem RX 04/500 ili RX-P 04/500 .....
Izmjenjivač koji se može skinuti .....
Izlaz do 800 m3/sat .....
Certificirana učinkovitost do 96%.....
Izmjenjivač koji se može skinuti .....
M5 filteri .....
Napomena o prikazu proizvoda: Fotografije su ilustrativne i ne moraju točno prikazivati ponuđenu varijantu ili odabranu konfiguraciju RECUBOXA®. Za konkretno izvedbeno rješenje, dimenzije i raspored pojedinih konstrukcijskih elemenata mjerodavni su odgovarajući tehnički nacrti i crteži.

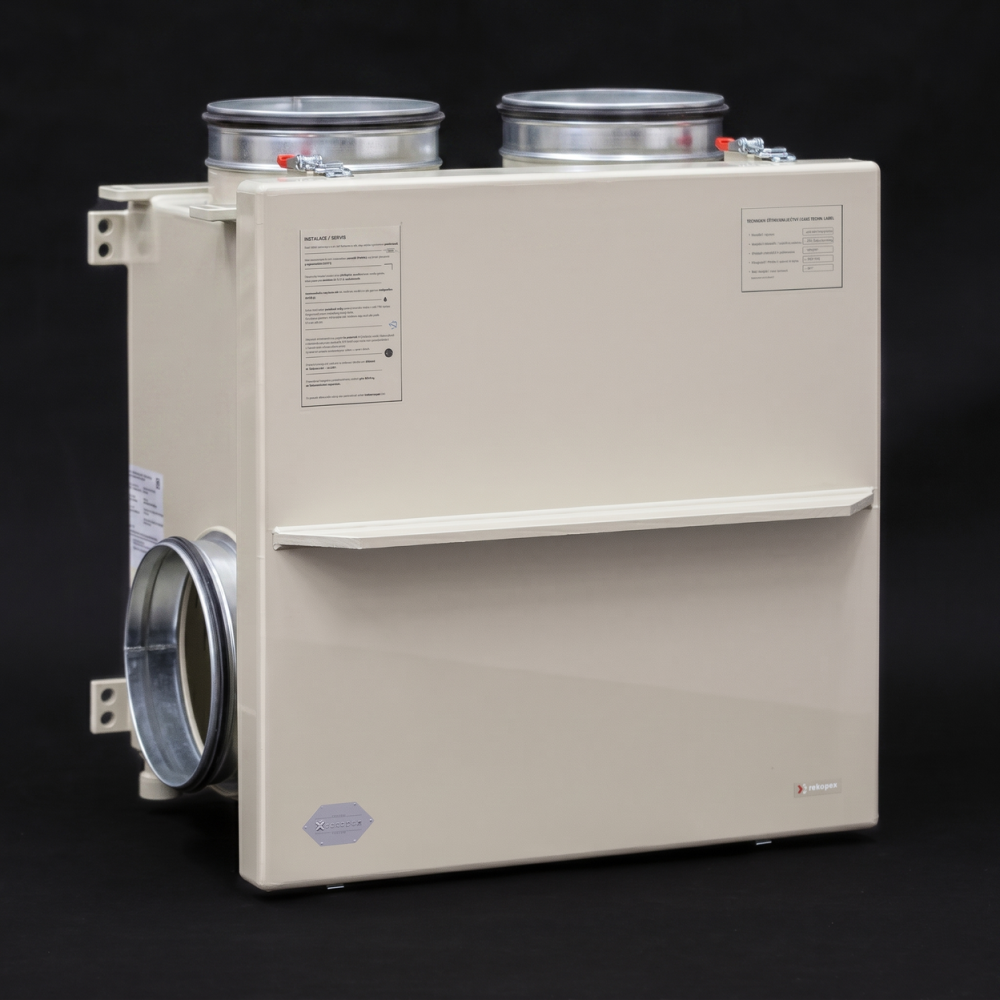

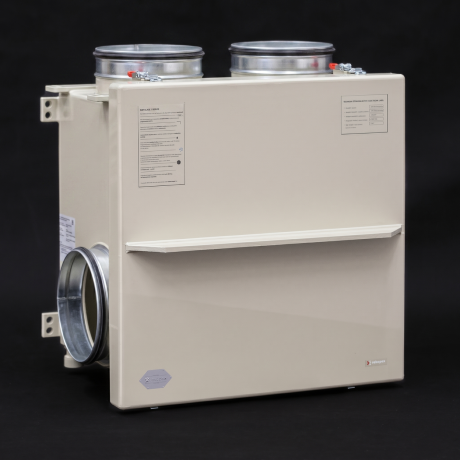

RECUBOX® OPEN predstavlja modularno rješenje sustava povrata topline s visokom razinom fleksibilnosti pri izvedbi konačnog ventilacijskog sustava. Za razliku od uobičajenih kompaktnih rekuperacijskih jedinica, ventilatori nisu trajno integrirani u kućište RECUBOXA® – ugrađuju se zasebno izravno u kanale, kao i ostale komponente sustava.
Zahvaljujući tome snaga ventilatora, regulacija, filtracija, prigušivači buke, dogrijači, zaklopke, BY-PASS i ostala dodatna oprema mogu se precizno prilagoditi konkretnoj instalaciji. Rezultat su dug vijek trajanja, jednostavno servisiranje, laka zamjena pojedinih komponenti te mogućnost budućeg proširenja ili modernizacije sustava.

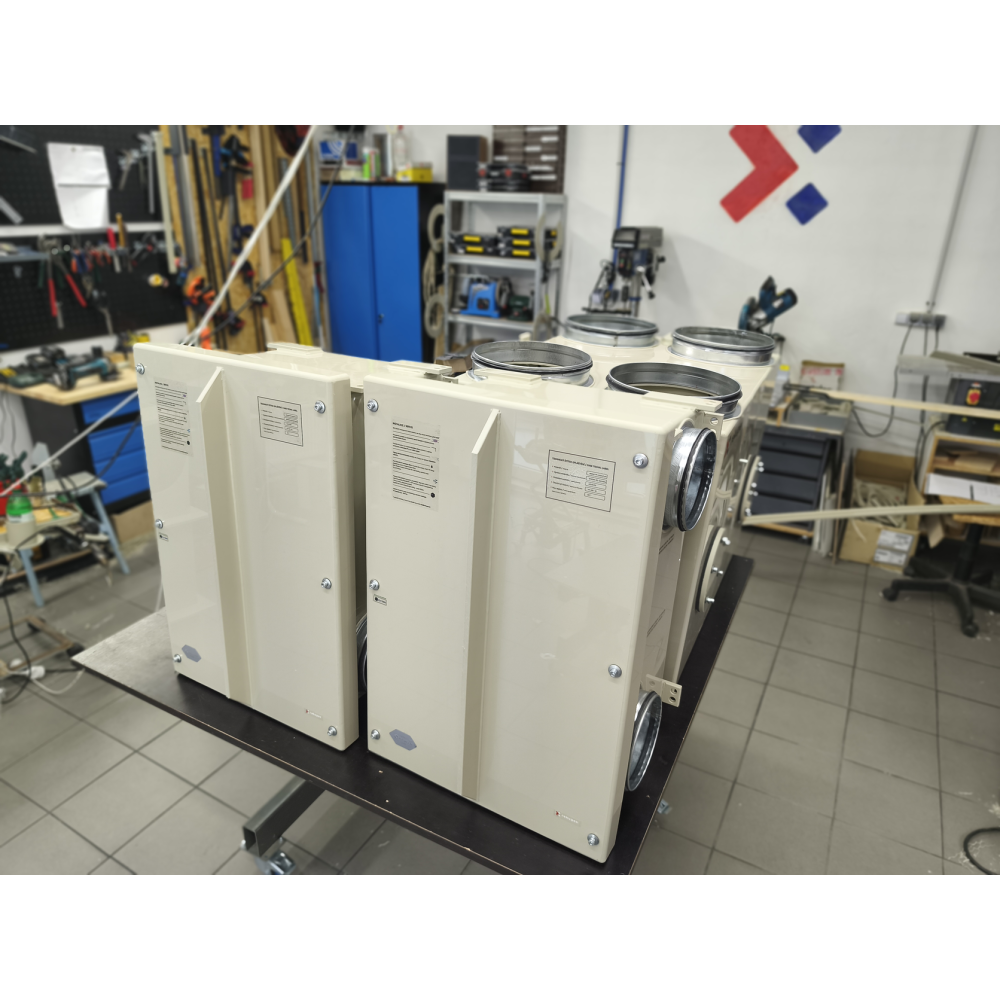

RECUBOX® jedinice u potpunosti proizvodimo u Češkoj Republici prema preciznim zahtjevima kupaca. Koristimo visokokvalitetne polipropilenske materijale tvrtke SIMONA AG i profesionalnu tehnologiju zavarivanja vrućim plinom na uređajima Leister AG.
 |
 |
 |
Svaki RECUBOX® nastaje kao pažljivo izrađen tehnički proizvod s naglaskom na preciznost, nepropusnost, dug vijek trajanja i mogućnost prilagodbe konkretnoj instalaciji.
Nepropusnost kućišta ključna je za učinkovit rad sustava povrata topline. RECUBOX® je opremljen robusnim zatvaračima s podesivim pritiskom koji omogućuju precizno podešavanje pritiska servisnih vrata na brtvu.
Time se smanjuje neželjeno usisavanje lažnog zraka i omogućuje rad sustava s najvećom mogućom učinkovitošću. Istodobno ostaje osiguran brz i jednostavan servisni pristup izmjenjivaču i unutrašnjosti RECUBOXA®.
 |
Najmanje 8 nosača za navojne šipke RECUBOX® je u osnovnoj izvedbi opremljen s najmanje osam konstrukcijskih nosača s otvorima za navojne šipke. Zahvaljujući njihovom rasporedu RECUBOX® se može montirati:

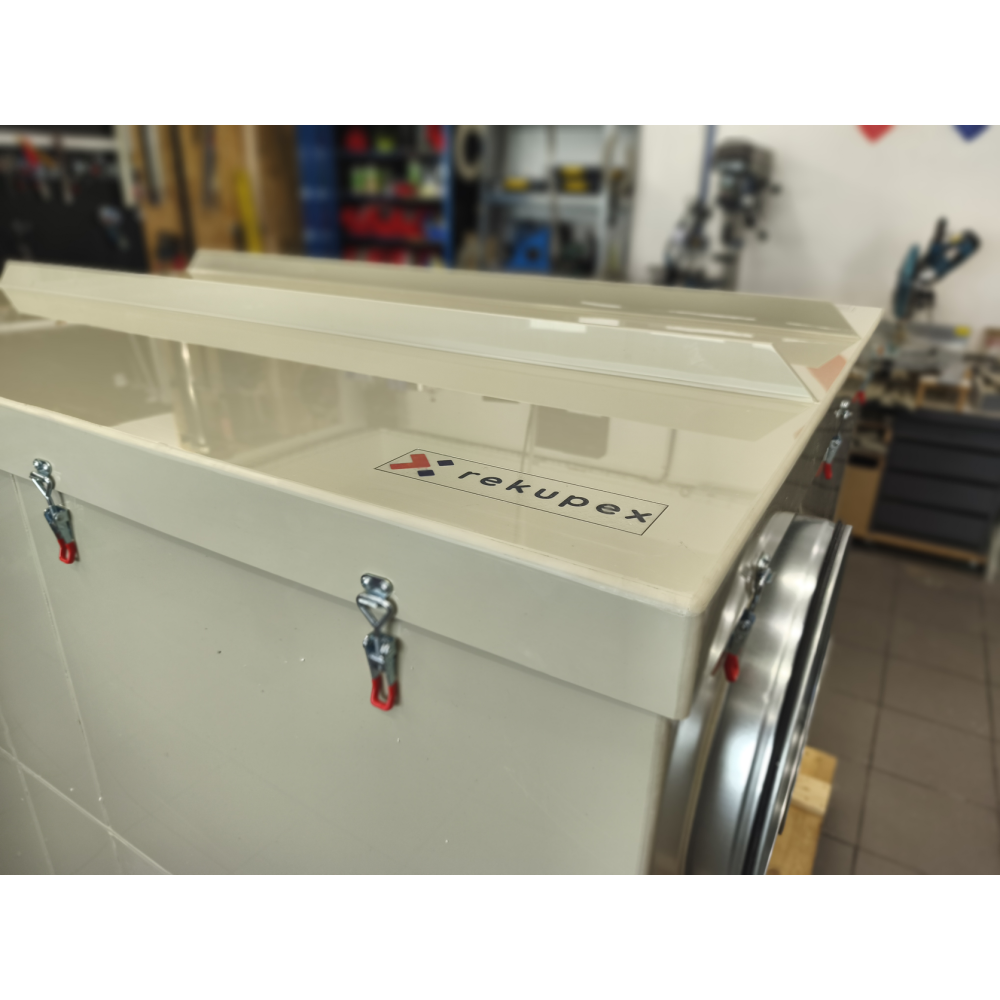

Novi položaj podesivih zatvarača od 2026. Od 2026. svi izolirani RECUBOX® modeli opremljeni su zatvaračima s podesivim pritiskom. Zatvarači su postavljeni tako da ne prelaze gornji rub RECUBOXA® i ne ometaju ugradnju jedinice neposredno uz strop. Na nekim starijim fotografijama proizvoda zatvarači još mogu biti prikazani u izvornom položaju. Kod RECUBOX® jedinica proizvedenih od 2026. njihov položaj više ne ograničava ugradnju neposredno uz strop. |
 |
RECUBOX® je opremljen kvalitetnim priključnim prirubnicama s dvostrukom brtvenom usnom. Dvostruka brtvena usna osigurava čvrst i nepropustan spoj ventilacijskih kanala te pomaže smanjiti neželjeno propuštanje ili usisavanje zraka na mjestu priključka. Zahvaljujući tome priključivanje kanala je brzo, pouzdano i lako dostupno za servisiranje. |
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i higijenskoj sigurnosti naši RECUBOX® proizvodi dio su brojnih projekata ČVUT-a, uključujući jedinstveni sustav S.A.W.E.R., koji UCEEB razvija za dobivanje pitke vode iz zraka.
 |
Jednostavno vađenje izmjenjivača Izmjenjivač se iz RECUBOXA® može izvaditi jednostavno i brzo, praktički jednim pokretom. To znatno olakšava njegov redoviti pregled, održavanje i čišćenje. |
 |
Maksimalna higijena Izmjenjivač koji se može izvaditi omogućuje temeljito čišćenje samog izmjenjivača kao i cijele unutrašnjosti RECUBOXA®. Konstrukcija je osmišljena s naglaskom na jednostavno održavanje i visoku higijenu tijekom rada. |
 |
Mehaničko brtvljenje izmjenjivača Izmjenjivač je u RECUBOXU® zabrtvljen pomoću brtve umetnute u utor, bez uporabe ljepila ili uobičajenih samoljepljivih brtvenih traka. Stoga se izmjenjivač može jednostavno izvaditi i ponovno ugraditi. Po potrebi se brtva može lako zamijeniti. |
 |
Bez vijaka, zakovica i konstrukcijskih ljepila Kućište RECUBOXA® izrađeno je od jedne vrste materijala tehnologijom zavarivanja vrućim plinom. Rezultat su čvrsti, homogeni i nepropusni spojevi bez rizika od korozije uobičajenih metalnih spojnih elemenata ili postupne degradacije lijepljenih konstrukcijskih spojeva. |
 |
Širok raspon veličina RECUBOX® jedinice proizvode se u širokom rasponu dimenzija i varijanti učinka. Zahvaljujući proizvodnji po narudžbi moguće je osmisliti odgovarajuće rješenje i za prostorno ograničene instalacije. |
 |
Projektirano za protustrujne izmjenjivače RECUBOX® OPEN jedinice projektirane su za širok raspon protustrujnih izmjenjivača topline, a njihova konkretna konstrukcija uvijek je prilagođena ugrađenom tipu izmjenjivača. |
 |
Širok raspon učinka Konstrukcijska serija RECUBOX® omogućuje projektiranje sustava od malih stambenih primjena do velikih ventilacijskih sustava s protocima od nekoliko tisuća m³/h. |
 |
Mogućnost priključivanja ionizatora Ovisno o zahtjevima konkretne instalacije, sustav se može dopuniti, primjerice, ionizatorom MALAPA IN03 ili drugim ventilacijskim komponentama. |
 |
Maksimalna varijabilnost Položaj ulaznih i izlaznih priključaka može se prilagoditi konkretnom projektu, vođenju kanala, potrebnom promjeru i raspoloživom prostoru u tehničkoj prostoriji. |
 |
Zrcalna izvedba Zrcalna izvedba moguća je kod svih prikladnih varijanti. Odvod kondenzata izveden je navojnim priključkom 1/2" i, ovisno o konkretnoj izvedbi, može biti pripremljen na više položaja. |
Na nepropusnost kućišta RECUBOX® jedinica pružamo iznadstandardno jamstvo od 12 godina.
Kućište je izrađeno od visokokvalitetnog polipropilena i spojeno tehnologijom zavarivanja vrućim plinom, čime nastaju homogeni, čvrsti i dugoročno stabilni spojevi bez rizika od korozije ili postupnog odvajanja konstrukcijskih spojeva.
Za razliku od konstrukcija koje koriste lijepljene spojeve, zakovice, brtvene trake ili kombinacije različitih materijala, RECUBOX® zadržava svoju zrakonepropusnost i mehaničku otpornost čak i nakon mnogo godina rada.
 |
Jednostavna montaža Montažu olakšava najmanje osam pripremljenih nosača s otvorima za navojne šipke. RECUBOX® se može objesiti na strop ili pričvrstiti na zid pomoću nosača uz njegovu stražnju stijenku. |
 |
Filtri velike površine Velika površina filtracije pomaže smanjiti brzinu strujanja kroz filtarski medij i ograničiti pad tlaka. Okviri filtara također omogućuju jednostavnu zamjenu filtarskog medija. U osnovnoj izvedbi RECUBOX® je opremljen filtarskim materijalom klase M5. |
 |
BY-PASS BY-PASS je dostupan kao zaseban obilazni dio ili kao integrirano rješenje s mogućnošću ručnog upravljanja ili pripremom za servopogon. Promjer osovine BY-PASSA iznosi 14 mm. |
 |

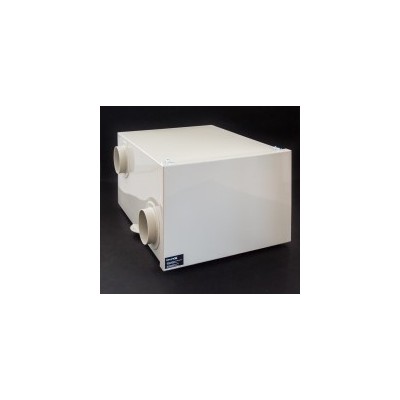

RECUBOX® se može naručiti bez toplinske izolacije ili s izolacijom debljine 30 ili 50 mm. Kod izolirane izvedbe toplinska izolacija hermetički je zatvorena između dva polipropilenska kućišta. Osim izolacijskog materijala dodaje se i drugo PP kućište debljine 5 mm, koje štiti izolaciju i stvara kompaktnu konstrukcijsku cjelinu. |
RECUBOX® OPEN može se uz nadoplatu opremiti proširenom pripremom za mjerenje, ožičenje i sigurnu elektroinstalaciju.
Ova izvedba, koja je standardni dio serije RECUBOX® VENT-READY, olakšava montažu senzora, vođenje kabela, priključivanje ventilatora te buduće servisiranje ili proširenje sustava.
Dodatnu pripremu potrebno je odabrati tijekom postupka naručivanja ili navesti u napomeni uz narudžbu.
 |
Prikaz položaja, broja i izvedbe kabelskih uvodnica. |

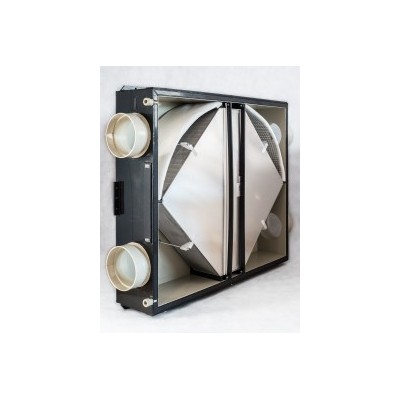

RECUBOX® OPEN RX 04/500 može se naručiti s plastičnim ili aluminijskim protustrujnim izmjenjivačem.
Konkretni izmjenjivač odabire se tijekom postupka naručivanja. Konstrukcija RECUBOXA® uvijek je prilagođena dimenzijama i izvedbi odabranog izmjenjivača.
 |
1. RECUTECH REP+27-500-H-F-30 Plastični protustrujni izmjenjivač češkog proizvođača RECUTECH. Oznaka proizvoda RekupeX: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Plastični protustrujni izmjenjivač s HPS lamelama i otpornim HPS kućištem. |
 |
3. RECUTECH REK+27-500-22 Potpuno aluminijski protustrujni izmjenjivač češkog proizvođača RECUTECH. Oznaka proizvoda RekupeX: RX 04/500. |
 |
4. HOLMAK GS 30/500 Potpuno aluminijski protustrujni izmjenjivač koji predstavlja kvalitetnu alternativu za ovu veličinu RECUBOXA®. |
 |

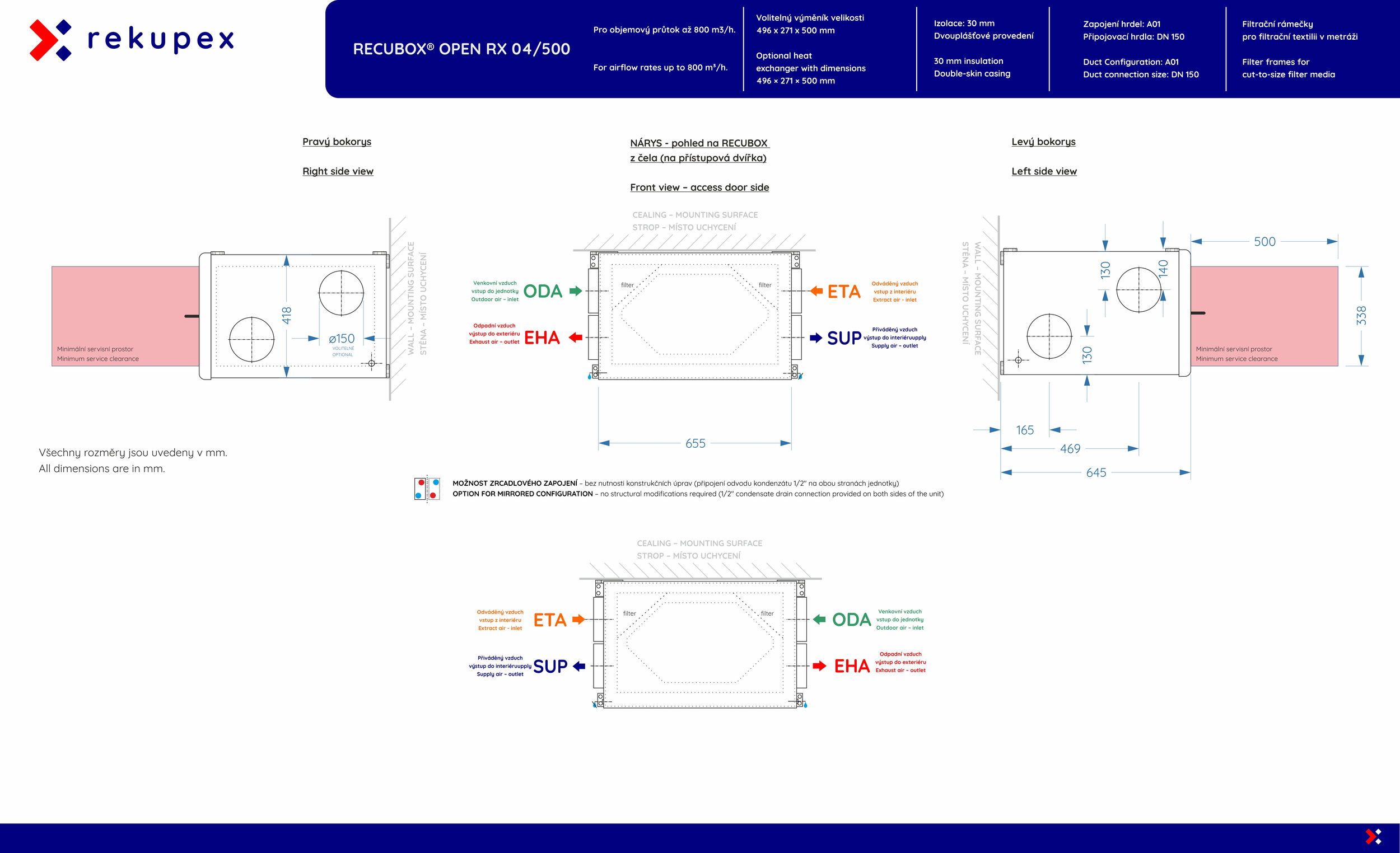

RECUBOX® OPEN RX 04/500 – A01 Prikazana konfiguracija:
Kliknite na sliku za otvaranje crteža u punoj veličini. |
Varijanta se odabire tijekom postupka naručivanja.
Pogled sprijeda na RECUBOX® s otvorenim servisnim vratima.
Navedene dimenzije uključuju toplinsku izolaciju i 2 kućišta. Ako bude potrebno prilagoditi dimenzije, primjerice zbog većih priključnih nastavaka ili neke druge tehničke izmjene, obavijestit ćemo vas nakon narudžbe i prije početka proizvodnje.
 |

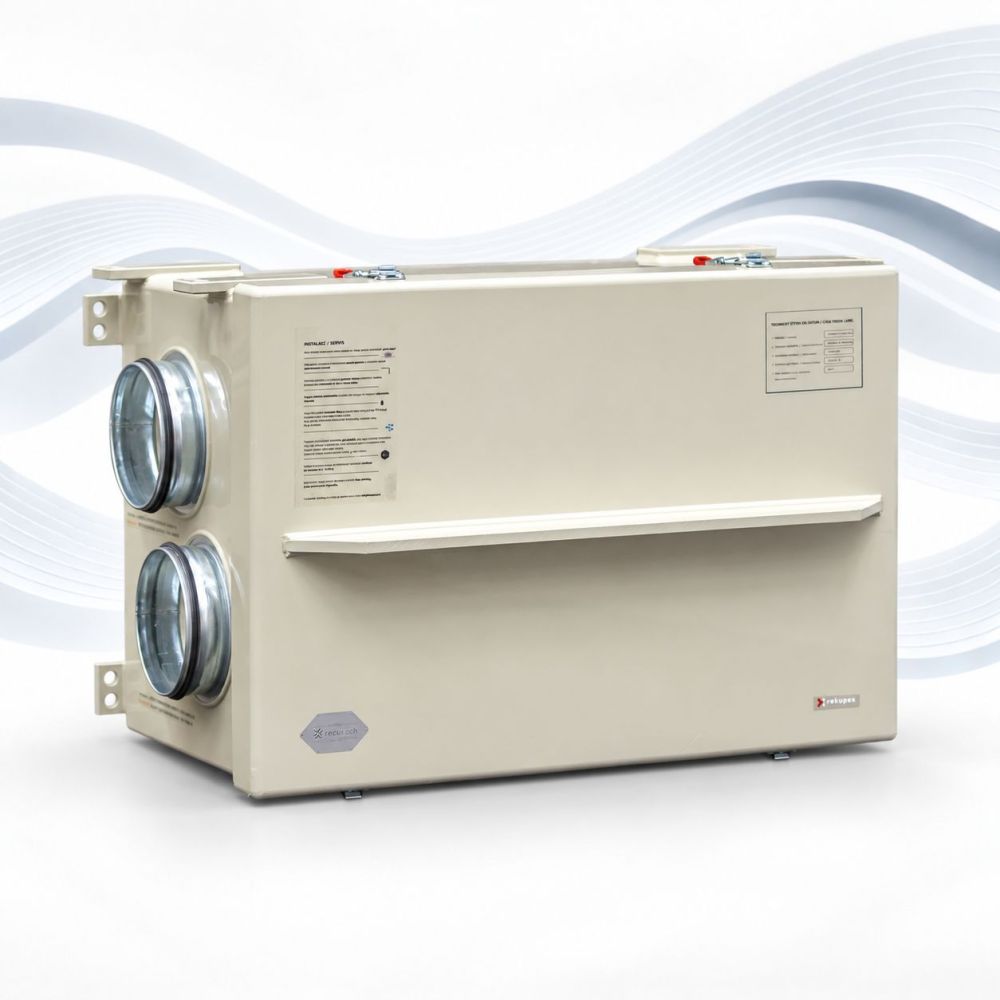

A01 Izmjenjivač na širokoj kadici, 4 bočna priključka Dimenzije: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Izmjenjivač na uskoj kadici, 4 bočna priključka Dimenzije: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Izmjenjivač na širokoj kadici, 2 priključka prema gore i 2 bočna priključka Dimenzije: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Izmjenjivač na uskoj kadici, 2 priključka prema gore i 2 bočna priključka Dimenzije: 655 (B) × 418 (A) × 645 (C) mm |
 |
Servisni pristup – dimenzija E Ispred servisnih vrata RECUBOXA® potrebno je ostaviti dovoljno prostora za izvlačenje izmjenjivača iz modula. E = C − 60 mm Integrirani BY-PASS – dimenzija F Integrirani BY-PASS nalazi se iza izmjenjivača i povećava ukupnu dubinu RECUBOXA® za približno jednu trećinu osnovne dubine. F = 1/3 × C BY-PASS otvara obilazni put svježeg zraka oko izmjenjivača s vrlo malim padom tlaka. Kod ove izvedbe otvaranje BY-PASSA ne zatvara protok kroz izmjenjivač. Međutim, zahvaljujući znatno manjem padu tlaka otvorenog obilaznog puta, količina zraka koja prolazi kroz izmjenjivač svodi se na minimum. |
RECUBOX® se proizvodi prema odabranoj konfiguraciji. Položaj i promjer priključaka, orijentacija servisnih vrata, položaj odvoda kondenzata, način izolacije, izvedba BY-PASSA i ostali konstrukcijski detalji mogu se prilagoditi konkretnoj instalaciji.
Ako odabranu konfiguraciju tehnički nije moguće izvesti ili bi drugo rješenje bilo prikladnije, kontaktirat ćemo vas prije početka proizvodnje.
Primjer konstrukcije RECUBOXA® u izvedbi bez pristupnih vrata:
Cijena proizvoda uključuje integrirani izmjenjivač topline i konfiguraciju navedenu za konkretnu varijantu proizvoda. Eventualna dodatna oprema, priprema za senzore i elektroinstalaciju te individualne konstrukcijske izmjene ovise o konfiguraciji odabranoj tijekom postupka naručivanja.
