Nabízíme široký výběr entalpických výměníků vhodných pro většinu rekuperačních jednotek.
Pokud nenajdete ten správný model, neváhejte nás kontaktovat – rádi vám pomůžeme!
Vyrobeno v České Republice ...
Vyjmutelný výměník RECUTECH, HOLMAK nebo ZERN .....
Výkon až 800 m3/hod .....
Certifikovaná účinnost až 96% .....
Filtry M5 s minimalizací nákladů na výměnu ...

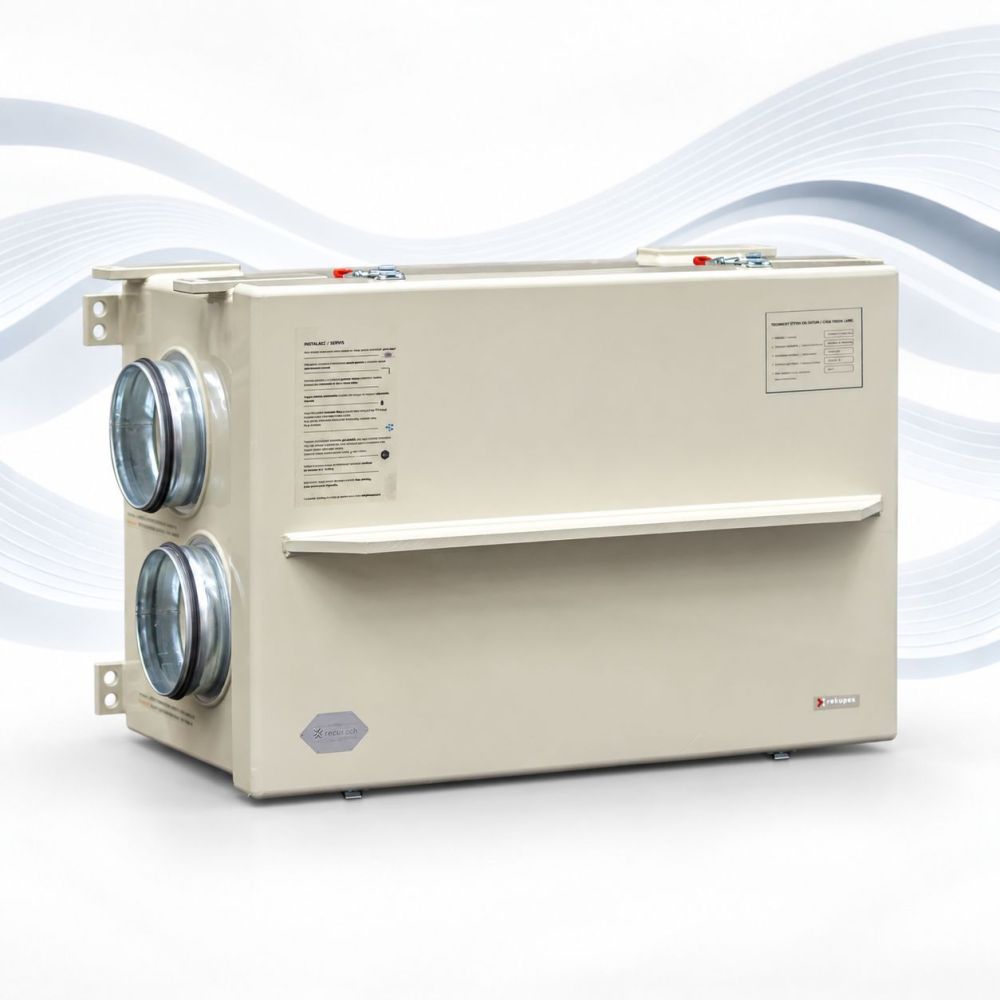

Upozornění k vyobrazení produktu: Fotografie jsou ilustrativní a nemusí zobrazovat přesně nabízenou variantu nebo zvolenou konfiguraci RECUBOXU®. Pro konkrétní provedení, rozměry a rozmístění jednotlivých konstrukčních prvků jsou rozhodující příslušné technické nákresy a výkresy.

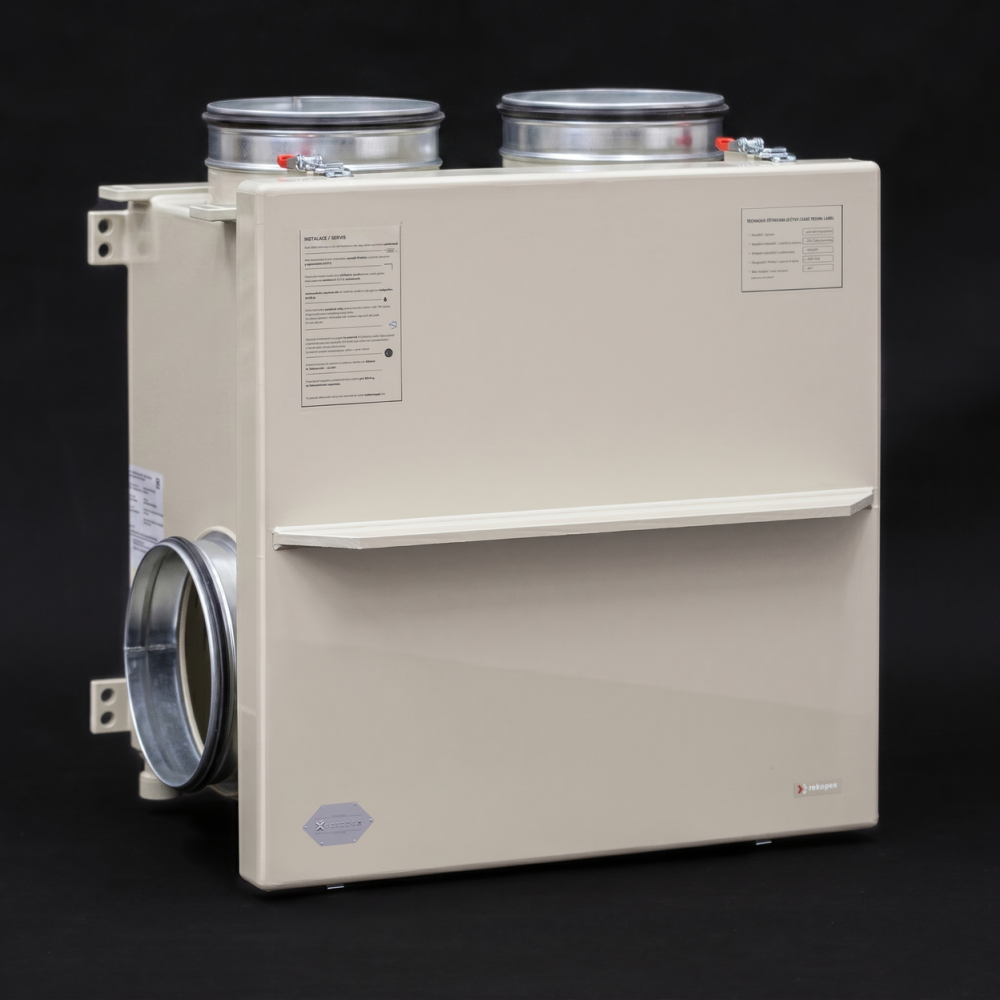

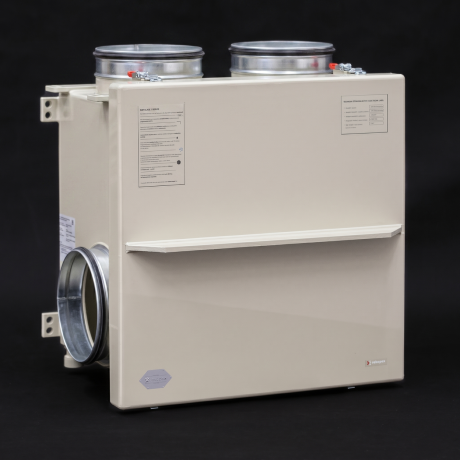

RECUBOX® OPEN představuje modulární řešení systému zpětného získávání tepla s vysokou variabilitou výsledné vzduchotechnické soustavy. Na rozdíl od běžných kompaktních rekuperačních jednotek nejsou ventilátory pevně integrovány do skříně RECUBOXU® – instalují se samostatně přímo do potrubí stejně jako další prvky systému.
Díky tomu lze výkon ventilátorů, regulaci, filtraci, tlumiče hluku, dohřívače, klapky, BY-PASS a další příslušenství navrhnout přesně podle konkrétní instalace. Výsledkem je dlouhá životnost, jednoduchý servis, snadná výměna jednotlivých komponentů a možnost budoucího rozšíření nebo modernizace systému.
RECUBOXY® vyrábíme kompletně v ČR podle přesných požadavků zákazníků. Používáme kvalitní polypropylenové materiály společnosti SIMONA AG a profesionální technologii svařování horkým plynem na zařízeních Leister AG.
 |
 |
 |
Každý RECUBOX® vzniká jako poctivě zpracovaný technický výrobek s důrazem na přesnost, těsnost, dlouhou životnost a možnost přizpůsobení konkrétní instalaci.

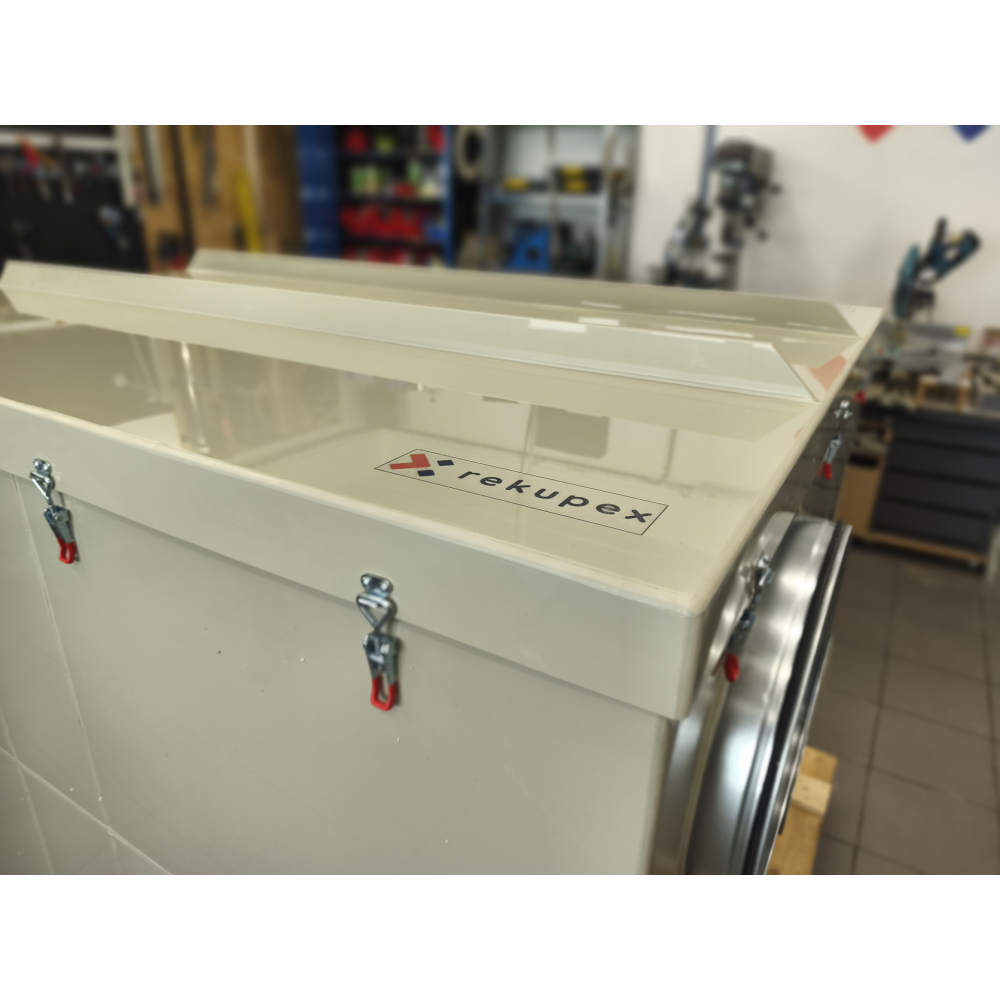

Těsnost skříně je zásadní pro efektivní provoz systému zpětného získávání tepla. RECUBOX® je vybaven masivními bednovými uzávěry se stavitelným přítlakem, které umožňují přesně doladit přítlak servisních dvířek na těsnění.
Díky tomu se omezuje nežádoucí přisávání falešného vzduchu a systém může pracovat s maximální možnou účinností. Současně zůstává zachován rychlý a pohodlný servisní přístup k výměníku i vnitřnímu prostoru RECUBOXU®.
 |

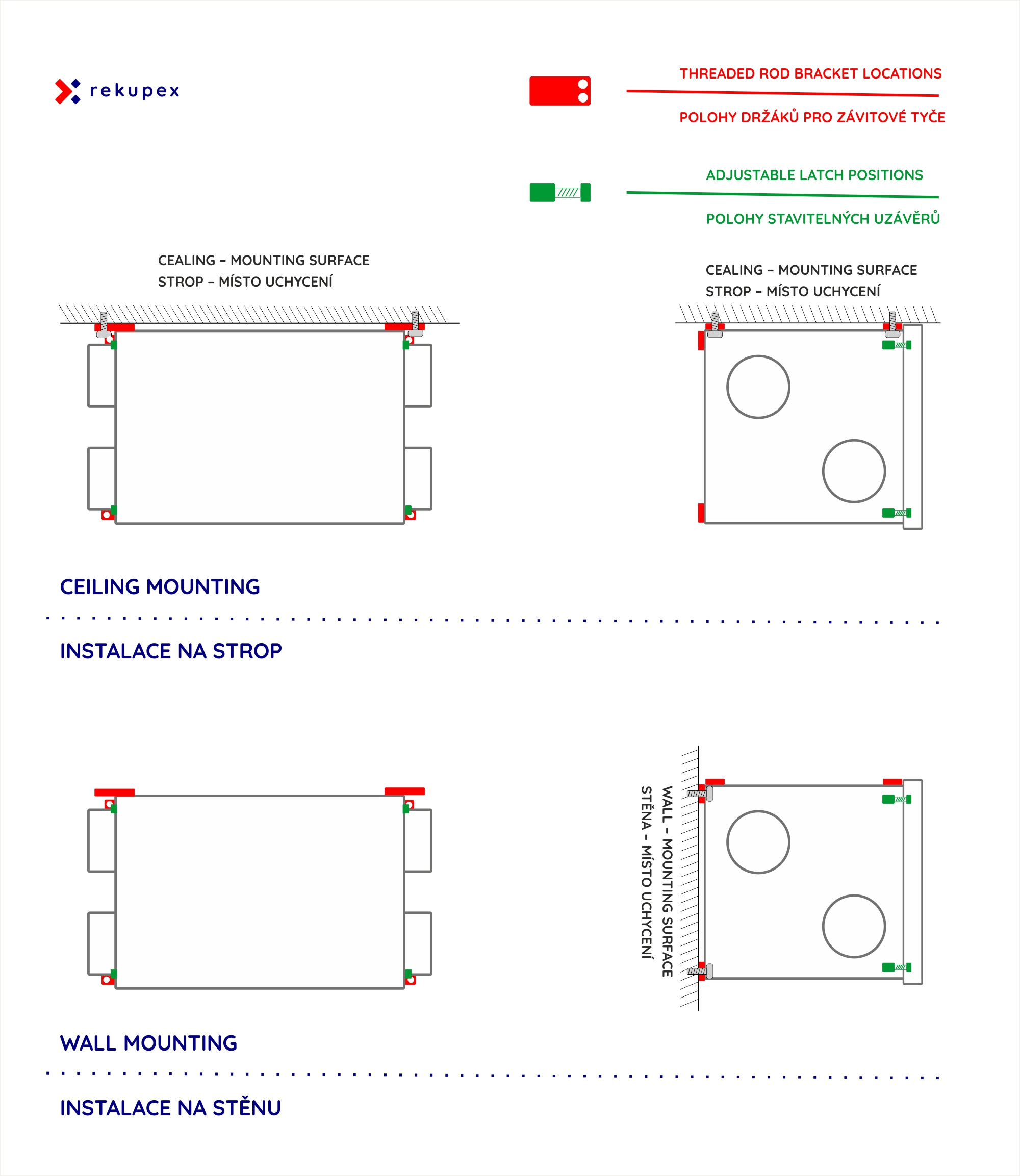

Minimálně 8 držáků pro závitové tyče RECUBOX® je v základním provedení vybaven minimálně osmi konstrukčními držáky s otvory pro závitové tyče. Díky jejich rozmístění lze RECUBOX® zavěsit:
Nové umístění stavitelných uzávěrů od roku 2026 Od roku 2026 jsou všechny izolované RECUBOXY® vybaveny bednovými uzávěry se stavitelným přítlakem. Uzávěry jsou umístěny tak, aby nepřesahovaly horní hranu RECUBOXU® a nebránily instalaci jednotky těsně ke stropu. Na některých starších produktových fotografiích mohou být uzávěry ještě zachyceny v původním umístění. U RECUBOXŮ® vyráběných od roku 2026 již jejich poloha instalaci těsně ke stropu neomezuje. |
 |

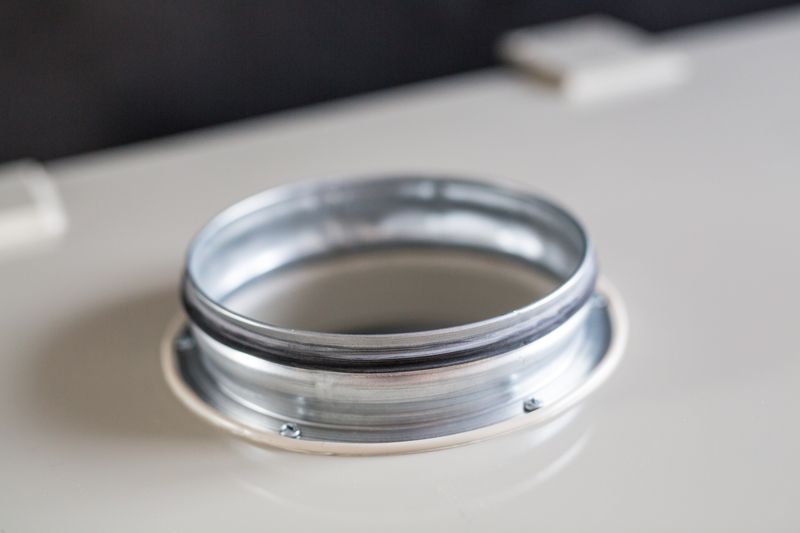

RECUBOX® je vybaven kvalitními připojovacími přírubami s dvojbřitým těsněním. Dvojbřité těsnění zajišťuje pevné a těsné napojení vzduchotechnického potrubí a pomáhá omezit nežádoucí úniky nebo přisávání vzduchu v místě připojení. Připojení potrubí je díky tomu rychlé, spolehlivé a servisně přístupné. |
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
 |
Snadné vyjmutí výměníku Výměník lze z RECUBOXU® vyjmout jednoduše a rychle, prakticky jediným tahem. To výrazně usnadňuje jeho pravidelnou kontrolu, údržbu a čištění. |
 |
Maximální hygiena Vyjímatelný výměník umožňuje důkladně vyčistit jak samotný výměník, tak celý vnitřní prostor RECUBOXU®. Konstrukce je navržena s důrazem na jednoduchou údržbu a vysokou hygienu provozu. |
 |
Mechanické utěsnění výměníku Výměník je v RECUBOXU® utěsněn pomocí těsnění vloženého do drážky bez použití lepidel nebo běžných nalepovacích těsnicích pásků. Výměník lze proto jednoduše vyjmout a znovu osadit. Těsnění je v případě potřeby snadno vyměnitelné. |
 |
Bez šroubů, nýtů a konstrukčních lepidel Plášť RECUBOXU® je vyroben z jednoho druhu materiálu technologií svařování horkým plynem. Výsledkem jsou pevné, homogenní a těsné spoje bez rizika koroze běžných kovových spojovacích prvků nebo postupné degradace lepených konstrukčních spojů. |
 |
Široký rozsah velikostí RECUBOXY® jsou vyráběny v široké škále rozměrů a výkonových variant. Díky zakázkové konstrukci lze vhodné řešení navrhnout i pro prostorově omezené instalace. |
 |
Navrženo pro protiproudé výměníky RECUBOXY® OPEN jsou navrženy pro širokou škálu protiproudých tepelných výměníků a jejich konkrétní konstrukce je vždy přizpůsobena osazenému typu výměníku. |
 |
Široký rozsah výkonu Konstrukční řada RECUBOX® umožňuje návrh systémů od malých rezidenčních aplikací až po velké vzduchotechnické sestavy s průtoky v řádu tisíců m³/h. |
 |
Možnost připojení ionizátoru Systém lze podle požadavků konkrétní instalace doplnit například o ionizátor MALAPA IN03 nebo další vzduchotechnické komponenty. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze přizpůsobit konkrétnímu projektu, vedení potrubí, jejich požadovanému průměru i prostorovým možnostem technické místnosti. |
 |
Zrcadlové provedení Zrcadlové provedení je možné u všech vhodných variant. Odvod kondenzátu je řešen závitovým připojením 1/2" a podle konkrétního provedení může být připraven ve více pozicích. |
Na těsnost pláště RECUBOXŮ® poskytujeme nadstandardní záruku 12 let.
Plášť je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem, díky čemuž vznikají homogenní, pevné a dlouhodobě stabilní spoje bez rizika koroze nebo postupného rozlepování konstrukčních spojů.
Na rozdíl od konstrukcí využívajících lepené spoje, nýty, těsnicí pásky nebo kombinace různých materiálů si RECUBOX® zachovává svou vzduchotěsnost a mechanickou odolnost i po mnoha letech provozu.
 |
Snadná instalace Montáž usnadňuje minimálně osm připravených držáků s otvory pro závitové tyče. RECUBOX® lze zavěsit ke stropu nebo upevnit na stěnu prostřednictvím držáků u jeho zadní stěny. |
 |
Velkoplošné filtry Velká filtrační plocha pomáhá snižovat rychlost proudění přes filtrační médium a omezuje tlakovou ztrátu. Filtrační rámy zároveň umožňují jednoduchou výměnu filtračního média. V základním provedení je RECUBOX® vybaven filtrační textilií třídy M5. |
 |
BY-PASS BY-PASS je dostupný jako samostatný zkratový díl nebo jako integrované řešení s možností ručního ovládání či přípravy pro servopohon. Průměr hřídele BY-PASSU je 14 mm. |
 |
RECUBOX® lze objednat bez tepelné izolace nebo s izolací o tloušťce 30 nebo 50 mm. U izolovaného provedení je tepelná izolace hermeticky uzavřena mezi dvěma polypropylenovými plášti. K izolantu je tedy doplněn také druhý 5mm PP plášť, který izolaci chrání a vytváří kompaktní konstrukční celek. |
RECUBOX® OPEN lze za příplatek doplnit o rozšířenou přípravu pro měření, kabeláž a bezpečnou elektroinstalaci.
Toto provedení, které je standardní součástí řady RECUBOX® VENT-READY, usnadňuje montáž čidel, vedení kabelů, zapojení ventilátorů i budoucí servis nebo rozšíření systému.
Příplatkovou přípravu je nutné zvolit během objednávkového procesu nebo uvést do poznámky k objednávce.
 |
Znázornění polohy, počtu a provedení kabelových průchodek. |
 |
4 držáky pro osazení čidel V tomto příplatkovém provedení RECUBOX® obsahuje 4 držáky pro osazení čidel. Každý držák je umístěn v jedné ze základních vzduchových tras: SUP, EHA, ETA a ODA. Jednotka je tak připravena na snadnou a přehlednou instalaci měřicích prvků přesně tam, kde jsou potřebné pro správné řízení a monitoring systému. |
 |
Těsné gumové kabelové průchodky RECUBOX® má v tomto provedení připravené těsné gumové kabelové průchodky, které jsou při dodání zaslepené. Průchodky jsou určeny pro bezpečné a čisté vedení kabeláže bez nutnosti dodatečných zásahů do konstrukce, zejména pro:
|
 |
Prostorná instalační krabice pro bezpečnou elektroinstalaci RECUBOX® lze doplnit o dostatečně velkou instalační krabici pro přehledné a bezpečné zapojení elektroinstalace. Do krabice jsou svedeny vodiče a kabely přes těsné gumové průchodky, které pomáhají omezit pronikání vzduchu a vlhkosti. Z instalační krabice dále vedou šroubové kabelové průchodky, které umožňují těsné a mechanicky odolné vyvedení kabeláže do dalších částí systému. |
RECUBOX® OPEN RX 04/500 lze objednat s plastovým nebo hliníkovým protiproudým výměníkem.
Konkrétní výměník se volí během objednávkového procesu. Konstrukce RECUBOXU® je vždy přizpůsobena rozměrům a provedení vybraného výměníku.
 |

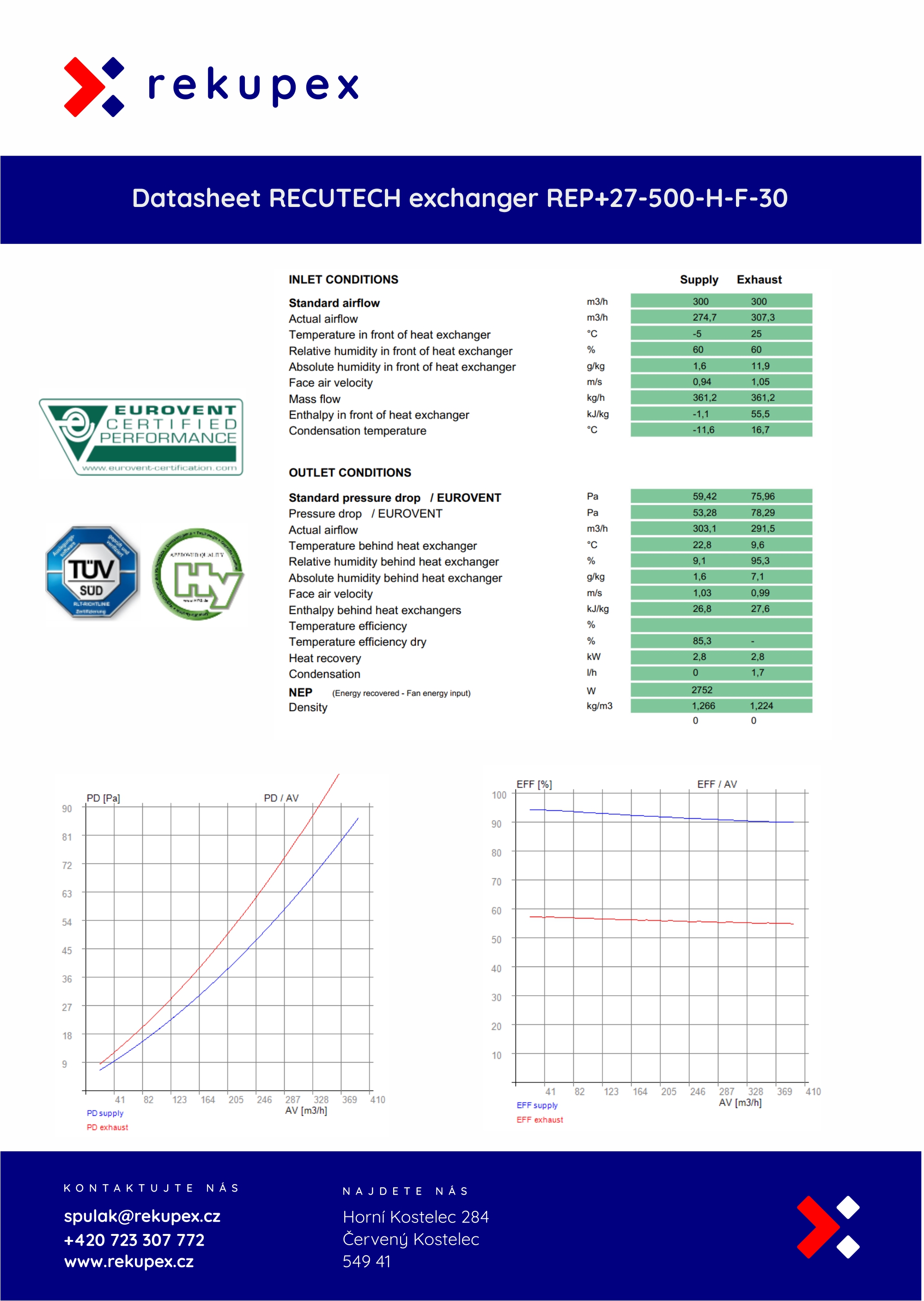

1. RECUTECH REP+27-500-H-F-30 Plastový protiproudý výměník českého výrobce RECUTECH. Produktové označení RekupeX: RX-P 04/500. |
 |

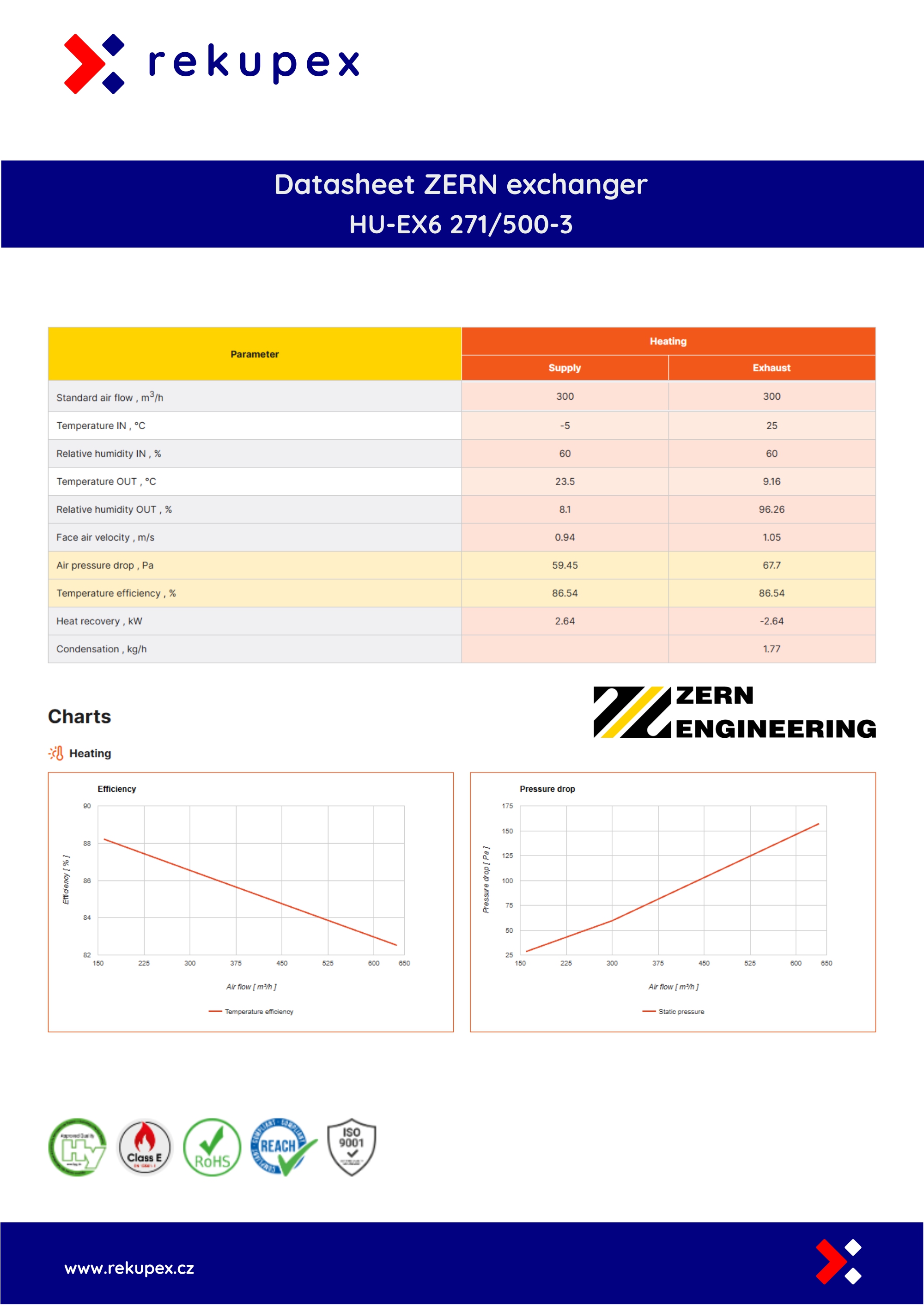

2. ZERN ENGINEERING HU-EX6 271/500-1 Plastový protiproudý výměník s HPS lamelami a odolným HPS pláštěm. |
 |

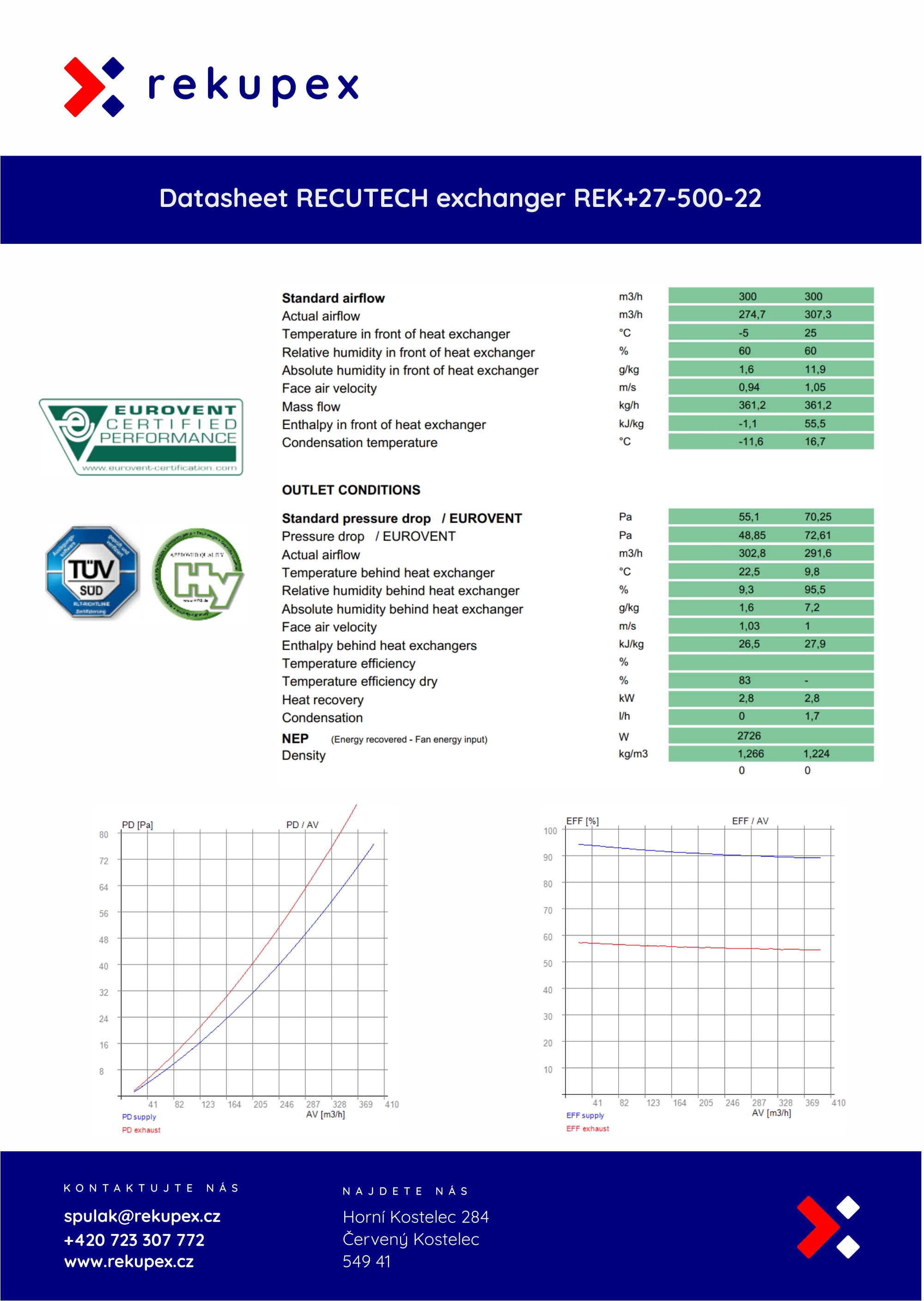

3. RECUTECH REK+27-500-22 Celohliníkový protiproudý výměník českého výrobce RECUTECH. Produktové označení RekupeX: RX 04/500. |
 |

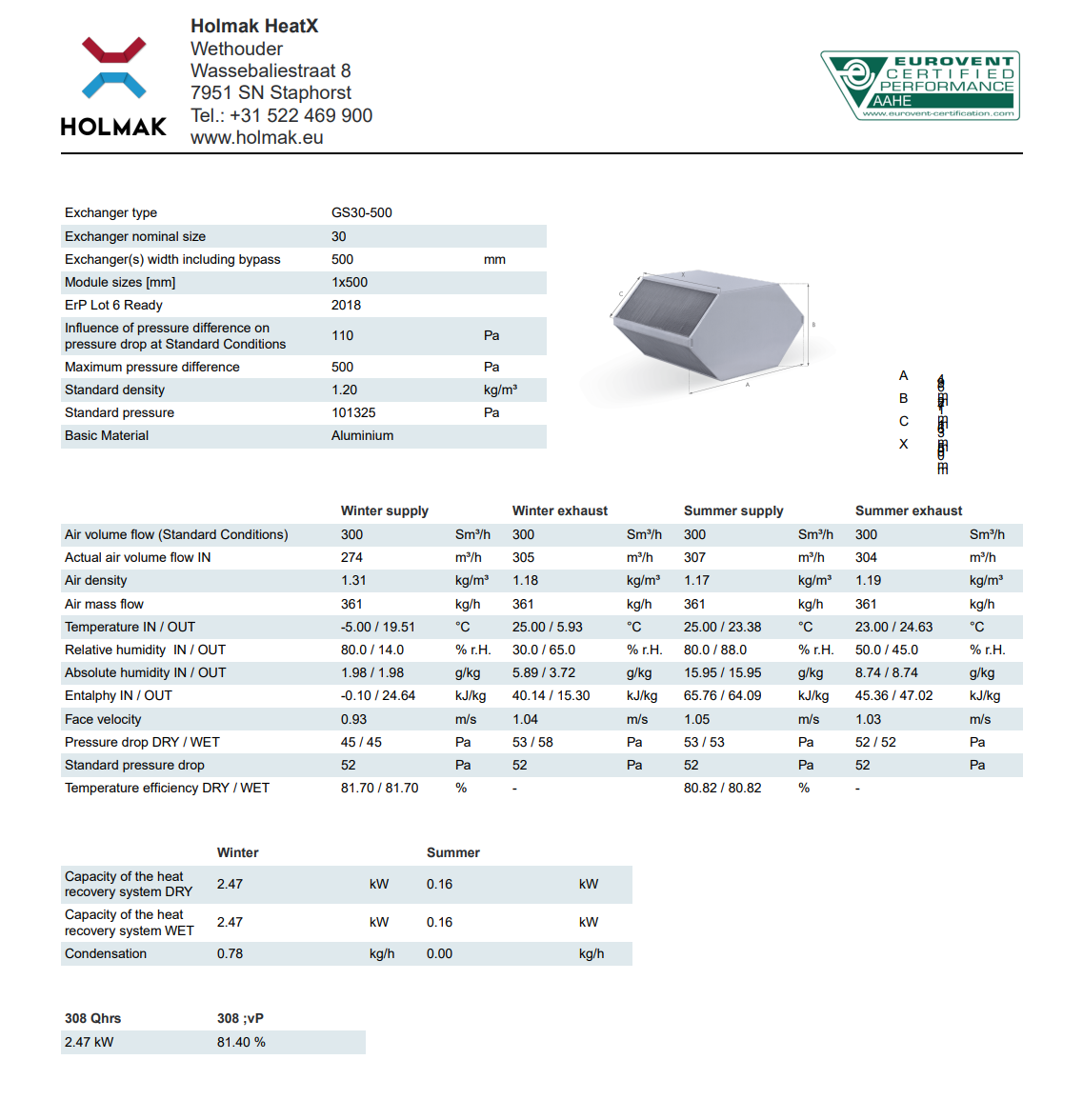

4. HOLMAK GS 30/500 Celohliníkový protiproudý výměník představující kvalitní alternativu pro tuto velikost RECUBOXU®. |
 |
RECUBOX® OPEN RX 04/500 – A01 Znázorněná konfigurace:
Kliknutím na obrázek otevřete výkres v plné velikosti. |
Výběr varianty probíhá během objednávkového procesu.
Pohled na RECUBOX® zepředu při otevřených servisních dvířkách.

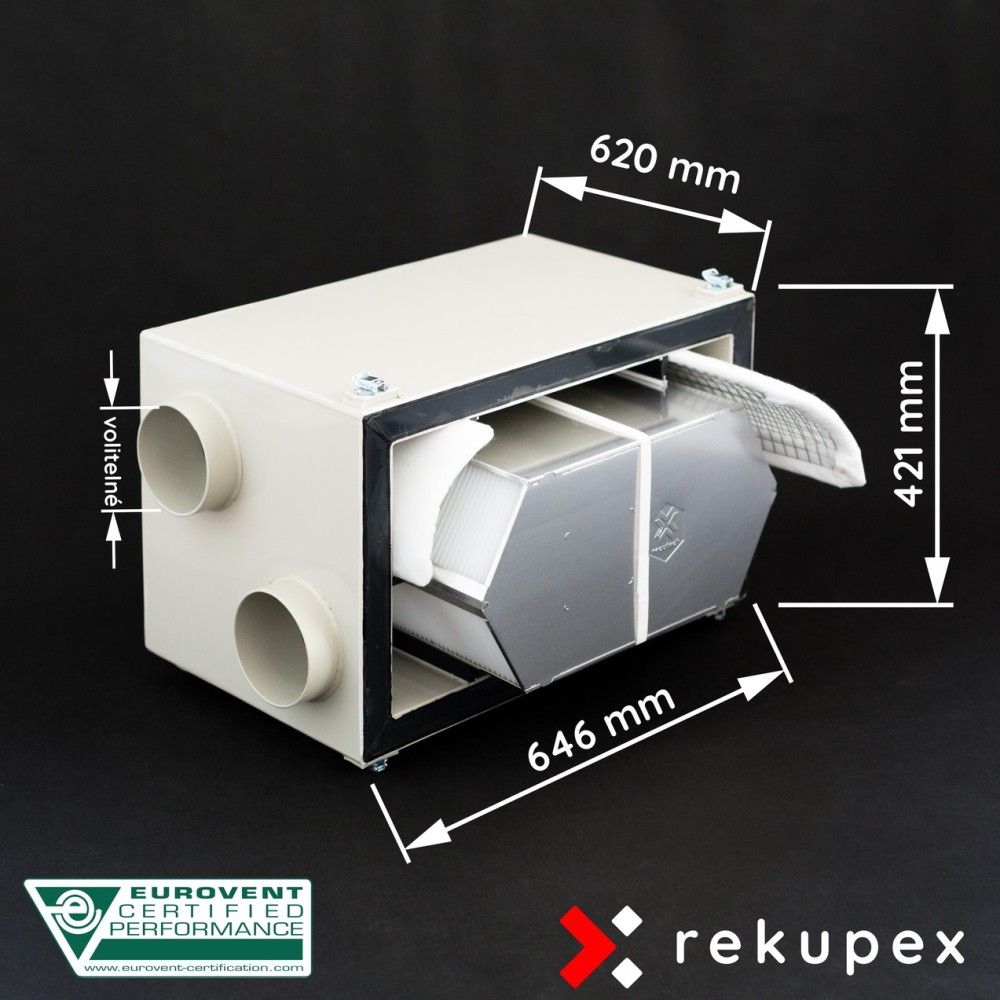

Uvedené rozměry jsou včetně tepelné izolace a 2 plášté. Pokud by bylo nutné rozměry upravit například z důvodu větších připojovacích hrdel nebo jiné technické změny, budeme vás po objednání před zahájením výroby informovat.
 |
A01 Výměník na široké vaničce, 4 hrdla do stran Rozměr: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Výměník na úzké vaničce, 4 hrdla do stran Rozměr: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Výměník na široké vaničce, 2 hrdla vzhůru a 2 hrdla do stran Rozměr: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Výměník na úzké vaničce, 2 hrdla vzhůru a 2 hrdla do stran Rozměr: 655 (B) × 418 (A) × 645 (C) mm |
 |
Servisní přístup – rozměr E Před servisními dvířky RECUBOXU® je nutné ponechat dostatečný prostor pro vysunutí výměníku z modulu. E = C − 60 mm Integrovaný BY-PASS – rozměr F Integrovaný BY-PASS je umístěn za výměníkem a zvětšuje výslednou hloubku RECUBOXU® přibližně o jednu třetinu základní hloubky. F = 1/3 × C BY-PASS otevírá obtokovou trasu čerstvého vzduchu kolem výměníku s velmi nízkou tlakovou ztrátou. U tohoto provedení otevření BY-PASSU neuzavírá průchod přes výměník. Díky výrazně nižší tlakové ztrátě otevřené obtokové trasy je však množství vzduchu procházejícího výměníkem minimalizováno. |
RECUBOX® je vyráběn podle zvolené konfigurace. Umístění a průměr hrdel, orientaci servisních dvířek, polohu odvodu kondenzátu, způsob izolace, provedení BY-PASSU a další konstrukční detaily lze přizpůsobit konkrétní instalaci.
Pokud by zvolenou konfiguraci nebylo možné technicky realizovat nebo by bylo vhodnější jiné řešení, budeme vás před zahájením výroby kontaktovat.
Ukázka konstrukce RECUBOXU® v provedení bez přístupových dvířek:
Cena produktu zahrnuje integrovaný tepelný výměník a konfiguraci uvedenou u konkrétní varianty produktu. Případné volitelné příslušenství, příprava pro čidla a elektroinstalaci a individuální konstrukční úpravy se řídí zvolenou konfigurací v objednávkovém procesu.
Parametry
Přečtěte si ověřené recenze od těch, kteří u nás nakoupili.
Moderní EC ventilátor ...... Max. výkon 630 m3/h ..... Průměr napojení 150 a 160 mm - dvojstupňová příruba..... Řízení 0 - 10 V .....

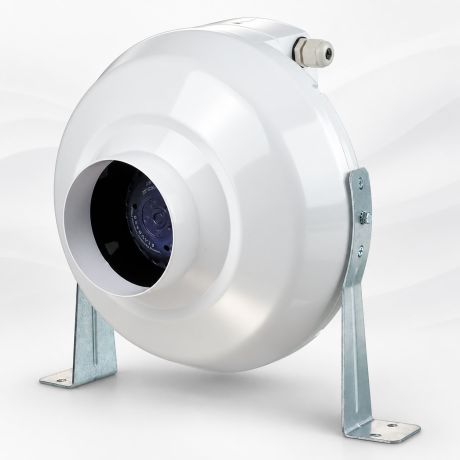

Průměr připojení 150 a 160 mm - dvojstupňová příruba Max. výkon 505 m3/h.
