Siūlome platų entalpinių šilumokaičių pasirinkimą daugumai vėdinimo įrenginių su šilumos grąžinimu.
Jei nerandate tinkamo modelio, susisiekite su mumis – mielai padėsime!
Pagaminta Čekijoje...

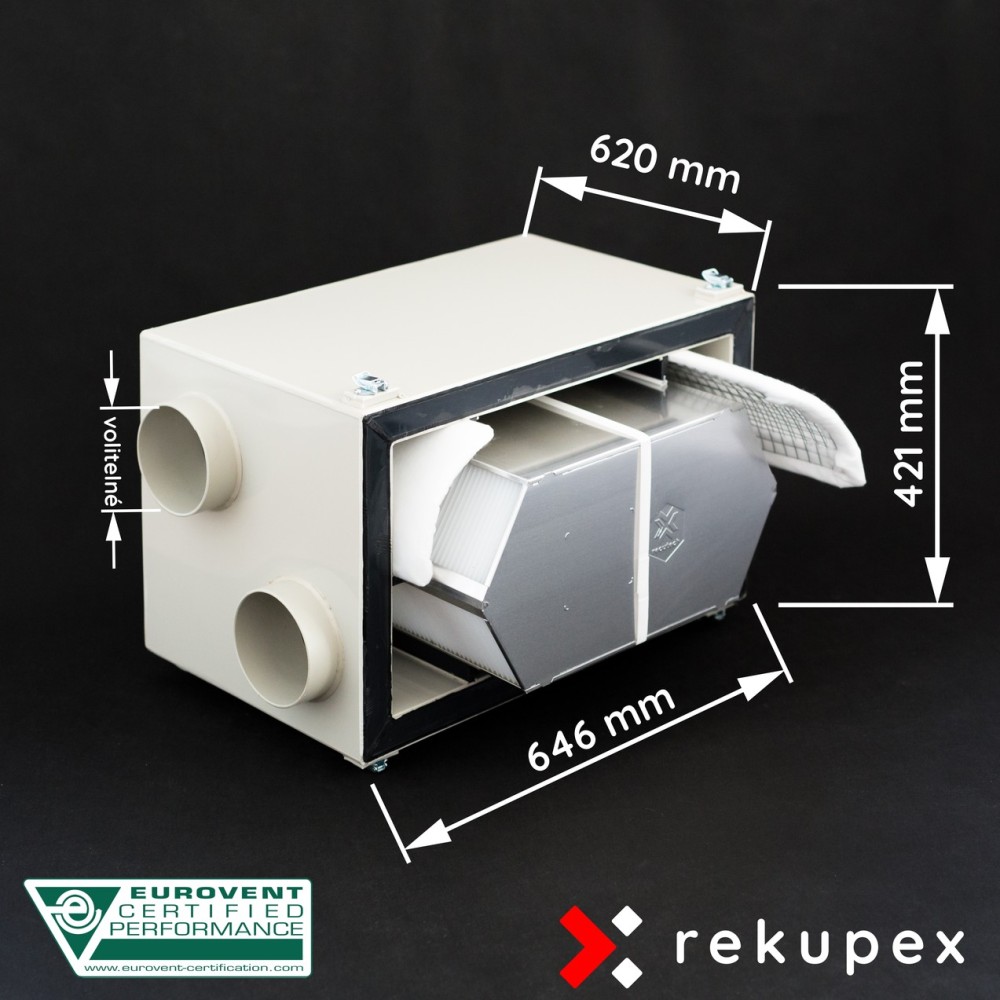

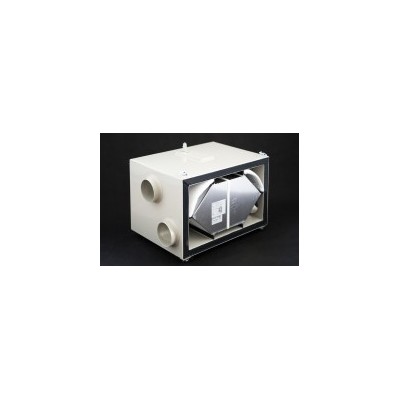

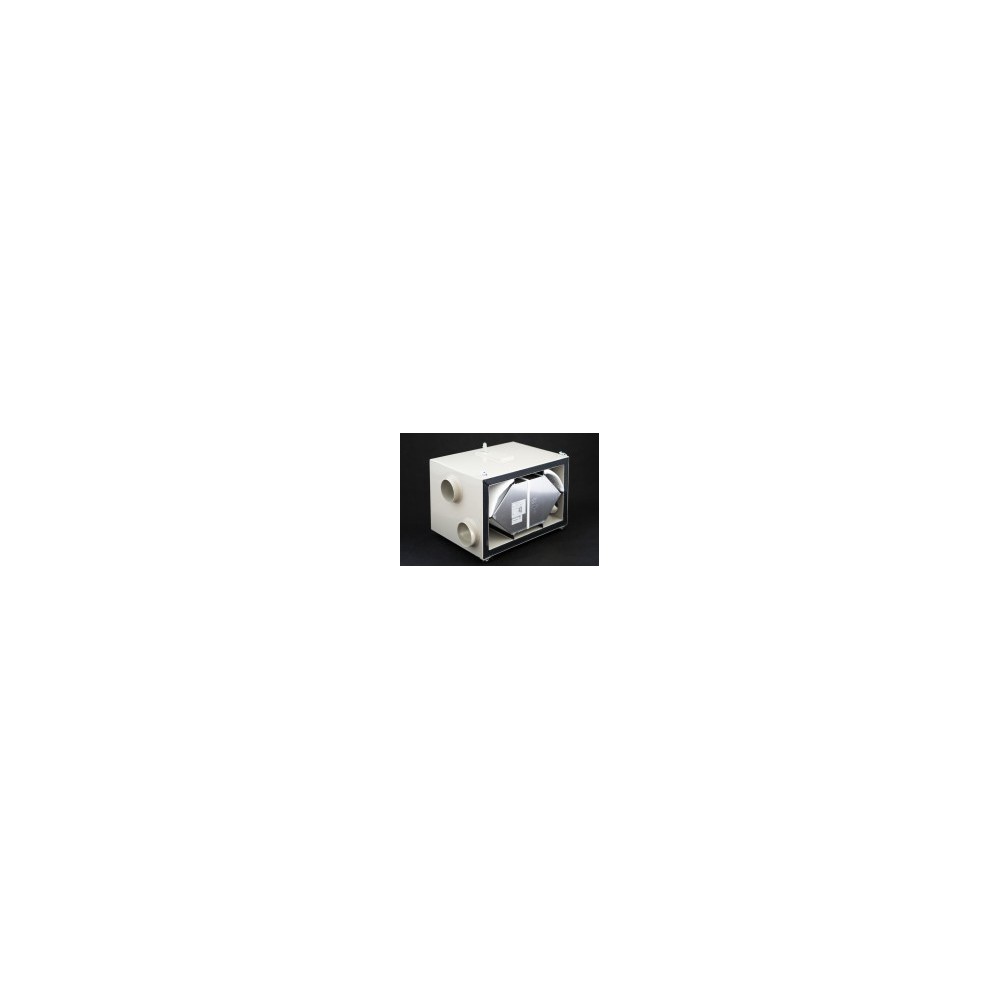

Įrengtas RX 04/500 arba RX-P 04/500 keitiklis .....
Nuimamas keitiklis .....
Našumas iki 800 m3/val. .....
Sertifikuotas efektyvumas iki 96 %.....
M5 filtrai .....
Pastaba dėl gaminio vaizdavimo: Nuotraukos yra iliustracinio pobūdžio ir nebūtinai tiksliai vaizduoja siūlomą variantą arba pasirinktą RECUBOX® konfigūraciją. Konkretaus išpildymo, matmenų ir atskirų konstrukcinių elementų išdėstymo atžvilgiu lemiami yra atitinkami techniniai brėžiniai ir schemos.
RECUBOX® OPEN yra modulinis šilumos atgavimo sistemos sprendimas, suteikiantis didelį lankstumą projektuojant galutinę vėdinimo sistemą. Skirtingai nuo įprastų kompaktiškų rekuperacinių įrenginių, ventiliatoriai nėra stacionariai integruoti į RECUBOX® korpusą – jie, kaip ir kiti sistemos komponentai, montuojami atskirai tiesiogiai ortakiuose.
Dėl to ventiliatorių našumą, valdymą, filtravimą, triukšmo slopintuvus, papildomus šildytuvus, sklendes, BY-PASS ir kitus priedus galima tiksliai pritaikyti konkrečiai instaliacijai. Rezultatas – ilgas tarnavimo laikas, paprasta techninė priežiūra, lengvas atskirų komponentų keitimas ir galimybė ateityje sistemą išplėsti arba modernizuoti.
RECUBOX® gaminami visiškai Čekijos Respublikoje pagal tikslius klientų reikalavimus. Naudojame aukštos kokybės SIMONA AG polipropileno medžiagas ir profesionalią karštų dujų suvirinimo technologiją su Leister AG įranga.
 |
 |
 |
Kiekvienas RECUBOX® gaminamas kaip kruopščiai pagamintas techninis gaminys, ypatingą dėmesį skiriant tikslumui, sandarumui, ilgam tarnavimo laikui ir galimybei pritaikyti prie konkrečios instaliacijos.
Korpuso sandarumas yra labai svarbus efektyviam šilumos atgavimo sistemos veikimui. RECUBOX® yra įrengti tvirti užraktai su reguliuojama prispaudimo jėga, leidžiantys tiksliai sureguliuoti priežiūros durelių prispaudimą prie tarpiklio.
Taip sumažinamas nepageidaujamas pašalinio oro įsiurbimas ir sistema gali veikti didžiausiu įmanomu efektyvumu. Kartu išlieka greita ir patogi prieiga priežiūrai prie šilumokaičio ir RECUBOX® vidaus.
 |
Mažiausiai 8 laikikliai srieginiams strypams Standartinėje komplektacijoje RECUBOX® turi mažiausiai aštuonis konstrukcinius laikiklius su angomis srieginiams strypams. Dėl jų išdėstymo RECUBOX® galima montuoti:

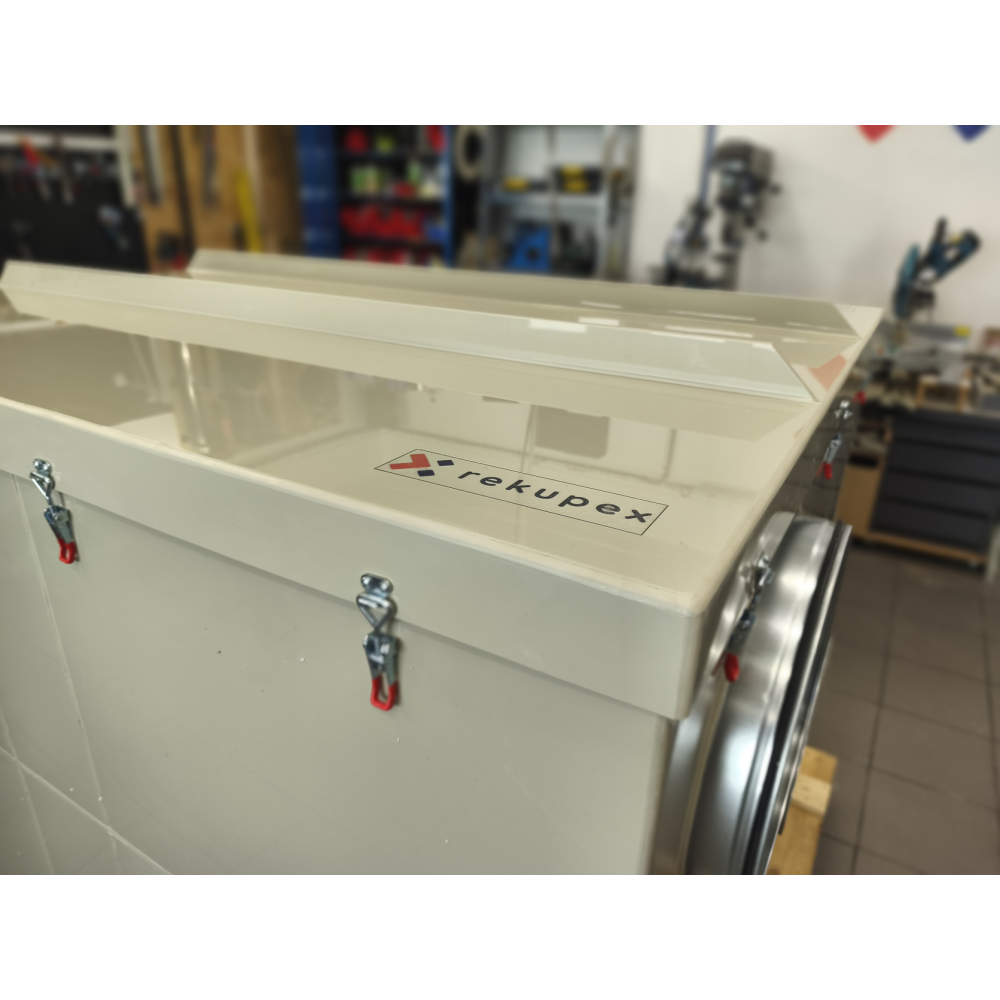

Nauja reguliuojamų užraktų padėtis nuo 2026 m. Nuo 2026 m. visi izoliuoti RECUBOX® modeliai komplektuojami su užraktais su reguliuojama prispaudimo jėga. Užraktai išdėstyti taip, kad neišsikištų virš viršutinio RECUBOX® krašto ir netrukdytų montuoti įrenginio tiesiai po lubomis. Kai kuriose senesnėse gaminių nuotraukose užraktai vis dar gali būti pavaizduoti ankstesnėje padėtyje. Nuo 2026 m. gaminamuose RECUBOX® modeliuose jų padėtis neberiboja montavimo tiesiai po lubomis. |
 |
RECUBOX® yra įrengtos aukštos kokybės jungiamosios jungtys su dvigubu lūpiniu sandarikliu. Dvigubas lūpinis sandariklis užtikrina tvirtą ir sandarų vėdinimo ortakių sujungimą ir padeda sumažinti nepageidaujamą oro nuotėkį ar oro įsiurbimą sujungimo vietoje. Todėl ortakių prijungimas yra greitas, patikimas ir lengvai prieinamas techninei priežiūrai. |
Dėl tvirtos konstrukcijos, aukštos kokybės ir higieninio saugumo mūsų RECUBOX® gaminiai naudojami daugelyje ČVUT projektų, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamajam vandeniui iš oro išgauti.
 |
Lengvas šilumokaičio išėmimas Šilumokaitį iš RECUBOX® galima išimti paprastai ir greitai, praktiškai vienu judesiu. Tai labai palengvina reguliarią patikrą, priežiūrą ir valymą. |
 |
Maksimali higiena Išimamas šilumokaitis leidžia kruopščiai išvalyti tiek patį šilumokaitį, tiek visą RECUBOX® vidų. Konstrukcija suprojektuota daug dėmesio skiriant paprastai priežiūrai ir aukštam eksploatavimo higienos lygiui. |
 |
Mechaninis šilumokaičio sandarinimas Šilumokaitis RECUBOX® sandarinamas griovelyje įtaisytu tarpikliu, nenaudojant klijų ar įprastų lipnių sandarinimo juostų. Todėl šilumokaitį galima lengvai išimti ir vėl įstatyti. Prireikus tarpiklį taip pat galima lengvai pakeisti. |
 |
Be varžtų, kniedžių ir konstrukcinių klijų RECUBOX® korpusas gaminamas iš vienos rūšies medžiagos, naudojant karštų dujų suvirinimo technologiją. Taip gaunamos tvirtos, vienalytės ir sandarios jungtys be įprastų metalinių tvirtinimo elementų korozijos rizikos ar laipsniško klijuotų konstrukcinių jungčių irimo. |
 |
Platus dydžių pasirinkimas RECUBOX® gaminami įvairių matmenų ir našumo variantų. Dėl individualios konstrukcijos tinkamą sprendimą galima suprojektuoti ir ribotos erdvės instaliacijoms. |
 |
Sukurta priešpriešinio srauto šilumokaičiams RECUBOX® OPEN skirtas plačiam priešpriešinio srauto šilumokaičių asortimentui, o konkreti jo konstrukcija visada pritaikoma naudojamam šilumokaičio tipui. |
 |
Platus našumo diapazonas RECUBOX® serija leidžia projektuoti sistemas nuo nedidelių gyvenamųjų patalpų sprendimų iki didelių vėdinimo sistemų, kurių oro srautas siekia kelis tūkstančius m³/h. |
 |
Galimybė prijungti jonizatorių Atsižvelgiant į konkrečios instaliacijos reikalavimus, sistemą galima papildyti, pavyzdžiui, MALAPA IN03 jonizatoriumi arba kitais vėdinimo komponentais. |
 |
Maksimalus pritaikomumas Įėjimo ir išėjimo jungčių padėtį galima pritaikyti prie konkretaus projekto, ortakių išdėstymo, reikiamo skersmens ir techninėje patalpoje esančios erdvės. |
 |
Veidrodinis variantas Veidrodinis variantas galimas visuose tinkamuose modeliuose. Kondensato nutekėjimas įrengiamas per 1/2" srieginę jungtį ir, priklausomai nuo konkretaus išpildymo, gali būti paruoštas keliose vietose. |
RECUBOX® korpuso sandarumui suteikiame išskirtinę 12 metų garantiją.
Korpusas pagamintas iš aukštos kokybės polipropileno ir sujungtas naudojant karštų dujų suvirinimą, todėl susidaro vienalytės, tvirtos ir ilgalaikės stabilios jungtys be korozijos ar laipsniško konstrukcinių jungčių atsiskyrimo rizikos.
Skirtingai nuo konstrukcijų, kuriose naudojamos klijuotos jungtys, kniedės, sandarinimo juostos ar skirtingų medžiagų deriniai, RECUBOX® išlaiko savo oro sandarumą ir mechaninį atsparumą net ir po daugelio eksploatavimo metų.
 |
Lengvas montavimas Montavimą palengvina mažiausiai aštuoni paruošti laikikliai su angomis srieginiams strypams. RECUBOX® galima pakabinti prie lubų arba pritvirtinti prie sienos naudojant laikiklius prie galinės sienelės. |
 |
Didelio ploto filtrai Didelis filtravimo plotas padeda sumažinti oro srauto greitį per filtro medžiagą ir apriboti slėgio nuostolius. Filtrų rėmai taip pat leidžia lengvai pakeisti filtro medžiagą. Standartinėje komplektacijoje RECUBOX® yra įrengta M5 klasės filtro medžiaga. |
 |
BY-PASS BY-PASS galima įsigyti kaip atskirą apėjimo dalį arba kaip integruotą sprendimą su rankiniu valdymu arba paruošimu servopavarai. BY-PASS veleno skersmuo yra 14 mm. |
 |

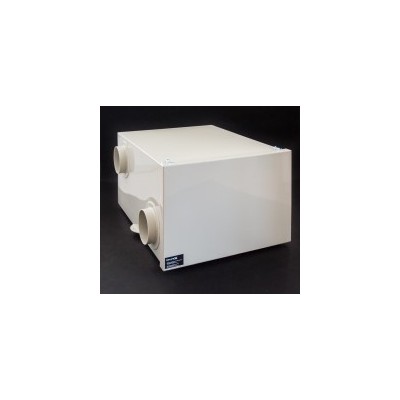

RECUBOX® galima užsisakyti be šilumos izoliacijos arba su 30 ar 50 mm storio izoliacija. Izoliuotame variante šilumos izoliacija hermetiškai uždaroma tarp dviejų polipropileno korpusų. Be izoliacinės medžiagos naudojamas ir antras 5 mm storio PP korpusas, kuris apsaugo izoliaciją ir sudaro kompaktišką konstrukcinį vienetą. |
RECUBOX® OPEN už papildomą mokestį gali būti įrengtas išplėstas paruošimas matavimams, kabelių instaliacijai ir saugiai elektros instaliacijai.
Šis variantas, kuris standartinėje komplektacijoje naudojamas RECUBOX® VENT-READY serijoje, palengvina jutiklių montavimą, kabelių vedimą, ventiliatorių prijungimą ir vėlesnę sistemos priežiūrą ar išplėtimą.
Papildomą paruošimą reikia pasirinkti užsakymo proceso metu arba nurodyti užsakymo pastaboje.
 |
Kabelių įvadų padėties, skaičiaus ir išpildymo pavaizdavimas. |
RECUBOX® OPEN RX 04/500 galima užsisakyti su plastikiniu arba aliumininiu priešpriešinio srauto šilumokaičiu.
Konkretus šilumokaitis pasirenkamas užsakymo proceso metu. RECUBOX® konstrukcija visada pritaikoma prie pasirinkto šilumokaičio matmenų ir išpildymo.
 |
1. RECUTECH REP+27-500-H-F-30 Plastikinis priešpriešinio srauto šilumokaitis iš Čekijos gamintojo RECUTECH. RekupeX gaminio žymėjimas: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Plastikinis priešpriešinio srauto šilumokaitis su HPS plokštelėmis ir patvariu HPS korpusu. |
 |
3. RECUTECH REK+27-500-22 Visiškai aliumininis priešpriešinio srauto šilumokaitis iš Čekijos gamintojo RECUTECH. RekupeX gaminio žymėjimas: RX 04/500. |
 |
4. HOLMAK GS 30/500 Visiškai aliumininis priešpriešinio srauto šilumokaitis, kuris yra kokybiška alternatyva šiam RECUBOX® dydžiui. |
 |

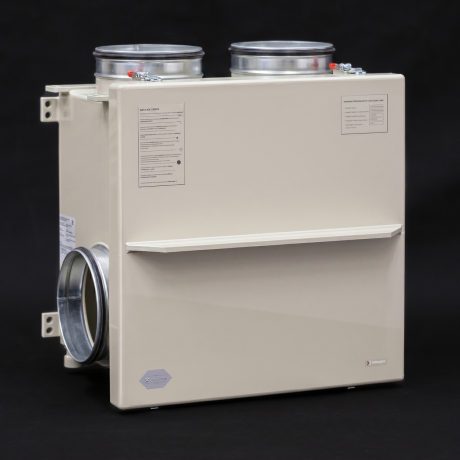

RECUBOX® OPEN RX 04/500 – A01 Pavaizduota konfigūracija:
Spustelėkite paveikslėlį, kad atidarytumėte viso dydžio brėžinį. |
Variantas pasirenkamas užsakymo proceso metu.
RECUBOX® vaizdas iš priekio, atidarius priežiūros dureles.
Nurodyti matmenys apima šilumos izoliaciją ir 2 korpusus. Jei matmenis reikėtų pakeisti, pavyzdžiui, dėl didesnių jungčių ar kito techninio pakeitimo, informuosime jus po užsakymo pateikimo ir prieš pradedant gamybą.
 |

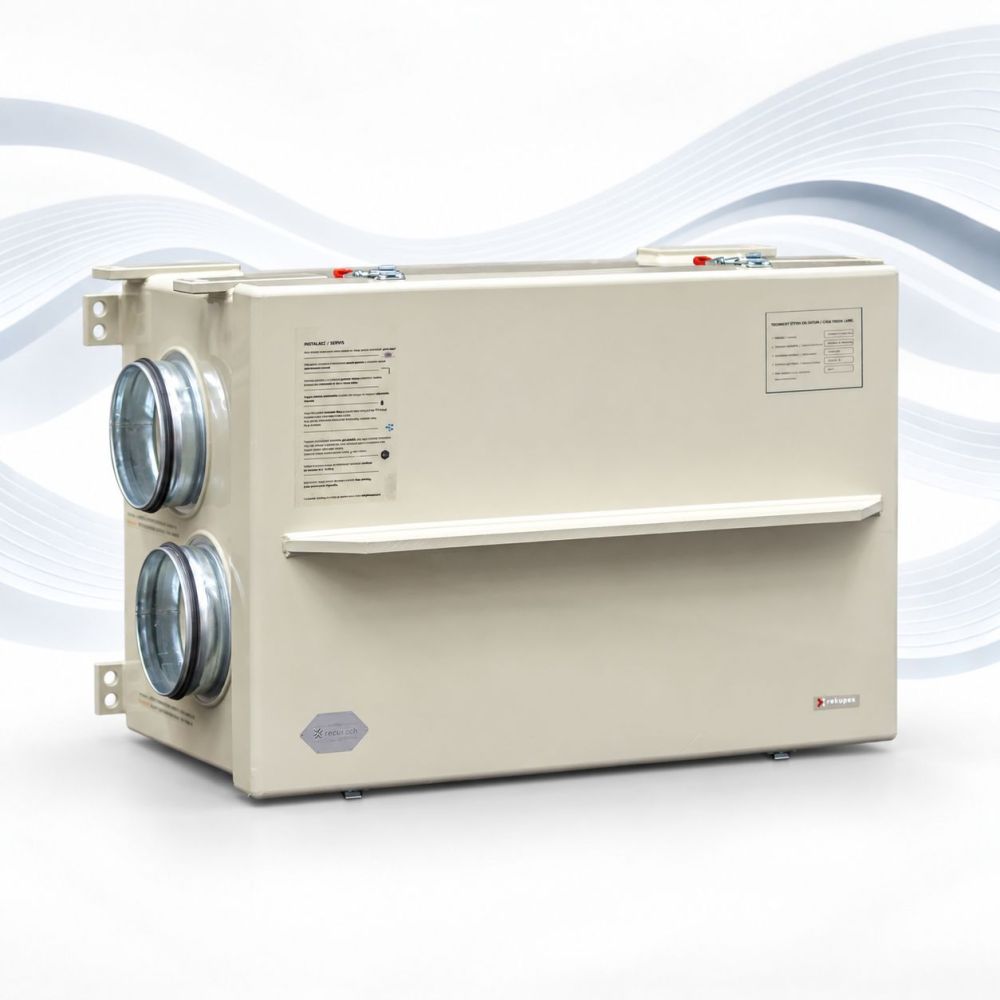

A01 Šilumokaitis ant plataus padėklo, 4 šoninės jungtys Matmenys: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Šilumokaitis ant siauro padėklo, 4 šoninės jungtys Matmenys: 655 (B) × 418 (A) × 645 (C) mm |
 |

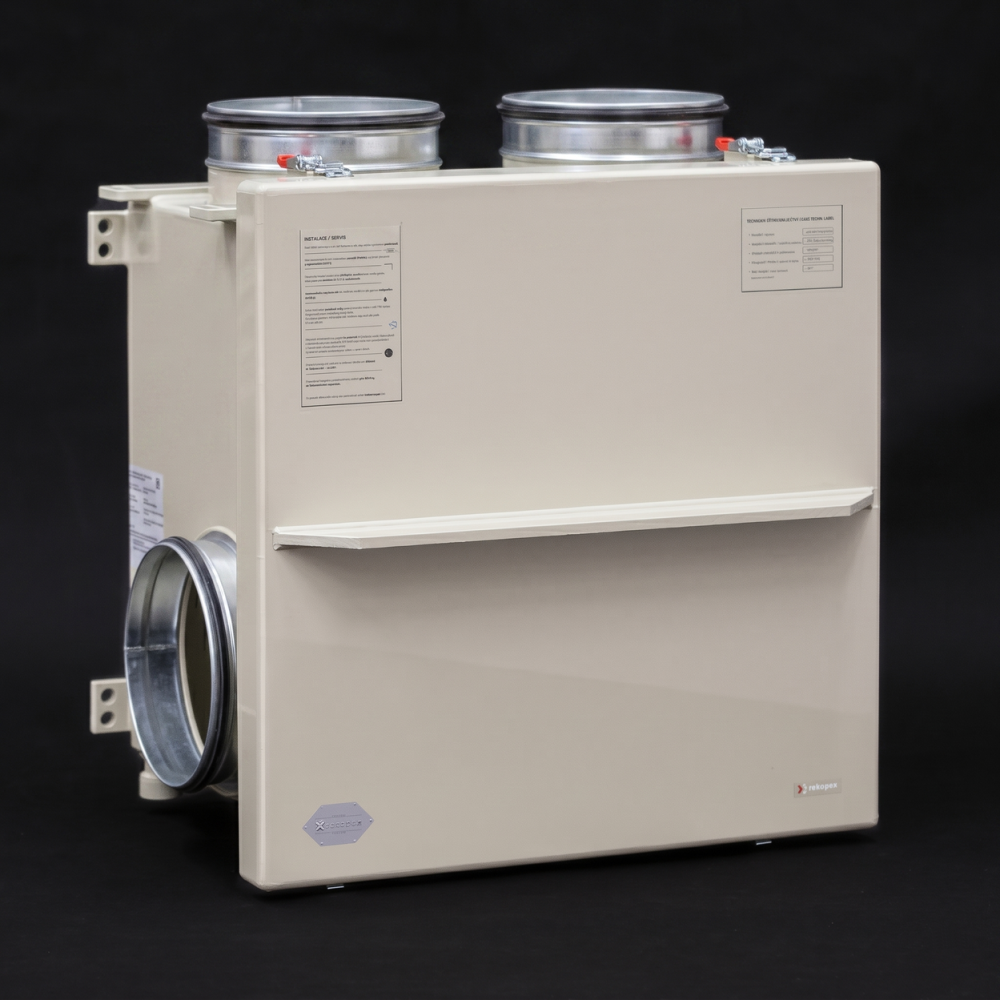

A02 Šilumokaitis ant plataus padėklo, 2 jungtys į viršų ir 2 šoninės jungtys Matmenys: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Šilumokaitis ant siauro padėklo, 2 jungtys į viršų ir 2 šoninės jungtys Matmenys: 655 (B) × 418 (A) × 645 (C) mm |
 |
Prieiga priežiūrai – matmuo E Prieš RECUBOX® priežiūros dureles reikia palikti pakankamai vietos, kad šilumokaitį būtų galima ištraukti iš modulio. E = C − 60 mm Integruotas BY-PASS – matmuo F Integruotas BY-PASS yra už šilumokaičio ir padidina bendrą RECUBOX® gylį maždaug vienu trečdaliu bazinio gylio. F = 1/3 × C BY-PASS atveria šviežio oro apėjimo kelią aplink šilumokaitį, pasižymintį labai mažu slėgio nuostoliu. Šioje konstrukcijoje atidarius BY-PASS oro kelias per šilumokaitį neuždaromas. Tačiau dėl gerokai mažesnio slėgio nuostolio atvirame apėjimo kanale per šilumokaitį tekančio oro kiekis sumažinamas iki minimumo. |
RECUBOX® gaminamas pagal pasirinktą konfigūraciją. Jungčių padėtį ir skersmenį, priežiūros durelių orientaciją, kondensato nutekėjimo vietą, izoliacijos tipą, BY-PASS išpildymą ir kitas konstrukcines detales galima pritaikyti konkrečiai instaliacijai.
Jei pasirinktos konfigūracijos techniškai neįmanoma įgyvendinti arba tinkamesnis būtų kitas sprendimas, prieš pradėdami gamybą su jumis susisieksime.
RECUBOX® konstrukcijos be prieigos durelių pavyzdys:
Į gaminio kainą įeina integruotas šilumokaitis ir konkrečiam gaminio variantui nurodyta konfigūracija. Pasirenkami papildomi priedai, paruošimas jutikliams ir elektros instaliacijai bei individualūs konstrukciniai pakeitimai priklauso nuo užsakymo proceso metu pasirinktos konfigūracijos.
Charakteristikos
Perskaitykite patikrintas atsiliepimus iš tų, kurie pas mus pirko.
Modernus EC ventiliatorius ...... Maks. našumas 630 m3/h ..... Jungties skersmuo 150 ir 160 mm - dviejų pakopų flanšas..... 0–10 V valdymas .....

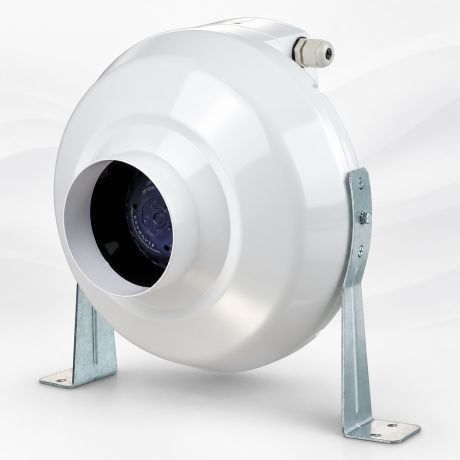

Jungties skersmuo 150 ir 160 mm - dviejų pakopų flanšas Maks. našumas 505 m3/val.
Didelio efektyvumo EC ventiliatorius AFL CONSTANT FLOW , skirtas montuoti RECUBOX® 520 VENT-READY įrenginyje.Dėl išmanaus reguliavimo jis palaiko pastovų 520 m³/h srautą net esant iki 500...
Didelio efektyvumo EC ventiliatorius AFL CONSTANT FLOW , skirtas montuoti RECUBOX® 360 VENT-READY įrenginyje.Dėl išmanaus reguliavimo jis palaiko pastovų 360 m³/h srautą net esant iki 500...

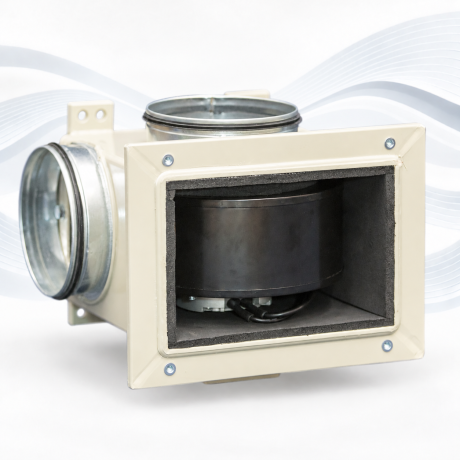

Kompaktiška izoliuota PP dėžė, skirta ventiliatoriui AFL EC Constant Flow 360 m³/h montuoti. 90° oro srautas, matmenys tik 320 × 245 × 300 mm, paprastas montavimas, serviso durelės,...
