Bemærkning vedrørende produktvisningen: Fotografierne er kun illustrative og viser ikke nødvendigvis præcist den tilbudte variant eller den valgte RECUBOX®-konfiguration. For den konkrete udførelse, dimensionerne og placeringen af de enkelte konstruktionselementer er de relevante tekniske tegninger og diagrammer gældende.

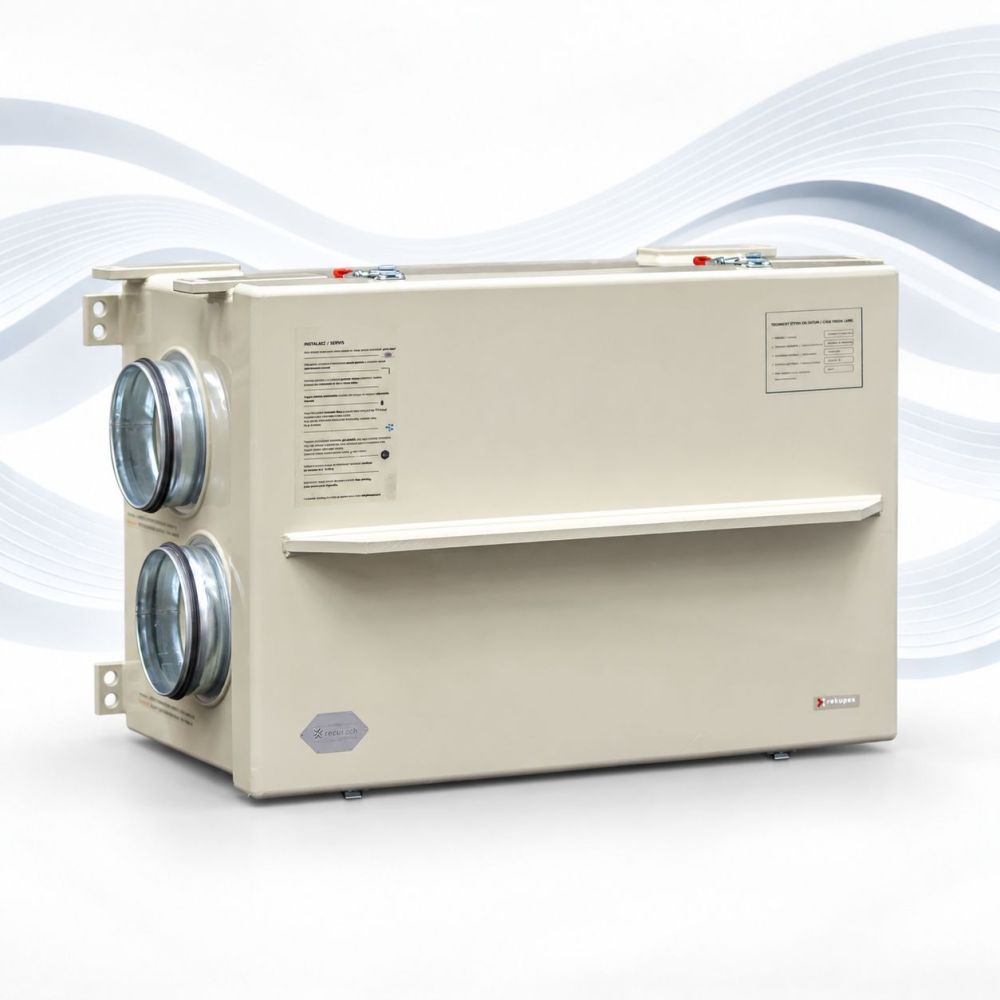

RECUBOX® OPEN er en modulær løsning til varmegenvindingssystemer med stor fleksibilitet i udformningen af det endelige ventilationssystem. I modsætning til almindelige kompakte varmegenvindingsaggregater er ventilatorerne ikke fast integreret i RECUBOX®-kabinettet – de installeres separat direkte i kanalsystemet, ligesom de øvrige systemkomponenter.
Dermed kan ventilatorydelse, styring, filtrering, lyddæmpere, eftervarmeflader, spjæld, BY-PASS og andet tilbehør dimensioneres præcist efter den konkrete installation. Resultatet er lang levetid, enkel service, nem udskiftning af de enkelte komponenter samt mulighed for senere udvidelse eller modernisering af systemet.
RECUBOX® fremstilles komplet i Tjekkiet efter kundernes præcise krav. Vi anvender polypropylenmaterialer af høj kvalitet fra SIMONA AG og professionel varmluftssvejseteknologi med udstyr fra Leister AG.
 |
 |
 |
Hver RECUBOX® fremstilles som et omhyggeligt udført teknisk produkt med fokus på præcision, tæthed, lang levetid og mulighed for tilpasning til den konkrete installation.
Kabinettets tæthed er afgørende for effektiv drift af varmegenvindingssystemet. RECUBOX® er udstyret med robuste kasselukninger med justerbart tilspændingstryk, som gør det muligt præcist at justere servicelågens tryk mod tætningen.
Dermed reduceres uønsket indtrængning af falsk luft, og systemet kan arbejde med den højest mulige effektivitet. Samtidig bevares en hurtig og komfortabel serviceadgang til varmeveksleren og RECUBOX®'ens indvendige rum.
 |
Mindst 8 holdere til gevindstænger RECUBOX® er i standardudførelsen udstyret med mindst otte konstruktionsholdere med huller til gevindstænger. Takket være deres placering kan RECUBOX® monteres:

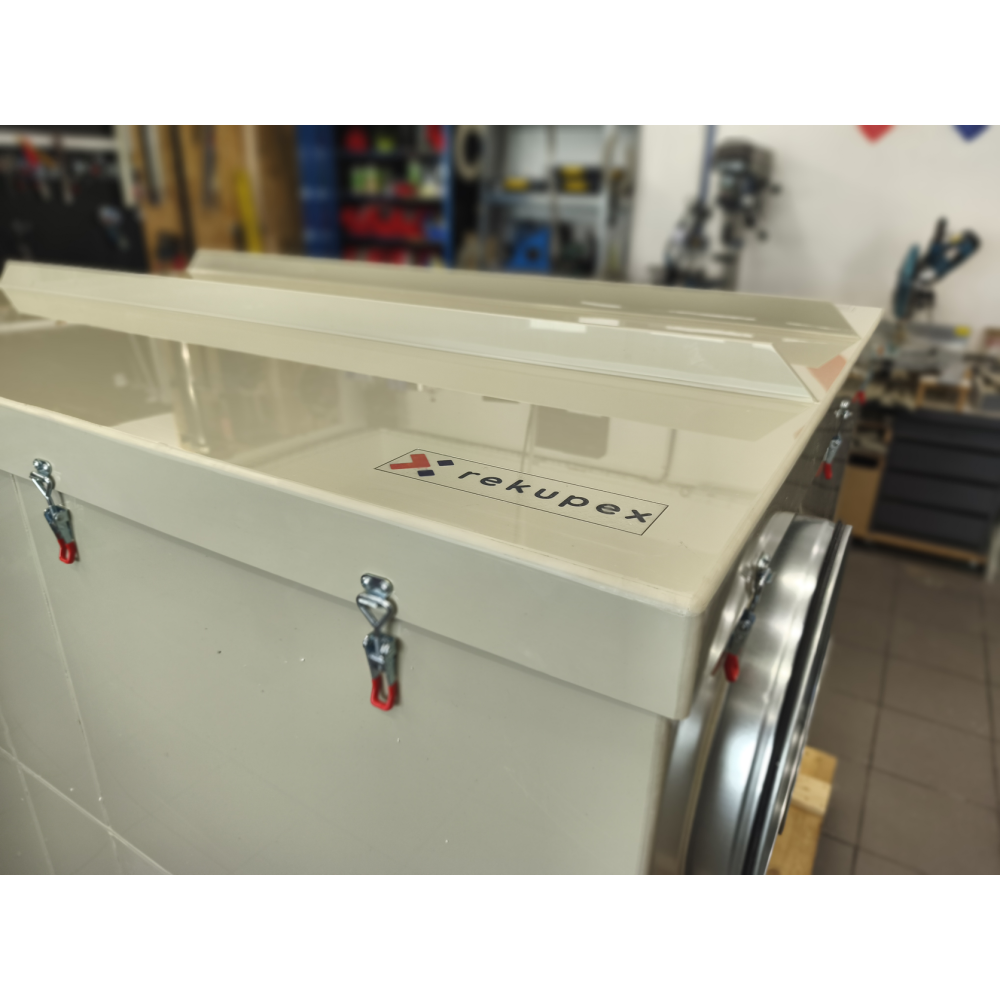

Ny placering af de justerbare lukninger fra 2026 Fra 2026 er alle isolerede RECUBOX®-enheder udstyret med kasselukninger med justerbart tilspændingstryk. Lukningerne er placeret, så de ikke rager over RECUBOX®'ens øverste kant og ikke forhindrer montering af enheden tæt op mod loftet. På nogle ældre produktfotos kan lukningerne stadig være vist i deres oprindelige placering. På RECUBOX®-enheder produceret fra 2026 begrænser deres placering ikke længere montering tæt op mod loftet. |
 |

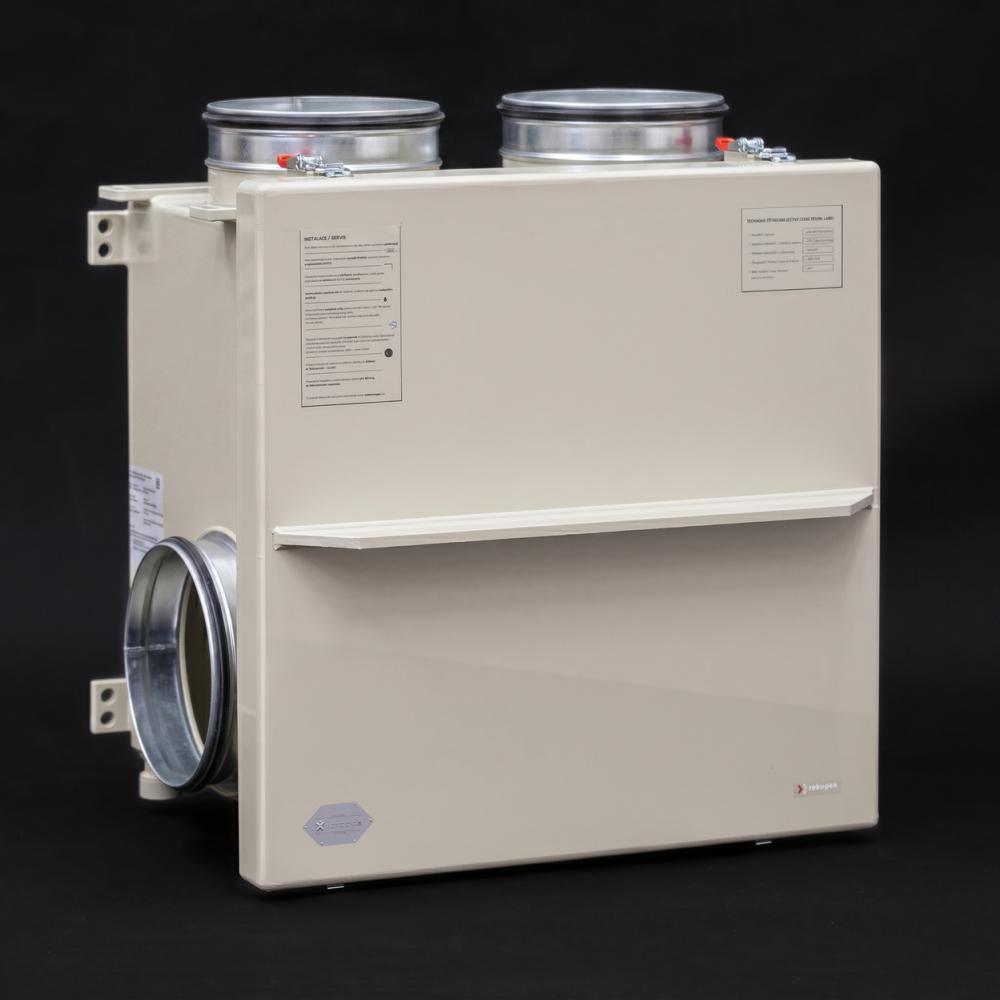

RECUBOX® er udstyret med tilslutningsstudse af høj kvalitet med dobbeltlæbetætning. Dobbeltlæbetætningen sikrer en fast og tæt forbindelse til ventilationskanalerne og hjælper med at begrænse uønskede luftlækager eller indsugning ved tilslutningsstedet. Tilslutningen af kanalerne er dermed hurtig, pålidelig og let tilgængelig ved service. |
Takket være deres robuste konstruktion, høje kvalitet og hygiejniske sikkerhed indgår vores RECUBOX® i en række projekter hos ČVUT, herunder det unikke S.A.W.E.R.-system, som UCEEB udvikler til udvinding af drikkevand fra luften.
 |
Nem udtagning af varmeveksleren Varmeveksleren kan nemt og hurtigt tages ud af RECUBOX®, praktisk talt med én bevægelse. Det gør regelmæssig kontrol, vedligeholdelse og rengøring betydeligt lettere. |
 |
Maksimal hygiejne Den udtagelige varmeveksler gør det muligt at rengøre både selve varmeveksleren og hele RECUBOX®'ens indvendige rum grundigt. Konstruktionen er udviklet med fokus på enkel vedligeholdelse og høj driftshygiejne. |
 |
Mekanisk tætning af varmeveksleren Varmeveksleren er tætnet i RECUBOX® med en tætning indsat i en rille, uden brug af lim eller almindelige selvklæbende tætningsbånd. Varmeveksleren kan derfor nemt tages ud og monteres igen. Tætningen kan efter behov nemt udskiftes. |
 |
Uden skruer, nitter og konstruktionslim RECUBOX®'ens kabinet fremstilles af én materialetype ved hjælp af varmluftssvejseteknologi. Resultatet er stærke, homogene og tætte samlinger uden risiko for korrosion af almindelige metalfastgørelser eller gradvis nedbrydning af limede konstruktionssamlinger. |
 |
Bredt udvalg af størrelser RECUBOX® fremstilles i et bredt udvalg af dimensioner og ydelsesvarianter. Takket være den kundetilpassede konstruktion kan der også udvikles en passende løsning til installationer med begrænset plads. |
 |
Designet til modstrømsvarmevekslere RECUBOX® OPEN er designet til et bredt udvalg af modstrømsvarmevekslere, og den konkrete konstruktion tilpasses altid den monterede type varmeveksler. |
 |
Bredt ydelsesområde RECUBOX®-serien gør det muligt at projektere systemer fra små boliginstallationer til store ventilationsanlæg med luftmængder på flere tusinde m³/h. |
 |
Mulighed for tilslutning af ionisator Afhængigt af kravene til den konkrete installation kan systemet eksempelvis suppleres med en MALAPA IN03-ionisator eller andre ventilationskomponenter. |
 |
Maksimal fleksibilitet Placeringen af indløbs- og udløbsstudsene kan tilpasses det konkrete projekt, kanalforløbet, den ønskede diameter samt pladsforholdene i teknikrummet. |
 |
Spejlvendt udførelse Spejlvendt udførelse er mulig for alle egnede varianter. Kondensafløbet udføres med en 1/2" gevindtilslutning og kan afhængigt af den konkrete udførelse forberedes i flere positioner. |
Vi yder en udvidet garanti på 12 år på RECUBOX®-kabinettets tæthed.
Kabinettet er fremstillet af polypropylen af høj kvalitet og samlet med varmluftssvejsning, hvilket skaber homogene, stærke og langsigtet stabile samlinger uden risiko for korrosion eller gradvis opløsning af konstruktionssamlingerne.
I modsætning til konstruktioner med limede samlinger, nitter, tætningsbånd eller kombinationer af forskellige materialer bevarer RECUBOX® sin lufttæthed og mekaniske modstandsdygtighed selv efter mange års drift.
 |
Nem installation Monteringen lettes af mindst otte forberedte holdere med huller til gevindstænger. RECUBOX® kan ophænges i loftet eller fastgøres til væggen ved hjælp af holderne ved bagvæggen. |
 |
Filtre med stor filterflade Den store filterflade hjælper med at reducere lufthastigheden gennem filtermediet og begrænse tryktabet. Filterrammerne gør samtidig udskiftning af filtermediet enkel. I standardudførelsen er RECUBOX® udstyret med filtermateriale i klasse M5. |
 |
BY-PASS BY-PASS fås som en separat bypass-del eller som en integreret løsning med mulighed for manuel betjening eller forberedelse til servomotor. BY-PASS-akslens diameter er 14 mm. |
 |
RECUBOX® kan bestilles uden varmeisolering eller med isolering i en tykkelse på 30 eller 50 mm. I den isolerede udførelse er varmeisoleringen hermetisk lukket mellem to polypropylenkabinetter. Ud over isoleringsmaterialet tilføjes derfor også et andet 5 mm PP-kabinet, som beskytter isoleringen og skaber en kompakt konstruktionsenhed. |
RECUBOX® OPEN kan mod tillæg udstyres med udvidet forberedelse til måling, kabelføring og sikker elinstallation.
Denne udførelse, som er standard i serien RECUBOX® VENT-READY, gør montering af sensorer, kabelføring, tilslutning af ventilatorer samt fremtidig service eller udvidelse af systemet lettere.
Den ekstra forberedelse skal vælges under bestillingsprocessen eller angives i bemærkningen til ordren.
 |
Illustration af placering, antal og udførelse af kabelgennemføringer. |
RECUBOX® OPEN RX 04/500 kan bestilles med en plast- eller aluminium-modstrømsvarmeveksler.
Den konkrete varmeveksler vælges under bestillingsprocessen. RECUBOX®'ens konstruktion tilpasses altid dimensionerne og udførelsen af den valgte varmeveksler.
 |

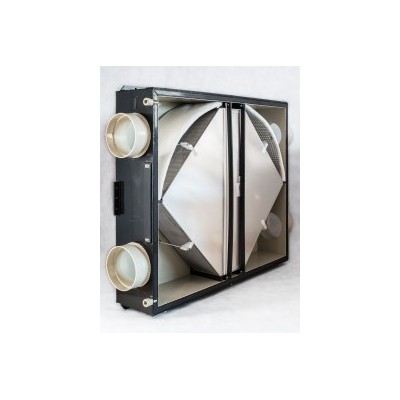

1. RECUTECH REP+27-500-H-F-30 Modstrømsvarmeveksler i plast fra den tjekkiske producent RECUTECH. RekupeX-produktbetegnelse: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Modstrømsvarmeveksler i plast med HPS-lameller og robust HPS-kabinet. |
 |
3. RECUTECH REK+27-500-22 Modstrømsvarmeveksler helt i aluminium fra den tjekkiske producent RECUTECH. RekupeX-produktbetegnelse: RX 04/500. |
 |
4. HOLMAK GS 30/500 Modstrømsvarmeveksler helt i aluminium, som udgør et kvalitetsalternativ til denne RECUBOX®-størrelse. |
 |

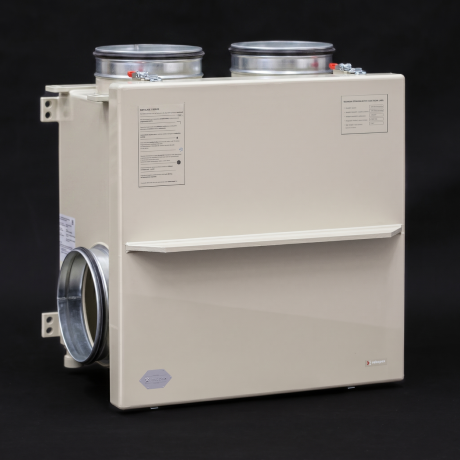

RECUBOX® OPEN RX 04/500 – A01 Vist konfiguration:
Klik på billedet for at åbne tegningen i fuld størrelse. |
Varianten vælges under bestillingsprocessen.

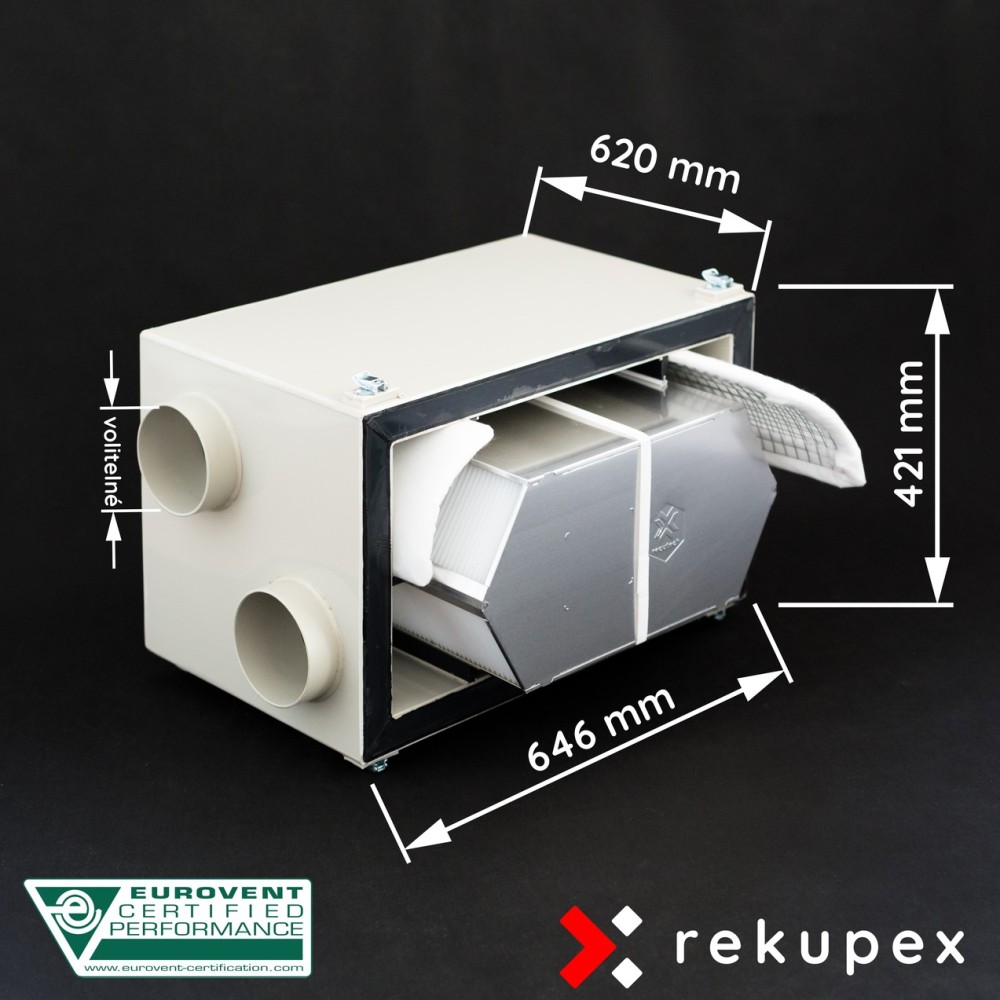

RECUBOX® set forfra med åben servicelåge.
De angivne dimensioner inkluderer varmeisolering og 2 kabinetter. Hvis det er nødvendigt at ændre dimensionerne, eksempelvis på grund af større tilslutningsstudse eller en anden teknisk ændring, informerer vi dig efter bestillingen og inden produktionen påbegyndes.
 |
A01 Varmeveksler på den brede bakke, 4 tilslutningsstudse til siderne Dimension: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Varmeveksler på den smalle bakke, 4 tilslutningsstudse til siderne Dimension: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Varmeveksler på den brede bakke, 2 tilslutningsstudse opad og 2 til siderne Dimension: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Varmeveksler på den smalle bakke, 2 tilslutningsstudse opad og 2 til siderne Dimension: 655 (B) × 418 (A) × 645 (C) mm |
 |
Serviceadgang – mål E Foran RECUBOX®'ens servicelåge skal der være tilstrækkelig plads til at trække varmeveksleren ud af modulet. E = C − 60 mm Integreret BY-PASS – mål F Den integrerede BY-PASS er placeret bag varmeveksleren og øger RECUBOX®'ens samlede dybde med cirka en tredjedel af grunddybden. F = 1/3 × C BY-PASS åbner en bypass-rute for friskluften rundt om varmeveksleren med meget lavt tryktab. I denne udførelse lukker åbning af BY-PASS ikke luftpassagen gennem varmeveksleren. På grund af det markant lavere tryktab i den åbne bypass-rute minimeres mængden af luft, der passerer gennem varmeveksleren. |
RECUBOX® fremstilles i henhold til den valgte konfiguration. Placering og diameter på tilslutningsstudse, servicelågens orientering, kondensafløbets placering, isoleringstype, BY-PASS-udførelse og andre konstruktionsdetaljer kan tilpasses den konkrete installation.
Hvis den valgte konfiguration ikke kan udføres teknisk, eller hvis en anden løsning vil være mere hensigtsmæssig, kontakter vi dig inden produktionsstart.
Eksempel på RECUBOX®-konstruktionen i en udførelse uden adgangslåger:
Produktprisen inkluderer den integrerede varmeveksler og den konfiguration, der er angivet for den konkrete produktvariant. Eventuelt ekstraudstyr, forberedelse til sensorer og elinstallation samt individuelle konstruktionsændringer afhænger af den konfiguration, der vælges under bestillingsprocessen.
Produktinformation
Læs verificerede anmeldelser fra dem, der har handlet hos os.

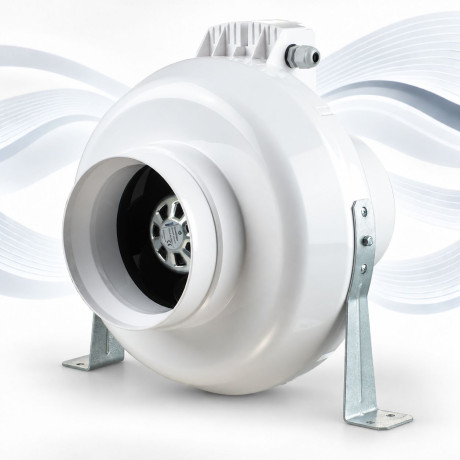

Moderne EC-ventilator ...... Maks. ydelse 630 m3/t ..... Tilslutningsdiameter 150 og 160 mm - to-trins flange..... 0 - 10 V styring .....

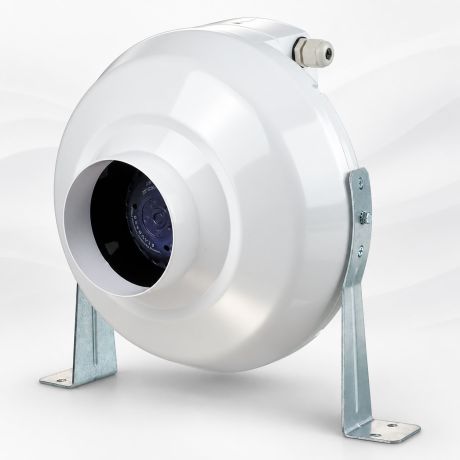

Tilslutningsdiameter 150 og 160 mm - totrinsflange Maks. kapacitet 505 m3/t.
