Huomautus tuotekuvista: Valokuvat ovat havainnollistavia eivätkä välttämättä esitä täsmälleen tarjottavaa versiota tai valittua RECUBOX®-kokoonpanoa. Tarkka toteutus, mitat ja yksittäisten rakenneosien sijoittelu määräytyvät vastaavien teknisten piirustusten ja suunnitelmien mukaan.

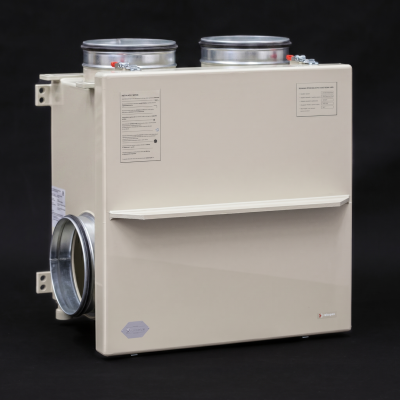

RECUBOX® OPEN on modulaarinen lämmöntalteenottojärjestelmän ratkaisu, joka tarjoaa suuren joustavuuden lopullisen ilmanvaihtojärjestelmän suunnittelussa. Toisin kuin tavallisissa kompakteissa lämmöntalteenottokoneissa, puhaltimia ei ole kiinteästi integroitu RECUBOX®-koteloon – ne asennetaan erikseen suoraan kanavistoon muiden järjestelmäkomponenttien tavoin.
Tämän ansiosta puhaltimien teho, ohjaus, suodatus, äänenvaimentimet, jälkilämmittimet, pellit, BY-PASS ja muut lisävarusteet voidaan mitoittaa tarkasti kyseisen asennuksen mukaan. Tuloksena ovat pitkä käyttöikä, helppo huolto, yksittäisten komponenttien vaivaton vaihto sekä mahdollisuus järjestelmän myöhempään laajentamiseen tai modernisointiin.
RECUBOX®-laitteet valmistetaan kokonaan Tšekin tasavallassa asiakkaiden tarkkojen vaatimusten mukaisesti. Käytämme korkealaatuisia SIMONA AG -polypropeenimateriaaleja sekä ammattimaista kuumakaasuhitsaustekniikkaa Leister AG -laitteilla.
 |
 |
 |
Jokainen RECUBOX® valmistetaan huolellisesti viimeisteltynä teknisenä tuotteena, jossa painotetaan tarkkuutta, tiiviyttä, pitkää käyttöikää ja mahdollisuutta mukauttaa laite kyseiseen asennukseen.

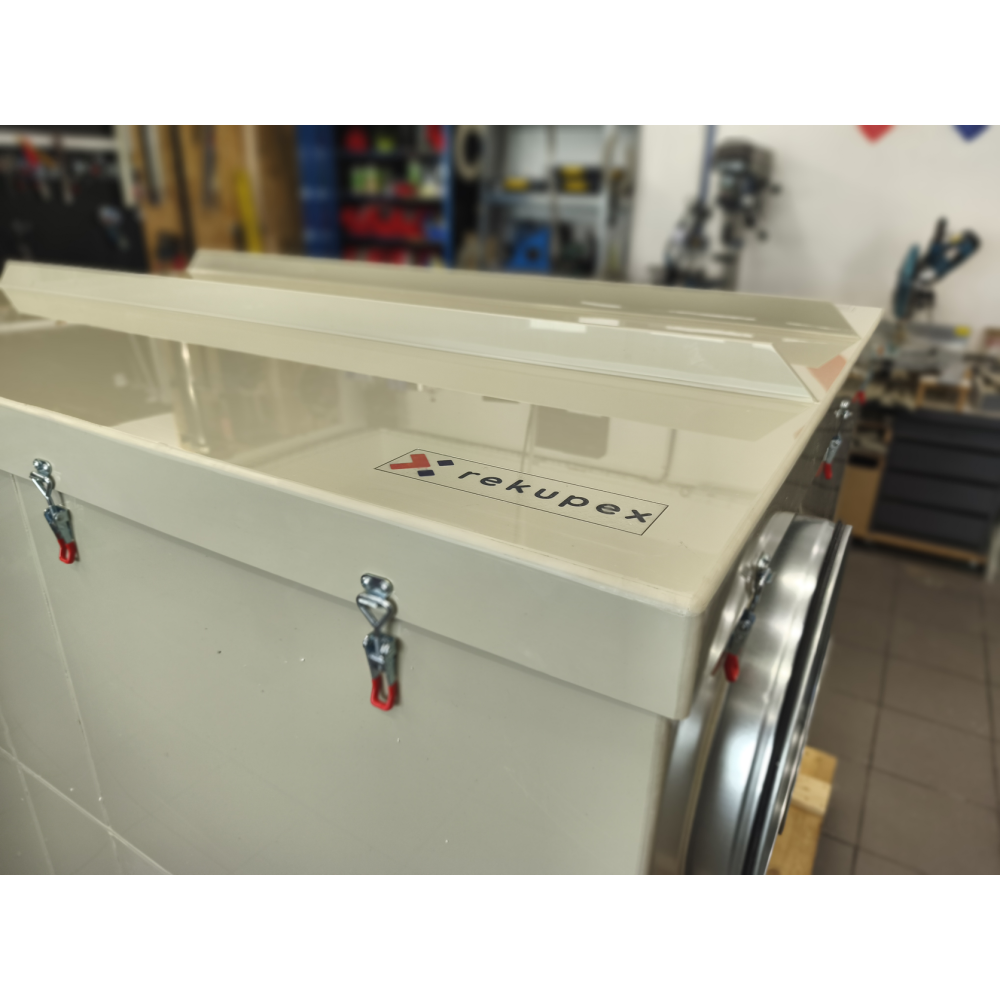

Kotelon tiiviys on ratkaisevan tärkeää lämmöntalteenottojärjestelmän tehokkaan toiminnan kannalta. RECUBOX® on varustettu vankkarakenteisilla, säädettävällä puristusvoimalla varustetuilla sulkimilla, joiden avulla huolto-oven puristus tiivistettä vasten voidaan säätää tarkasti.
Näin vähennetään epätoivottua vuotoilman sisäänpääsyä ja järjestelmä voi toimia mahdollisimman tehokkaasti. Samalla säilyy nopea ja helppo huoltopääsy lämmönvaihtimelle ja RECUBOX®-laitteen sisätilaan.
 |
Vähintään 8 kiinnikettä kierretangoille RECUBOX® on perusvarustelussa varustettu vähintään kahdeksalla rakenteellisella kiinnikkeellä, joissa on reiät kierretangoille. Niiden sijoittelun ansiosta RECUBOX® voidaan asentaa:
Säädettävien sulkimien uusi sijainti vuodesta 2026 alkaen Vuodesta 2026 alkaen kaikki eristetyt RECUBOX®-laitteet on varustettu sulkimilla, joissa on säädettävä puristusvoima. Sulkimet on sijoitettu siten, etteivät ne ulotu RECUBOX®-laitteen yläreunan yli eivätkä estä laitteen asentamista aivan katon tuntumaan. Joissakin vanhemmissa tuotekuvissa sulkimet voivat edelleen näkyä alkuperäisessä sijainnissaan. Vuodesta 2026 alkaen valmistetuissa RECUBOX®-laitteissa niiden sijainti ei enää rajoita asennusta aivan katon tuntumaan. |
 |
RECUBOX® on varustettu korkealaatuisilla kaksoishuulitiivisteellisillä liitäntäkauluksilla. Kaksoishuulitiiviste varmistaa ilmanvaihtokanavien lujan ja tiiviin liitoksen ja auttaa vähentämään epätoivottuja ilmavuotoja tai ilman sisäänpääsyä liitoskohdassa. Kanavien liittäminen on tämän ansiosta nopeaa, luotettavaa ja helposti huollettavaa. |
Vankan rakenteensa, korkean laatunsa ja hygieenisen turvallisuutensa ansiosta RECUBOX®-tuotteemme ovat mukana useissa ČVUT-yliopiston projekteissa, mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden tuottamiseksi ilmasta.
 |

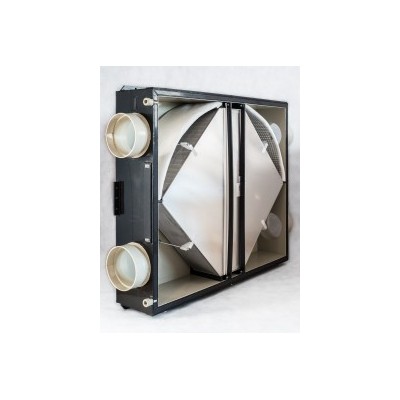

Lämmönvaihtimen helppo irrotus Lämmönvaihdin voidaan irrottaa RECUBOX®-laitteesta helposti ja nopeasti, käytännössä yhdellä liikkeellä. Tämä helpottaa merkittävästi sen säännöllistä tarkastusta, huoltoa ja puhdistusta. |
 |
Maksimaalinen hygienia Irrotettava lämmönvaihdin mahdollistaa sekä itse lämmönvaihtimen että koko RECUBOX®-laitteen sisätilan perusteellisen puhdistamisen. Rakenne on suunniteltu helppoa huoltoa ja korkeaa käyttöhygieniaa silmällä pitäen. |
 |
Lämmönvaihtimen mekaaninen tiivistys Lämmönvaihdin tiivistetään RECUBOX®-laitteessa uraan asetetulla tiivisteellä ilman liimoja tai tavanomaisia itseliimautuvia tiivistenauhoja. Tämän ansiosta lämmönvaihdin voidaan helposti irrottaa ja asentaa takaisin. Tiiviste voidaan tarvittaessa myös helposti vaihtaa. |
 |
Ilman ruuveja, niittejä ja rakenneliimoja RECUBOX®-laitteen vaippa valmistetaan yhdestä materiaalista kuumakaasuhitsaustekniikalla. Tuloksena ovat lujat, homogeeniset ja tiiviit liitokset ilman tavanomaisten metallisten kiinnikkeiden korroosioriskiä tai liimattujen rakennekohtien asteittaista heikkenemistä. |
 |
Laaja kokovalikoima RECUBOX®-laitteita valmistetaan laajassa valikoimassa eri kokoja ja suorituskykyversioita. Mittatilausrakenteen ansiosta sopiva ratkaisu voidaan suunnitella myös tiloiltaan rajoitettuihin asennuksiin. |
 |
Suunniteltu vastavirtalämmönvaihtimille RECUBOX® OPEN -laitteet on suunniteltu laajalle valikoimalle vastavirtalämmönvaihtimia, ja niiden tarkka rakenne mukautetaan aina käytettävän lämmönvaihtimen tyypin mukaan. |
 |
Laaja tehoalue RECUBOX®-sarjan avulla voidaan suunnitella järjestelmiä pienistä asuinrakennusten sovelluksista suuriin ilmanvaihtojärjestelmiin, joiden ilmavirrat ovat tuhansia m³/h. |
 |
Mahdollisuus liittää ionisaattori Kyseisen asennuksen vaatimusten mukaan järjestelmää voidaan täydentää esimerkiksi MALAPA IN03 -ionisaattorilla tai muilla ilmanvaihtokomponenteilla. |
 |
Maksimaalinen muunneltavuus Tulo- ja lähtöliitäntöjen sijainti voidaan mukauttaa kyseiseen projektiin, kanaviston reititykseen, vaadittuun halkaisijaan sekä teknisen tilan käytettävissä olevaan tilaan. |
 |
Peilikuvaversio Peilikuvaversio on mahdollinen kaikissa soveltuvissa vaihtoehdoissa. Kondenssiveden poisto toteutetaan 1/2" kierreliitännällä, ja se voidaan valmistella useaan eri paikkaan valitun version mukaan. |
Myönnämme RECUBOX®-kotelon tiiviydelle poikkeuksellisen 12 vuoden takuun.
Kotelo valmistetaan korkealaatuisesta polypropeenista ja liitetään kuumakaasuhitsaamalla, jolloin syntyy homogeenisia, lujia ja pitkäaikaisesti vakaita liitoksia ilman korroosioriskiä tai rakennekohtien asteittaista irtoamista.
Toisin kuin rakenteissa, joissa käytetään liimattuja liitoksia, niittejä, tiivistenauhoja tai eri materiaalien yhdistelmiä, RECUBOX® säilyttää ilmatiiveytensä ja mekaanisen kestävyytensä myös monien käyttövuosien jälkeen.
 |
Helppo asennus Asennusta helpottavat vähintään kahdeksan valmiiksi asennettua kiinnikettä, joissa on reiät kierretangoille. RECUBOX® voidaan ripustaa kattoon tai kiinnittää seinään sen takaseinän yhteydessä olevien kiinnikkeiden avulla. |
 |
Suuripintaiset suodattimet Suuri suodatuspinta auttaa pienentämään ilman virtausnopeutta suodatinmateriaalin läpi ja vähentämään painehäviötä. Suodatinkehykset mahdollistavat myös suodatinmateriaalin helpon vaihdon. Perusvarustelussa RECUBOX® on varustettu M5-luokan suodatinmateriaalilla. |
 |
BY-PASS BY-PASS on saatavana erillisenä ohitusosana tai integroituna ratkaisuna, jossa on mahdollisuus käsikäyttöön tai valmistelu servomoottoria varten. BY-PASS-akselin halkaisija on 14 mm. |
 |
RECUBOX® voidaan tilata ilman lämmöneristystä tai 30 tai 50 mm paksulla eristyksellä. Eristetyssä versiossa lämmöneristys on hermeettisesti suljettu kahden polypropeenikotelon väliin. Eristemateriaalin lisäksi käytetään siis toista 5 mm paksua PP-koteloa, joka suojaa eristystä ja muodostaa kompaktin rakennekokonaisuuden. |
RECUBOX® OPEN voidaan lisämaksusta varustaa laajennetulla valmistelulla mittauksia, kaapelointia ja turvallista sähköasennusta varten.
Tämä toteutus, joka kuuluu vakiona RECUBOX® VENT-READY -sarjaan, helpottaa antureiden asennusta, kaapeleiden vetämistä, puhaltimien kytkentää sekä järjestelmän myöhempää huoltoa tai laajentamista.
Lisävarusteena saatava valmistelu on valittava tilausprosessin aikana tai ilmoitettava tilauksen huomautuskentässä.
 |
Kaapeliläpivientien sijainnin, määrän ja toteutuksen havainnollistus. |
RECUBOX® OPEN RX 04/500 voidaan tilata muovisella tai alumiinisella vastavirtalämmönvaihtimella.
Tarkka lämmönvaihdin valitaan tilausprosessin aikana. RECUBOX®-laitteen rakenne mukautetaan aina valitun lämmönvaihtimen mittoihin ja toteutukseen.
 |
1. RECUTECH REP+27-500-H-F-30 Muovinen vastavirtalämmönvaihdin tšekkiläiseltä RECUTECH-valmistajalta. RekupeX-tuotemerkintä: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Muovinen vastavirtalämmönvaihdin HPS-lamelleilla ja kestävällä HPS-kotelolla. |
 |
3. RECUTECH REK+27-500-22 Kokonaan alumiininen vastavirtalämmönvaihdin tšekkiläiseltä RECUTECH-valmistajalta. RekupeX-tuotemerkintä: RX 04/500. |
 |
4. HOLMAK GS 30/500 Kokonaan alumiininen vastavirtalämmönvaihdin, joka tarjoaa laadukkaan vaihtoehdon tähän RECUBOX®-kokoon. |
 |
RECUBOX® OPEN RX 04/500 – A01 Kuvattu kokoonpano:
Avaa piirustus täysikokoisena napsauttamalla kuvaa. |
Vaihtoehto valitaan tilausprosessin aikana.
RECUBOX® edestä katsottuna huolto-oven ollessa auki.
Ilmoitetut mitat sisältävät lämmöneristyksen ja 2 koteloa. Jos mittoja on tarpeen muuttaa esimerkiksi suurempien liitäntöjen tai muun teknisen muutoksen vuoksi, ilmoitamme tästä tilauksen jälkeen ennen tuotannon aloittamista.
 |
A01 Lämmönvaihdin leveällä altaalla, 4 sivulle suuntautuvaa liitäntää Mitat: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Lämmönvaihdin kapealla altaalla, 4 sivulle suuntautuvaa liitäntää Mitat: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Lämmönvaihdin leveällä altaalla, 2 ylöspäin suuntautuvaa liitäntää ja 2 sivuliitäntää Mitat: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Lämmönvaihdin kapealla altaalla, 2 ylöspäin suuntautuvaa liitäntää ja 2 sivuliitäntää Mitat: 655 (B) × 418 (A) × 645 (C) mm |
 |
Huoltopääsy – mitta E RECUBOX®-laitteen huolto-oven eteen on jätettävä riittävästi tilaa, jotta lämmönvaihdin voidaan vetää ulos moduulista. E = C − 60 mm Integroitu BY-PASS – mitta F Integroitu BY-PASS sijaitsee lämmönvaihtimen takana ja kasvattaa RECUBOX®-laitteen kokonais syvyyttä noin kolmanneksella perussyvyydestä. F = 1/3 × C BY-PASS avaa raikkaalle ilmalle lämmönvaihtimen ohi kulkevan reitin, jonka painehäviö on erittäin pieni. Tässä toteutuksessa BY-PASSin avaaminen ei sulje ilmavirtausta lämmönvaihtimen läpi. Avoimen ohitusreitin huomattavasti pienemmän painehäviön ansiosta lämmönvaihtimen läpi kulkevan ilman määrä kuitenkin minimoituu. |
RECUBOX® valmistetaan valitun kokoonpanon mukaan. Liitäntöjen sijainti ja halkaisija, huolto-oven suunta, kondenssiveden poiston sijainti, eristystapa, BY-PASSin toteutus ja muut rakenteelliset yksityiskohdat voidaan mukauttaa kyseiseen asennukseen.
Jos valittua kokoonpanoa ei voida teknisesti toteuttaa tai jokin muu ratkaisu olisi sopivampi, otamme teihin yhteyttä ennen tuotannon aloittamista.

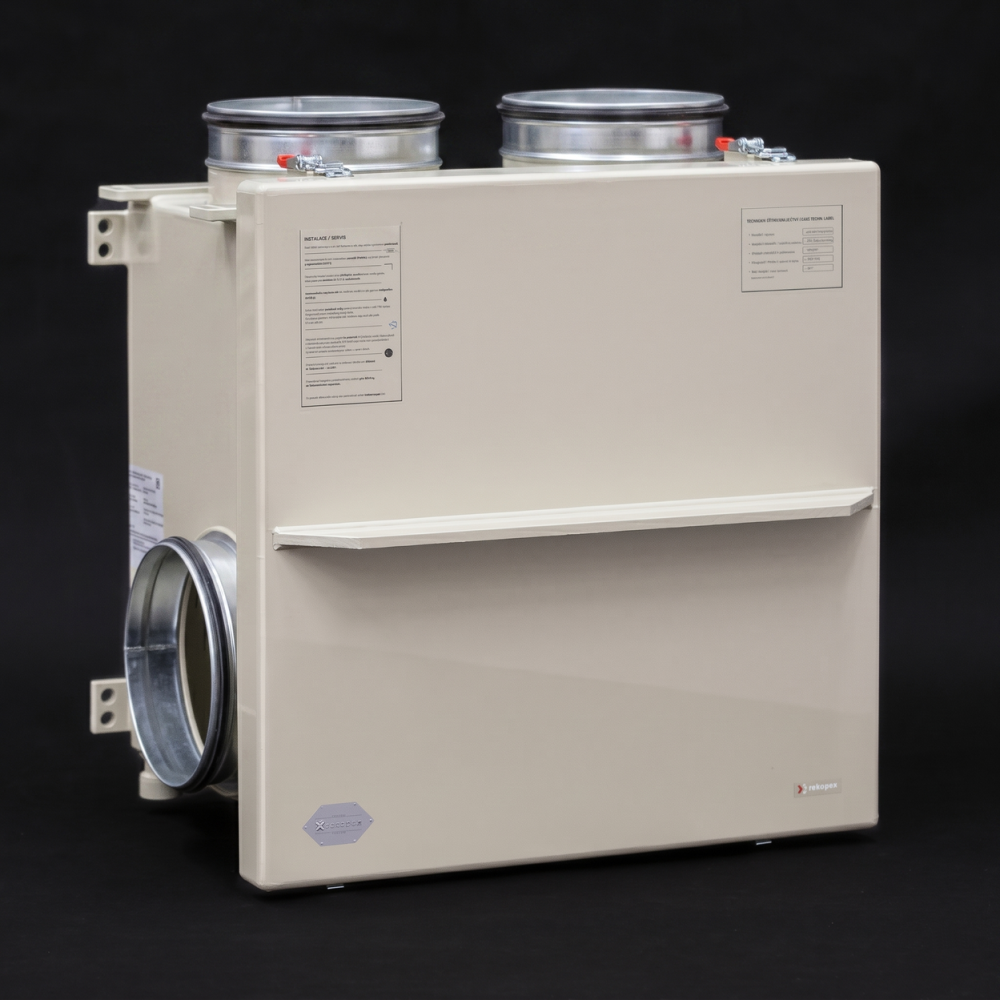

Esimerkki RECUBOX®-rakenteesta ilman huolto-ovia:
Tuotteen hinta sisältää integroidun lämmönvaihtimen ja kyseiselle tuoteversiolle ilmoitetun kokoonpanon. Mahdolliset lisävarusteet, antureiden ja sähköasennuksen valmistelu sekä yksilölliset rakenne muutokset määräytyvät tilausprosessissa valitun kokoonpanon mukaan.
