Opmerking over de productafbeeldingen: De foto’s dienen uitsluitend ter illustratie en hoeven niet exact de aangeboden variant of de gekozen RECUBOX®-configuratie weer te geven. Voor de concrete uitvoering, afmetingen en plaatsing van de afzonderlijke constructie-elementen zijn de betreffende technische tekeningen en schema’s bepalend.

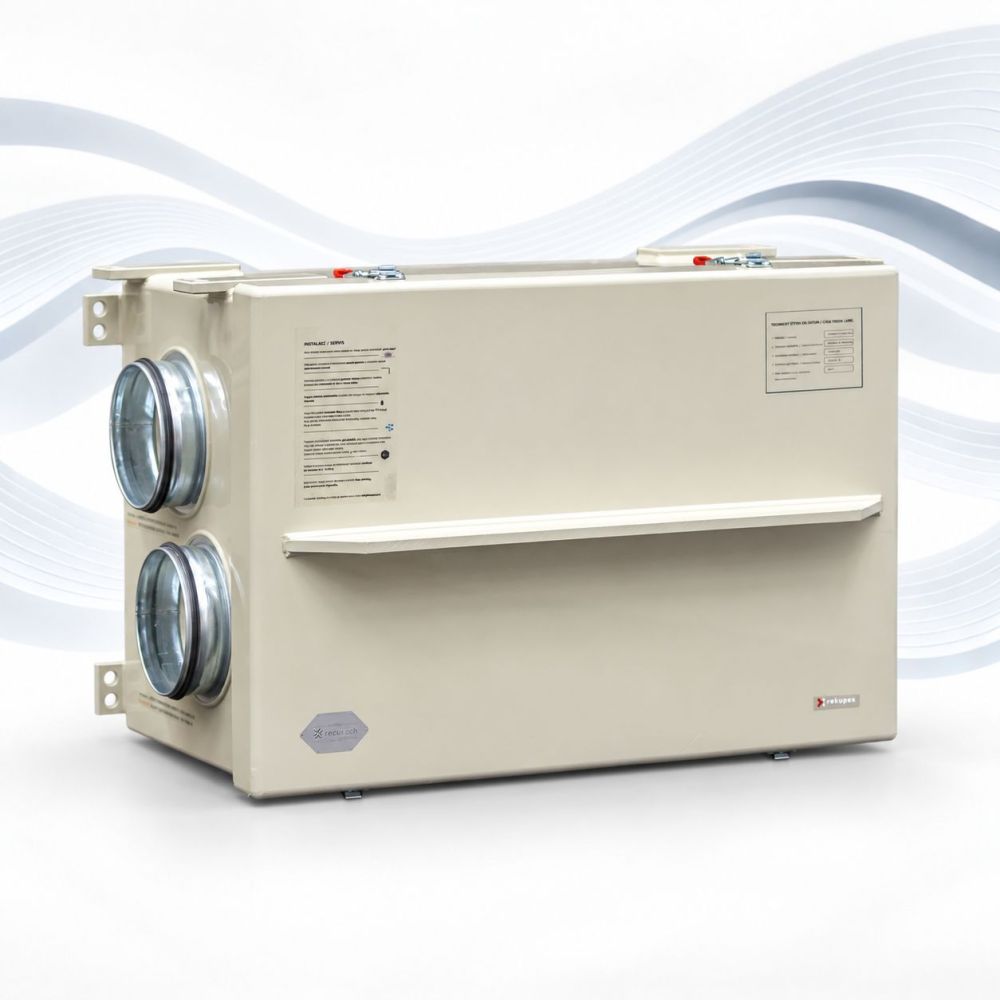

RECUBOX® OPEN is een modulaire oplossing voor warmteterugwinningssystemen met een hoge mate van flexibiliteit bij het ontwerp van het uiteindelijke ventilatiesysteem. In tegenstelling tot conventionele compacte warmteterugwinunits zijn de ventilatoren niet vast in de RECUBOX®-behuizing geïntegreerd – ze worden, net als de overige systeemcomponenten, afzonderlijk rechtstreeks in het luchtkanaal geïnstalleerd.
Hierdoor kunnen het ventilatorvermogen, de regeling, filtratie, geluiddempers, naverwarmers, kleppen, BY-PASS en andere accessoires exact op de specifieke installatie worden afgestemd. Het resultaat is een lange levensduur, eenvoudig onderhoud, eenvoudige vervanging van afzonderlijke componenten en de mogelijkheid om het systeem later uit te breiden of te moderniseren.
RECUBOX®-units worden volledig in Tsjechië vervaardigd volgens de exacte eisen van de klant. Wij gebruiken hoogwaardige polypropyleenmaterialen van SIMONA AG en professionele heteluchtlastechnologie met apparatuur van Leister AG.
 |
 |
 |
Elke RECUBOX® wordt vervaardigd als een zorgvuldig afgewerkt technisch product, met nadruk op nauwkeurigheid, luchtdichtheid, lange levensduur en de mogelijkheid om de unit aan een specifieke installatie aan te passen.

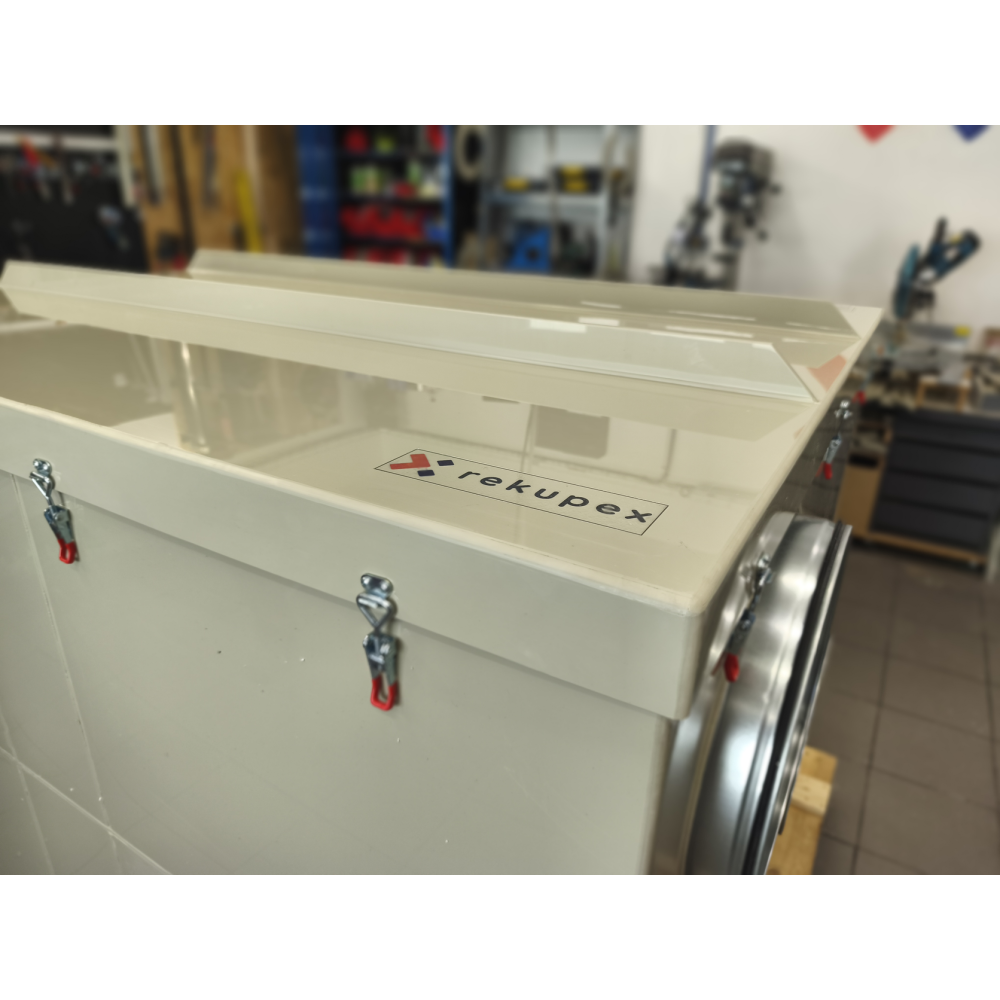

De luchtdichtheid van de behuizing is essentieel voor een efficiënte werking van het warmteterugwinningssysteem. RECUBOX® is uitgerust met robuuste sluitingen met instelbare aandrukkracht, waarmee de druk van de servicedeur tegen de afdichting nauwkeurig kan worden ingesteld.
Hierdoor wordt ongewenste aanzuiging van valse lucht beperkt en kan het systeem met een zo hoog mogelijk rendement functioneren. Tegelijkertijd blijft een snelle en comfortabele servicetoegang tot de warmtewisselaar en de binnenruimte van de RECUBOX® behouden.
 |
Minimaal 8 houders voor draadstangen RECUBOX® is in de basisuitvoering voorzien van minimaal acht constructiehouders met gaten voor draadstangen. Dankzij hun plaatsing kan de RECUBOX® worden gemonteerd:
Nieuwe positie van de instelbare sluitingen vanaf 2026 Vanaf 2026 zijn alle geïsoleerde RECUBOX®-units uitgerust met sluitingen met instelbare aandrukkracht. De sluitingen zijn zo geplaatst dat ze niet boven de bovenrand van de RECUBOX® uitsteken en de montage van de unit direct tegen het plafond niet belemmeren. Op sommige oudere productfoto’s kunnen de sluitingen nog in hun oorspronkelijke positie worden weergegeven. Bij RECUBOX®-units die vanaf 2026 worden geproduceerd, beperkt hun positie de montage direct tegen het plafond niet meer. |
 |
RECUBOX® is uitgerust met hoogwaardige aansluitingen met dubbele lipafdichting. De dubbele lipafdichting zorgt voor een stevige en luchtdichte aansluiting van de ventilatiekanalen en helpt ongewenste luchtlekkage of aanzuiging van lucht op het aansluitpunt te beperken. Hierdoor is de aansluiting van de kanalen snel, betrouwbaar en goed toegankelijk voor onderhoud. |
Dankzij hun robuuste constructie, hoge kwaliteit en hygiënische veiligheid maken onze RECUBOX®-units deel uit van diverse projecten van de ČVUT, waaronder het unieke S.A.W.E.R.-systeem dat door UCEEB wordt ontwikkeld voor het winnen van drinkwater uit lucht.
 |
Eenvoudig verwijderen van de warmtewisselaar De warmtewisselaar kan eenvoudig en snel, vrijwel met één beweging, uit de RECUBOX® worden verwijderd. Dit maakt regelmatige controle, onderhoud en reiniging aanzienlijk eenvoudiger. |
 |
Maximale hygiëne De uitneembare warmtewisselaar maakt een grondige reiniging mogelijk van zowel de warmtewisselaar zelf als de volledige binnenruimte van de RECUBOX®. De constructie is ontworpen met nadruk op eenvoudig onderhoud en een hoog niveau van bedrijfshygiëne. |
 |
Mechanische afdichting van de warmtewisselaar De warmtewisselaar wordt in de RECUBOX® afgedicht met een afdichting die in een groef is geplaatst, zonder gebruik van lijm of conventionele zelfklevende afdichtband. Hierdoor kan de warmtewisselaar eenvoudig worden verwijderd en opnieuw worden geplaatst. De afdichting kan indien nodig gemakkelijk worden vervangen. |
 |
Zonder schroeven, klinknagels en constructielijm De behuizing van de RECUBOX® wordt uit één materiaalsoort vervaardigd met behulp van heteluchtlastechnologie. Hierdoor ontstaan sterke, homogene en luchtdichte verbindingen zonder risico op corrosie van conventionele metalen bevestigingselementen of geleidelijke degradatie van gelijmde constructieverbindingen. |
 |
Breed assortiment afmetingen RECUBOX®-units worden geproduceerd in een breed scala aan afmetingen en capaciteitsvarianten. Dankzij de maatwerkconstructie kan ook voor installaties met beperkte ruimte een geschikte oplossing worden ontworpen. |
 |
Ontworpen voor tegenstroomwarmtewisselaars RECUBOX® OPEN-units zijn ontworpen voor een breed scala aan tegenstroomwarmtewisselaars en hun specifieke constructie wordt altijd aangepast aan het toegepaste type warmtewisselaar. |
 |
Breed capaciteitsbereik De RECUBOX®-serie maakt het mogelijk systemen te ontwerpen voor kleine residentiële toepassingen tot grote ventilatiesystemen met luchtdebieten van duizenden m³/h. |
 |
Mogelijkheid om een ionisator aan te sluiten Afhankelijk van de eisen van de specifieke installatie kan het systeem bijvoorbeeld worden uitgebreid met een MALAPA IN03-ionisator of andere ventilatiecomponenten. |
 |
Maximale variabiliteit De positie van de inlaat- en uitlaataansluitingen kan worden aangepast aan het specifieke project, het kanaalverloop, de gewenste diameter en de beschikbare ruimte in de technische ruimte. |
 |
Gespiegelde uitvoering Een gespiegelde uitvoering is mogelijk bij alle geschikte varianten. De condensafvoer wordt uitgevoerd met een 1/2"-schroefdraadaansluiting en kan, afhankelijk van de specifieke uitvoering, op meerdere posities worden voorbereid. |
Wij bieden een bovengemiddelde garantie van 12 jaar op de luchtdichtheid van de RECUBOX®-behuizing.
De behuizing is vervaardigd uit hoogwaardig polypropyleen en verbonden door middel van heteluchtlassen, waardoor homogene, sterke en langdurig stabiele verbindingen ontstaan zonder risico op corrosie of geleidelijk loslaten van constructieverbindingen.
In tegenstelling tot constructies met gelijmde verbindingen, klinknagels, afdichtbanden of combinaties van verschillende materialen behoudt RECUBOX® zijn luchtdichtheid en mechanische weerstand ook na vele jaren gebruik.
 |
Eenvoudige installatie De montage wordt vergemakkelijkt door minimaal acht voorbereide houders met gaten voor draadstangen. RECUBOX® kan aan het plafond worden opgehangen of aan de wand worden bevestigd via de houders bij de achterwand. |
 |
Filters met groot oppervlak Het grote filteroppervlak helpt de luchtsnelheid door het filtermedium te verlagen en de drukval te beperken. De filterframes maken bovendien een eenvoudige vervanging van het filtermedium mogelijk. In de basisuitvoering is RECUBOX® uitgerust met filtermateriaal van klasse M5. |
 |
BY-PASS De BY-PASS is verkrijgbaar als afzonderlijk bypassdeel of als geïntegreerde oplossing met handmatige bediening of voorbereiding voor een servomotor. De diameter van de BY-PASS-as bedraagt 14 mm. |
 |
RECUBOX® kan zonder thermische isolatie of met isolatie van 30 of 50 mm dik worden besteld. Bij de geïsoleerde uitvoering is de thermische isolatie hermetisch ingesloten tussen twee polypropyleen behuizingen. Naast het isolatiemateriaal wordt daarom ook een tweede 5 mm dikke PP-behuizing toegevoegd, die de isolatie beschermt en een compacte constructieve eenheid vormt. |
RECUBOX® OPEN kan tegen meerprijs worden voorzien van een uitgebreide voorbereiding voor metingen, bekabeling en veilige elektrische installatie.
Deze uitvoering, die standaard deel uitmaakt van de serie RECUBOX® VENT-READY, vereenvoudigt de montage van sensoren, kabelgeleiding, aansluiting van ventilatoren en toekomstig onderhoud of uitbreiding van het systeem.
De optionele voorbereiding moet tijdens het bestelproces worden geselecteerd of in de opmerkingen bij de bestelling worden vermeld.
 |
Weergave van de positie, het aantal en de uitvoering van de kabeldoorvoeren. |
RECUBOX® OPEN RX 04/500 kan worden besteld met een kunststof of aluminium tegenstroomwarmtewisselaar.
De specifieke warmtewisselaar wordt tijdens het bestelproces geselecteerd. De constructie van de RECUBOX® wordt altijd aangepast aan de afmetingen en uitvoering van de gekozen warmtewisselaar.
 |
1. RECUTECH REP+27-500-H-F-30 Kunststof tegenstroomwarmtewisselaar van de Tsjechische fabrikant RECUTECH. RekupeX-productaanduiding: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Kunststof tegenstroomwarmtewisselaar met HPS-lamellen en een duurzame HPS-behuizing. |
 |
3. RECUTECH REK+27-500-22 Volledig aluminium tegenstroomwarmtewisselaar van de Tsjechische fabrikant RECUTECH. RekupeX-productaanduiding: RX 04/500. |
 |
4. HOLMAK GS 30/500 Volledig aluminium tegenstroomwarmtewisselaar die een hoogwaardige alternatieve oplossing vormt voor deze RECUBOX®-maat. |
 |
RECUBOX® OPEN RX 04/500 – A01 Afgebeelde configuratie:
Klik op de afbeelding om de tekening op volledige grootte te openen. |
De variant wordt tijdens het bestelproces geselecteerd.
Vooraanzicht van de RECUBOX® met geopende servicedeur.
De vermelde afmetingen zijn inclusief thermische isolatie en 2 behuizingen. Indien de afmetingen moeten worden aangepast, bijvoorbeeld vanwege grotere aansluitingen of een andere technische wijziging, informeren wij u hierover na de bestelling en vóór aanvang van de productie.
 |
A01 Warmtewisselaar op de brede bak, 4 zijdelingse aansluitingen Afmetingen: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Warmtewisselaar op de smalle bak, 4 zijdelingse aansluitingen Afmetingen: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Warmtewisselaar op de brede bak, 2 aansluitingen omhoog en 2 zijdelingse aansluitingen Afmetingen: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Warmtewisselaar op de smalle bak, 2 aansluitingen omhoog en 2 zijdelingse aansluitingen Afmetingen: 655 (B) × 418 (A) × 645 (C) mm |
 |
Servicetoegang – maat E Voor de servicedeur van de RECUBOX® moet voldoende ruimte worden vrijgehouden om de warmtewisselaar uit de module te kunnen schuiven. E = C − 60 mm Geïntegreerde BY-PASS – maat F De geïntegreerde BY-PASS bevindt zich achter de warmtewisselaar en vergroot de totale diepte van de RECUBOX® met ongeveer een derde van de basisdiepte. F = 1/3 × C De BY-PASS opent een bypassroute voor verse lucht rond de warmtewisselaar met een zeer lage drukval. Bij deze uitvoering sluit het openen van de BY-PASS de luchtstroom door de warmtewisselaar niet af. Door de aanzienlijk lagere drukval van de geopende bypassroute wordt de hoeveelheid lucht die door de warmtewisselaar stroomt echter tot een minimum beperkt. |
RECUBOX® wordt geproduceerd volgens de gekozen configuratie. De positie en diameter van de aansluitingen, de oriëntatie van de servicedeur, de positie van de condensafvoer, de wijze van isolatie, de uitvoering van de BY-PASS en andere constructiedetails kunnen worden aangepast aan de specifieke installatie.
Als de gekozen configuratie technisch niet realiseerbaar is of een andere oplossing geschikter blijkt, nemen wij vóór de start van de productie contact met u op.
Voorbeeld van de RECUBOX®-constructie in een uitvoering zonder toegangsdeuren:
De productprijs omvat de geïntegreerde warmtewisselaar en de configuratie die bij de betreffende productvariant is vermeld. Eventuele optionele accessoires, voorbereiding voor sensoren en elektrische installatie en individuele constructieve aanpassingen worden bepaald door de configuratie die tijdens het bestelproces is geselecteerd.
