Prodotto nella Repubblica Ceca...
Dotato di scambiatore RX 04/500 o RX-P 04/500 .....
Scambiatore rimovibile .....
Portata fino a 800 m3/ora .....
Efficienza certificata fino al 96%.....
Scambiatore rimovibile .....
Filtri M5 .....
Avvertenza relativa alla rappresentazione del prodotto: Le fotografie sono puramente illustrative e potrebbero non rappresentare esattamente la variante offerta o la configurazione RECUBOX® selezionata. Per l’esecuzione specifica, le dimensioni e la disposizione dei singoli elementi costruttivi fanno fede i relativi disegni tecnici e schemi.
RECUBOX® OPEN rappresenta una soluzione modulare per sistemi di recupero del calore con un’elevata flessibilità nella configurazione dell’impianto di ventilazione finale. A differenza delle comuni unità compatte di recupero del calore, i ventilatori non sono integrati in modo permanente nell’involucro del RECUBOX® – vengono installati separatamente direttamente nelle canalizzazioni, come gli altri componenti del sistema.
In questo modo la potenza dei ventilatori, la regolazione, la filtrazione, i silenziatori, i post-riscaldatori, le serrande, il BY-PASS e gli altri accessori possono essere progettati esattamente in base alla specifica installazione. Il risultato è una lunga durata, una manutenzione semplice, una facile sostituzione dei singoli componenti e la possibilità di ampliare o modernizzare il sistema in futuro.
I RECUBOX® vengono prodotti interamente nella Repubblica Ceca secondo le precise esigenze dei clienti. Utilizziamo materiali in polipropilene di alta qualità dell’azienda SIMONA AG e una tecnologia professionale di saldatura ad aria calda con apparecchiature Leister AG.
 |
 |
 |
Ogni RECUBOX® viene realizzato come un prodotto tecnico accuratamente lavorato, con particolare attenzione alla precisione, alla tenuta, alla lunga durata e alla possibilità di adattamento alla specifica installazione.
La tenuta dell’involucro è fondamentale per il funzionamento efficiente del sistema di recupero del calore. RECUBOX® è dotato di robuste chiusure con pressione di serraggio regolabile, che consentono di regolare con precisione la pressione dello sportello di servizio sulla guarnizione.
In questo modo si limita l’indesiderata aspirazione di aria parassita e il sistema può funzionare con la massima efficienza possibile. Allo stesso tempo viene mantenuto un accesso rapido e comodo per la manutenzione allo scambiatore e all’interno del RECUBOX®.
 |
Almeno 8 supporti per barre filettate Nella configurazione standard, RECUBOX® è dotato di almeno otto supporti strutturali con fori per barre filettate. Grazie alla loro disposizione, RECUBOX® può essere installato:

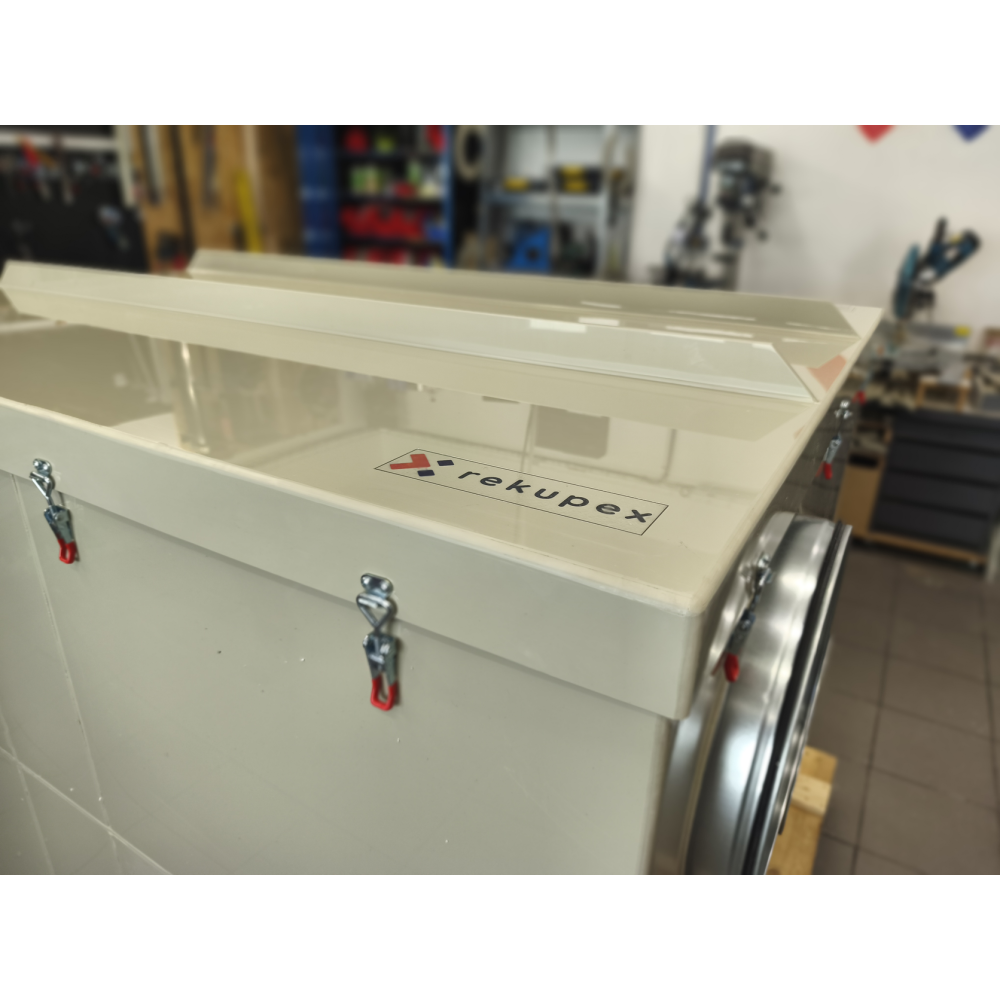

Nuova posizione delle chiusure regolabili dal 2026 Dal 2026 tutti i RECUBOX® isolati sono dotati di chiusure con pressione di serraggio regolabile. Le chiusure sono posizionate in modo da non sporgere oltre il bordo superiore del RECUBOX® e da non impedire l’installazione dell’unità direttamente a ridosso del soffitto. In alcune fotografie meno recenti dei prodotti, le chiusure possono ancora essere visibili nella loro posizione originale. Nei RECUBOX® prodotti dal 2026, la loro posizione non limita più l’installazione direttamente a ridosso del soffitto. |
 |
RECUBOX® è dotato di raccordi di collegamento di alta qualità con guarnizione a doppio labbro. La guarnizione a doppio labbro garantisce un collegamento solido e a tenuta delle canalizzazioni di ventilazione e contribuisce a limitare perdite indesiderate o aspirazioni d’aria nel punto di collegamento. Il collegamento delle canalizzazioni risulta quindi rapido, affidabile e facilmente accessibile per la manutenzione. |
Grazie alla struttura robusta, all’elevata qualità e alla sicurezza igienica, i nostri RECUBOX® fanno parte di numerosi progetti della ČVUT, incluso l’esclusivo sistema S.A.W.E.R., sviluppato da UCEEB per ottenere acqua potabile dall’aria.
 |

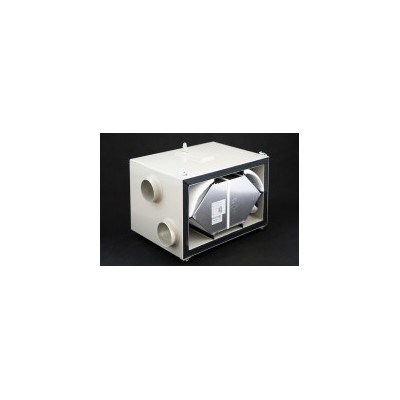

Facile rimozione dello scambiatore Lo scambiatore può essere rimosso dal RECUBOX® in modo semplice e rapido, praticamente con un solo movimento. Ciò facilita notevolmente i controlli periodici, la manutenzione e la pulizia. |
 |
Massima igiene Lo scambiatore estraibile consente una pulizia accurata sia dello scambiatore stesso sia dell’intero spazio interno del RECUBOX®. La costruzione è progettata ponendo particolare attenzione alla semplicità di manutenzione e all’elevata igiene di esercizio. |
 |
Tenuta meccanica dello scambiatore Lo scambiatore è sigillato nel RECUBOX® mediante una guarnizione inserita in una scanalatura, senza l’utilizzo di adesivi o comuni nastri sigillanti autoadesivi. Lo scambiatore può quindi essere facilmente rimosso e reinstallato. Se necessario, anche la guarnizione può essere sostituita facilmente. |
 |
Senza viti, rivetti e adesivi strutturali L’involucro del RECUBOX® è realizzato con un unico tipo di materiale mediante tecnologia di saldatura ad aria calda. Il risultato sono giunti solidi, omogenei e a tenuta, senza il rischio di corrosione dei comuni elementi di fissaggio metallici o di progressivo deterioramento dei giunti strutturali incollati. |
 |
Ampia gamma di dimensioni I RECUBOX® sono prodotti in un’ampia gamma di dimensioni e varianti di prestazione. Grazie alla costruzione su misura è possibile progettare una soluzione adeguata anche per installazioni con spazi limitati. |
 |
Progettato per scambiatori in controcorrente I RECUBOX® OPEN sono progettati per un’ampia gamma di scambiatori di calore in controcorrente e la loro specifica costruzione viene sempre adattata al tipo di scambiatore installato. |
 |
Ampia gamma di prestazioni La serie costruttiva RECUBOX® consente di progettare sistemi che vanno dalle piccole applicazioni residenziali fino ai grandi impianti di ventilazione con portate dell’ordine di migliaia di m³/h. |
 |

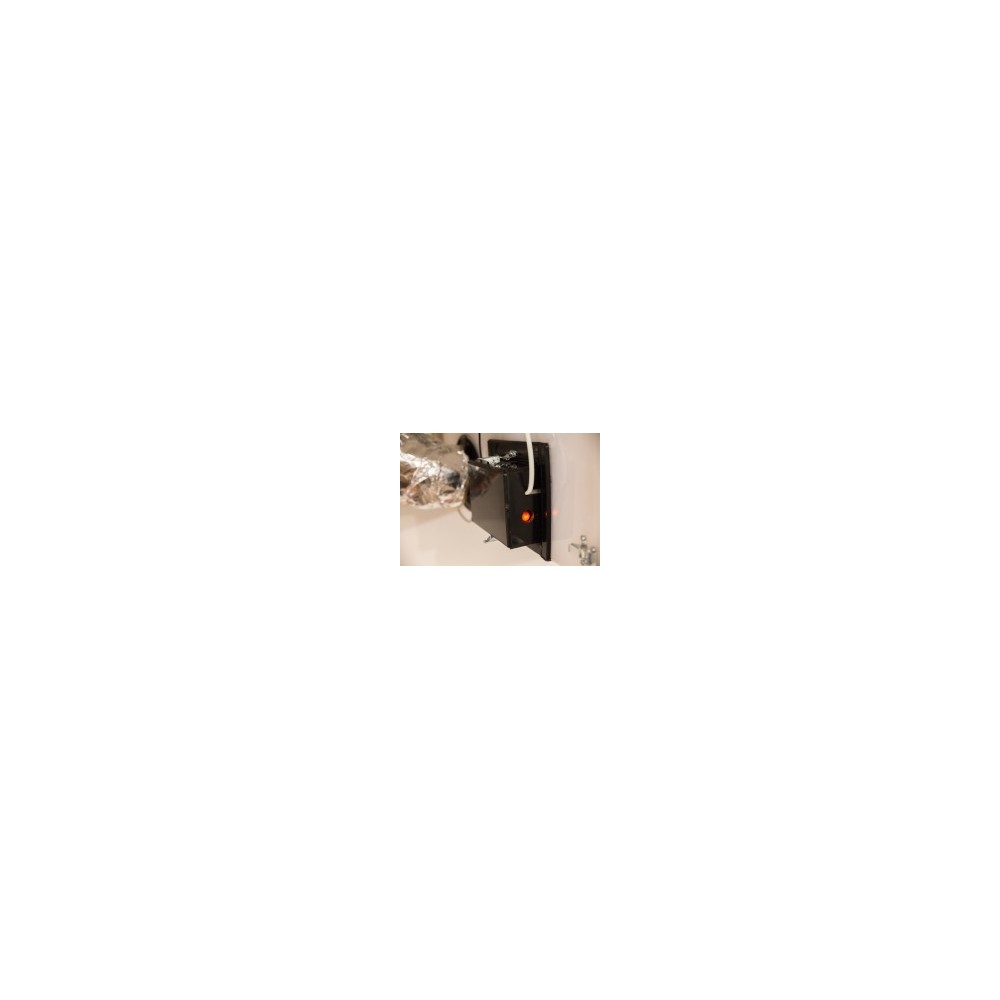

Possibilità di collegare uno ionizzatore A seconda delle esigenze della specifica installazione, il sistema può essere integrato, ad esempio, con uno ionizzatore MALAPA IN03 o con altri componenti di ventilazione. |
 |
Massima versatilità La posizione dei raccordi di ingresso e uscita può essere adattata al progetto specifico, al percorso delle canalizzazioni, al diametro richiesto e allo spazio disponibile nel locale tecnico. |
 |
Versione speculare La versione speculare è disponibile per tutte le varianti idonee. Lo scarico della condensa è realizzato mediante un collegamento filettato 1/2" e, a seconda della specifica configurazione, può essere predisposto in più posizioni. |
Offriamo una garanzia superiore allo standard di 12 anni sulla tenuta dell’involucro dei RECUBOX®.
L’involucro è realizzato in polipropilene di alta qualità e assemblato mediante saldatura ad aria calda, creando così giunti omogenei, solidi e stabili nel lungo periodo, senza rischio di corrosione o di progressivo distacco dei giunti strutturali.
A differenza delle costruzioni che utilizzano giunti incollati, rivetti, nastri sigillanti o combinazioni di materiali diversi, RECUBOX® mantiene la propria tenuta all’aria e resistenza meccanica anche dopo molti anni di funzionamento.
 |
Facile installazione Il montaggio è facilitato da almeno otto supporti predisposti con fori per barre filettate. RECUBOX® può essere sospeso al soffitto oppure fissato alla parete mediante i supporti situati in prossimità della parete posteriore. |
 |
Filtri ad ampia superficie L’ampia superficie filtrante contribuisce a ridurre la velocità dell’aria attraverso il materiale filtrante e a limitare la perdita di carico. I telai portafiltro consentono inoltre una facile sostituzione del materiale filtrante. Nella configurazione standard, RECUBOX® è dotato di materiale filtrante di classe M5. |
 |
BY-PASS Il BY-PASS è disponibile come elemento di bypass separato oppure come soluzione integrata con possibilità di azionamento manuale o predisposizione per servomotore. Il diametro dell’albero del BY-PASS è di 14 mm. |
 |
RECUBOX® può essere ordinato senza isolamento termico oppure con isolamento dello spessore di 30 o 50 mm. Nella versione isolata, l’isolamento termico è ermeticamente racchiuso tra due involucri in polipropilene. Oltre al materiale isolante viene quindi aggiunto anche un secondo involucro in PP da 5 mm, che protegge l’isolamento e crea un insieme costruttivo compatto. |
RECUBOX® OPEN può essere dotato, con supplemento, di una predisposizione estesa per misurazione, cablaggio e installazione elettrica sicura.
Questa configurazione, che è standard nella gamma RECUBOX® VENT-READY, facilita l’installazione dei sensori, il passaggio dei cavi, il collegamento dei ventilatori e la futura manutenzione o estensione del sistema.
La predisposizione opzionale deve essere selezionata durante il processo di ordinazione oppure indicata nelle note dell’ordine.
 |
Rappresentazione della posizione, del numero e dell’esecuzione dei passacavi. |

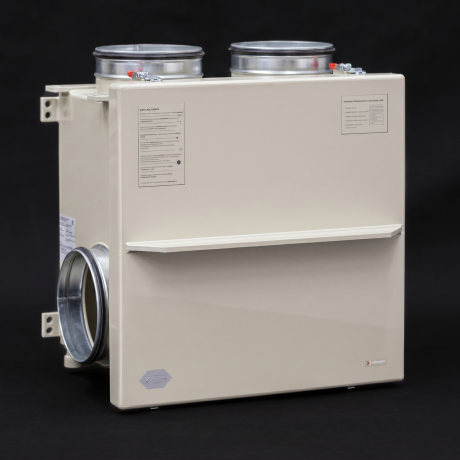

RECUBOX® OPEN RX 04/500 può essere ordinato con uno scambiatore in controcorrente in plastica o in alluminio.
Lo scambiatore specifico viene selezionato durante il processo di ordinazione. La struttura del RECUBOX® viene sempre adattata alle dimensioni e all’esecuzione dello scambiatore scelto.
 |
1. RECUTECH REP+27-500-H-F-30 Scambiatore in controcorrente in plastica del produttore ceco RECUTECH. Denominazione prodotto RekupeX: RX-P 04/500. |
 |
2. ZERN ENGINEERING HU-EX6 271/500-1 Scambiatore in controcorrente in plastica con lamelle HPS e robusto involucro HPS. |
 |
3. RECUTECH REK+27-500-22 Scambiatore in controcorrente interamente in alluminio del produttore ceco RECUTECH. Denominazione prodotto RekupeX: RX 04/500. |
 |
4. HOLMAK GS 30/500 Scambiatore in controcorrente interamente in alluminio che rappresenta un’alternativa di qualità per questa dimensione di RECUBOX®. |
 |
RECUBOX® OPEN RX 04/500 – A01 Configurazione illustrata:
Fare clic sull’immagine per aprire il disegno a grandezza naturale. |
La variante viene selezionata durante il processo di ordinazione.
Vista frontale del RECUBOX® con sportello di servizio aperto.

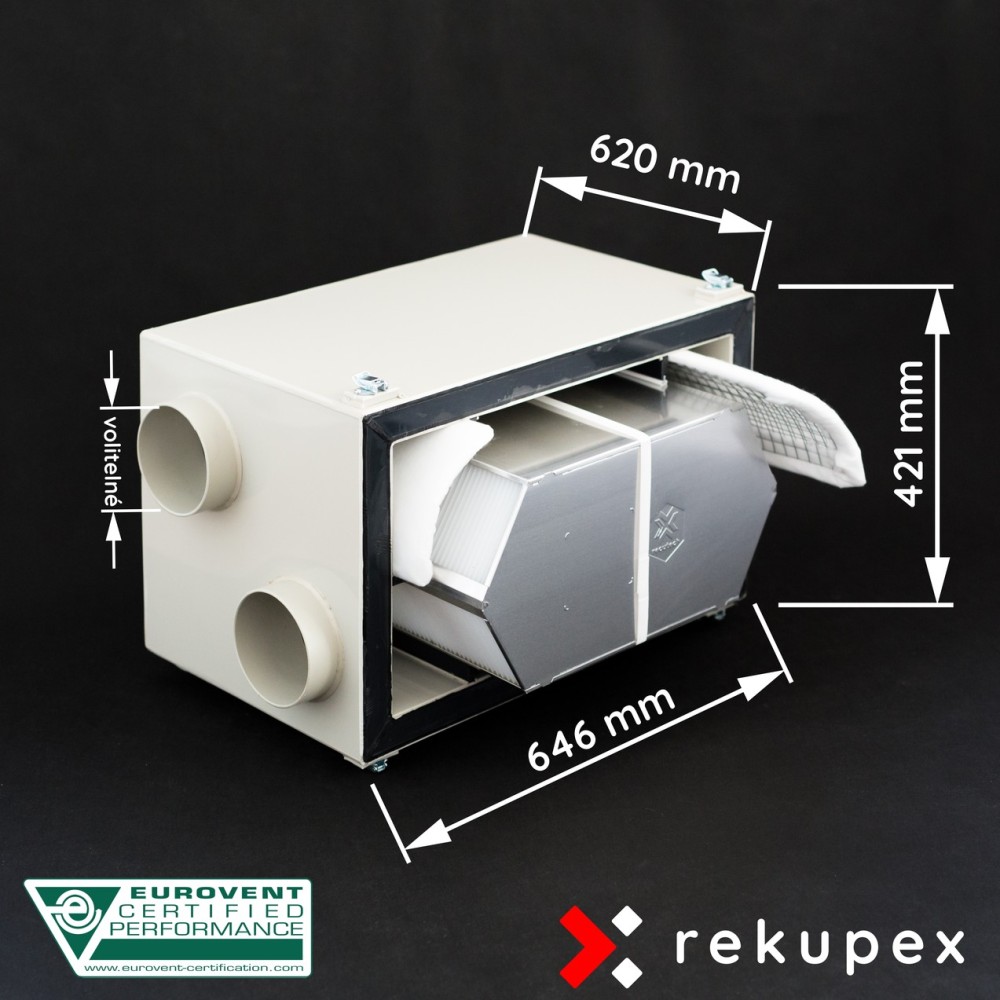

Le dimensioni indicate comprendono l’isolamento termico e i 2 involucri. Qualora fosse necessario modificare le dimensioni, ad esempio a causa di raccordi più grandi o di un’altra modifica tecnica, vi informeremo dopo l’ordine e prima dell’inizio della produzione.
 |
A01 Scambiatore sulla vaschetta larga, 4 raccordi laterali Dimensioni: 655 (A) × 418 (B) × 645 (C) mm |
 |
B01 Scambiatore sulla vaschetta stretta, 4 raccordi laterali Dimensioni: 655 (B) × 418 (A) × 645 (C) mm |
 |
A02 Scambiatore sulla vaschetta larga, 2 raccordi verso l’alto e 2 raccordi laterali Dimensioni: 655 (A) × 418 (B) × 645 (C) mm |
 |
B02 Scambiatore sulla vaschetta stretta, 2 raccordi verso l’alto e 2 raccordi laterali Dimensioni: 655 (B) × 418 (A) × 645 (C) mm |
 |
Accesso per la manutenzione – dimensione E Davanti allo sportello di servizio del RECUBOX® è necessario lasciare spazio sufficiente per estrarre lo scambiatore dal modulo. E = C − 60 mm BY-PASS integrato – dimensione F Il BY-PASS integrato è posizionato dietro lo scambiatore e aumenta la profondità complessiva del RECUBOX® di circa un terzo della profondità di base. F = 1/3 × C Il BY-PASS apre un percorso di bypass per l’aria fresca attorno allo scambiatore con una perdita di carico molto bassa. In questa configurazione, l’apertura del BY-PASS non chiude il passaggio attraverso lo scambiatore. Tuttavia, grazie alla perdita di carico notevolmente inferiore del percorso di bypass aperto, la quantità d’aria che attraversa lo scambiatore viene ridotta al minimo. |
RECUBOX® viene prodotto secondo la configurazione selezionata. La posizione e il diametro dei raccordi, l’orientamento dello sportello di servizio, la posizione dello scarico della condensa, il tipo di isolamento, l’esecuzione del BY-PASS e altri dettagli costruttivi possono essere adattati alla specifica installazione.
Se la configurazione selezionata non fosse tecnicamente realizzabile o se un’altra soluzione risultasse più adatta, vi contatteremo prima dell’inizio della produzione.
Esempio della costruzione del RECUBOX® nella versione senza sportelli di accesso:
Il prezzo del prodotto comprende lo scambiatore di calore integrato e la configurazione indicata per la specifica variante del prodotto. Eventuali accessori opzionali, la predisposizione per sensori e impianto elettrico e le modifiche costruttive individuali dipendono dalla configurazione selezionata durante il processo di ordinazione.
