Ofrecemos una amplia gama de intercambiadores de calor entálpicos para la mayoría de las unidades de ventilación con recuperación de calor.
Si no encuentra el modelo adecuado, contáctenos – ¡estaremos encantados de ayudarle!
Fabricado en la República Checa ....
Equipado con intercambiadores RECUTECH o ZERN ENGINEERING .....
Intercambiador extraíble .....
Caudal de hasta 480 m3/h .....
Eficiencia certificada de hasta el 96% .....
Filtros M5 .....
Aviso sobre las imágenes del producto: Las fotografías son ilustrativas y pueden no mostrar exactamente la variante ofrecida o la configuración seleccionada del RECUBOX®. Para la ejecución concreta, las dimensiones y la disposición de los distintos elementos constructivos, son determinantes los correspondientes esquemas y planos técnicos.
RECUBOX® OPEN representa una solución modular para sistemas de recuperación de calor con una gran flexibilidad en la configuración final del sistema de ventilación. A diferencia de las unidades compactas de recuperación habituales, los ventiladores no están integrados de forma fija en la carcasa del RECUBOX® – se instalan por separado directamente en los conductos, al igual que los demás elementos del sistema.
Gracias a ello, la potencia de los ventiladores, la regulación, la filtración, los silenciadores, los postcalentadores, las compuertas, el BY-PASS y otros accesorios pueden diseñarse exactamente según la instalación concreta. El resultado es una larga vida útil, un mantenimiento sencillo, una fácil sustitución de los componentes individuales y la posibilidad de ampliar o modernizar el sistema en el futuro.
RECUBOX® se fabrica íntegramente en la República Checa según los requisitos exactos del cliente. Utilizamos materiales de polipropileno de alta calidad de SIMONA AG y tecnología profesional de soldadura con gas caliente mediante equipos de Leister AG.
 |
 |
 |
Cada RECUBOX® se fabrica como un producto técnico cuidadosamente elaborado, con especial atención a la precisión, la estanqueidad, la larga vida útil y la posibilidad de adaptación a la instalación concreta.

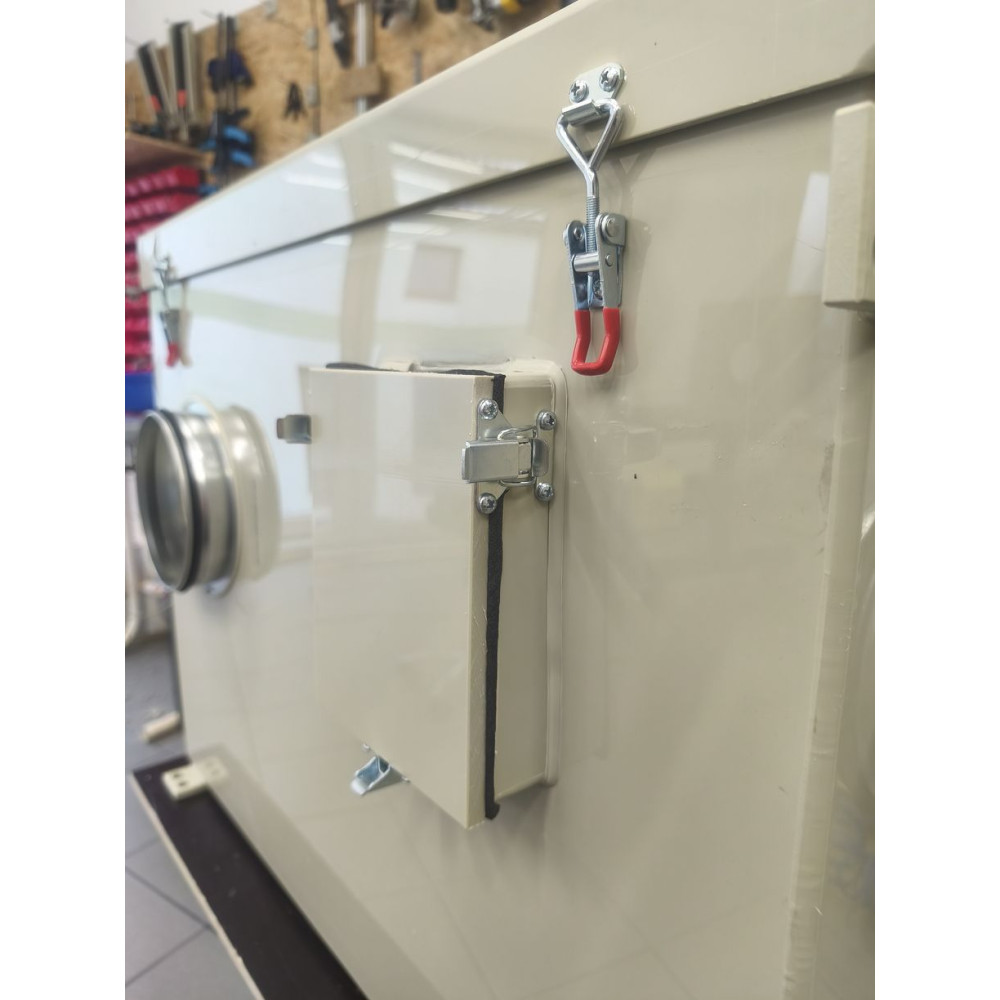

La estanqueidad de la carcasa es fundamental para el funcionamiento eficiente del sistema de recuperación de calor. RECUBOX® está equipado con cierres robustos con presión de apriete regulable, que permiten ajustar con precisión la presión de la puerta de servicio contra la junta.
De este modo se reduce la aspiración no deseada de aire parásito y el sistema puede funcionar con la máxima eficiencia posible. Al mismo tiempo se mantiene un acceso de servicio rápido y cómodo al intercambiador y al interior del RECUBOX®.
 |

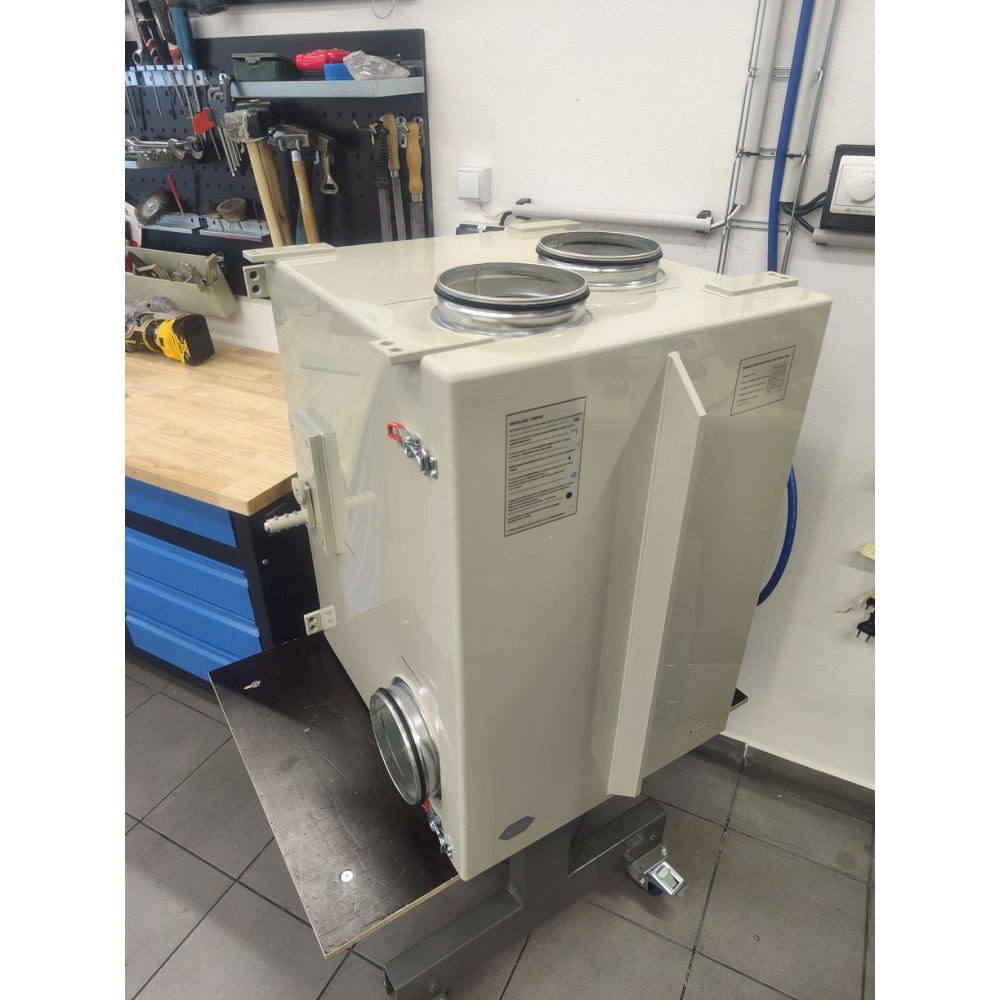

Como mínimo 8 soportes para varillas roscadas En su versión básica, RECUBOX® está equipado con al menos ocho soportes estructurales con orificios para varillas roscadas. Gracias a su disposición, RECUBOX® puede instalarse:

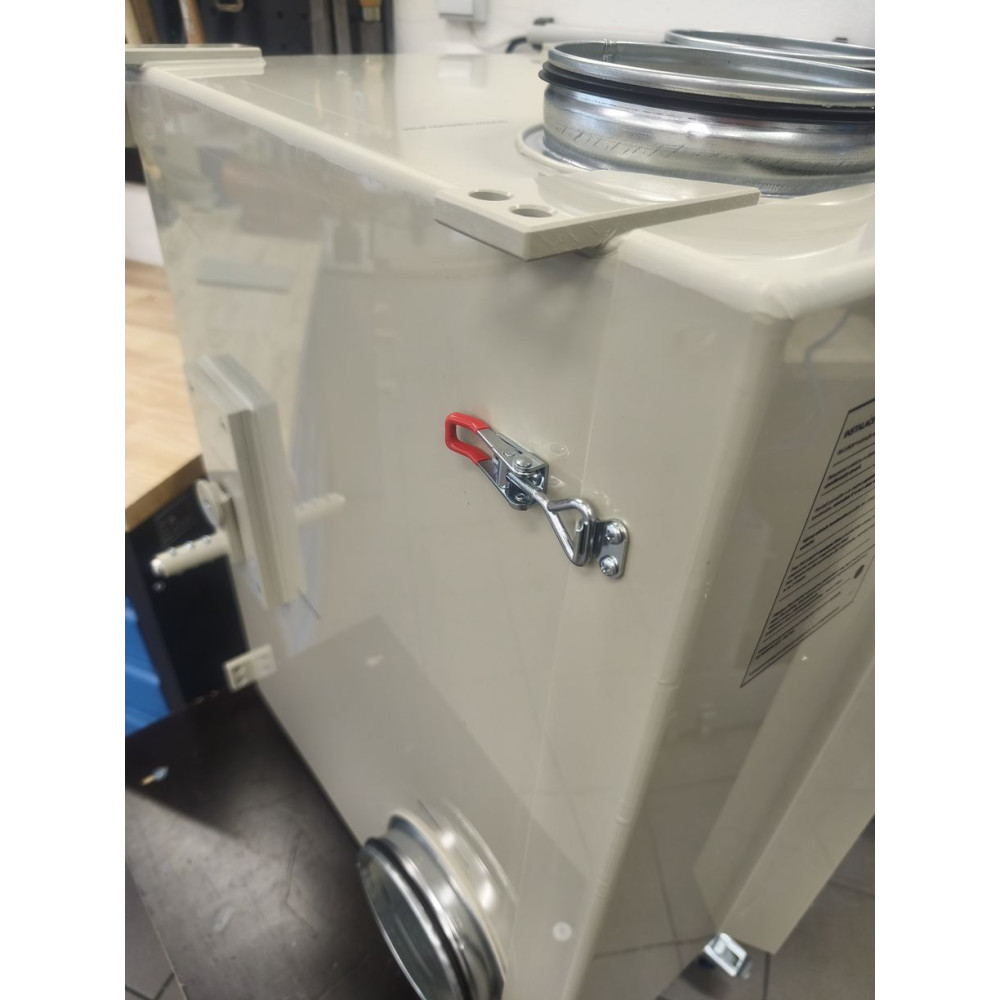

Nueva posición de los cierres regulables desde 2026 Desde 2026, todos los RECUBOX® aislados están equipados con cierres con presión de apriete regulable. Los cierres están situados de modo que no sobresalgan por encima del borde superior del RECUBOX® y no impidan instalar la unidad cerca del techo. En algunas fotografías antiguas del producto, los cierres aún pueden aparecer en su posición original. En los RECUBOX® fabricados desde 2026, su posición ya no limita la instalación cerca del techo. |
 |

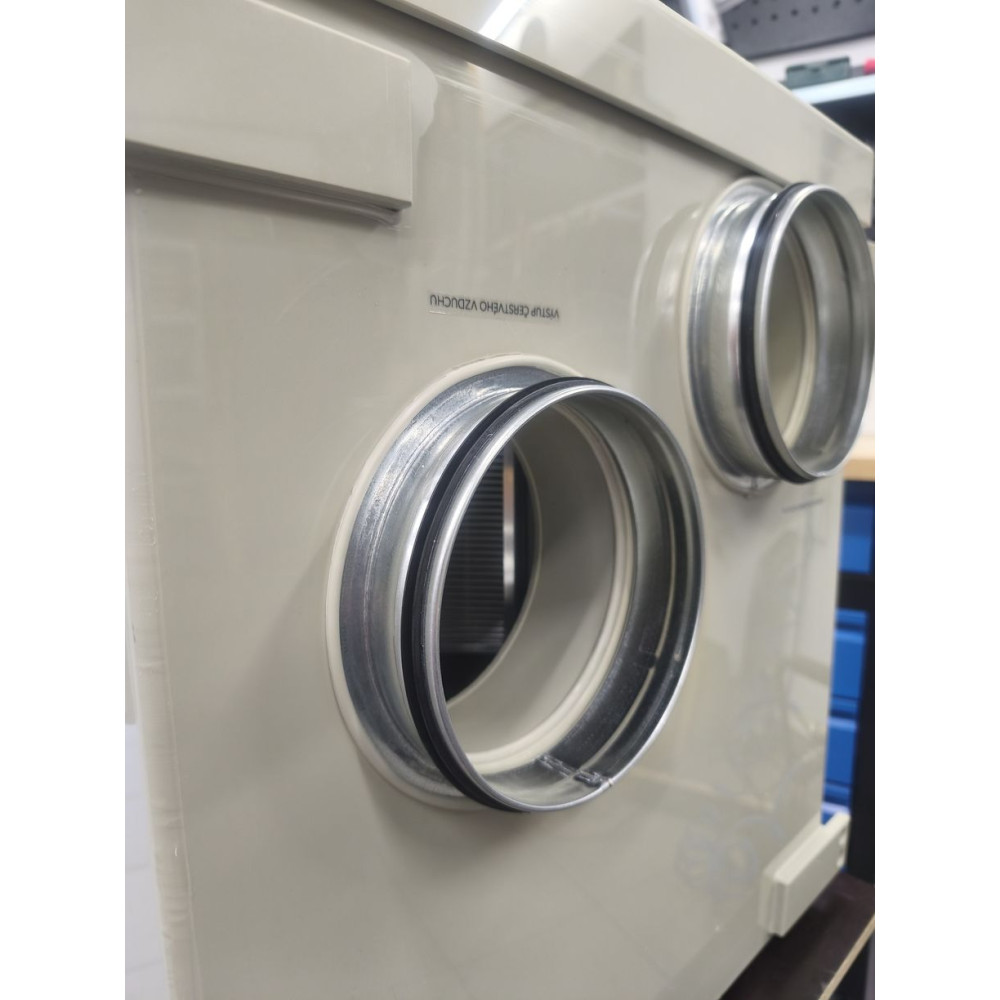

RECUBOX® está equipado con bridas de conexión de alta calidad con junta de doble labio. La junta de doble labio garantiza una conexión firme y estanca de los conductos de ventilación y ayuda a reducir las fugas o infiltraciones de aire no deseadas en el punto de conexión. Gracias a ello, la conexión de los conductos es rápida, fiable y fácilmente accesible para el mantenimiento. |
Gracias a su construcción robusta, alta calidad y seguridad higiénica, nuestros RECUBOX® forman parte de numerosos proyectos de la ČVUT, incluido el exclusivo sistema S.A.W.E.R., desarrollado por UCEEB para la obtención de agua potable a partir del aire.
 |
Extracción sencilla del intercambiador El intercambiador puede extraerse del RECUBOX® de forma sencilla y rápida, prácticamente con un solo movimiento. Esto facilita considerablemente la inspección periódica, el mantenimiento y la limpieza. |
 |
Máxima higiene El intercambiador extraíble permite limpiar a fondo tanto el propio intercambiador como todo el interior del RECUBOX®. La construcción está diseñada haciendo especial hincapié en un mantenimiento sencillo y un elevado nivel de higiene de funcionamiento. |
 |
Sellado mecánico del intercambiador El intercambiador se sella en el RECUBOX® mediante una junta colocada en una ranura, sin utilizar adhesivos ni cintas de sellado autoadhesivas convencionales. Por ello, el intercambiador puede extraerse y volver a colocarse fácilmente. La junta también puede sustituirse fácilmente si es necesario. |
 |
Sin tornillos, remaches ni adhesivos estructurales La carcasa del RECUBOX® está fabricada con un único tipo de material mediante tecnología de soldadura con gas caliente. Esto crea uniones resistentes, homogéneas y estancas, sin riesgo de corrosión de elementos metálicos convencionales ni de degradación progresiva de las uniones estructurales encoladas. |
 |
Amplia gama de tamaños RECUBOX® se fabrica en una amplia gama de dimensiones y variantes de capacidad. Gracias a su fabricación a medida, también es posible diseñar una solución adecuada para instalaciones con espacio limitado. |
 |
Diseñado para intercambiadores a contracorriente RECUBOX® OPEN está diseñado para una amplia gama de intercambiadores de calor a contracorriente y su construcción concreta se adapta siempre al tipo de intercambiador utilizado. |
 |
Amplio rango de caudal La gama RECUBOX® permite diseñar sistemas desde pequeñas aplicaciones residenciales hasta grandes sistemas de ventilación con caudales de varios miles de m³/h. |
 |
Posibilidad de conectar un ionizador Dependiendo de los requisitos de la instalación concreta, el sistema puede complementarse, por ejemplo, con un ionizador MALAPA IN03 u otros componentes de ventilación. |
 |
Máxima flexibilidad La posición de las conexiones de entrada y salida puede adaptarse al proyecto concreto, al recorrido de los conductos, al diámetro requerido y al espacio disponible en la sala técnica. |
 |
Versión espejo La versión espejo está disponible para todas las variantes adecuadas. El desagüe de condensados se realiza mediante una conexión roscada de 1/2" y, dependiendo de la ejecución concreta, puede prepararse en varias posiciones. |
Ofrecemos una garantía extraordinaria de 12 años sobre la estanqueidad de la carcasa del RECUBOX®.
La carcasa está fabricada en polipropileno de alta calidad y unida mediante soldadura con gas caliente, creando uniones homogéneas, resistentes y estables a largo plazo sin riesgo de corrosión ni de separación progresiva de las uniones estructurales.
A diferencia de las construcciones que utilizan uniones encoladas, remaches, cintas de sellado o combinaciones de distintos materiales, RECUBOX® conserva su estanqueidad al aire y resistencia mecánica incluso después de muchos años de funcionamiento.
 |
Instalación sencilla El montaje se facilita mediante al menos ocho soportes preparados con orificios para varillas roscadas. RECUBOX® puede suspenderse del techo o fijarse a la pared mediante los soportes situados junto a su pared posterior. |
 |
Filtros de gran superficie La gran superficie filtrante ayuda a reducir la velocidad del aire a través del material filtrante y limita la pérdida de carga. Los marcos de los filtros permiten al mismo tiempo sustituir fácilmente el material filtrante. En la versión básica, RECUBOX® está equipado con material filtrante de clase M5. |
 |
BY-PASS El BY-PASS está disponible como sección de derivación independiente o como solución integrada con accionamiento manual o preparación para servomotor. El diámetro del eje del BY-PASS es de 14 mm. |
 |
RECUBOX® puede pedirse sin aislamiento térmico o con aislamiento de 30 o 50 mm de espesor. En la versión aislada, el aislamiento térmico queda herméticamente cerrado entre dos carcasas de polipropileno. Además del material aislante, se añade una segunda carcasa de PP de 5 mm, que protege el aislamiento y forma una unidad constructiva compacta. |
RECUBOX® OPEN puede equiparse, con coste adicional, con una preparación ampliada para medición, cableado e instalación eléctrica segura.
Esta ejecución, que forma parte de serie de la gama RECUBOX® VENT-READY, facilita el montaje de sensores, el tendido de cables, la conexión de ventiladores y el futuro mantenimiento o ampliación del sistema.
La preparación opcional debe seleccionarse durante el proceso de pedido o indicarse en las observaciones del pedido.
 |
Representación de la posición, el número y la ejecución de los pasacables. |
RECUBOX® OPEN RX 04/300 puede pedirse con un intercambiador a contracorriente de plástico o de aluminio.
El intercambiador concreto se selecciona durante el proceso de pedido. La construcción del RECUBOX® se adapta siempre a las dimensiones y al diseño del intercambiador elegido.
 |
1. RECUTECH REP+27-300-H-F-30 Intercambiador a contracorriente de plástico del fabricante checo RECUTECH. Denominación del producto RekupeX: RX-P 04/300. |
 |
2. ZERN ENGINEERING HU-EX6 271/300-1 Intercambiador a contracorriente de plástico con láminas HPS y resistente carcasa HPS. |
 |
3. RECUTECH REK+27-300-22 Intercambiador a contracorriente completamente de aluminio del fabricante checo RECUTECH. Denominación del producto RekupeX: RX 04/300. |
 |
RECUBOX® OPEN RX 04/300 – A01 Configuración mostrada:
Haga clic en la imagen para abrir el plano a tamaño completo. |
La variante se selecciona durante el proceso de pedido.
Vista frontal del RECUBOX® con la puerta de servicio abierta.
Las dimensiones indicadas incluyen el aislamiento térmico de 30 mm y la segunda carcasa. Si fuera necesario modificar las dimensiones, por ejemplo debido a conexiones de mayor tamaño, aislamiento u otro cambio técnico, le informaremos después de realizar el pedido y antes de iniciar la fabricación.
 |
A01 Intercambiador sobre bandeja ancha, 4 conexiones laterales Dimensiones: 655 (A) × 418 (B) × 445 (C) mm |
 |
B01 Intercambiador sobre bandeja estrecha, 4 conexiones laterales Dimensiones: 655 (B) × 418 (A) × 445 (C) mm |
 |
A02 Intercambiador sobre bandeja ancha, 2 conexiones hacia arriba y 2 laterales Dimensiones: 655 (A) × 418 (B) × 445 (C) mm |
 |
B02 Intercambiador sobre bandeja estrecha, 2 conexiones hacia arriba y 2 laterales Dimensiones: 655 (B) × 418 (A) × 445 (C) mm |
 |
Acceso de servicio – dimensión E Delante de la puerta de servicio del RECUBOX® debe dejarse espacio suficiente para poder extraer el intercambiador del módulo. E = C − 60 mm BY-PASS integrado – dimensión F El BY-PASS integrado está situado detrás del intercambiador y aumenta la profundidad total del RECUBOX® aproximadamente en un tercio de la profundidad básica. F = 1/3 × C El BY-PASS abre una vía de derivación para el aire fresco alrededor del intercambiador con una pérdida de carga muy baja. En esta ejecución, la apertura del BY-PASS no cierra el paso de aire a través del intercambiador. Sin embargo, gracias a la pérdida de carga considerablemente menor de la vía de derivación abierta, la cantidad de aire que atraviesa el intercambiador se reduce al mínimo. |
RECUBOX® se fabrica según la configuración seleccionada. La posición y el diámetro de las conexiones, la orientación de la puerta de servicio, la posición del desagüe de condensados, el tipo de aislamiento, la ejecución del BY-PASS y otros detalles constructivos pueden adaptarse a la instalación concreta.
Si la configuración seleccionada no pudiera realizarse técnicamente o existiera una solución más adecuada, nos pondremos en contacto con usted antes de iniciar la fabricación.
Ejemplo de la construcción del RECUBOX® en una versión sin puertas de acceso:
El precio del producto incluye el intercambiador de calor integrado y la configuración indicada para la variante concreta del producto. Los posibles accesorios opcionales, la preparación para sensores e instalación eléctrica y las modificaciones constructivas individuales dependen de la configuración seleccionada durante el proceso de pedido.
